Configurazione di una trasmissione a 4 motori in VEXcode IQ (1a generazione) – Biblioteca VEX

Utilizzi VEX IQ (2a generazione)? Vedi questo articolo.

Quando si inizia a programmare con VEXcode IQ, i blocchi della categoria Trasmissione non appariranno nella casella degli strumenti finché non sarà stata configurata una trasmissione.

Puoi configurare solo una trasmissione per progetto.

Se stai configurando una trasmissione senza un sensore giroscopico, vedi questo articolo

Aggiunta di una trasmissione

Barra degli strumenti VEXcode IQ con l'icona Dispositivi evidenziata tra le icone Visualizzatore codice e Guida.

Per configurare una trasmissione, seleziona l'icona Dispositivi per aprire la finestra Dispositivi.

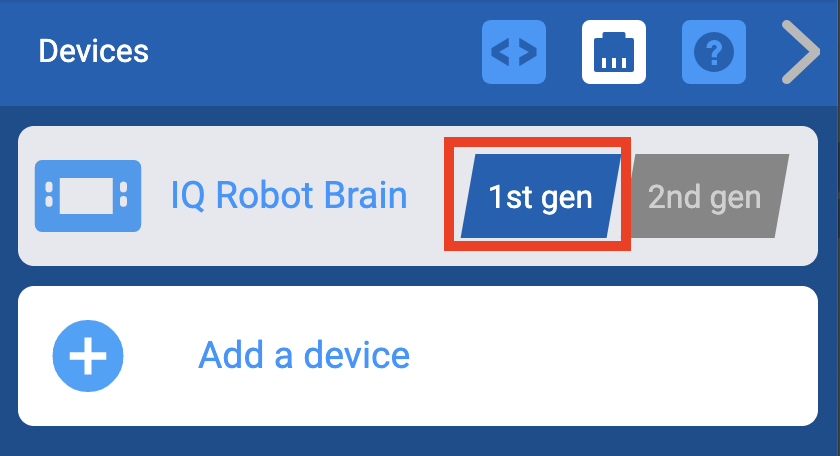

Menu Dispositivi VEXcode IQ con l'impostazione di generazione del cervello del robot IQ mostrata. Questa impostazione è evidenziata ed è impostata sull'opzione di prima generazione.

Seleziona la generazione con cui stai lavorando.

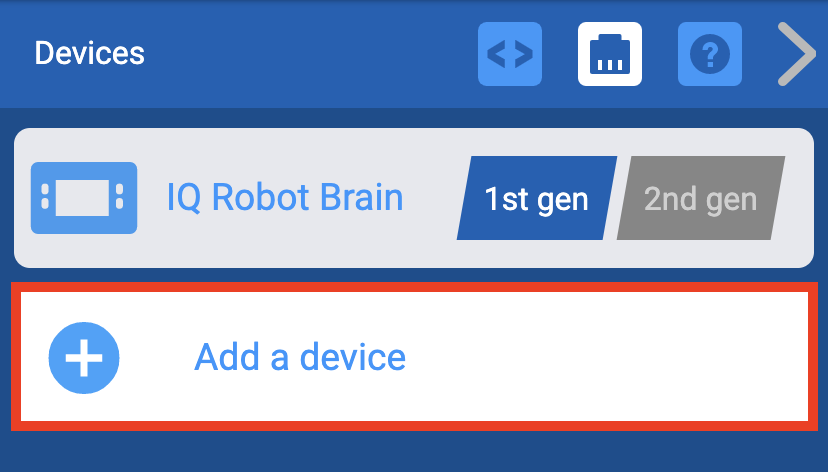

Menu Dispositivi VEXcode IQ con il pulsante Aggiungi un dispositivo evidenziato.

Seleziona "Aggiungi un dispositivo".

Menu Dispositivi VEXcode IQ dopo aver selezionato il pulsante Aggiungi un dispositivo. È evidenziata l'opzione del motore Drivetrain 4.

Seleziona "Trasmissione 4 motori".

Nota: Per configurare una trasmissione a 2 motori, vedere questo articolo.

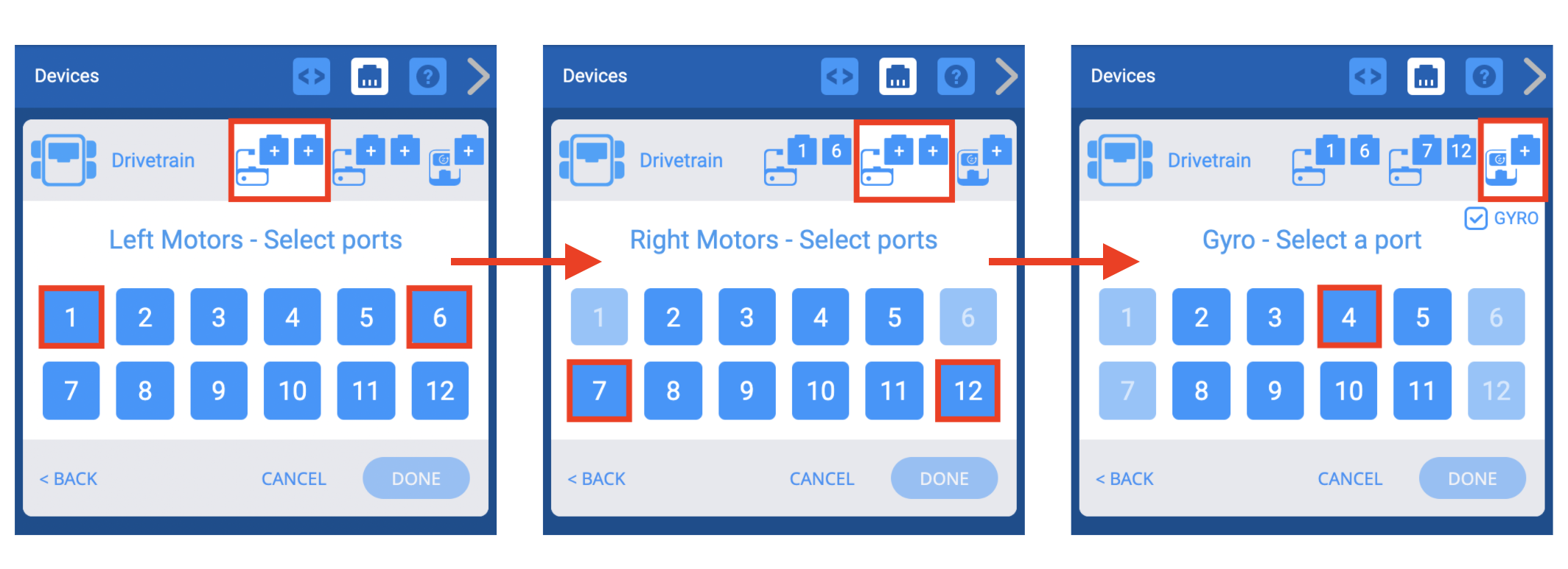

Tre schermate affiancate che mostrano il processo di selezione delle porte per i 2 motori di sinistra e i 2 motori di destra. Infine, viene selezionata la porta Gyro.

Seleziona a quali porte sono collegati i motori sinistro, i motori destro e il sensore giroscopico sul VEX IQ Brain. Le porte già configurate per altri dispositivi non saranno disponibili.

Menu Dispositivi VEXcode IQ dopo aver selezionato le Porte trasmissione e con la schermata Impostazioni trasmissione visualizzata. In basso è evidenziato il pulsante Fine.

Una volta configurata la trasmissione, selezionare "Fine" per inviare il dispositivo alla configurazione o "Annulla" per tornare al menu Dispositivi.

Nota: Selezionando “Annulla” si annulleranno tutte le modifiche apportate al dispositivo e non faranno parte della configurazione.

Modifica dei numeri di porta di una trasmissione

Finestra Dispositivi VEXcode IQ con il menu Impostazioni trasmissione visualizzato. In alto sono evidenziate le icone delle porte motore sinistro, motore destro e giroscopio.

Puoi modificare i numeri di porta per i motori sinistro, destro o giroscopico nella trasmissione selezionando l'icona della presa del dispositivo nell'angolo in alto a destra della schermata Opzioni.

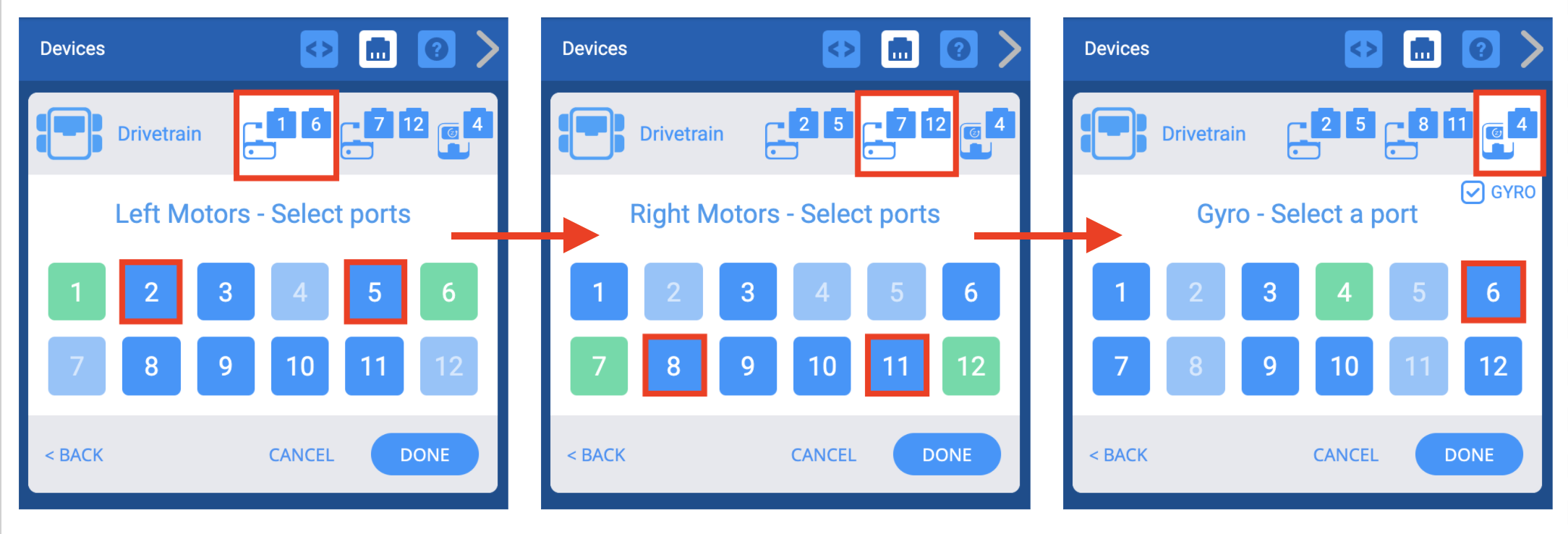

Tre schermate affiancate che mostrano il menu di selezione delle porte utilizzato per modificare i numeri delle porte già impostati per i motori e il giroscopio. Le porte selezionate in precedenza appariranno in verde e, dopo aver selezionato quelle nuove, l'utente potrà premere Fine per salvare le modifiche.

Selezionare una porta diversa nella schermata Selezione porta e il numero della porta diventerà verde. Quindi seleziona Fine per inviare la modifica.

Modifica delle dimensioni delle ruote di una trasmissione

Finestra Dispositivi VEXcode IQ con il menu Impostazioni trasmissione visualizzato. Il menu a discesa Dimensioni ruota è evidenziato.

Puoi modificare la dimensione della ruota per la trasmissione selezionando il menu a discesa sotto "Dimensione ruota".

Modifica del rapporto di trasmissione di una trasmissione

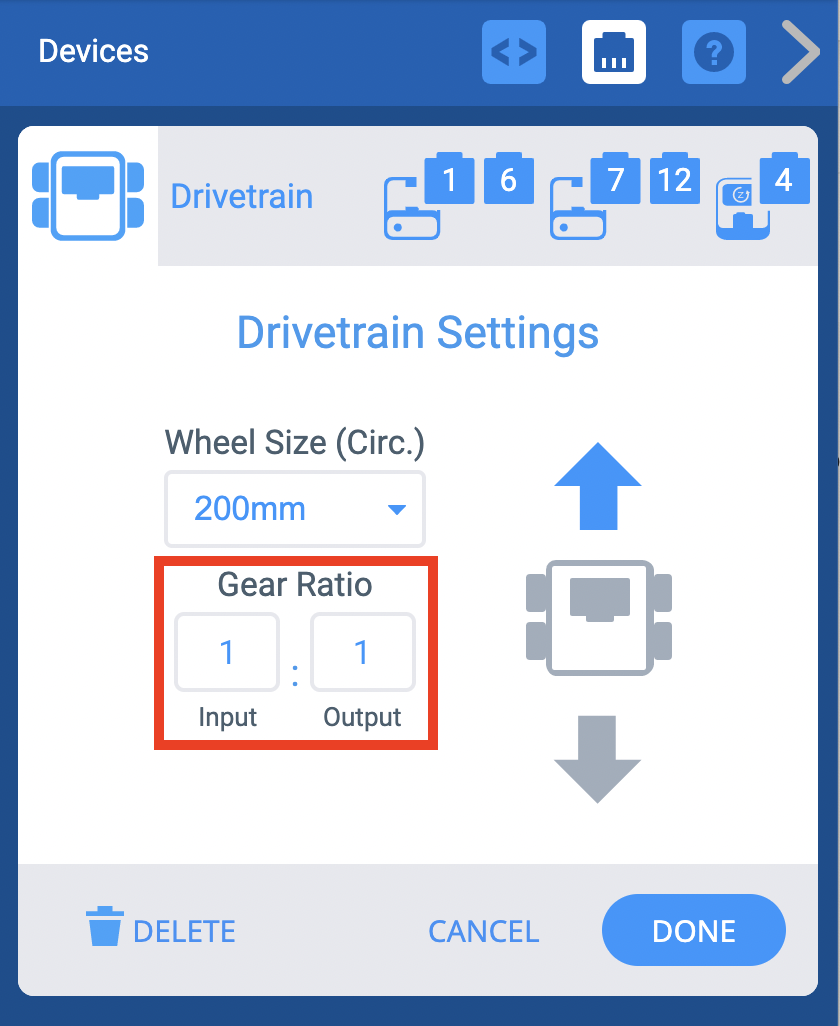

Finestra Dispositivi VEXcode IQ con il menu Impostazioni trasmissione visualizzato. Sono evidenziate le opzioni del rapporto di trasmissione. Sono presenti un campo di input e un campo di output, nonché un simbolo che indica che i numeri rappresentano un rapporto.

È possibile modificare il rapporto di trasmissione per la trasmissione inserendo i valori nelle caselle "Input" e "Output".

Inversione di una trasmissione

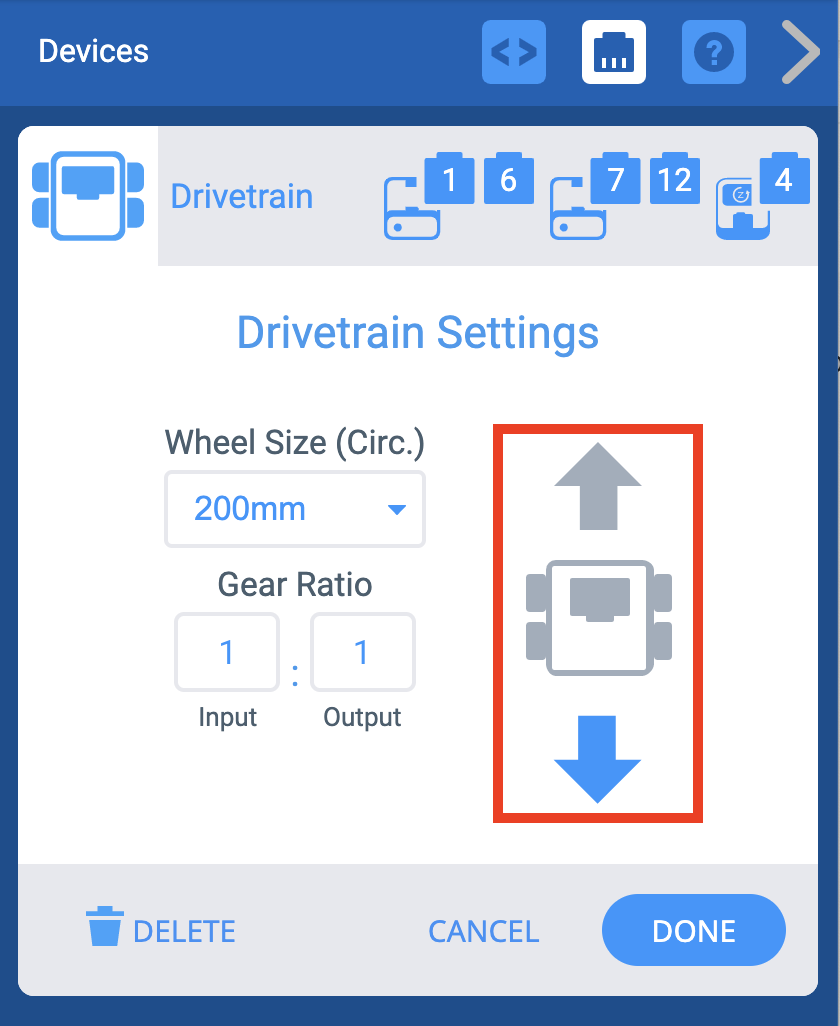

Finestra Dispositivi VEXcode IQ con il menu Impostazioni trasmissione visualizzato. La freccia inversa è stata selezionata per cambiare la direzione della trasmissione.

La schermata Opzioni consente inoltre di invertire la direzione della trasmissione.

Eliminazione di una trasmissione

Finestra Dispositivi VEXcode IQ con il menu Impostazioni trasmissione visualizzato. In basso è evidenziato il pulsante Elimina.

È inoltre possibile eliminare una trasmissione selezionando l'opzione "Elimina" nella parte inferiore dello schermo.
