L'assemblaggio di cavi Smart V5 di lunghezza personalizzata offre una grande flessibilità per la posizione di sensori e/o motori, oltre a consentire una gestione efficiente dei cavi.

Forniture richieste

Le forniture necessarie per assemblare gli Smart Cable V5 di lunghezza personalizzata includono:

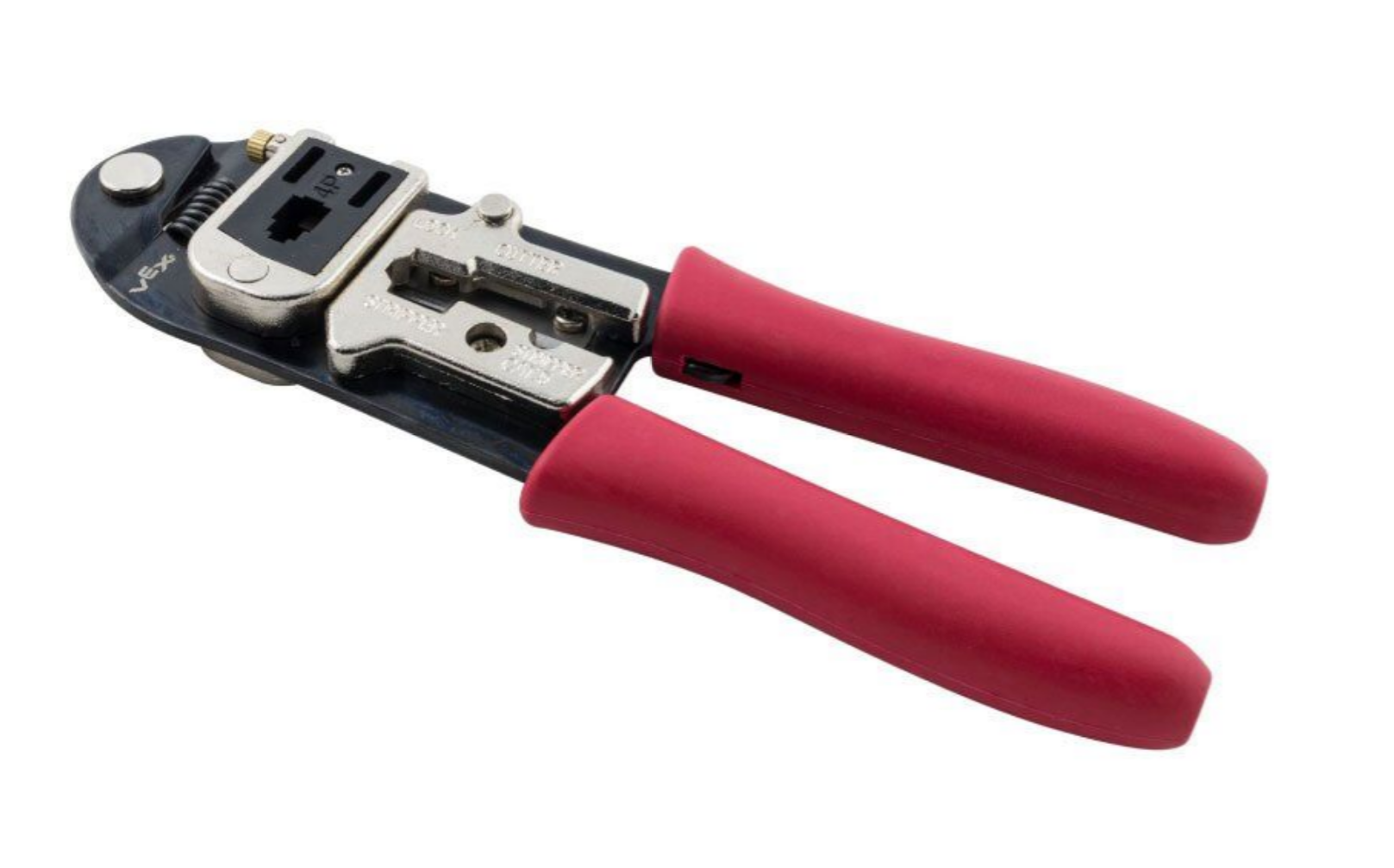

Pezzo di strumento di crimpatura per cavi intelligenti V5.

Strumento per crimpare cavi V5 Smart (276-5773)

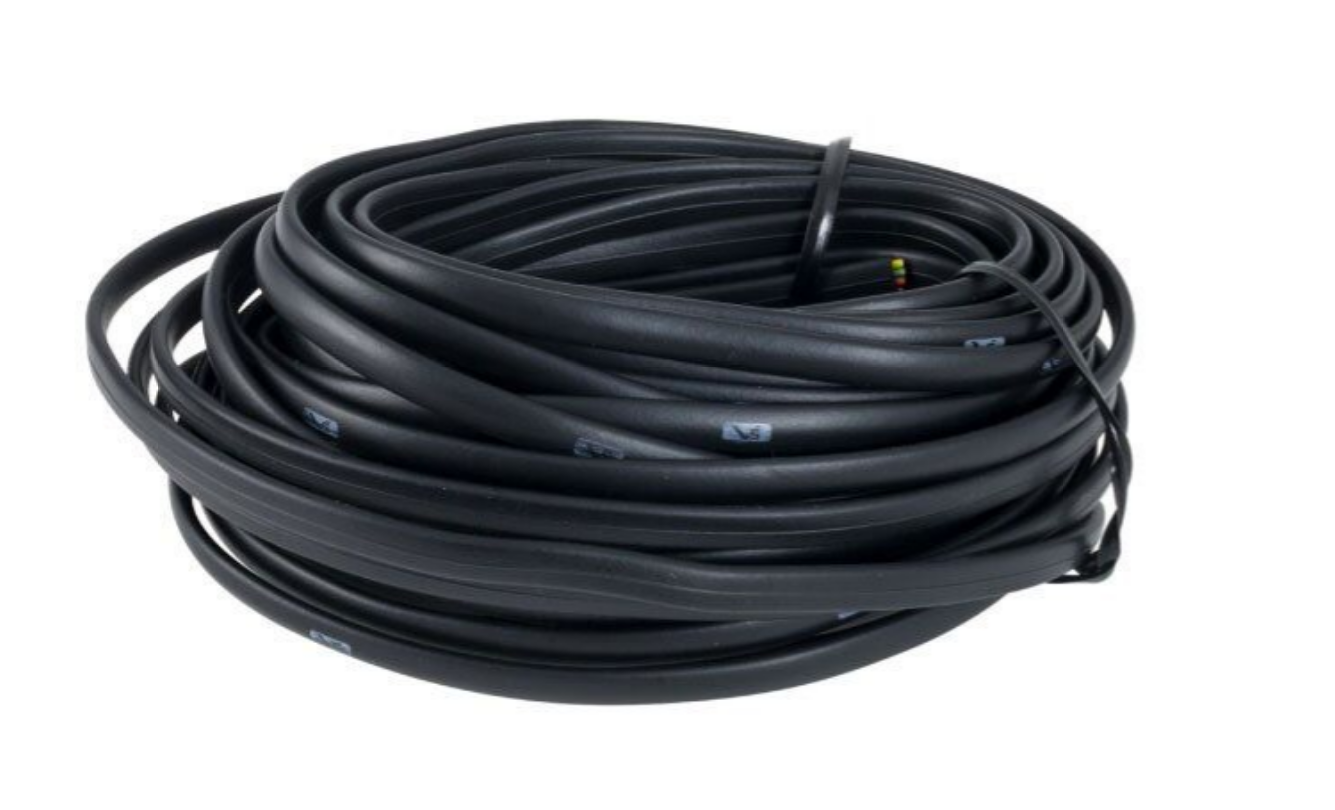

Pezzo di scorta del cavo intelligente V5.

Cavo intelligente V5 (276-5774)

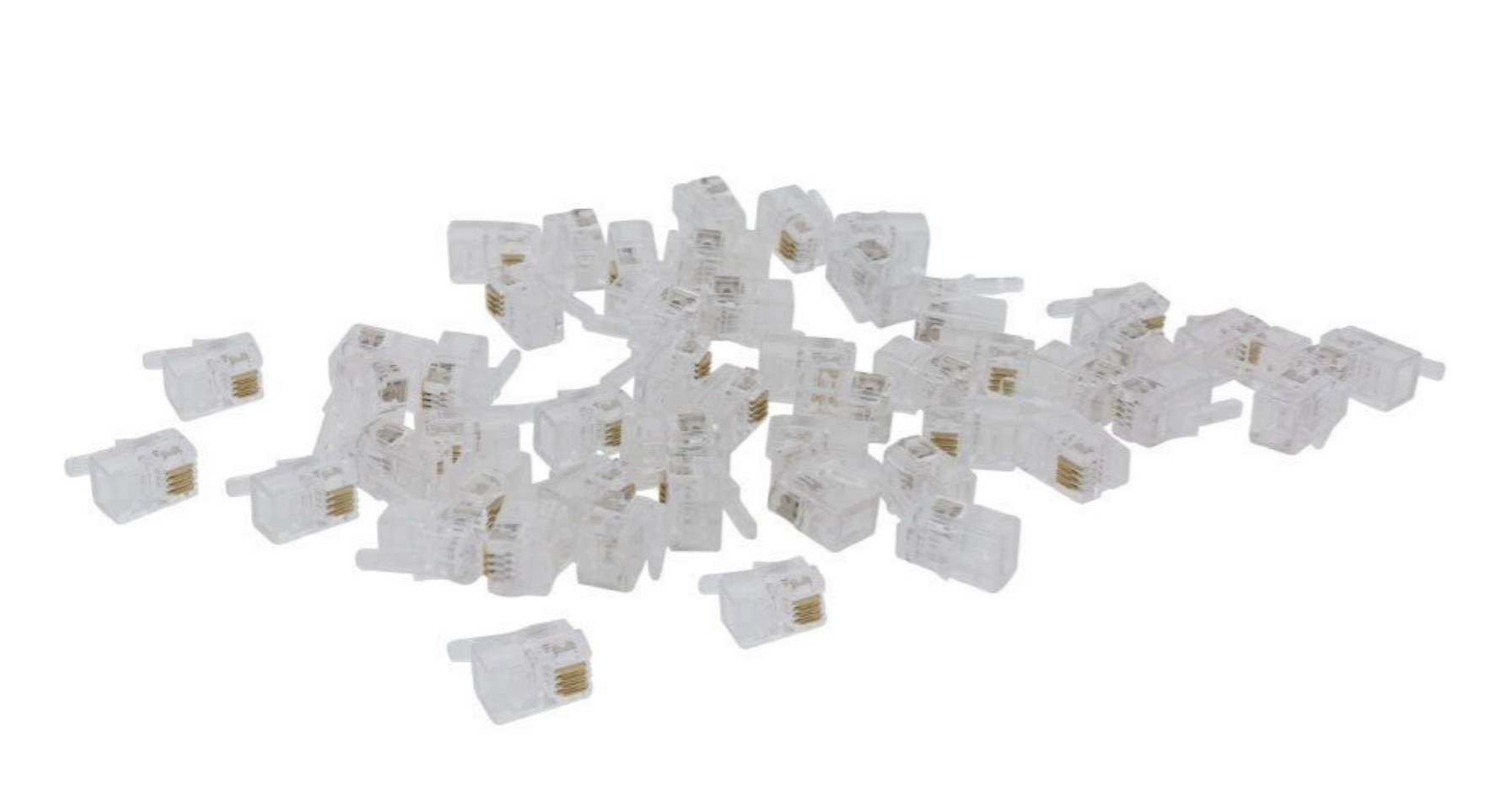

Pezzi del connettore per cavo intelligente V5.

Connettori cavo intelligente V5 (276-5775)

Icona di un pennarello in stile cartoon.

Un pennarello o un altro strumento per scrivere utilizzato per contrassegnare la posizione di taglio sul cavo.

Nota: alcune stringhe sono utili ma non obbligatorie.

Misurazione e taglio del cavo intelligente V5

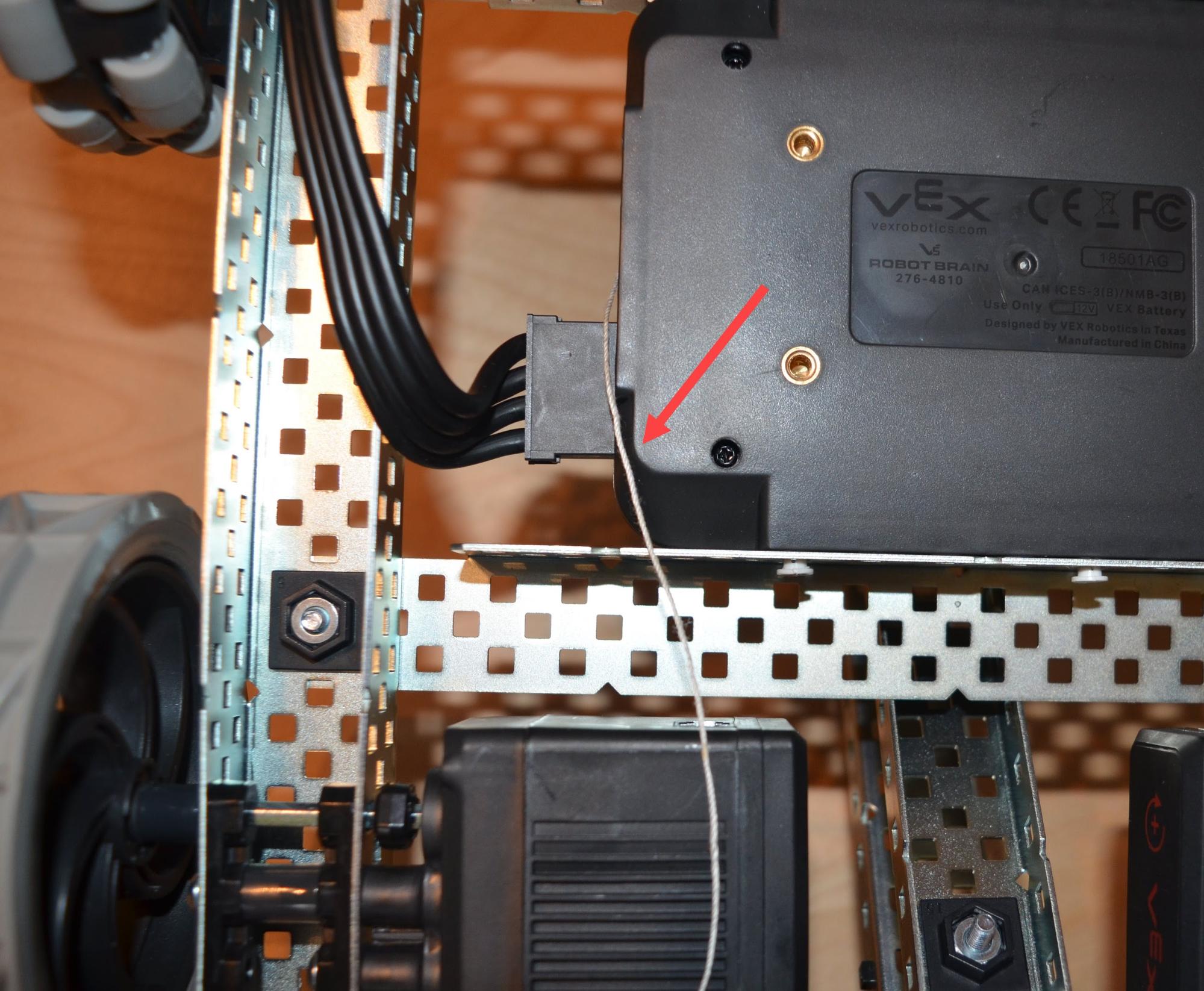

Per misurare la distanza tra le due Smart Port viene utilizzata una corda, poiché è più facile da usare rispetto al cavo stesso.

Disporre lo Smart Cable V5 tra la Smart Port sul V5 Brain e una Smart Port su un dispositivo.

Il cavo potrebbe essere rigido e difficile da stendere. In tal caso, un'opzione è utilizzare un pezzo di corda per misurare la distanza tra le due Smart Port.

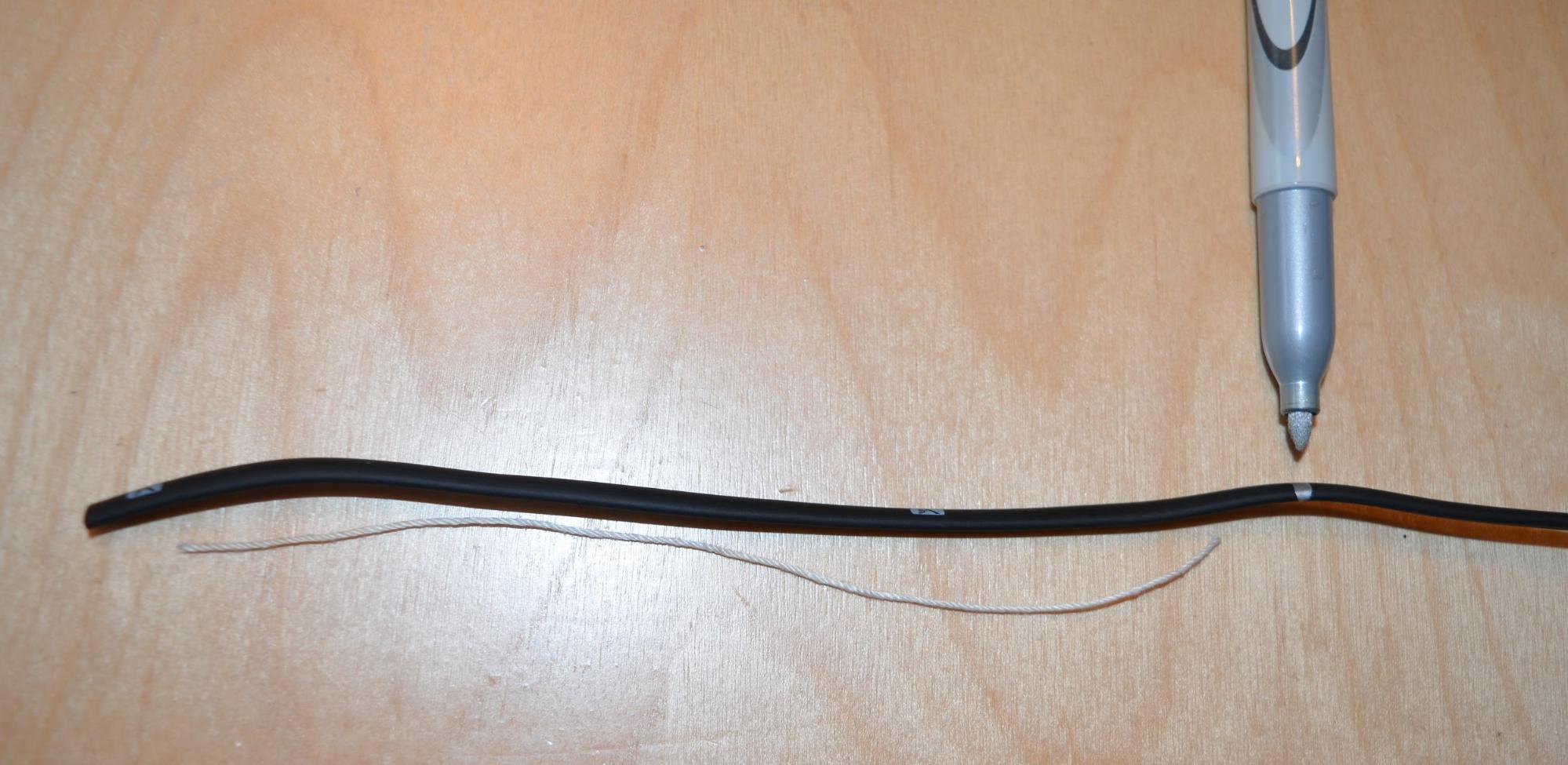

Un pezzo di corda tagliato viene posizionato accanto a un tratto di cavo e un marcatore viene utilizzato per trasferire la misurazione della corda al cavo stesso. Su entrambi i lati è stato lasciato circa mezzo pollice di spazio per i connettori.

Una volta misurata la lunghezza del cavo, lasciare un po' di spazio extra su ciascuna estremità per i connettori. Quindi, utilizzando un pennarello o un altro utensile per scrivere, segnare la posizione sul cavo in cui deve essere tagliato.

Un'altra opzione è tagliare un pezzo di corda alla lunghezza richiesta per il cavo. Quindi, posiziona la corda accanto al cavo per misurare la distanza, lasciando un piccolo extra su ciascuna estremità per i connettori prima di segnare la posizione del taglio.

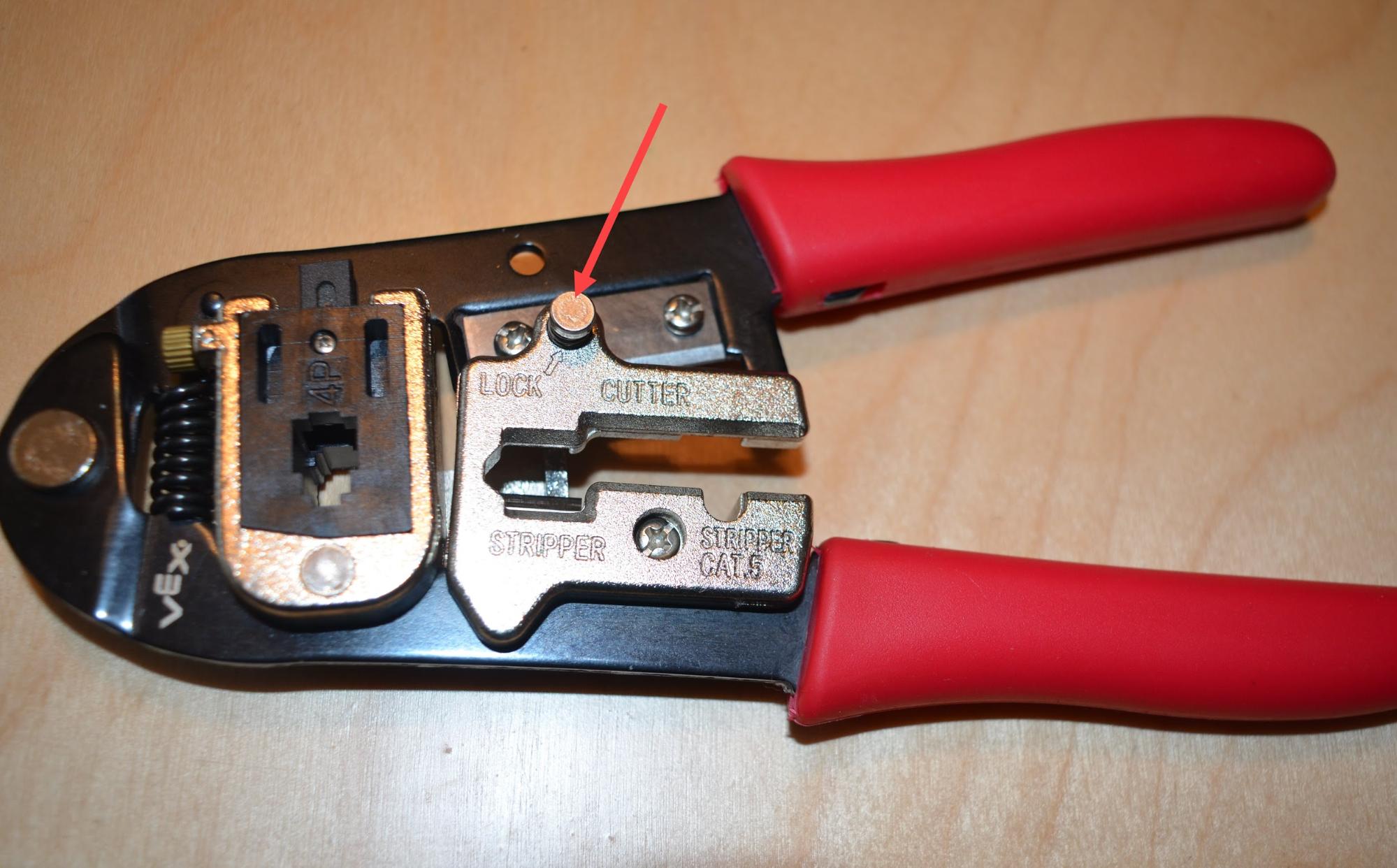

Lo strumento di crimpatura per cavi intelligente V5 è mostrato con il perno di bloccaggio evidenziato.

Se lo strumento di crimpatura è bloccato, stringi insieme le maniglie o tira verso l'alto il perno di bloccaggio.

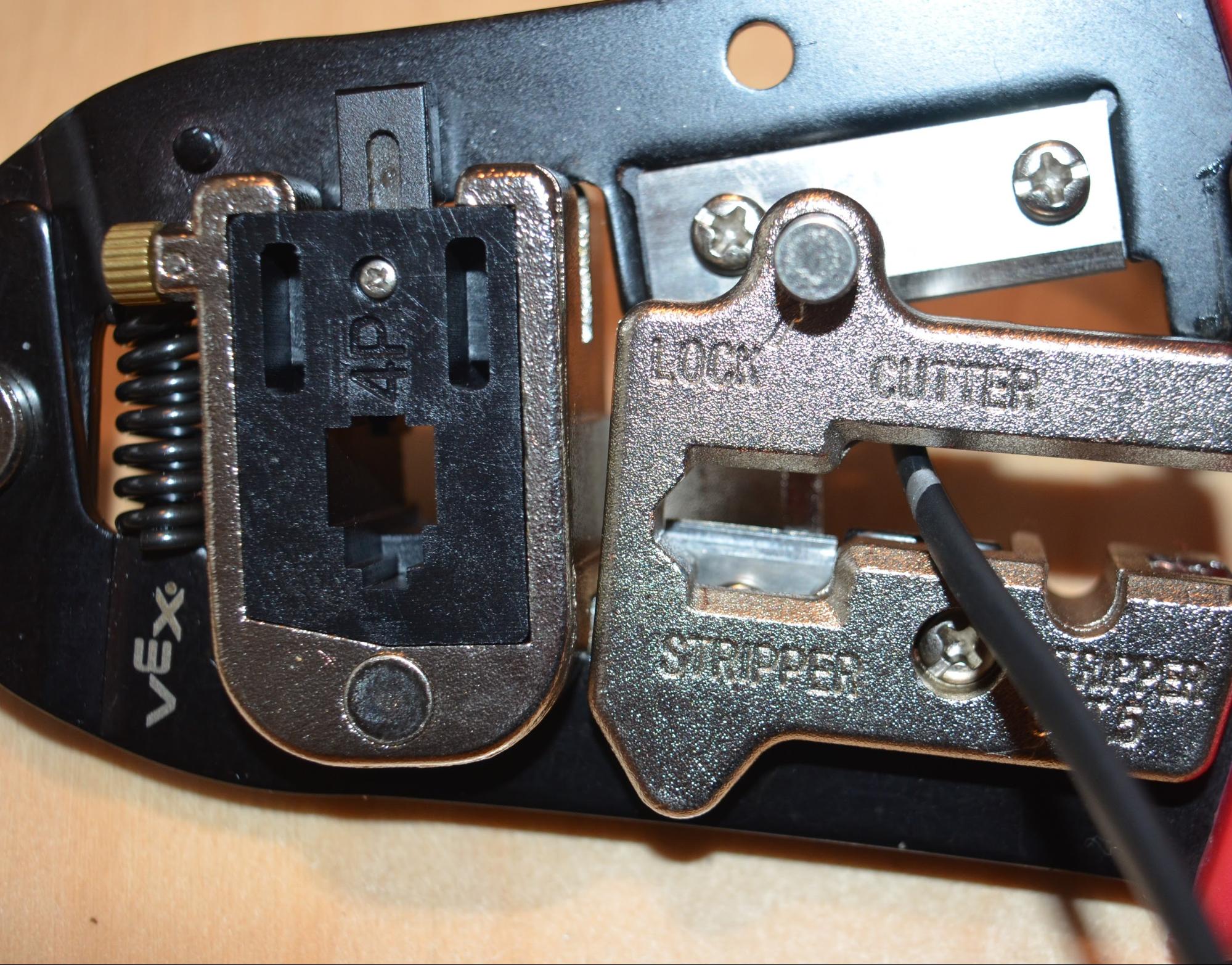

Il cavo V5 viene inserito nella sezione di taglio della pinza crimpatrice fino alla lunghezza contrassegnata del cavo. Una volta posizionato il cavo, è possibile premere le maniglie per tagliarlo.

Inserire il cavo alla lunghezza desiderata nella sezione taglierina dell'utensile e allineare il cavo in modo che il taglio risulti perpendicolare. Stringere insieme le maniglie fino a tagliare completamente il cavo.

Rimozione delle estremità dell'involucro nero dal V5 Smart Cable

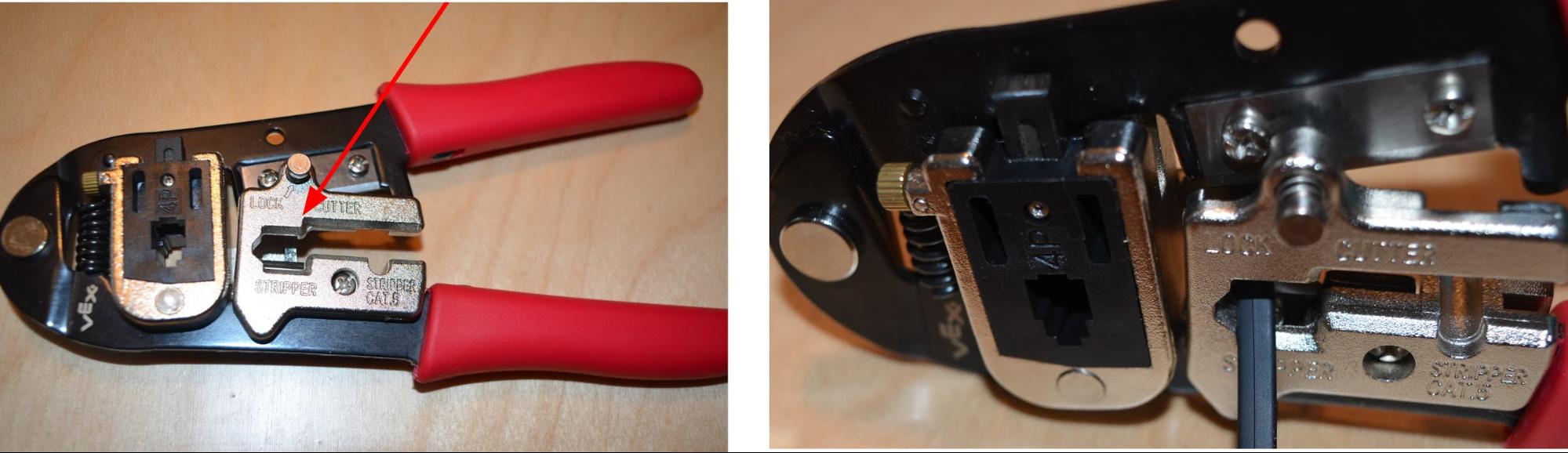

Due immagini affiancate. A sinistra è mostrata la parte spelafili della pinza crimpatrice, evidenziata da una freccia. A destra è mostrata un'estremità di un cavo inserita nella sezione spelafili della pinza crimpatrice. Una volta posizionato il cavo, è possibile premere le maniglie per spelare l'estremità del cavo.

Inserire un'estremità del cavo nella parte spelafili dello strumento. Assicurati di inserire il cavo sul lato corretto dello strumento di crimpatura.

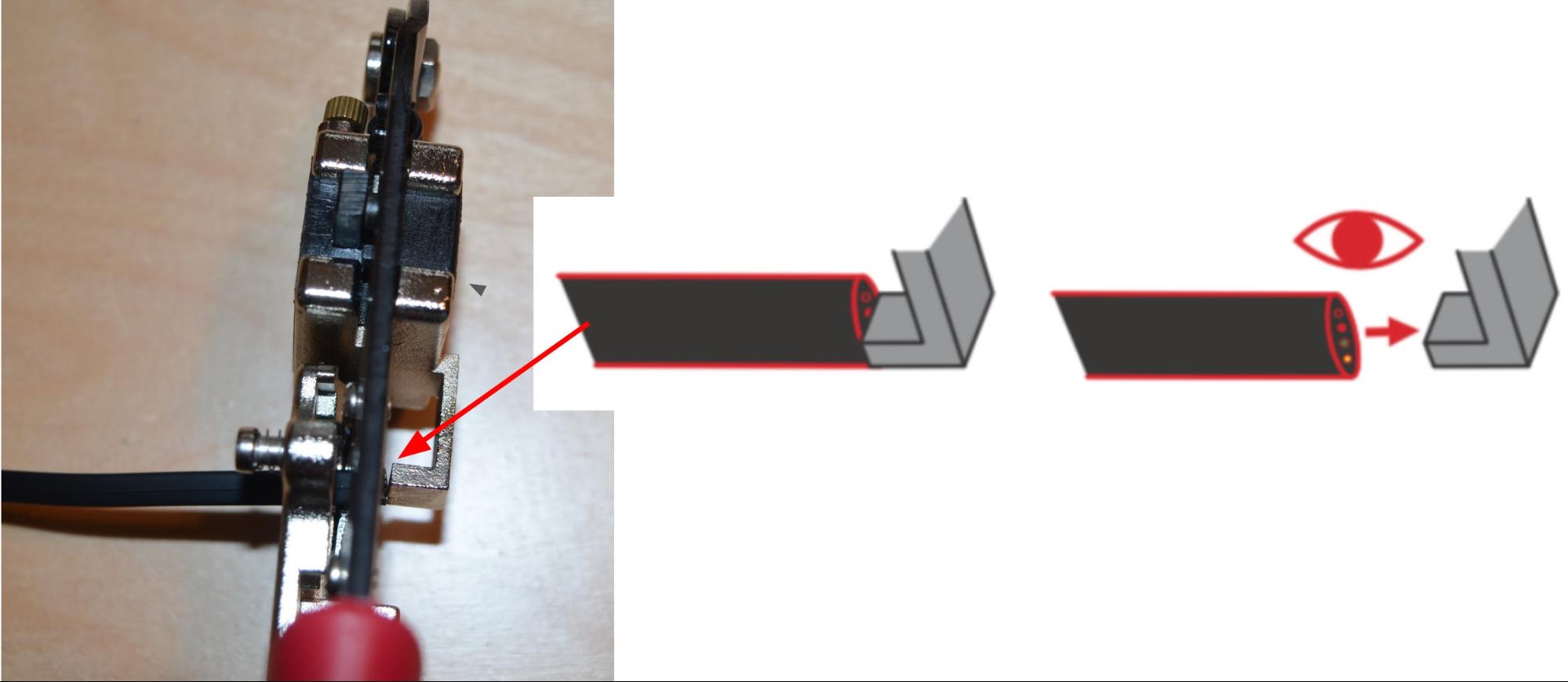

Vista dall'alto di un'estremità di un cavo che viene spelata con la pinza crimpatrice per aiutare a visualizzare la configurazione. L'estremità del cavo è a filo e tocca il misuratore di profondità sul retro dell'utensile. Un diagramma indica che l'utente deve prestare particolare attenzione affinché il cavo sia a filo con l'estremità del misuratore di profondità.

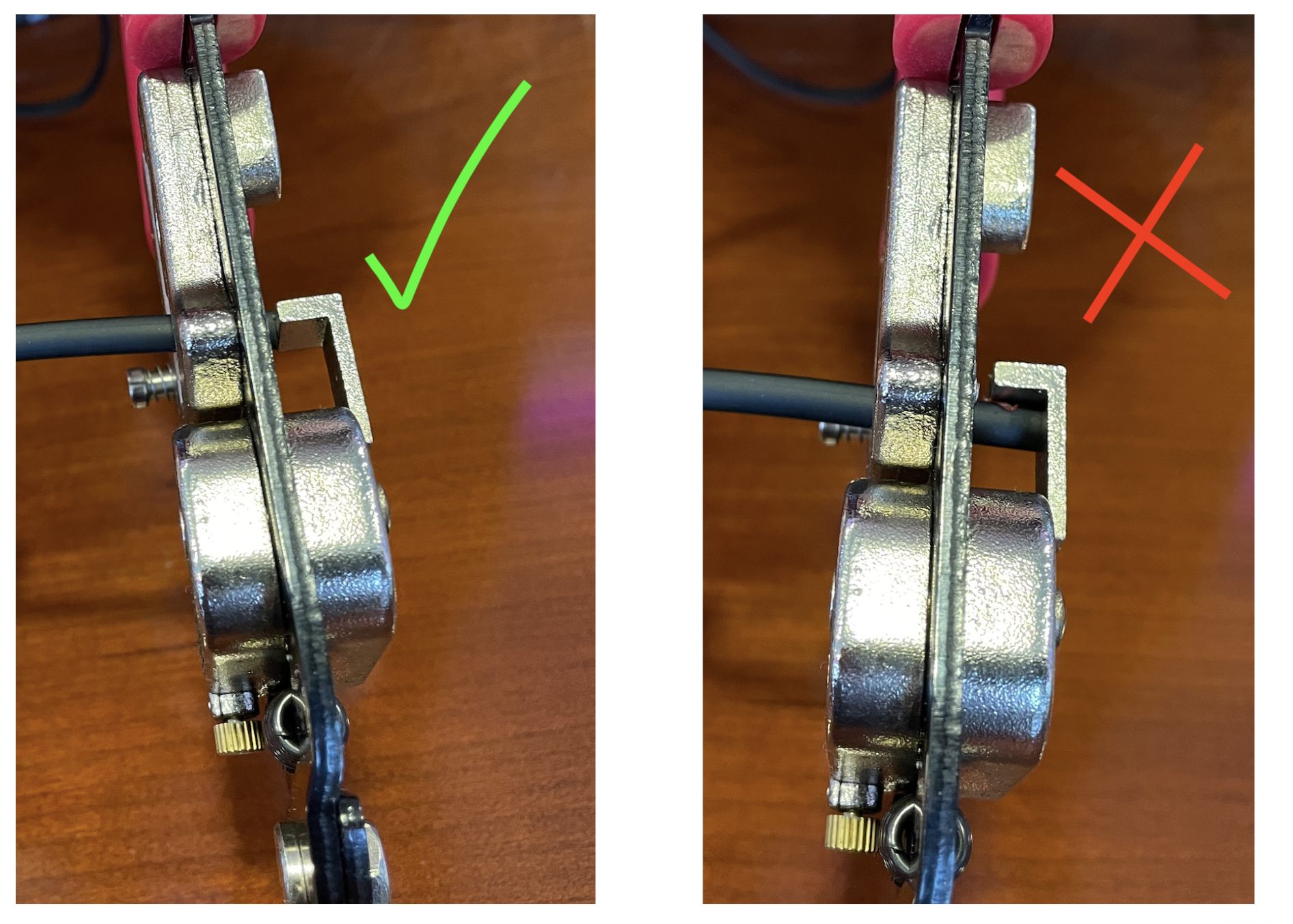

Due viste dall'alto di un'estremità di un cavo che viene spelata con la pinza crimpatrice. Sulla sinistra è presente un segno di spunta che indica che il cavo è a filo con l'estremità del misuratore di profondità e non è stato spinto completamente indietro. Sulla destra è presente una X che indica il cavo che viene spinto oltre l'estremità del misuratore di profondità.

Allineare il cavo in modo che sia a filo con l'estremità del misuratore di profondità sul retro dell'utensile.

completamente indietro il cavo. Assicurati di fermarti al tappo, altrimenti strapperai via troppo involucro.

Una volta inserito il cavo e posizionato contro il fermo, stringere insieme le impugnature dello strumento.

Può essere utile muovere il cavo mentre si premono le maniglie. Ciò contribuirà ad allentare l'involucro nero.

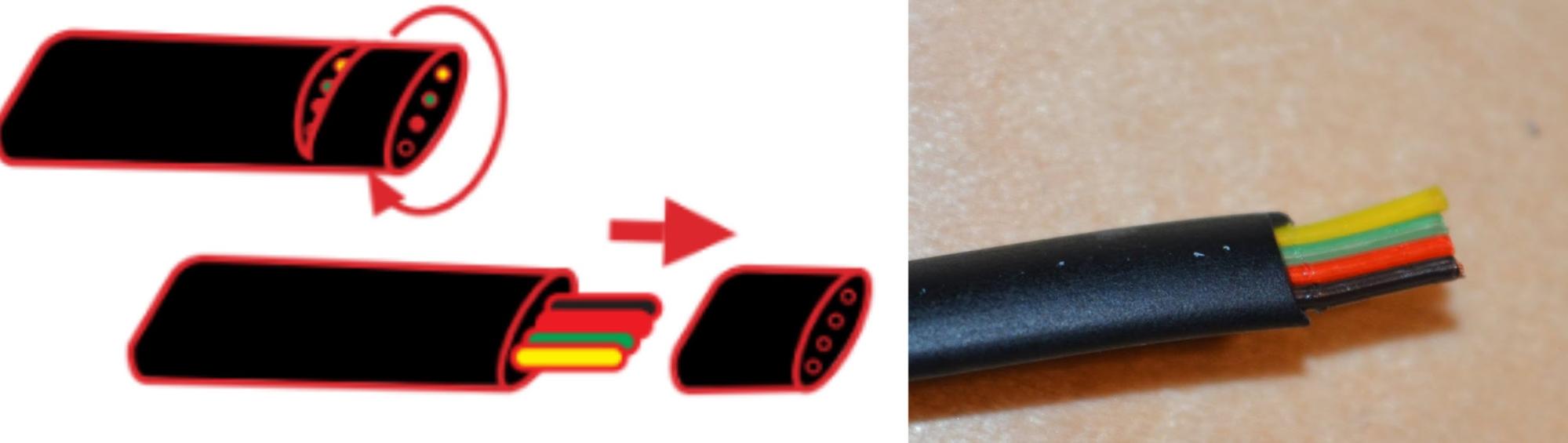

Il diagramma mostra un cavo con l'estremità quasi completamente spelata e poi una freccia che indica che è possibile tirare l'involucro spelato per rimuoverlo. A destra è mostrato un cavo con un'estremità correttamente spelata.

Lavorare delicatamente avanti e indietro l'involucro nero esterno finché non si allenta e può essere rimosso.

Fare attenzione a non estrarre ulteriormente i fili interni quando si rimuove l'involucro nero.

Ripetere i due passaggi precedenti per l'altro lato del cavo.

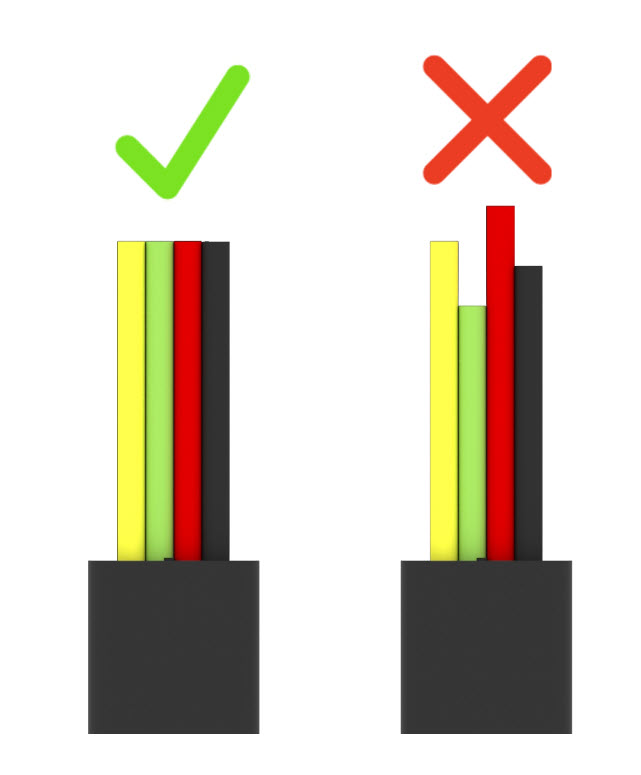

Diagramma che mostra come un cavo spellato correttamente avrà fili colorati di lunghezza uniforme, mentre un cavo spellato in modo errato avrà fili colorati in modo non uniforme.

Una volta tagliati entrambi i lati del cavo, assicurarsi che tutti i fili colorati siano a filo.

Corretto allineamento dei connettori

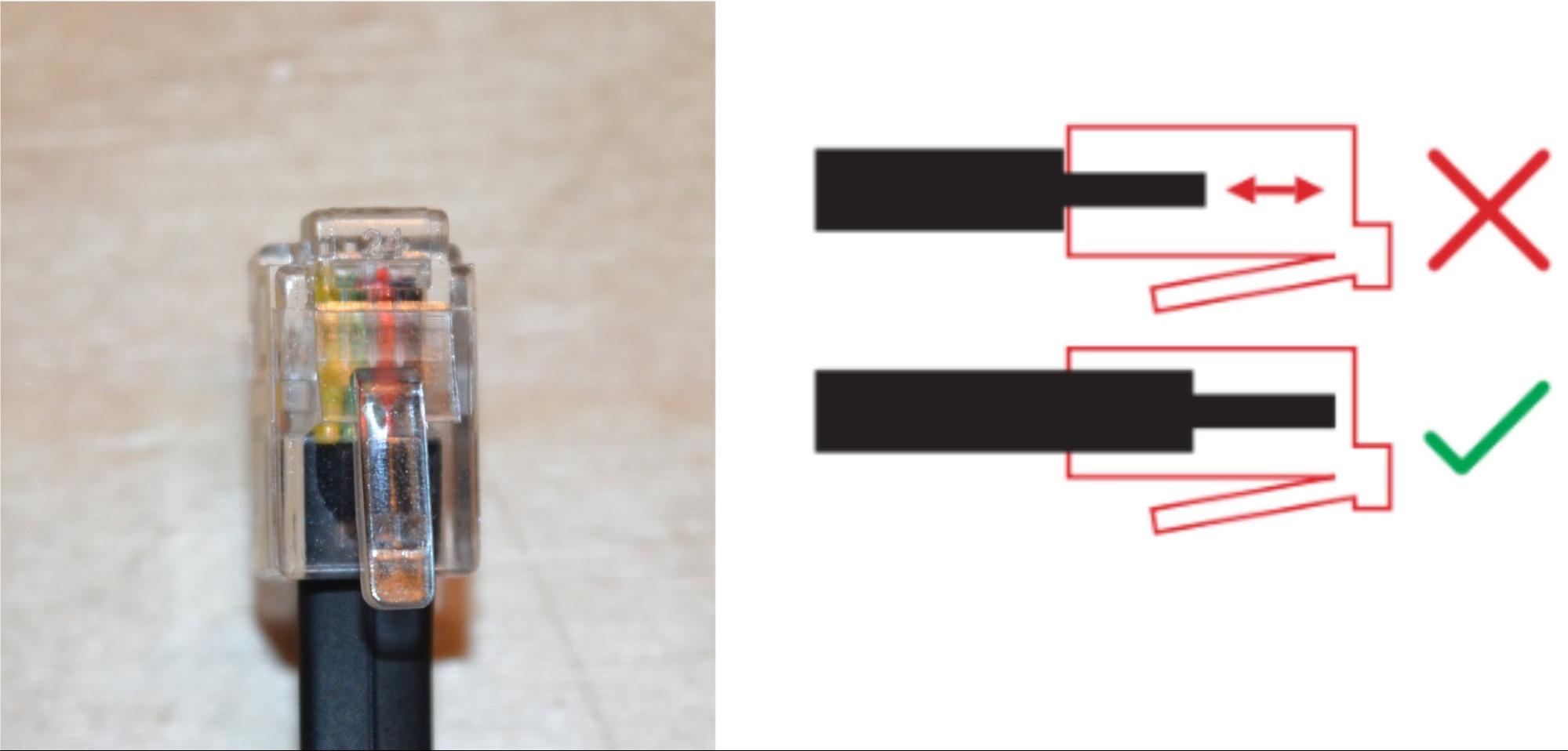

Primo piano di un connettore per cavo attaccato all'estremità di un cavo spelato. Il diagramma a destra mostra che un connettore per cavi collegato in modo errato avrà uno spazio tra i fili colorati e l'estremità del connettore, mentre un connettore per cavi collegato correttamente avrà fili colorati a filo con l'estremità del connettore.

Inserire completamente un'estremità del cavo nel connettore del cavo. Assicurarsi che tutti e quattro i fili (giallo, verde, rosso e nero) si estendano fino all'estremità del connettore.

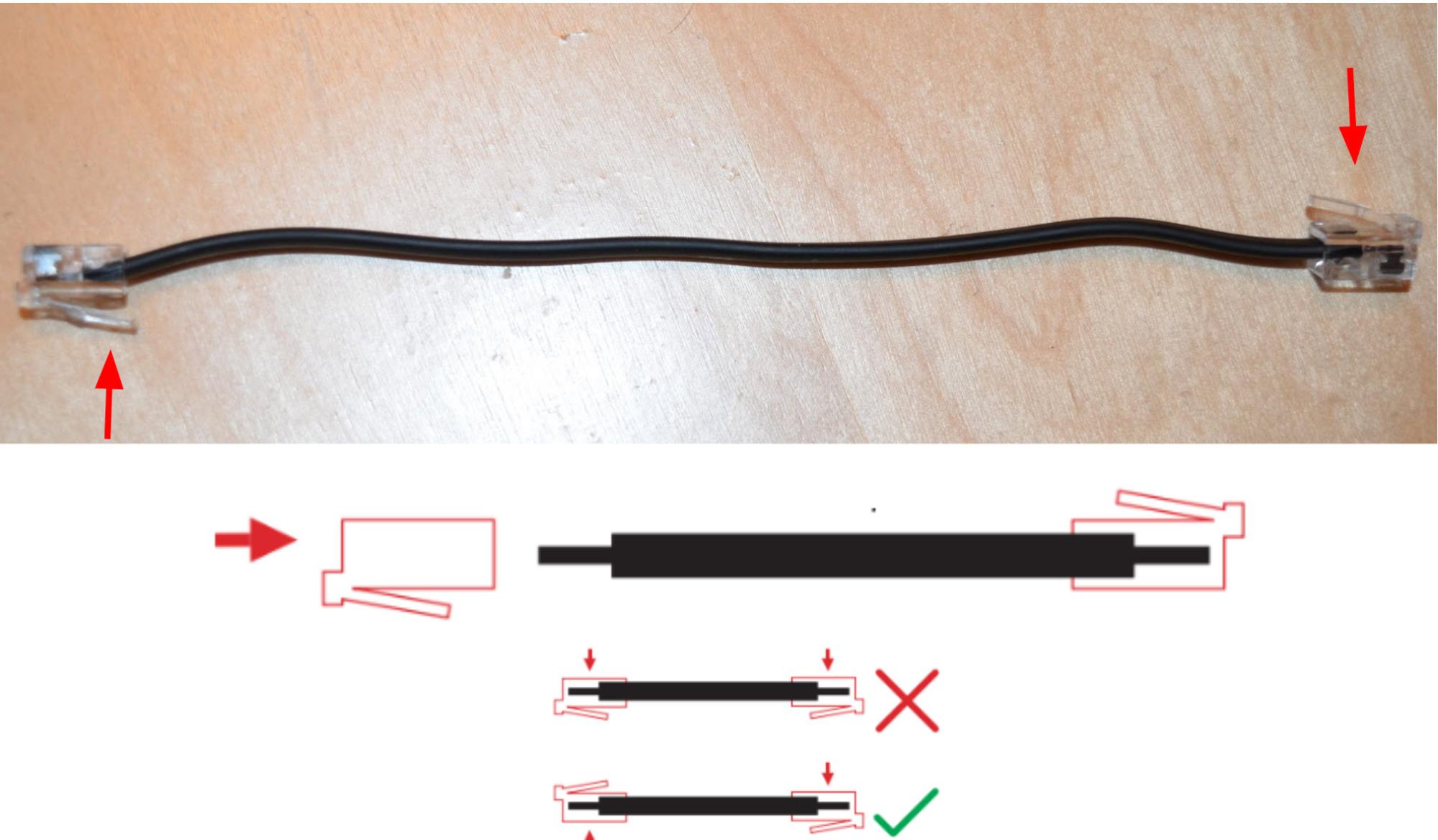

Un cavo con un connettore a entrambe le estremità viene posizionato su un tavolo. Il cavo è disposto dritto e non attorcigliato e i connettori sono rivolti in direzioni opposte. Il diagramma sottostante indica che un cavo corretto avrà i connettori rivolti uno di fronte all'altro, mentre un cavo errato avrà i connettori rivolti nella stessa direzione.

Capovolgi il cavo di 180 gradi e inserisci completamente i quattro fili sull'altro lato del cavo in un altro connettore del cavo.

Assicurarsi che le linguette di bloccaggio siano allineate in modo che si trovino lati del cavo.

Primo piano di entrambe le estremità di un cavo per evidenziare che i connettori del cavo sono orientati uno di fronte all'altro.

Avendo le linguette di bloccaggio allineate in modo che si trovino sui lati opposti del cavo, ciò garantirà che l'ordine dei colori dei fili sarà lo stesso da sinistra a destra su entrambe le estremità.

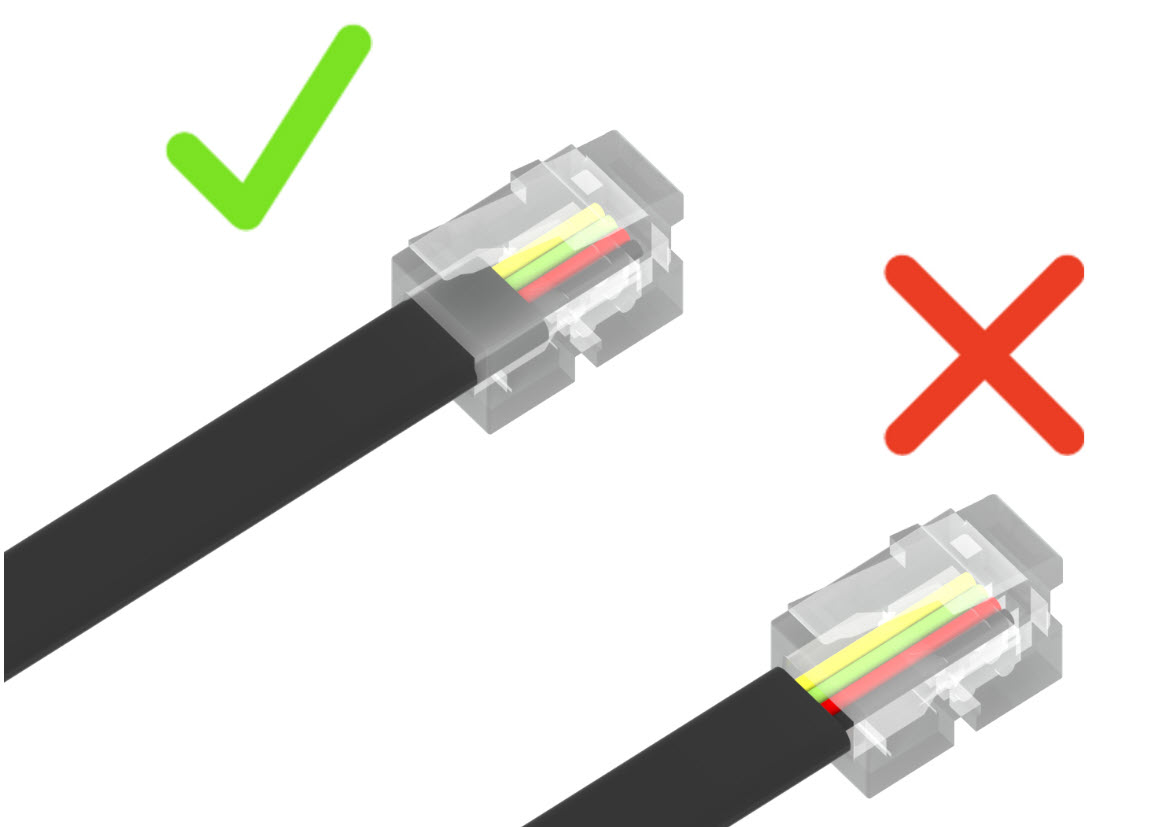

Il diagramma mostra un cavo correttamente spellato con parte del suo involucro inserito nel connettore del cavo. Viene mostrato anche un cavo spellato in modo errato, con una quantità eccessiva di rivestimento rimosso, in modo che nessuna parte del rivestimento si trovi all'interno del connettore del cavo.

Assicurarsi che l'involucro nero sia inserito nel connettore trasparente. I fili colorati non devono essere esposti.

Crimpatura e controllo della connessione

Vista dall'alto di un connettore per cavi inserito nella sezione di crimpatura della pinza crimpatrice.

Posizionare il connettore del cavo nella sezione di crimpatura dello strumento. Stringere le maniglie insieme con forza finché non si muovono più.

Dovresti riuscire a sentire i poli metallici del connettore che si inseriscono nel cavo. Ora ripeti con il connettore sull'altra estremità del cavo.

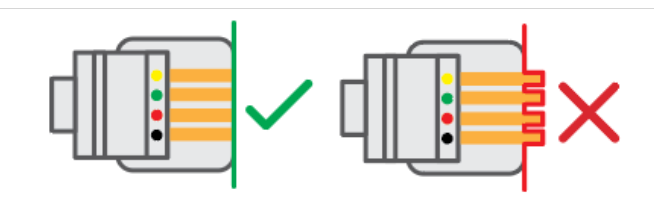

Schema di un connettore per cavo correttamente crimpato, con rebbi crimpati a filo. A destra è riportato uno schema di un connettore del cavo crimpato in modo errato, con rebbi non a filo, che danneggerebbero qualsiasi Smart Port collegata.

Dopo aver crimpato i connettori è importante ispezionare il connettore per assicurarsi che i poli siano stati crimpati a filo.

Questo è molto importante. Se i poli sono e non a filo, il tuo nuovo Smart Cable danneggerà qualsiasi Smart Port a cui è collegato.

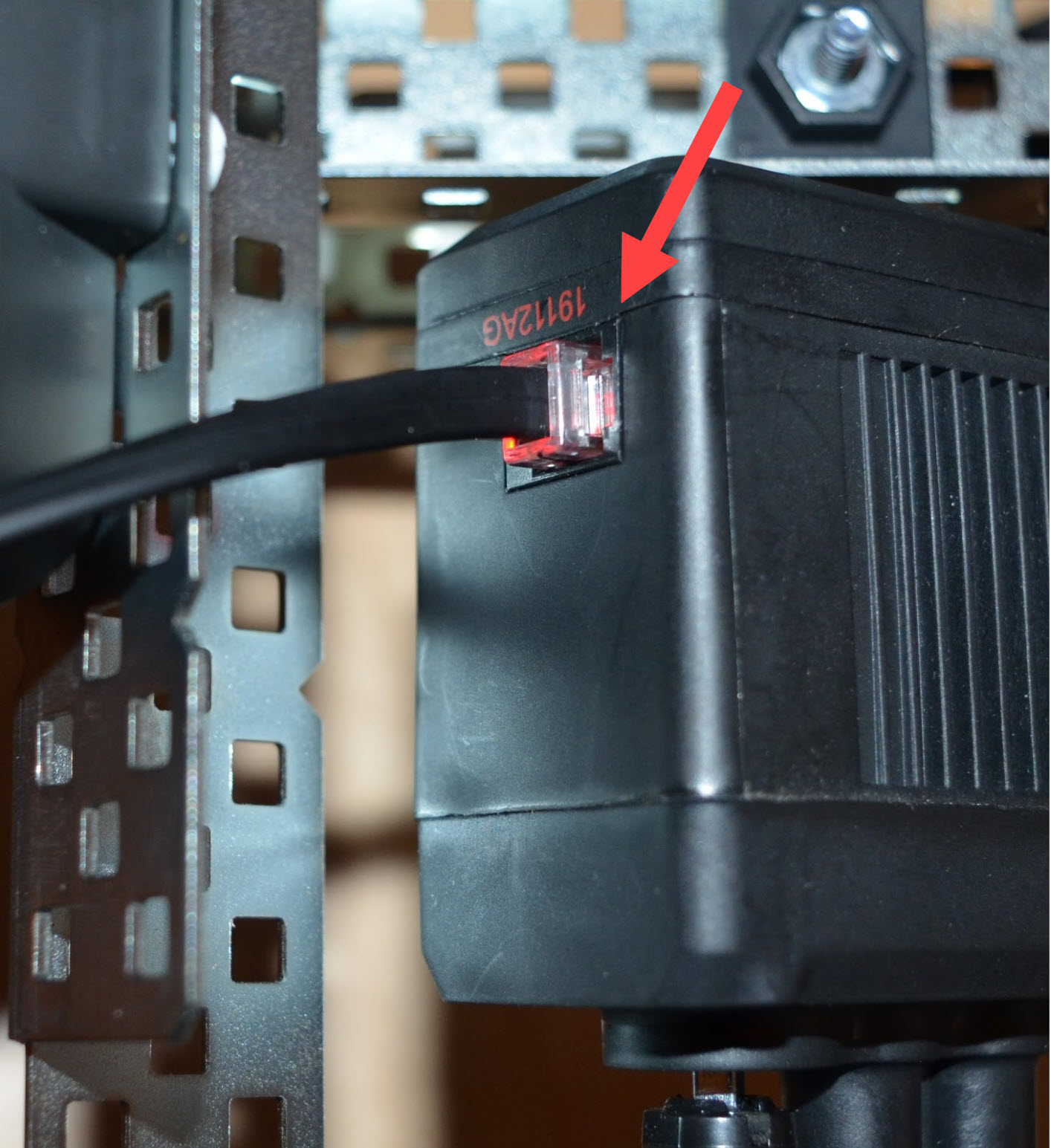

Il connettore del cavo viene inserito nella Smart Port di un V5 Smart Motor per collegarlo a un V5 Robot Brain. La spia luminosa della Smart Port si illumina di rosso, a indicare che la connessione è riuscita.

Una volta terminata la crimpatura e l'ispezione del cavo, verifica che la connessione sia corretta.

Collega un lato del tuo nuovo cavo intelligente V5 di lunghezza personalizzata alla porta intelligente del cervello robot V5 e l'altro lato a un motore intelligente V5.

Accendi il tuo V5 Robot Brain, se la Smart Port V5 Smart Motor si illumina di rosso la connessione è buona.

Una volta che sei sicuro che la connessione del nuovo cavo sia buona, il cavo può essere utilizzato con qualsiasi motore intelligente V5 o altro dispositivo V5.

Per maggiori informazioni sulla corretta gestione dei cavi, visualizza questo articolo dalla VEX Library.
