Informazioni sui pin, connettori e distanziatori VEX IQ

I connettori e i distanziatori in plastica VEX sono gli elementi di fissaggio per il sistema di costruzione in plastica VEX. I connettori e i distanziatori inclusi nei kit (1a generazione) e (2a generazione) funzionano allo stesso modo, ma potrebbero essere di colori diversi. Il kit (2a generazione) fornisce ulteriori tipi di connettori e distanziatori.

Questa immagine illustra i connettori e i distanziatori IQ (2a generazione).

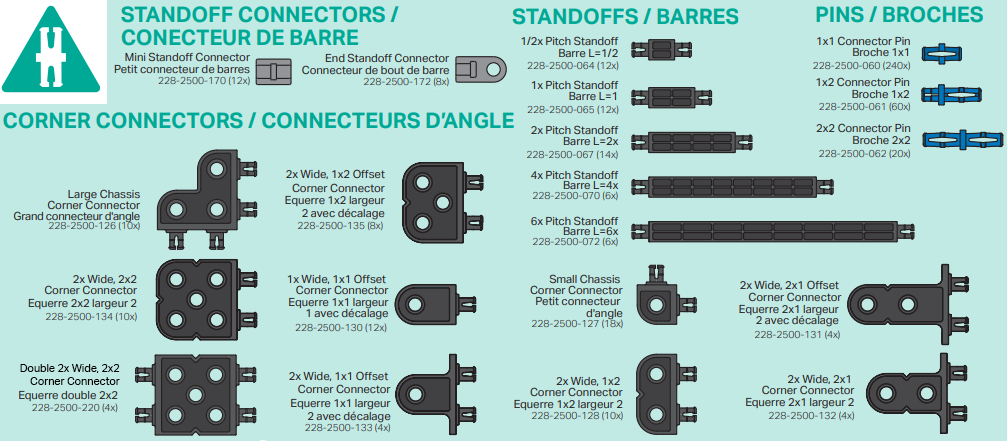

Questa immagine illustra i connettori e i distanziatori IQ (1a generazione).

Le funzioni dei connettori/distanziali in plastica VEX vanno da usi generali a molto specifici a seconda del tipo di connettore.

Perni

I pin vengono utilizzati per collegare molti componenti del robot, dall'elettronica alla struttura del robot.  Di seguito sono riportati alcuni esempi di tipi di pin:

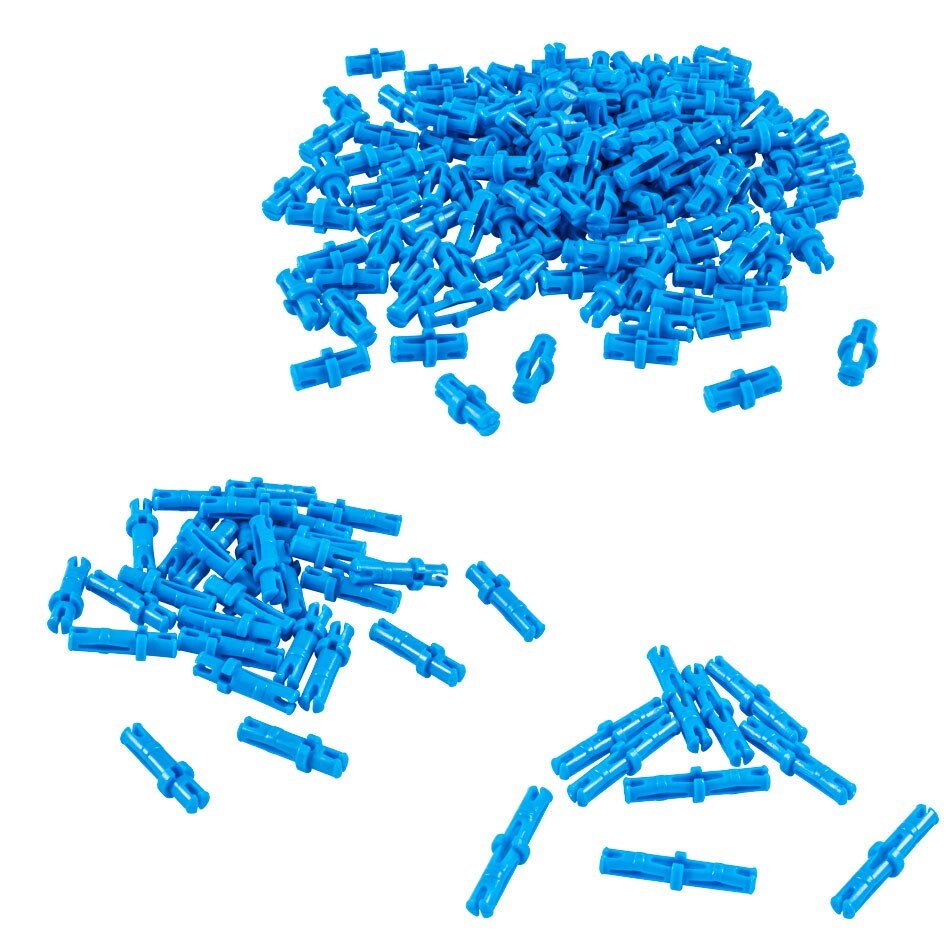

• I pin del connettore sono progettati per essere inseriti nei fori dei componenti per il fissaggio. Esistono pin di connessione 1x1 progettati per collegare un singolo componente a un altro, ad esempio collegando il cervello del robot a un raggio. (Un esempio di ciò può essere visto nelle istruzioni di costruzione di VEX IQ Clawbot.) Sono presenti pin del connettore 1x2 che collegano un singolo componente a due componenti aggiuntivi, ad esempio collegando un connettore angolare a una trave 2X e quindi collegando un'ulteriore trave 1X. Infine, ci sono pin del connettore 2x2 che possono collegare due strati di componenti a due strati aggiuntivi di componenti. Visualizza le seguenti build 3D per esempi di utilizzo dei pin di collegamento 1x1, 1x2 e 2x2.

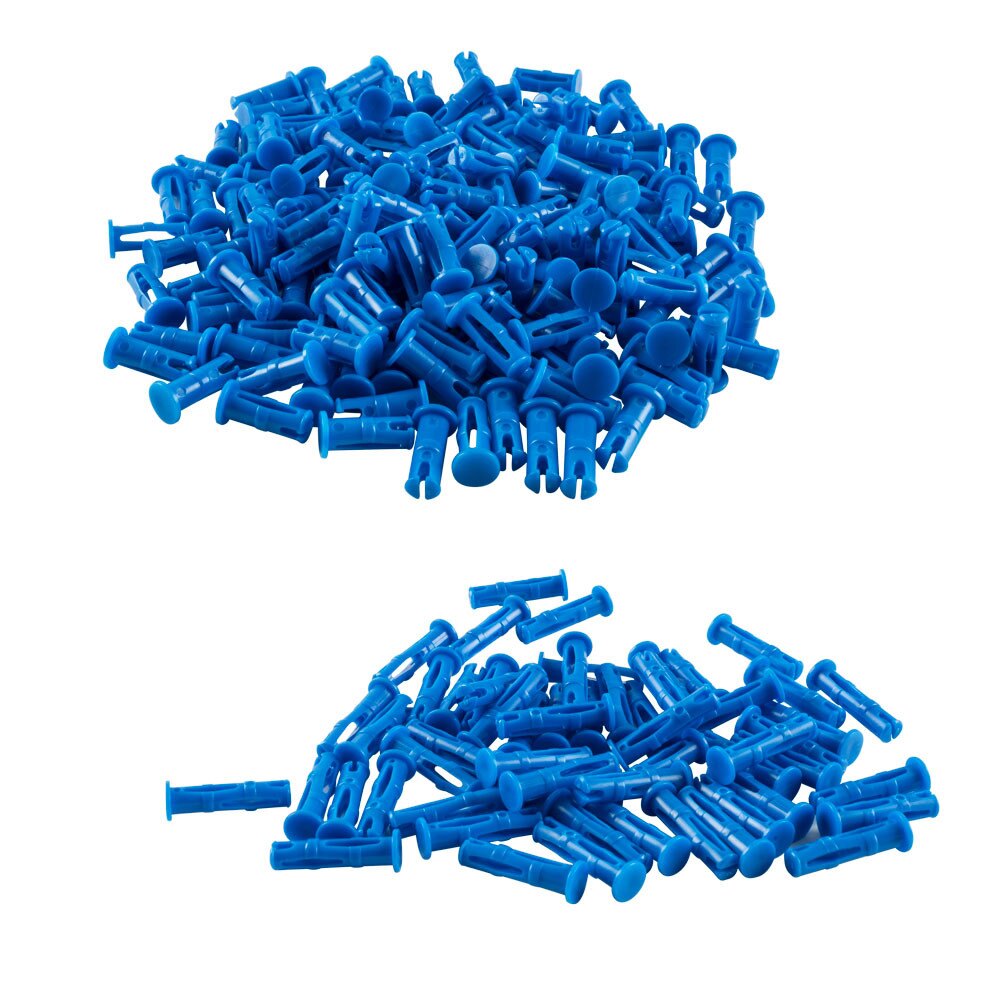

• I pin del connettore con cappuccio forniscono un altro tipo di connessione nei progetti in cui potrebbe esserci il rischio che un pin del connettore standard venga estratto perché il cappuccio non può essere tirato attraverso un foro. I perni del connettore con cappuccio possono essere utilizzati anche per rinforzare un assieme dopo che è stato assemblato poiché i perni possono essere inseriti dalla superficie esterna. Questi perni sono progettati per essere spinti attraverso il foro di un componente e nel foro del successivo. Sono disponibili pin 0x2 per collegare due componenti insieme e pin 0x3 per collegare tre strati di componenti.

Distanziamenti

I distanziatori vengono utilizzati per separare due parti l'una dall'altra creando una connessione rigida. Un esempio di ciò potrebbe essere la separazione di due travi 2X in modo da poter posizionare una serie di ingranaggi di trasmissione tra di loro. I distanziatori possono anche essere assemblati per maneggiare i pezzi del gioco, ad esempio creando una forchetta all'estremità di un braccio.  I distanziatori disponibili includono lunghezze 0,5x, 1x, 2x, 4x e 6x. I distanziatori includono anche connettori di distanziatori come i connettori di distanziatori finali che possono creare un punto di articolazione alla fine del distanziatore e connettori di distanziatori mini e standard che consentono di collegare i distanziatori tra loro. Visualizza le seguenti build 3D per vedere esempi di utilizzo di Standoff.

Connettori angolari

I connettori angolari sono disponibili in una varietà di orientamenti, consentendo un numero quasi infinito di opzioni per creare progetti tridimensionali che collegano travi, piastre e altri componenti. Visualizza le seguenti build 3D per vedere alcuni esempi di utilizzo dei connettori angolari disponibili:
