Visualizzazione della dashboard del motore V5 – Biblioteca VEX

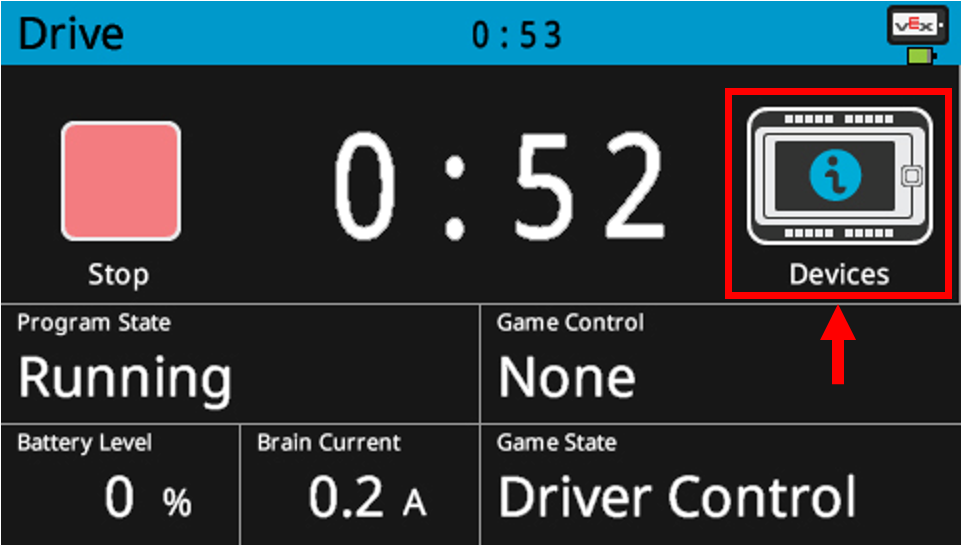

Durante l'esecuzione di un programma, viene visualizzata la schermata "Cervello". Nel menu è presente l'opzione Dispositivi, che è evidenziata.

Fare clic su Dispositivi mentre un programma è in esecuzione

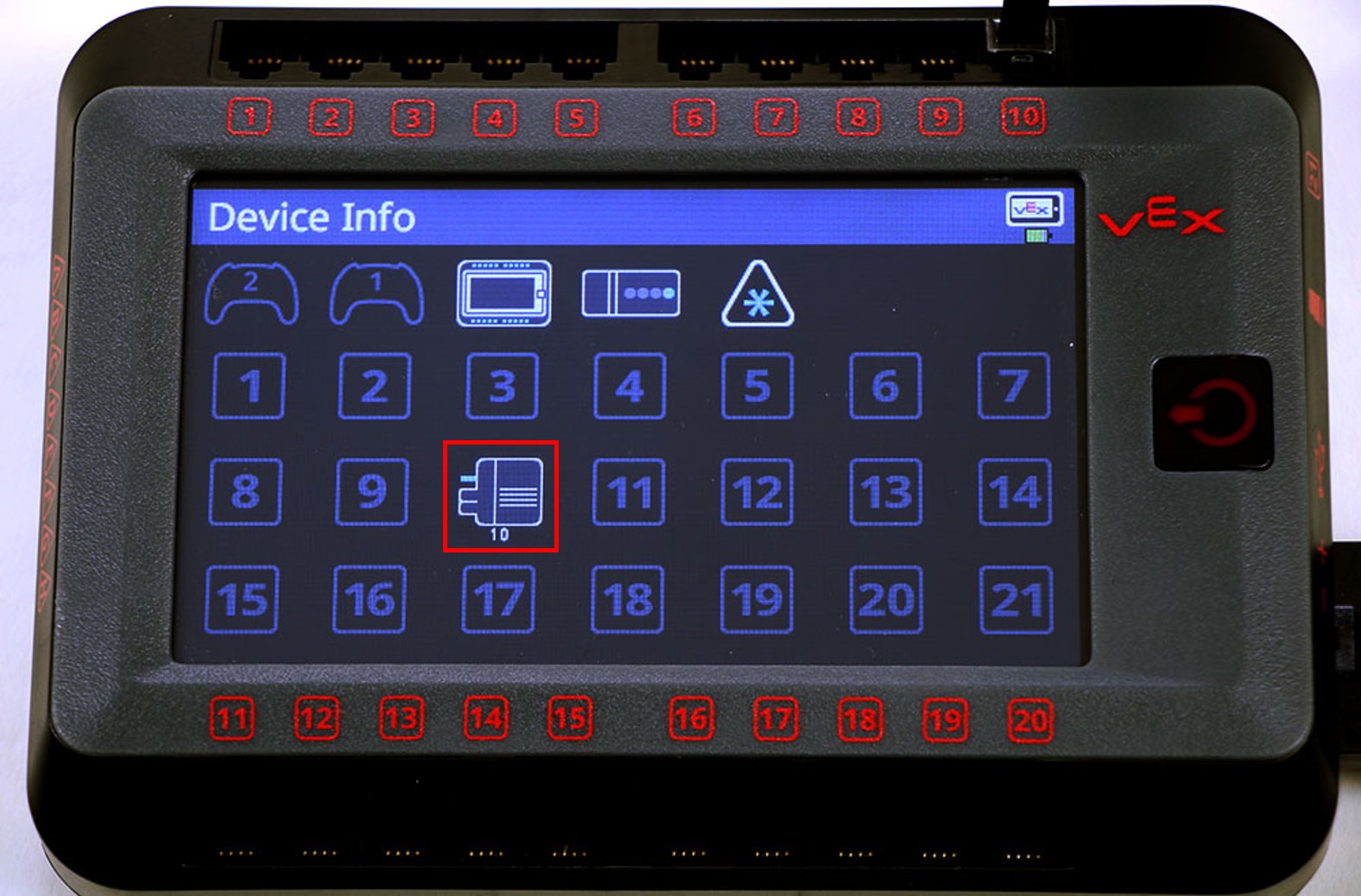

La schermata Brain viene visualizzata nel menu Informazioni dispositivo, che contiene un elenco di tutte le Smart Port di Brain e dei dispositivi connessi. L'icona Smart Motor nel menu Informazioni dispositivo è evidenziata per indicare che può essere selezionata per aprire il relativo menu informativo.

Scegli il V5 Smart Motor per vedere la sua Motor Dashboard

La schermata Brain viene visualizzata nel menu Smart Motor Info che elenca i dati del dispositivo. Questo menu riporta i dati relativi al rapporto di trasmissione, ai giri, ai gradi, alla velocità, alla potenza e alla coppia del motore.

Esaminare i dati forniti

Nota: assicurarsi che il rapporto di trasmissione visualizzato nel riquadro Ingranaggi della finestra del motore corrisponda alla cartuccia motore intelligente V5 a cui è accoppiato il motore. La visualizzazione del rapporto di trasmissione può essere modificata toccando il riquadro Ingranaggi sul touch screen.
