Montaggio e cablaggio dell'interruttore paraurti a 3 fili V5 v2

Raccogli le parti necessarie

Diagramma che illustra l'installazione e la connessione dei sensori nella robotica V5, evidenziando vari tipi di sensori e il loro posizionamento per una funzionalità ottimale nei progetti.

Tieni pronte le seguenti parti:

(2) Interruttori paraurti v2
(4) Viti n. 8-32 x 1/2".
(4) #8-32 Mantiene le noci
(1) Chiave esagonale da 5-64 pollici
(3) Fascette con cerniera da 4 pollici
(1) Chiave aperta (opzionale)

NOTA: Il montaggio e il cablaggio degli interruttori del paraurti risulterà più semplice se i fermagli della batteria V5 sono vuoti perché la batteria è stata rimossa.

Posizionare gli interruttori del paraurti

Diagramma che illustra l'utilizzo dei sensori nella robotica V5, che mostra vari tipi di sensori e le loro connessioni al cervello V5, con componenti etichettati per una chiara comprensione dell'integrazione dei sensori.

Posiziona due viti in ciascun interruttore del paraurti sopra il logo VEX.

Posiziona le due viti che fissano ciascun interruttore del paraurti nel terzo e nel quarto foro dalle estremità della trave del canale a C più arretrata.

NOTA: Le viti possono anche essere posizionate su entrambi i lati dell'interruttore paraurti per il montaggio con un orientamento diverso o in altre posizioni.

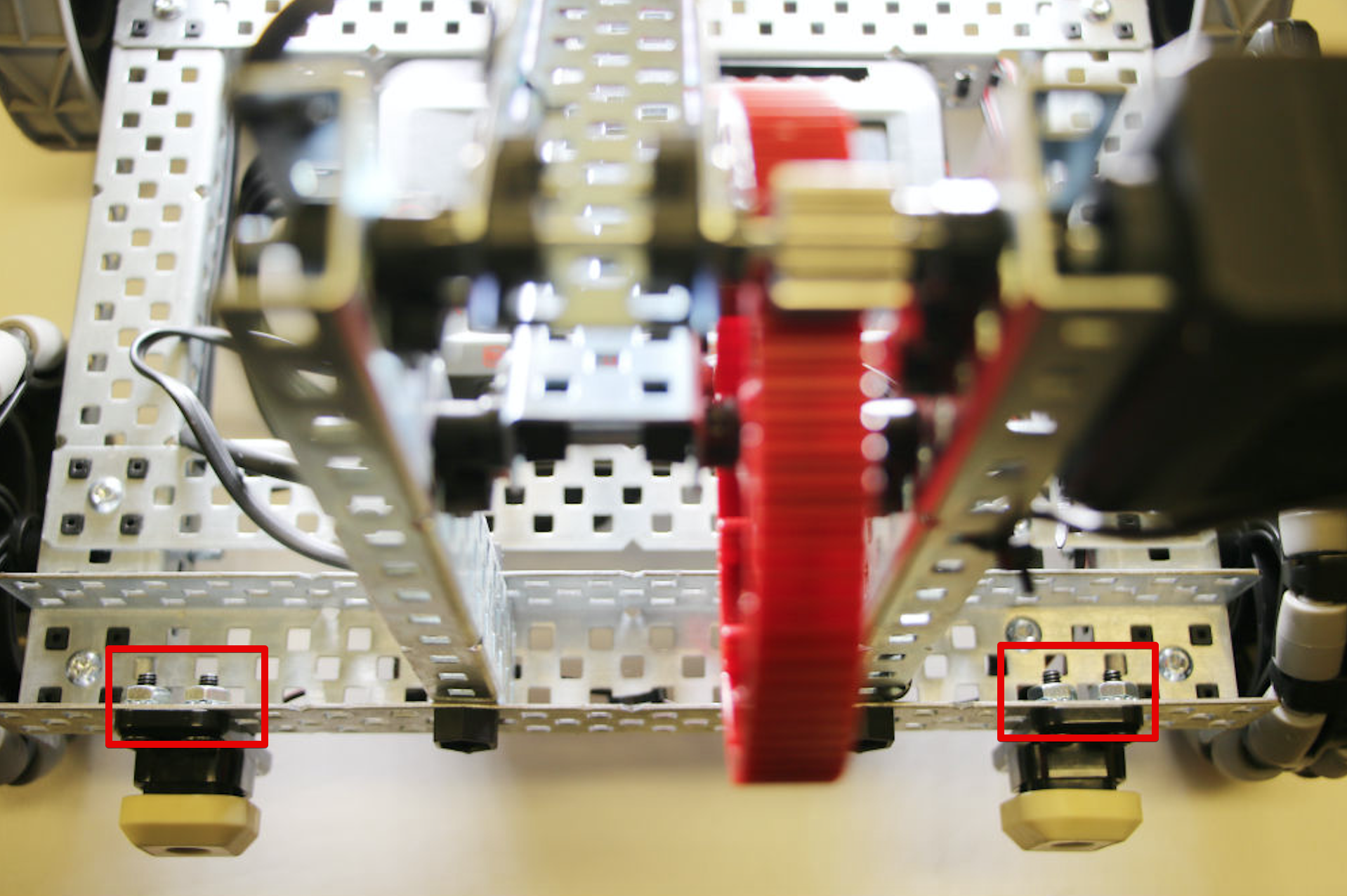

Fissare le viti in posizione utilizzando i quattro dadi Keps

Diagramma che illustra l'installazione e la configurazione dei sensori nel sistema robotico V5, evidenziando i componenti chiave e le connessioni per un utilizzo efficace.

NOTA: Le viti non devono essere troppo strette perché la plastica dell'interruttore paraurti potrebbe rompersi.

Portare i cavi attorno al telaio

Diagramma che illustra la configurazione e l'utilizzo dei sensori nella robotica V5, inclusi componenti etichettati e connessioni per prestazioni ottimali.

Portare il cavo dall'interruttore del paraurti sinistro accanto ai fermagli della batteria V5.

Porta il cavo attorno alla seconda clip della batteria sul lato del cervello del robot V5 con le tre porte per cavi.

Non far passare il filo attraverso la trave del canale C su cui è montata la ruota.

Porta il filo dall'interruttore del paraurti destro direttamente indietro dove si trova il filo dell'interruttore del paraurti sinistro in modo che entrambi i connettori siano sul lato del cervello con le tre porte dei fili.

NOTA: I cavi dell'interruttore del paraurti possono essere posizionati dove è meglio purché non si trascinino o rimangano impigliati durante il funzionamento.

Usa una fascetta per trattenere il filo dell'interruttore del paraurti sinistro

Diagramma che illustra l'installazione e la connessione di vari sensori nel sistema robotico V5, evidenziando tipologie di sensori, porte e cablaggi per un utilizzo efficace nei progetti di robotica.

Avvolgi una fascetta attorno al cavo dell'interruttore del paraurti sinistro in un buon punto sulla trave del canale C in modo che sia tenuto lontano dalla batteria.

NOTA: Non stringere completamente la fascetta finché i fili non sono stati collegati al cervello.

Utilizzare una fascetta per tenere entrambi i cavi in posizione sopra la clip della batteria

Diagramma che illustra la configurazione e l'utilizzo dei sensori nella robotica V5, mostrando vari tipi di sensori e le loro connessioni al cervello V5 per una migliore funzionalità nei progetti di robotica.

Avvolgi una seconda fascetta attorno ai fili degli interruttori del paraurti sinistro e destro in un buon posto sopra la clip della batteria in modo che non pendano o intralcino altri componenti.

NOTA:Non stringere completamente la fascetta finché i fili non sono stati collegati al cervello.

Usa l'ultima fascetta per tenere in posizione il cavo dell'interruttore del paraurti destro

Diagramma che illustra la configurazione e l'utilizzo dei sensori nella robotica V5, con componenti e connessioni etichettati per migliorare la comprensione dell'integrazione dei sensori.

Portare il filo dell'interruttore del paraurti destro lungo il raggio del canale C e oltre il cervello, quindi di nuovo verso le tre porte del filo.

Infilare l'ultima fascetta attorno al filo raddoppiato e attraverso la trave del canale a C in modo che possa essere tenuta lontana da altri componenti.

NOTA:Non stringere completamente la fascetta finché i fili non sono stati collegati al cervello.

Collegare gli interruttori del paraurti alle tre porte dei cavi e terminare

Diagramma che illustra l'installazione e la connessione dei sensori nel sistema robotico V5, evidenziando vari tipi di sensori e il loro posizionamento per prestazioni ottimali nelle applicazioni robotiche.

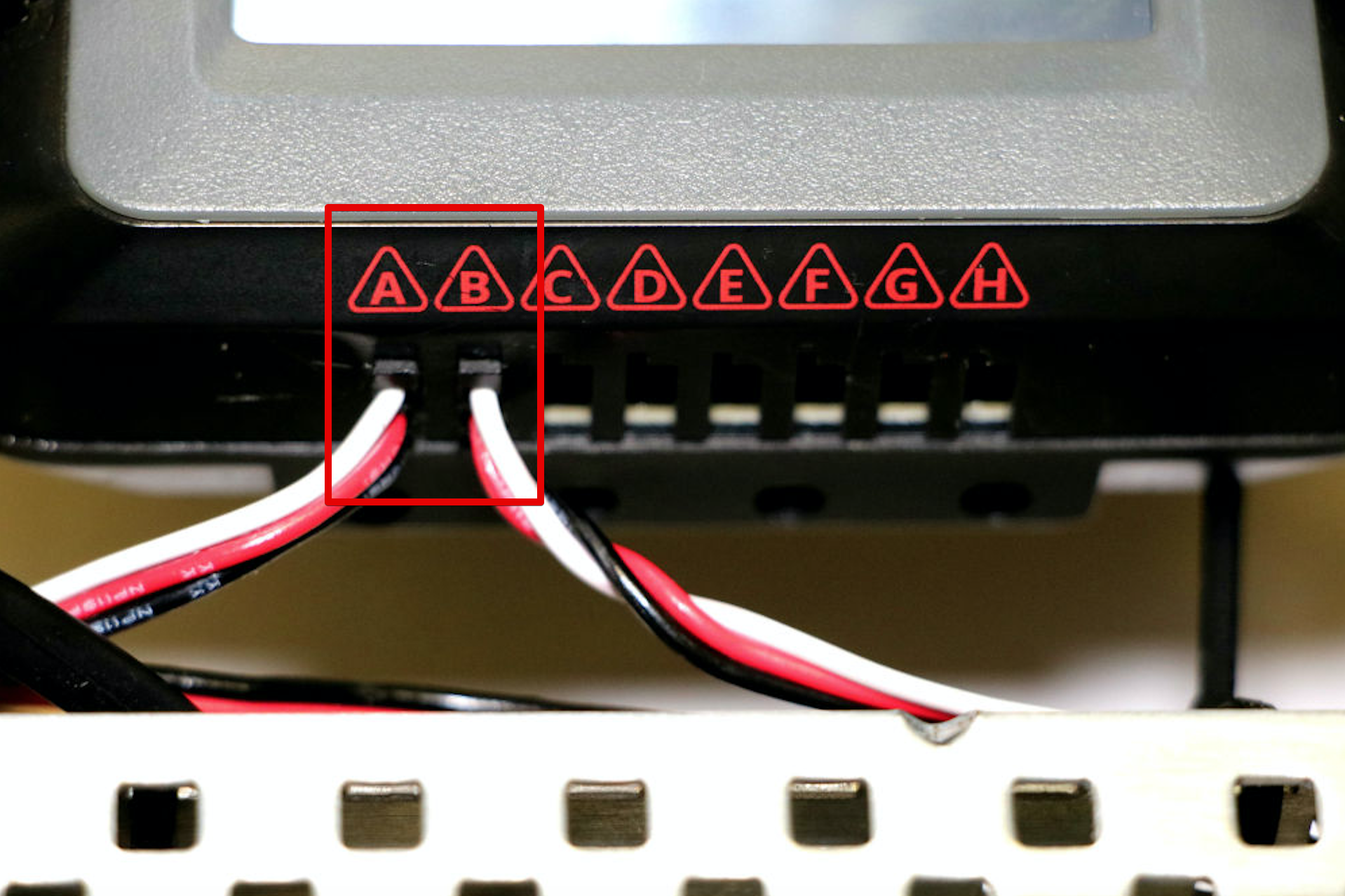

Collega il cavo dell'interruttore del paraurti sinistro alla porta A e il cavo dell'interruttore del paraurti destro alla porta B.

Stringere completamente le fascette in modo che siano ben fissate, quindi tagliare la plastica in eccesso.

Sostituisci la batteria V5 nei suoi fermagli e ricollega la batteria al cervello.

NOTA: È possibile utilizzare un'etichetta (nastro, adesivi, ecc.) su un sensore o su qualsiasi componente cablato per indicare la porta a cui è collegato.
