Il motore V5 Smart Motor ha tre opzioni per cartucce ad ingranaggi interne facili da sostituire. È disponibile una cartuccia con cappuccio rosso con un rapporto di trasmissione in uscita di 36:1 (100 giri/min) per coppia elevata & bassa velocità, ideale per sollevare bracci, artigli mobili e altri meccanismi a coppia elevata. È disponibile una cartuccia con cappuccio verde con un rapporto di trasmissione in uscita di 18:1 (200 giri/min) per un rapporto di trasmissione standard per applicazioni di trasmissione. È disponibile una cartuccia con cappuccio blu con un rapporto di trasmissione in uscita di 6:1 (600 giri/min) per coppia bassa & velocità elevata, ideale per rulli di aspirazione, volani o altri meccanismi a movimento rapido. La cartuccia dell'ingranaggio del motore intelligente V5 può essere cambiata utilizzando i seguenti passaggi.

Rimuovere il tappo che copre la cartuccia dell'ingranaggio del motore intelligente V5

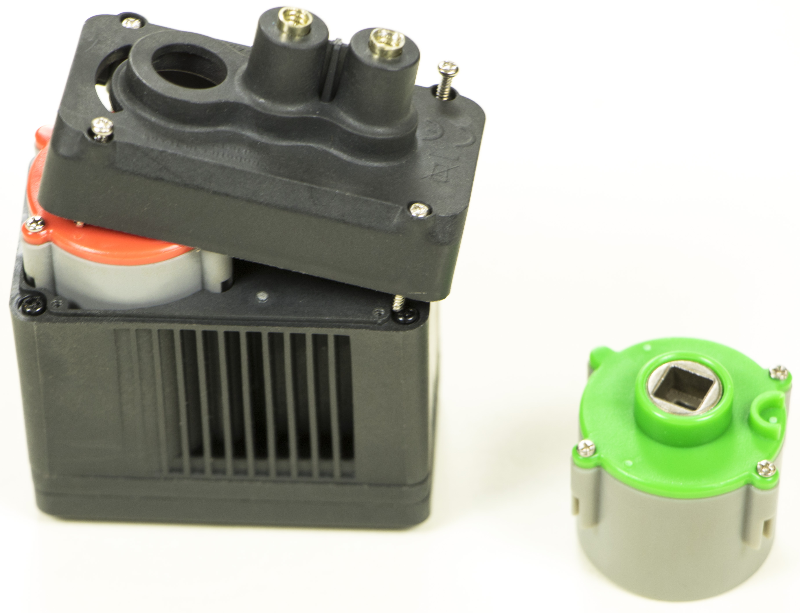

Motore intelligente V5 con il tappo svitato e sollevato per mostrare la cartuccia degli ingranaggi sottostante. Nell'esempio, la cartuccia dell'ingranaggio è arancione e verrà sostituita con una cartuccia dell'ingranaggio verde.

Svitare le quattro viti che fissano il tappo del V5 Smart Motor alla carrozzeria.

Mettere da parte il tappo e le quattro viti.

Sostituisci la cartuccia dell'ingranaggio del motore intelligente V5 con la sua sostituzione

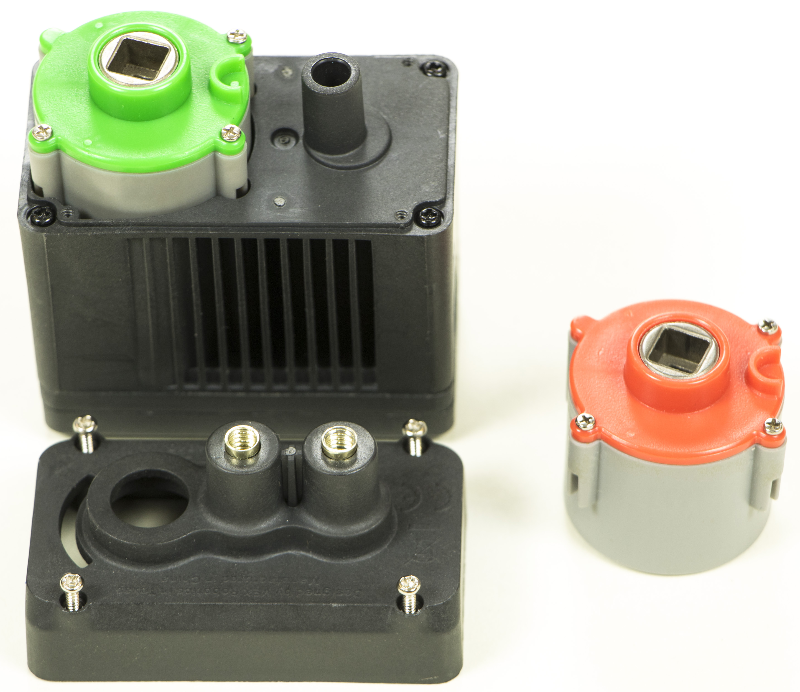

Motore Smart V5 con il tappo rimosso e le cartucce degli ingranaggi sostituite, quindi ora il motore Smart sta utilizzando la cartuccia verde.

Estrarre la cartuccia dell'ingranaggio del motore intelligente V5.

Posizionare la nuova cartuccia nella camera della cartuccia.

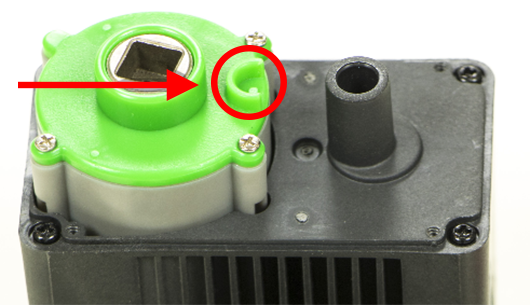

Primo piano della nuova cartuccia ingranaggi nello Smart Motor per indicare il corretto orientamento. La cartuccia dell'ingranaggio presenta una tacca semicircolare in rilievo e deve essere orientata verso il centro del motore per consentire il rimontaggio del coperchio.

NOTA: Assicurarsi che la tacca di allineamento semicircolare sollevata sia orientata nel modo giusto, altrimenti il cappuccio non si riavviterà.

Sostituire il tappo e le viti

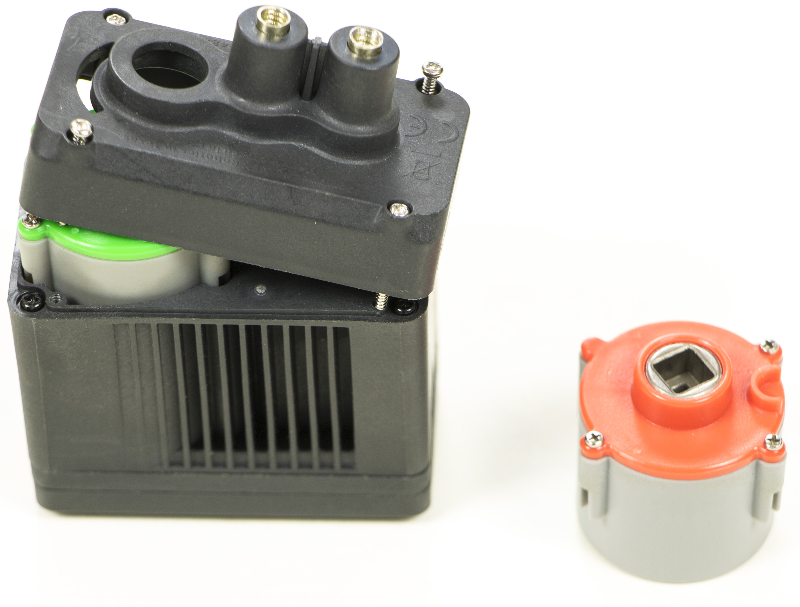

Motore intelligente V5 con la nuova cartuccia ingranaggi verde installata con successo. Il coperchio del motore è stato rimesso al suo posto, ma non è ancora stato avvitato.

Rimetti il tappo al motore intelligente V5.

Stringere nuovamente le viti finché non sono fissate.

Per maggiori informazioni sui motori intelligenti V5, consultare l'articolo Come il motore intelligente V5 migliora l'esperienza utente.

I motori intelligenti V5 e le cartucce per ingranaggi aggiuntive possono essere acquistati su https://www.vexrobotics.com/276-4840.html.
