Comprendere gli indicatori luminosi - IQ Brain (1a generazione)

Il colore del LED del cervello indica lo stato del cervello, della batteria del robot VEX IQ e del collegamento radio VEX IQ.

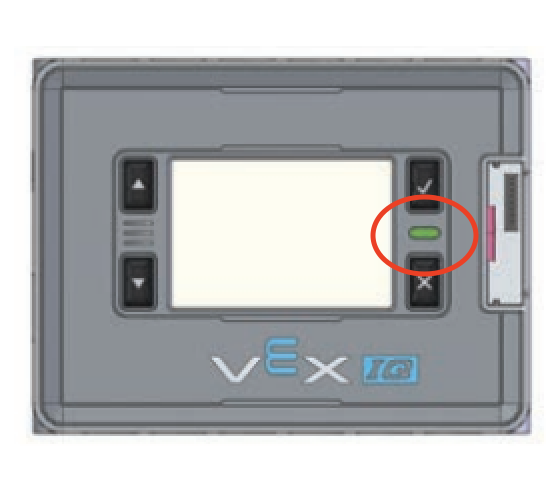

Cervello con la spia LED evidenziata. La spia si trova tra i pulsanti Check e X.

Colore LED   Stato

Icona di una spia luminosa verde fissa.

 Verde fisso Brain ON - Livello batteria robot sufficiente - SENZA collegamento radio (ricerca).

Icona di una spia verde lampeggiante.

 Verde lampeggiante Brain ON - Livello batteria robot sufficiente - con buon collegamento radio.

Icona di una spia rossa fissa.

 Rosso solido Livello batteria robot basso - senza collegamento radio

Icona di una spia rossa lampeggiante.

 Rosso lampeggiante Livello batteria robot basso: collegamento radio buono

Nota: a seconda del carico della batteria, se la batteria scende nella zona rossa, il LED rimarrà di quel colore fino allo spegnimento, ma lo schermo LCD del Robot Brain mostrerà sempre il livello di tensione attuale.
