Risoluzione dei problemi della batteria VEX IQ (1a generazione) tramite ricarica manuale – Biblioteca VEX

La ricarica manuale della batteria del robot VEX IQ è una tecnica di risoluzione dei problemi che dovrebbe essere provata solo se la batteria non funziona e la ricarica non è riuscita. In questa situazione, vedrai l'indicatore luminoso sul caricabatteria IQ lampeggiare in rosso quando la batteria è inserita. La ricarica manuale in altri momenti potrebbe causare danni alla batteria del robot.

Fase 1: Raccogliere i componenti necessari.

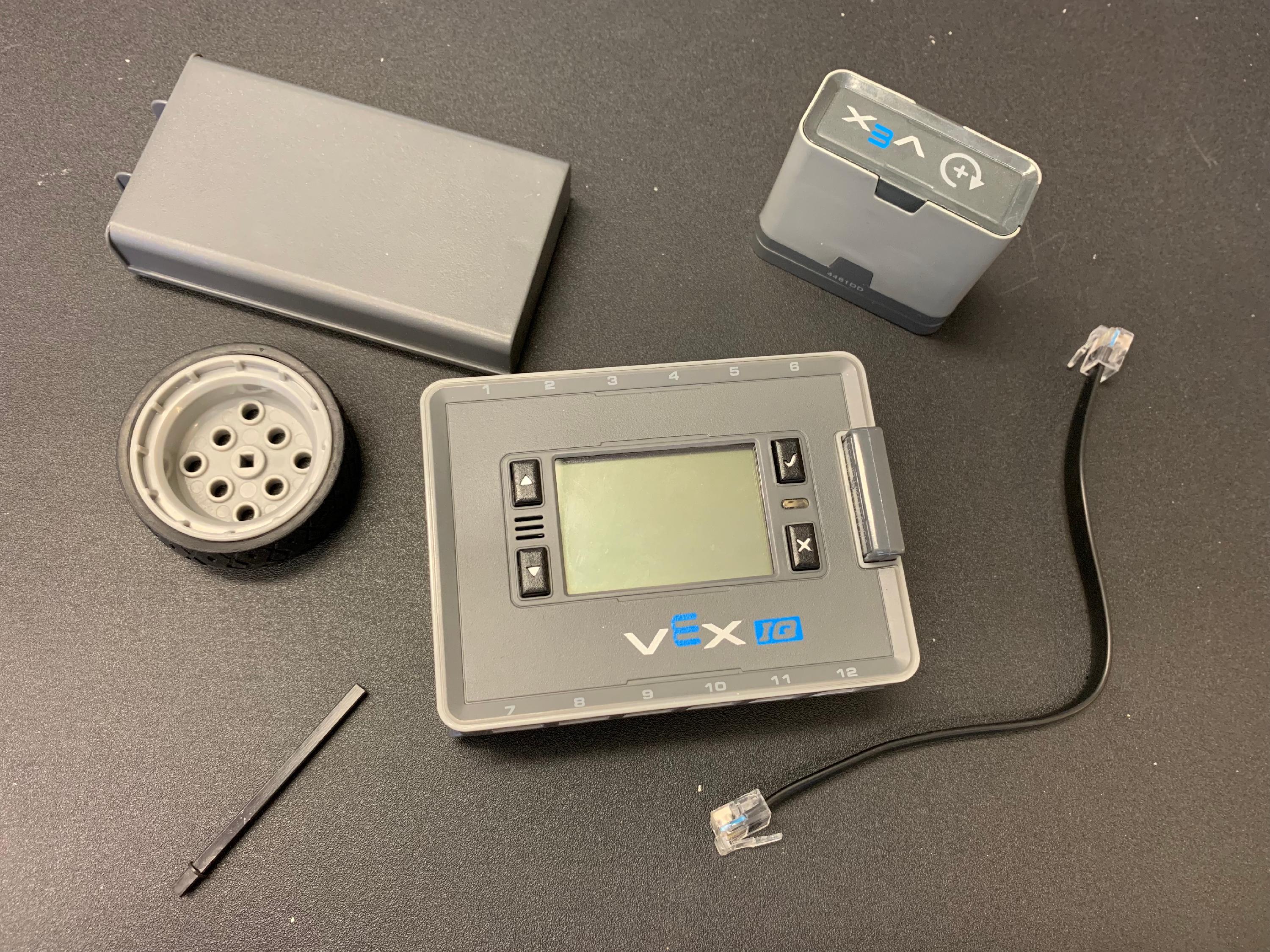

Uno Smart Motor, un albero motore, un IQ Brain, una batteria IQ, un cavo intelligente e una ruota posizionati insieme su un tavolo.

Raccogli i seguenti elementi:

1 motore intelligente VEX IQ
Qualsiasi albero motore in metallo
Cervello robotico VEX IQ
Batteria del robot VEX IQ con guasto alla batteria del robot (LED rosso del caricatore lampeggiante)
1 cavo intelligente
1 Ruota o ingranaggio

Fase 2: Inserire la batteria del robot nel cervello.

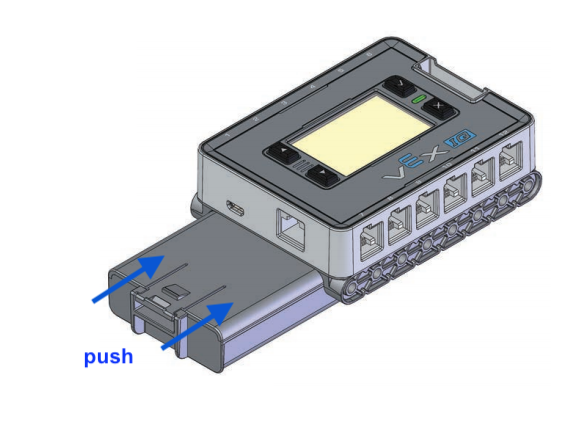

Lo schema mostra una batteria collegata a un IQ Brain. Una freccia indica che la batteria deve essere inserita nella porta di ricarica nella parte inferiore del Brain. La batteria è orientata con il fermo rivolto lontano dal cervello.

NOTA: Far scorrere la batteria del robot nel cervello fino a sentire lo scatto del fermo.

Fase 3: Collegare lo Smart Motor.

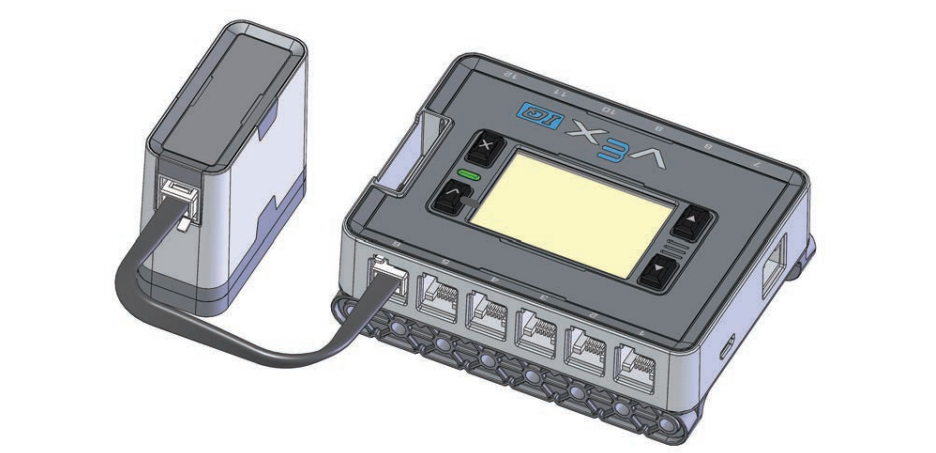

Schema di un IQ Brain con uno Smart Motor collegato a una delle sue Smart Port.

Collega lo Smart Motor a qualsiasi Smart Port utilizzando uno Smart Cable.

Tirare delicatamente entrambe le estremità dello Smart Cable per assicurarsi che sia fissato saldamente.

NOTA: Assicurarsi che entrambe le estremità dello Smart Cable siano inserite completamente. Quando vengono collegati, si dovrebbe sentire un clic.

NOTA: Assicurarsi che lo Smart Motor sia l'unico dispositivo collegato al Brain.

Fase 4: Fissare la ruota.

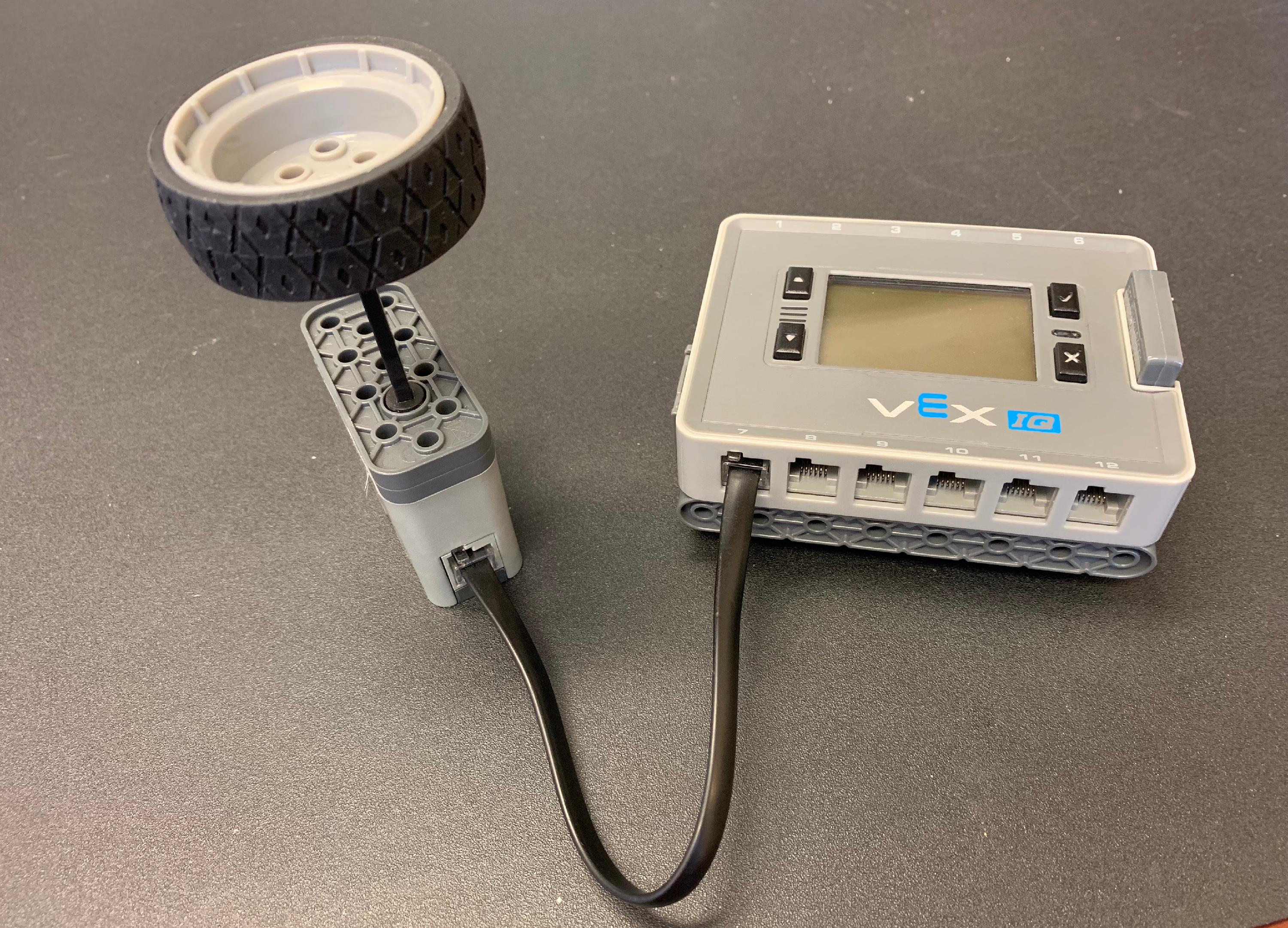

Un cervello con QI e batteria è posizionato su un tavolo. Uno Smart Motor è collegato a una delle sue Smart Port. Un albero motore attaccato a un pezzo di ruota è collegato al motore intelligente, in modo che quando la ruota gira, anche il motore intelligente gira.

Inserire l'albero motore nello Smart Motor.

Collegare la ruota all'albero motore.

NOTA: Assicurarsi che l'albero motore sia inserito correttamente in modo che la ruota non scivoli lungo l'albero.

Fase 5: ruotare la rotella.

Un cervello con QI e batteria è posizionato su un tavolo. Uno Smart Motor è collegato a una delle sue Smart Port. Un albero motore fissato a un pezzo di ruota è collegato allo Smart Motor. Le frecce indicano che il pezzo della ruota deve essere ruotato rapidamente.

Ruotare rapidamente l'ingranaggio/ruota avanti e indietro per circa un minuto.

Rimuovere la batteria del robot dal cervello dopo circa un minuto e posizionare rapidamente la batteria del robot sul caricabatteria.

NOTA: Quando si ruota l'ingranaggio/ruota, la luce LED del cervello lampeggerà e/o lo schermo LCD del cervello lampeggerà. Il cervello potrebbe accendersi.

NOTA: Se la carica manuale ha avuto esito positivo, la luce LED sul caricabatteria sarà rossa fissa dopo che la batteria del robot è stata inserita nella base.

Se la procedura precedente non funziona, contatta il supporto VEX all'indirizzo support@vex.com.
