Collegare un cavo intelligente V5 al dispositivo

Motore intelligente V5 con cavo intelligente collegato alla porta per cavi.

Spingi l'estremità di uno Smart Cable V5 nella porta del cavo del dispositivo finché non scatta in posizione.

Nell'immagine sopra viene utilizzato uno Smart Motor V5.

Collegare il cavo intelligente V5 al cervello robotico V5

Motore intelligente V5 con il suo cavo intelligente collegato alla decima porta intelligente del V5 Brain.

Spingi l'altra estremità del cavo in una porta del Robot Brain V5 finché non scatta in posizione.

In questa immagine per la connessione è stata scelta la porta 10. Puoi scegliere qualsiasi porta aperta.

Controlla la schermata Informazioni dispositivo per vedere il nuovo dispositivo

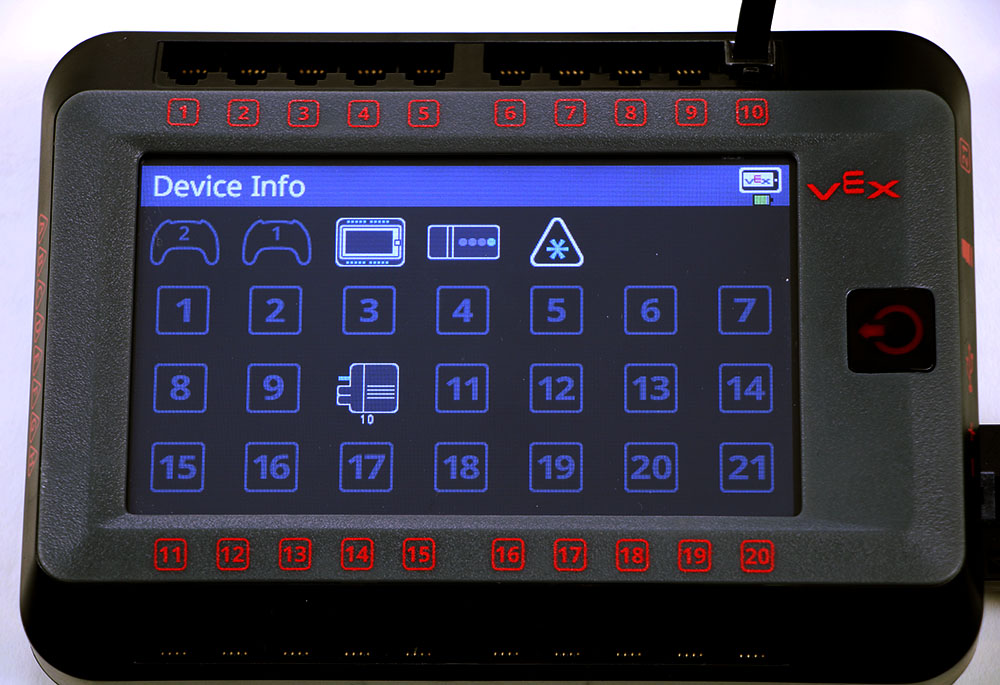

La schermata Brain è visualizzata nel menu Informazioni dispositivo, che contiene un elenco di tutte le porte intelligenti del Brain e dei dispositivi connessi. In questo esempio, c'è una batteria robot collegata e c'è uno Smart Motor collegato alla porta 10.

Premi l'icona Dispositivi nella schermata iniziale di V5 Robot Brain per verificare che il dispositivo sia riconosciuto sulla porta a cui ti sei connesso.
