Nota: Le immagini in questo articolo mostrano un controller VEX IQ (1a generazione), seguire gli stessi passaggi per installare le batterie in un controller VEX IQ (2a generazione).

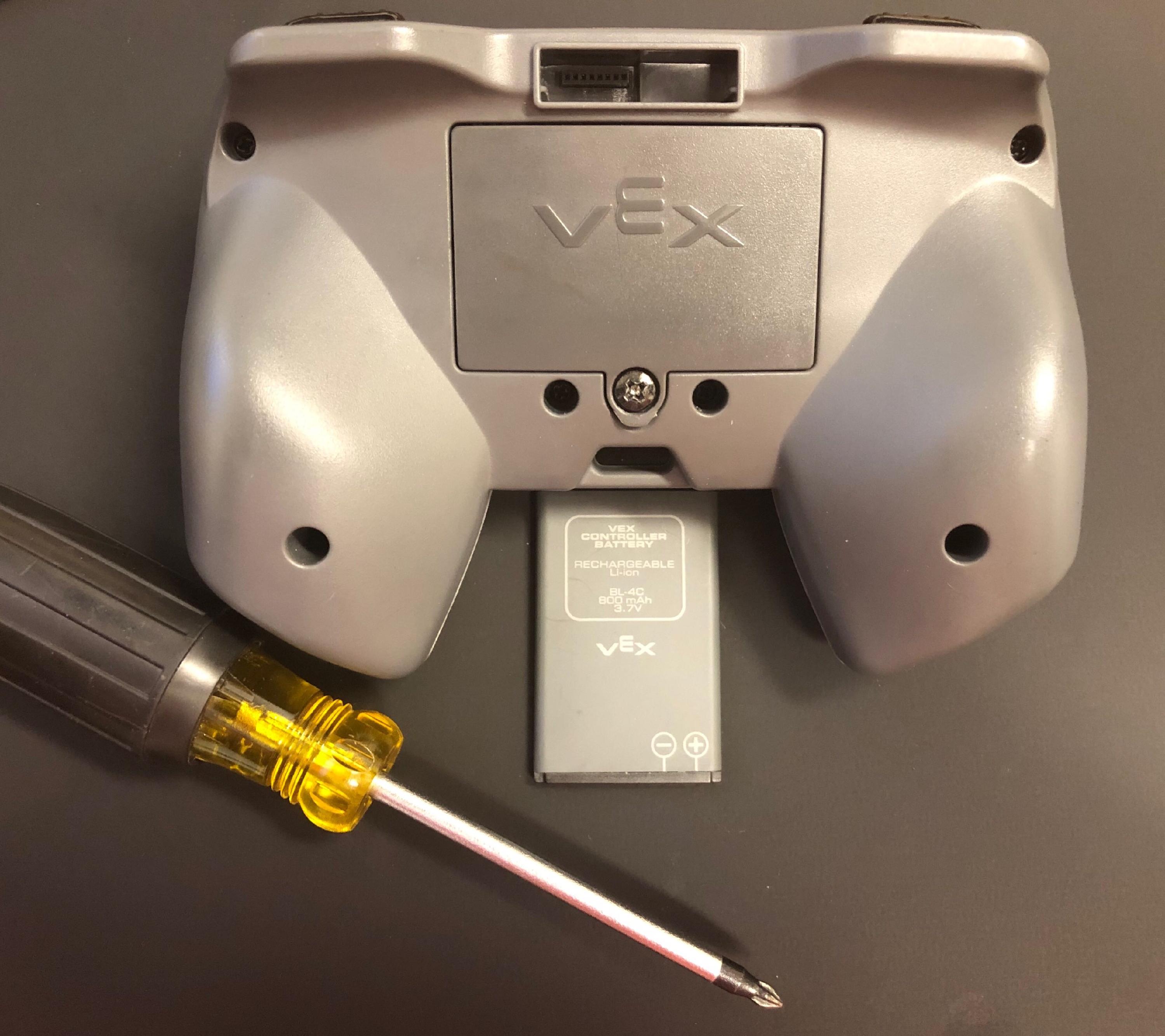

IQ Controller, batteria IQ Controller e un cacciavite a croce posizionati insieme su un tavolo.

Preparare quanto segue per installare la batteria del controller:
- Controller VEX IQ
- Batteria del controller VEX IQ
- cacciavite a stella

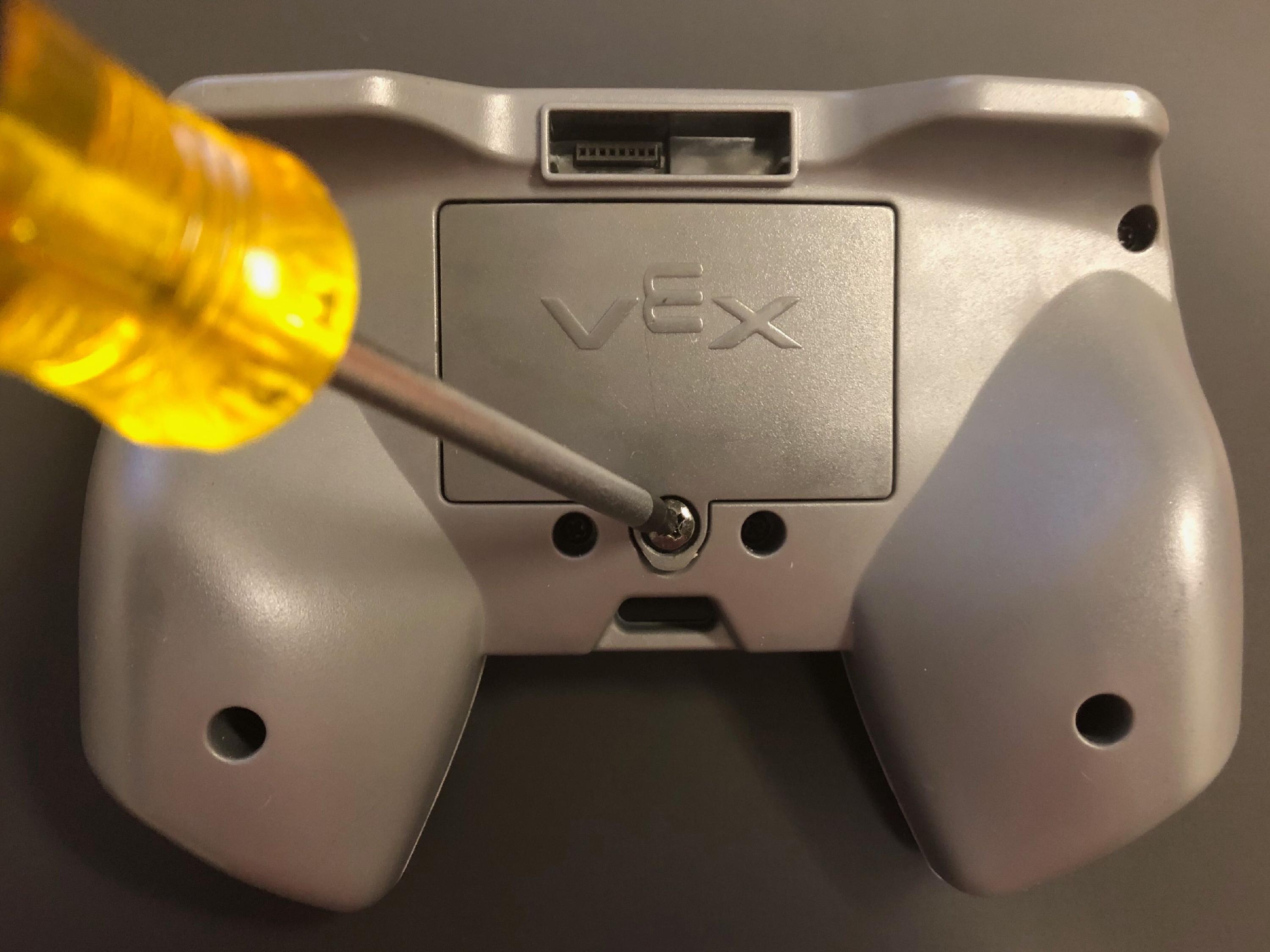

Cacciavite a croce utilizzato per allentare la vite sullo sportello della batteria del controller.

Aprire lo sportello della batteria del controller.
- Utilizzare il cacciavite Phillips per allentare la vite e rimuovere lo sportello della batteria.

Nota: Il controller VEX IQ (2a generazione) ha 2 viti.

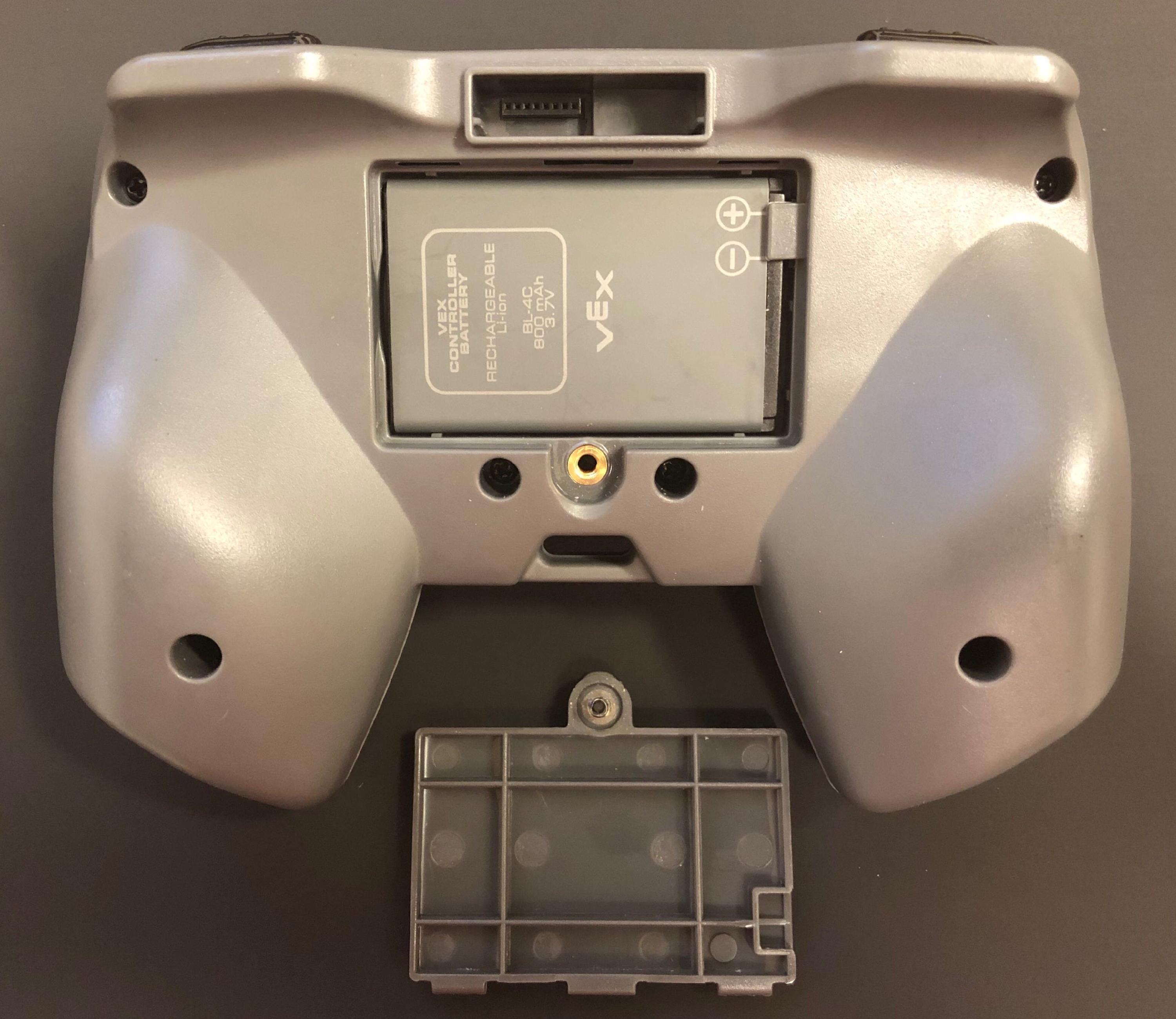

Controller con lo sportello della batteria aperto e una nuova batteria inserita. La batteria presenta delle icone positive e negative che devono essere allineate con quelle presenti sul Controller. In questa immagine le icone della batteria si trovano nell'angolo in alto a destra dello slot della batteria.

Posizionare la batteria all'interno del controller.
- Mantenere il lato stampato della batteria del controller rivolto verso l'alto e allineare i contrassegni negativo (-) e positivo (+) con i contrassegni all'interno del controller.
- Far scorrere la batteria nel controller mantenendola sotto la linguetta di plastica a destra vicino ai contrassegni positivo e negativo.

Cacciavite a croce utilizzato per stringere la vite sullo sportello della batteria del controller.

Sostituire lo sportello della batteria del controller.
- Riposiziona lo sportello della batteria e riavvitalo in posizione.
