V5 Battery Medic è uno strumento diagnostico incluso in V5 Firmware Utility, progettato per valutare lo stato e le condizioni della batteria V5. Questa funzione fornisce informazioni dettagliate sulla batteria, tra cui le tensioni delle singole celle, il conteggio degli errori di sovratensione e la tensione complessiva del pacco. Per utilizzare V5 Battery Medic e diagnosticare e monitorare le condizioni della batteria V5, seguire i passaggi indicati di seguito:
Prima di iniziare, assicurati di disporre della versione più recente dell'utilità firmware V5.
Collega il V5 Robot Brain collegato alla batteria al computer e apri l'utilità firmware V5
Collega la batteria del robot V5 al cervello del robot V5, quindi collega il cervello al computer.
Aprire l'utilità firmware V5 e verificare che V5 Robot Brain sia aggiornato e installare l'ultimo aggiornamento firmware, se necessario.

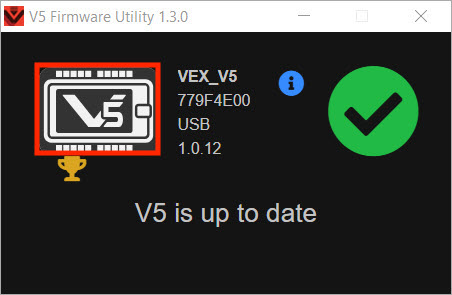

Tieni premuti i tasti Shift e v sulla tastiera del computer, quindi fai clic sull'icona V5 sull'utilità firmware V5 con il mouse. L'icona è evidenziata in alto in un rettangolo rosso.

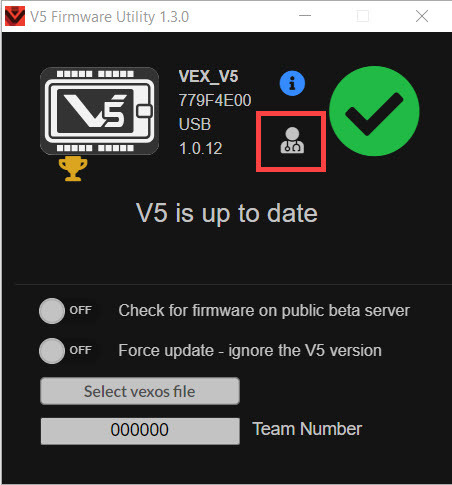

Fare clic sull'icona Battery Medic
Fai clic sulla piccola icona rossa Battery Medic che appare sotto l'icona delle informazioni. L'icona è evidenziata in alto in un rettangolo rosso.

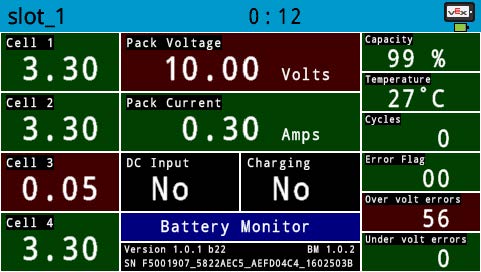

Guarda la schermata Diagnostica batteria
Riconoscere che la colorazione rosso scuro di alcune celle indica che i valori in quelle celle non sono ideali. La tensione del pacco è bassa e si sono verificati più di 50 errori di sovratensione.
Si noti che la cella 3 non sembra trattenere una carica perché il suo valore visualizzato è molto inferiore rispetto alle altre tre celle.
Sostituisci una batteria del robot V5 con una diagnostica simile a questa con una batteria del robot V5 con prestazioni migliori.
NOTA: La schermata Diagnostica batteria viene visualizzata sul V5 Robot Brain.
