Utilizzi VEX IQ (2a generazione)? Vedi questo articolo.

Fase 1: raccogliere i componenti necessari.

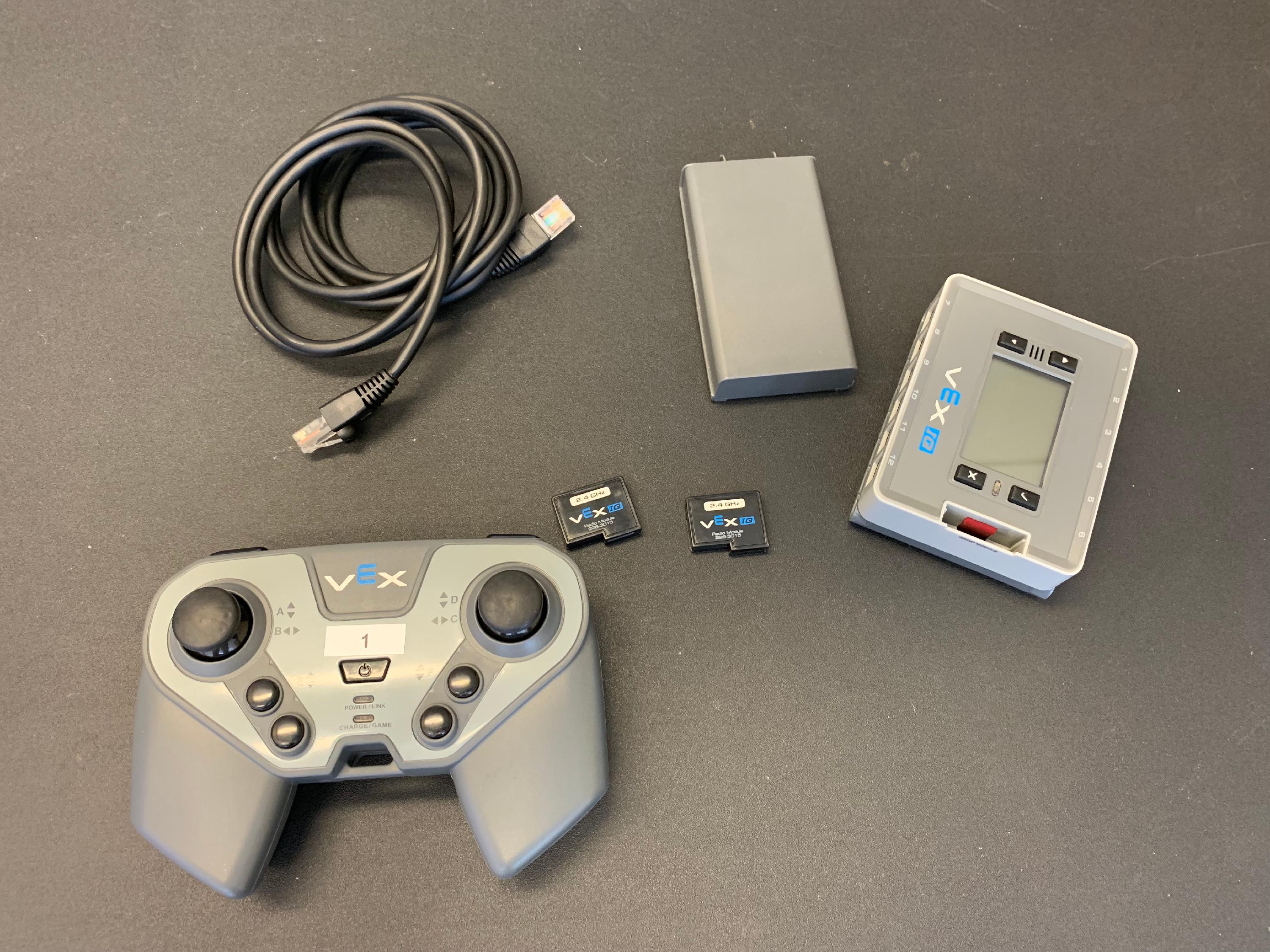

Controller, cervello, batteria, cavo di collegamento e due radio corrispondenti posizionati insieme su un tavolo.

Raccogli i seguenti elementi:

Controller VEX IQ con radio VEX IQ inserita
Cavo di collegamento
Cervello VEX IQ con una batteria del robot VEX IQ carica e con una radio VEX IQ corrispondente a quella del controller

NOTA: Le radio mostrate sono un tipo tra diversi. Clicca qui per leggere informazioni sui tre tipi radio.

NOTA: Assicurarsi che le radio siano inserite nel Controller e nel Brain:

Fare clic su qui per l'articolo "Come installare e rimuovere un controller radio VEX IQ".
Fare clic su qui per l'articolo "Come installare e rimuovere una radio cerebrale robotica VEX IQ".

Passaggio 2: collega i dispositivi.

Controller collegato al cervello tramite un cavo di collegamento.

Assicurarsi che entrambi i dispositivi siano spenti prima di collegarli.

Collega il controller al cervello utilizzando il cavo di collegamento.

Passaggio 3: controlla la connettività cablata.

Schermata Brain con l'icona Tether evidenziata in alto a destra, a indicare che il controller è stato collegato tramite cavo.

Fare clic sul pulsante Controlla per accendere il cervello.

Verificare che il controller sia collegato visualizzando il simbolo di connessione del cavo in alto a destra sullo schermo accanto all'icona della batteria.

Passaggio 4: verifica la connettività wireless.

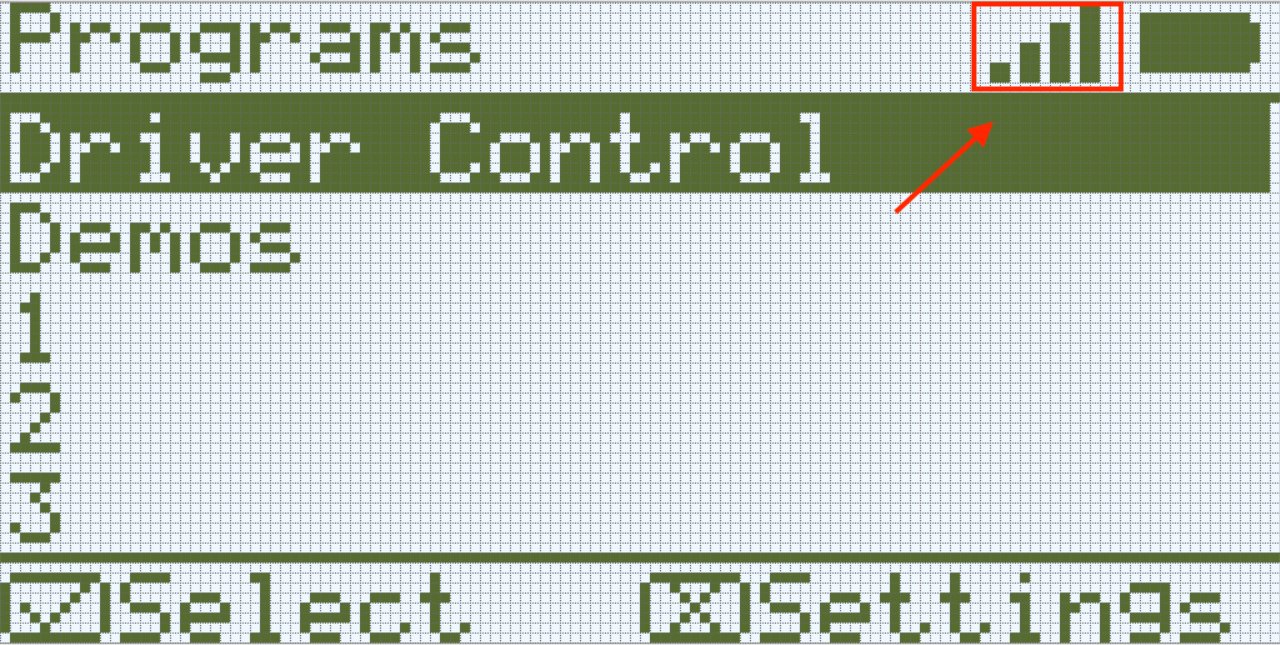

Schermata Brain con l'icona della connessione wireless evidenziata in alto a destra, a indicare che il controller è connesso in modalità wireless.

Scollegare il controller dal cervello rimuovendo il cavo.

Verificare che il Controller sia connesso al Brain in modalità wireless visualizzando il simbolo di connessione wireless nell'angolo in alto a destra dello schermo accanto all'icona della batteria. Se Brain e Controller non sono collegati, spegnili entrambi e ripeti la procedura.

NOTA: Quando si è connessi in modalità wireless, il LED del cervello e il LED di alimentazione/collegamento del controller dovrebbero entrambi lampeggiare.

NOTA: Se l'icona in alto a destra dello schermo non assomiglia a quella mostrata, fare clic qui per l'articolo "Informazioni sulle icone di connettività del cervello robotico VEX IQ".
