Interpretazione delle spie e degli errori della batteria V5 – Biblioteca VEX

Gli indicatori LED sulla batteria V5 possono fornirti informazioni sullo stato di carica e farti sapere se c'è un problema con la batteria. Gli indicatori luminosi si illuminano di verde per mostrare lo stato di carica e si illuminano o lampeggiano di rosso per avvisare che la carica della batteria non è riuscita o che la batteria non funziona. Questo articolo ti mostrerà come interpretare le spie e gli errori della batteria V5.

Interpretare le spie della batteria durante la ricarica

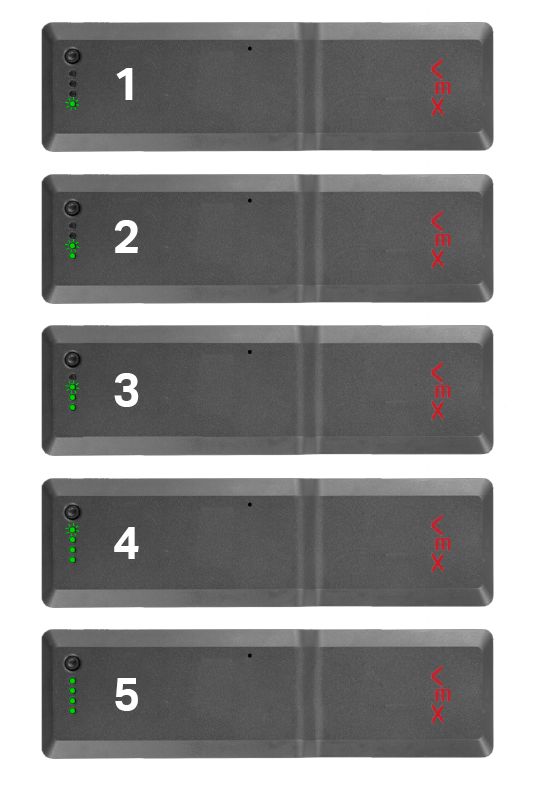

Illustrazione che mostra l'interpretazione delle spie luminose della batteria durante la ricarica del sistema robotico VEX V5, evidenziando le diverse configurazioni di luce e il loro significato per la risoluzione dei problemi relativi allo stato della batteria.

Fare riferimento all'immagine a sinistra. Accanto a ciascuna delle luci verdi lampeggianti è scritta una descrizione che spiega le fasi di carica della batteria.

NOTA:Man mano che la carica avanza, il numero di luci verdi lampeggianti aumenterà. Quando la batteria è completamente carica, tutte e quattro le luci si illumineranno per un breve periodo e poi si spegneranno. Tutte e quattro le luci LED verdi lampeggeranno una volta ogni cinque secondi quando la batteria viene caricata mentre è ancora collegata al caricabatterie.

Interpretare le spie luminose della batteria quando è scarica

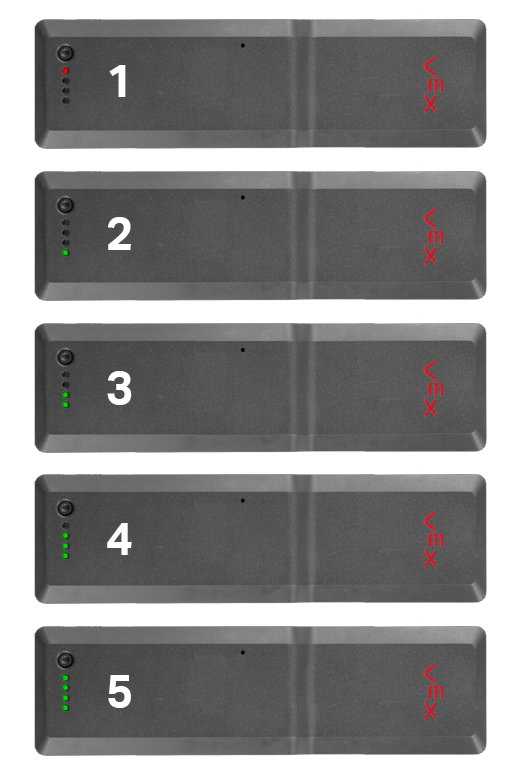

Diagramma che illustra l'interpretazione delle spie luminose della batteria su un dispositivo V5 quando è scarica, evidenziando le diverse sequenze di accensione e il loro significato per la risoluzione dei problemi.

Premere il pulsante circolare nero dell'indicatore della batteria per visualizzare la carica della batteria.

Fare riferimento all'immagine a sinistra. Accanto a ciascuna delle luci verdi lampeggianti è scritta una descrizione che spiega le fasi di carica della batteria quando è scarica.

Come interpretare gli errori della batteria V5

Risolvere l'errore quando un LED rosso lampeggiante è nella quarta posizione

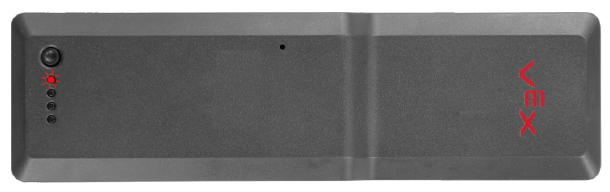

Diagramma di flusso che illustra i passaggi per risolvere l'errore indicato da un LED rosso lampeggiante nella quarta posizione su un robot VEX V5, parte della guida alla risoluzione dei problemi.

Caricare la batteria il prima possibile se la luce LED rossa lampeggia cinque volte al secondo. Ciò indica che la batteria è quasi scarica.

NOTA: Se il caricabatterie è collegato mentre il LED lampeggia, continuerà a lampeggiare finché la tensione interna non sarà aumentata al di sopra del livello critico e la batteria sarà considerata nuovamente stabile.

Correggere l'errore quando i LED lampeggianti si trovano nella terza e quarta posizione

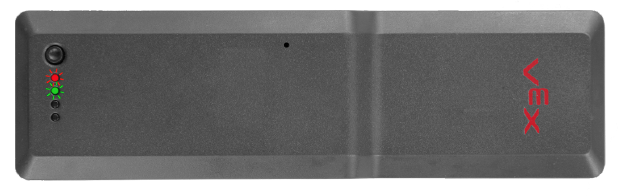

Diagramma che mostra come correggere l'errore quando i LED lampeggianti si trovano nella terza e quarta posizione su un robot V5, utilizzato per la risoluzione dei problemi nella robotica.

Notare il LED rosso e verde che lampeggia velocemente (per vexos 1.0.3 o successivo). Ciò indica un errore di sovratensione.

Lasciare che la batteria scenda al di sotto della soglia predeterminata e l'errore verrà cancellato.

Ricollegare la batteria al caricabatterie per verificare che l'errore sia stato eliminato.

Riconoscere l'errore quando i LED lampeggianti indicano una cella difettosa

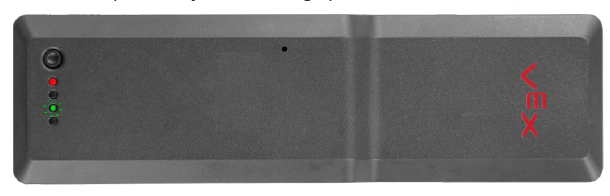

Diagramma che illustra l'indicazione di errore tramite LED lampeggianti su un robot VEX V5, evidenziando un potenziale problema con una cella difettosa nella batteria.

Capire quando la batteria mostra il LED rosso con uno qualsiasi dei LED verdi che lampeggia brevemente (una volta al secondo), è stato rilevato un guasto della cella interna e la batteria è sostanzialmente scarica.

NOTA:Questa sequenza LED indica che la batteria ha almeno una cella difettosa. Si consiglia di sostituire la batteria.

Comprendere l'errore quando un LED rosso lampeggiante è nella quarta posizione

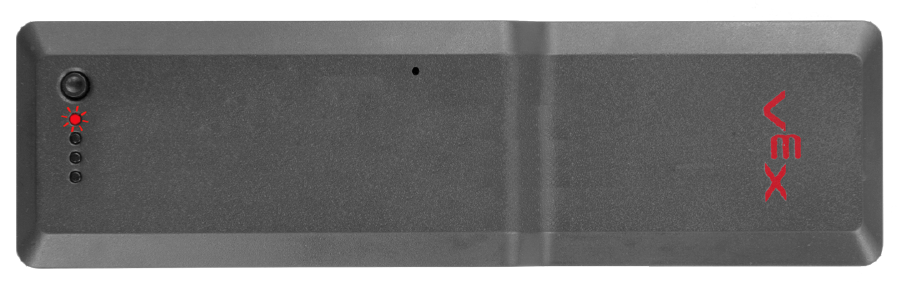

Diagramma che illustra l'errore indicato da un LED rosso lampeggiante nella quarta posizione su un dispositivo robotico VEX, utilizzato per scopi di risoluzione dei problemi.

Scollegare il caricabatterie per eliminare l'errore se si verifica un LED rosso che lampeggia lentamente una volta al secondo.

Distinguere i lampeggi veloci e lenti nella prima e nella quarta posizione

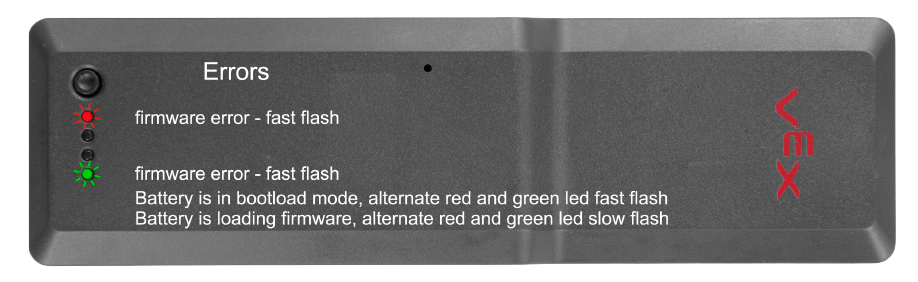

Diagramma che illustra la distinzione tra lampeggi rapidi e lenti nella prima e quarta posizione, rilevante per la risoluzione dei problemi della categoria V5.

Collegare la batteria a un V5 Brain con firmware valido se i LED rosso e verde si trovano nella prima e nella quarta posizione e lampeggiano velocemente alternativamente. Ciò indica che la batteria è in modalità di avvio del firmware.

Risolvere l'errore quando tutti i LED lampeggiano

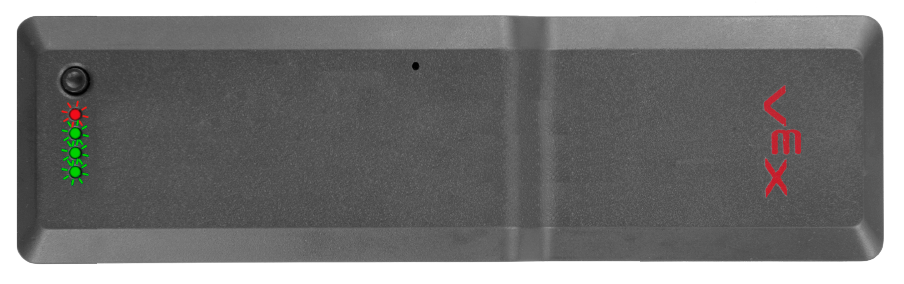

Diagramma che illustra i passaggi per risolvere il problema di tutti i LED lampeggianti su un dispositivo V5, evidenziando i componenti chiave e le azioni da intraprendere.

Identificare se tutti i LED rossi e verdi lampeggiano molto velocemente. Se ciò si verifica e il caricabatterie è collegato, ciò indica che la batteria è in modalità di avvio del firmware.

Scollegare il caricabatterie per consentire un aggiornamento del firmware in modo da consentire lo spegnimento di tutti i LED, quindi connettersi al cervello V5.

Risolvere l'errore quando nessun LED si accende

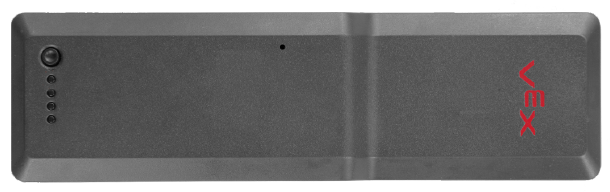

Guida alla risoluzione dei problemi per il sistema robotico V5 che illustra i passaggi per risolvere il problema dell'assenza di illuminazione dei LED, con una checklist e indicatori visivi per la diagnosi.

Collegare la batteria al caricabatterie e attendere un'ora prima di scollegarla.

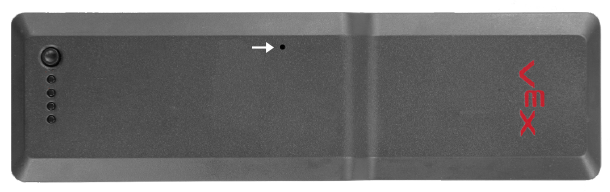

Se le luci non si accendono durante il processo di ricarica né si accendono dopo aver premuto il pulsante sulla batteria, utilizzare una graffetta o un oggetto di dimensioni simili e premere il pulsante di ripristino sulla batteria mostrato di seguito.

Diagramma di flusso che illustra i passaggi per la risoluzione dei problemi relativi ai LED non funzionanti sui dispositivi V5, evidenziando le azioni chiave da intraprendere per una risoluzione efficace del problema.

Collegare nuovamente la batteria al caricabatterie e attendere un'ora prima di scollegarla.

Se il problema persiste, la batteria è difettosa e dovresti inviare un'e-mail al supporto VEX all'indirizzo support@vex.com.
