VEX V5 Robotics Competition (V5RC) Virtual Driving Skills ti consente di collegare un controller VEX V5 al tuo computer per esercitarti nelle partite di Driving Skills. Questo articolo illustra le opzioni e le impostazioni di pratica disponibili.

Nota:Virtual Driving Skills è disponibile solo se si utilizza un browser Chrome.

Giocare a una partita di pratica di abilità di guida virtuale

Accedi alle abilità di guida virtuale per V5RC qui.

Prima di iniziare, assicurati di aver connesso il tuo controller VEX V5 a Virtual Driving Skills e alla tua Virtual Skills Key.

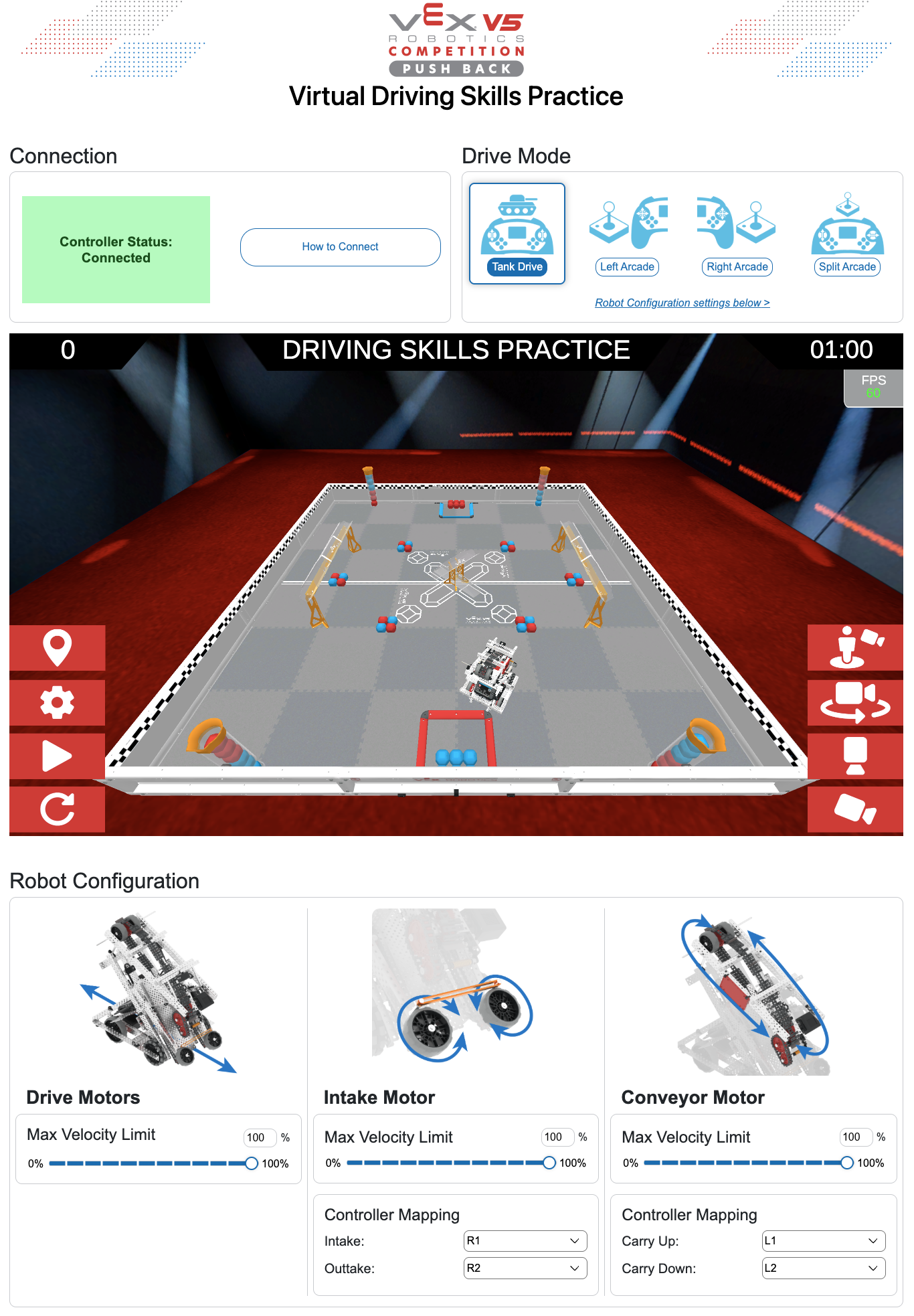

Dopo aver effettuato l'accesso utilizzando la tua Virtual Skills Key e aver collegato il tuo VEX V5 Controller, la partita di pratica di abilità di guida virtuale sarà pronta per essere giocata. Lo stato del controller apparirà in verde e Connesso nell'angolo in alto a sinistra, e l'Hero Bot sarà nella posizione di partenza.

Una vista ravvicinata dell'angolo inferiore sinistro della finestra Driving Skills Practice, con il pulsante Play, un triangolo bianco rivolto verso destra, evidenziato in un riquadro rosso. Il pulsante di riproduzione si trova verticalmente tra l'icona delle impostazioni e il pulsante di ripristino.

Per iniziare la partita, premere il pulsante Gioca nell'angolo in basso a sinistra.

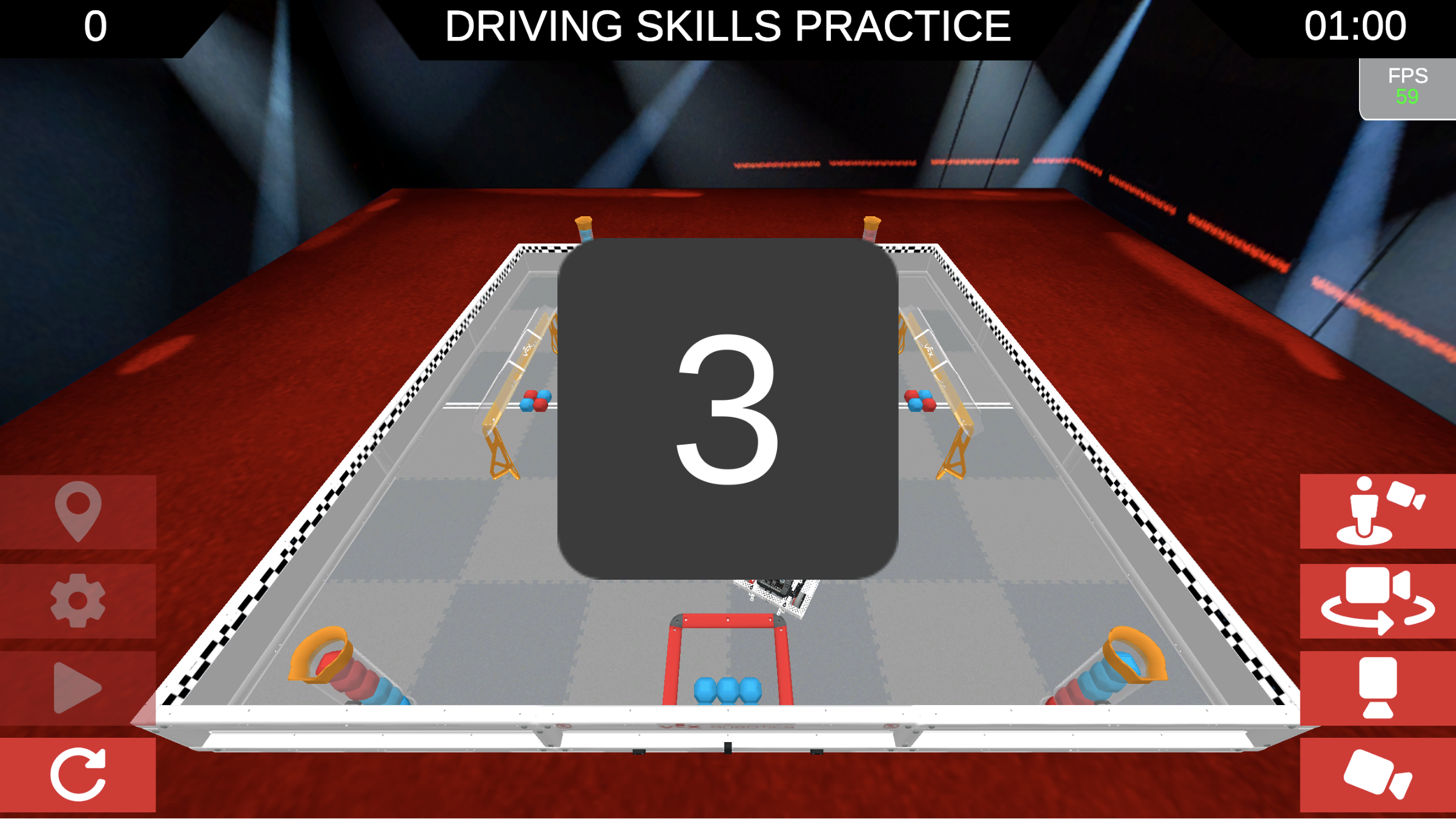

La finestra di pratica delle abilità di guida con un grande 3 al centro che mostra il conto alla rovescia per l'inizio della partita.

Al centro dello schermo apparirà un conto alla rovescia che ti consentirà di prepararti a iniziare a guidare utilizzando il controller.

Una vista ravvicinata dell'angolo in alto a destra della finestra di pratica delle abilità di guida che mostra il tempo rimanente della partita. Il tempo segna 29 secondi.

Durante la partita, il tempo rimanente viene visualizzato nell'angolo in alto a destra della finestra.

Una vista ravvicinata dell'angolo in alto a sinistra della finestra Abilità di guida che mostra il punteggio aggiornato in tempo reale durante la partita. Il punteggio è 1 punto.

Durante la partita, il tuo punteggio verrà aggiornato nell'angolo in alto a sinistra.

Una vista ravvicinata dell'angolo inferiore sinistro della finestra Abilità di guida che mostra il pulsante Stop, un esagono bianco, che compare al posto del pulsante Gioca durante una partita. Il pulsante Stop si trova verticalmente tra l'icona delle impostazioni e il pulsante di ripristino.

Per terminare la partita prima che scada il tempo, seleziona il pulsanteStopnell'angolo in basso a sinistra.

Schermata di fine partita che mostra i risultati dell'allenamento per il numero della squadra e il nome della squadra registrata. Il punteggio è 5 punti. Il pulsante Riprova nella parte inferiore dello schermo è evidenziato in una casella rossa, indicando cosa selezionare per giocare di nuovo.

Alla fine della partita verranno visualizzati il nome della tua squadra e il punteggio finale. Selezionare Riprova per chiudere questa finestra e reimpostare il campo.

Una vista ravvicinata dell'angolo inferiore sinistro della finestra Abilità di guida che mostra il pulsante Reimposta, una freccia circolare bianca. Il pulsante Reimposta si trova sotto l'icona delle impostazioni e il pulsante Riproduci.

Il pulsante Reset nell'angolo in basso a sinistra può essere utilizzato anche per reimpostare il layout del campo.

Selezione di una modalità di guida

La parte superiore destra della finestra di pratica delle abilità di guida mostra l'area di selezione della modalità di guida in un riquadro rosso. Al momento è selezionato Tank Drive e le opzioni Arcade sinistra, Arcade destra e Arcade divisa sono visualizzate in una riga.

Le opzioni di selezione della modalità di guida saranno visibili sopra la finestra di pratica delle abilità di guida virtuale.

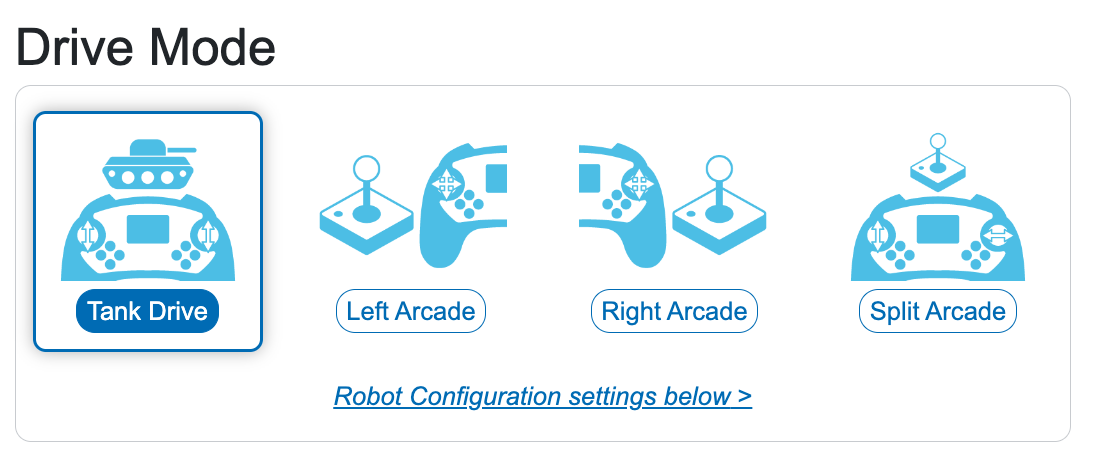

Una vista ravvicinata delle opzioni della modalità di guida, che mostra la modalità Tank Drive selezionata. Le altre tre opzioni si trovano sulla destra e sono: Arcade sinistra, Arcade destra e Arcade divisa.

La modalità di guida selezionata verrà visualizzata con il nome in blu scuro e l'icona sarà circondata da una linea blu.

Seleziona il nome della modalità di guida per modificare la configurazione.

Ogni modalità di guida modifica il modo in cui i joystick del controller controllano il movimento della trasmissione del robot.

Tank Drive: Il joystick sinistro controlla il motore sinistro, mentre il joystick destro controlla il motore destro.
Arcade sinistro: Tutti i movimenti (avanti, indietro, sinistra e destra) sono controllati con il joystick sinistro.
Arcade destro: Tutti i movimenti (avanti, indietro, sinistra e destra) sono controllati con il joystick destro.
Split Arcade: Il joystick sinistro controlla il movimento in avanti e indietro, mentre il joystick destro controlla le svolte a sinistra e a destra.

Impostazioni aggiuntive

Opzioni della fotocamera

Sono evidenziate quattro opzioni di telecamera per le abilità di guida virtuale. Icona della postazione di guida, icona della telecamera orbitale, icona dall'alto verso il basso e icona dell'inseguimento

Le opzioni della telecamera per il campo si trovano nell'angolo in basso a destra della finestra Pratica di guida virtuale.

Icona postazione conducente: Cambia la visuale in modo che metta la prospettiva del conducente.
Icona della telecamera Orbit:Fornisce una panoramica dell'intero campo.
Icona dall'alto verso il basso:Posiziona la telecamera direttamente sopra il campo.
Icona di inseguimento: segue il robot da dietro.

Configurazione del robot

Per modificare le velocità del robot e la mappatura dei pulsanti del motore, scorrere verso il basso fino alla sezione Configurazione robot.

La sezione Motori di azionamento dell'area Configurazione robot nella parte inferiore della pagina Abilità di guida. Nella parte superiore è riportato Drive Motors e vengono mostrate le opzioni per la velocità massima con un cursore da 0 a 100%.

La sezione Motori di azionamento consente di regolare la velocità massima di Dex tramite il cursore o inserendo un valore specifico nella casella di testo.

La sezione Motore di aspirazione dell'area Configurazione robot nella parte inferiore della pagina Abilità di guida. In alto si legge Motore di aspirazione e vengono mostrate le opzioni per la velocità massima con un cursore da 0 a 100%, nonché le opzioni di mappatura del controller per i pulsanti che controllano l'aspirazione e lo scarico

La sezione Motore di aspirazione consente di impostare la velocità massima per il motore di aspirazione e di assegnare i pulsanti del controller per i controlli di aspirazione.

Regolare la velocità utilizzando il cursore o digitando un valore nella casella di testo.

Cambia i pulsanti del controller selezionando i menu a discesa accanto a Intake e Outtake per scegliere i pulsanti preferiti.

La sezione Motore trasportatore dell'area Configurazione robot nella parte inferiore della pagina Abilità di guida. In alto si legge Conveyor Motor e vengono mostrate le opzioni per la velocità massima con un cursore da 0 a 100%, nonché le opzioni di mappatura del controller per i pulsanti che controllano la salita e la discesa

La sezione Motore del trasportatore consente di impostare la velocità massima del motore del trasportatore e di assegnare i pulsanti del controller per i controlli del trasportatore.

Regola la velocità utilizzando il cursore o digitando un valore nella casella di testo.

Cambia i pulsanti del controller selezionando i menu a discesa accanto a Porta su e Porta giù per scegliere i pulsanti preferiti.
