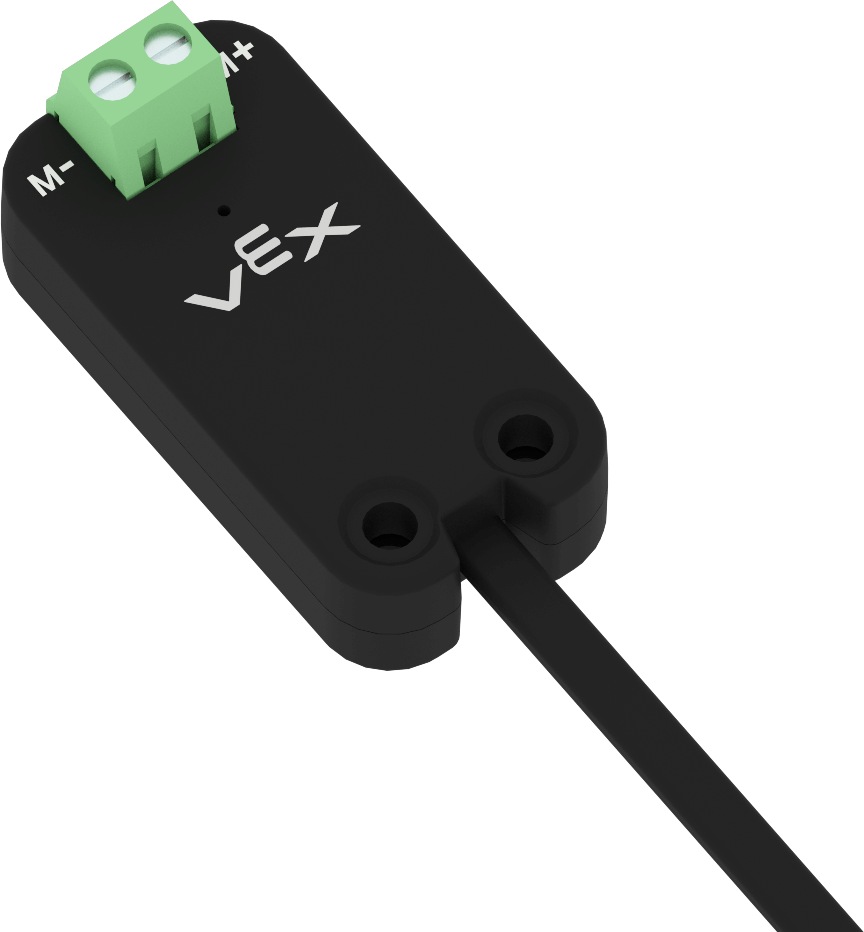

Il Motor Controller 55 consente al V5 Brain di connettersi a motori a corrente continua (CC). Seguire i passaggi seguenti per scoprire come collegare un motore CC al Motor Controller 55 e configurarlo come dispositivo in VEXcode, consentendone l'utilizzo nei progetti di codifica.

Immagine del motore VEX V5 che ne illustra il design e le caratteristiche, tra cui opzioni di cablaggio e montaggio, pertinenti alla sezione Descrizione della categoria V5 sui motori.

Collegamento del controller motore 55

Diagramma che illustra le specifiche e le caratteristiche del motore V5, comprese le dimensioni e i punti di connessione, rilevanti per le applicazioni robotiche.

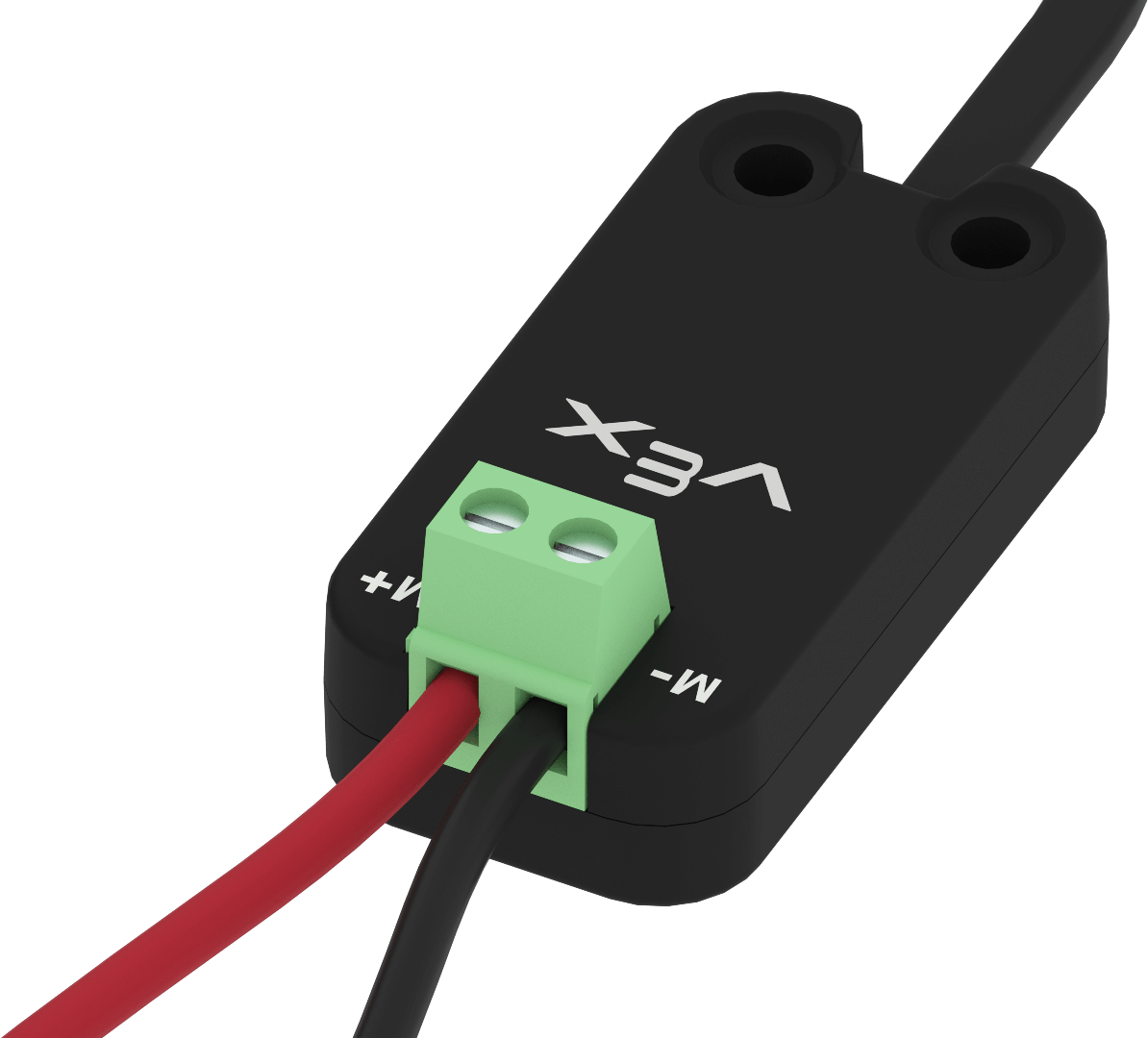

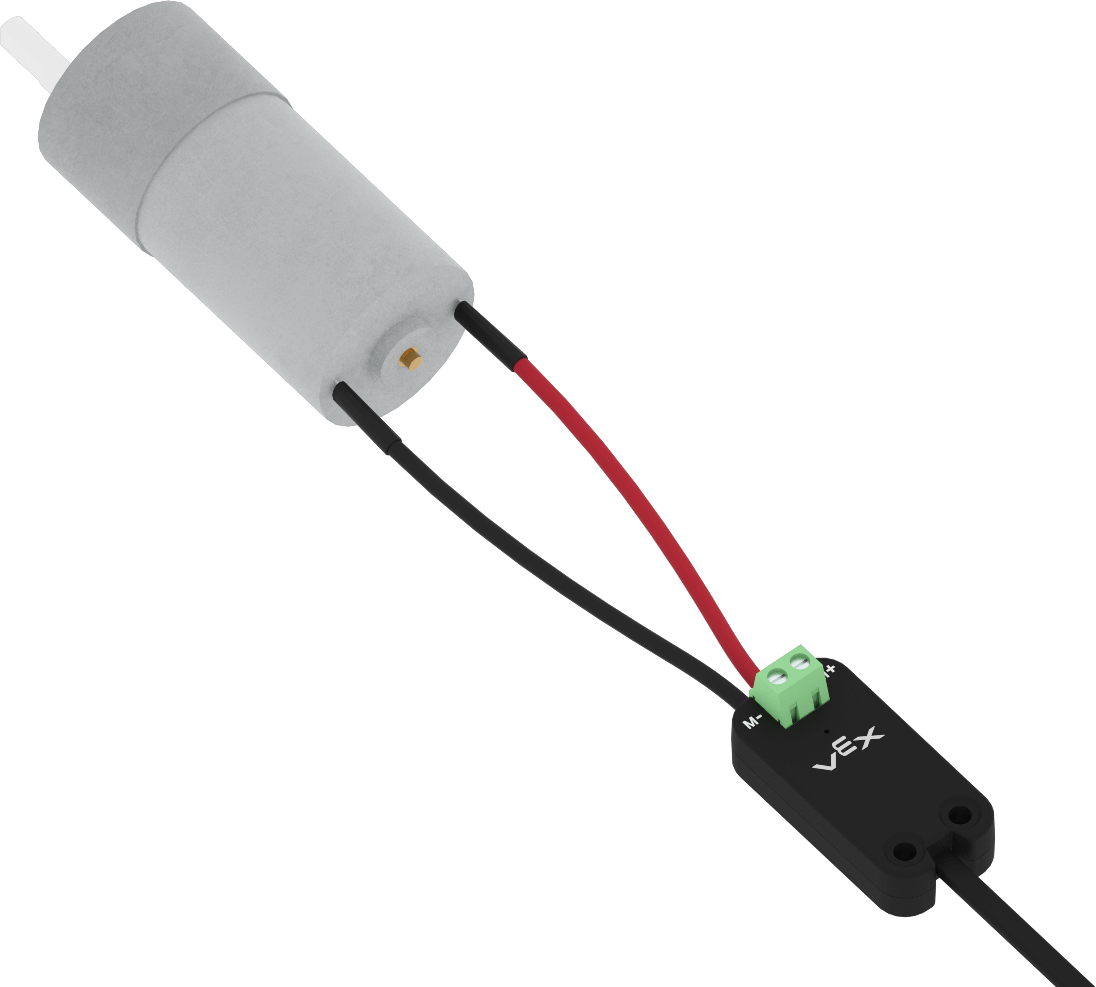

Assicurarsi che le viti siano completamente allentate. Quindi, collegare il motore CC al Motor Controller 55.

Diagramma che illustra le specifiche del motore V5, comprese dimensioni, potenza in uscita e punti di collegamento, pertinenti alla descrizione della categoria V5.

Stringere completamente le viti sul Motor Controller 55. Ciò garantisce che i cavi che si collegano al motore CC siano sicuri e non si spostino.

Diagramma che illustra le specifiche e le caratteristiche del motore V5, tra cui dimensioni, potenza in uscita e punti di connessione, rilevanti per la robotica VEX.

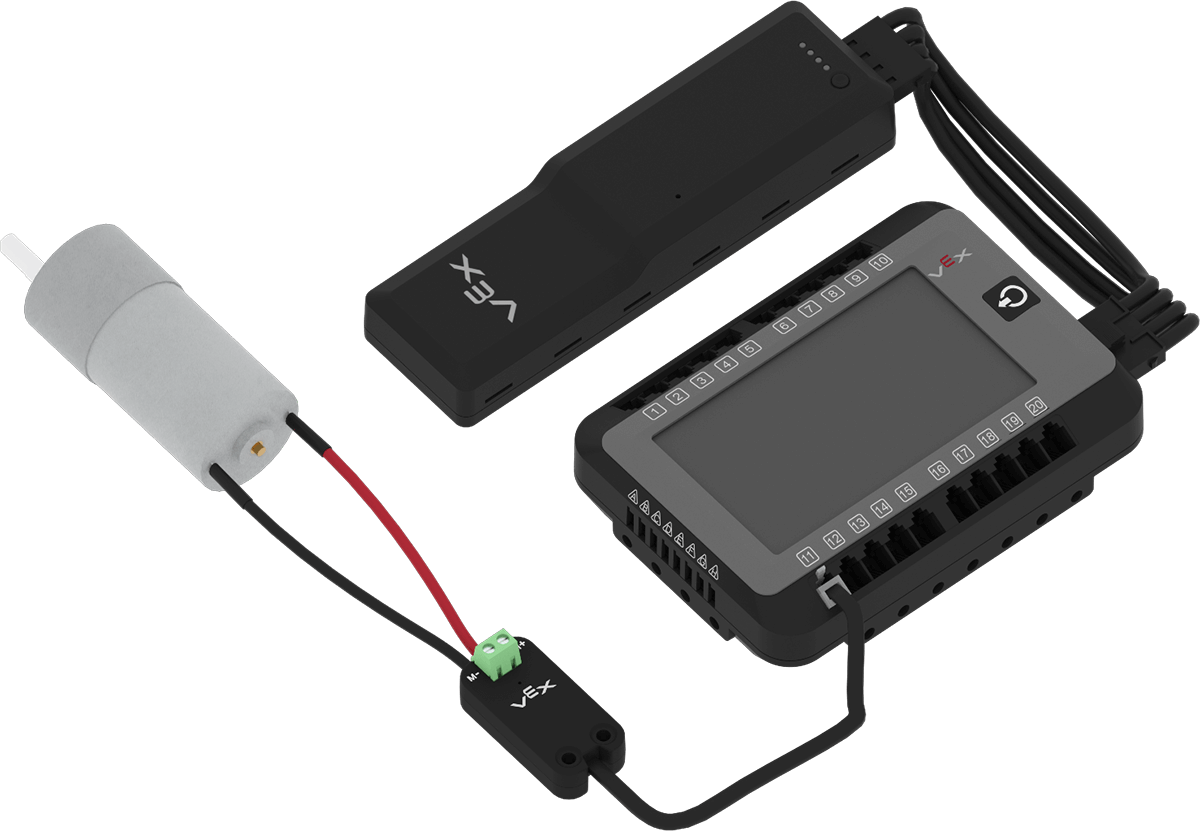

Una volta collegato il Motor Controller 55 al V5 Brain, sarà necessario aggiungerlo come dispositivo nel VEXcode.

Configurazione del controllore motore 55

Diagramma che illustra le specifiche e le caratteristiche dei motori V5, comprese dimensioni, potenze nominali e punti di connessione, rilevanti per le applicazioni robotiche.

Configurare il Motor Controller 55 in VEXcode.

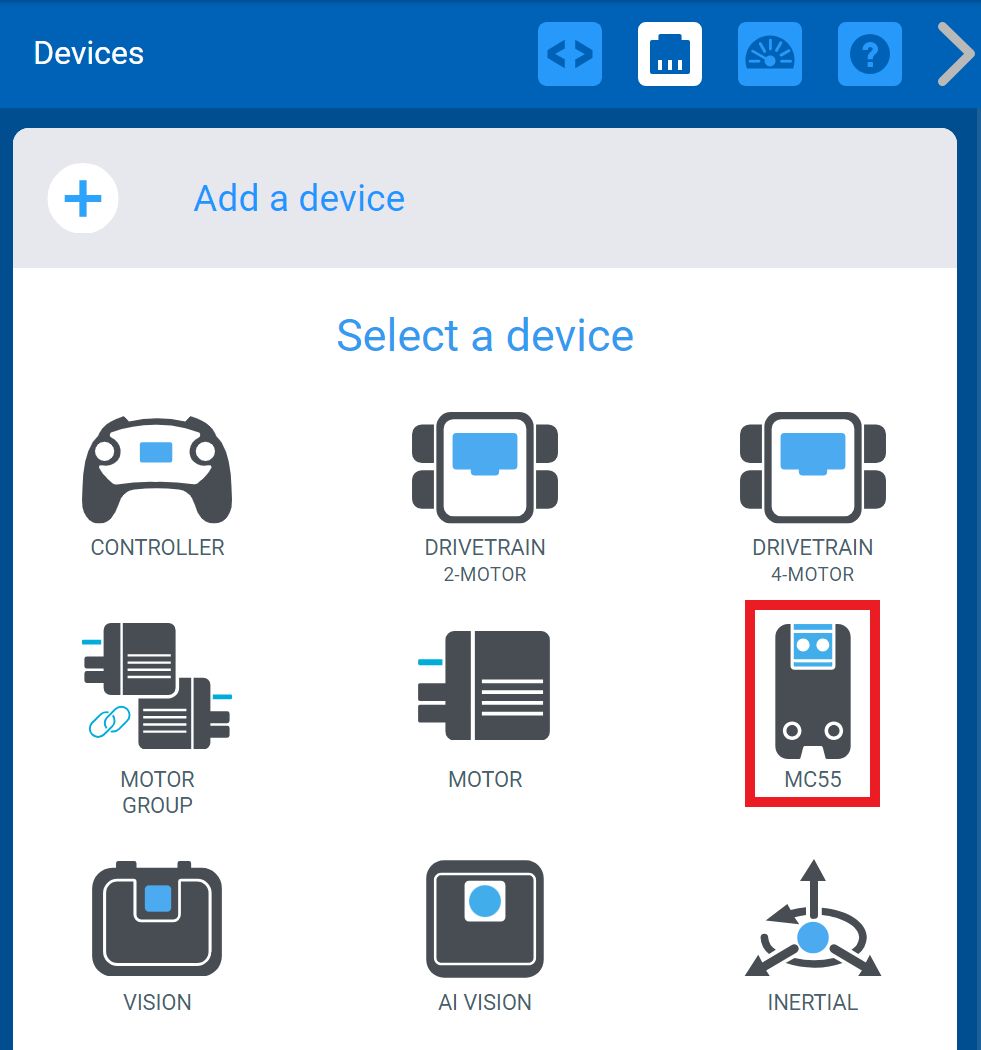

Aggiungere un nuovo dispositivo e selezionare MC55.

Diagramma delle specifiche del motore VEX V5, che mostra dimensioni, punti di montaggio e dettagli tecnici per applicazioni di robotica educativa.

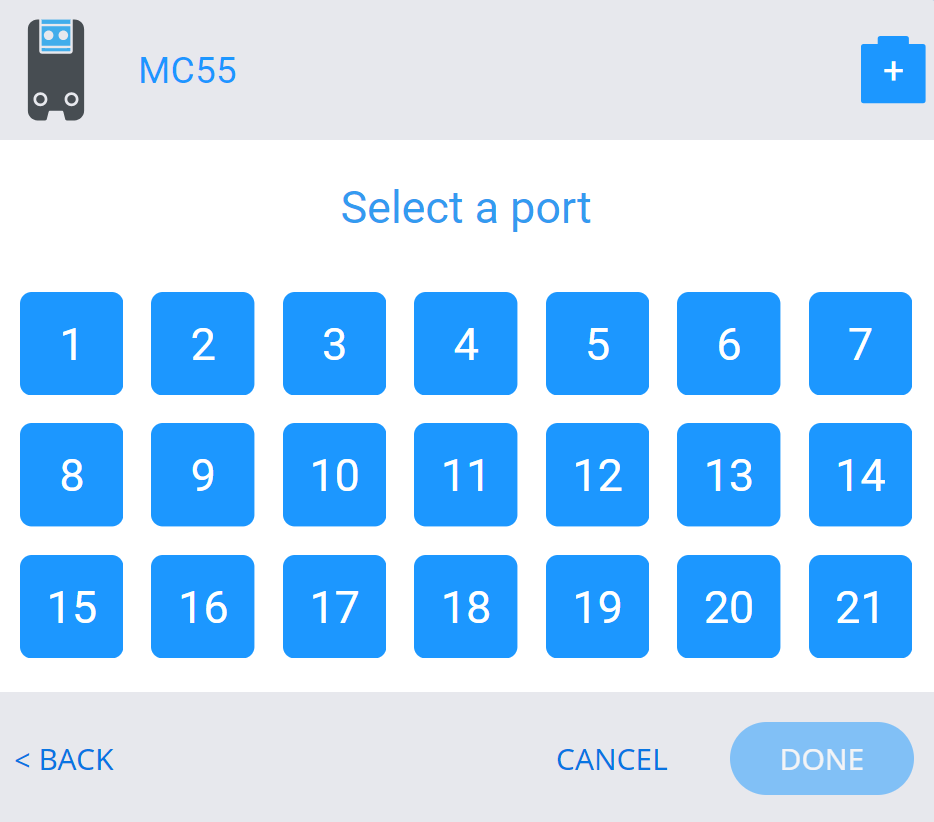

Selezionare la porta a cui è collegato il Motor Controller 55.

Diagramma che illustra le specifiche e le caratteristiche del motore V5, comprese le dimensioni e i punti di connessione, rilevanti per le applicazioni robotiche.

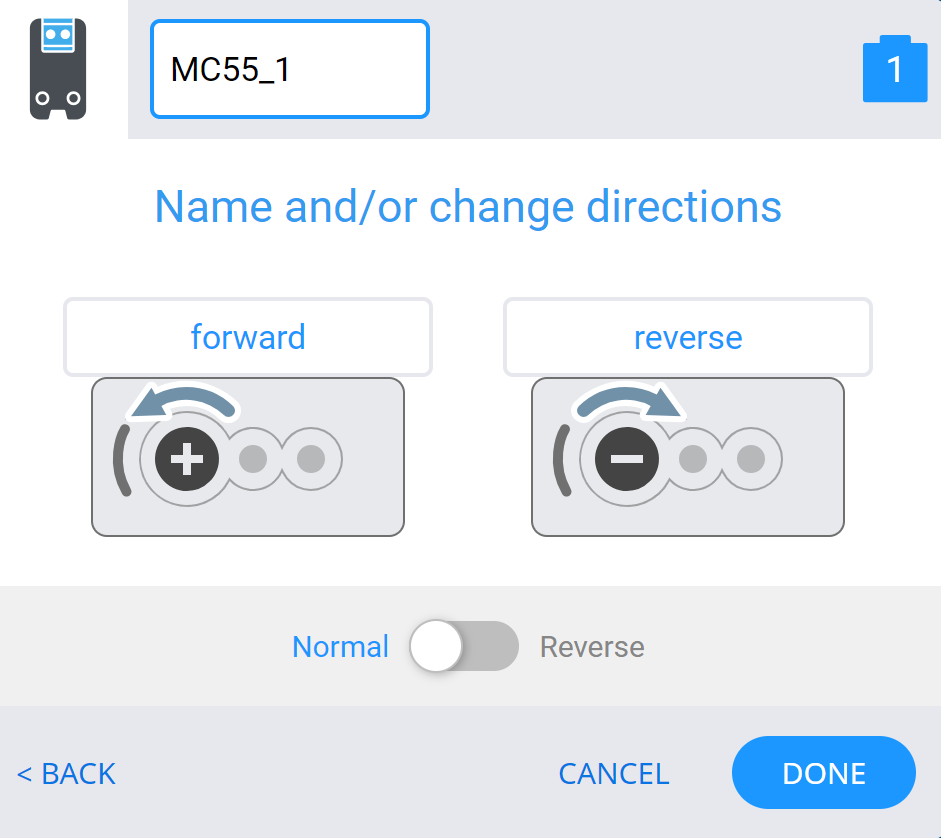

Personalizza le impostazioni per adattarle al motore CC a cui è collegato il Motor Controller 55.

Diagramma che mostra le specifiche e le caratteristiche del motore V5, comprese le dimensioni e i punti di connessione, nel contesto della descrizione della categoria V5.

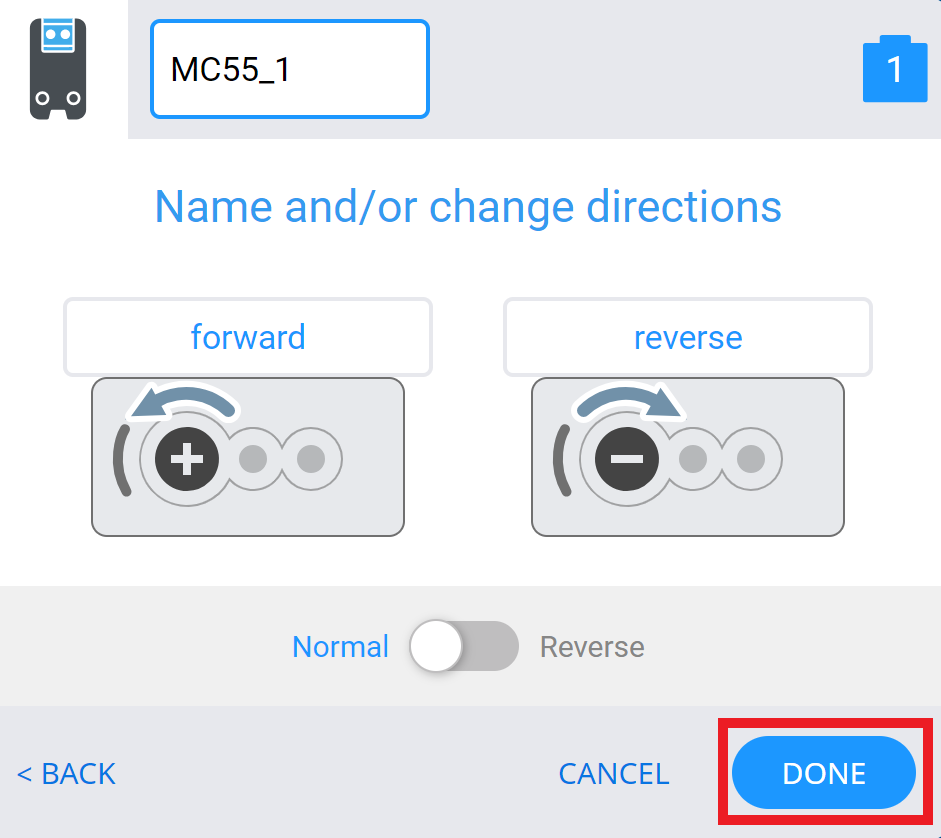

SelezionareFatto.

Il motore DC potrà ora essere controllato con il Motor Controller 55.
