La cella di lavoro VEX CTE è progettata per emulare le applicazioni reali delle celle di lavoro nel settore manifatturiero. Il trasportatore a serpentina è uno dei sistemi di trasporto più comunemente utilizzati per l'assemblaggio e il trasporto di materiali. Una volta completate le sfide, è possibile assemblare le proprie catene serpentine personalizzate, andando oltre quanto mostrato nelle istruzioni di costruzione.

Si noti che l'esempio fornito di seguito si basa sul layout standard del trasportatore a serpentina. Lo stesso processo può essere applicato a trasportatori di qualsiasi configurazione.

Diagramma che illustra i vari tipi di trasportatori utilizzati nell'istruzione professionale e tecnica, evidenziandone i componenti e le funzionalità, con parti etichettate per riferimento didattico.

Per prima cosa, assembla i pezzi personalizzati del binario Serpentine Conveyor per il binario che desideri realizzare e fissali alla piastrella CTE. Si noti che i pezzi del Turn Track dovranno essere fissati alle piastrelle CTE con viti a stella e dadi a basso profilo.

Lascia uno spazio nel tuo binario trasportatore a serpentina personalizzato per il binario di guida del trasportatore a serpentina. Non collegare il binario di guida al resto del trasportatore a serpentina.

Diagramma che illustra i vari tipi di trasportatori utilizzati nell'istruzione professionale e tecnica, evidenziandone il design e la funzionalità per la movimentazione dei materiali.

Disporre il trasportatore a serpentina - Catena nel binario assemblato per verificare se sono necessarie più o meno catene per raggiungere la distanza desiderata. La catena dovrebbe:

Si adattano perfettamente alla base dei pezzi della pista
Non avere gioco nell'apertura per la pista di guida
Non è necessario allungarlo per adattarlo alla base dei pezzi della pista

Diagramma che illustra i vari tipi di trasportatori utilizzati nell'istruzione professionale e tecnica, mostrandone i componenti e le funzioni a scopo didattico.

Staccare o attaccare i pezzi del trasportatore a serpentina fino a ottenere la lunghezza desiderata per il tuo trasportatore a serpentina personalizzato.

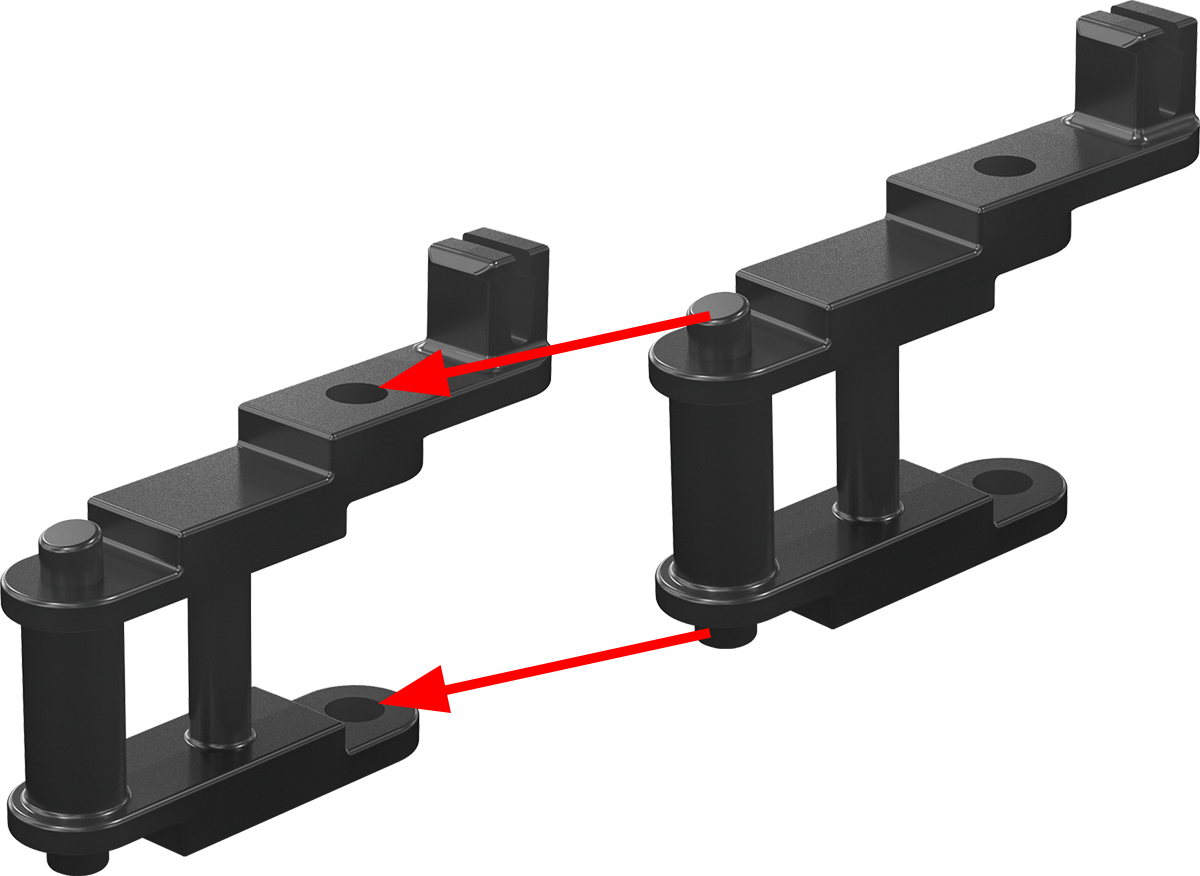

Collegare l'inizio e la fine della catena del trasportatore a serpentina per creare una catena completa.

Diagramma che illustra i componenti e il funzionamento dei trasportatori nell'istruzione professionale e tecnica, evidenziando le parti principali e le loro funzioni a fini didattici.

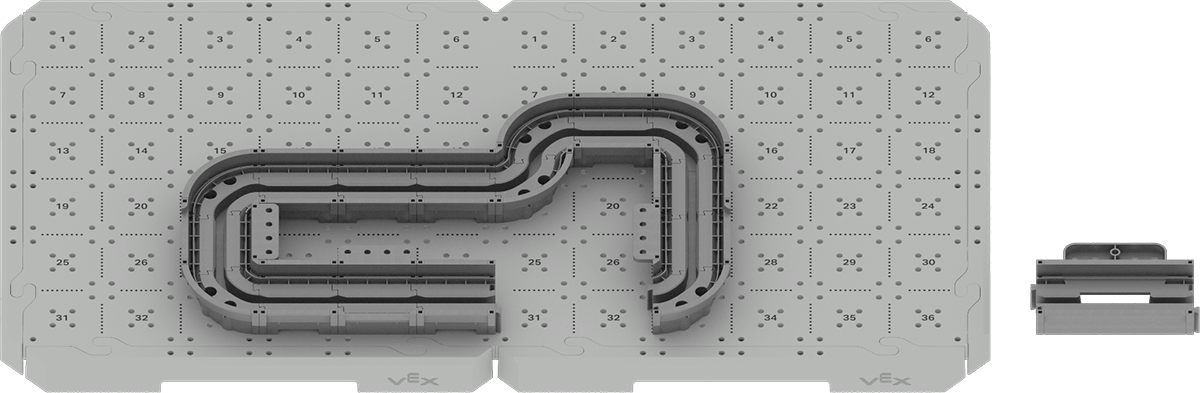

Per ogni trasportatore a catena serpentina utilizzato, sarà necessaria una piattaforma trasportatore a catena serpentina.

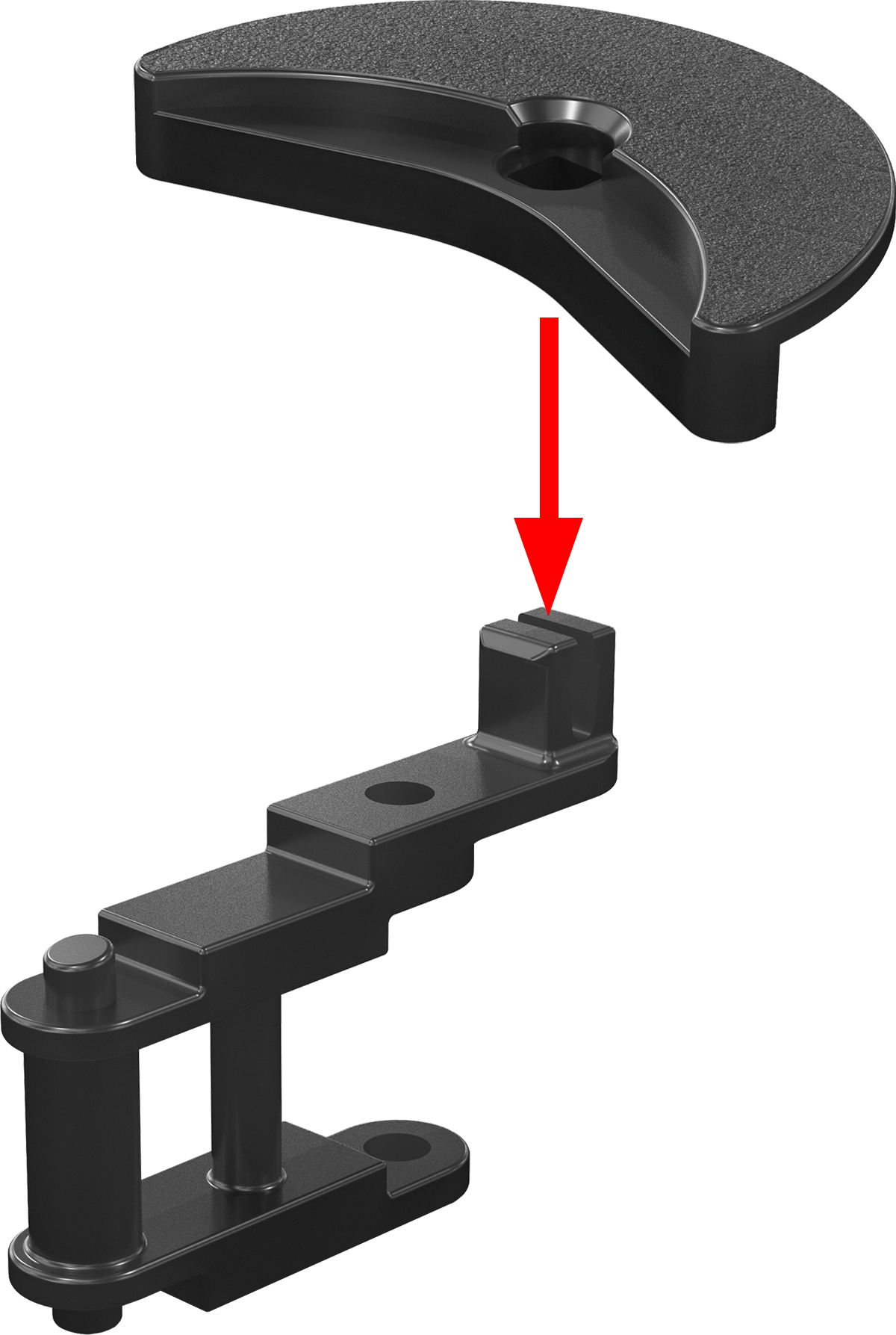

Collegare le piattaforme del trasportatore a serpentina al trasportatore a serpentina a catena.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i vari componenti e le loro funzioni, tra cui cinghie, rulli e strutture di supporto.

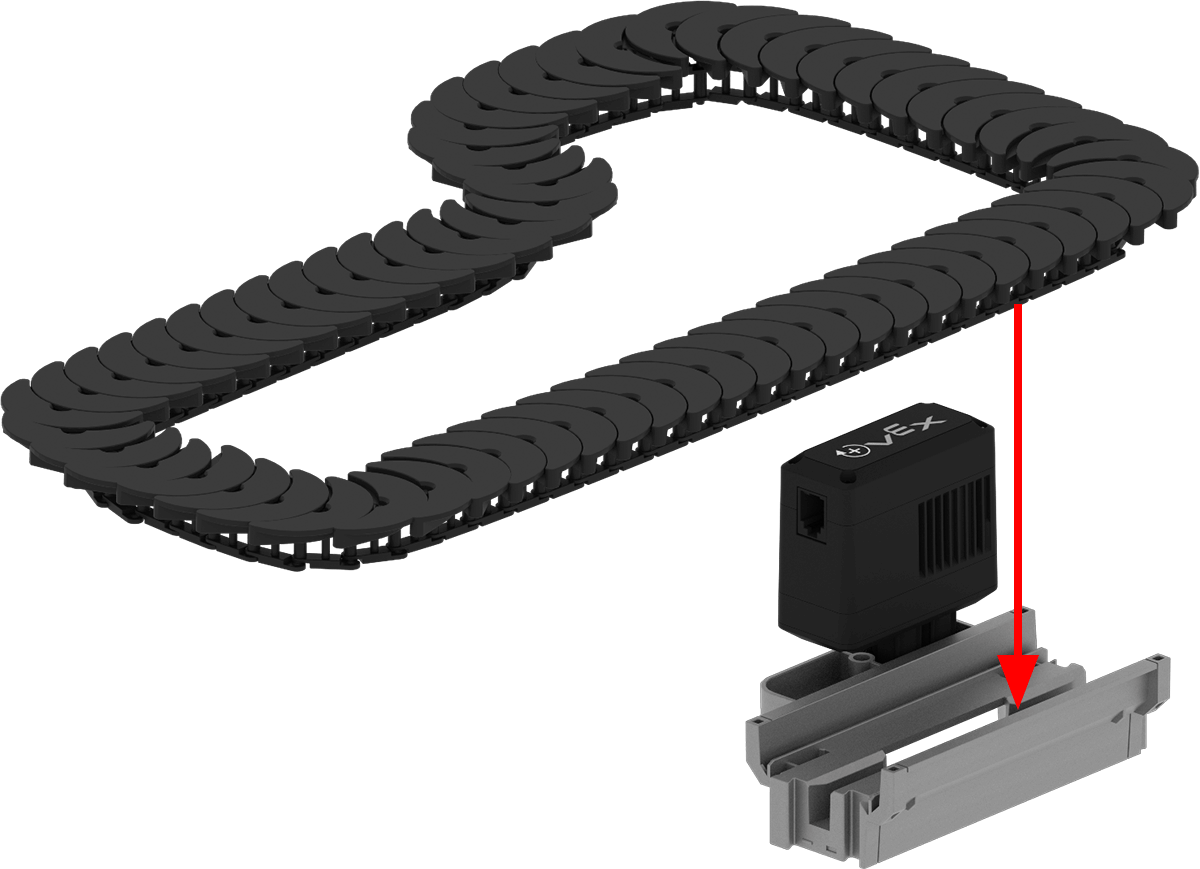

Posizionare una parte del trasportatore a serpentina assemblato - Catena all'interno del trasportatore a serpentina - Binario di guida, collegato allo Smart Motor.

Schema di un sistema di trasporto che illustra i vari componenti e le loro funzioni, rilevanti per l'istruzione professionale e tecnica.

Posizionare un collare dell'albero in gomma sotto lo Smart Motor.

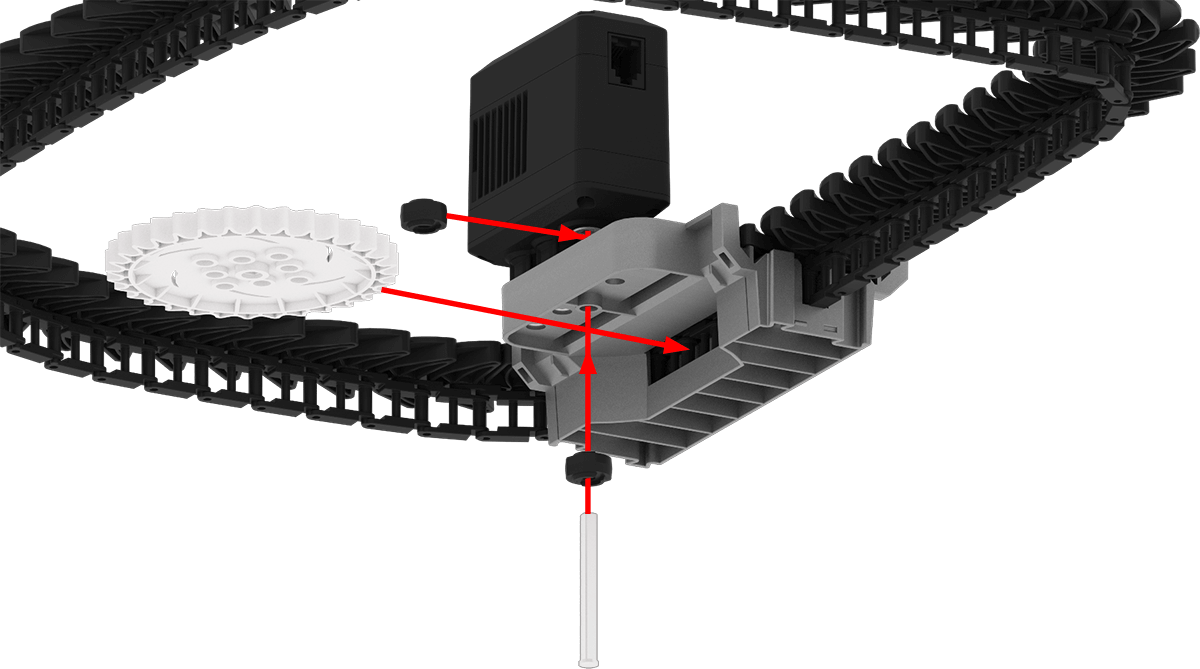

Posizionare la ruota dentata a 32 denti nell'apertura del trasportatore a serpentina - binario di guida.

Inserire l'albero con cappuccio 3x attraverso la ruota dentata, sormontato dall'altro collare dell'albero in gomma per fissare le parti in posizione.

Schema dei componenti del sistema di trasporto utilizzati nell'istruzione professionale e tecnica, che illustra le varie parti e le loro funzioni all'interno della configurazione del trasporto.

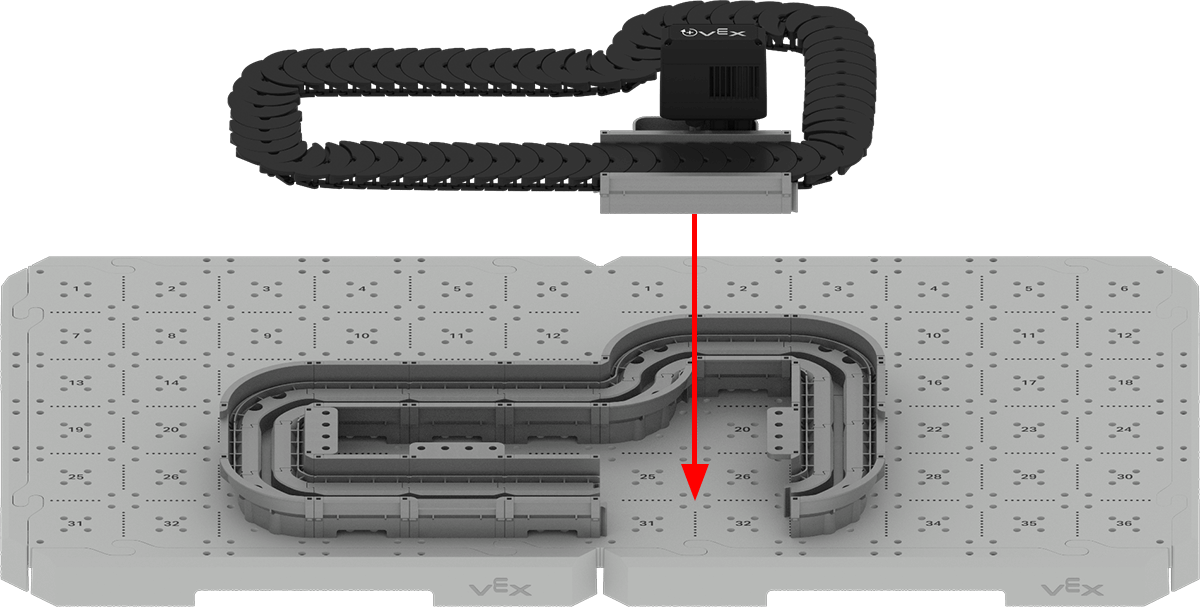

Collega il tuo trasportatore a serpentina assemblato - Catena e piattaforme con il trasportatore a serpentina - Binario di guida al resto del binario del trasportatore a serpentina assemblato.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i vari componenti e le loro funzioni, evidenziando la meccanica e la disposizione essenziali per comprendere il funzionamento del trasporto.

Il tuo trasportatore a serpentina personalizzato è ora completo!
