I trasportatori CTE Workcell sono progettati per emulare la funzione e le caratteristiche dei trasportatori reali utilizzati nel settore manifatturiero. Questi trasportatori possono essere utilizzati per trasportare i dischi in diverse sezioni della cella di lavoro VEX CTE.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i componenti chiave e le loro funzioni nella movimentazione e nel trasporto dei materiali.

Il kit CTE Workcell comprende due tipi di trasportatori: il trasportatore . Di seguito sono riportate maggiori informazioni su ciascun trasportatore e sui rispettivi componenti.

Per istruzioni su come costruire i trasportatori lineari e serpentini, vedere le istruzioni di costruzione CTE.

Trasportatore lineare

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i vari componenti e le loro funzioni all'interno del macchinario.

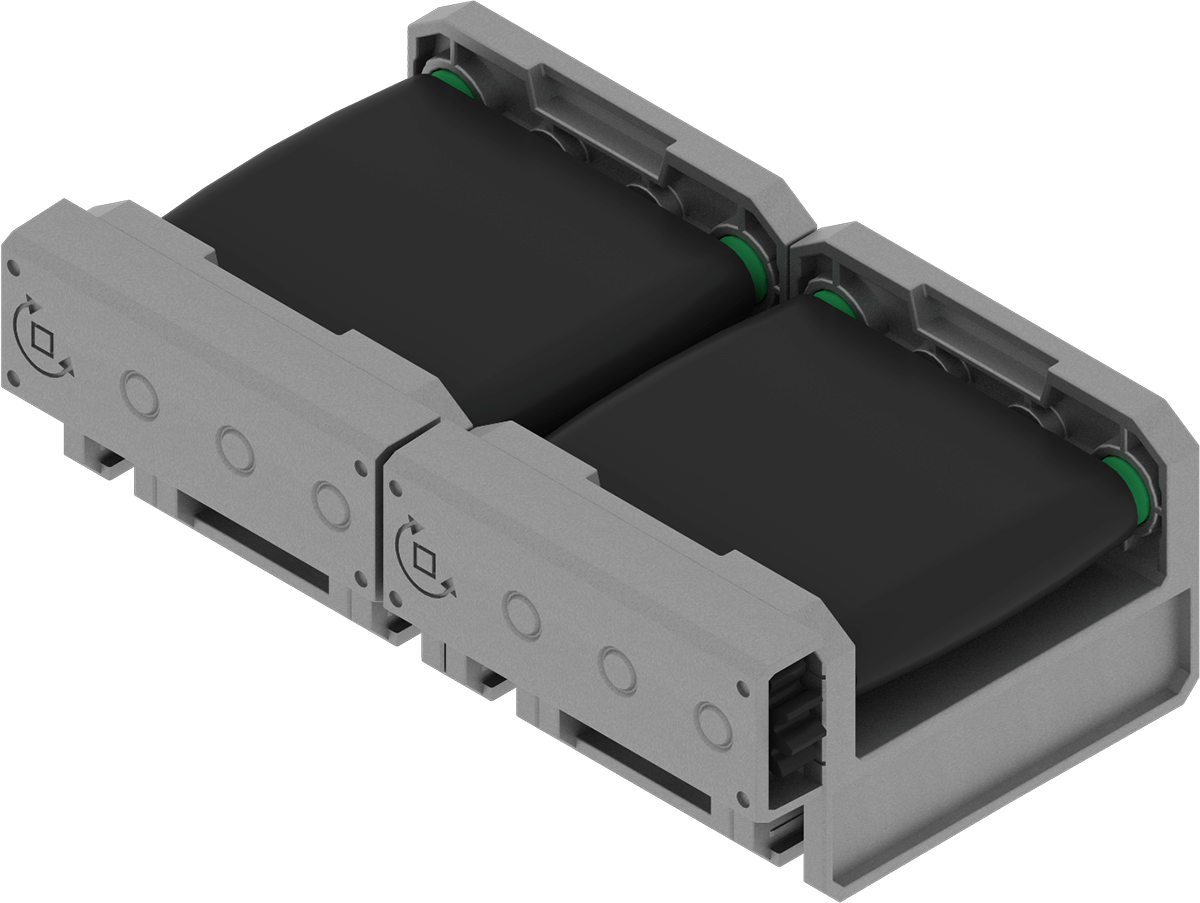

Il trasportatore lineare progettato per trasportare materiali in linea retta o linearmente, utilizzando il nastro trasportatore. Nelle operazioni di produzione, i trasportatori lineari spesso fungono da intermediari tra sezioni più complesse di un trasportatore più grande.

Diagramma che illustra i componenti e il funzionamento di un sistema di trasporto, evidenziandone il ruolo nell'istruzione professionale e tecnica, in particolare nel contesto delle applicazioni industriali.

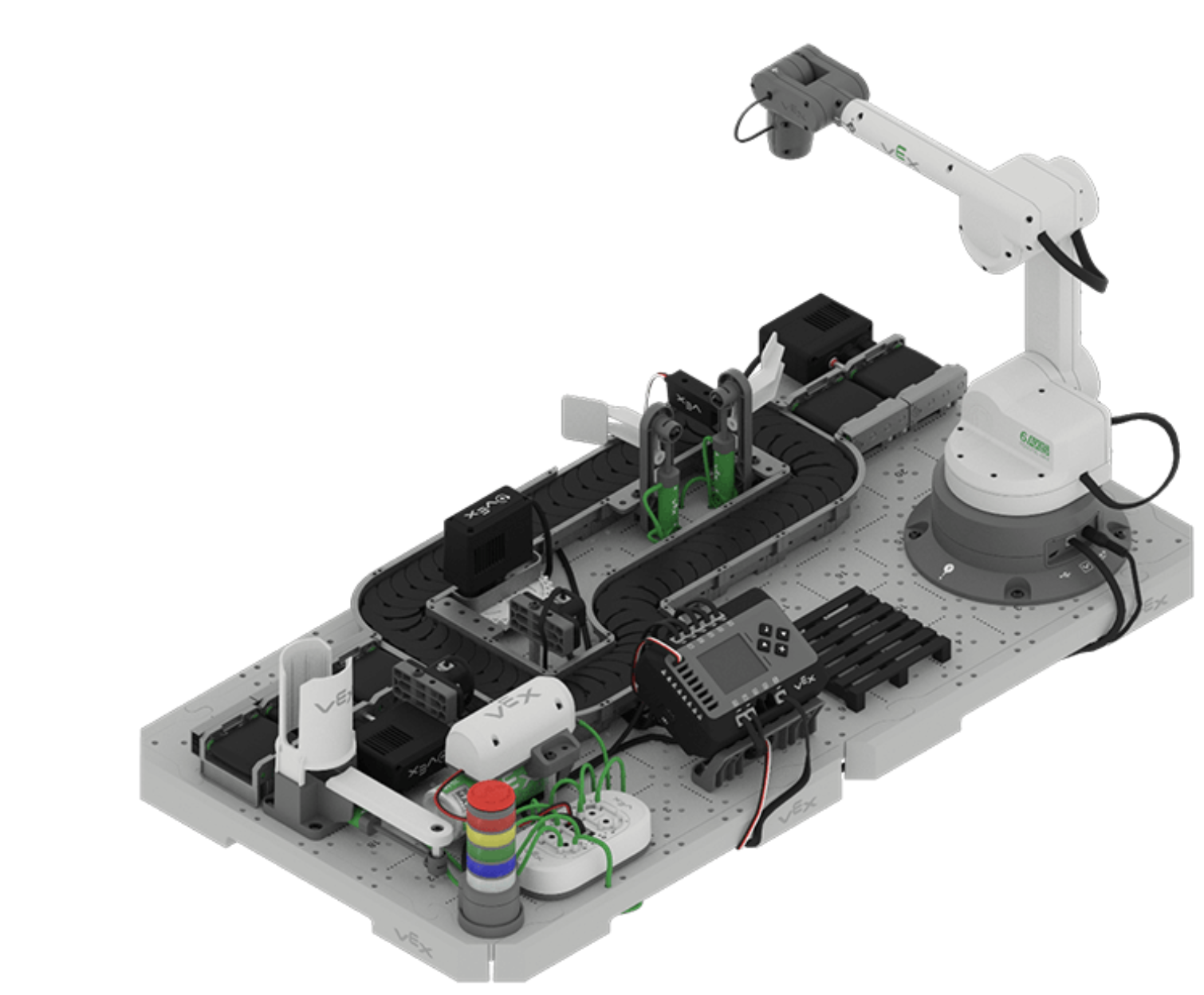

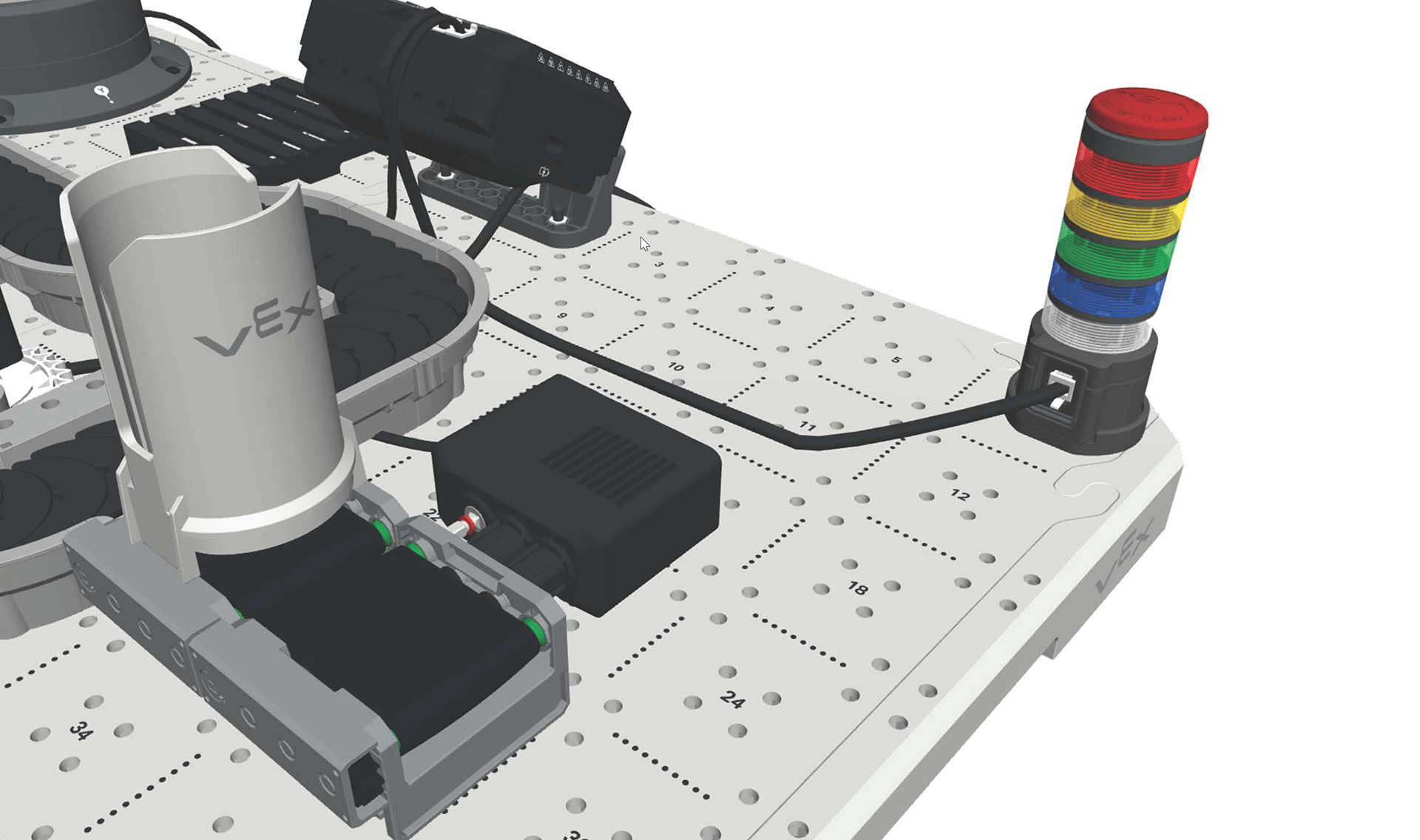

All'interno della cella di lavoro VEX CTE, il trasportatore lineare funge da punto di ingresso e di uscita per i dischi, facendoli passare dentro e fuori dal trasportatore serpentino più grande. Il caricatore di dischi può essere collegato al trasportatore lineare per caricare i dischi sulla cella di lavoro.

Componenti del trasportatore lineare

Il trasportatore lineare contiene i seguenti componenti:

Diagramma che illustra i vari tipi di trasportatori utilizzati nell'istruzione professionale e tecnica, evidenziandone i componenti e le funzioni nelle applicazioni industriali.

Trasportatore lineare

Il trasportatore lineare è costituito da un nastro trasportatore all'interno della struttura di supporto del trasportatore. Gli ingranaggi sono posizionati all'interno della struttura di supporto. Quando vengono collegati al motore, questi ingranaggi girano, mettendo in moto il nastro trasportatore.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i componenti e la disposizione del trasporto a fini didattici.

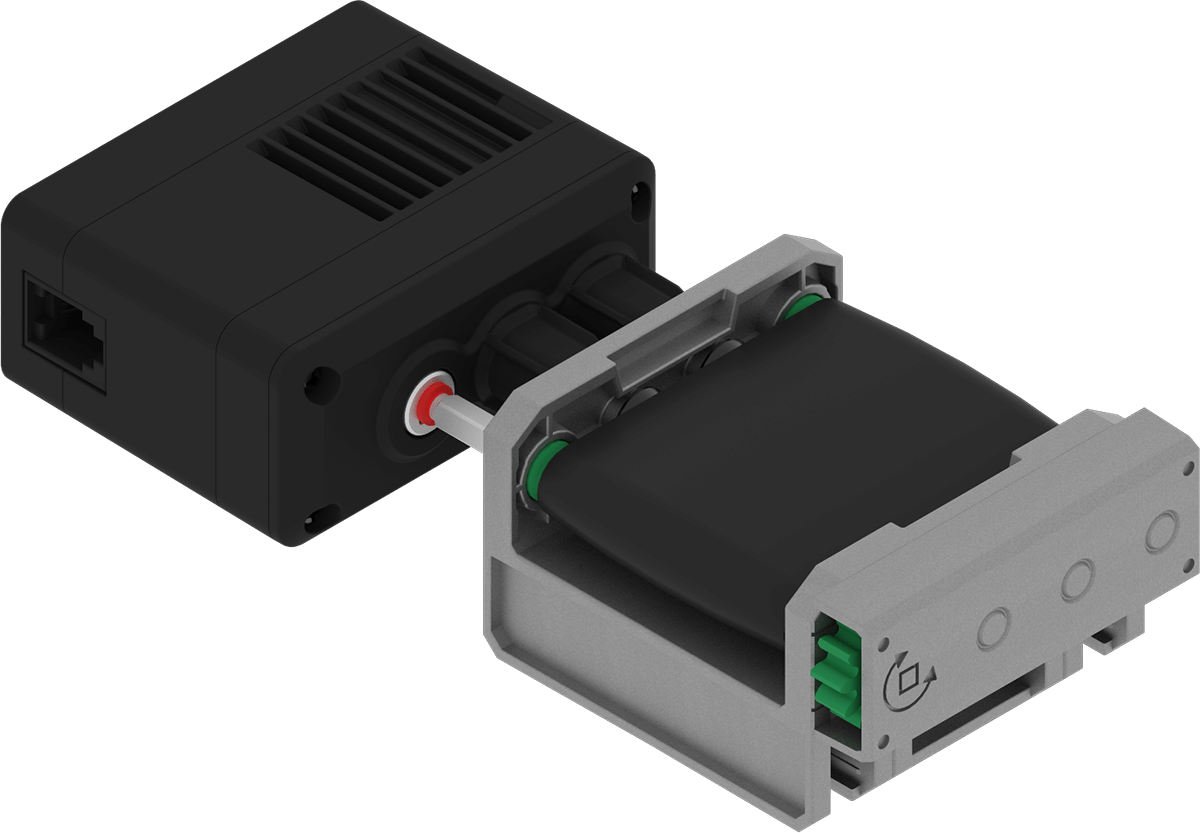

Ogni sistema di trasporto lineare richiede un trasporto lineare collegato a un motore da 5,5 W. Il motore fa ruotare gli ingranaggi del trasportatore, facendo muovere il nastro.

Diagramma che illustra i componenti e il funzionamento di un sistema di trasporto, rilevante per l'istruzione professionale e tecnica, in particolare nel contesto della tecnologia dei trasporti.

Caricatore del disco

Il caricatore di dischi contiene i dischi in attesa di essere rilasciati sul trasportatore. Il caricatore di dischi può essere utilizzato con i trasportatori lineari o con la base di alimentazione e l'alimentatore di dischi, per distribuire i dischi mediante controlli pneumatici.

Per saperne di più su come la pneumatica può essere utilizzata per automatizzare il trasporto e lo smistamento dei dischi, consultare l'articolo Comprensione della pneumatica della cella di lavoro CTE

Il trasportatore serpentino

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i componenti principali e le loro funzioni, tra cui cinghie, rulli e strutture di supporto.

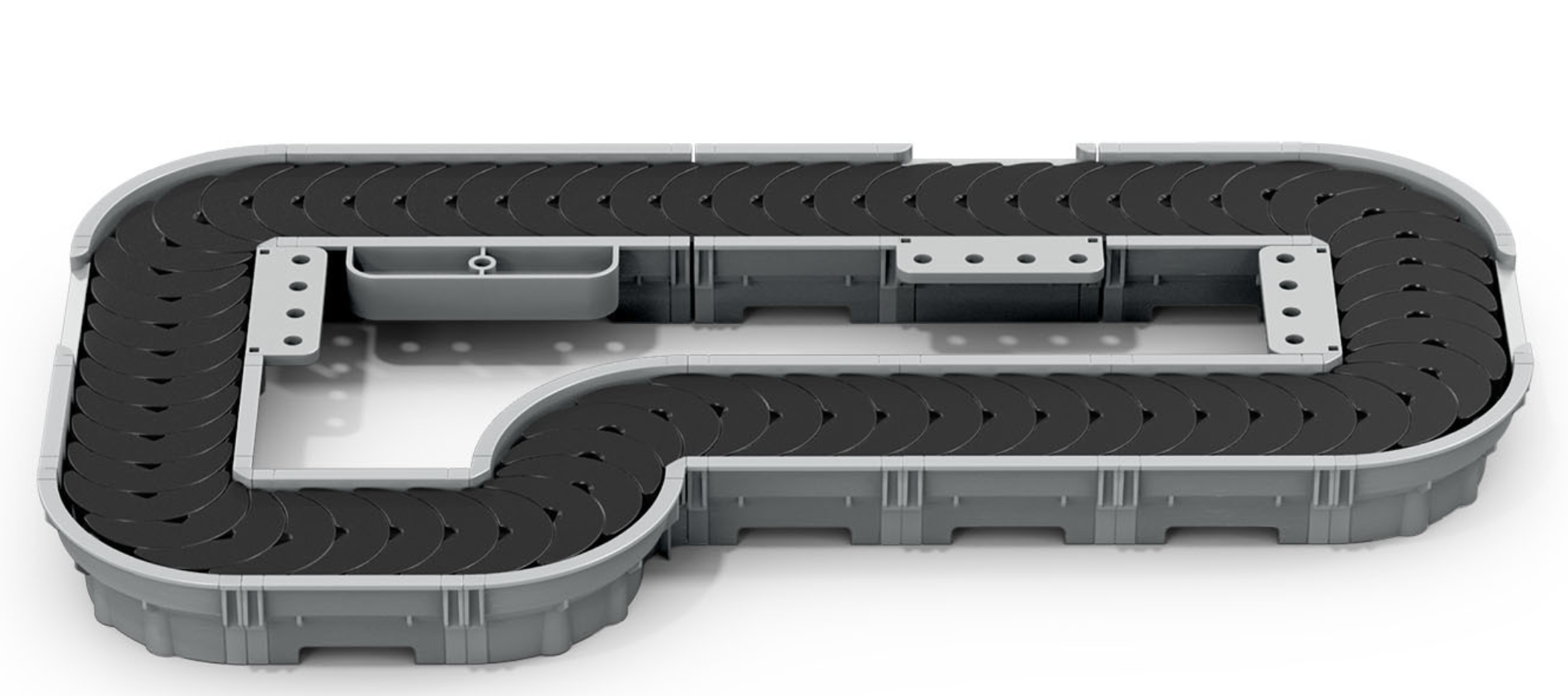

Il trasportatore a serpentina , chiamato anche trasportatore a serpente o a spirale, è costituito da nastri e piattaforme interconnessi disposti in una serie di curve e tornanti, che ricordano la forma di un serpente. Questi trasportatori sono progettati per sfruttare al massimo lo spazio disponibile.

Componenti del trasportatore a serpentina

Il trasportatore a serpentina contiene i seguenti componenti:

Catena e piattaforme

La catena e le piattaforme costituiscono i componenti mobili del trasportatore a serpentina.

Diagramma che illustra i vari tipi di trasportatori utilizzati nell'istruzione professionale e tecnica, evidenziandone i componenti e la funzionalità nelle applicazioni industriali.

Trasportatore a serpentina - Catena

La catena è composta da collegamenti collegati. La catena nel kit CTE Workcell contiene inizialmente 80 maglie. La lunghezza della catena può essere modificata per soddisfare le esigenze della tua build. Consultare questo articolo per informazioni su come realizzare un trasportatore a serpentina personalizzato.

La catena collega la superficie del trasportatore (le piattaforme) al binario, compresa una ruota dentata, per controllare il movimento del trasportatore.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i componenti chiave e le loro funzioni nella movimentazione dei materiali.

Trasportatore a serpentina - Piattaforma

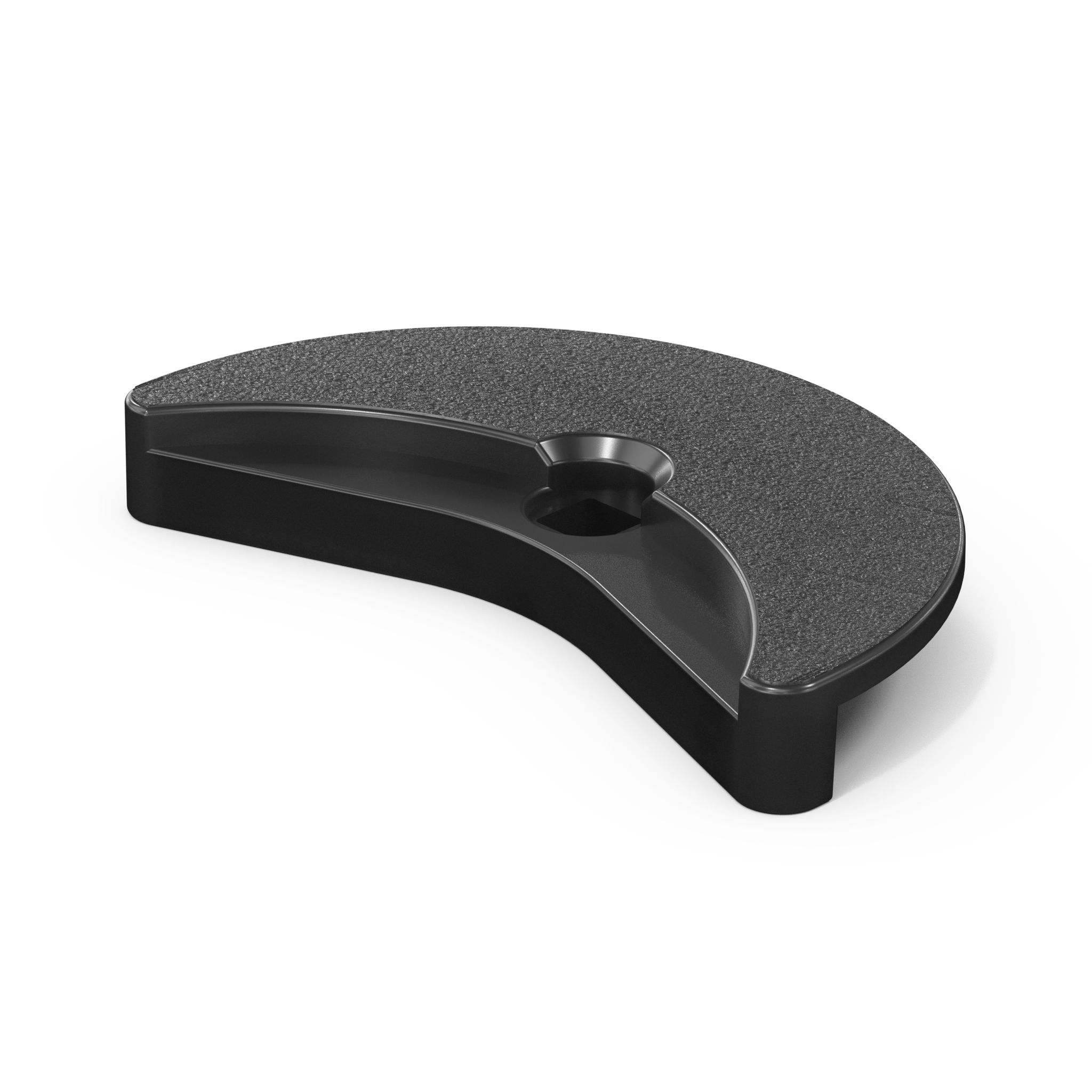

Il trasportatore a serpentina - La piattaforma è la superficie del trasportatore che interagisce con gli oggetti. Questi pezzi si agganciano alla superficie della catena.

Pezzi di binario

I pezzi di binario sono sezioni della base del trasportatore a serpentina utilizzate per collegare i dispositivi al trasportatore e il trasportatore alle piastrelle CTE.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i componenti e il funzionamento dei trasportatori, tra cui cinghie, rulli e supporti.

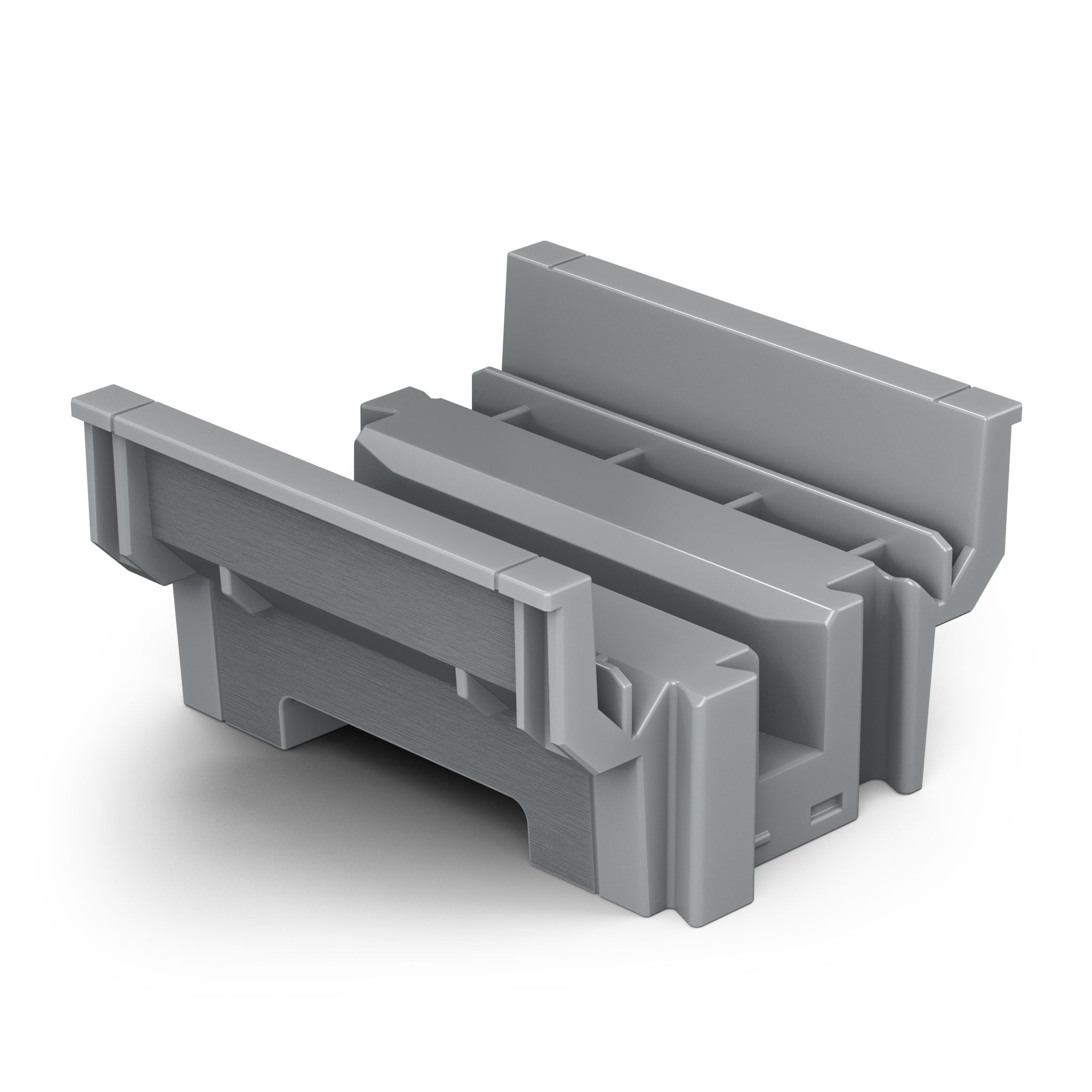

Trasportatore a serpentina - Binario dritto

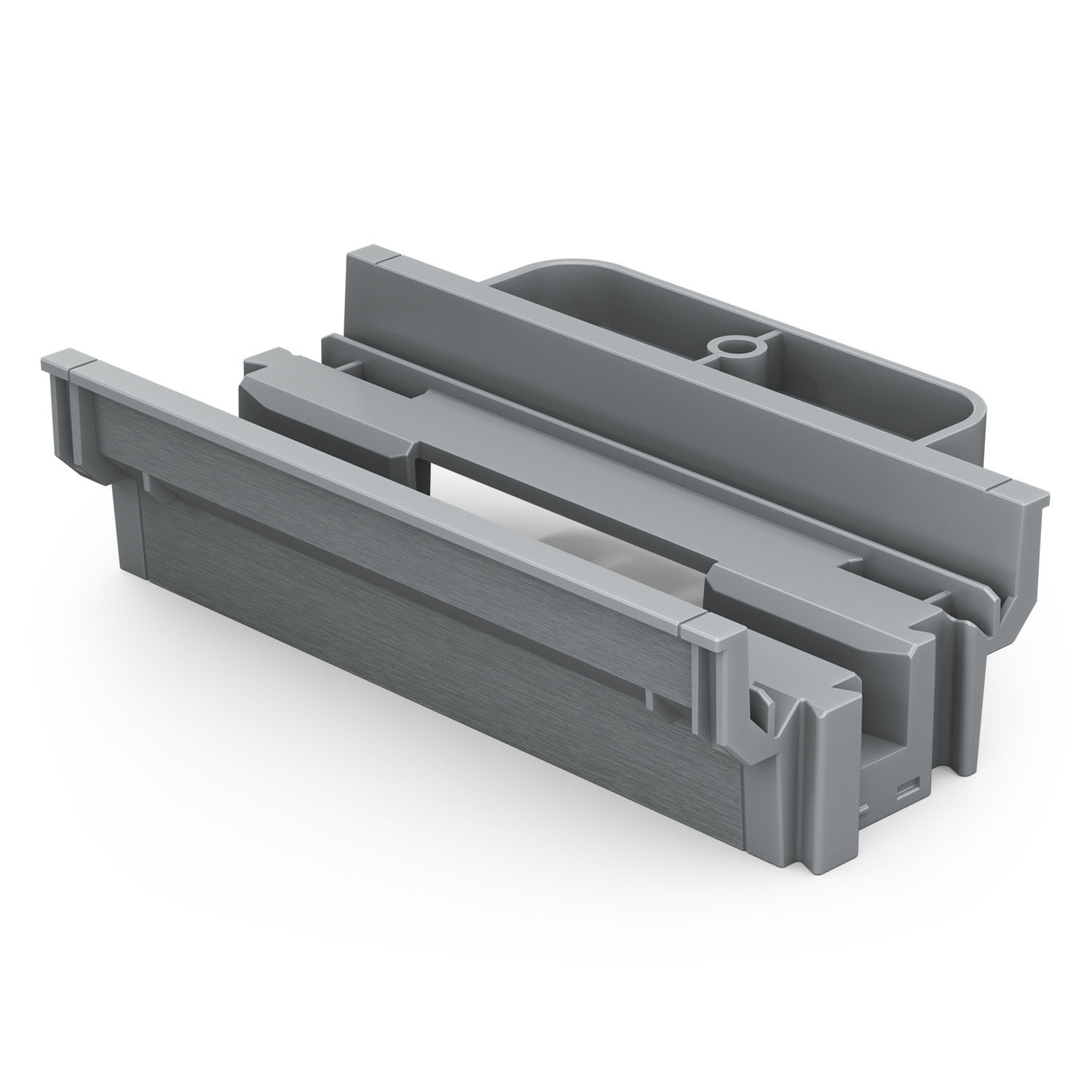

Il trasportatore a serpentina - binario dritto è una sezione del trasportatore che mantiene un percorso rettilineo.

Diagramma che illustra i componenti e il funzionamento di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, evidenziando le parti principali e le relative funzioni.

Trasportatore a serpentina - Binario di svolta

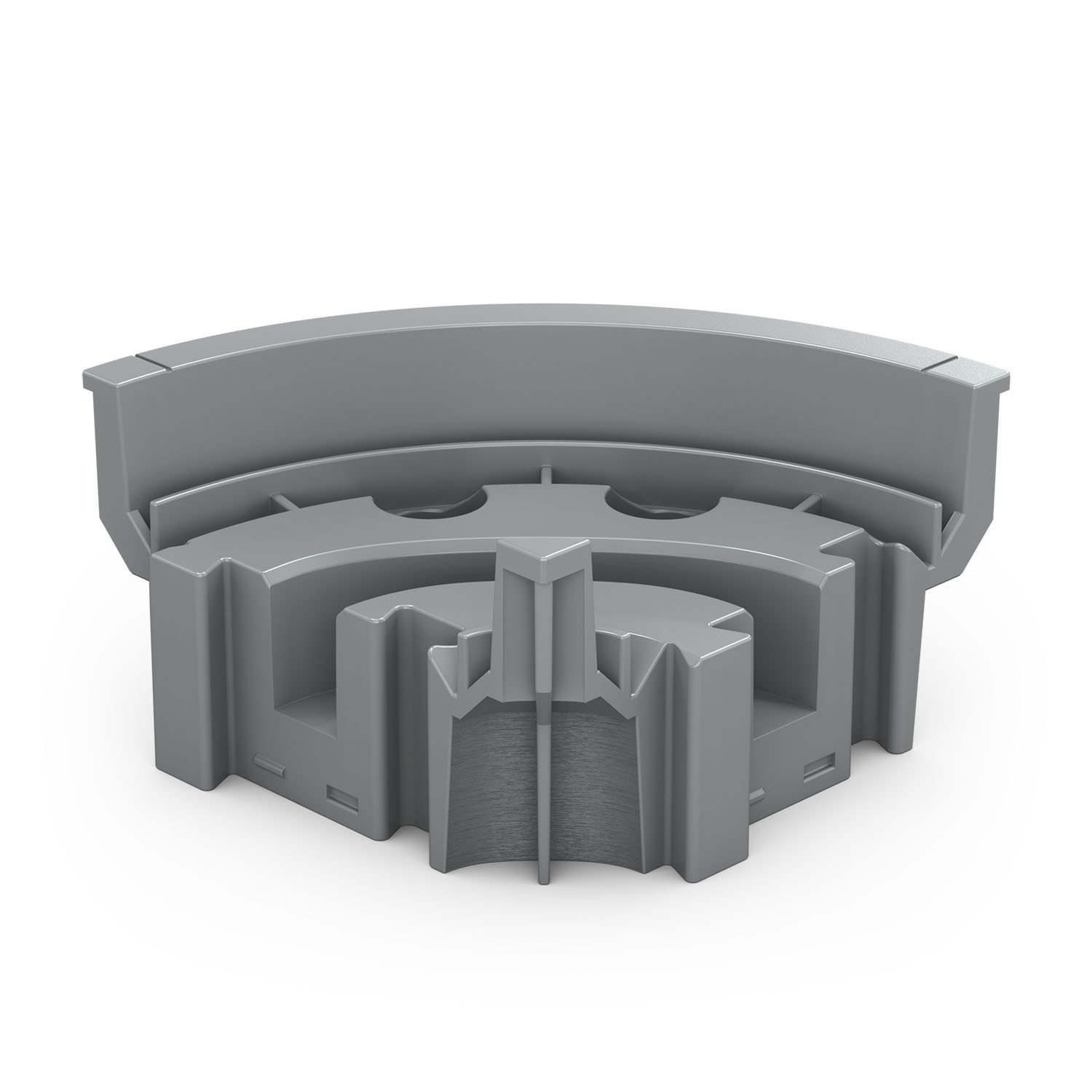

Il trasportatore a serpentina - Curva di sterzata crea una curva di 90 gradi per il trasportatore.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i componenti principali e le loro funzioni, tra cui cinghie, pulegge e strutture di supporto.

Trasportatore a serpentina - Binario di guida

Il trasportatore a serpentina - binario di trasmissione è il pezzo con posizioni di montaggio per un motore da 5,5 W e una ruota dentata. Questi sono collegati e alimentano la rotazione della Catena, che a sua volta muove le Piattaforme.

Schema di un sistema di trasporto utilizzato nell'istruzione professionale e tecnica, che illustra i vari componenti e le loro funzioni, evidenziando l'importanza dei trasportatori nelle applicazioni industriali.

Trasportatore a serpentina - Binario di deviazione

Il trasportatore a serpentina - binario di deviazione include una posizione di montaggio per la torre di deviazione pneumatica per reindirizzare o smistare gli articoli verso percorsi o destinazioni diverse all'interno del trasportatore più grande. L'altro lato di questa pista comprende un'apertura che consente ai dischi di spostarsi dal trasportatore a un altro sistema.
