Panoramica del kit CTE Workcell

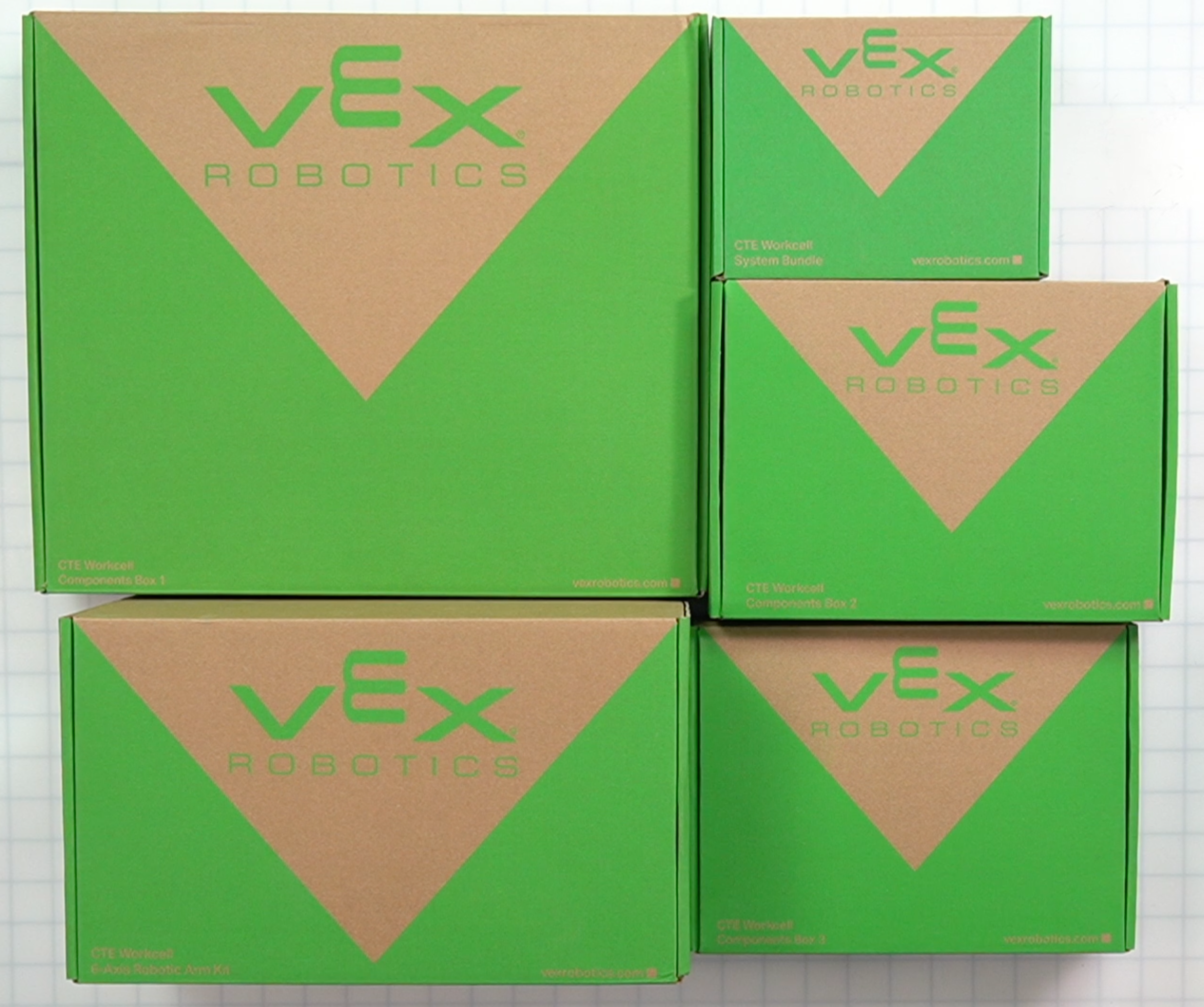

Il kit CTE Workcell viene fornito con numerose parti confezionate in un assortimento di scatole e sacchetti di plastica. Comprendere i componenti di ciascuna scatola è utile per rendere la ricerca delle parti rapida ed efficiente. Il seguente articolo fornirà una panoramica del contenuto di ciascuna scatola a cui è possibile fare riferimento e utilizzare in un ambiente di classe.

Schermata del 07/06/2024 alle 16:25:32.png

Questo articolo descrive ciascun pezzo del kit CTE Workcell, organizzato per scatola, e fornisce le seguenti informazioni in forma di tabella da sinistra a destra:

  • Parte: Questo è il nome della parte. Utilizzarlo come riferimento mentre si seguono le istruzioni di costruzione per CTE Workcell.
  • Foto: Questa è un'immagine del pezzo. Usalo come riferimento mentre apri la confezione del kit e costruisci la CTE Workcell.
  • Quantità: Questa è la quantità di ciascuna parte fornita. Usalo per assicurarti di avere il numero corretto di parti in ogni posizione nel contenitore o nel vassoio durante l'unboxing.
  • Scopo: Questa colonna fornisce informazioni su come la parte o le parti contenute in quel kit, borsa o scatola verranno utilizzate nelle build CTE e/o nelle unità di laboratorio CTE STEM.
  • Posizione: Questa è un'immagine della scatola con un punto evidenziato su dove è possibile trovare la parte. Queste informazioni possono essere utili anche durante la costruzione della cella di lavoro CTE se è necessario ricordare dove si trova una parte.

Kit braccio robotico a 6 assi

Schermata del 07/06/2024 alle 16:26:06.png

Parte Foto Quantità Scopo Posizione

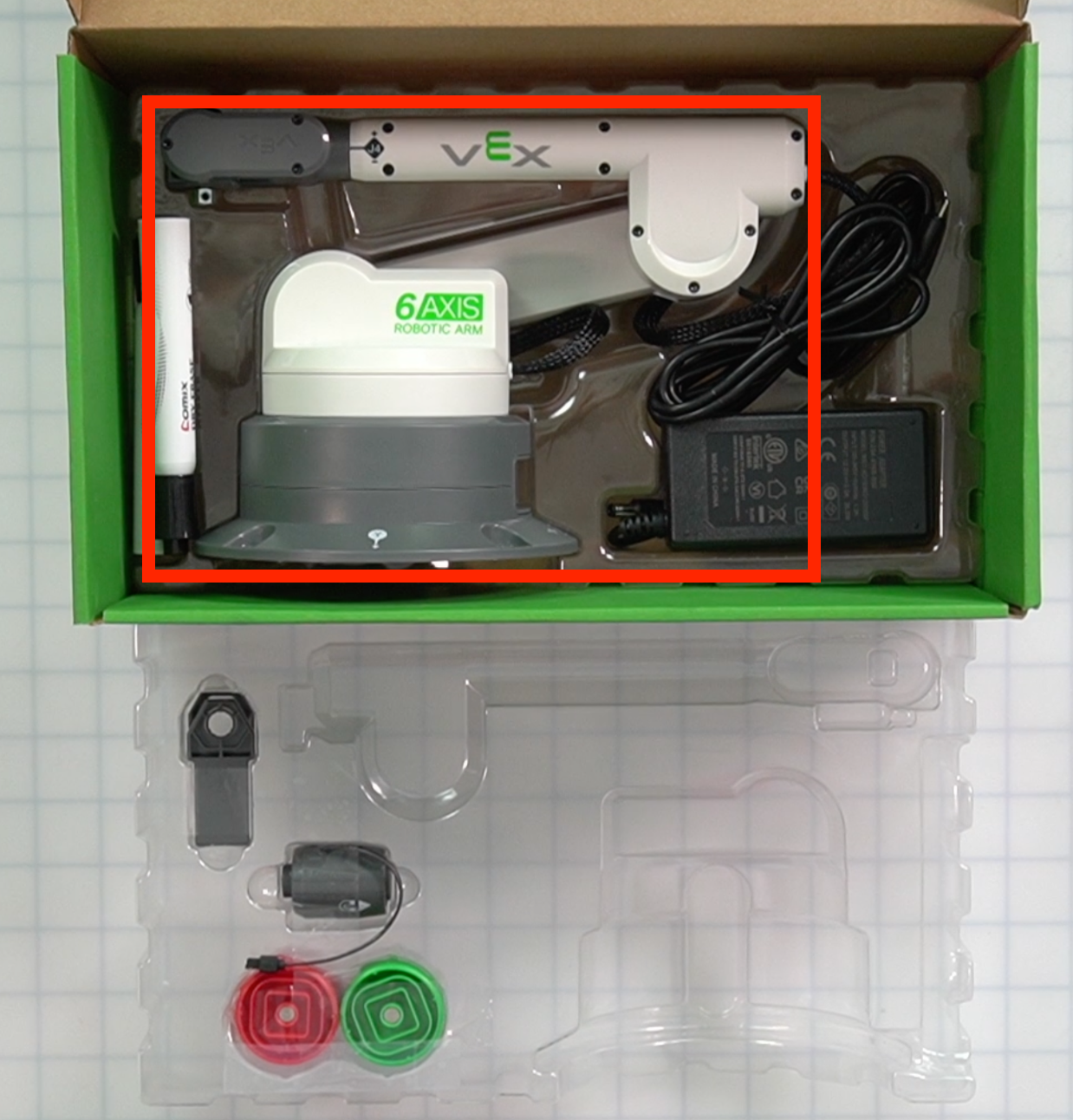

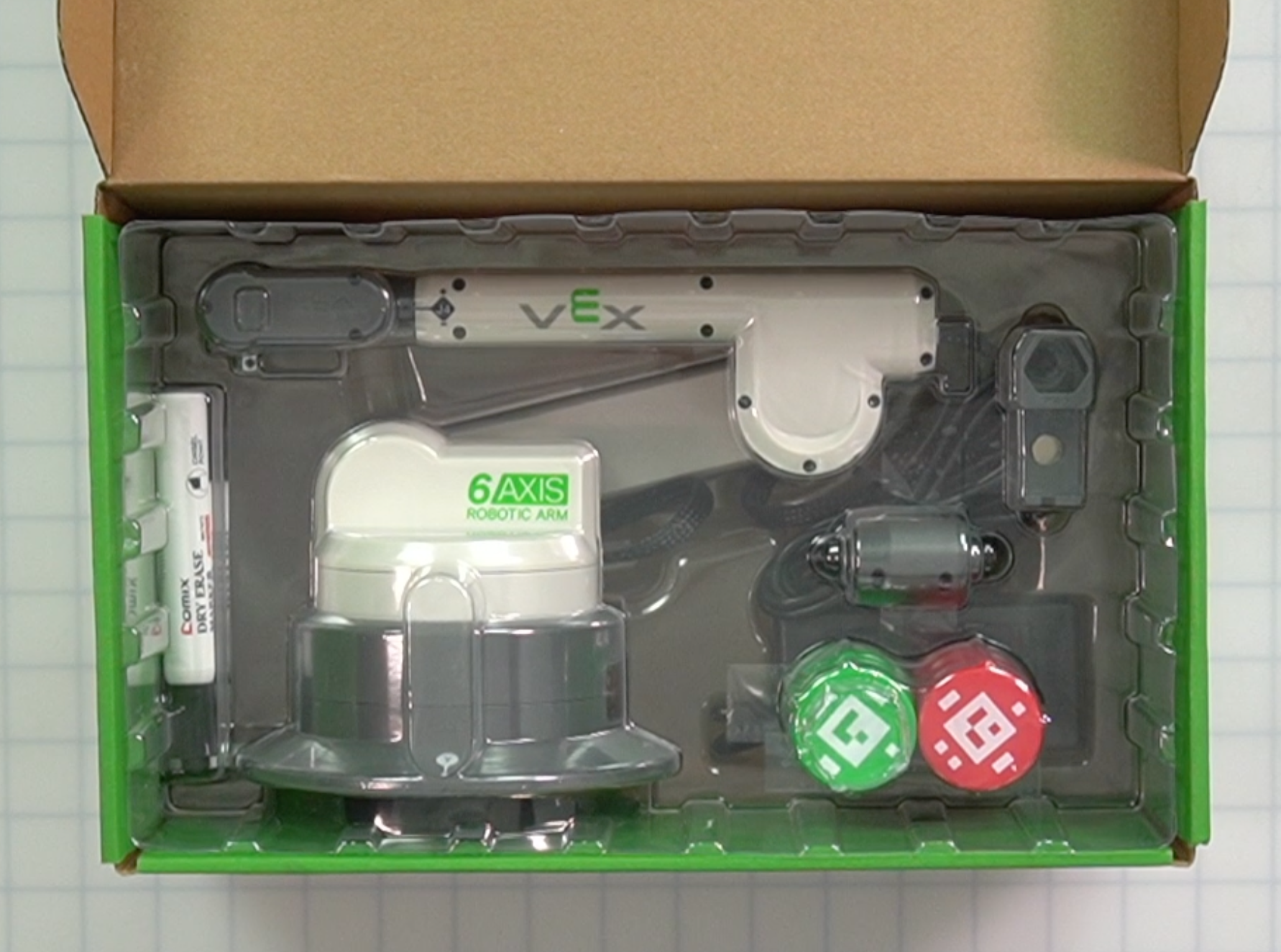

Braccio robotico a 6 assi Immagine 1 Utilizzato per modellare concetti di robotica industriale del mondo reale.

immagine della posizione

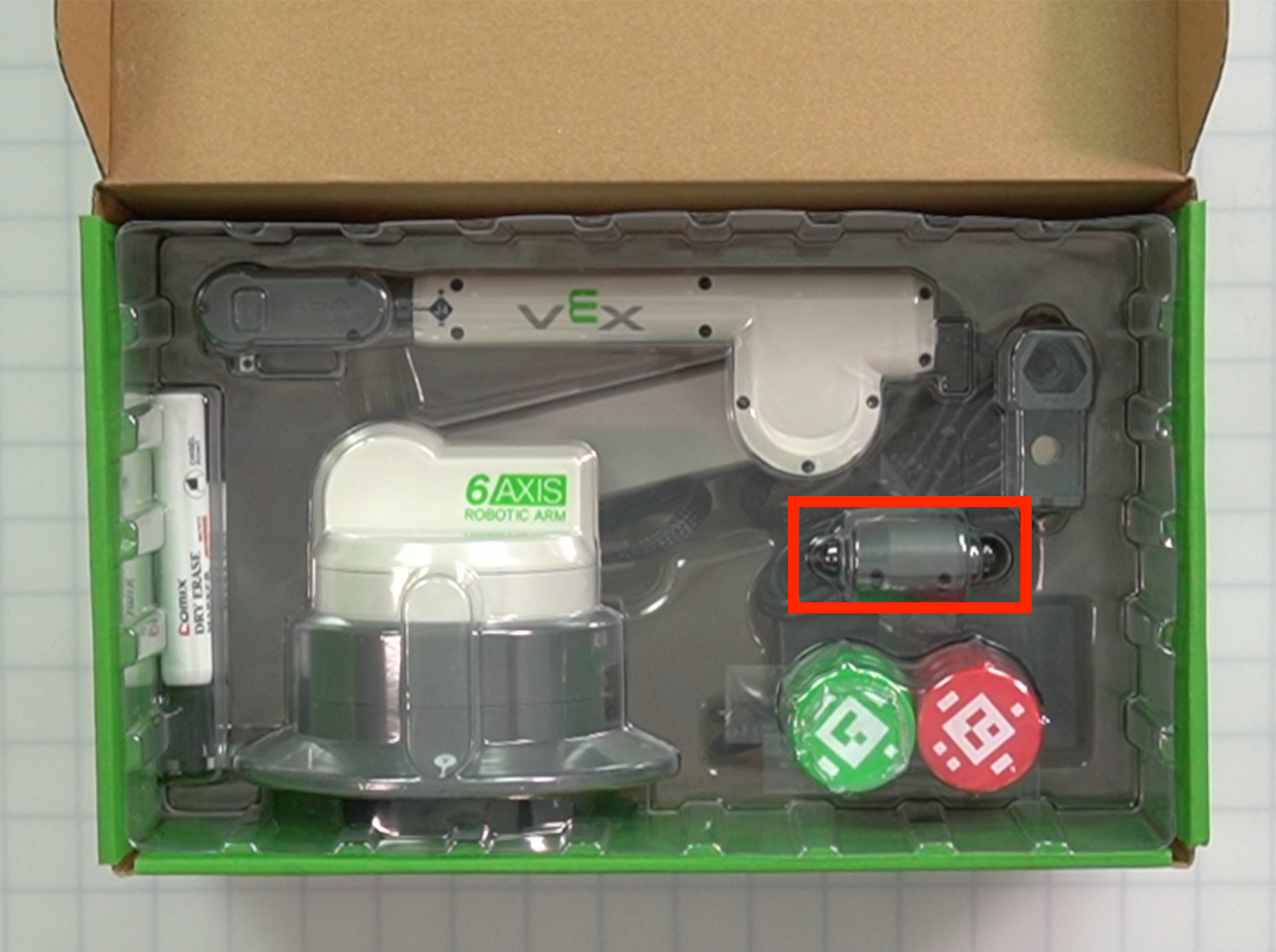

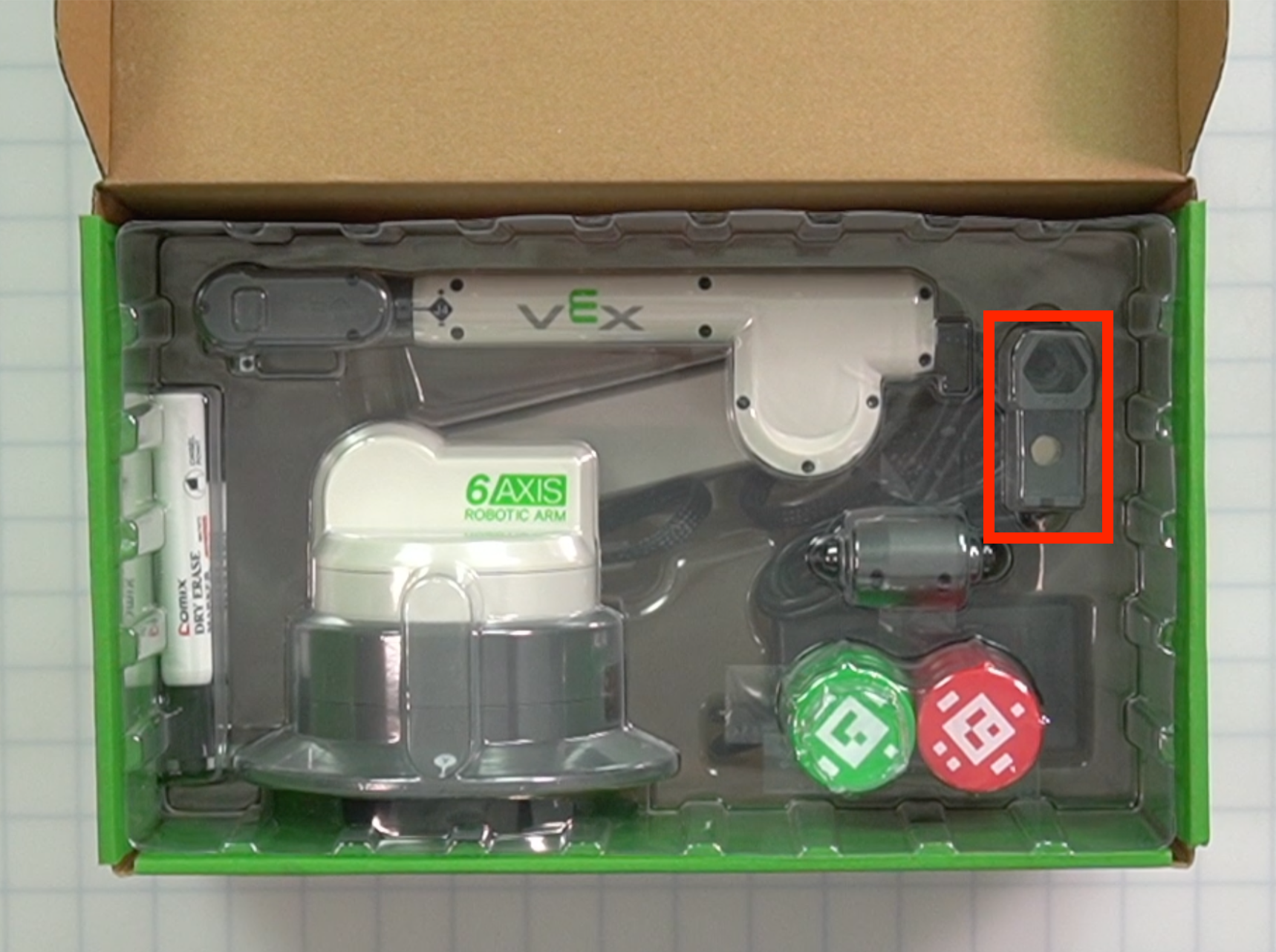

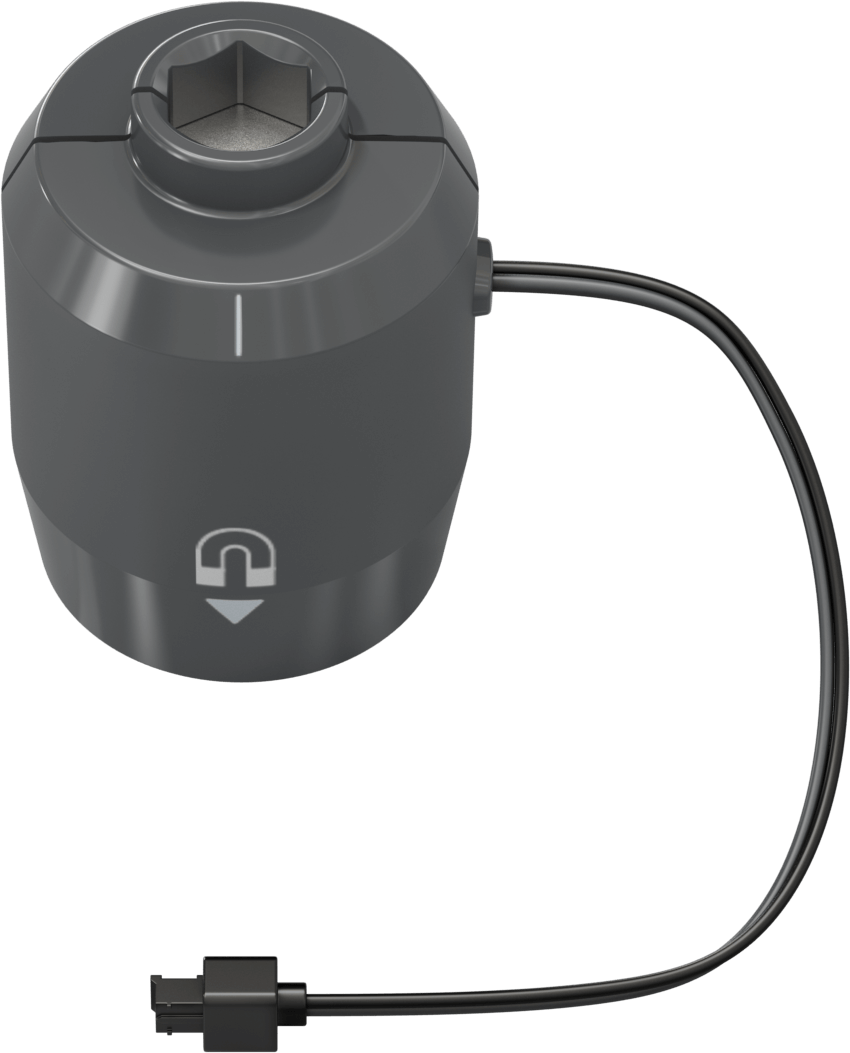

Strumento di raccolta magnetica Immagine 1 Uno degli effettori finali utilizzati con il braccio a 6 assi per raccogliere dischi e cubi.

immagine della posizione

Strumento portapenne Immagine 1 Uno degli effettori finali utilizzato con il braccio a 6 assi per sostenere un pennarello per lavagna.

immagine della posizione

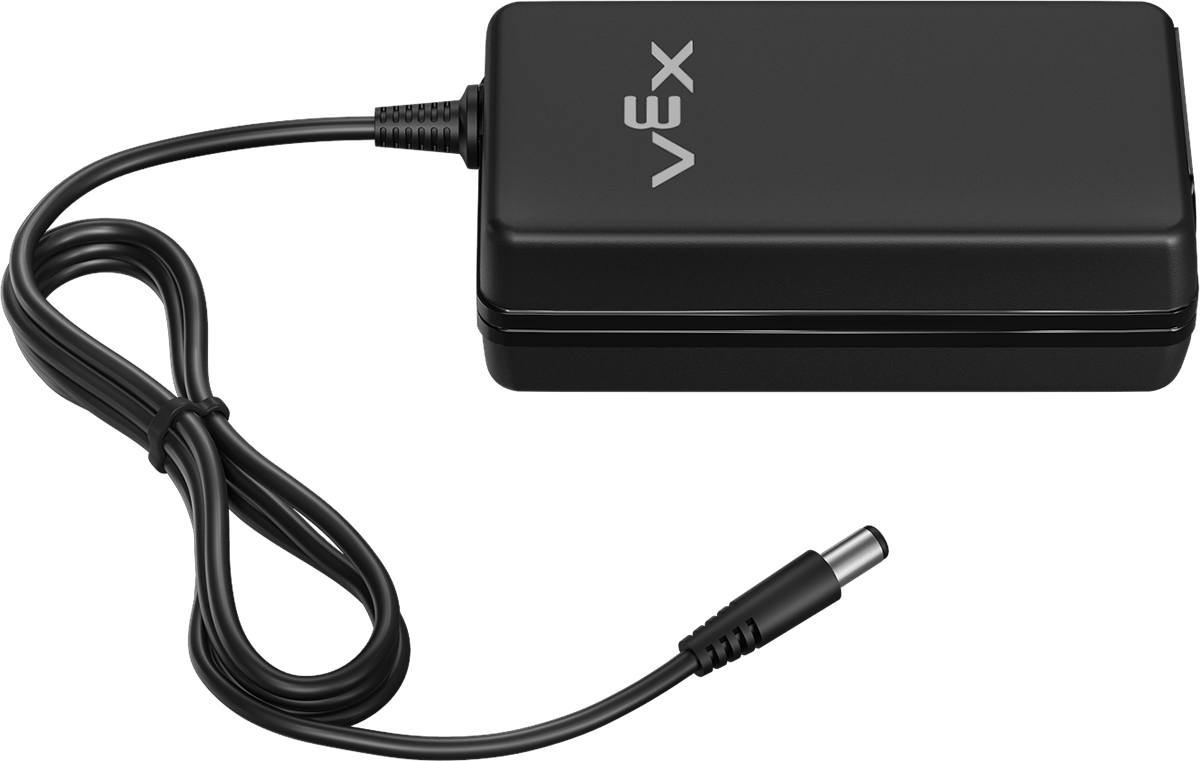

Adattatore di alimentazione Immagine 1 Utilizzato con il cavo di alimentazione per alimentare il braccio a 6 assi.

immagine della posizione

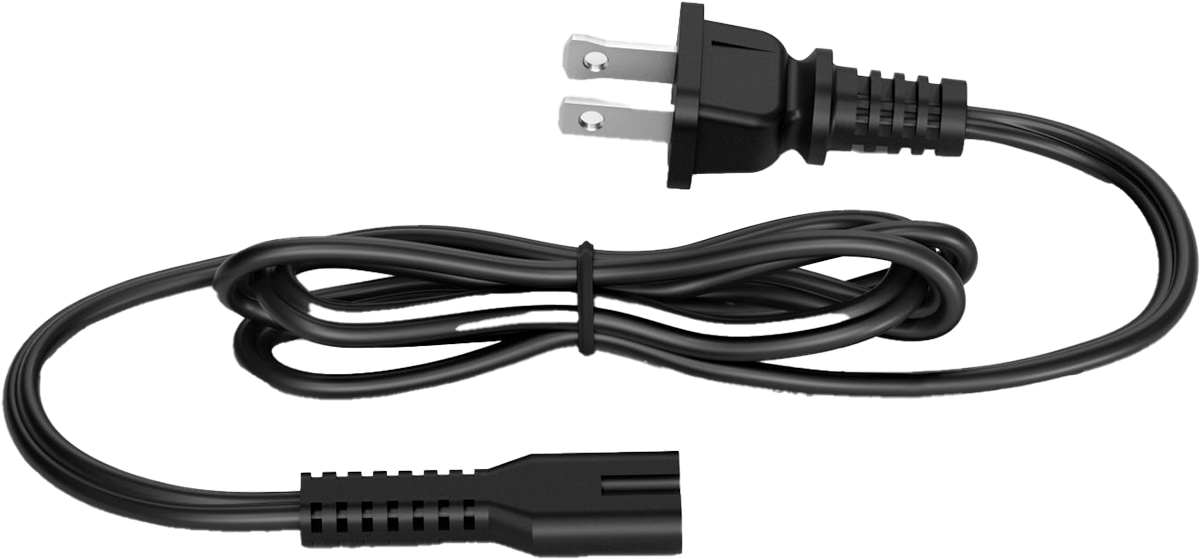

Cavo di alimentazione Immagine 1 Utilizzato con l'adattatore di alimentazione per alimentare il braccio a 6 assi.

immagine della posizione

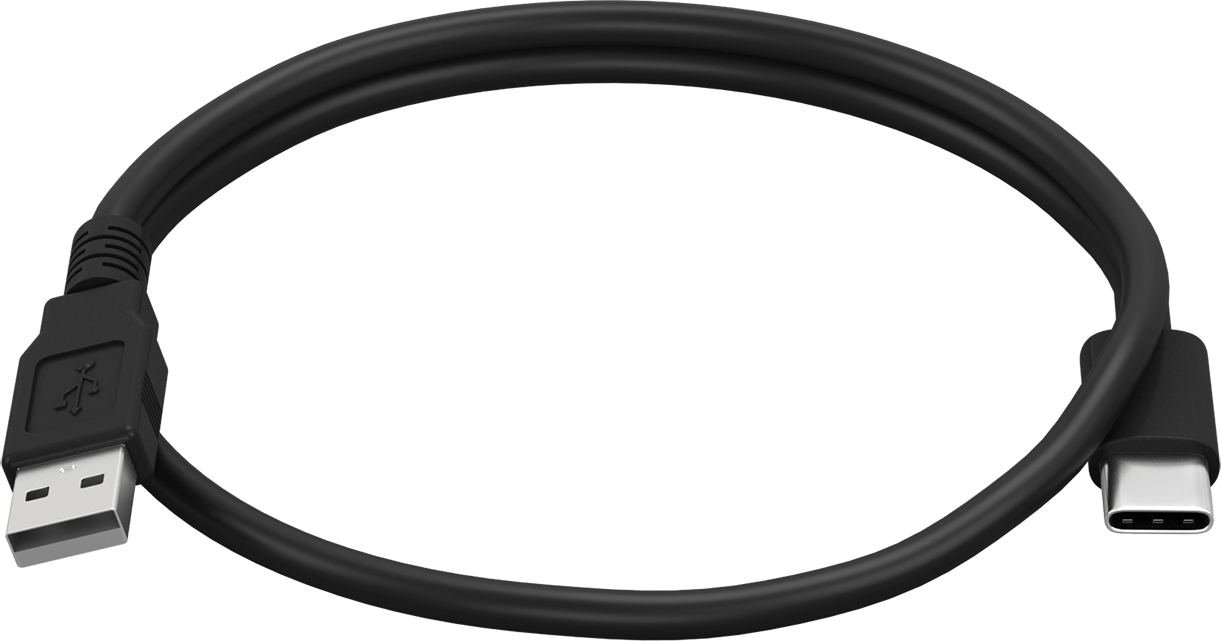

Cavo USB (CA) Immagine 1 Per collegare il braccio a 6 assi o il cervello EXP a un computer. Utilizzato anche per caricare la batteria.

immagine della posizione

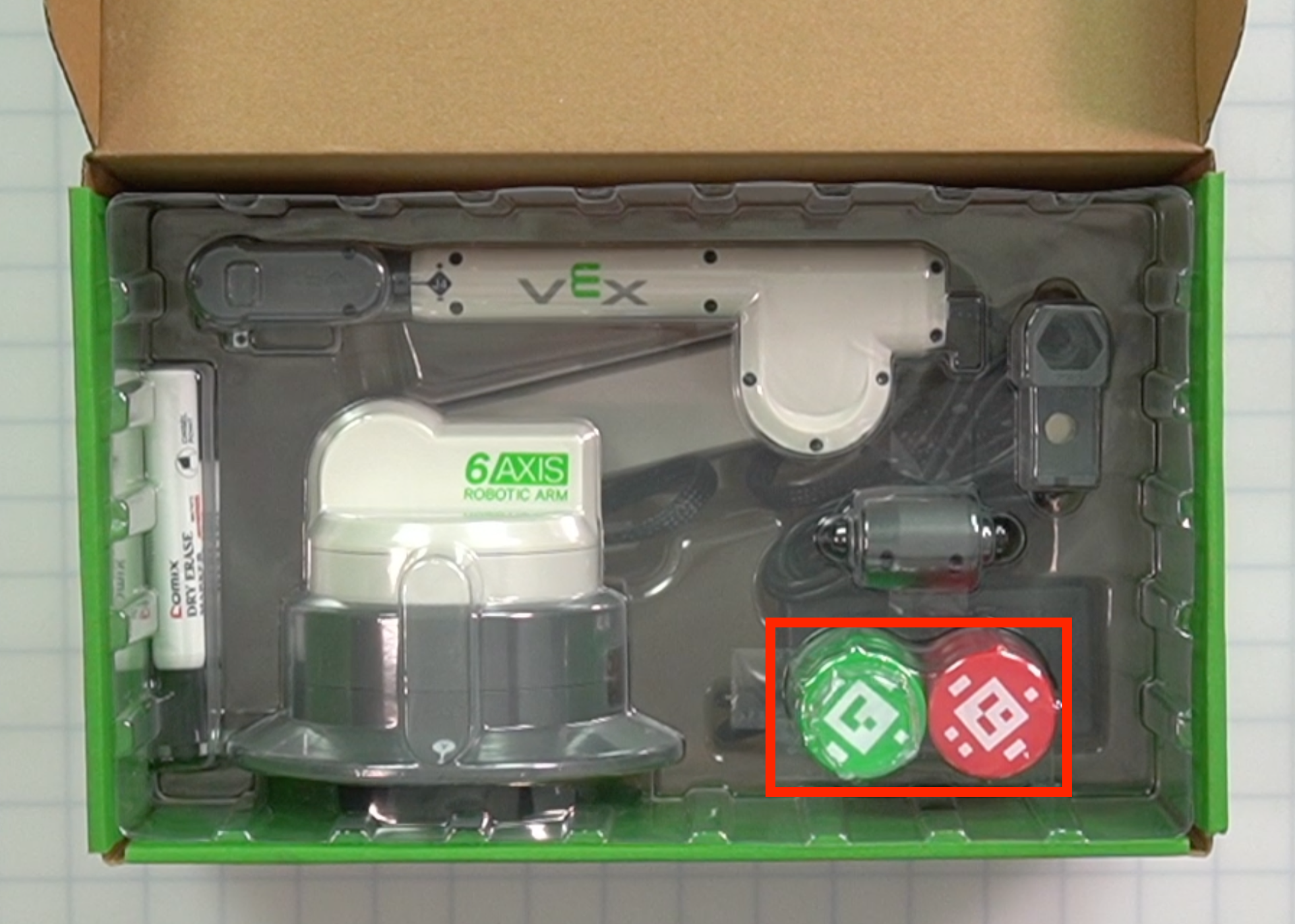

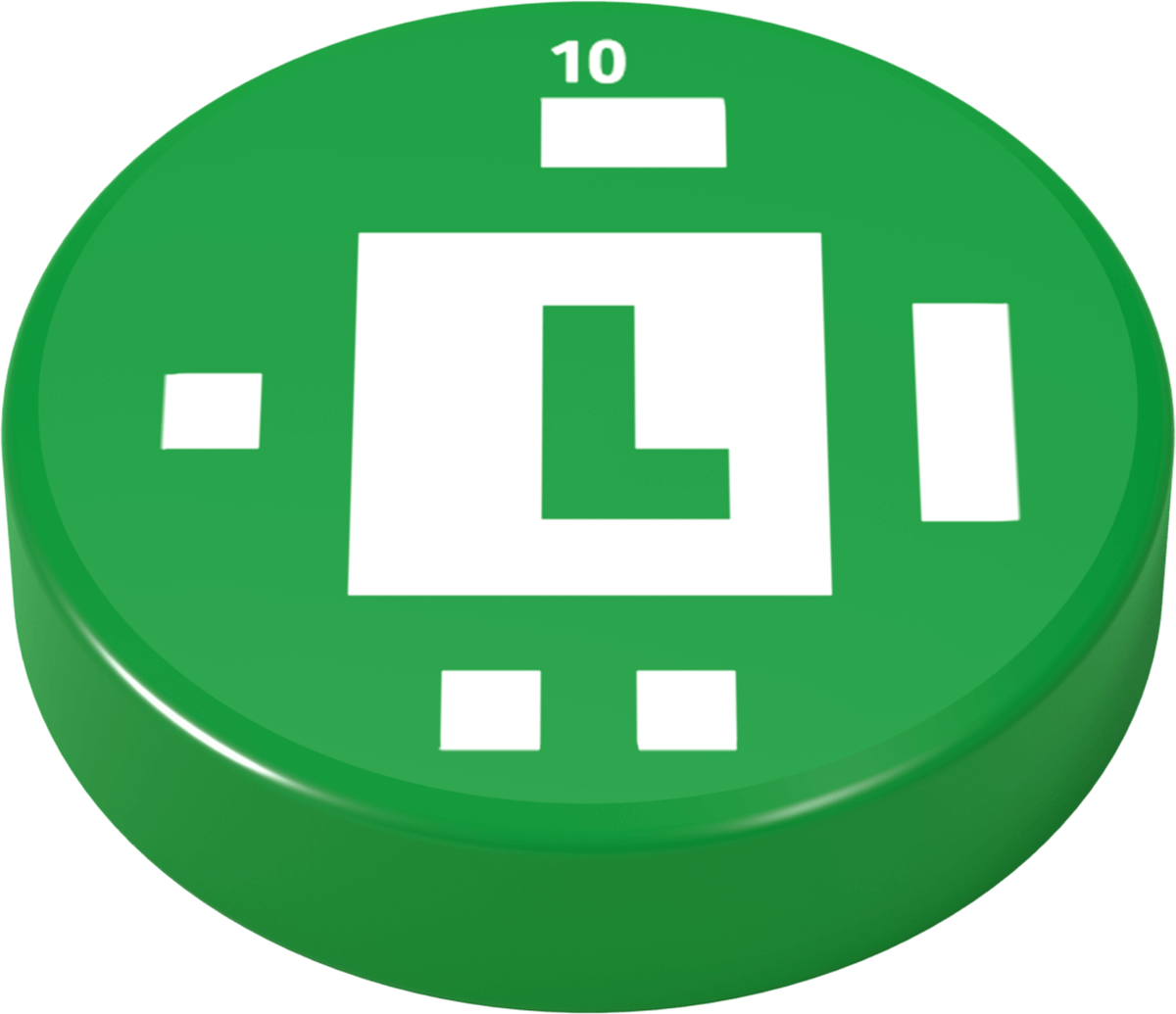

Disco Verde Immagine 5

Utilizzato in attività per simulare oggetti in un ambiente di robotica industriale.

Nota: Ogni disco mostra un AprilTag diverso. Questa funzionalità verrà spiegata in un futuro aggiornamento.

immagine della posizione

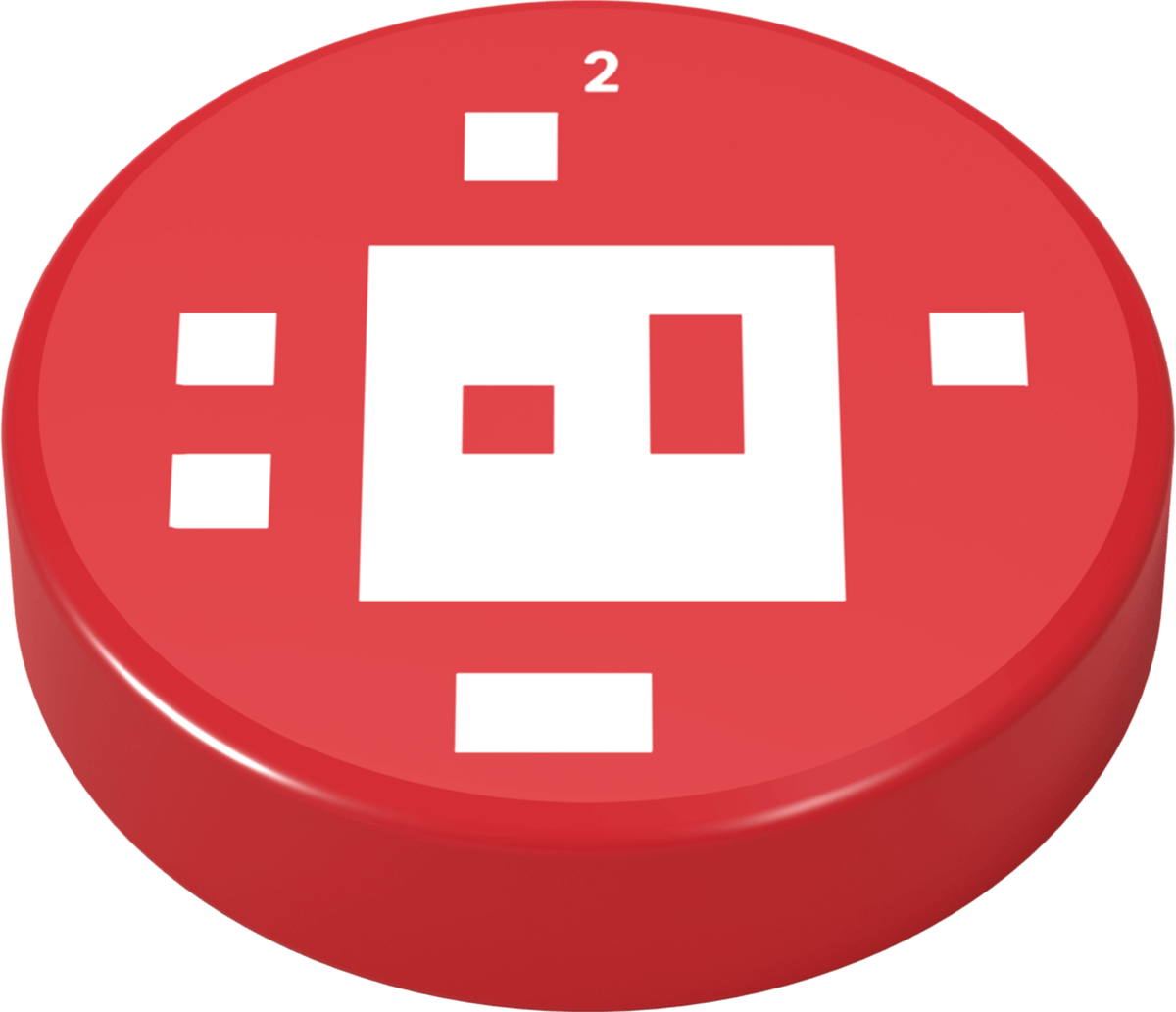

Disco Rosso Immagine 5

Utilizzato in attività per simulare oggetti in un ambiente di robotica industriale.

Nota: Ogni disco mostra un AprilTag diverso. Questa funzionalità verrà spiegata in un futuro aggiornamento.

immagine della posizione

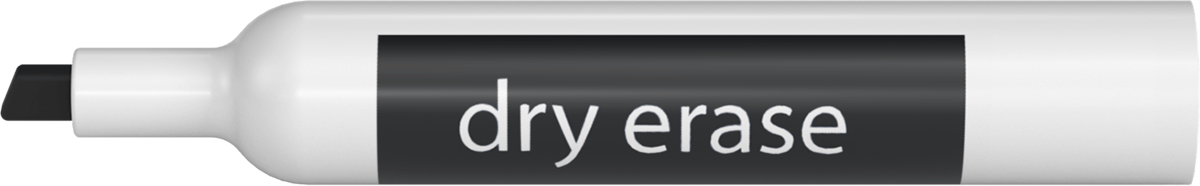

Pennarello cancellabile a secco - nero Immagine 2 Da posizionare nello strumento Portapenne e disegnare sulla lavagna.

immagine della posizione

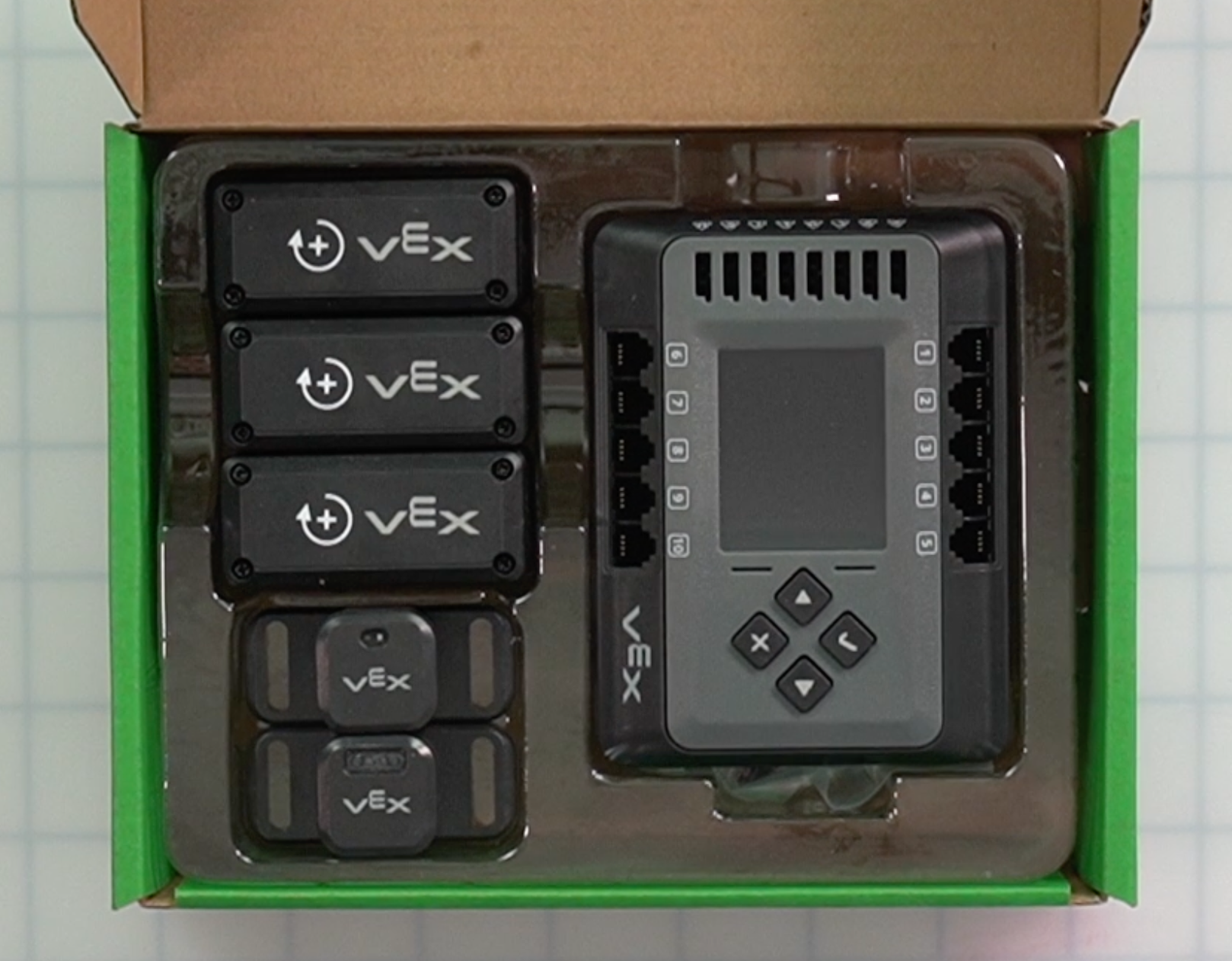

Pacchetto di sistema

Schermata del 07/06/2024 alle 16:26:45.png

Parte Foto Quantità Scopo Posizione

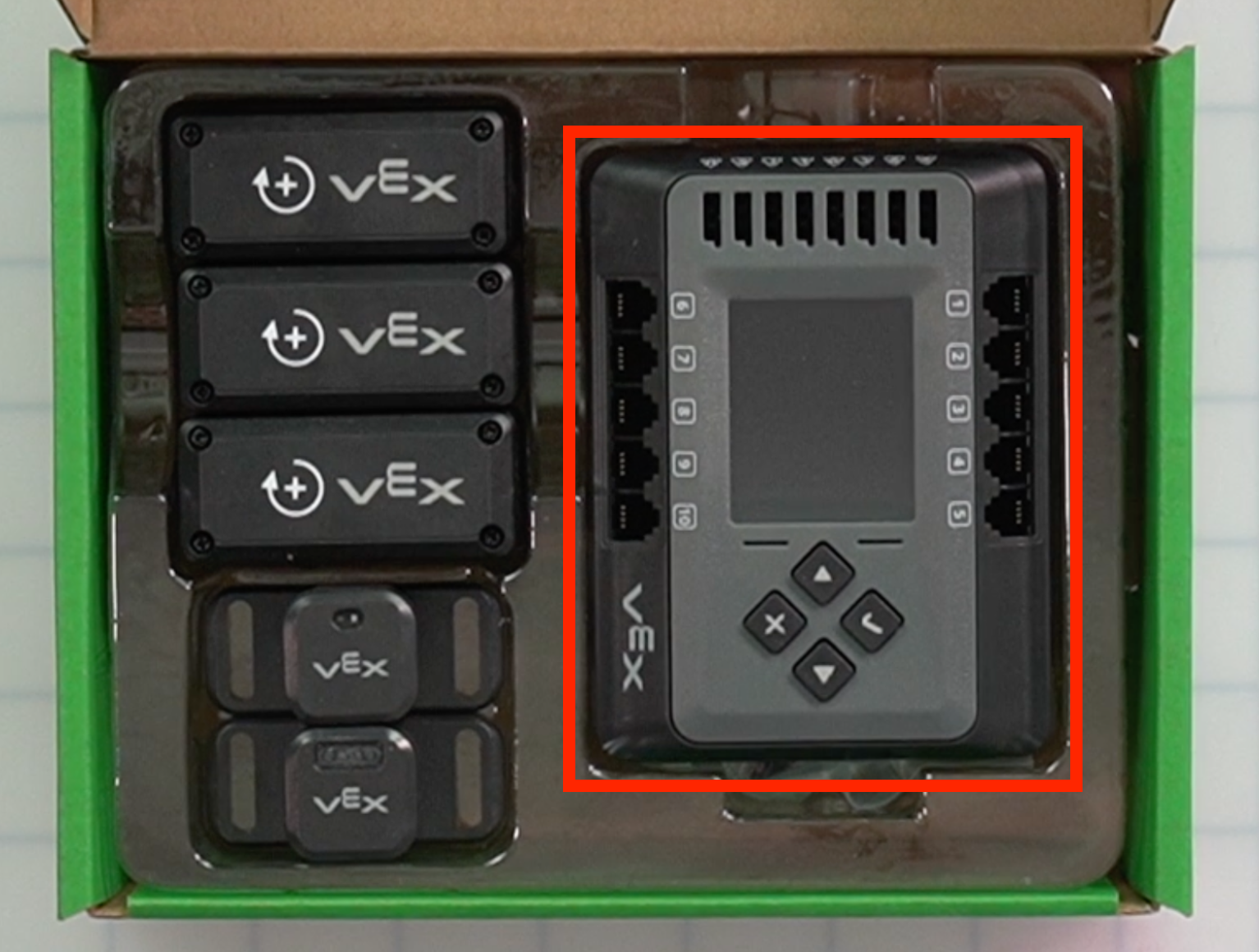

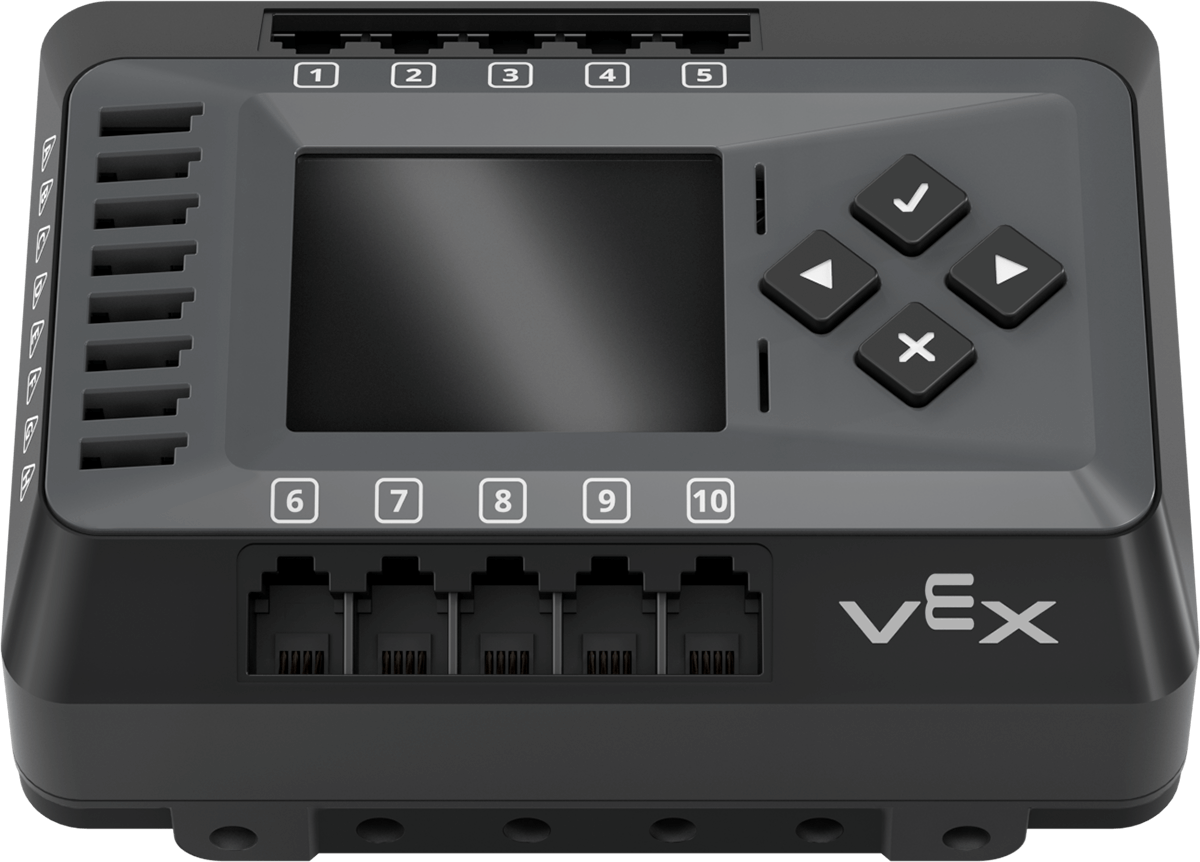

ESP Cervello Immagine 1 Funziona come hub di controllo centrale, gestendo il braccio a 6 assi e dispositivi aggiuntivi come trasportatori, sensori e componenti pneumatici.

immagine della posizione

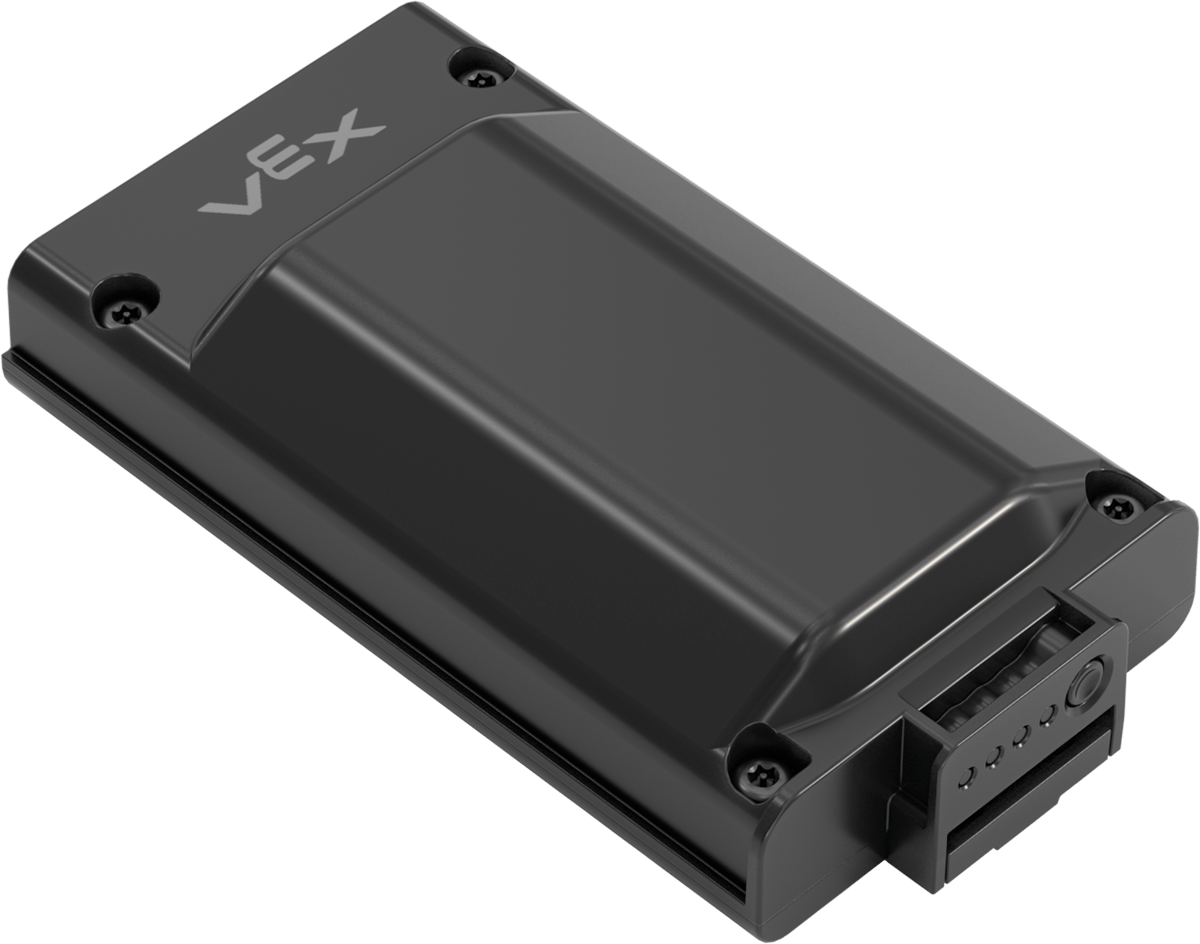

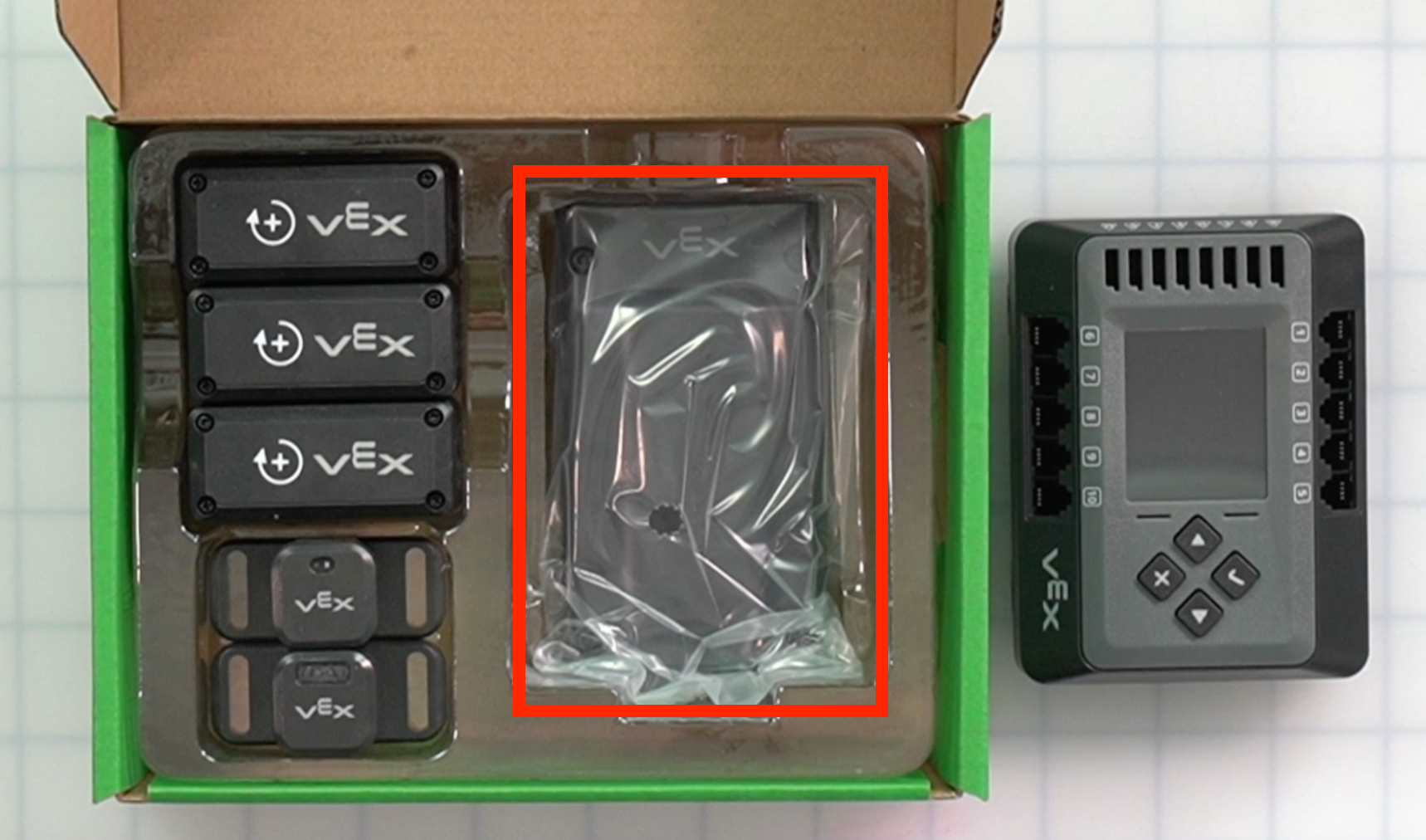

Batteria ESP Immagine 1 Utilizzato per alimentare EXP Brain e tutti i dispositivi collegati.

immagine della posizione

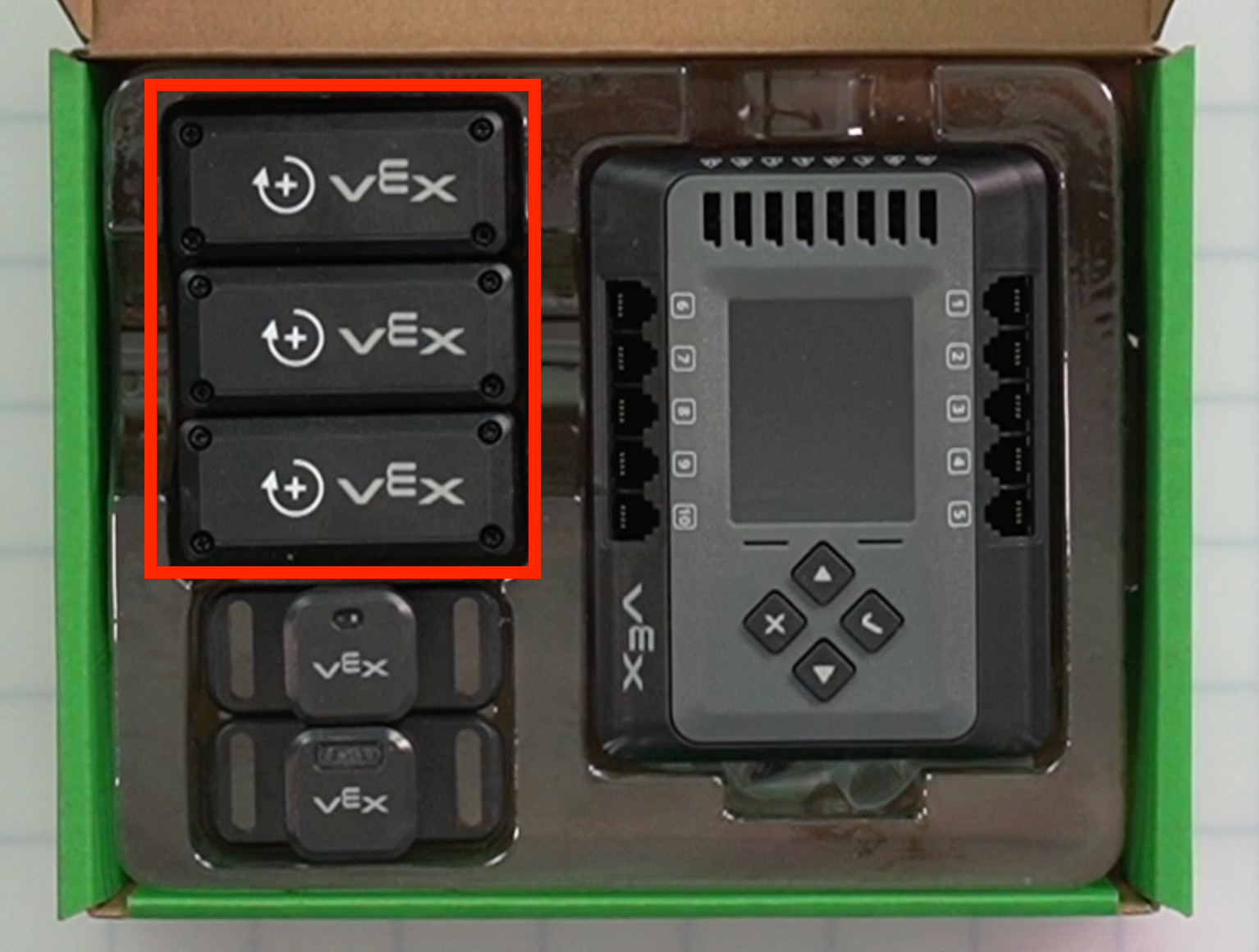

Motore da 5,5 W Immagine 3 Utilizzato per ruotare e spostare i trasportatori lineari e serpentini.

immagine della posizione

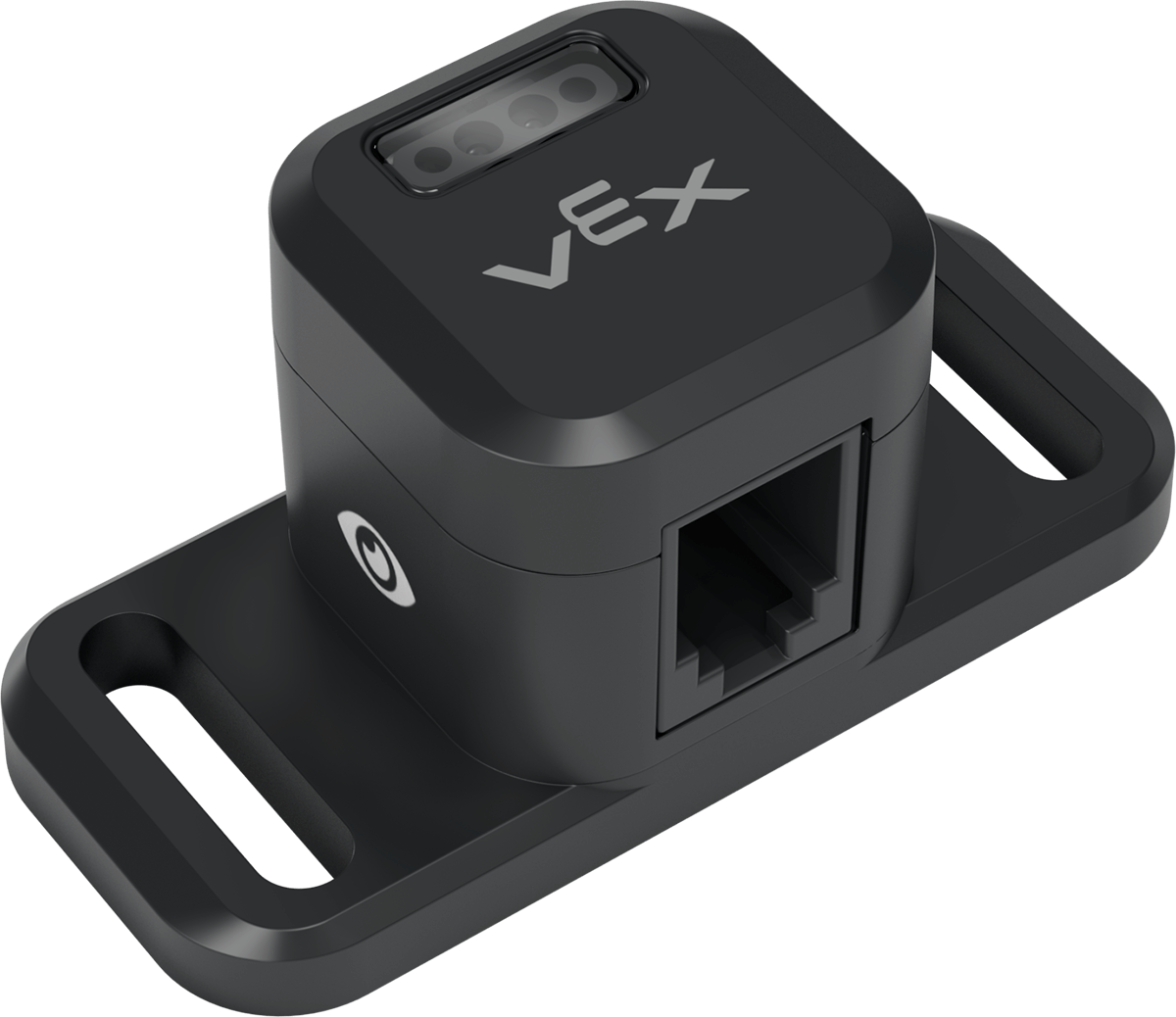

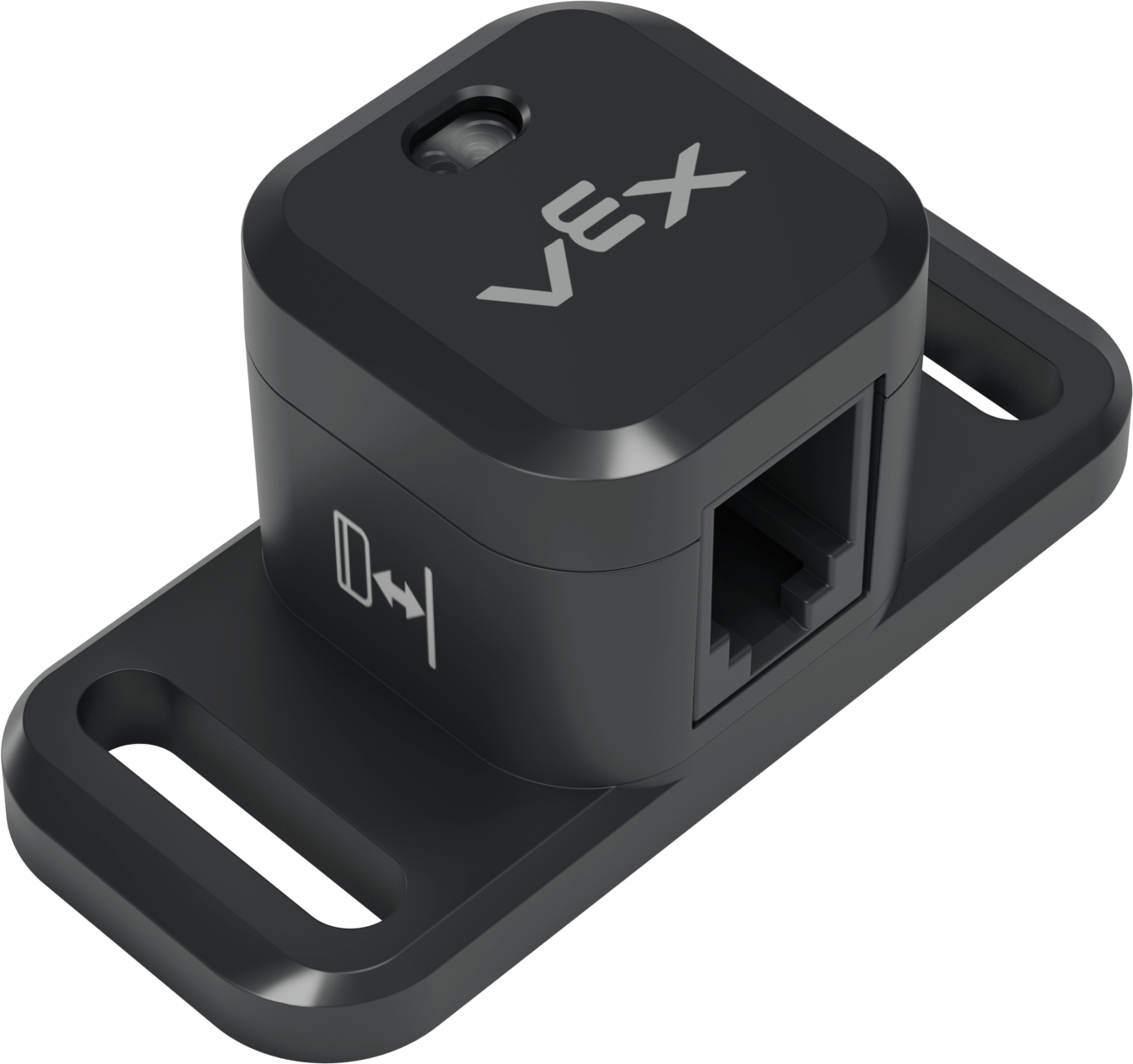

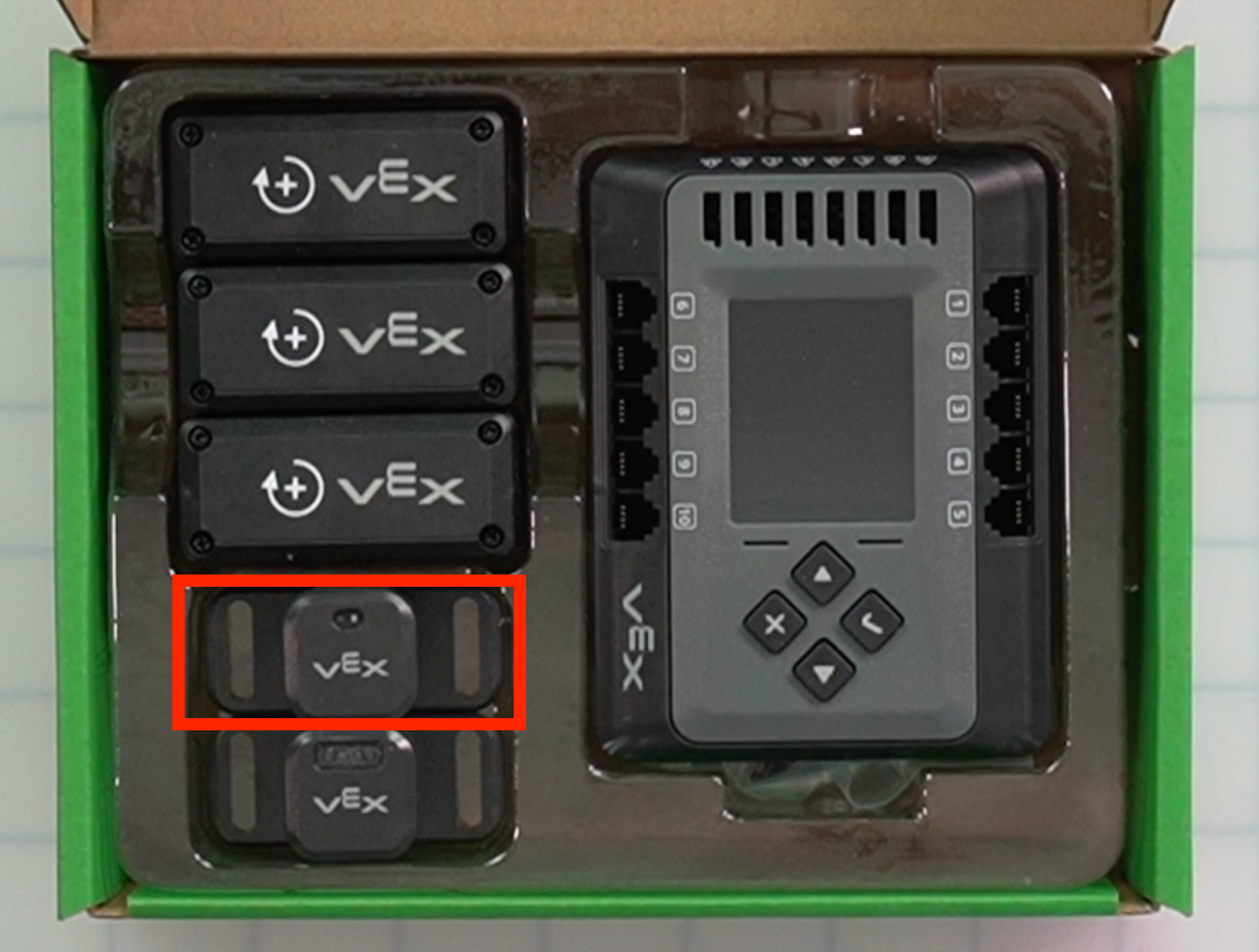

Sensore di distanza Immagine 1 Utilizzato per rilevare la presenza e la posizione degli oggetti sui trasportatori.

immagine della posizione

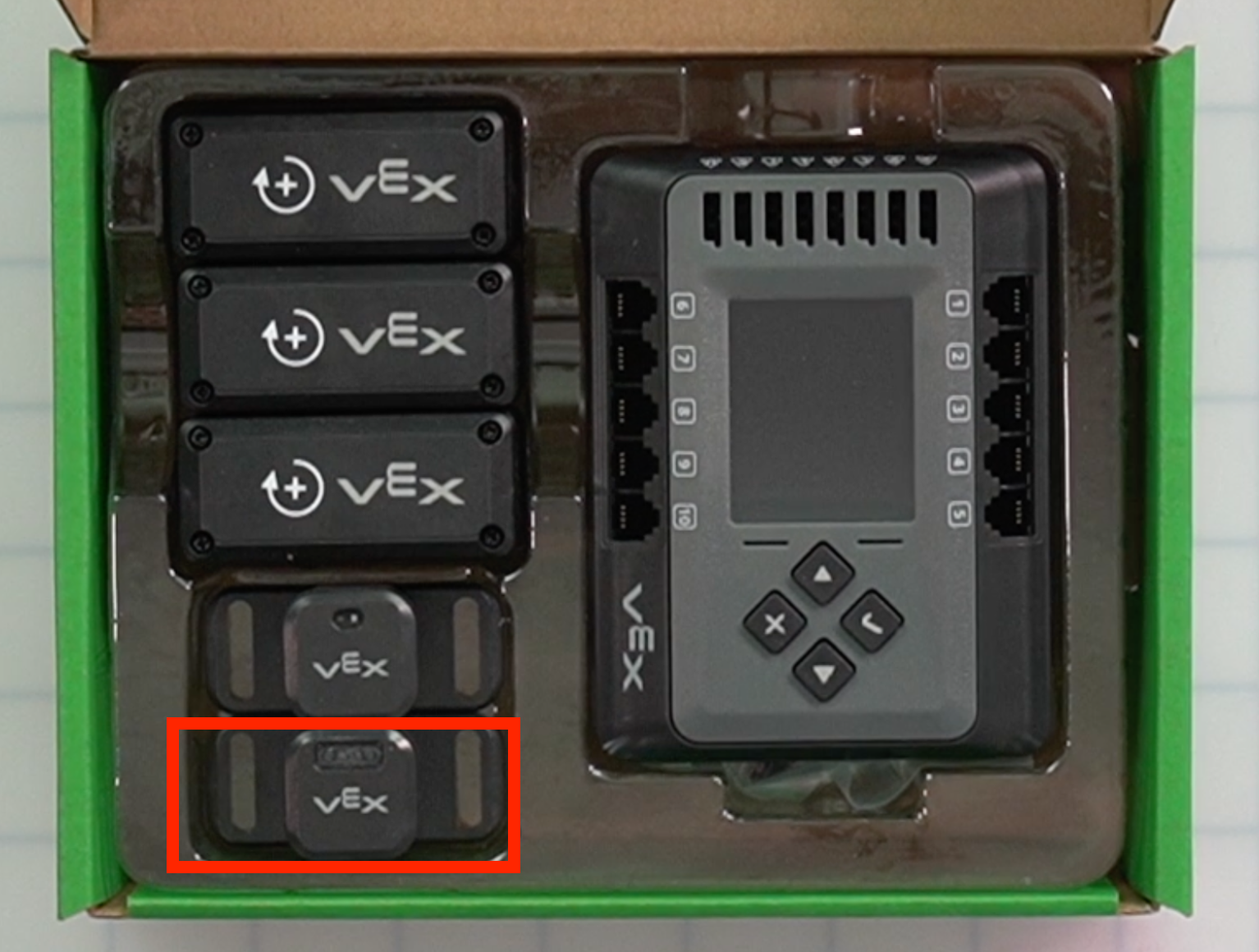

Sensore ottico Immagine 1 Utilizzato per rilevare il colore degli oggetti.

immagine della posizione


Scatola dei componenti 1

Schermata del 07/06/2024 alle 16:27:38.png

Parte Foto Quantità Scopo Posizione

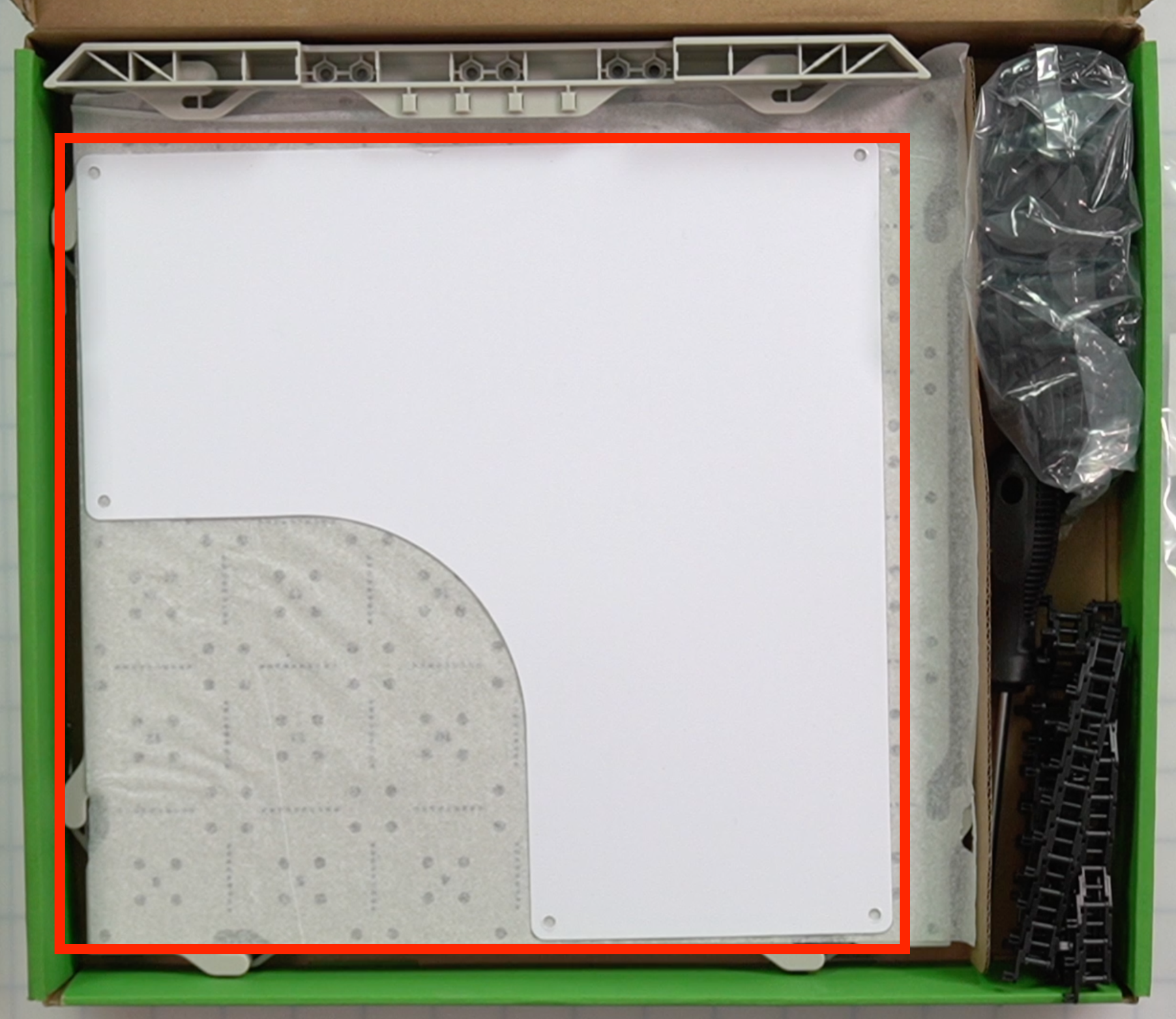

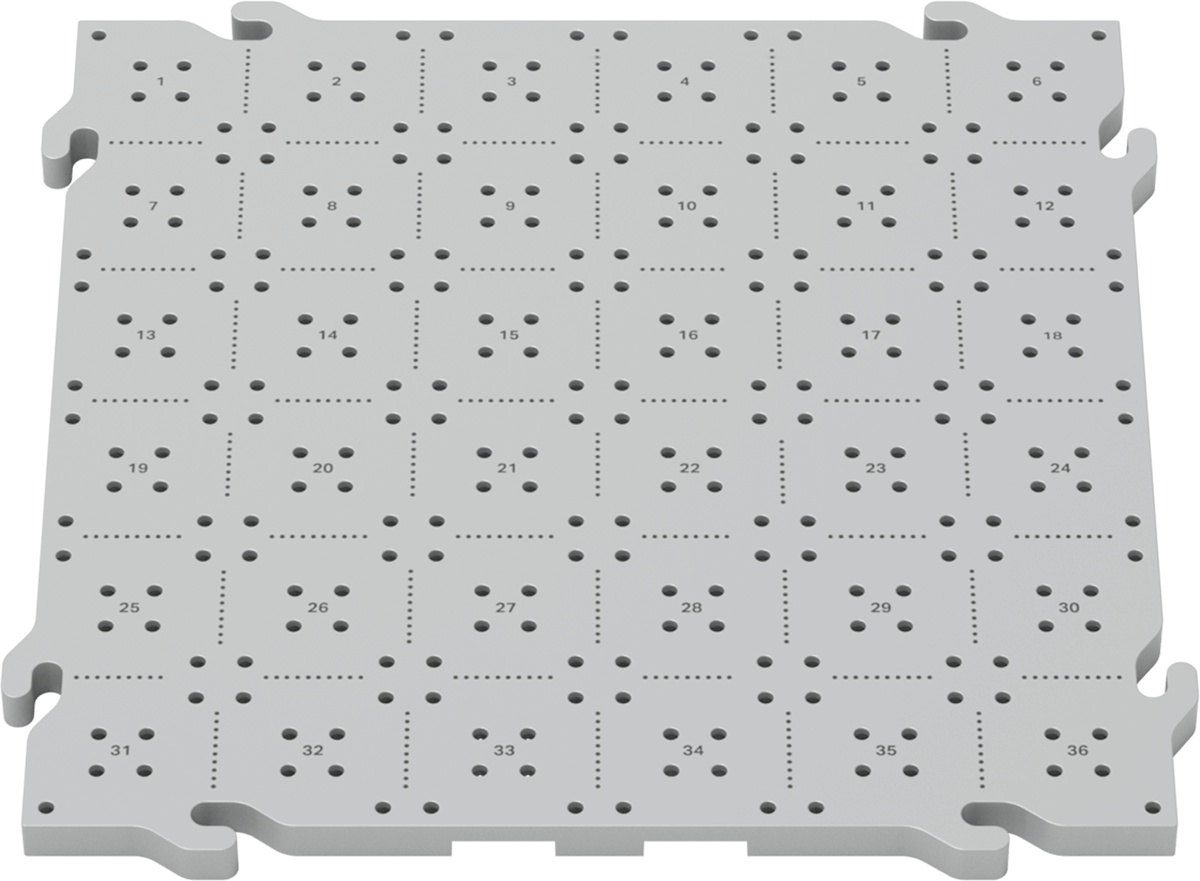

Piastrella CTE Immagine 2 Utilizzato come base per tutte le costruzioni con il kit CTE Workcell.

immagine della posizione

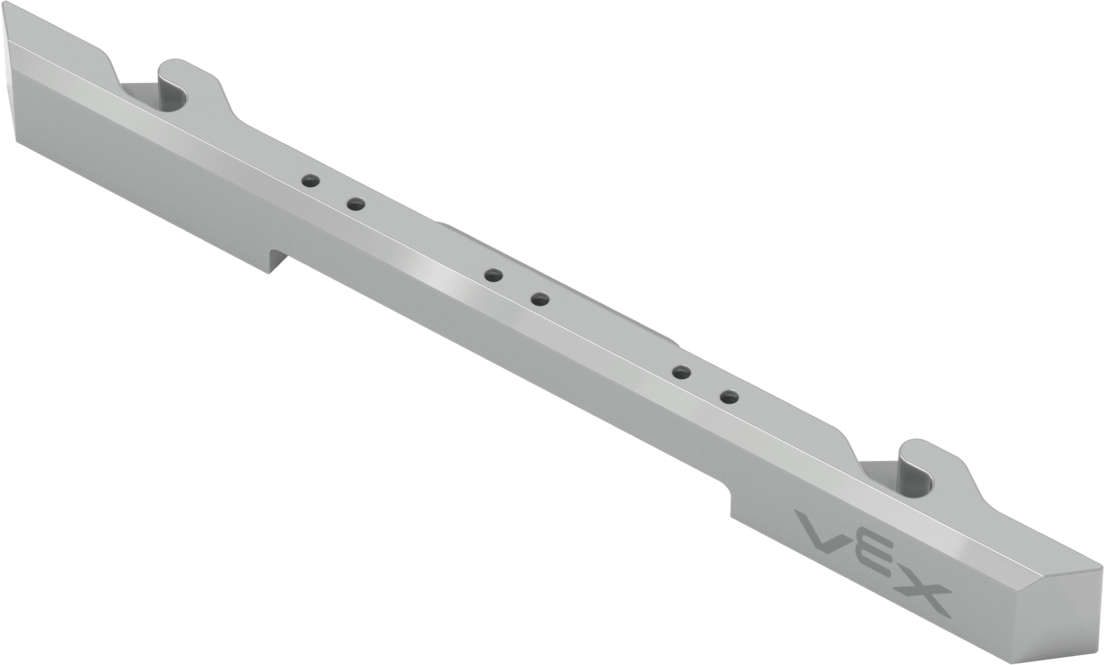

Cornice per piastrelle CTE Immagine 6 Utilizzato lungo il perimetro delle piastrelle CTE.

immagine della posizione

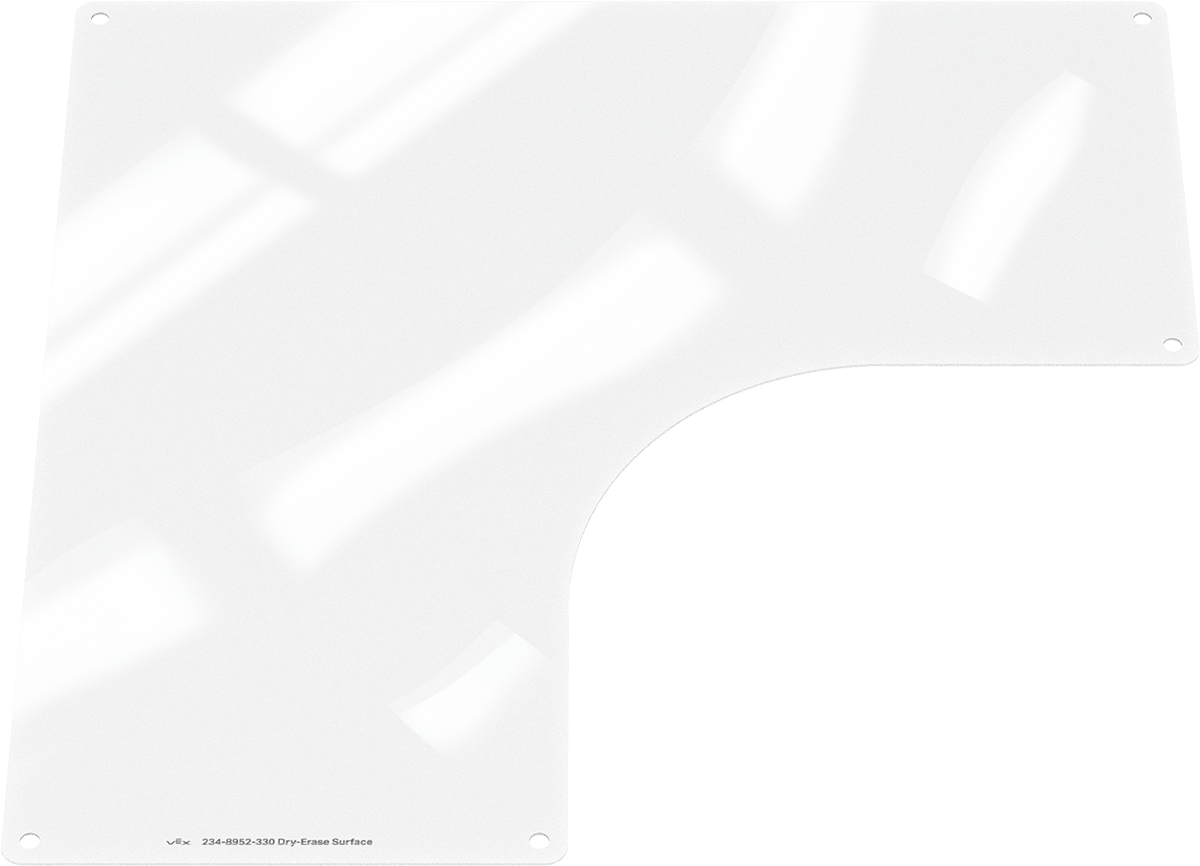

Superficie della lavagna Immagine 3 Attaccato a una piastrella CTE come superficie su cui disegnare con il pennarello cancellabile a secco.

immagine della posizione

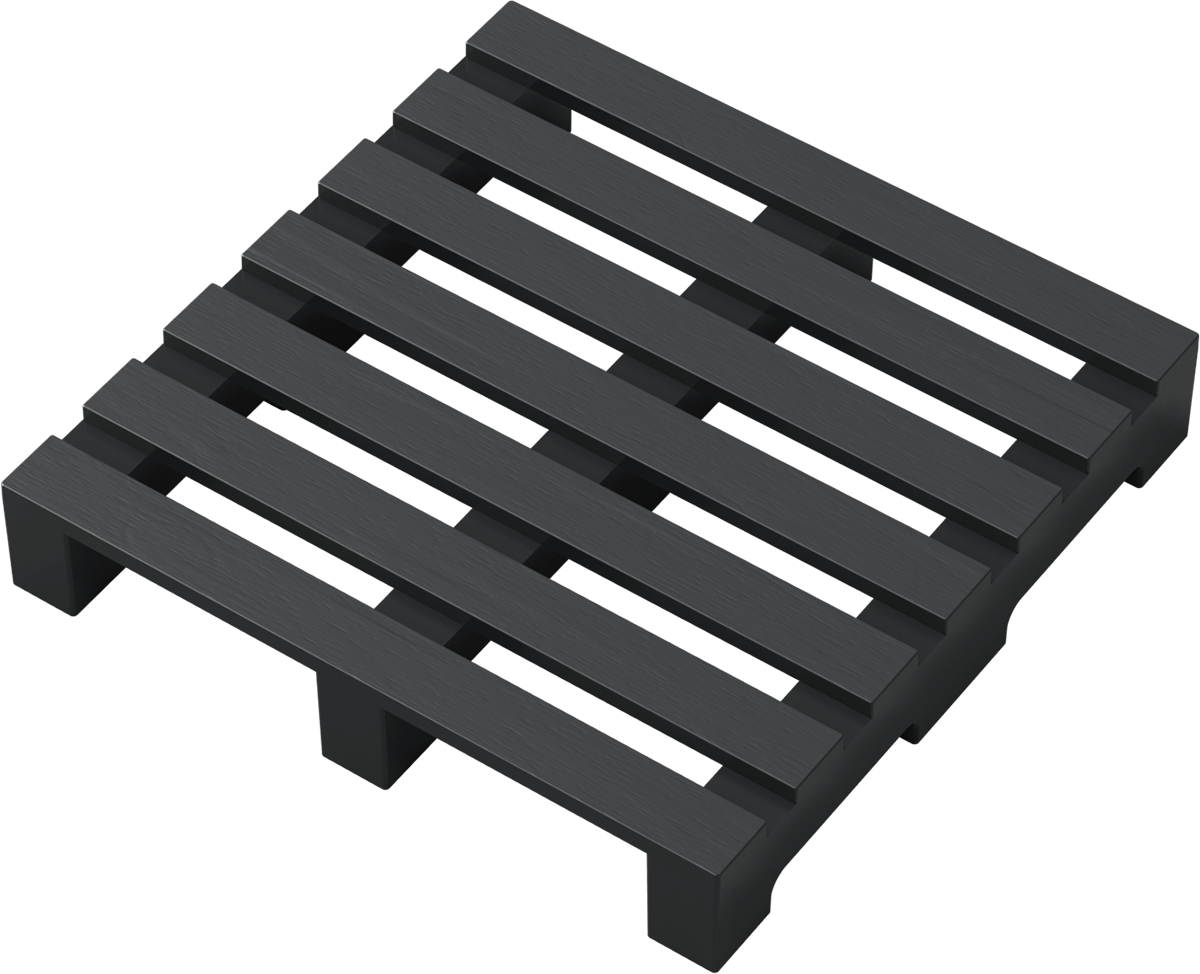

Trasportatore a serpentina – Piattaforma Immagine 80 Utilizzato come parte superiore del trasportatore a serpentina. I pezzi della piattaforma del trasportatore poggiano sulla parte superiore della sezione da 80 collegamenti.

immagine della posizione

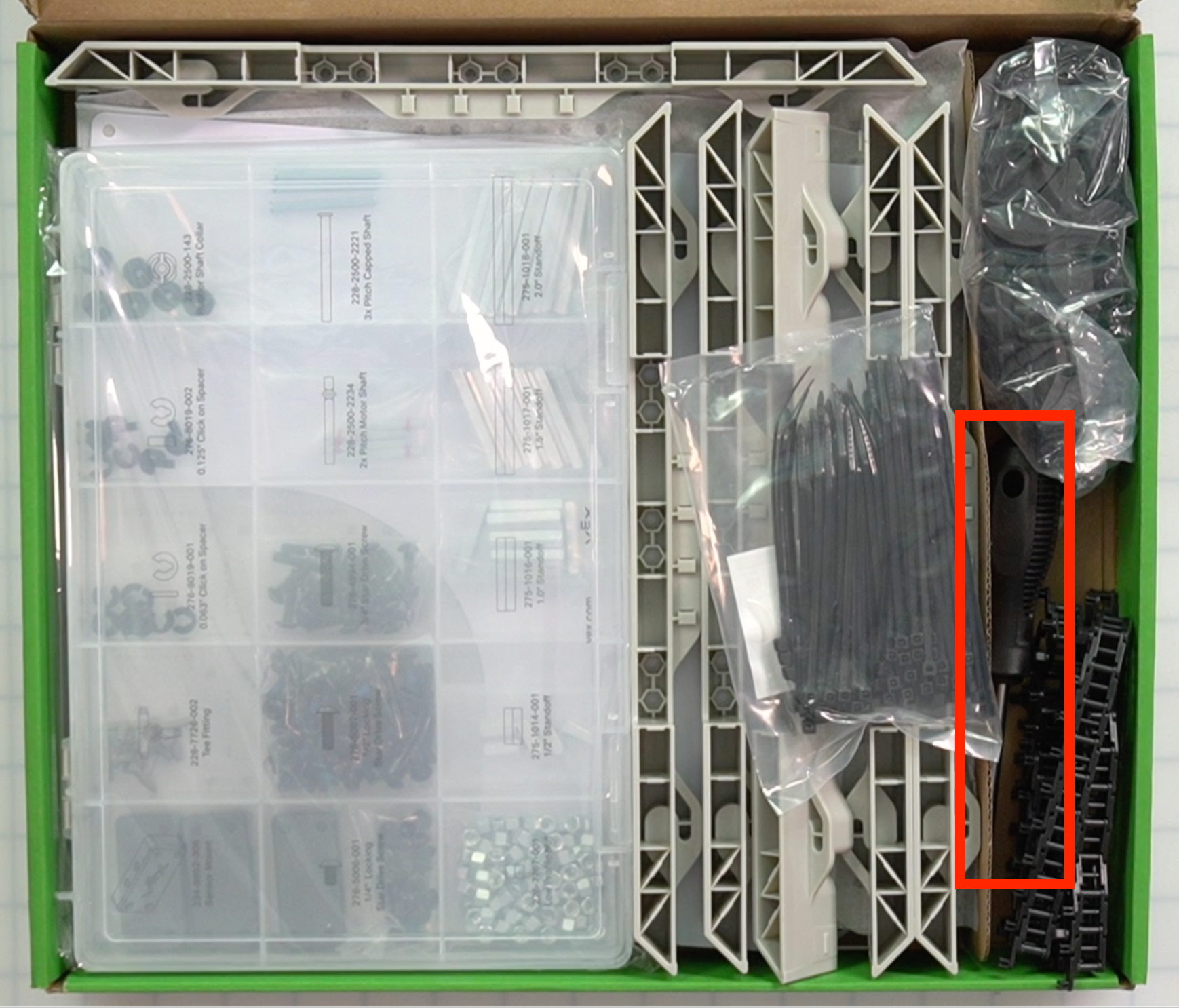

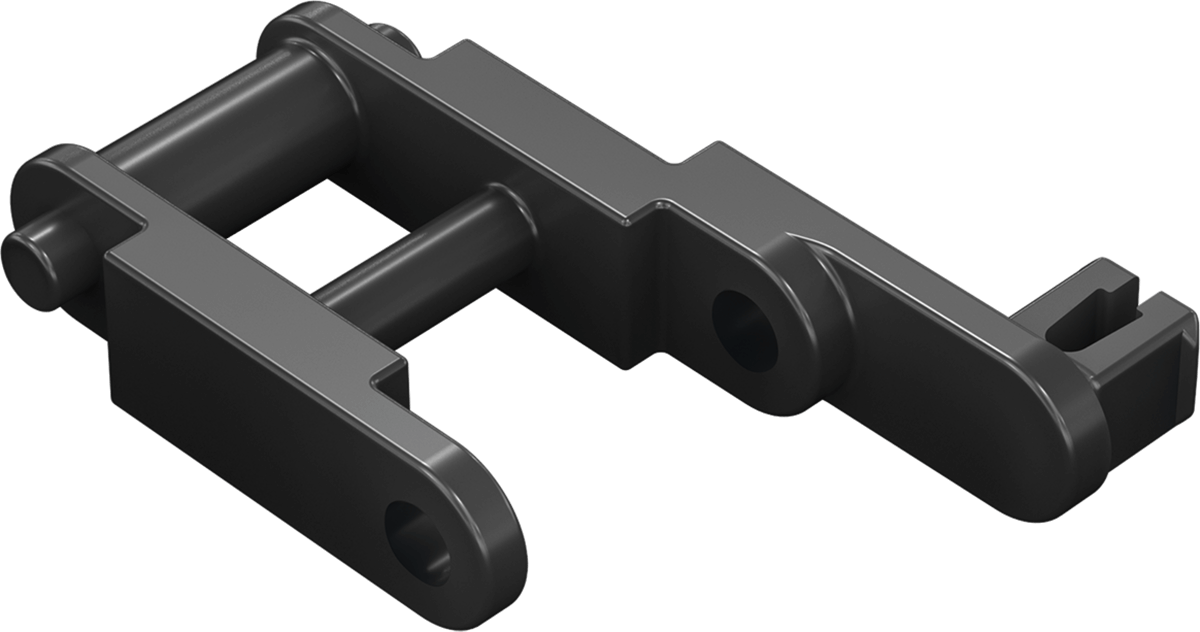

Trasportatore a serpentina – Sezione da 80 collegamenti Immagine 1 assieme di 80 maglie  Utilizzato come base del trasportatore a serpentina. I pezzi della piattaforma del trasportatore poggiano sulla parte superiore dei collegamenti.

immagine della posizione

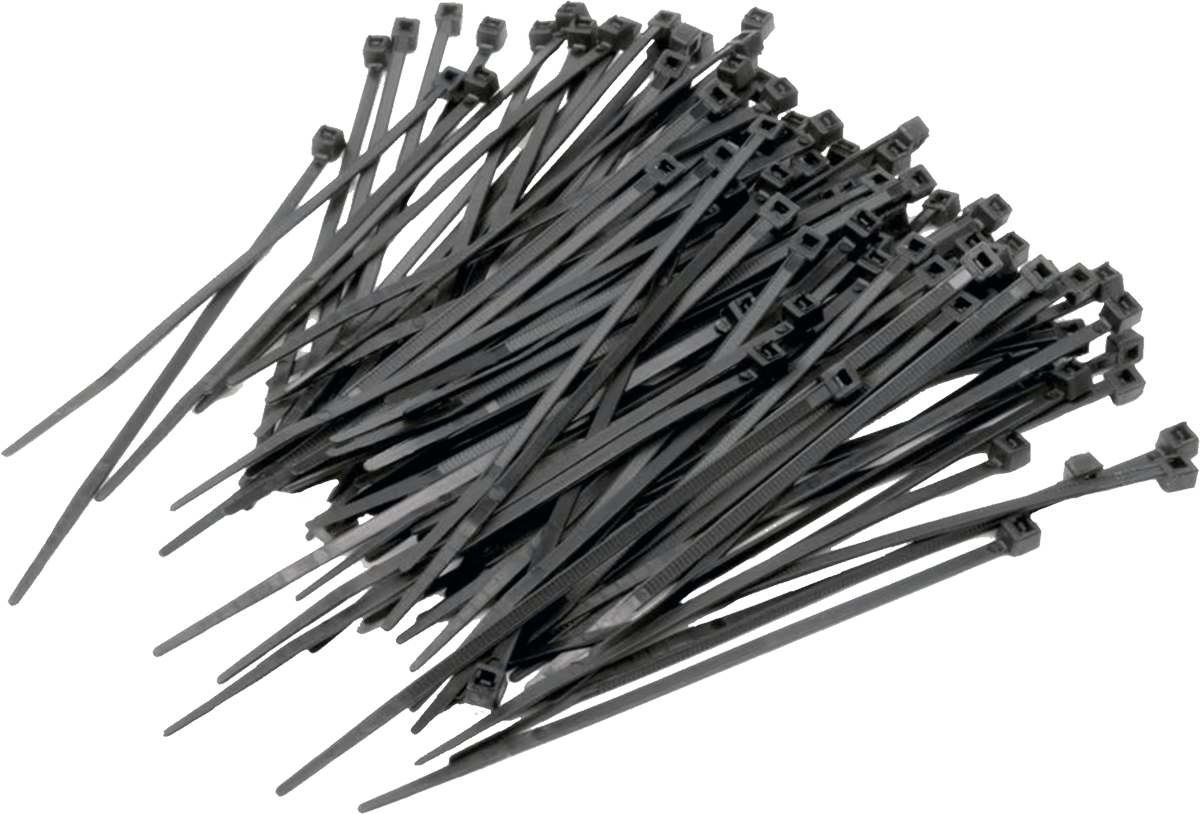

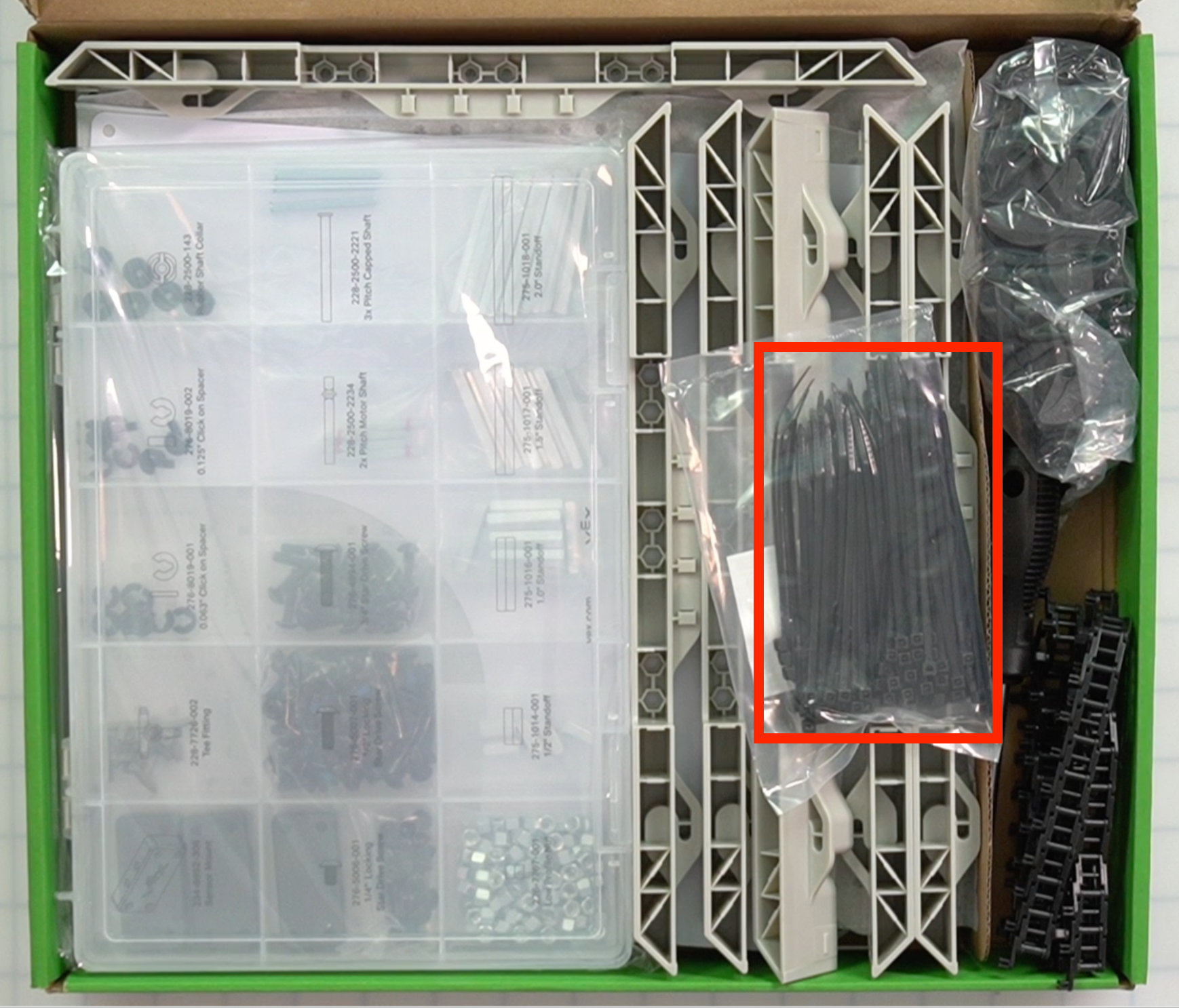

Fascette con cerniera - 4" Immagine 100 Utilizzato per la gestione dei cavi.

immagine della posizione

Cacciavite T-15 Immagine 1 Uno strumento da utilizzare con le viti Star-Drive nella custodia dell'hardware.

immagine della posizione

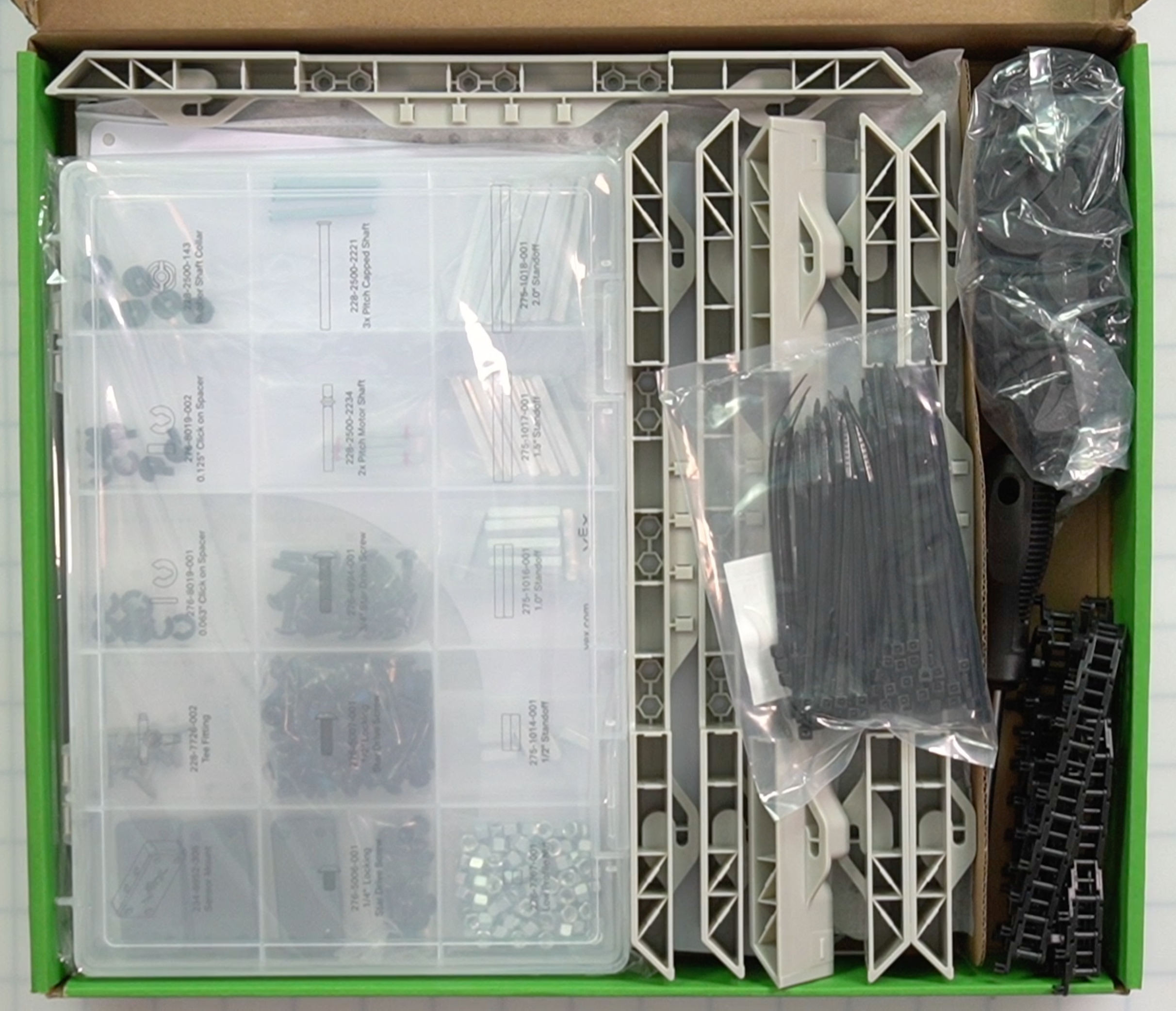

Custodia per hardware Immagine 1 Utilizzato per contenere i pezzi hardware identificati di seguito.

immagine della posizione

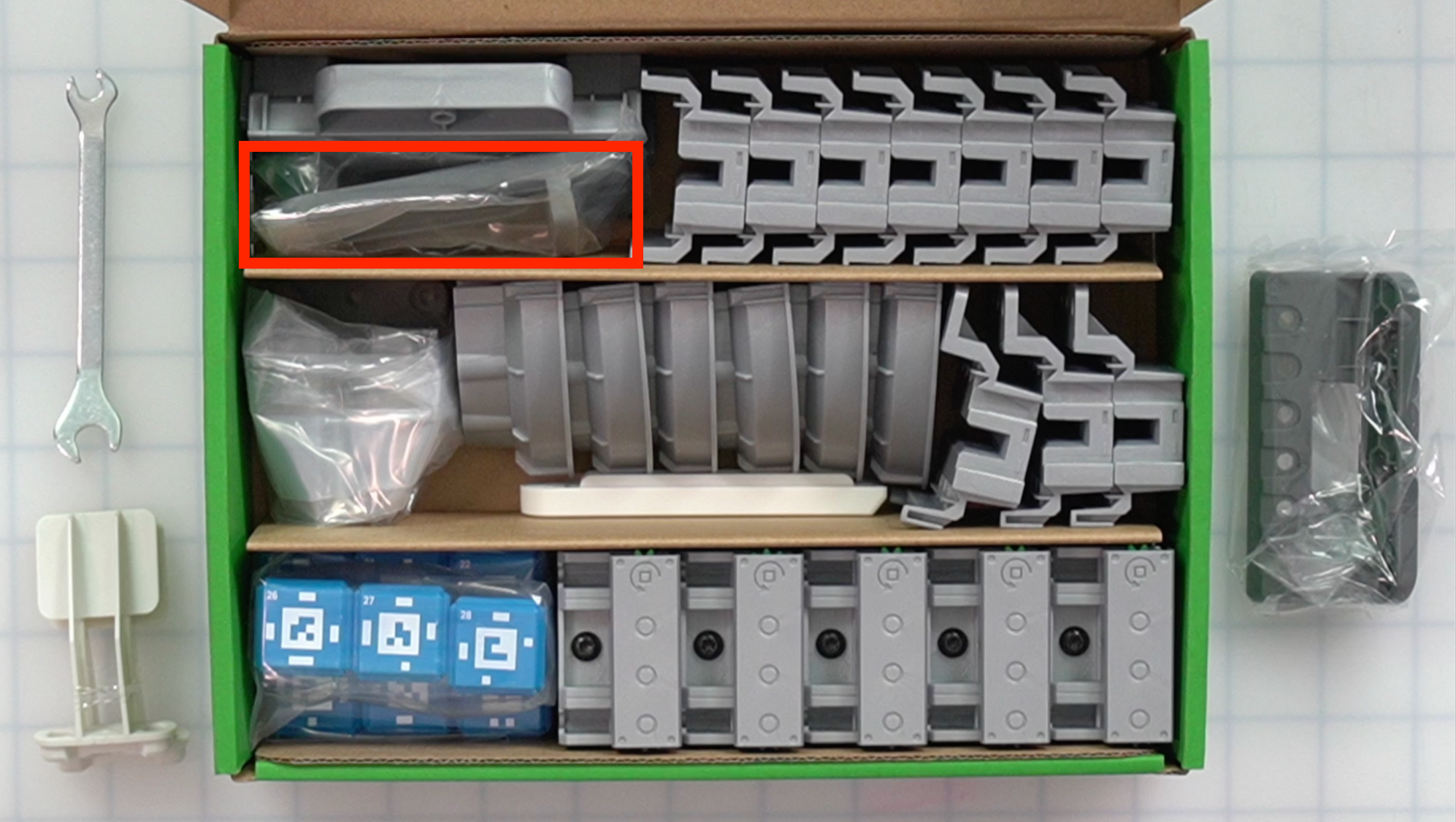

Custodia per hardware

Schermata del 07/06/2024 alle 16:28:40.png

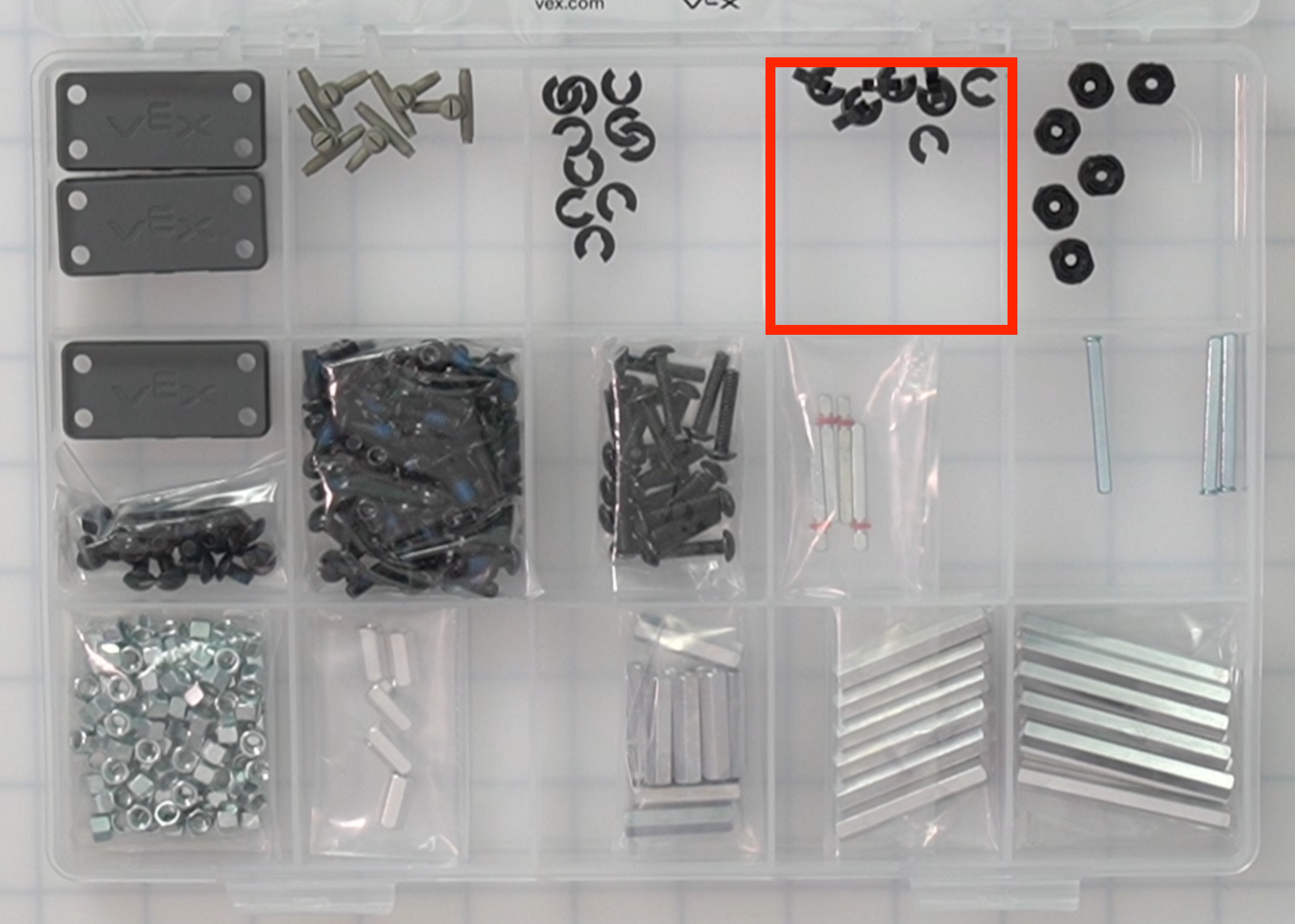

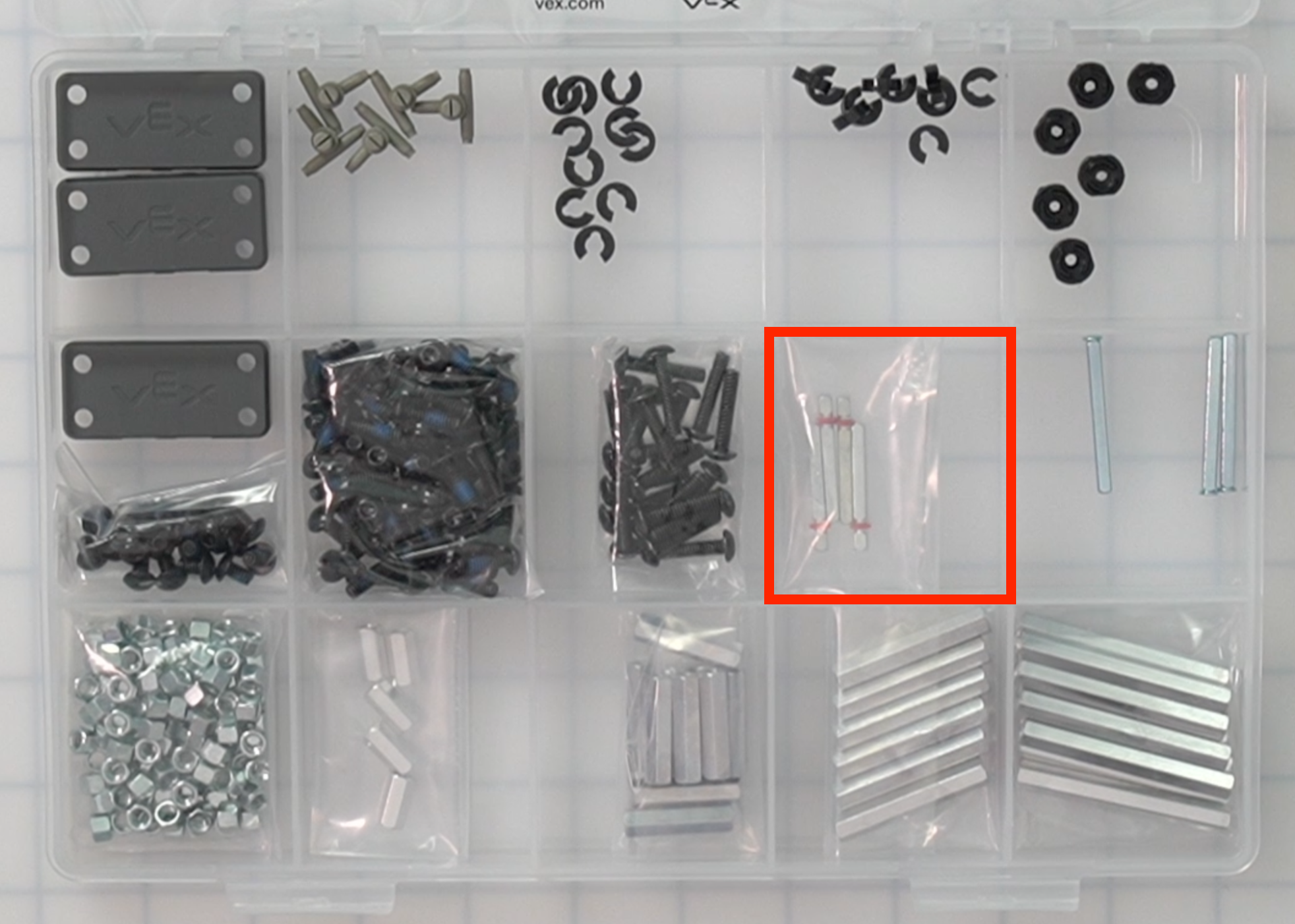

Parte Foto Quantità Scopo Posizione nella custodia dell'hardware

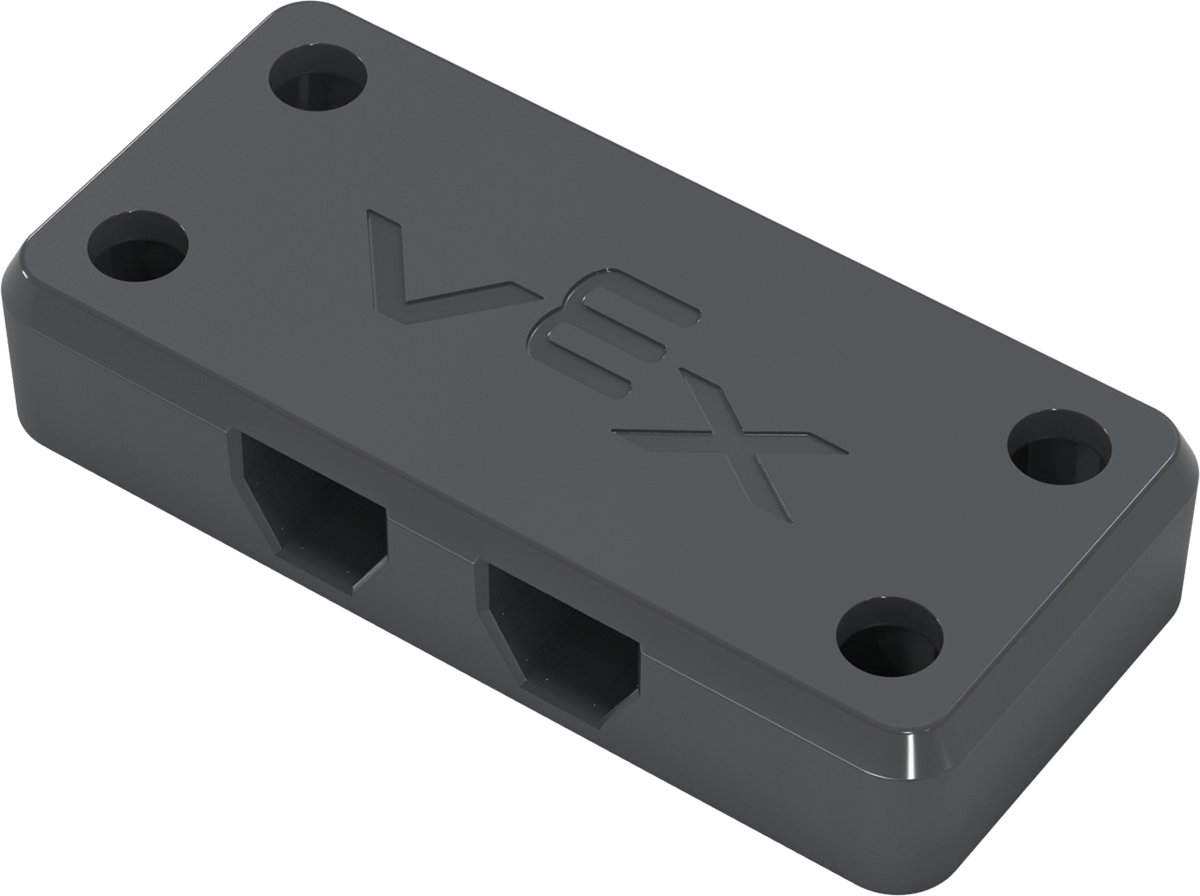

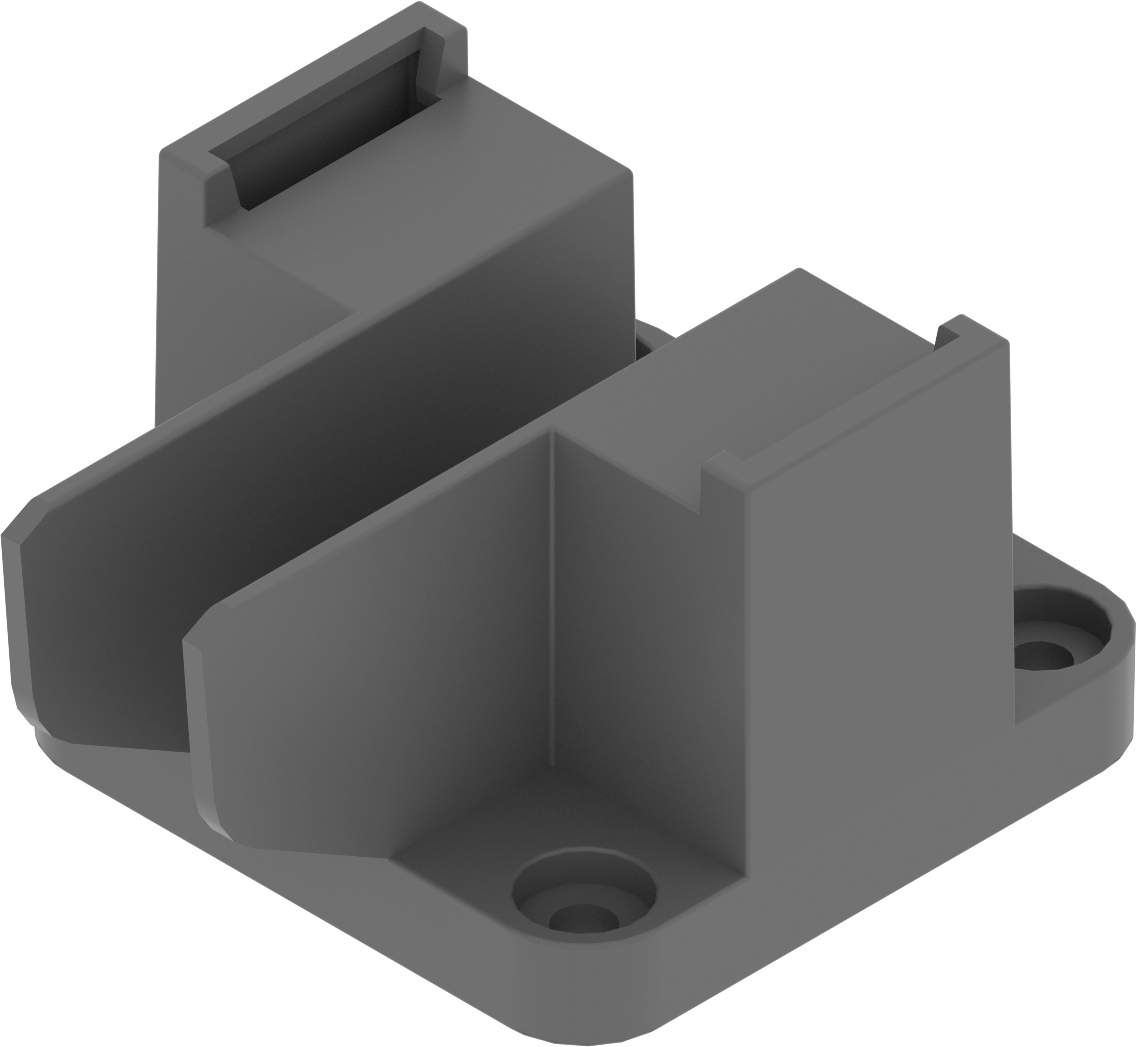

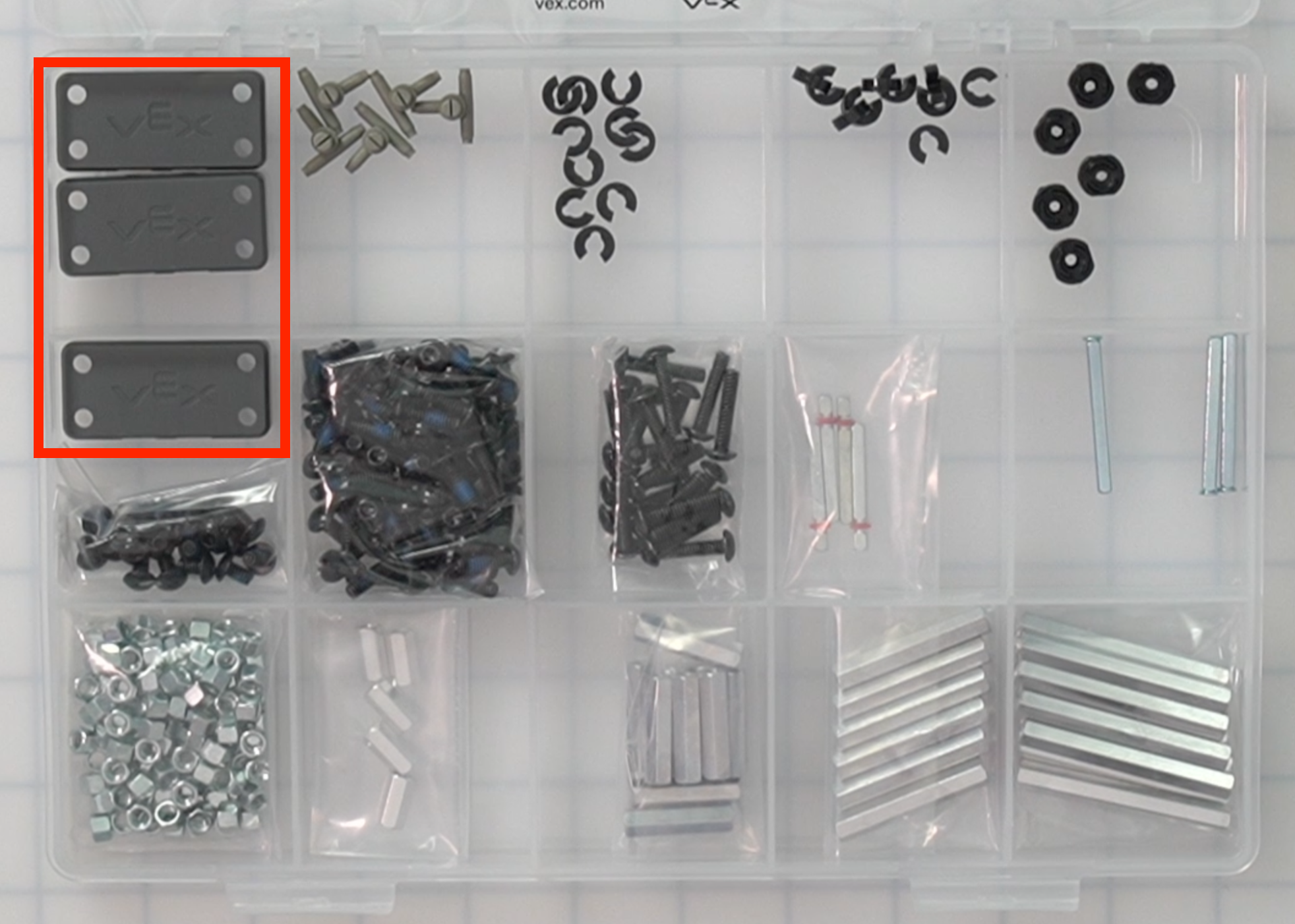

Supporto del sensore Immagine 3 Per il montaggio di sensori su build CTE Workcell.

immagine della posizione

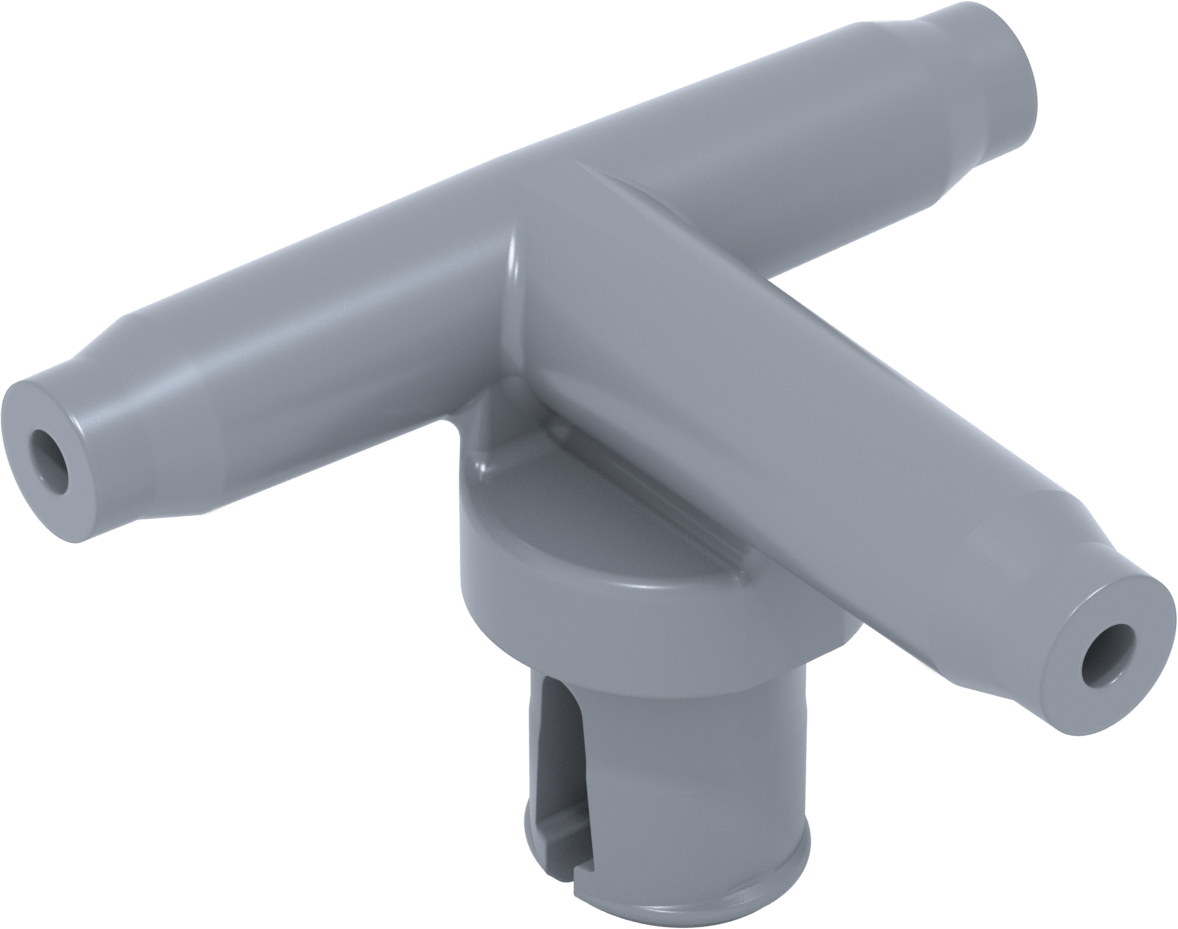

Raccordo a T Immagine 5 Utilizzato per creare giunzioni con la pneumatica.

immagine della posizione

Distanziatore a scatto da 1/16" (0,063 pollici). Immagine 10 Utilizzato tra un componente stazionario e uno rotante per ridurre l'attrito.

immagine della posizione

Distanziatore a scatto da 1/8" (0,125 pollici). Immagine 10 Utilizzato tra un componente stazionario e uno rotante per ridurre l'attrito.

immagine della posizione

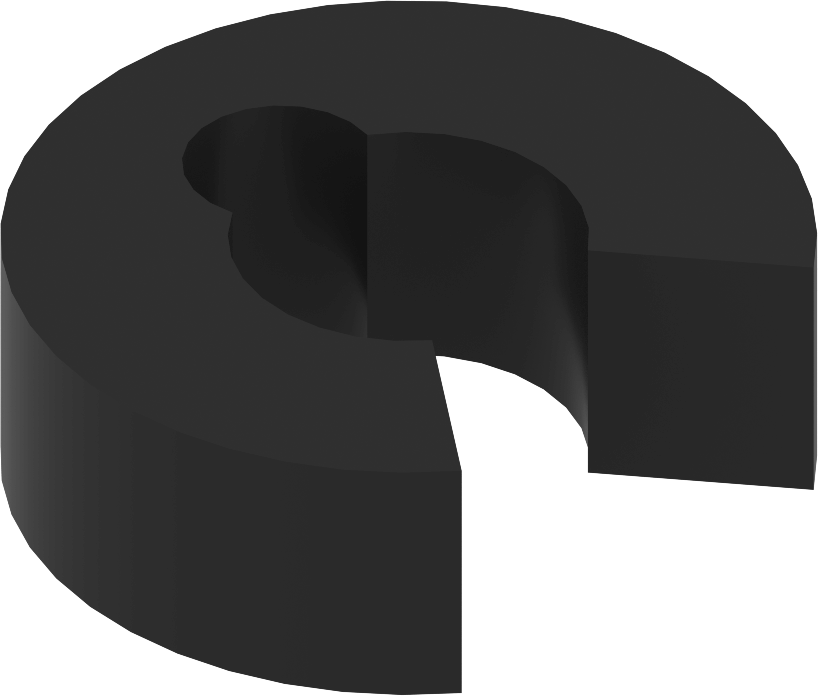

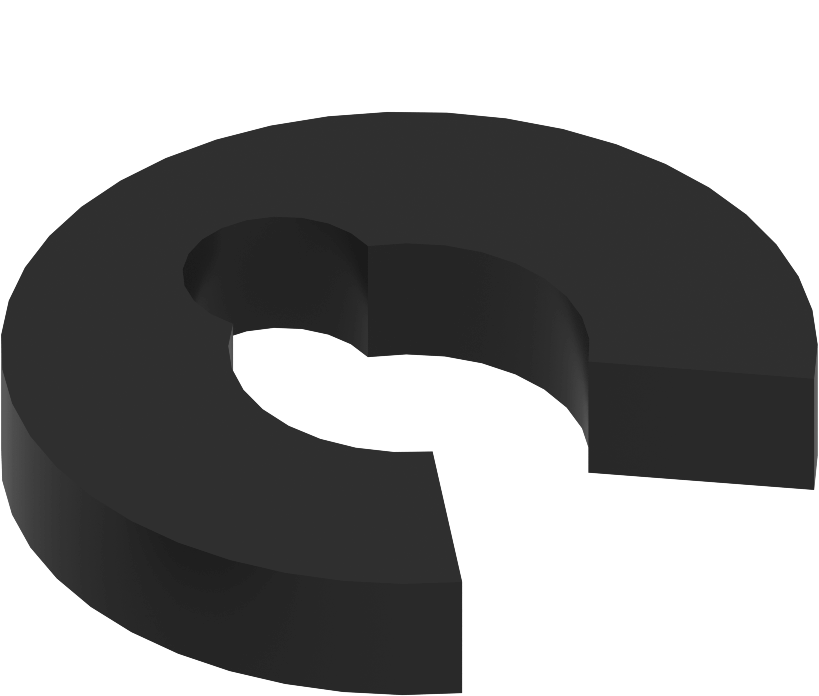

Collare dell'albero in gomma Immagine 6 Mantiene un albero in posizione all'interno della costruzione, consentendo comunque all'albero di girare liberamente.

immagine della posizione

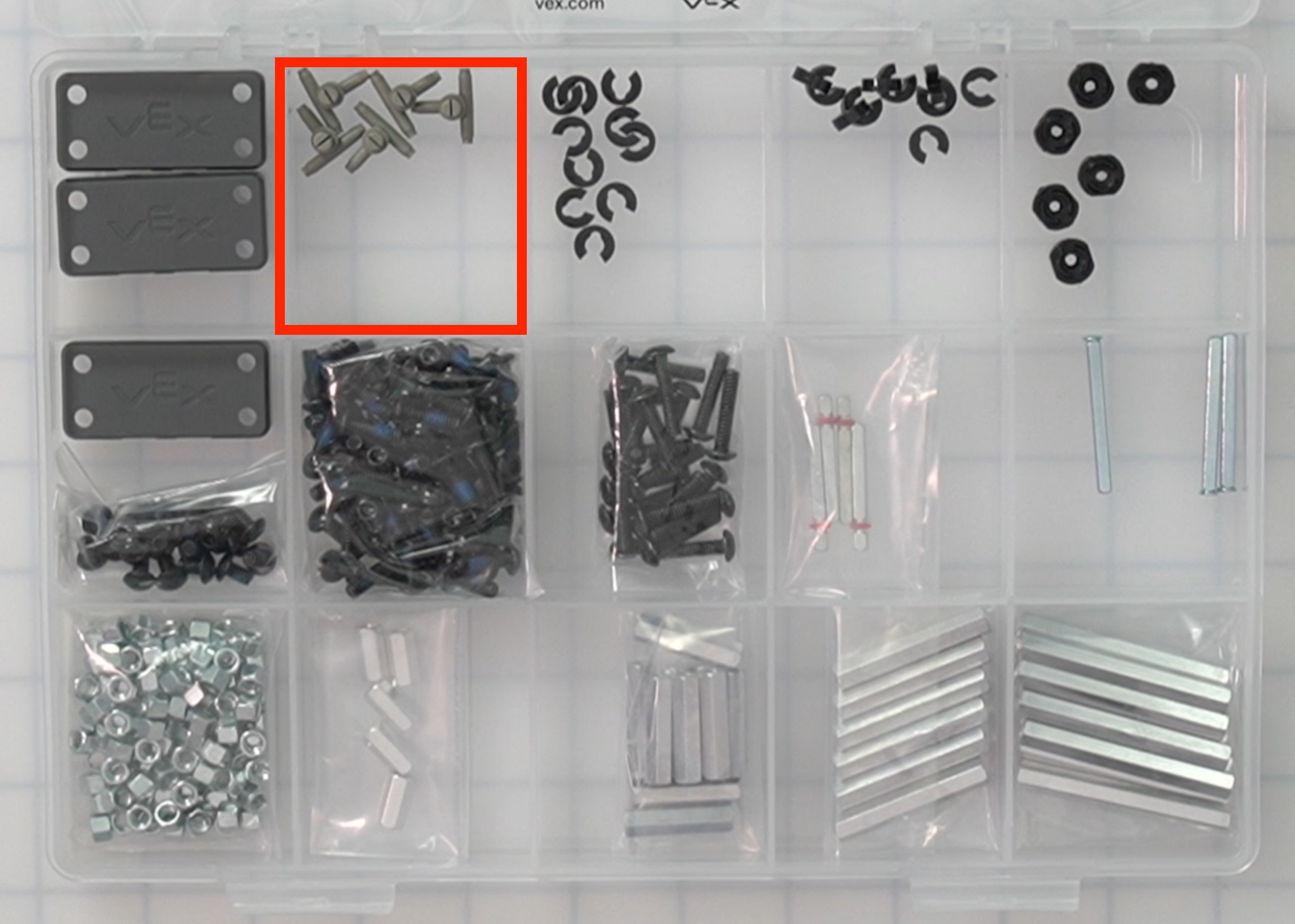

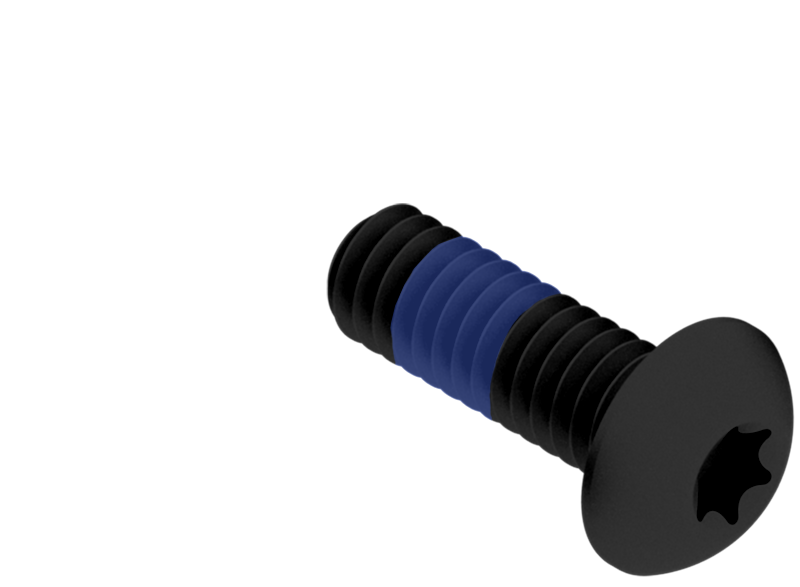

Vite di bloccaggio a stella da 1/4" (0,25 pollici). Immagine 20 Utilizzato con un dado a basso profilo o un supporto per fissare i pezzi nel kit Workcell CTE.

immagine della posizione

Vite di bloccaggio a stella da 1/2" (0,5 pollici). Immagine 80 Utilizzato con un dado a basso profilo o un supporto per fissare i pezzi nel kit Workcell CTE.

immagine della posizione

Vite a stella da 3/4" (0,75 pollici). Immagine 20 Utilizzato con un dado a basso profilo o un supporto per fissare i pezzi nel kit Workcell CTE.

immagine della posizione

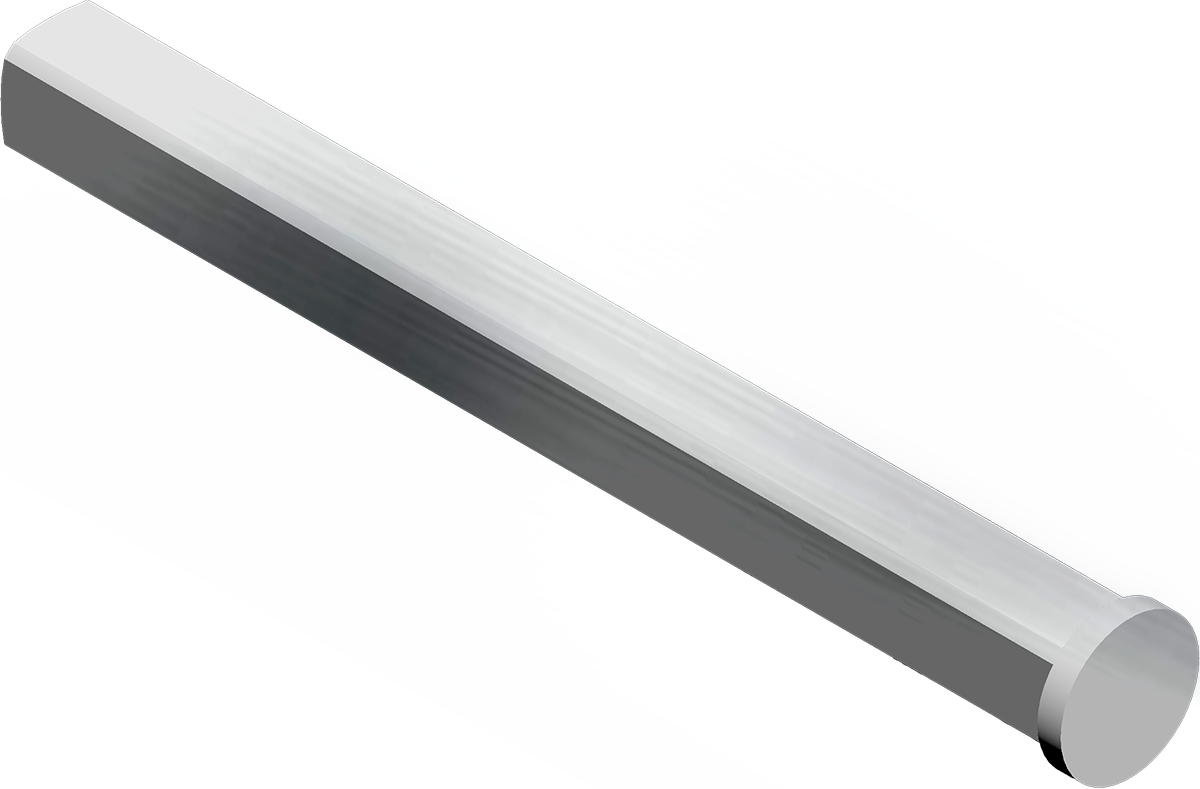

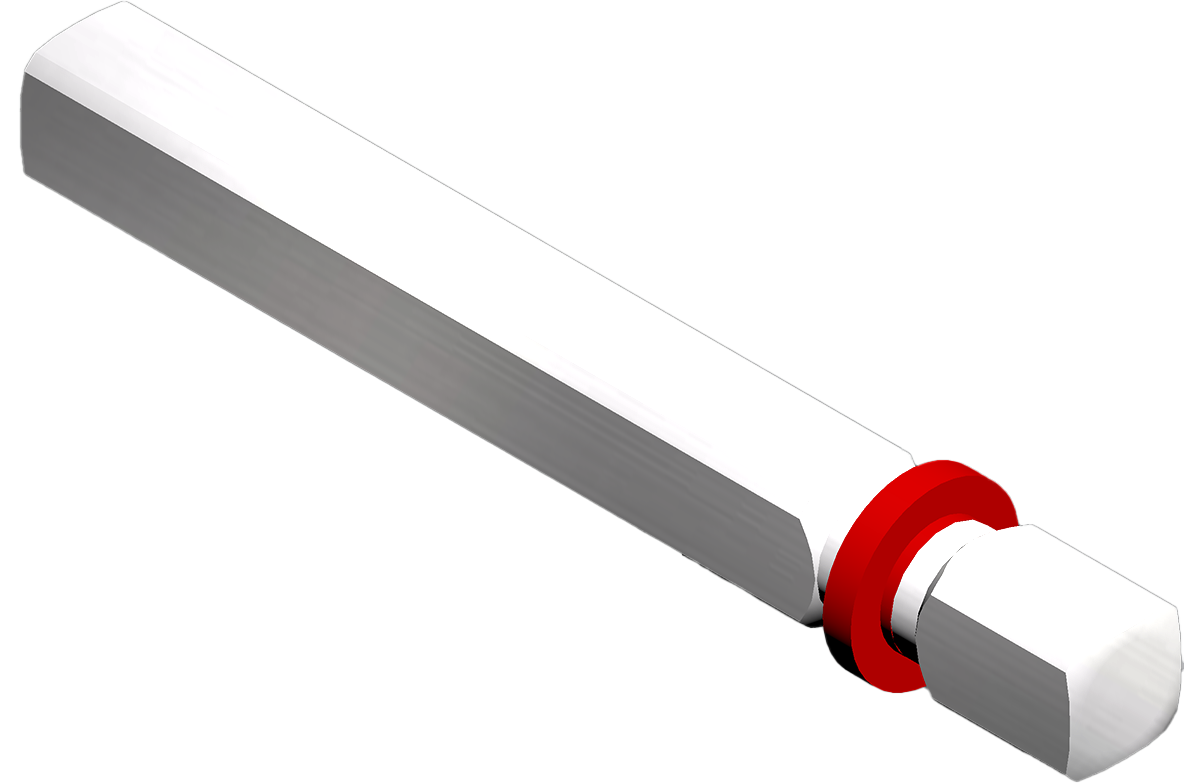

2x albero motore passo

Immagine 4 Si collega a un motore e consente agli elementi di costruzione di girare o ruotare.

immagine della posizione

3x albero con tappo a passo Immagine 3 Si collega a un motore e consente agli elementi di costruzione di girare o ruotare.

immagine della posizione

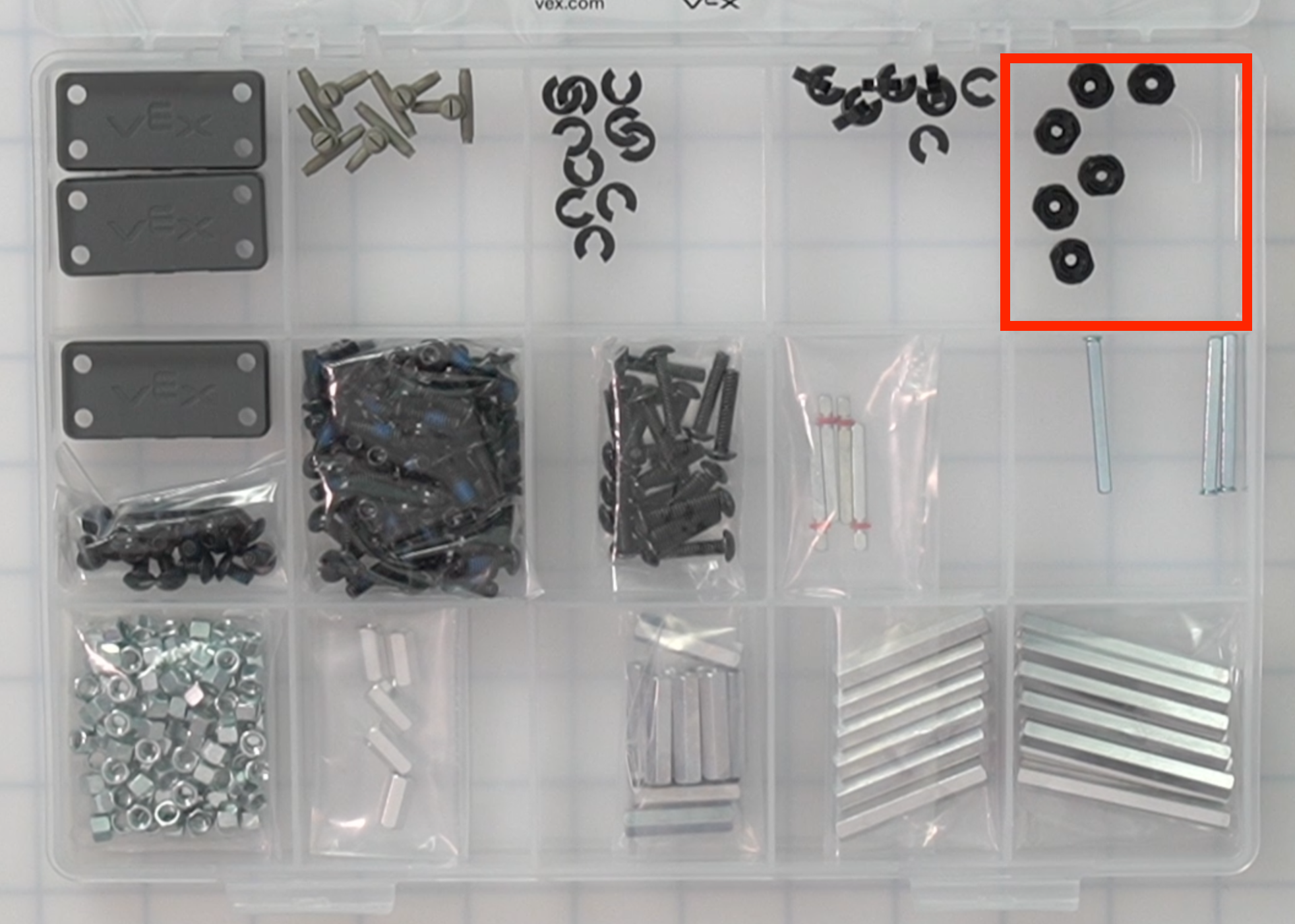

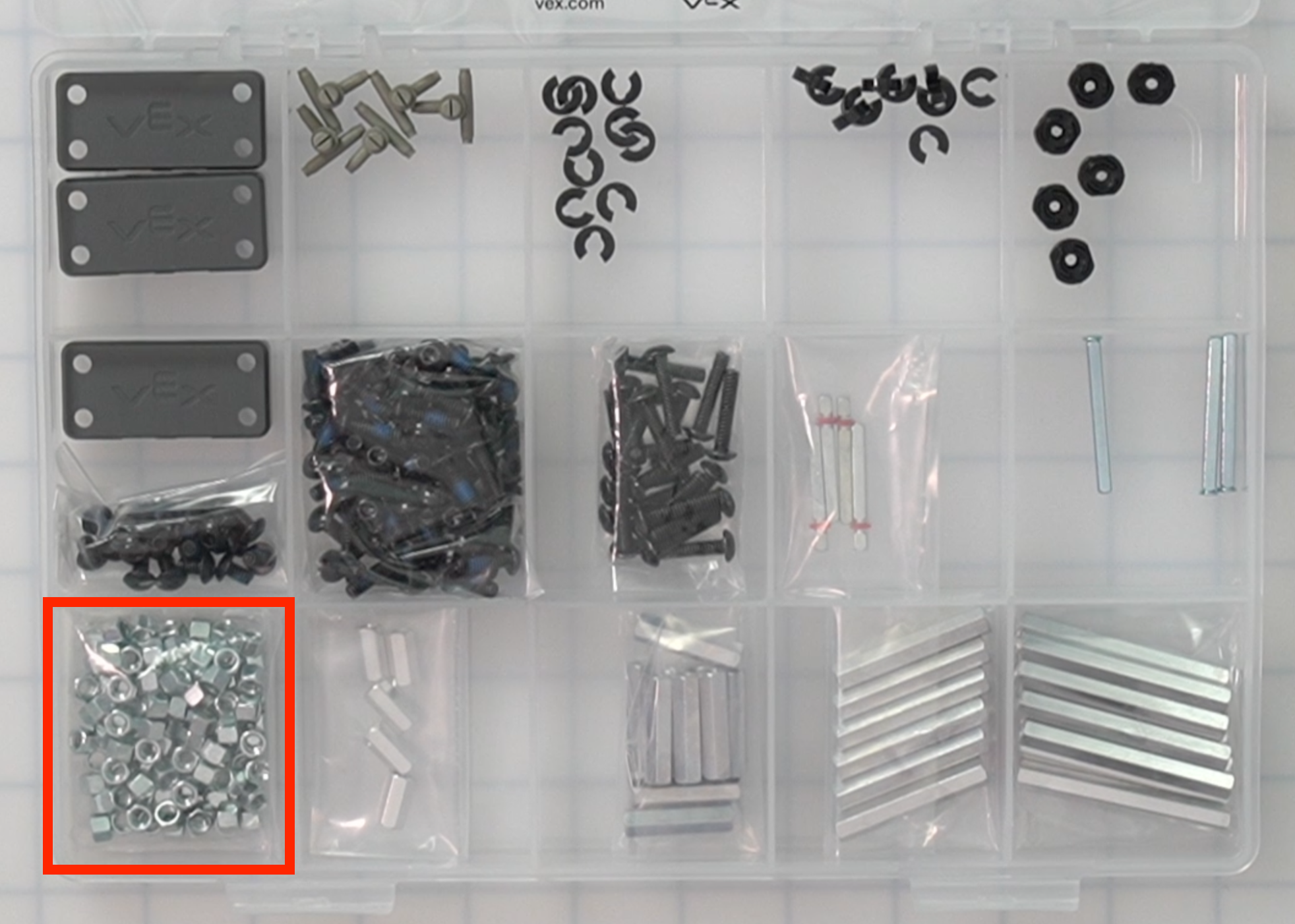

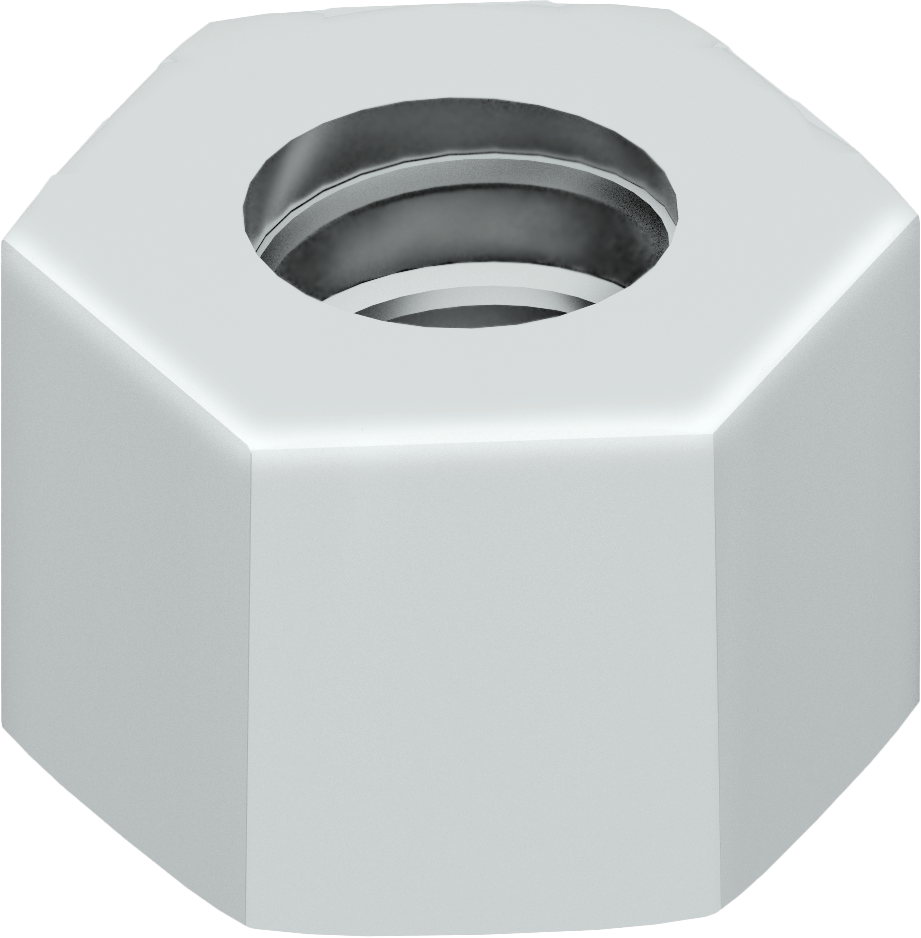

Dado a basso profilo Immagine 100 Utilizzato con una vite per fissare i pezzi nel kit CTE Workcell.

immagine della posizione

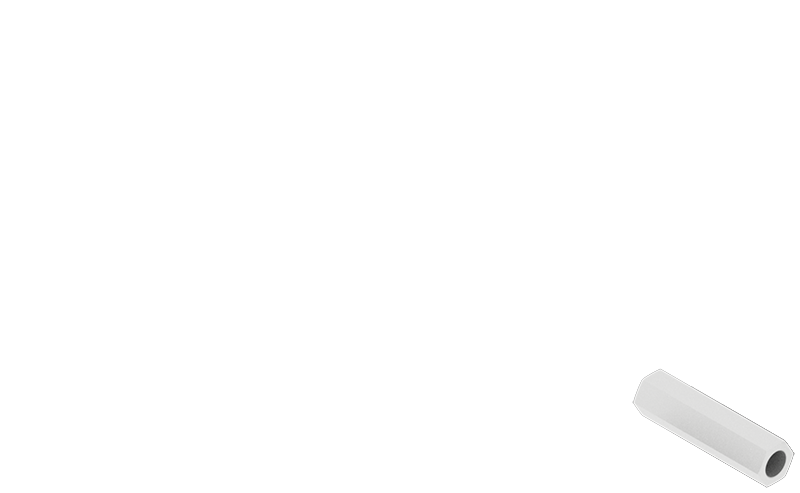

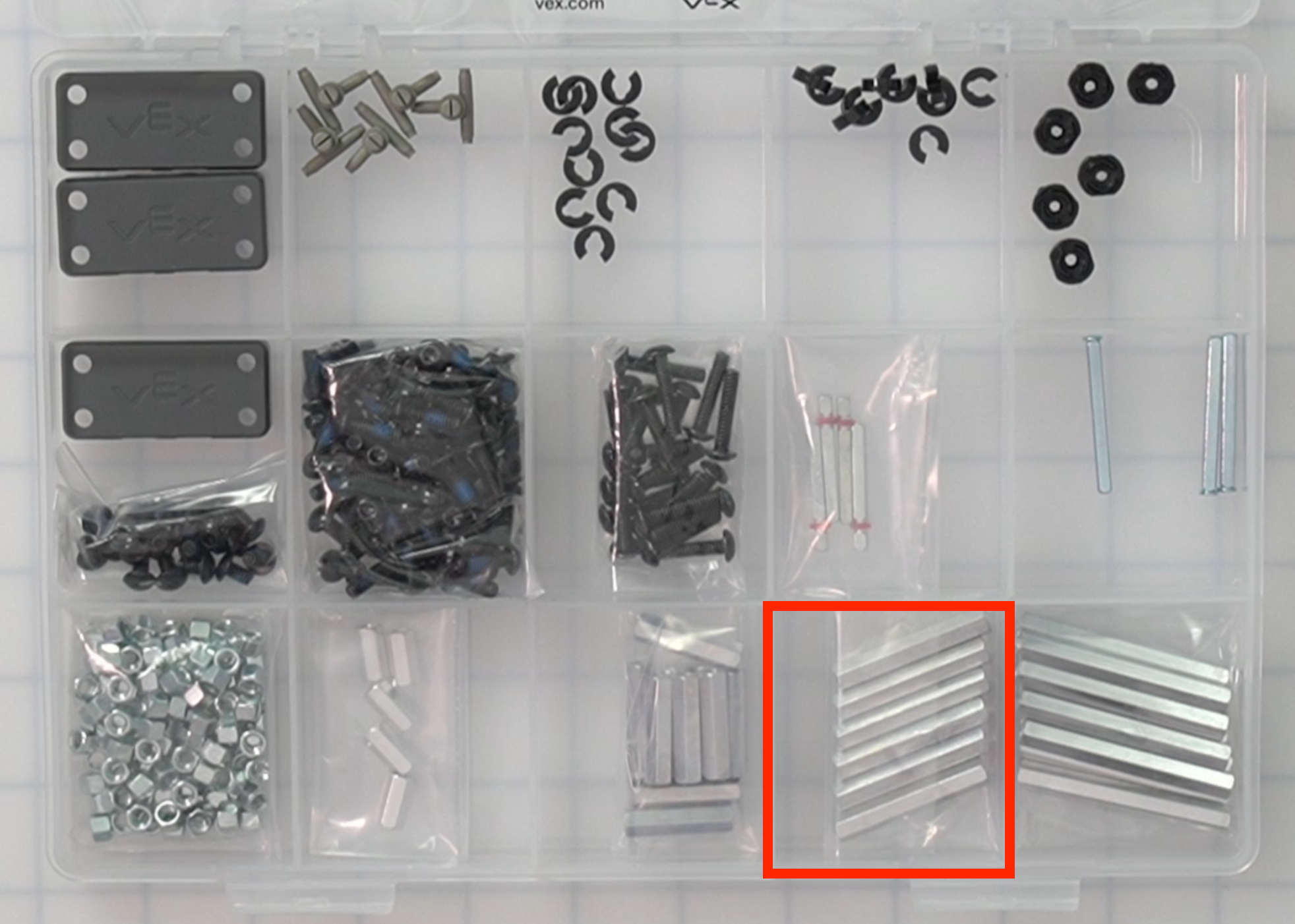

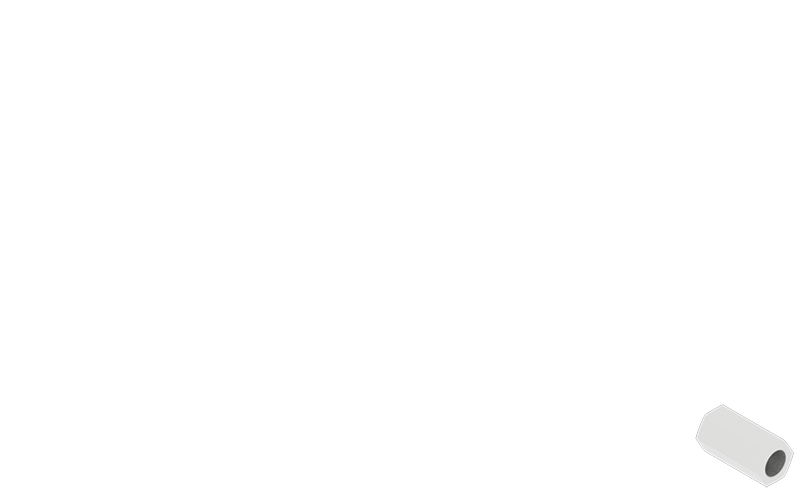

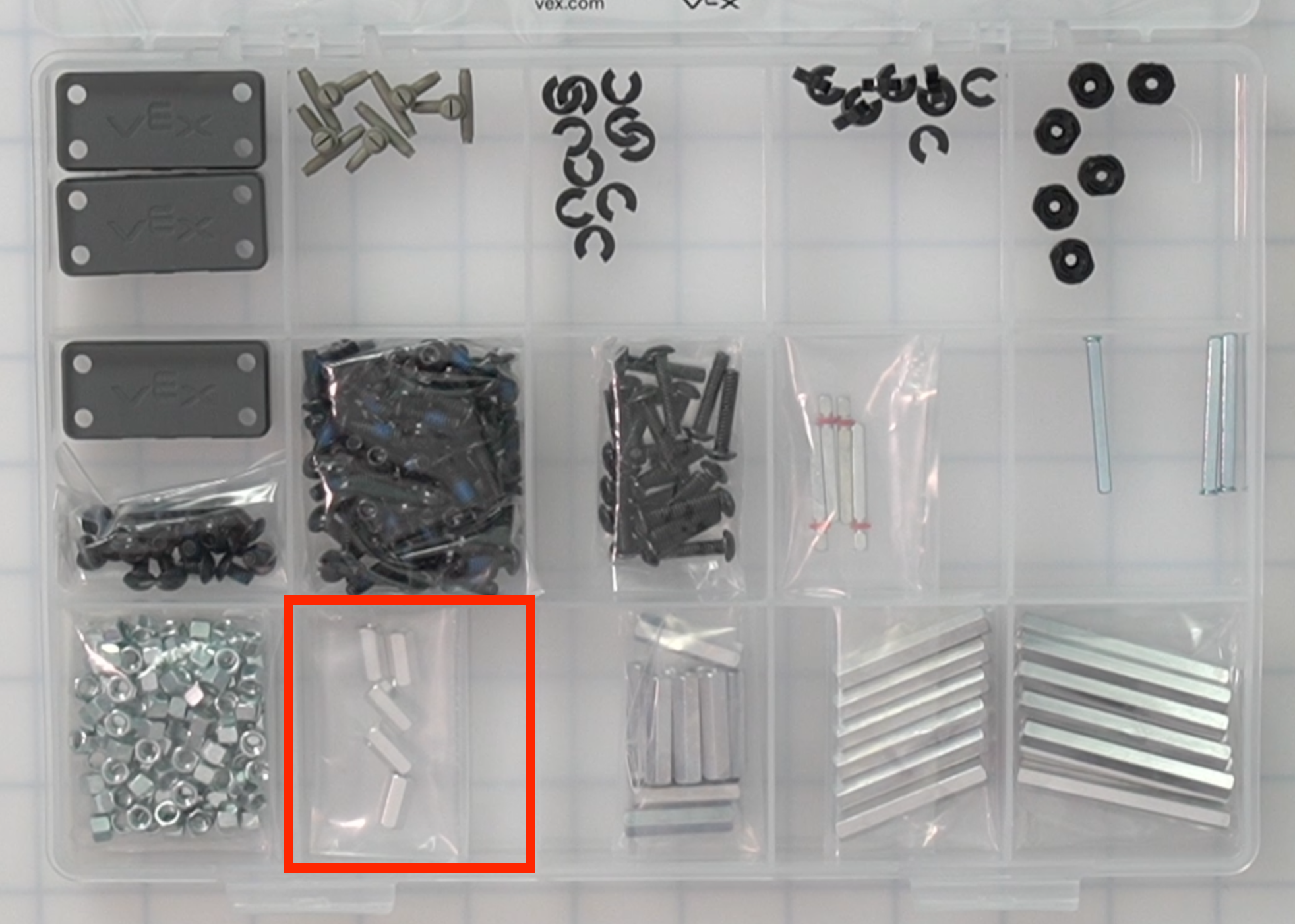

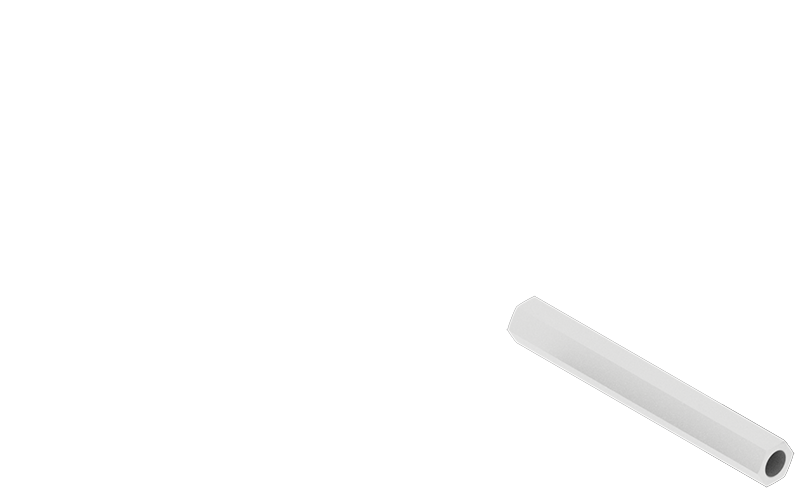

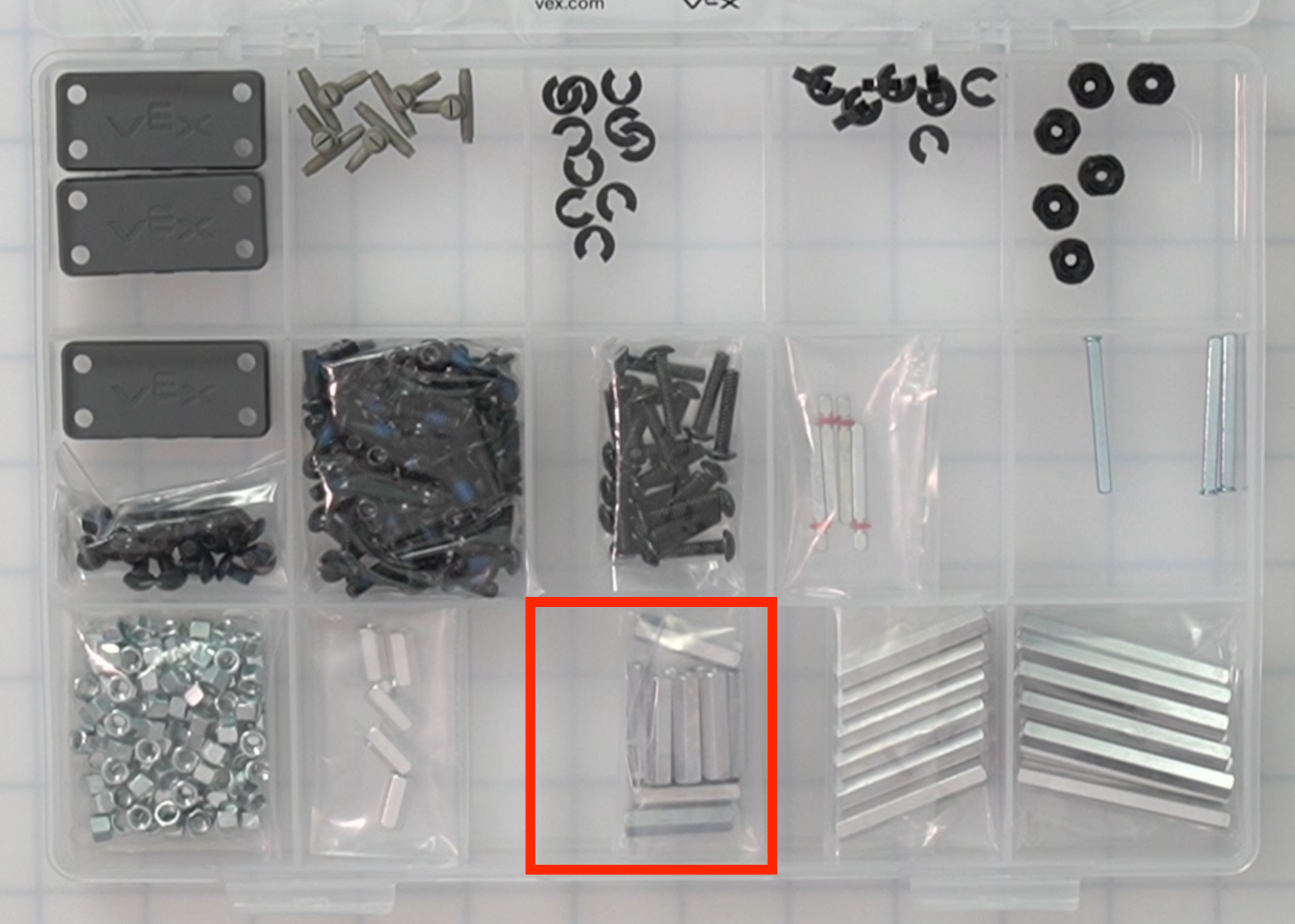

Distanziatore da 1/2" (0,5 pollici). Immagine 5 Utilizzato per separare due parti in una costruzione durante la creazione di una connessione rigida.

immagine della posizione

Distanziatore da 1" (1,0 pollici). Immagine 10 Utilizzato per separare due parti in una costruzione durante la creazione di una connessione rigida.

immagine della posizione

Distanziatore da 1 1/2" (1,5 pollici). Immagine 6 Utilizzato per separare due parti in una costruzione durante la creazione di una connessione rigida.

immagine della posizione

Distanziatore da 2" (2,0 pollici). Immagine 10 Utilizzato per separare due parti in una costruzione durante la creazione di una connessione rigida.

immagine della posizione

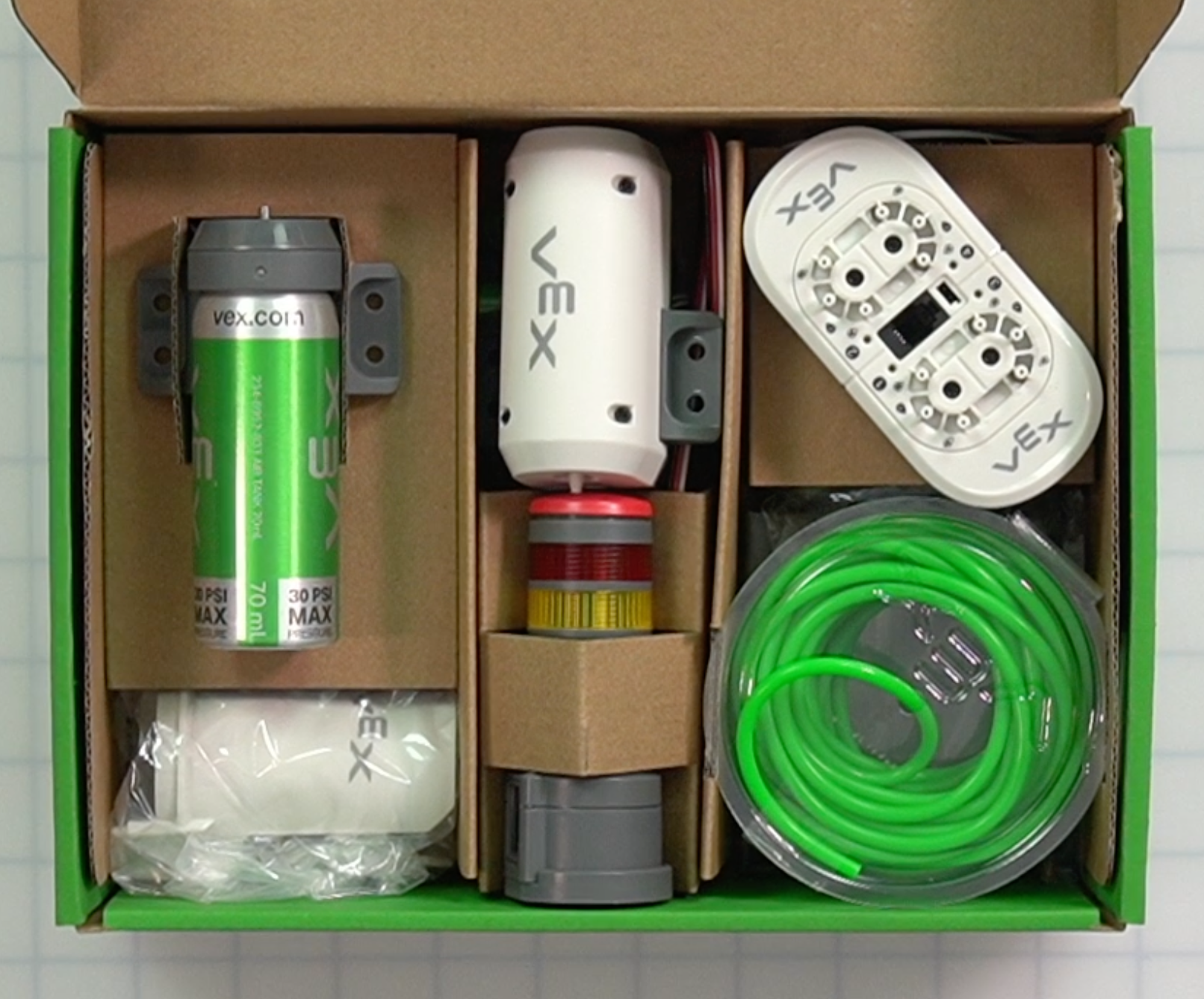

Scatola dei componenti 2

Schermata del 07/06/2024 alle 16:29:28.png

Parte Foto Quantità Scopo Posizione

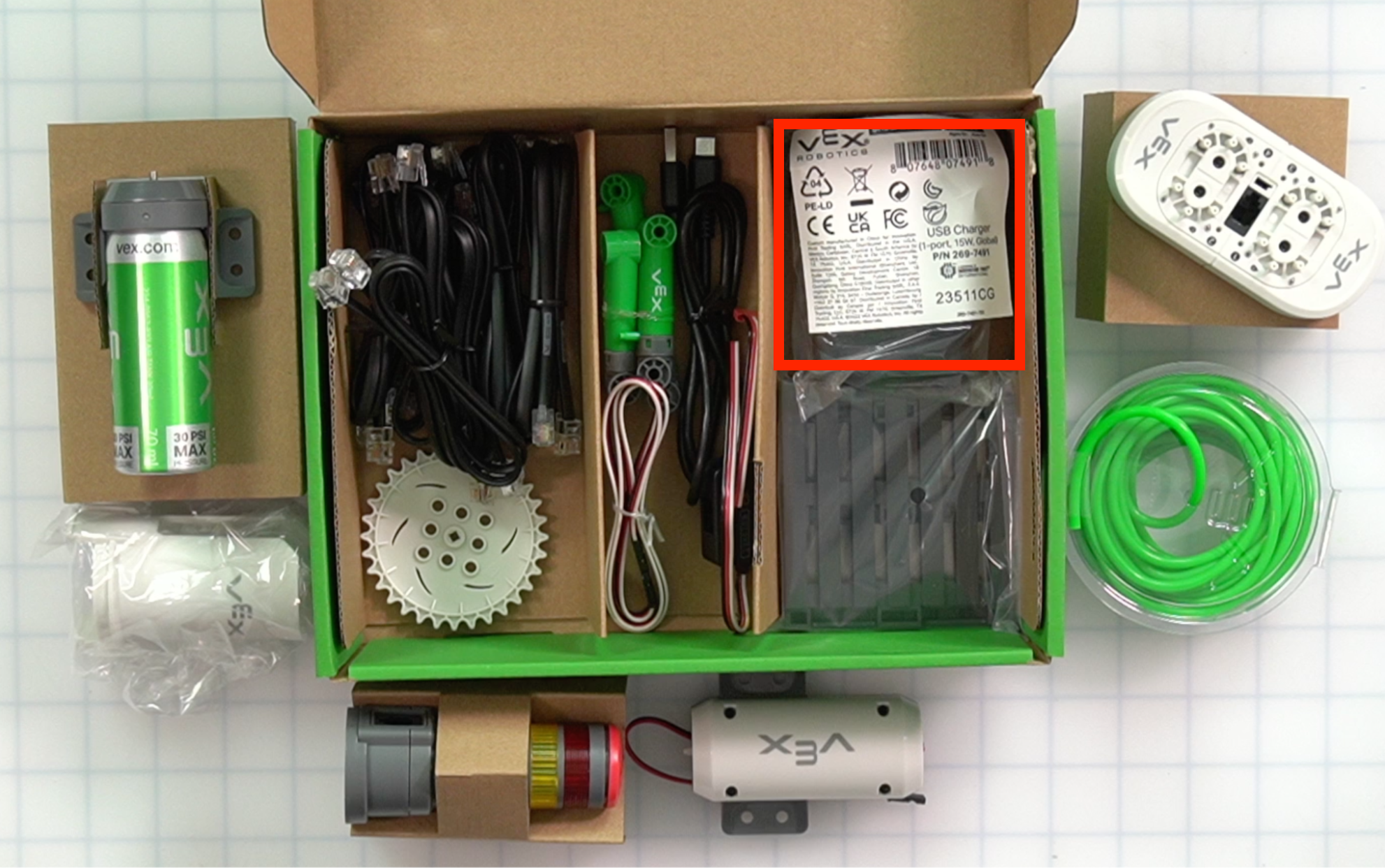

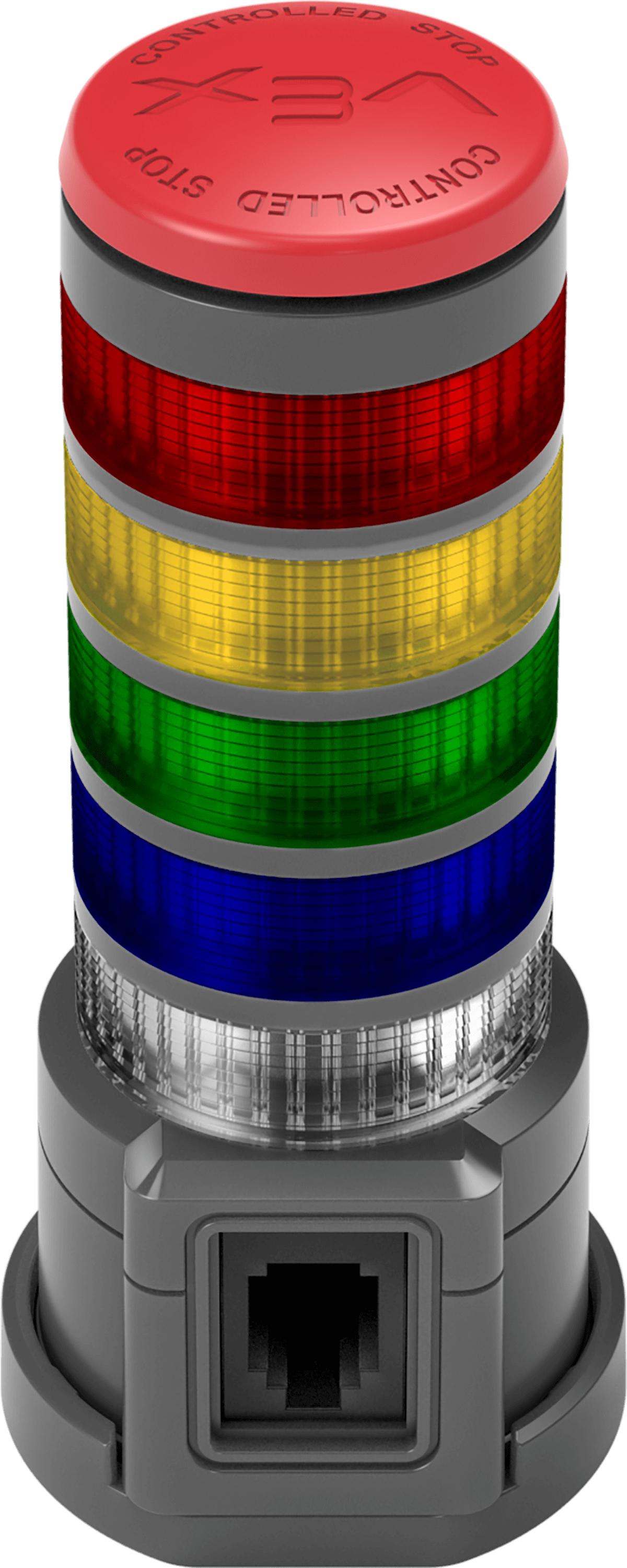

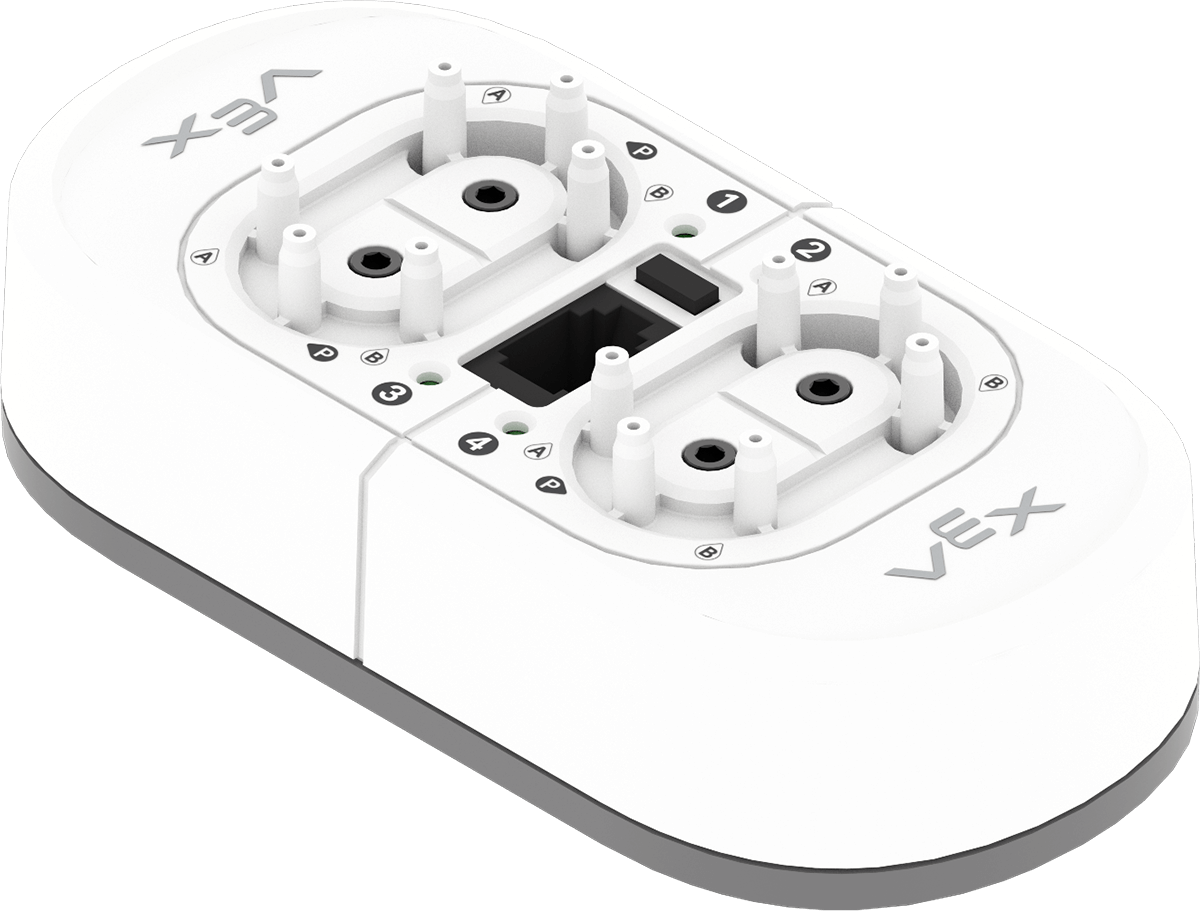

Torre del segnale Immagine 1 descrizione

immagine della posizione

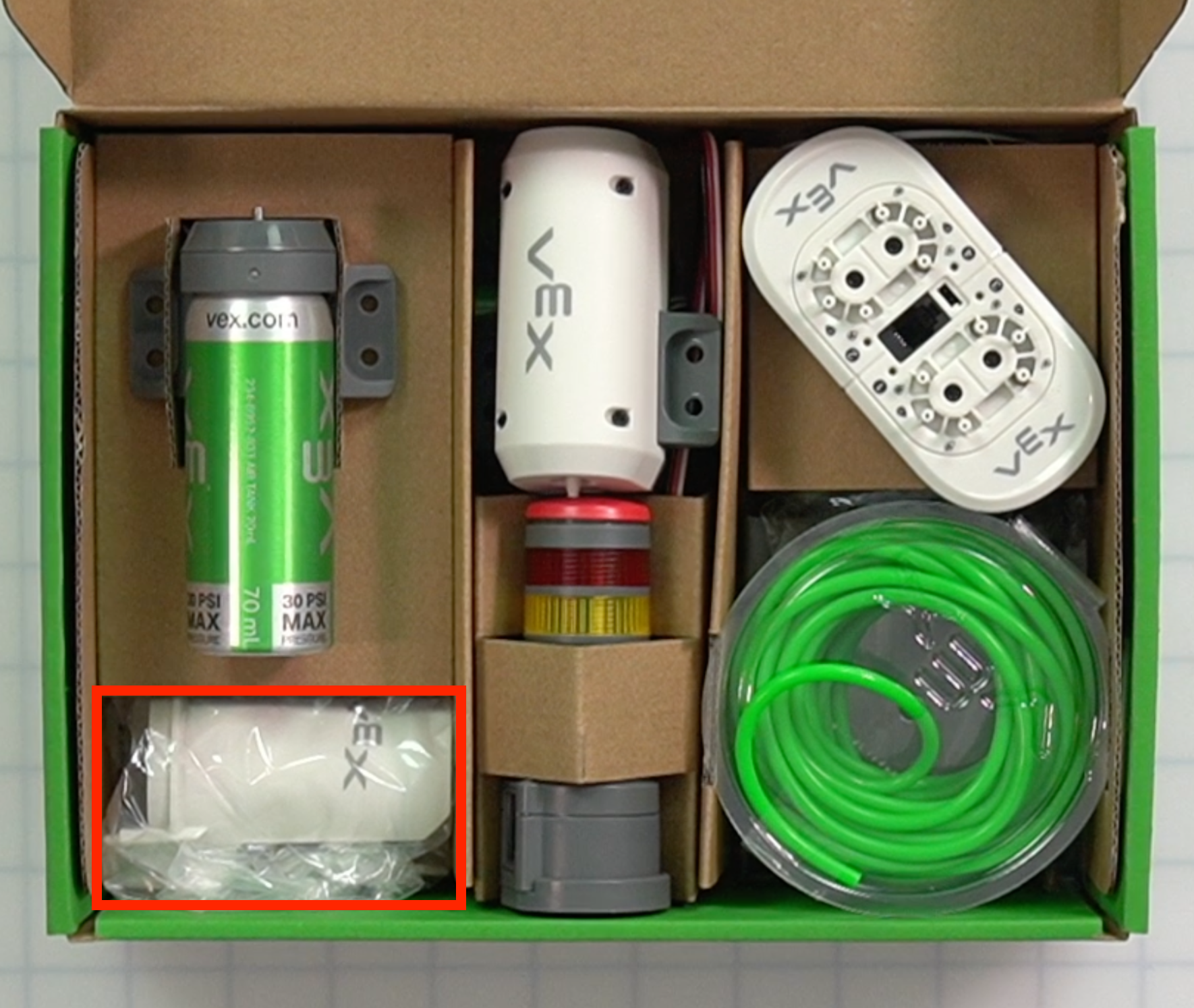

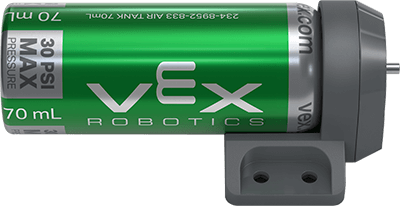

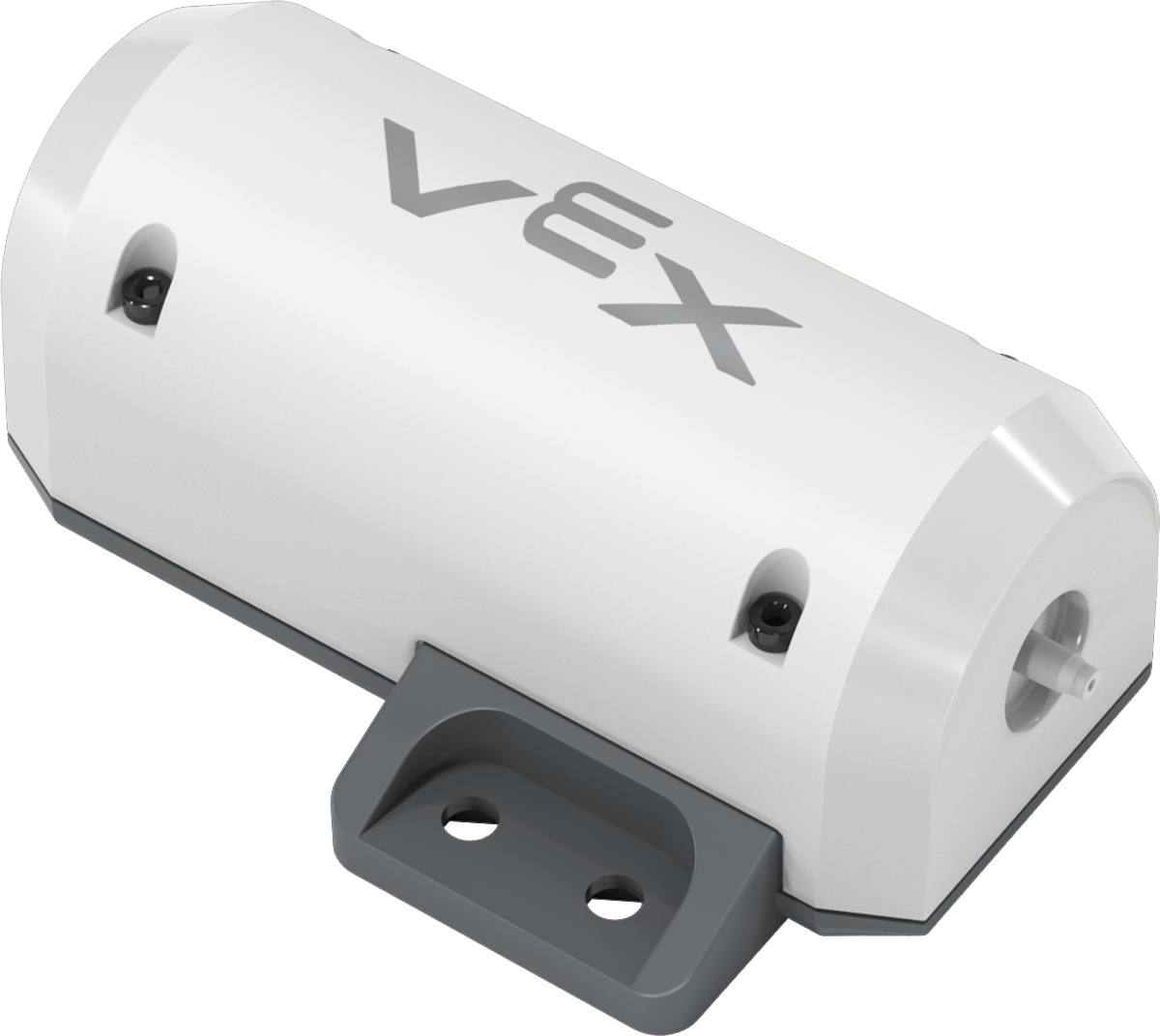

Serbatoio dell'aria – 70 ml Immagine 1 Utilizzato per immagazzinare aria pressurizzata.

immagine della posizione

Pompa d'aria Immagine 1 Utilizzato per comprimere l'aria per il sistema pneumatico.

immagine della posizione

Solenoide pneumatico Immagine 1 Utilizzato per controllare elettronicamente il flusso d'aria attorno al sistema pneumatico.

immagine della posizione

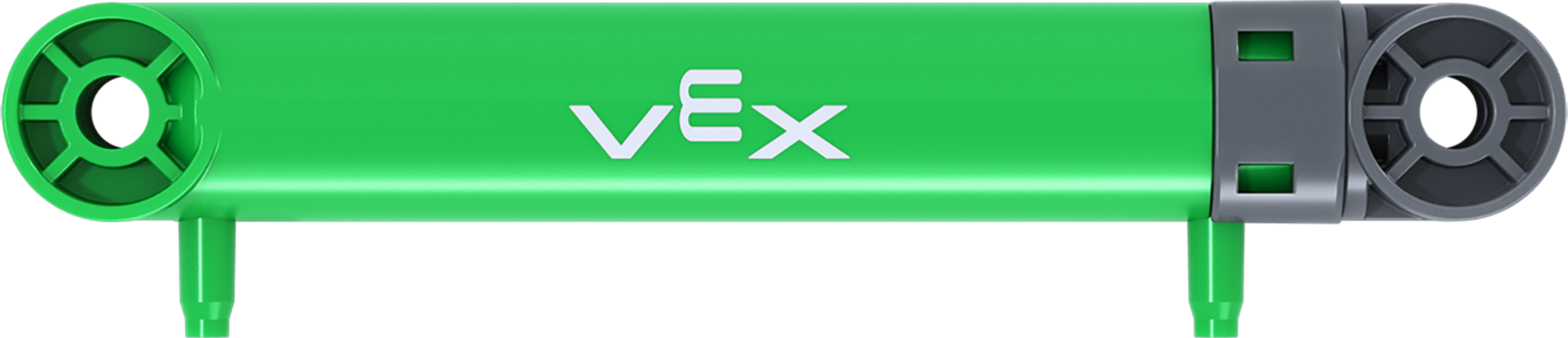

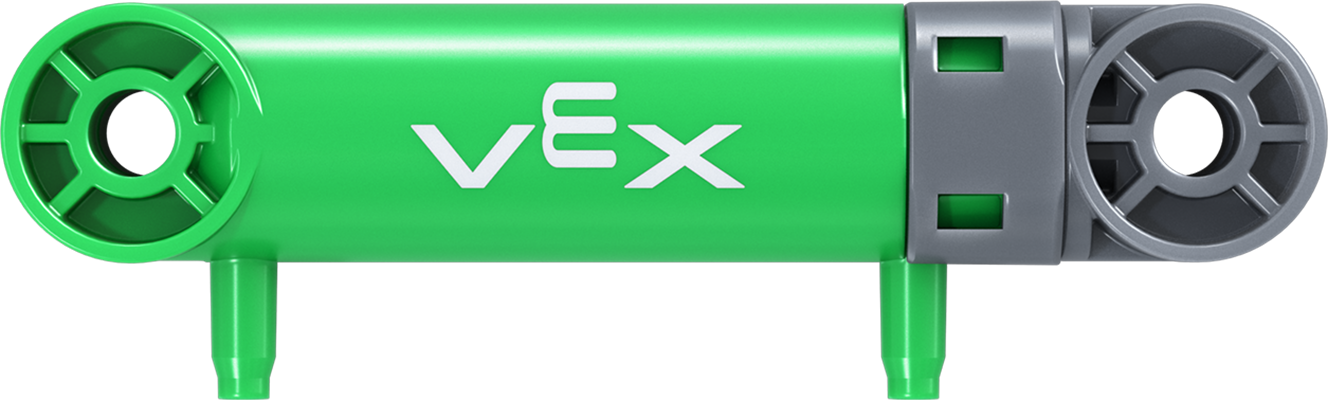

Cilindro pneumatico a corsa passo 2 Immagine 2 Trasforma l'aria pressurizzata in un movimento avanti e indietro e può estendersi (spingere) e ritrarre (tirare).

immagine della posizione

Cilindro pneumatico a corsa a 4 passi Immagine 1 Trasforma l'aria pressurizzata in un movimento avanti e indietro e può estendersi (spingere) e ritrarre (tirare).

immagine della posizione

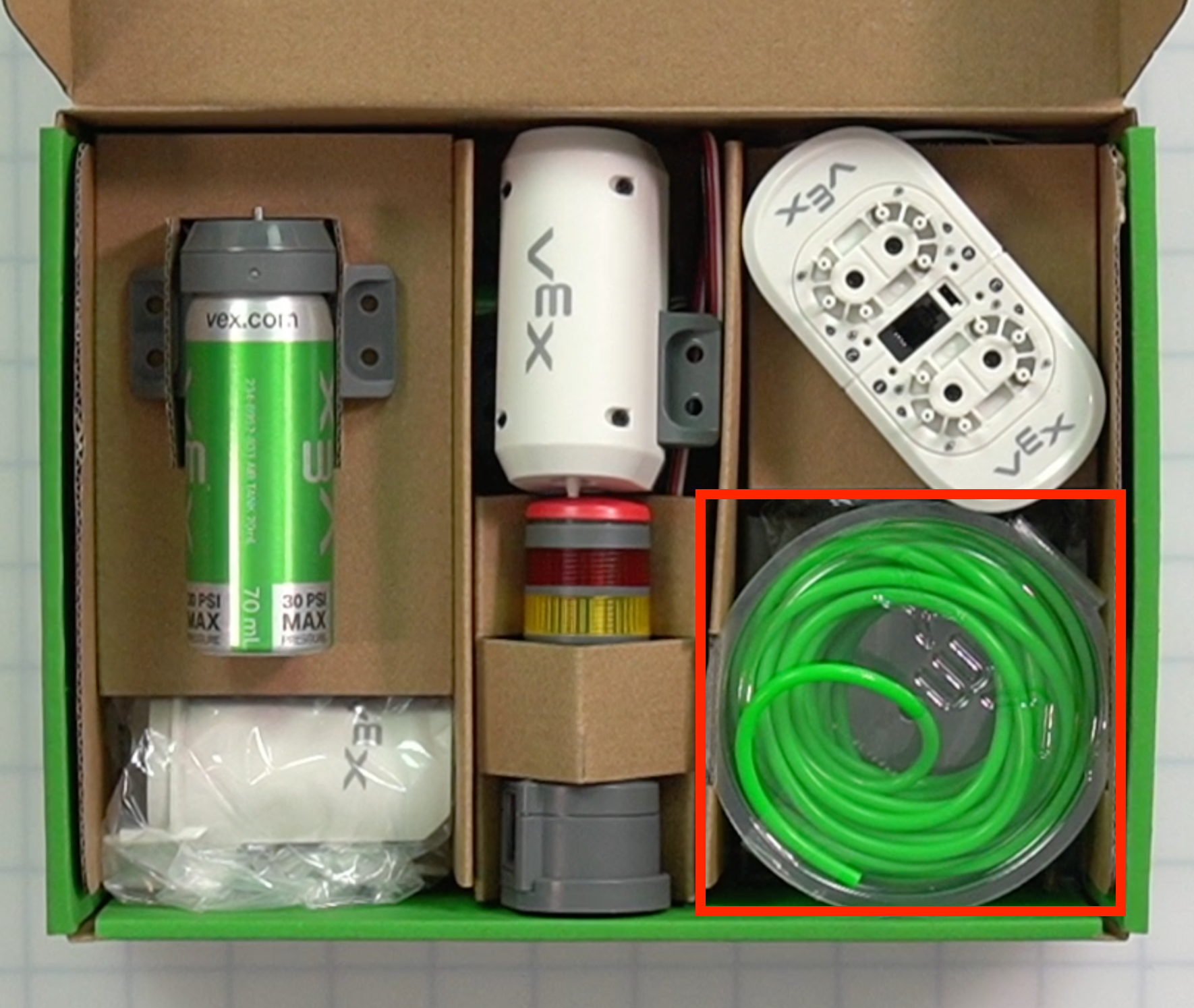

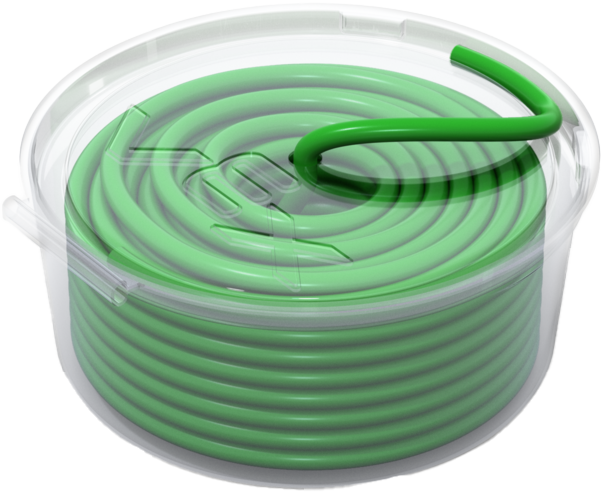

Tubo da 4 mm Immagine 6,5 metri Utilizzato per spostare l'aria pressurizzata dal solenoide pneumatico al resto del sistema.

immagine della posizione

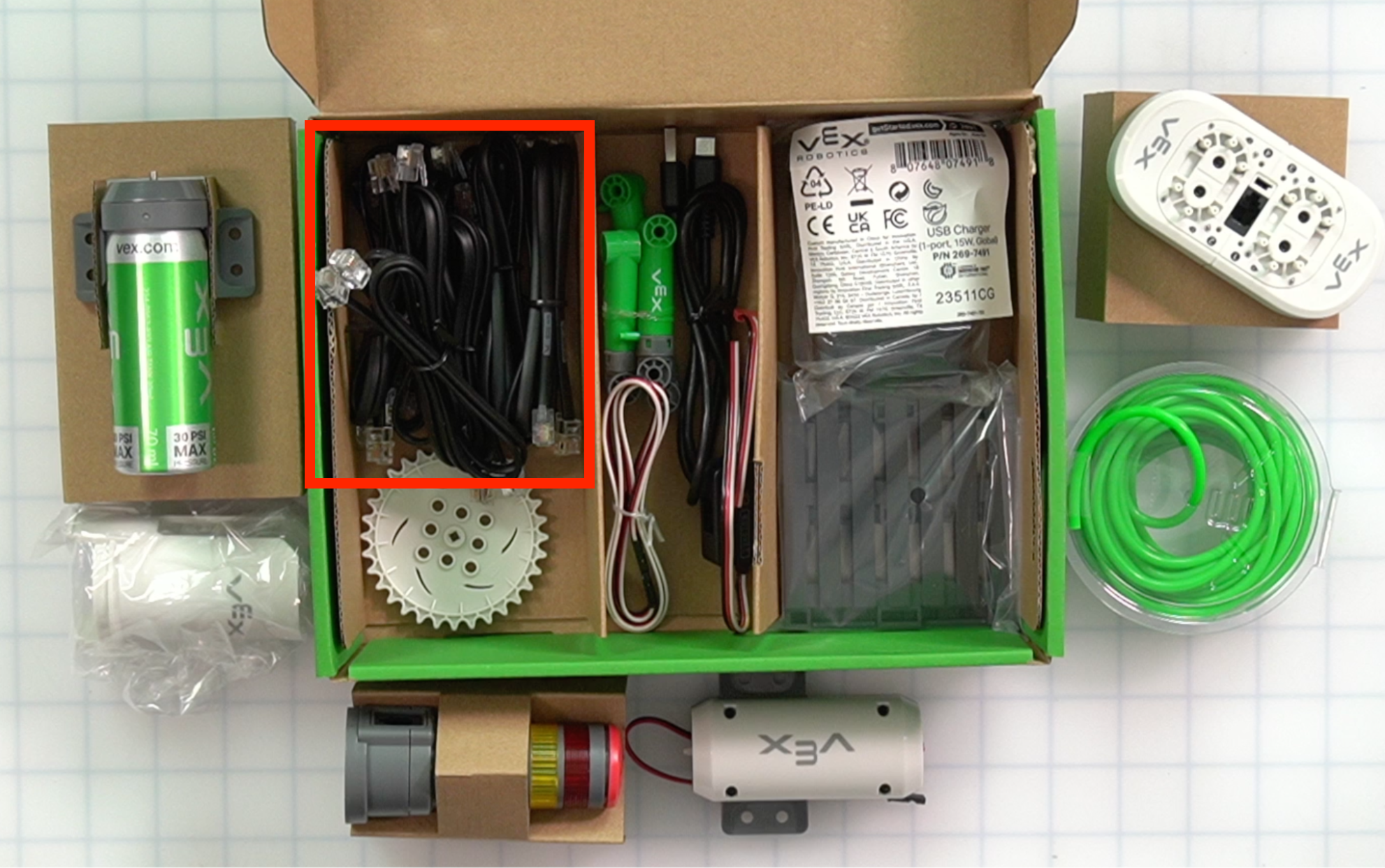

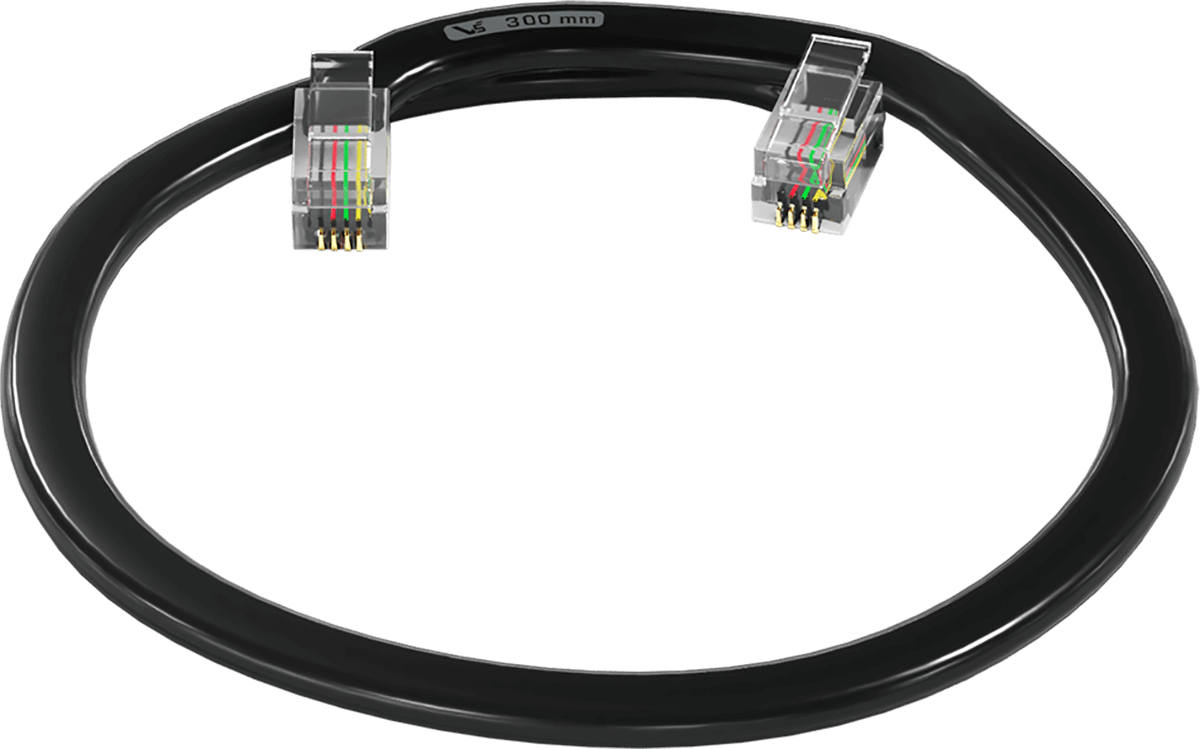

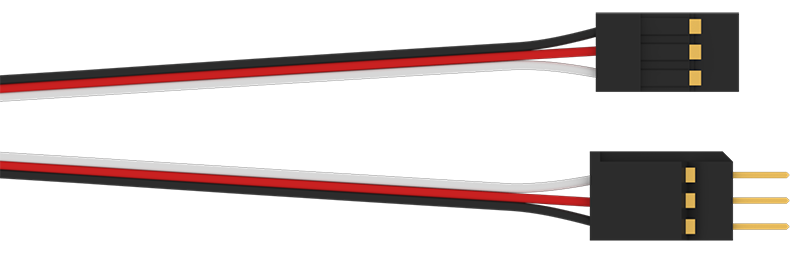

Cavo intelligente V5 – 300 mm Immagine 6 Utilizzato per connettere i dispositivi all'EXP Brain.

immagine della posizione

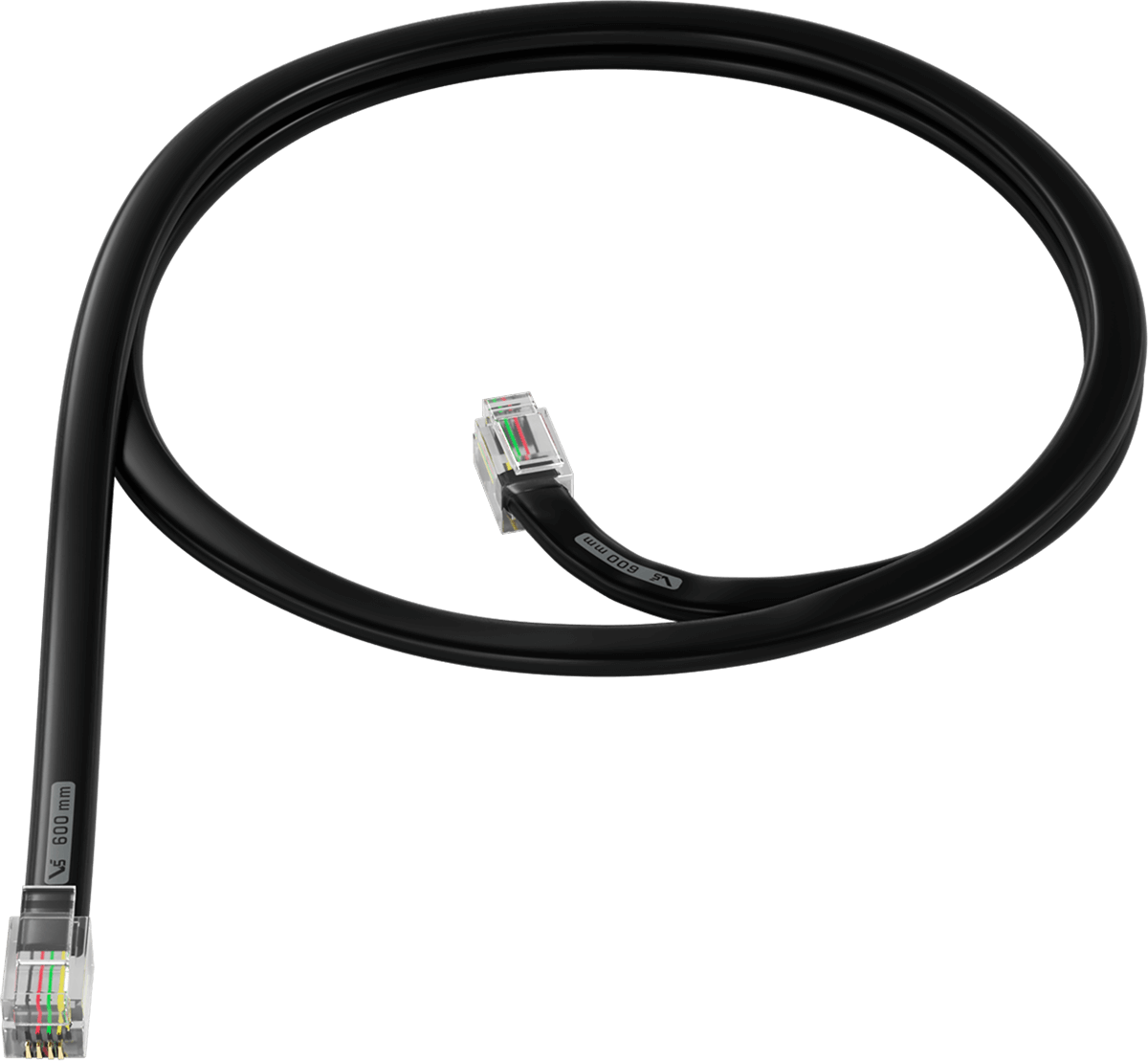

Cavo intelligente V5 – 600 mm Immagine 3 Utilizzato per connettere i dispositivi all'EXP Brain.

immagine della posizione

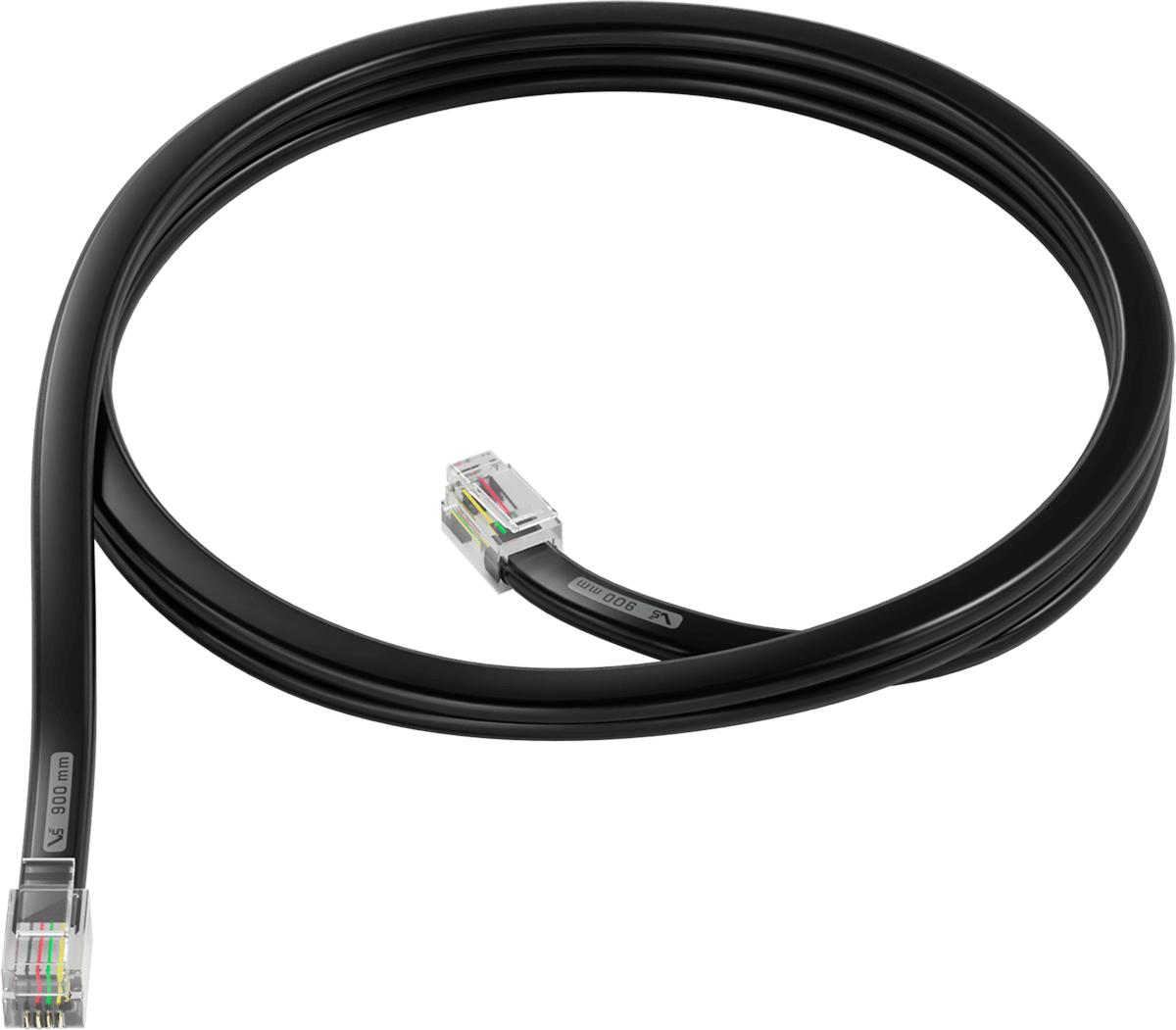

Cavo intelligente V5 – 600 mm Immagine 3 Utilizzato per connettere i dispositivi all'EXP Brain.

immagine della posizione

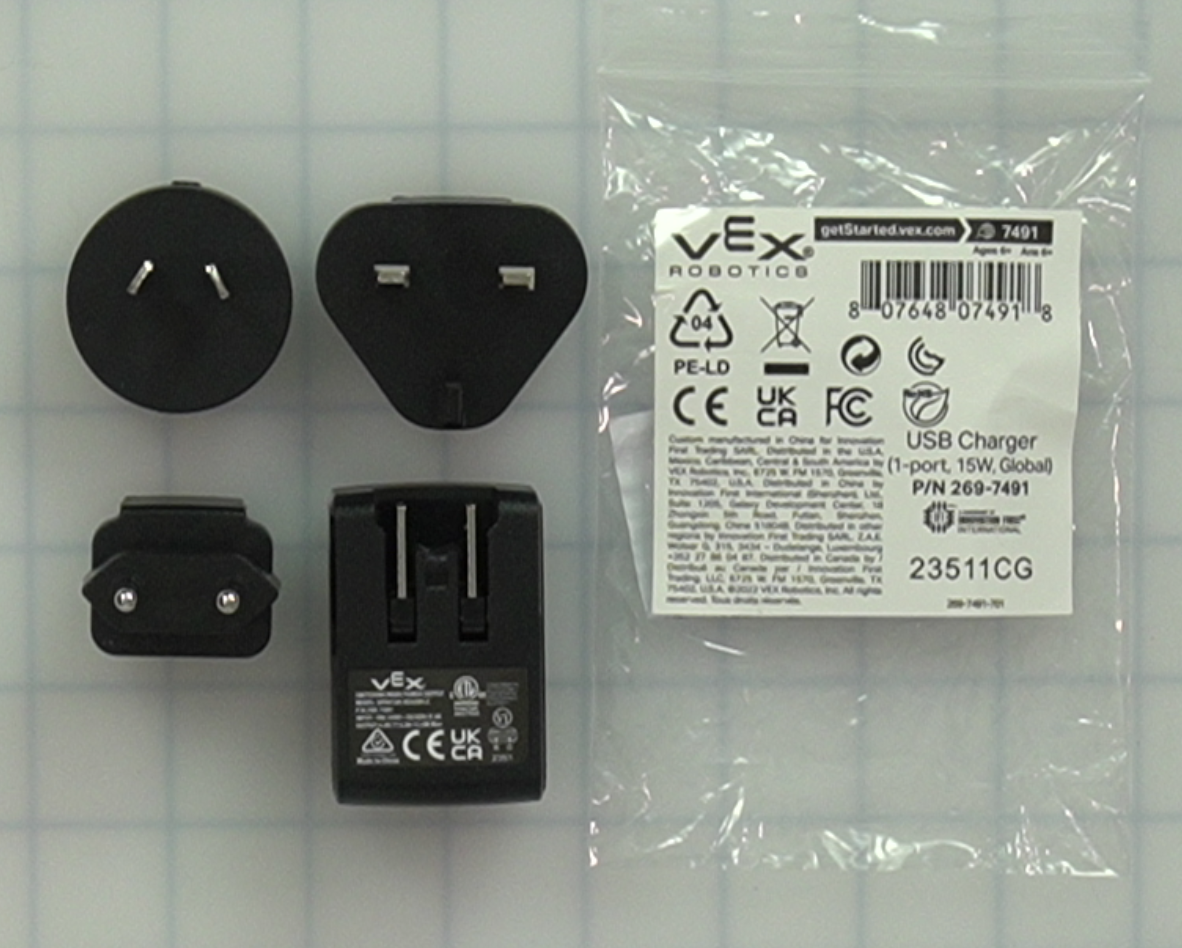

Caricatore USB Immagine 1 Per collegare un cavo USB per caricare la batteria.

immagine della posizione

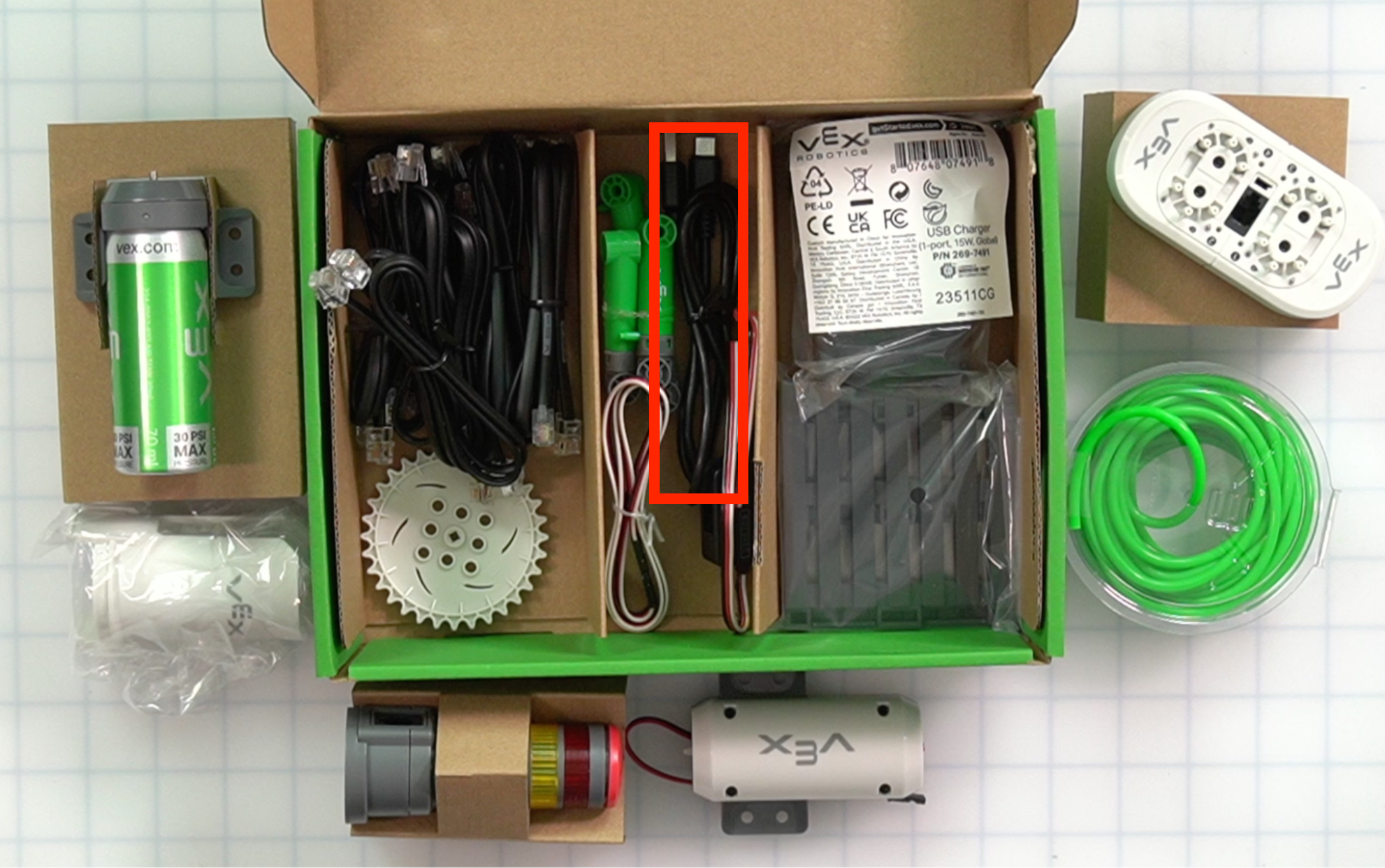

Cavo USB (CA) Immagine 1 Per collegare il braccio a 6 assi o il cervello EXP a un computer. Utilizzato anche per caricare la batteria.

immagine della posizione

Prolunga a 3 fili – 24" Immagine 1 Utilizzato con il sensore oggetto per raggiungere il cervello dal supporto del sensore.

immagine della posizione

Caricatore di dischi Immagine 1 Utilizzato con la pneumatica per distribuire i dischi sul trasportatore di ingresso.

immagine della posizione

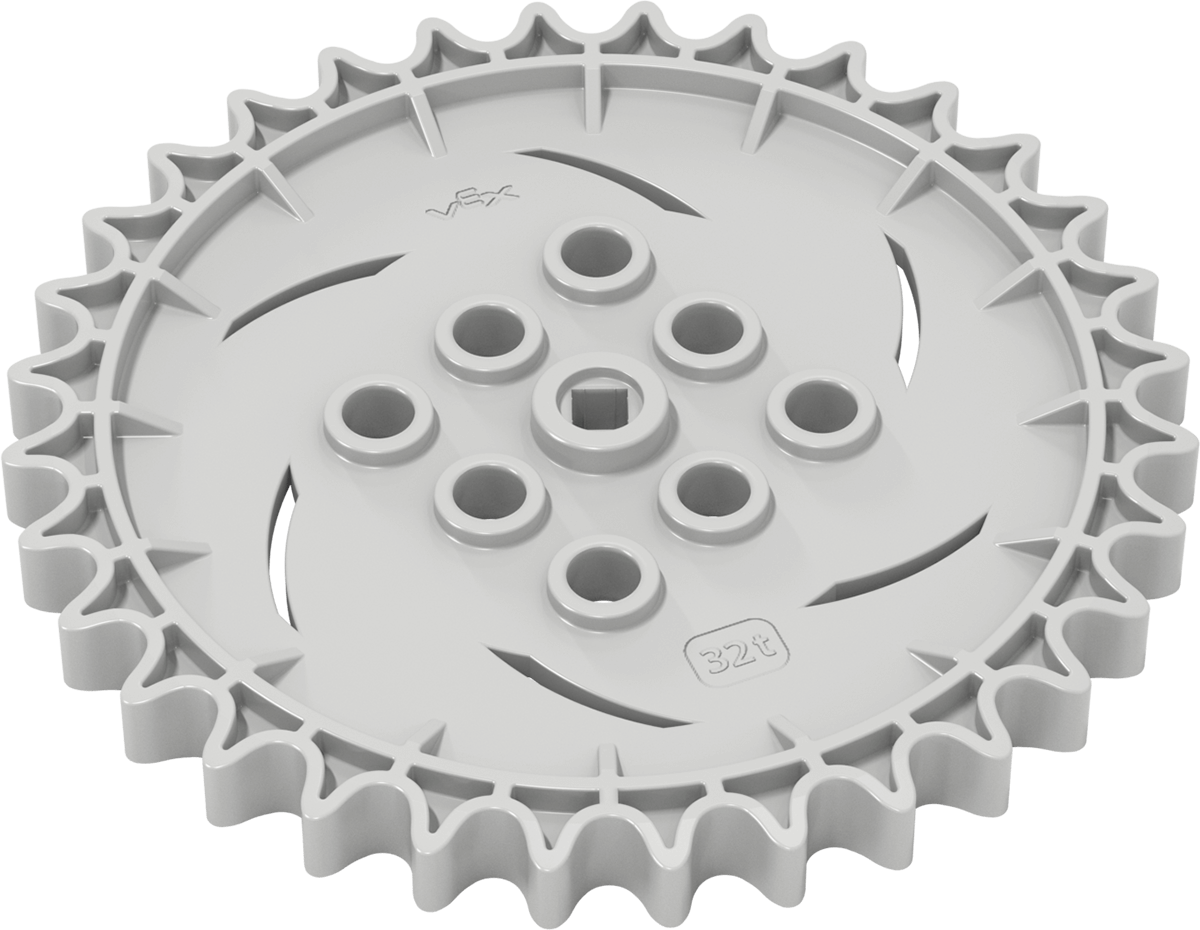

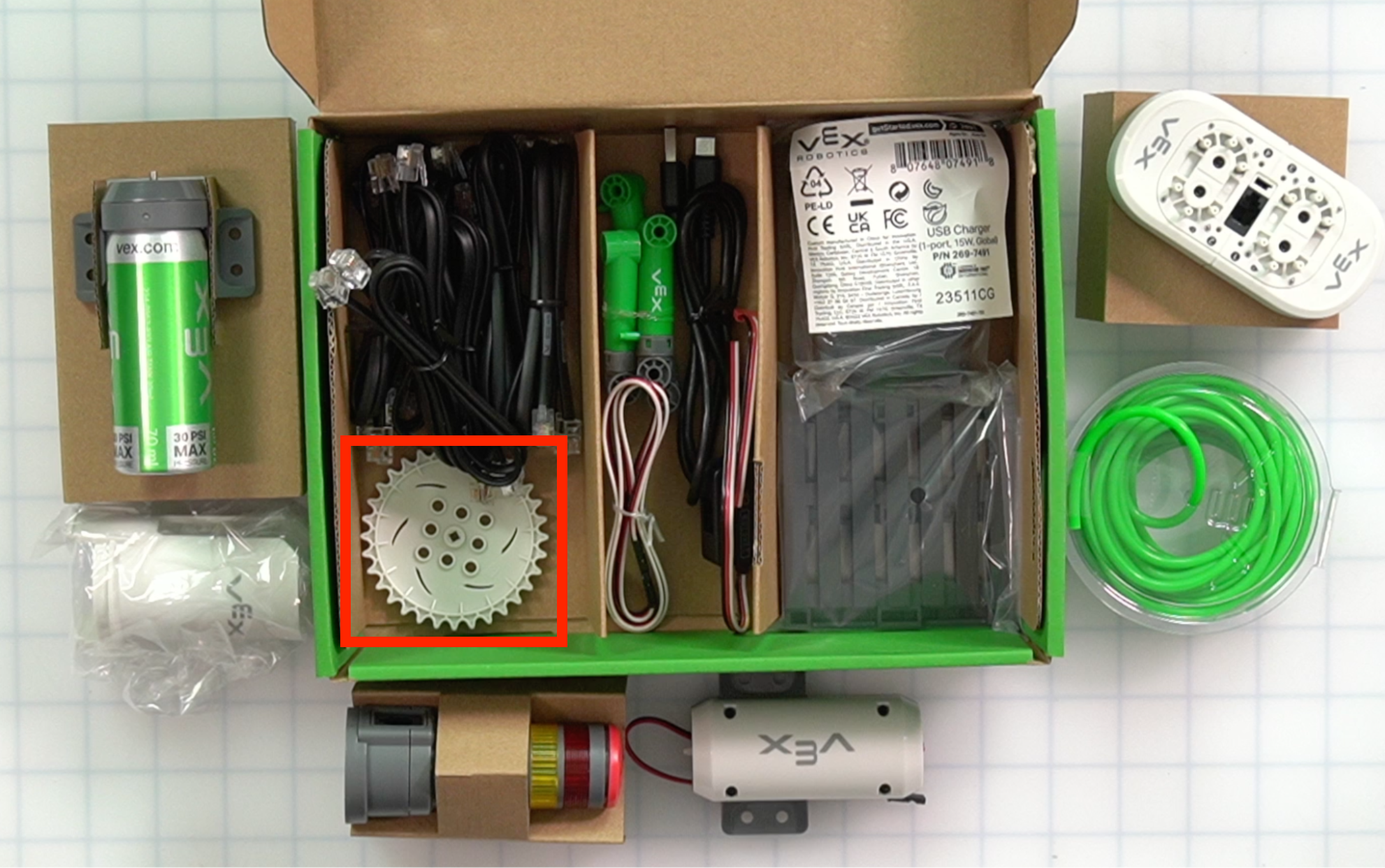

Pignone – T32 Immagine 1 Utilizzato con il pezzo di guida e il motore per spostare il trasportatore a serpentina.

immagine della posizione

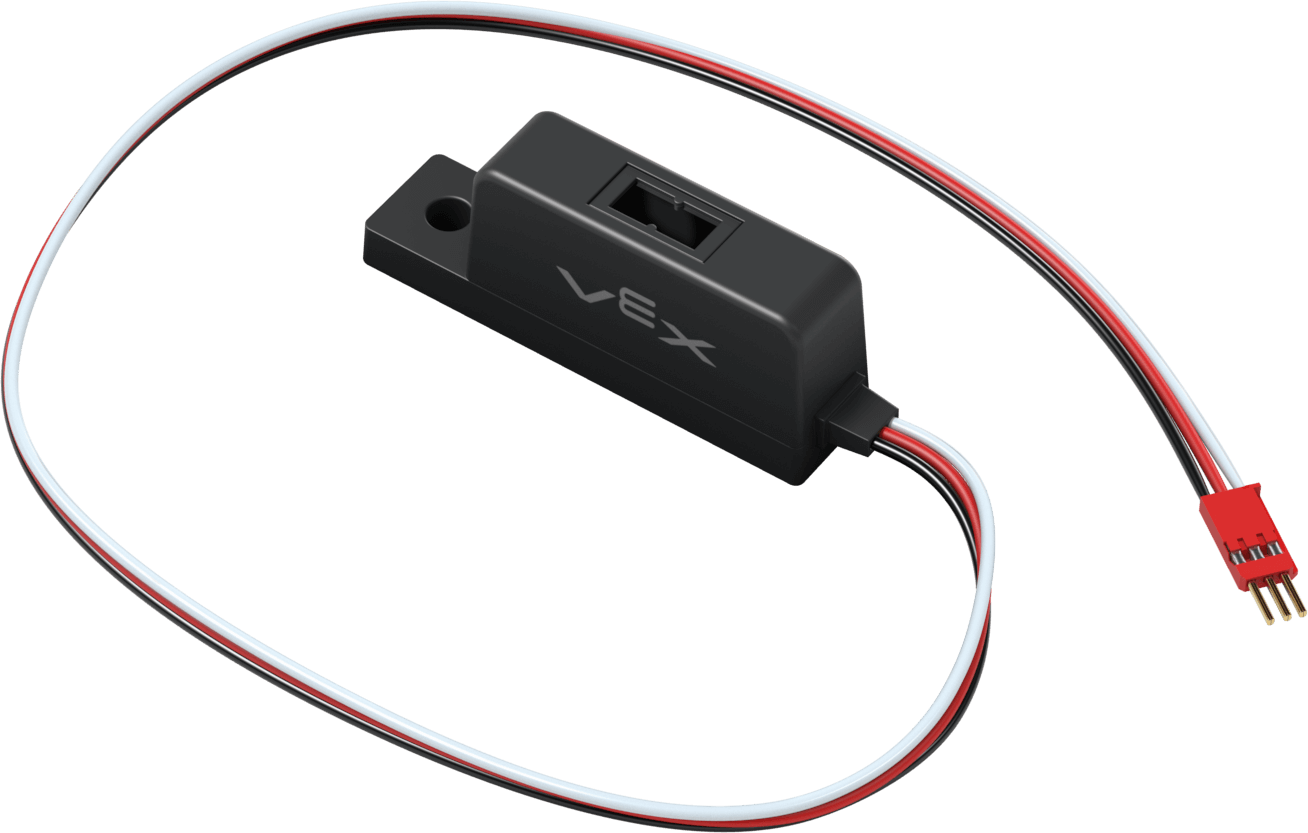

Sensore di oggetti Immagine 1 descrizione

immagine della posizione

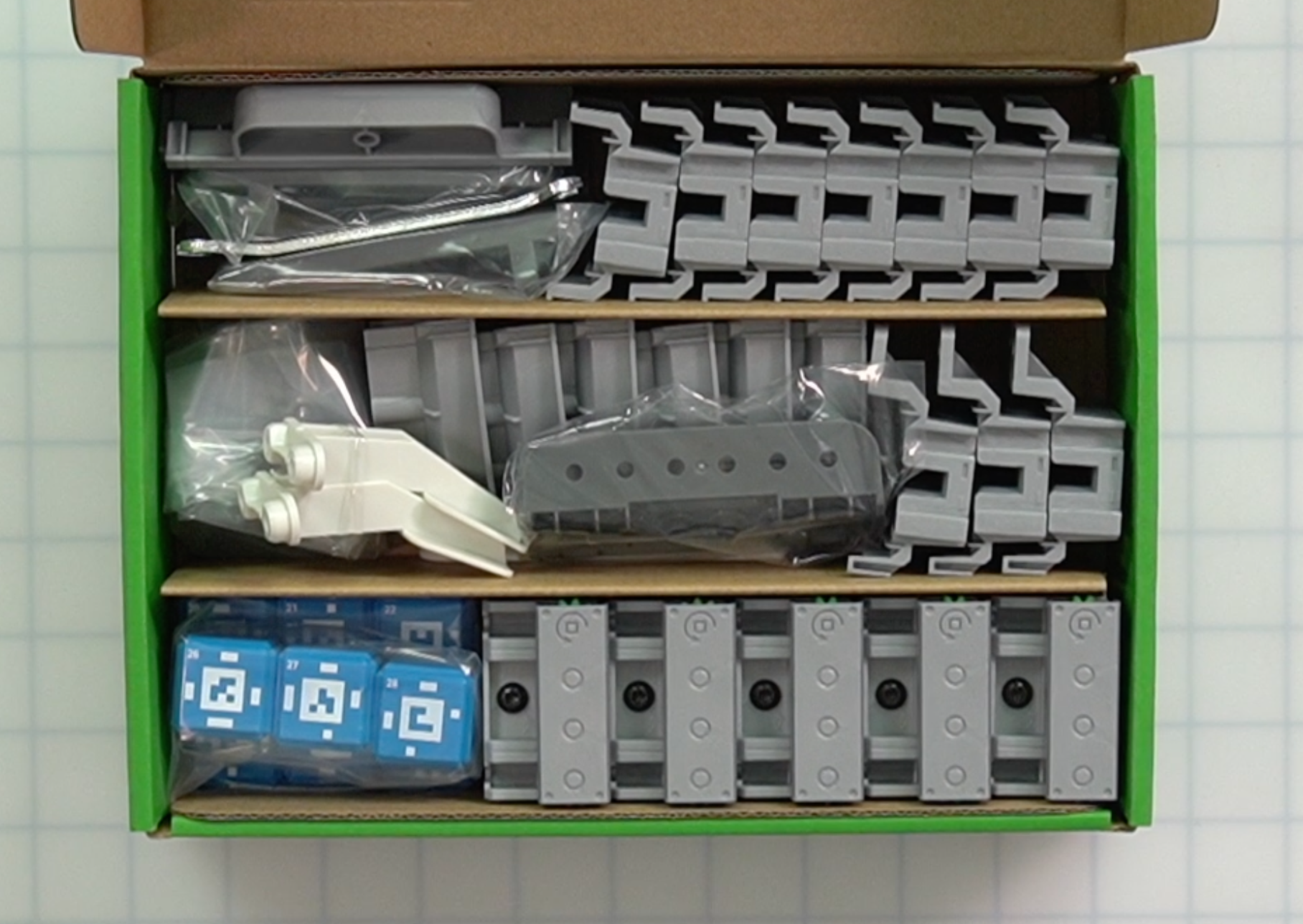

Scatola dei componenti 3

Schermata del 07/06/2024 alle 16:30:06.png

Parte Foto Quantità Scopo Posizione nella custodia dell'hardware

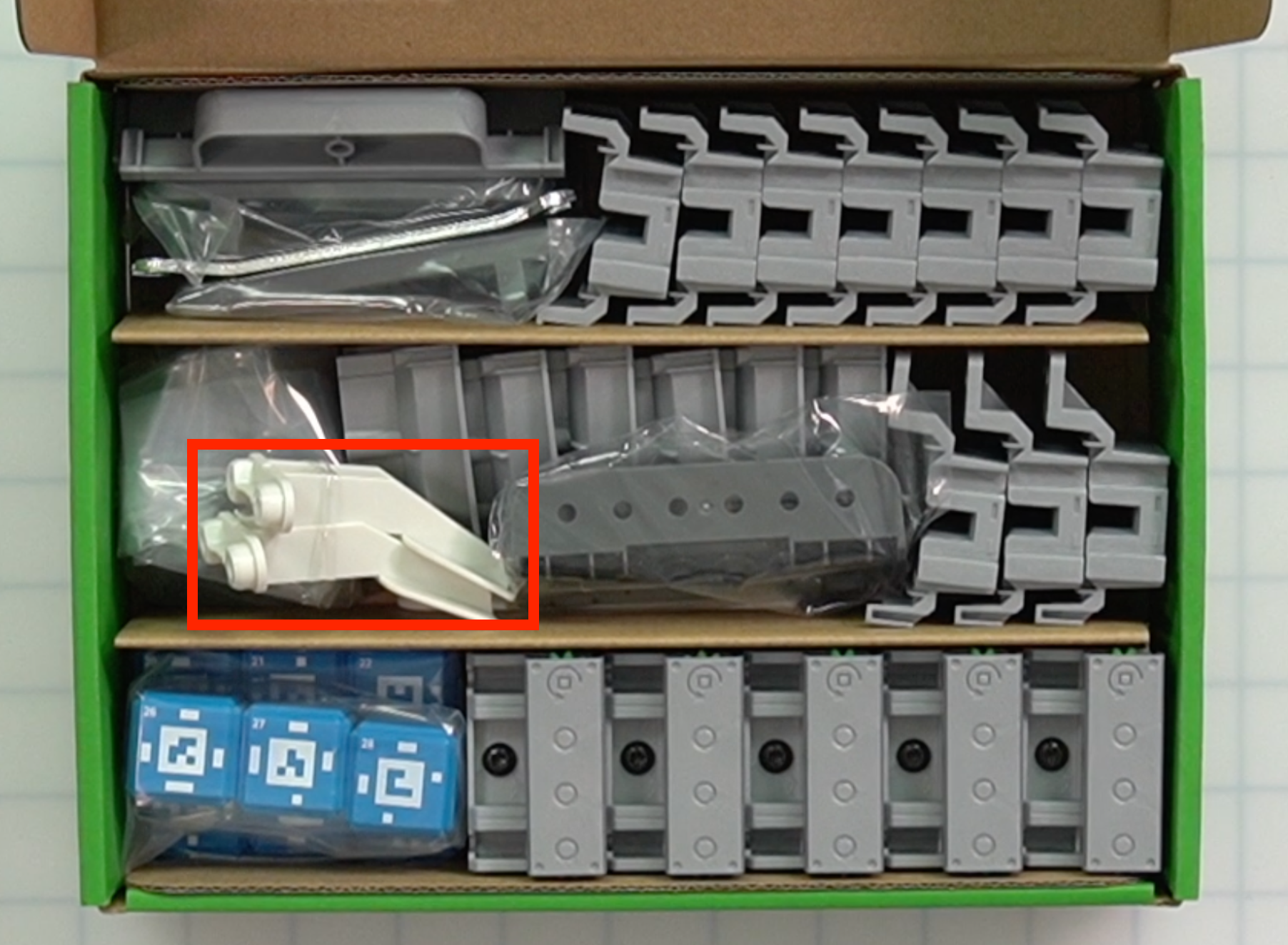

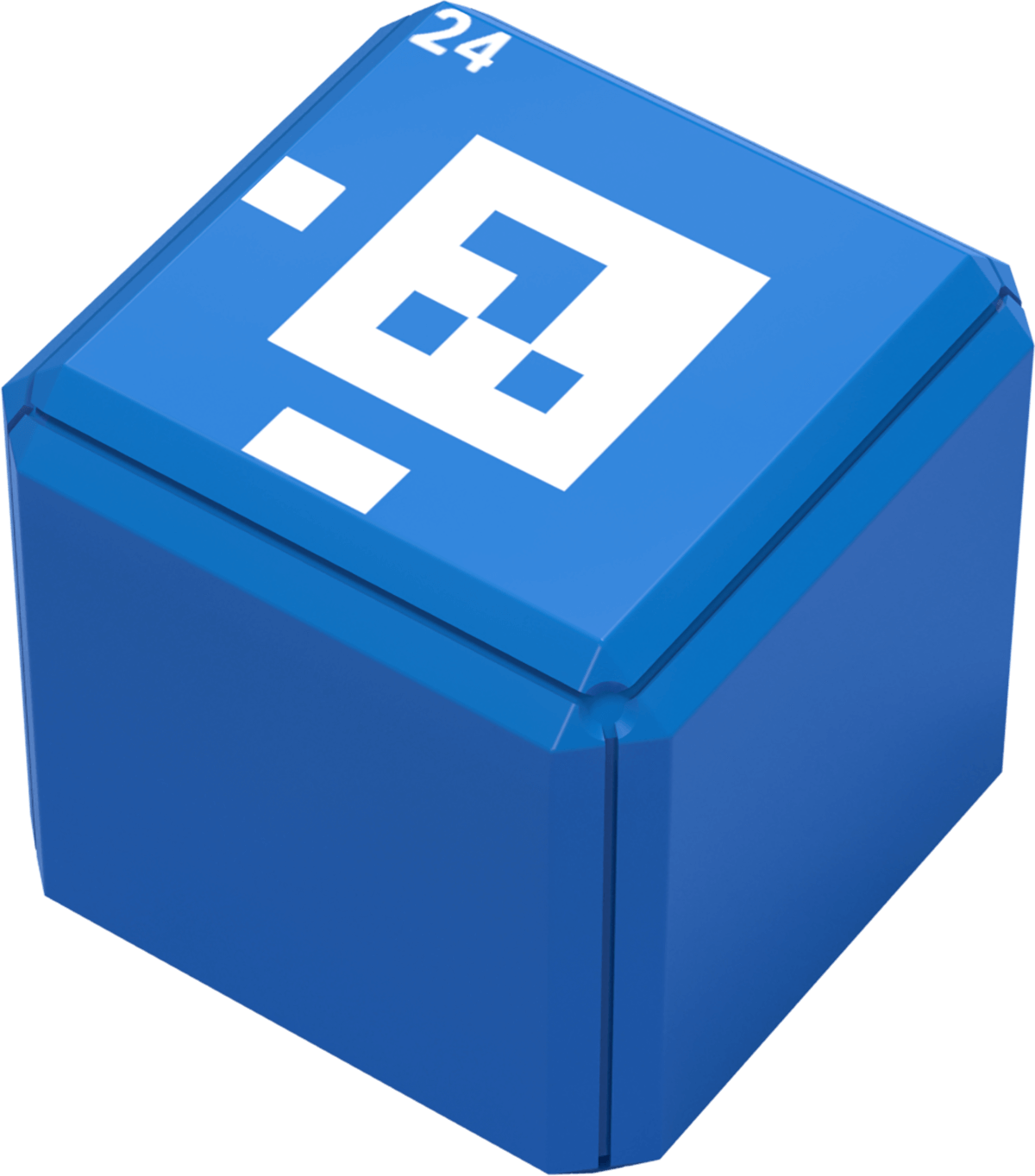

Cubo Blu Immagine 9

Utilizzato in attività per simulare oggetti in un ambiente di robotica industriale.

Nota: Ogni cubo mostra un AprilTag diverso. Questa funzionalità verrà spiegata in un futuro aggiornamento.

immagine della posizione

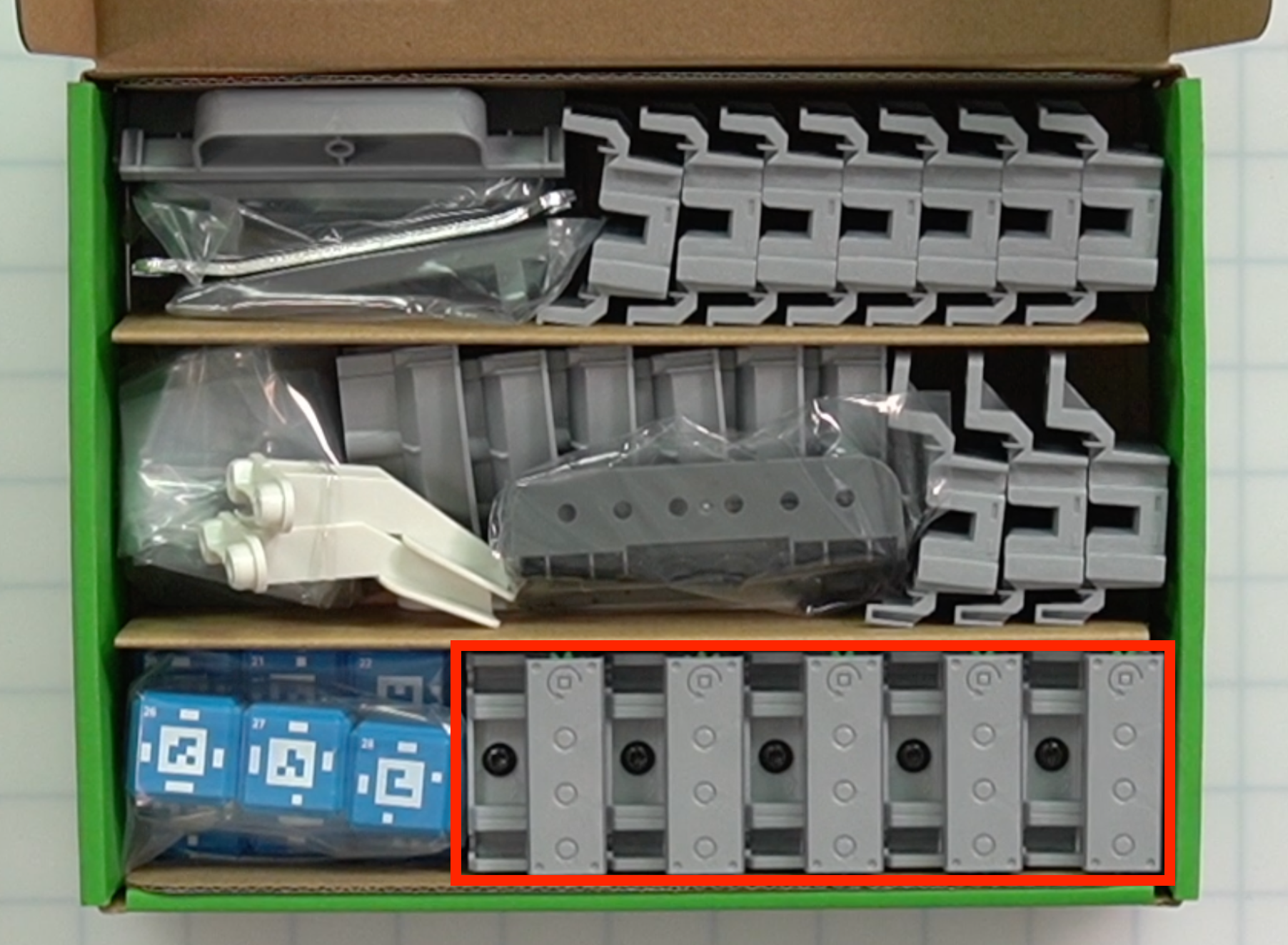

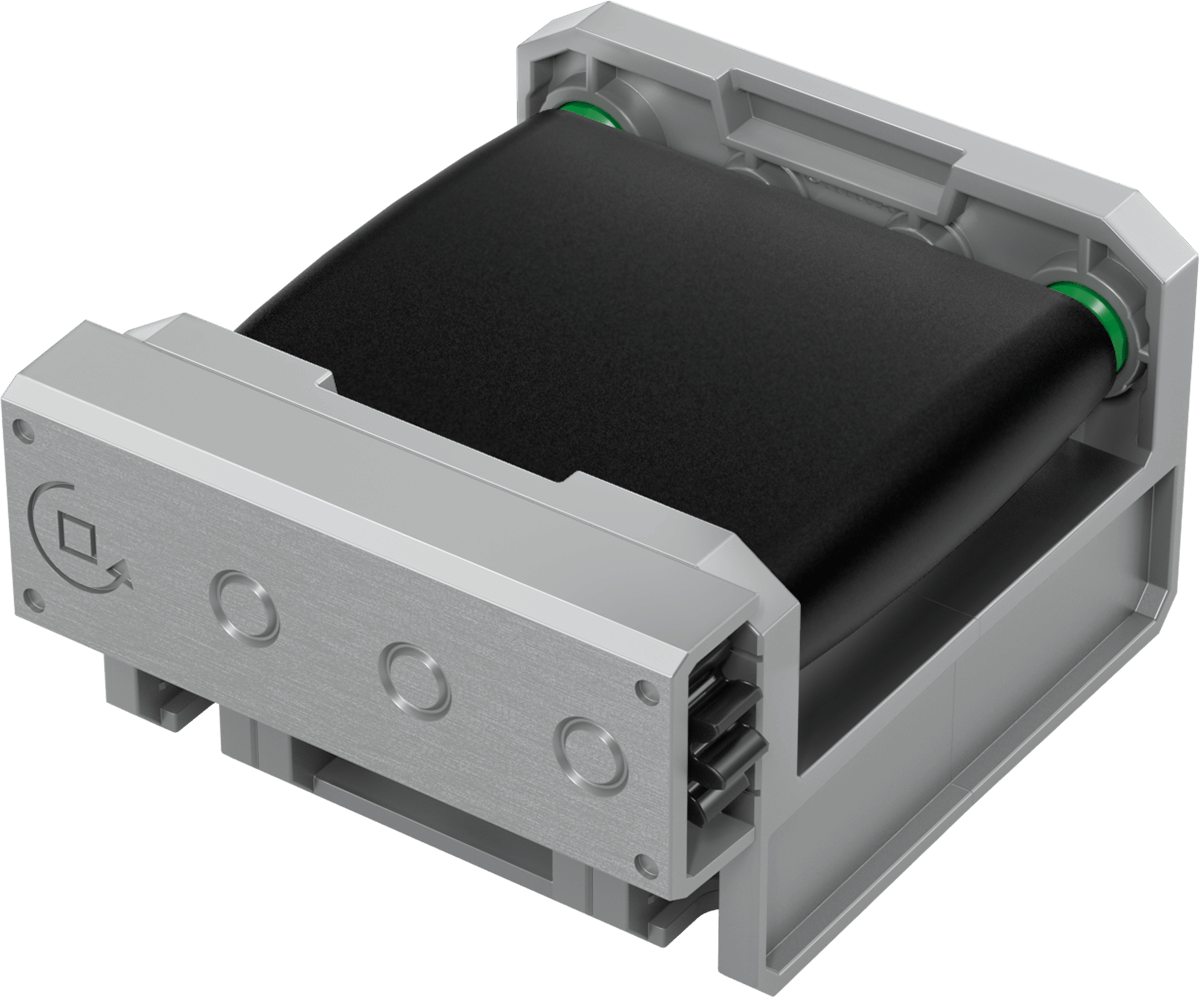

Trasportatore lineare Immagine 5 Utilizzato per spostare dischi e cubi dentro e fuori dal trasportatore a serpentina.

immagine della posizione

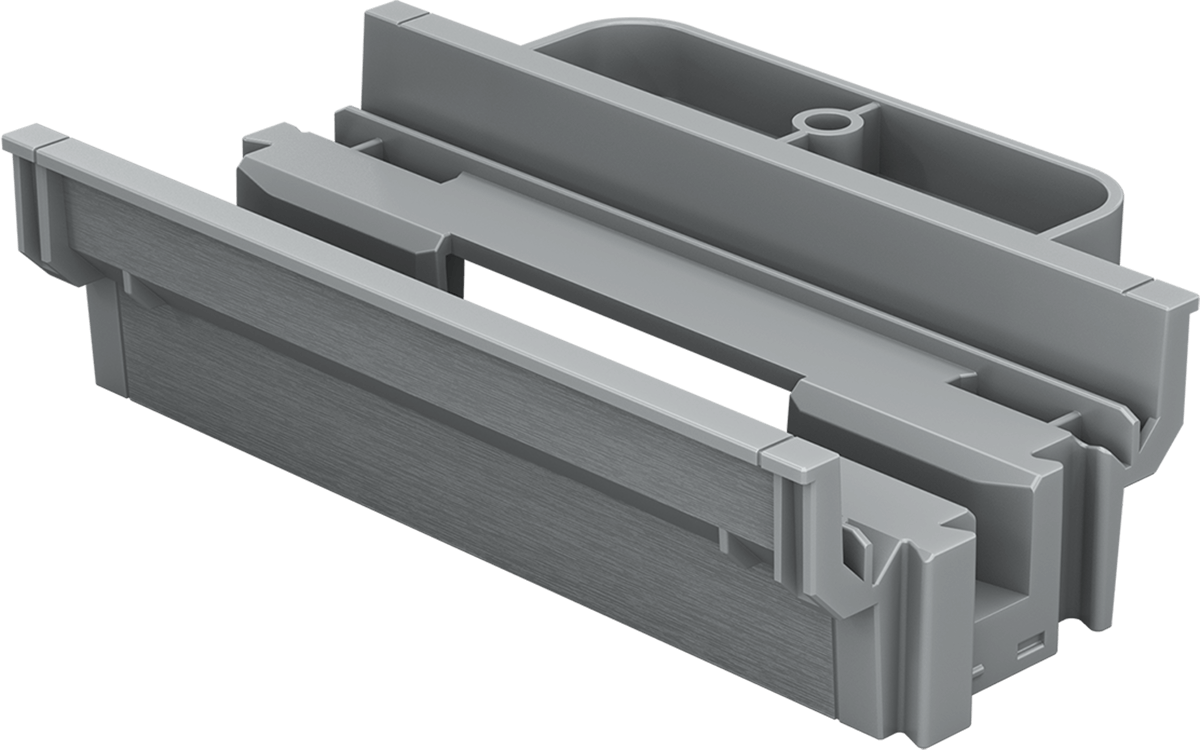

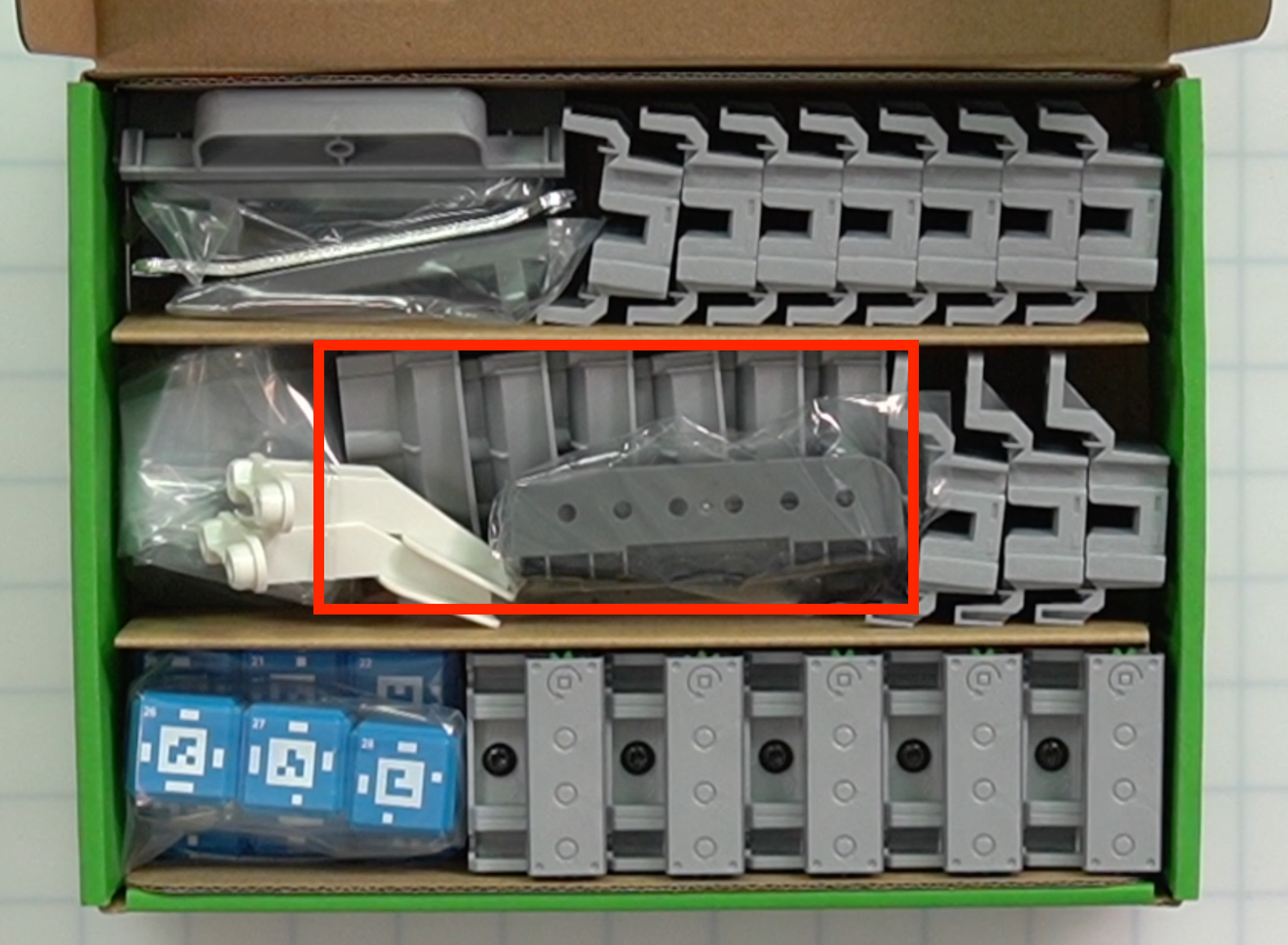

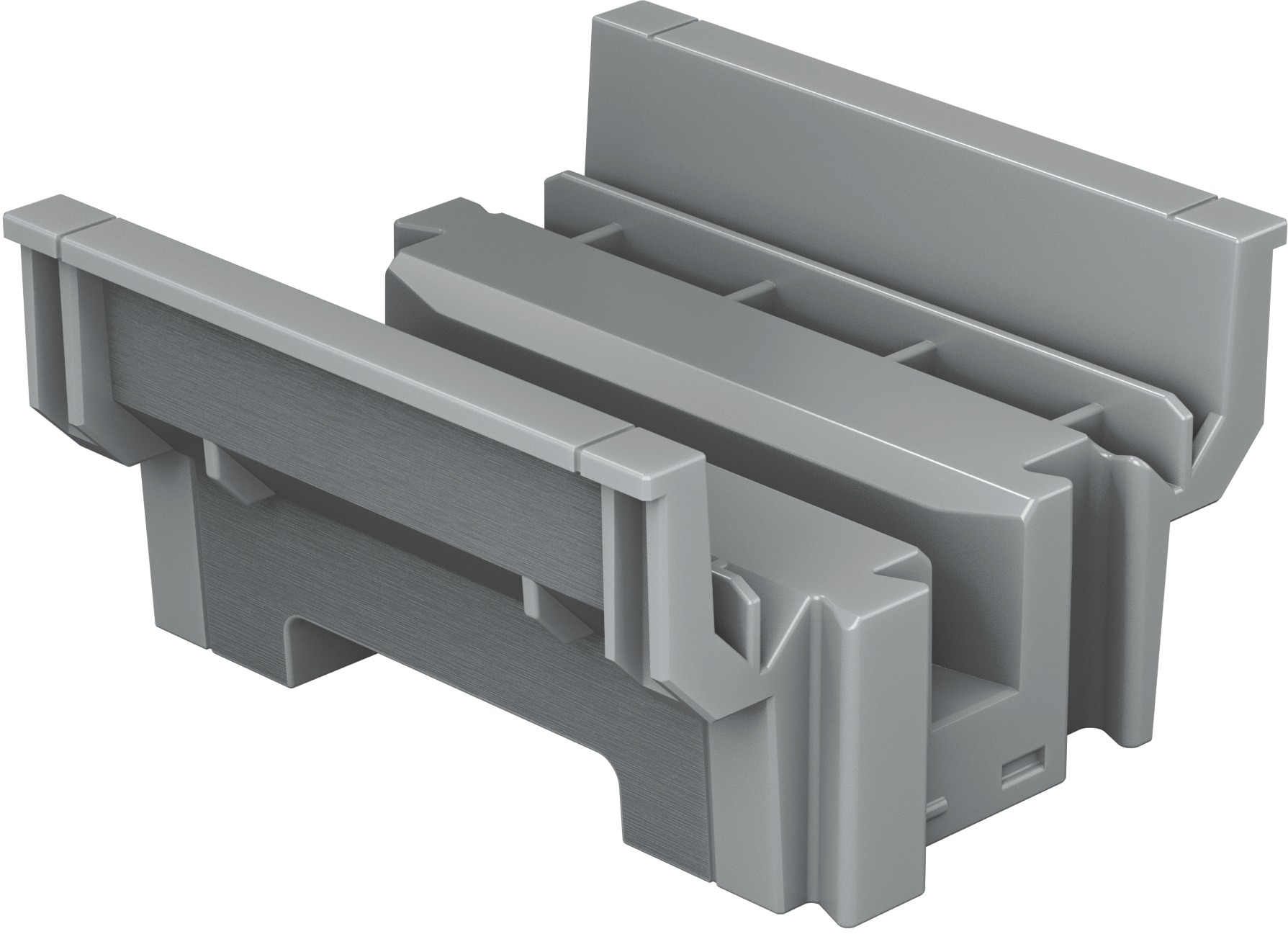

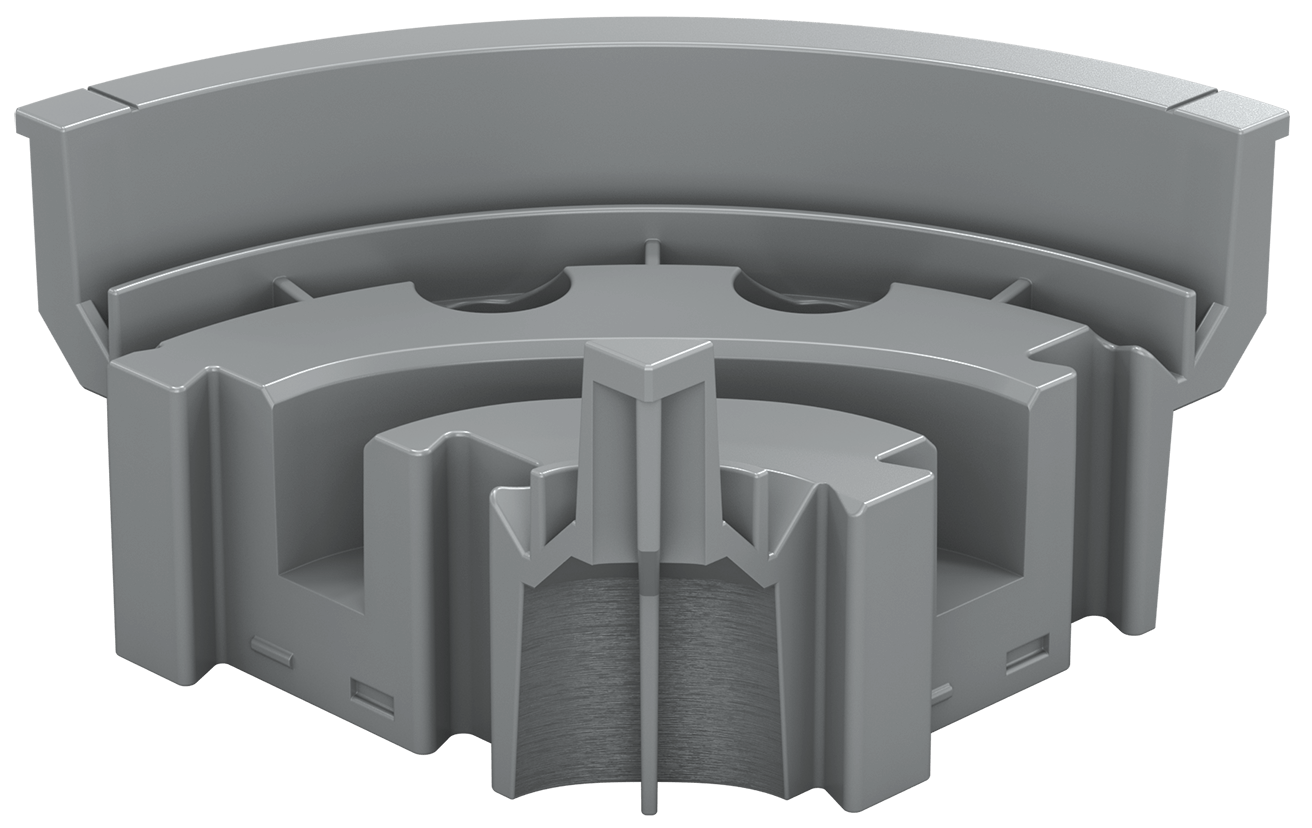

Pezzo di binario dritto Immagine 7 Una sezione della base del trasportatore a serpentina utilizzata per collegare il trasportatore alla piastrella CTE.

immagine della posizione

Pezzo di pista di guida Immagine 1 Una sezione della base del trasportatore a serpentina utilizzata per collegare il trasportatore alla piastrella CTE. Questo pezzo viene utilizzato per collegare il motore e la ruota dentata al trasportatore.

immagine della posizione

Pezzo di binario del deviatore Immagine 3 Una sezione della base del trasportatore a serpentina utilizzata per collegare il trasportatore alla piastrella CTE. Questo pezzo viene utilizzato per collegare un deviatore al trasportatore.

immagine della posizione

Girare il pezzo di binario Immagine 6 Una sezione della base del trasportatore a serpentina utilizzata per collegare il trasportatore alla piastrella CTE.

immagine della posizione

Torre deviatrice Immagine 2 La componente verticale del deviatore.

immagine della posizione

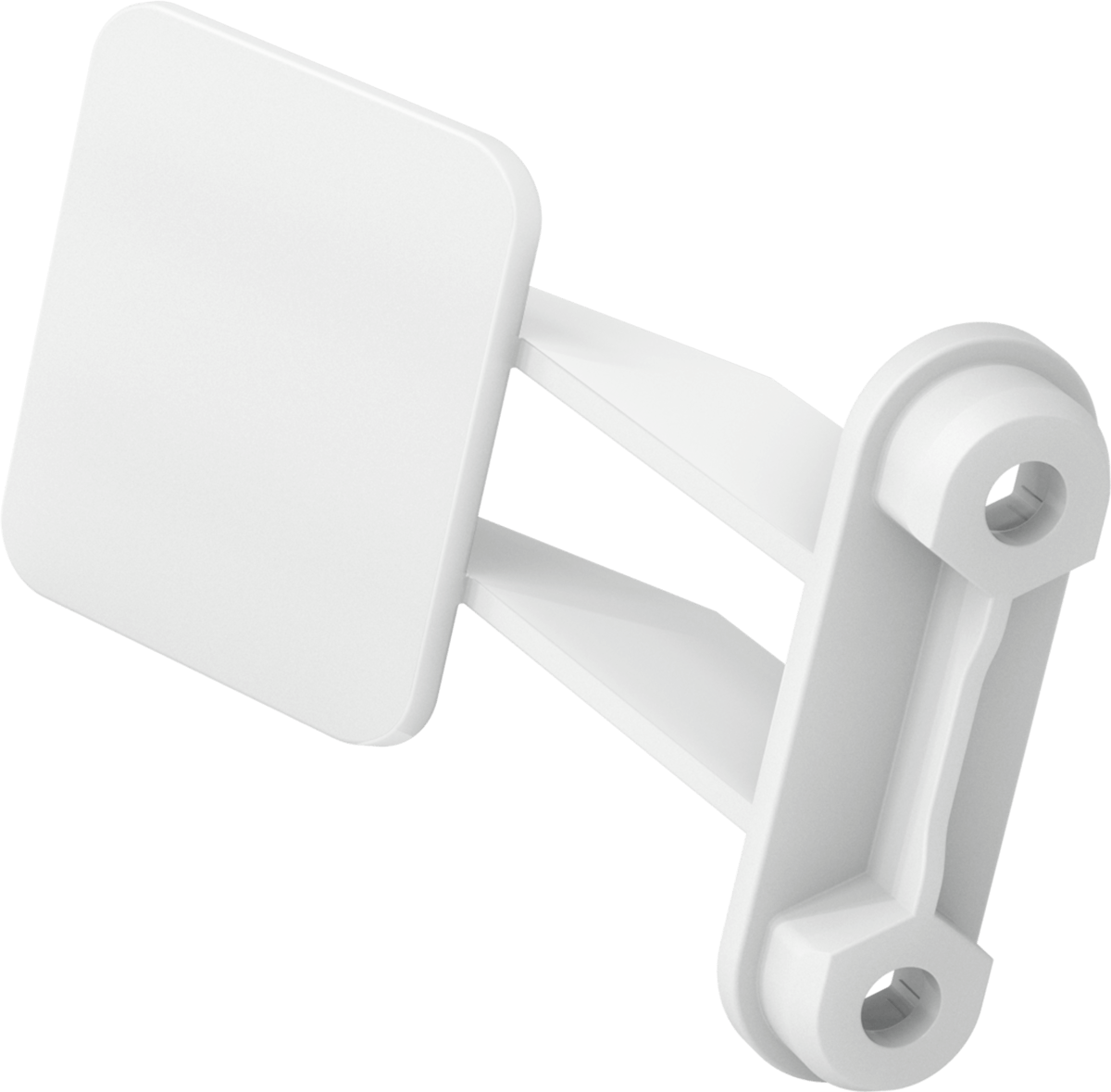

Braccio deviatore Immagine 2 La componente orizzontale del deviatore. Questo pezzo si muove lungo la torre deviatrice basata su un cilindro pneumatico.

immagine della posizione

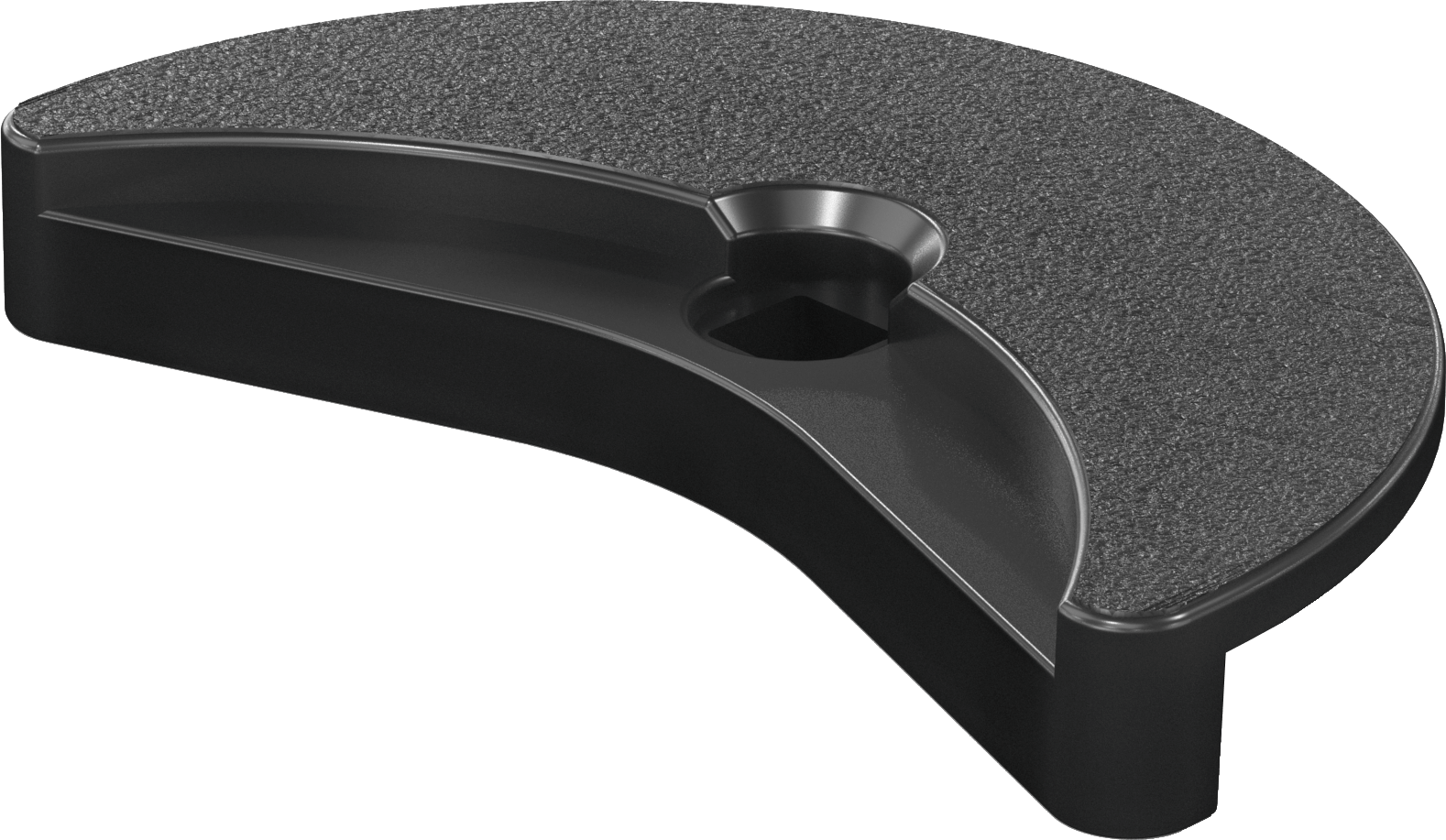

Base dell'alimentatore a disco Immagine 1 Il componente inferiore dell'alimentatore disco. Utilizzato per collegare il Disk Feeder al Tile CTE.

immagine della posizione

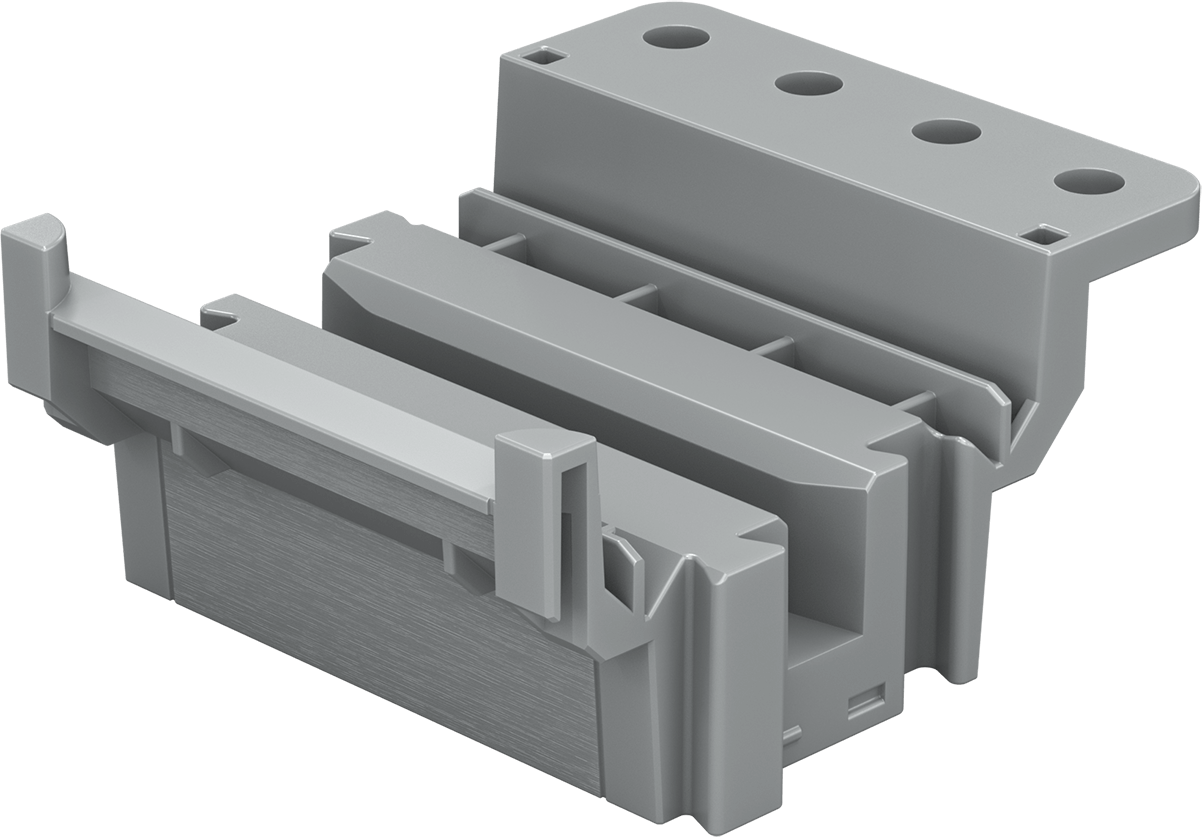

Alimentatore di dischi  Immagine 1 Spinge i dischi dal caricatore al trasportatore di ingresso utilizzando la pneumatica.

immagine della posizione

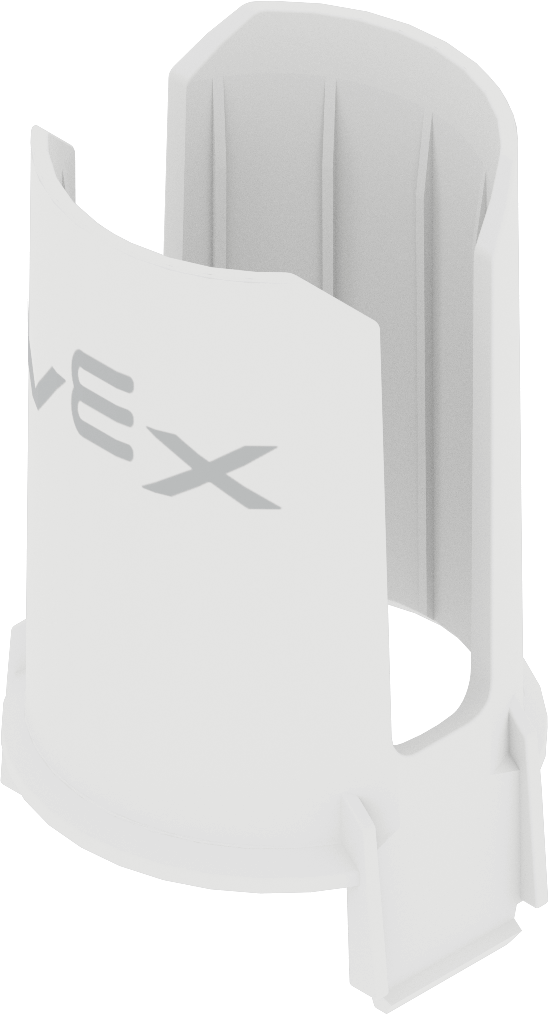

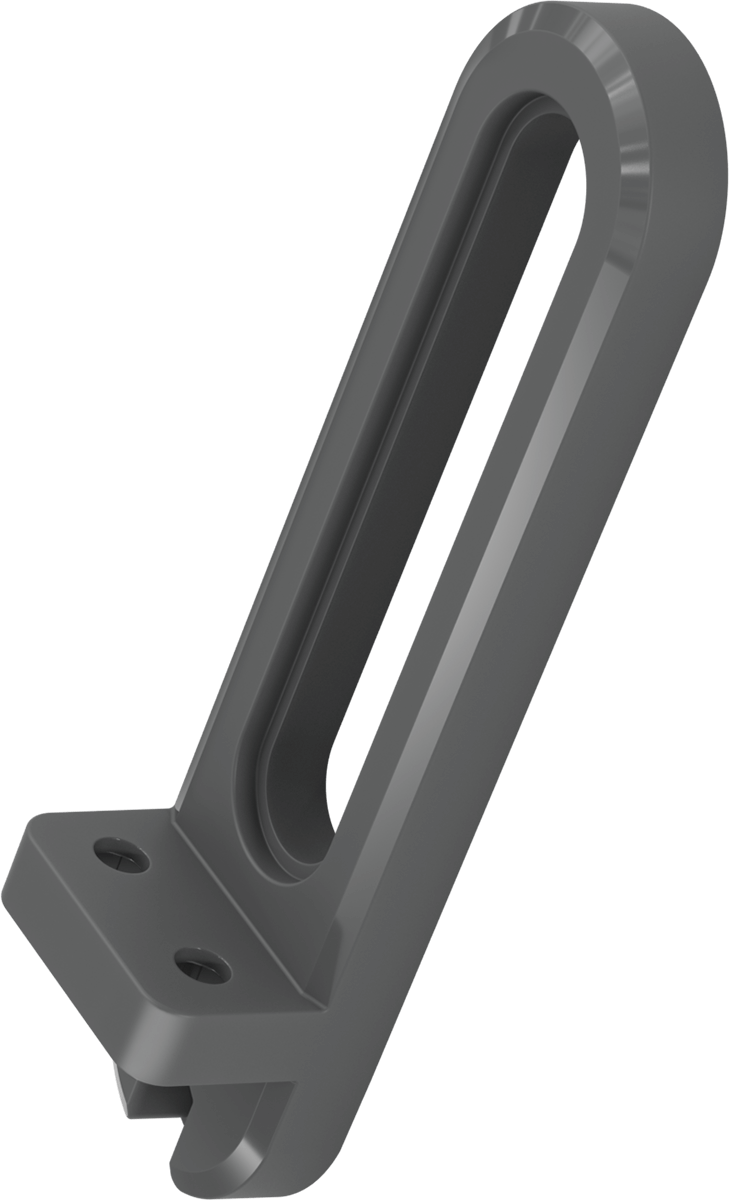

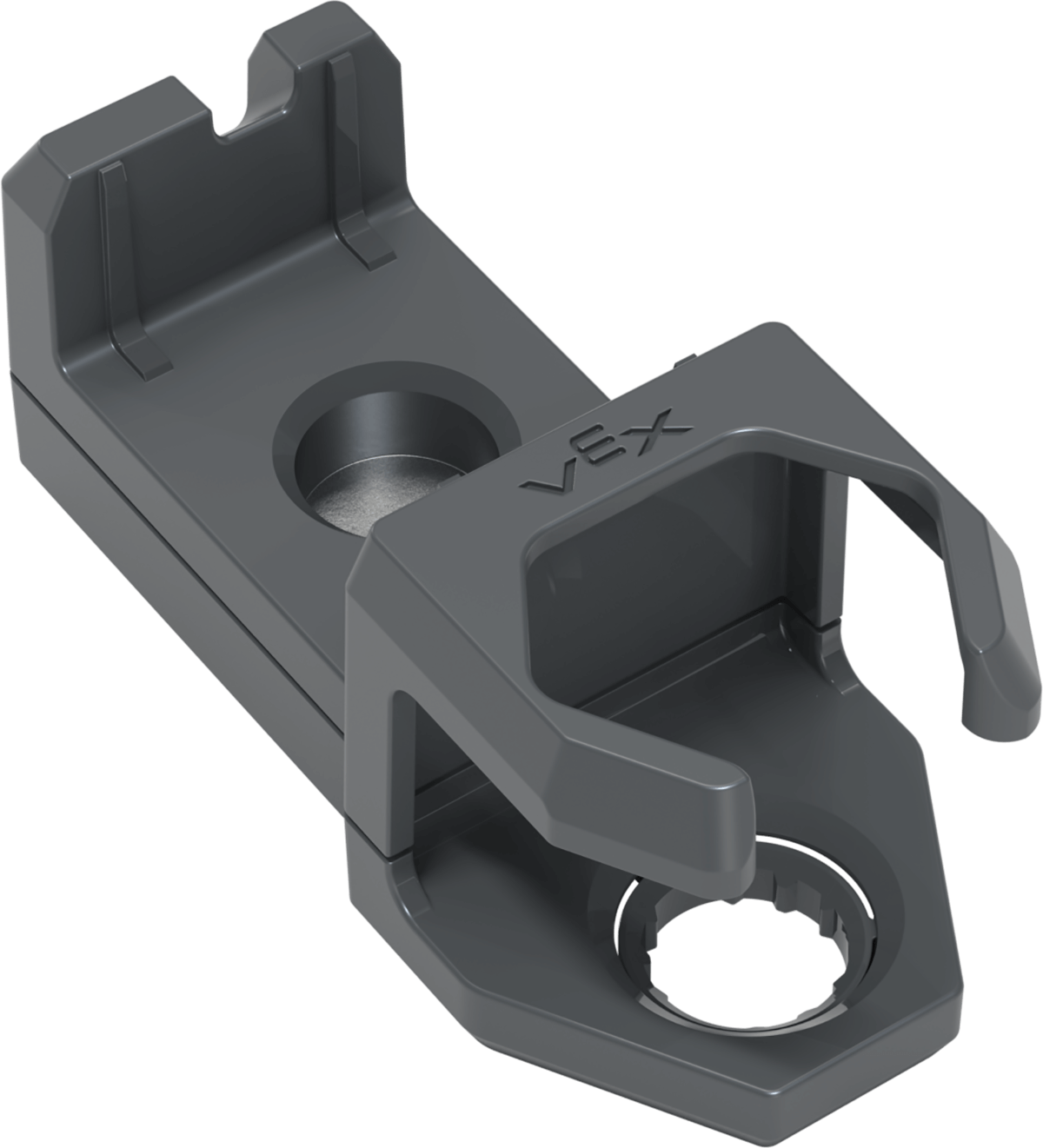

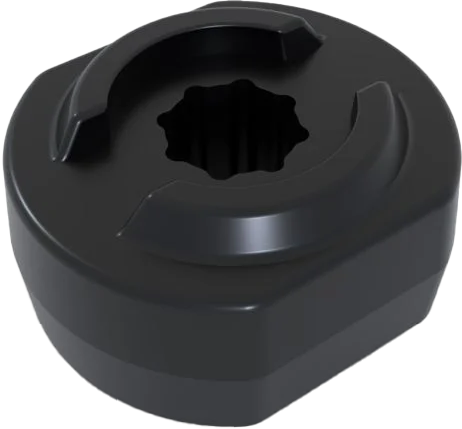

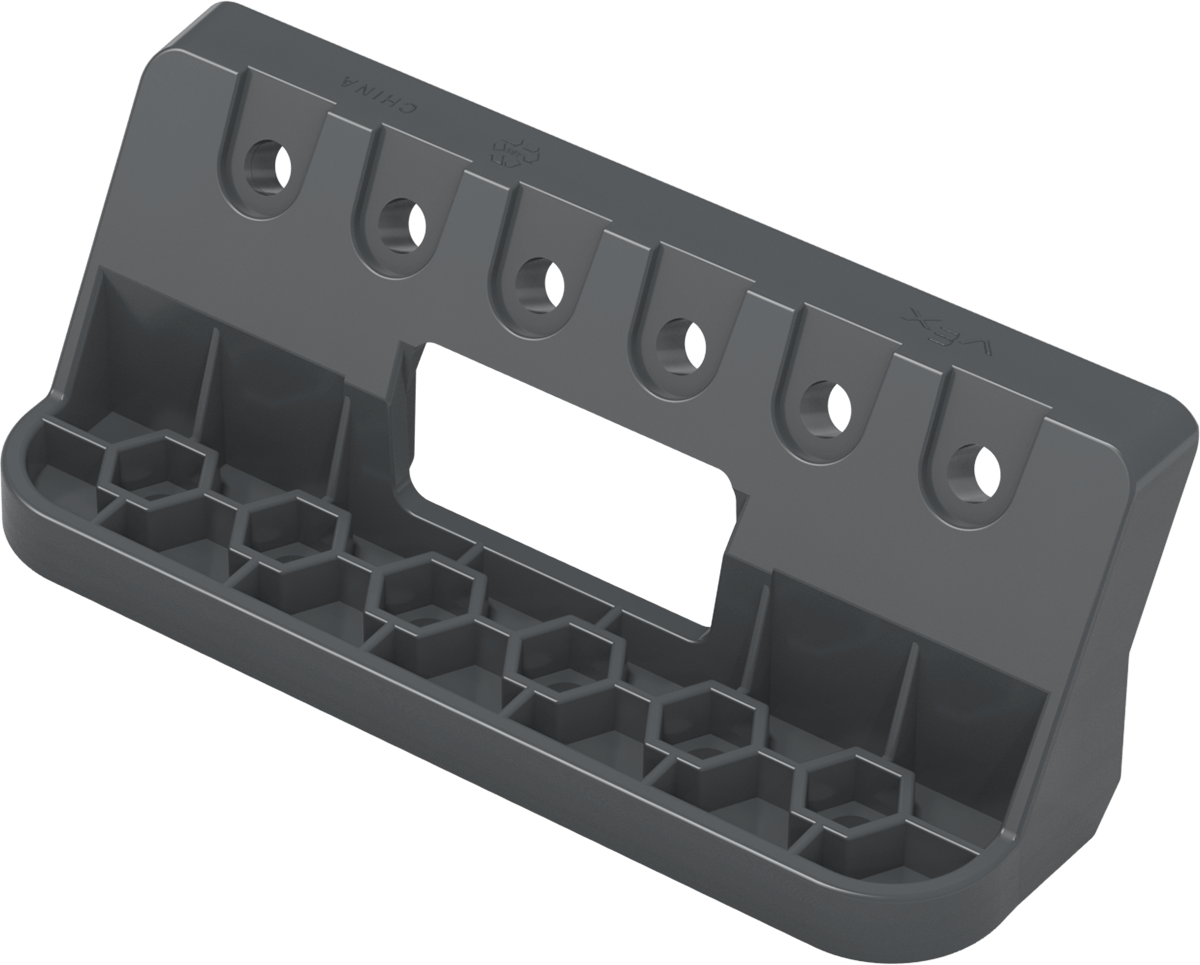

Supporto per il cervello del robot Immagine 1 Utilizzato per montare il cervello EXP su una tessera CTE.

immagine della posizione

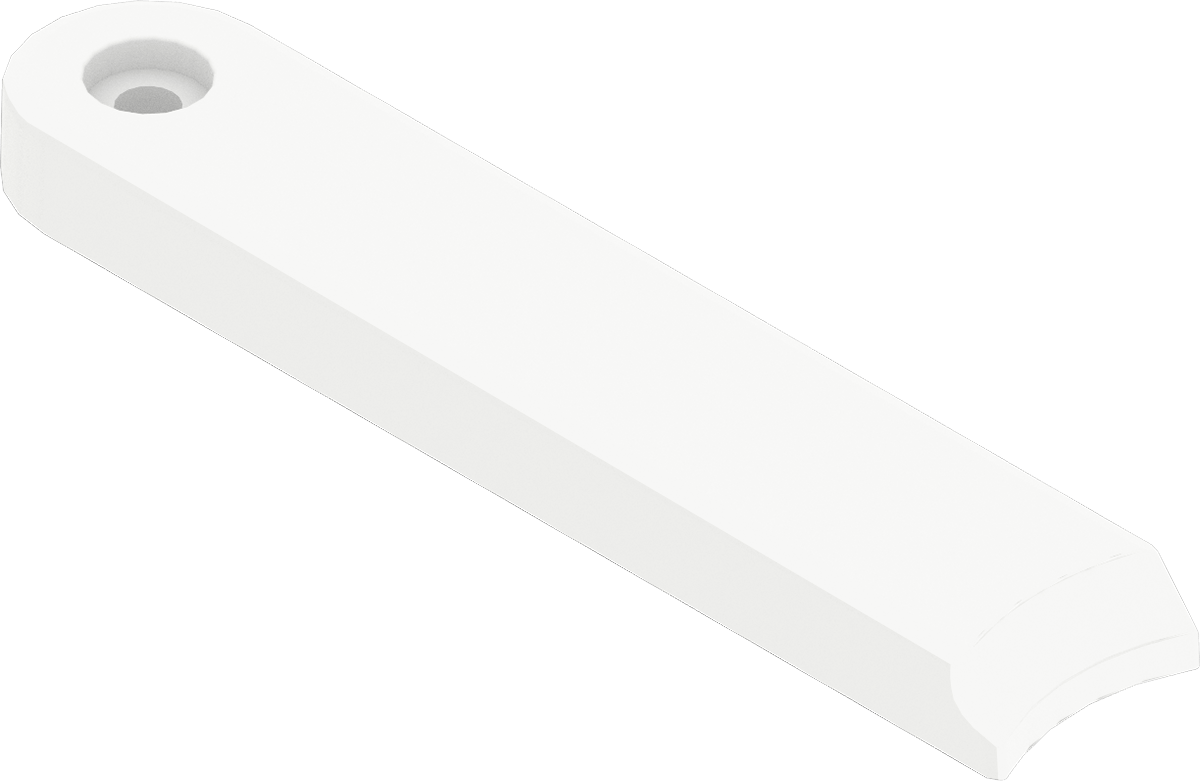

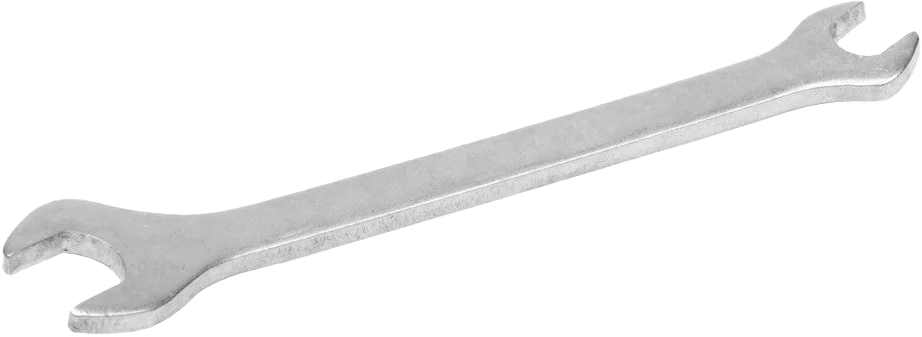

Chiave aperta Immagine 1 Utilizzato per tenere in posizione un dado o un supporto mentre viene fissata una vite.

immagine della posizione
