Quando utilizzi la pneumatica con CTE Workcell, dovrai configurare il dispositivo in VEXcode EXP. Una volta configurata la pneumatica, VEXcode EXP aggiungerà i comandi pneumatici alla Casella degli strumenti.

Diagramma che illustra la configurazione del robot per CTE (Career and Technical Education), con i componenti etichettati e le connessioni essenziali per l'installazione e il funzionamento.

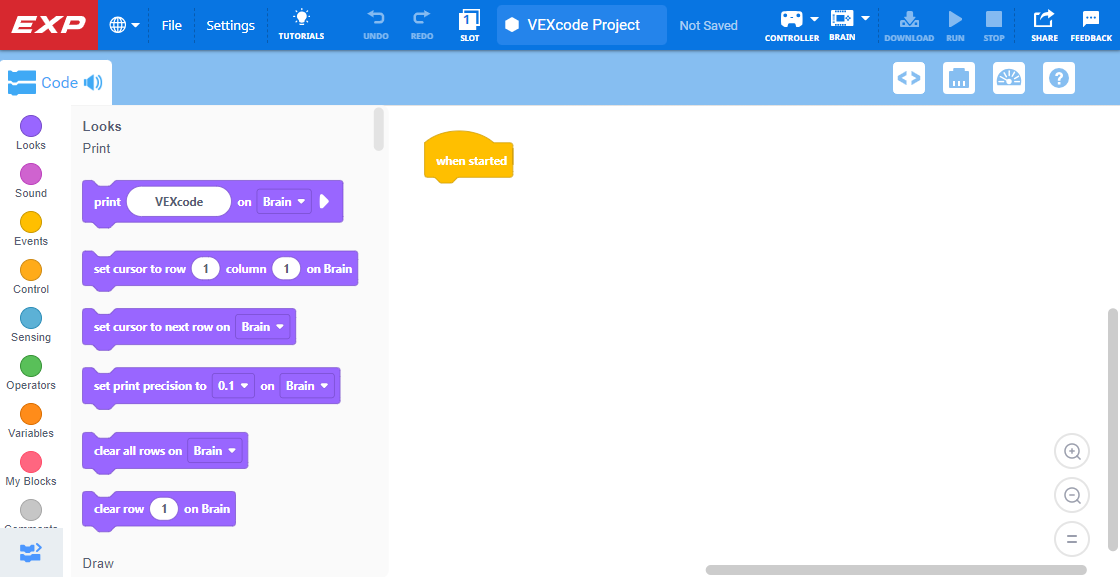

Apri un progetto in VEXcode EXP.

Diagramma che illustra le impostazioni di configurazione del robot per applicazioni CTE (Career and Technical Education), evidenziando i componenti chiave e le relative connessioni per prestazioni ottimali.

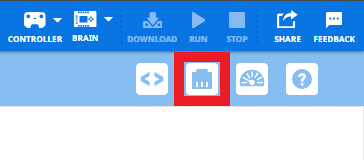

Seleziona l'icona della finestra Dispositivi nell'angolo in alto a destra dello schermo.

Diagramma che illustra la configurazione di un robot VEX, mostrando i componenti chiave e le relative connessioni, rilevanti per la formazione professionale e tecnica.

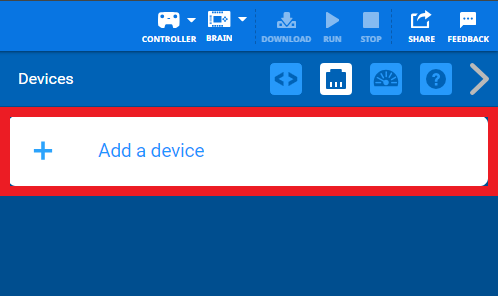

Selezionare il pulsanteAggiungi un dispositivo.

Diagramma che illustra la configurazione del robot per CTE (Career and Technical Education), mostrando i componenti chiave e i relativi collegamenti per una configurazione e una funzionalità ottimali.

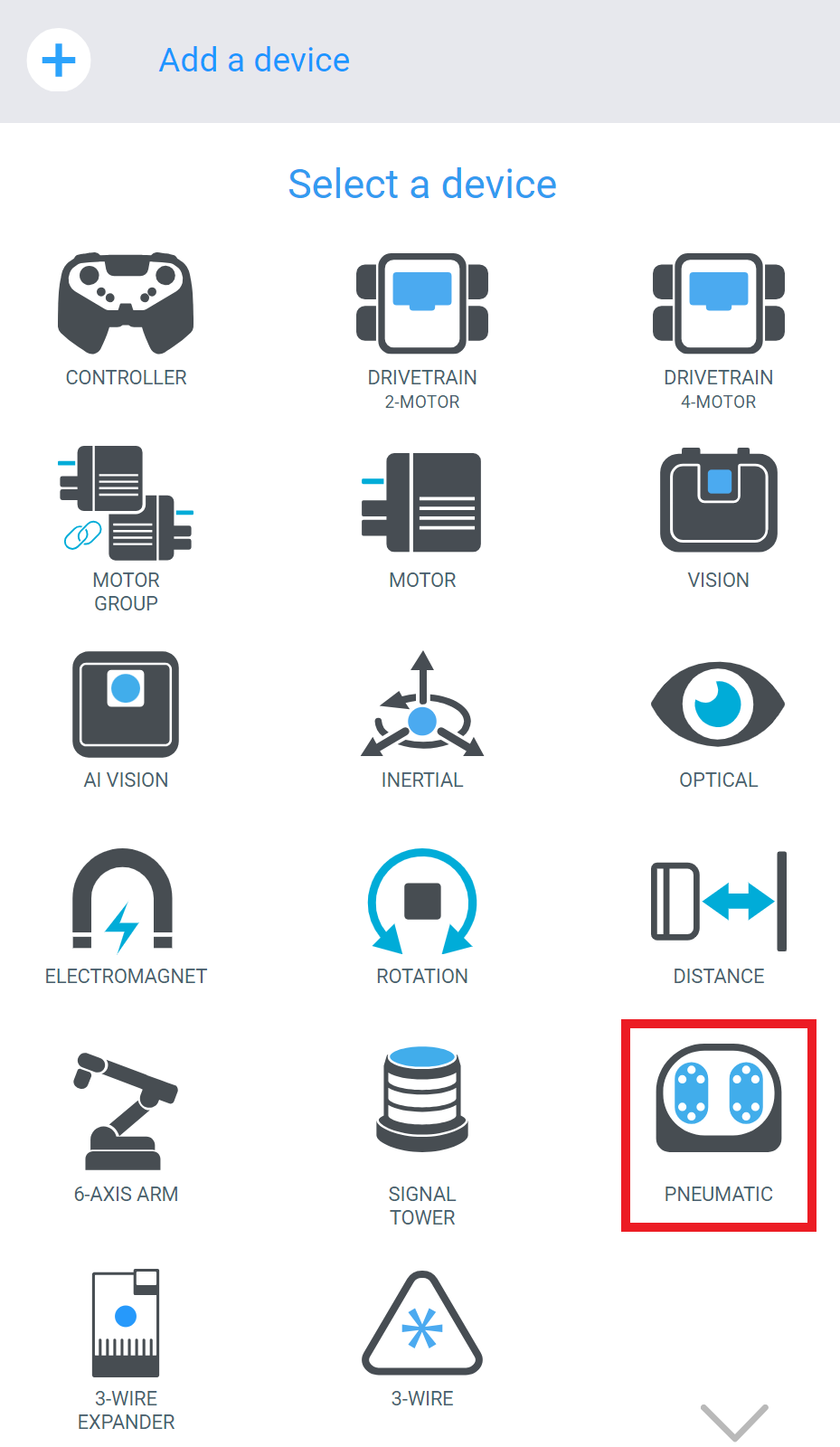

Selezionare PNEUMATICO dall'elenco dei dispositivi disponibili.

Diagramma che mostra le impostazioni di configurazione del robot per le applicazioni CTE (Career and Technical Education), illustrando i componenti chiave e la loro disposizione per prestazioni ottimali.

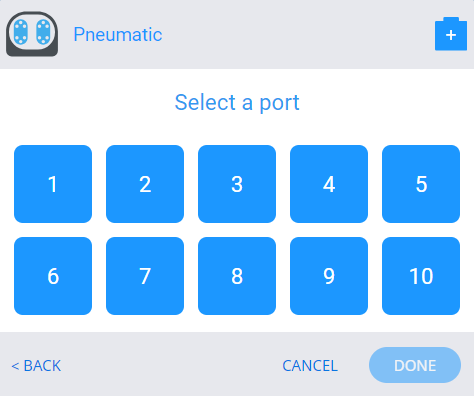

Selezionare a quale porta sono collegati i componenti pneumatici dell'EXP Brain.

Diagramma che illustra le impostazioni di configurazione del robot per CTE (Career and Technical Education), mostrando vari componenti e le relative connessioni per prestazioni ottimali.

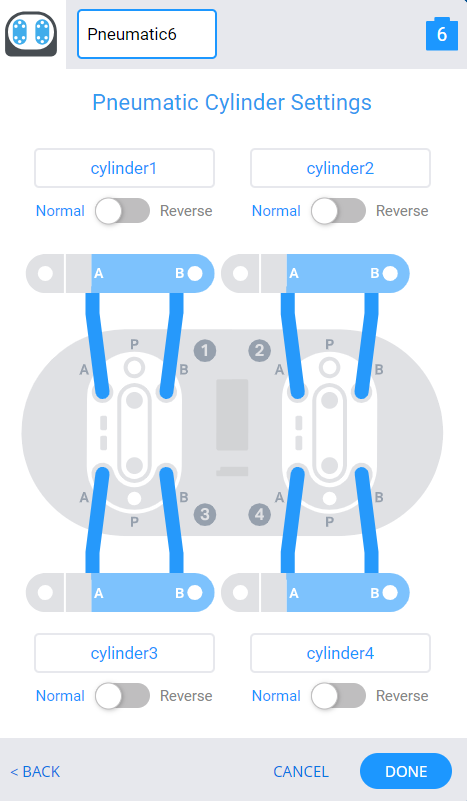

Si aprirà la finestra Impostazioni del cilindro pneumatico.

Per impostazione predefinita, le impostazioni prevedono che i lati A e B dei cilindri siano automaticamente collegati ai lati A e B del solenoide pneumatico.

Diagramma che illustra la configurazione del robot per CTE (Career and Technical Education), mostrando vari componenti e le relative connessioni per aiutare a comprendere il processo di configurazione.

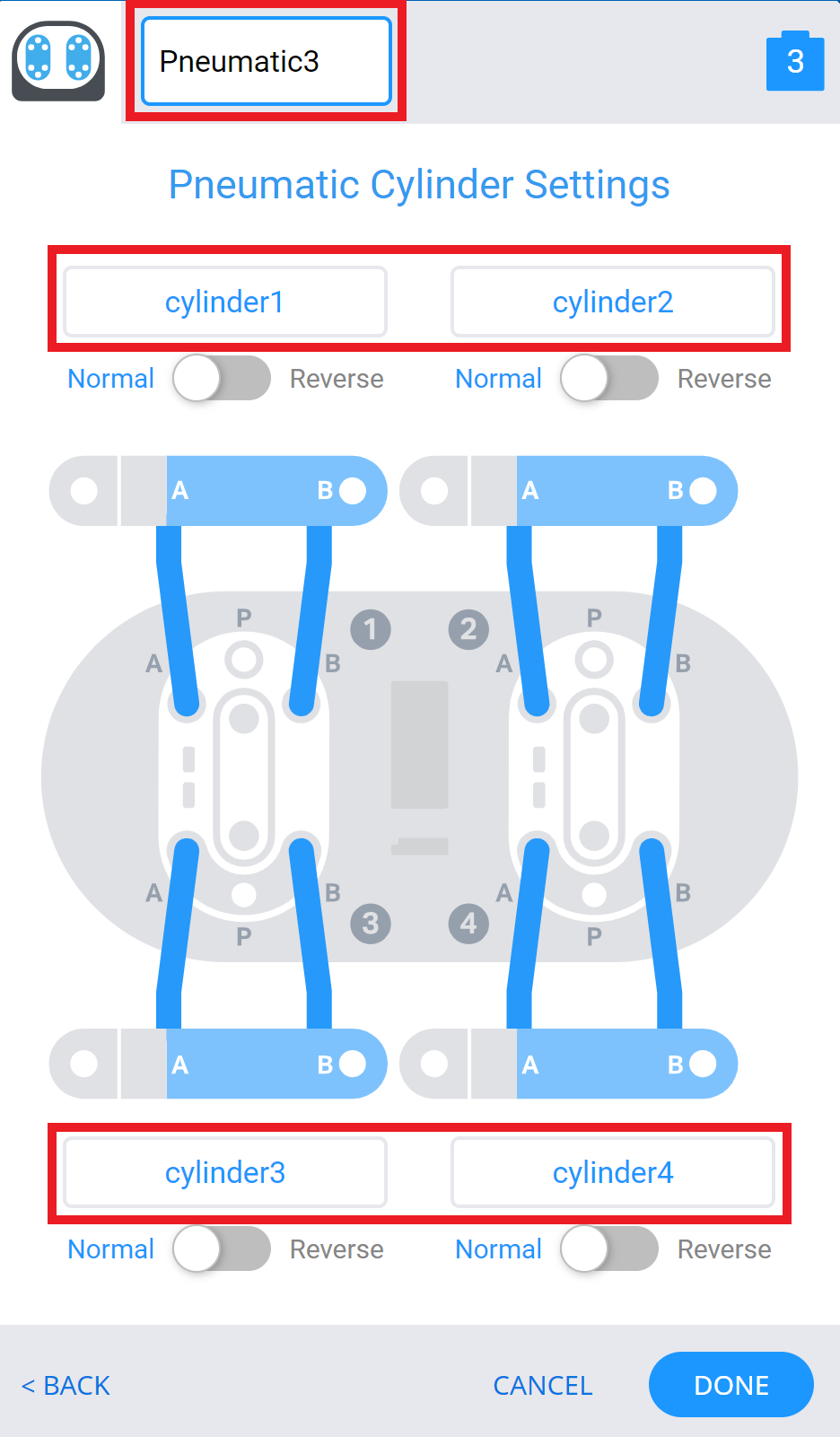

Dalla finestra Impostazioni cilindro pneumatico è possibile rinominare i componenti pneumatici e i singoli cilindri.

Diagramma che illustra la configurazione del robot per CTE (Career and Technical Education) con componenti e connessioni etichettati, fornendo una guida visiva per l'assemblaggio e la programmazione dei robot.

È possibile selezionare gli interruttoriNormale oReverse per modificare la configurazione dei cilindri.

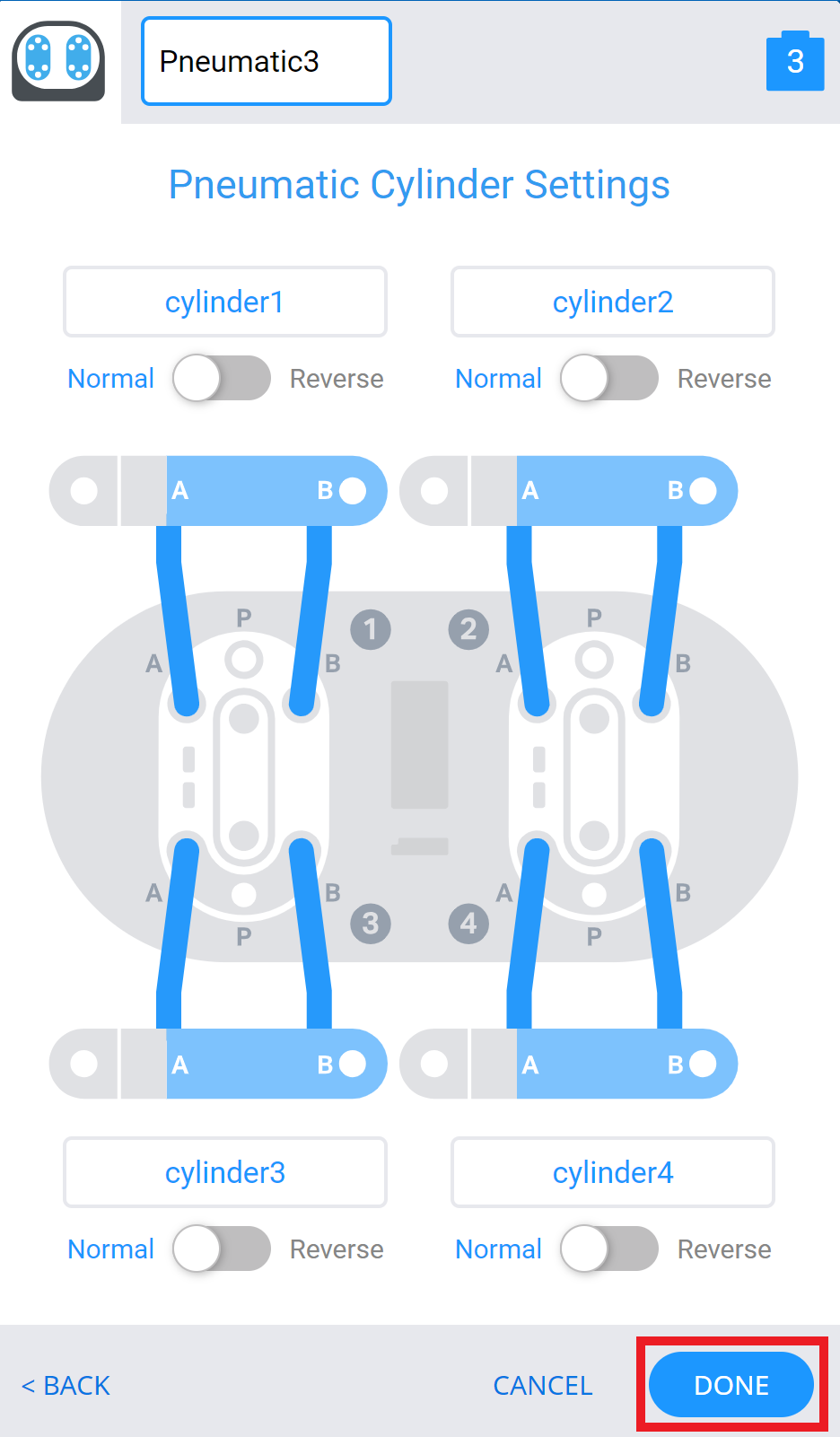

SelezionaFatto.

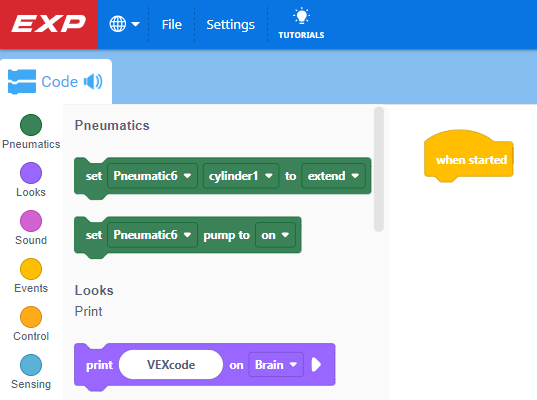

I comandi pneumatici appariranno nella casella degli strumenti, consentendoti di iniziare a codificare il sistema pneumatico in VEXcode EXP.
