introduzione

Questo articolo è destinato a coloro che hanno appena iniziato con la VEX V5 Workcell e potrebbero essere nuovi nel costruire, più specificamente, nel costruire con il metallo. Lo scopo di questo articolo è familiarizzare con gli strumenti forniti nel kit Workcell per iniziare a costruire. La Workcell utilizza due strumenti principali; la chiave fissa e la chiave a stella T15/T8 o il cacciavite a stella T15/T8. Guarda il video qui sotto e le informazioni incluse nel resto di questo articolo per saperne di più su questi strumenti e sui loro usi.

Usi dello strumento Workcell V5

Chiave aperta

Diagramma che illustra la configurazione di una Workcell V5 per l'istruzione professionale e tecnica, con i componenti e la loro disposizione per una funzionalità ottimale.

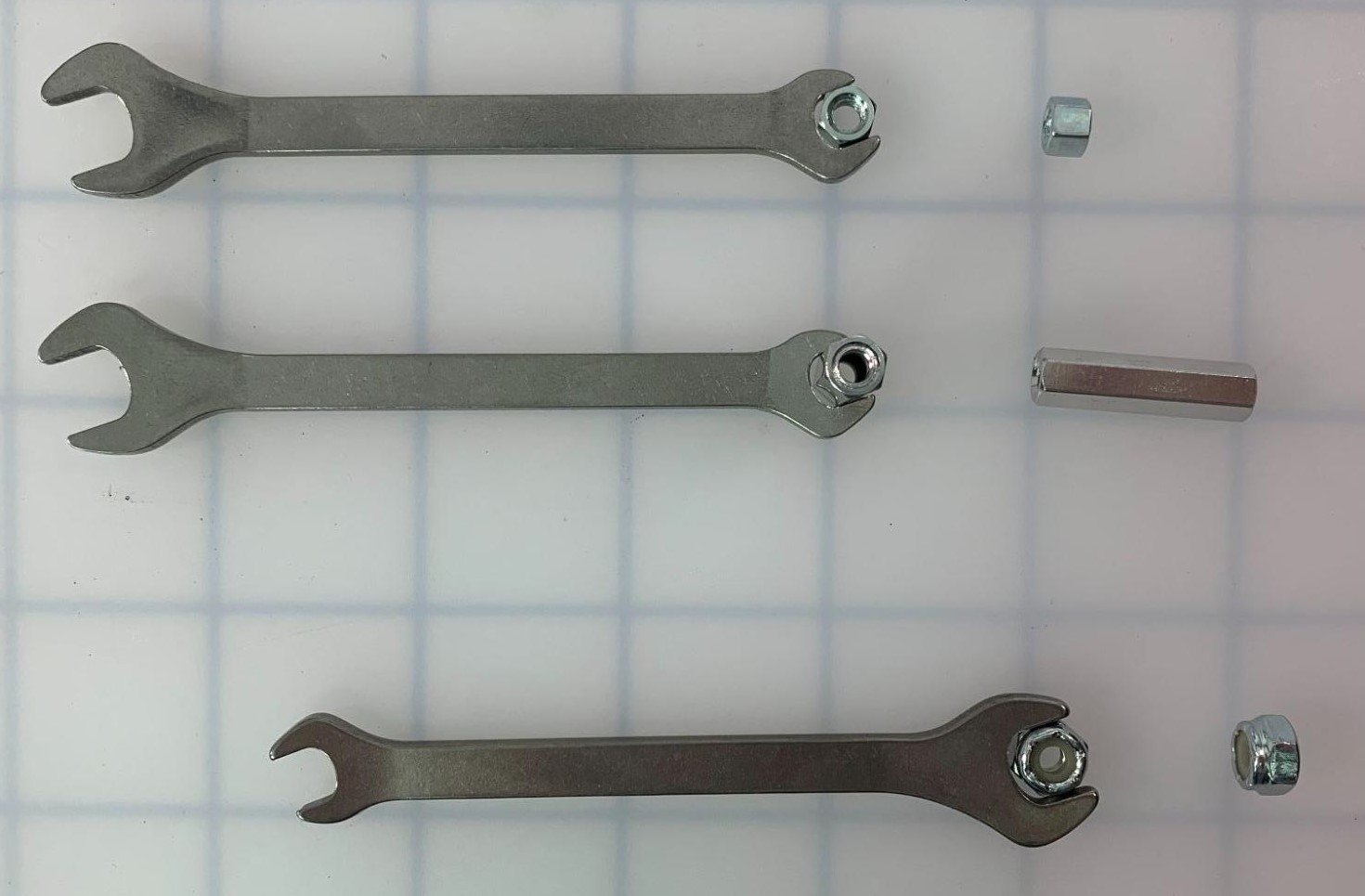

Lo scopo della chiave a forchetta è quello di tenere in posizione un dado o un distanziatore mentre viene fissata una vite. Tenendo il dado o il supporto in posizione con la chiave, la vite potrà essere fissata saldamente alla tua struttura.

Diagramma che illustra la configurazione della V5 Workcell per CTE (Career and Technical Education), con la disposizione dei componenti e le connessioni per una funzionalità ottimale.

Con la Workcell V5, l'estremità più piccola della chiave viene utilizzata per contenere:

#8-32 Distanziamenti
- La durata dello stallo non ha importanza.

L'estremità più grande della chiave viene utilizzata per contenere:

#8-32 Dadi Nylock

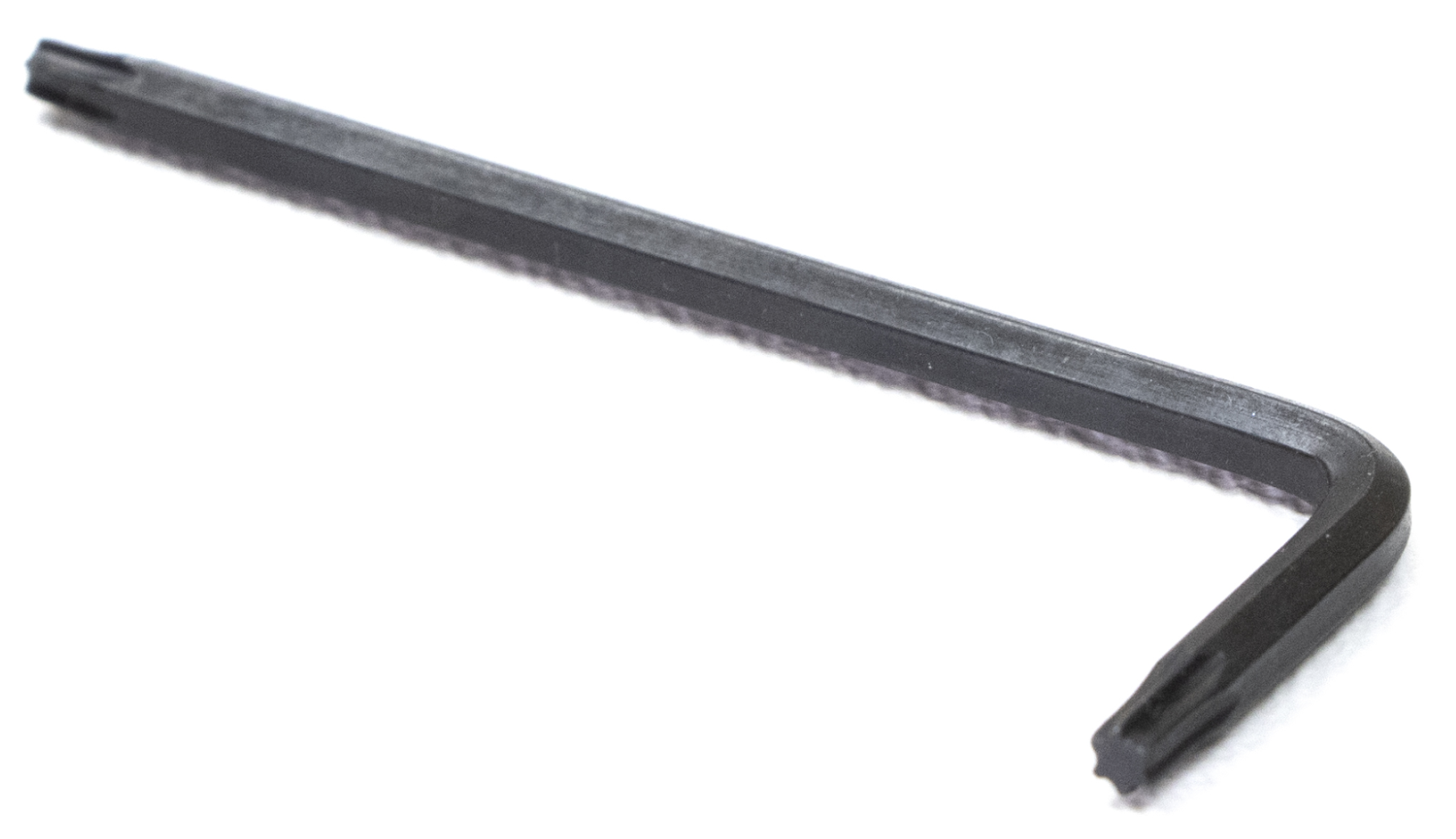

Chiave a stella T15/cacciavite a stella T15

Diagramma che illustra la configurazione di una cella di lavoro V5 per l'istruzione professionale e tecnica, con la disposizione dei componenti e dei collegamenti necessari per il funzionamento.

Diagramma che illustra la configurazione di una Workcell V5 per CTE (Career and Technical Education), con la disposizione dei componenti e delle connessioni necessarie per una funzionalità ottimale.

Lo scopo della chiave Star Drive T15 (nella prima foto) e del cacciavite a stella T15 (seconda foto) è quello di avvitare tutte le viti Star Drive n. 8-32. Questo viene fatto utilizzando l'esclusiva forma a stella della chiave che guida la vite a stella n. 8-32 stampata.

Per maggiori informazioni e una dimostrazione sul fissaggio delle viti ai dadi, visualizza questo articolo dalla VEX Library.

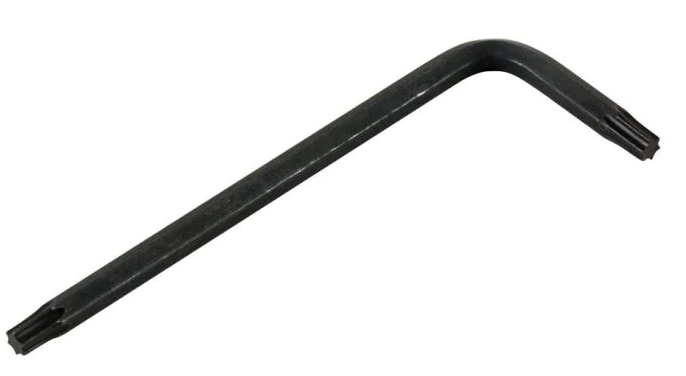

Chiave a stella T8/cacciavite a stella T8

Diagramma che illustra la configurazione di una Workcell V5 per CTE, con la disposizione dei componenti e le connessioni per una funzionalità ottimale.

Diagramma che illustra la configurazione di una Workcell V5 per CTE (Career and Technical Education), con la disposizione dei componenti e delle connessioni necessarie per una funzionalità ottimale.

Lo scopo della chiave Star Drive T8 (nella foto per prima) e del cacciavite a stella T8 (nella seconda foto) è quello di avvitare tutte le viti di fissaggio Star Drive n. 8-32. Queste viti di fissaggio della trasmissione a stella sono le viti più piccole situate nei collari dell'albero di trasmissione a stella.

Per maggiori informazioni e una dimostrazione sul fissaggio delle viti ai dadi, visualizza questo articolo dalla VEX Library.
