introduzione

Questo articolo è rivolto a coloro che hanno appena iniziato con VEX V5 e potrebbero essere nuovi nel costruire, più specificamente, nel costruire con il metallo. Lo scopo di questo articolo è familiarizzare con gli strumenti forniti nel kit V5 per iniziare a costruire. I kit V5 contengono due strumenti principali; la chiave fissa e la chiave a stella T15/T8 o il cacciavite a stella T15/T8. Guarda il video qui sotto e le informazioni incluse nel resto di questo articolo per saperne di più su questi strumenti e sui loro usi.

Usi dello strumento V5

Chiave aperta

Diagramma che illustra la struttura della categoria V5, evidenziando i componenti chiave e le loro relazioni in un layout chiaro e organizzato.

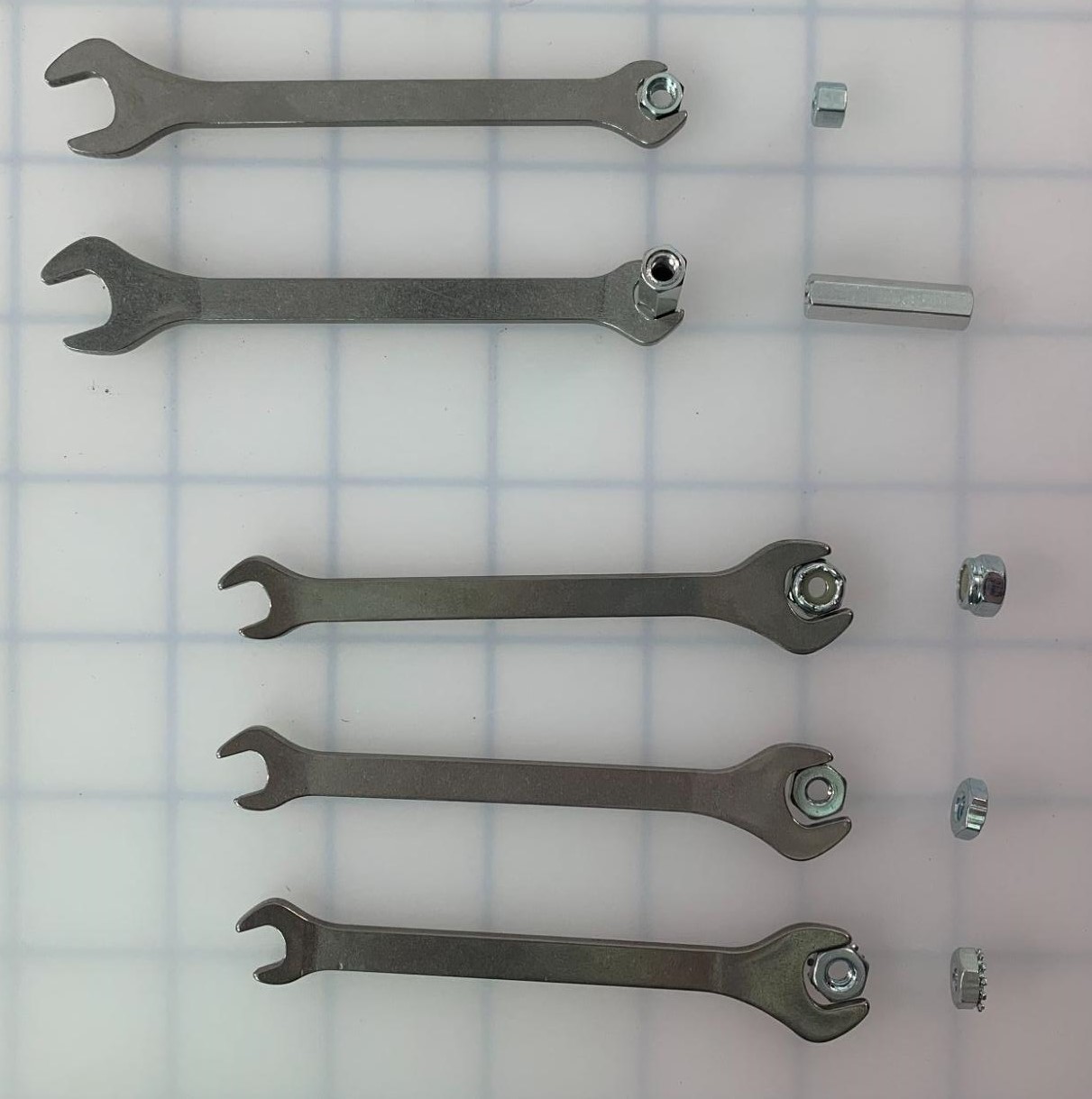

Lo scopo della chiave a forchetta è quello di tenere in posizione un dado o un distanziatore mentre viene fissata una vite. Tenendo il dado o il supporto in posizione con la chiave, la vite potrà essere fissata saldamente alla tua costruzione.

Diagramma che illustra la struttura della categoria V5, evidenziando i componenti chiave e le loro relazioni all'interno del sistema.

Nella V5, l'estremità più piccola della chiave viene utilizzata per contenere:

#8-32 Dadi a basso profilo
#8-32 Distanziamenti
- La durata dello stallo non ha importanza.

L'estremità più grande della chiave viene utilizzata per contenere:

#8-32 Dadi Nylock
#8-32 Dadi esagonali
#8-32 Mantiene le noci

Chiave a stella T15/cacciavite a stella T15

Diagramma che illustra la struttura della categoria V5, mostrando i componenti chiave e le loro relazioni all'interno del sistema, progettato per migliorare la comprensione del framework V5.

Diagramma che illustra la struttura della categoria V5, evidenziando i componenti chiave e le loro relazioni, pertinenti alla sezione Descrizione della categoria V5.

Lo scopo della chiave Star Drive T15 (nella prima foto) e del cacciavite a stella T15 (seconda foto) è quello di avvitare tutte le viti Star Drive n. 8-32. Questo viene fatto utilizzando l'esclusiva forma a stella della chiave che guida la vite a stella n. 8-32 stampata.

Per maggiori informazioni e una dimostrazione sul fissaggio delle viti ai dadi, visualizza questo articolo dalla VEX Library.

Chiave a stella T8/cacciavite a stella T8

Diagramma che illustra la struttura della categoria V5, mostrando i componenti chiave e le loro relazioni all'interno del sistema.

Diagramma che illustra la struttura della categoria V5, evidenziando i componenti chiave e le loro relazioni, pertinenti alla sezione Descrizione della categoria V5.

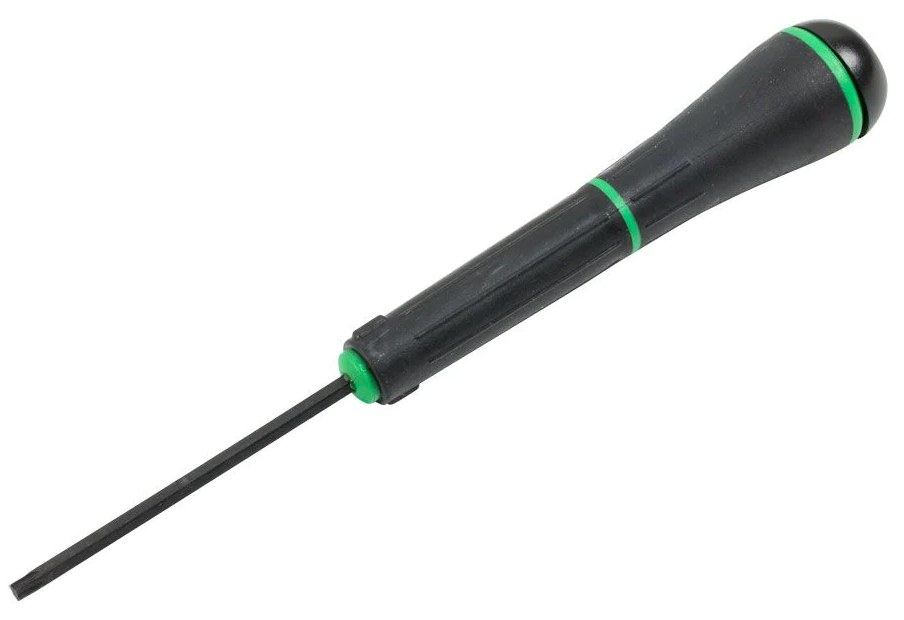

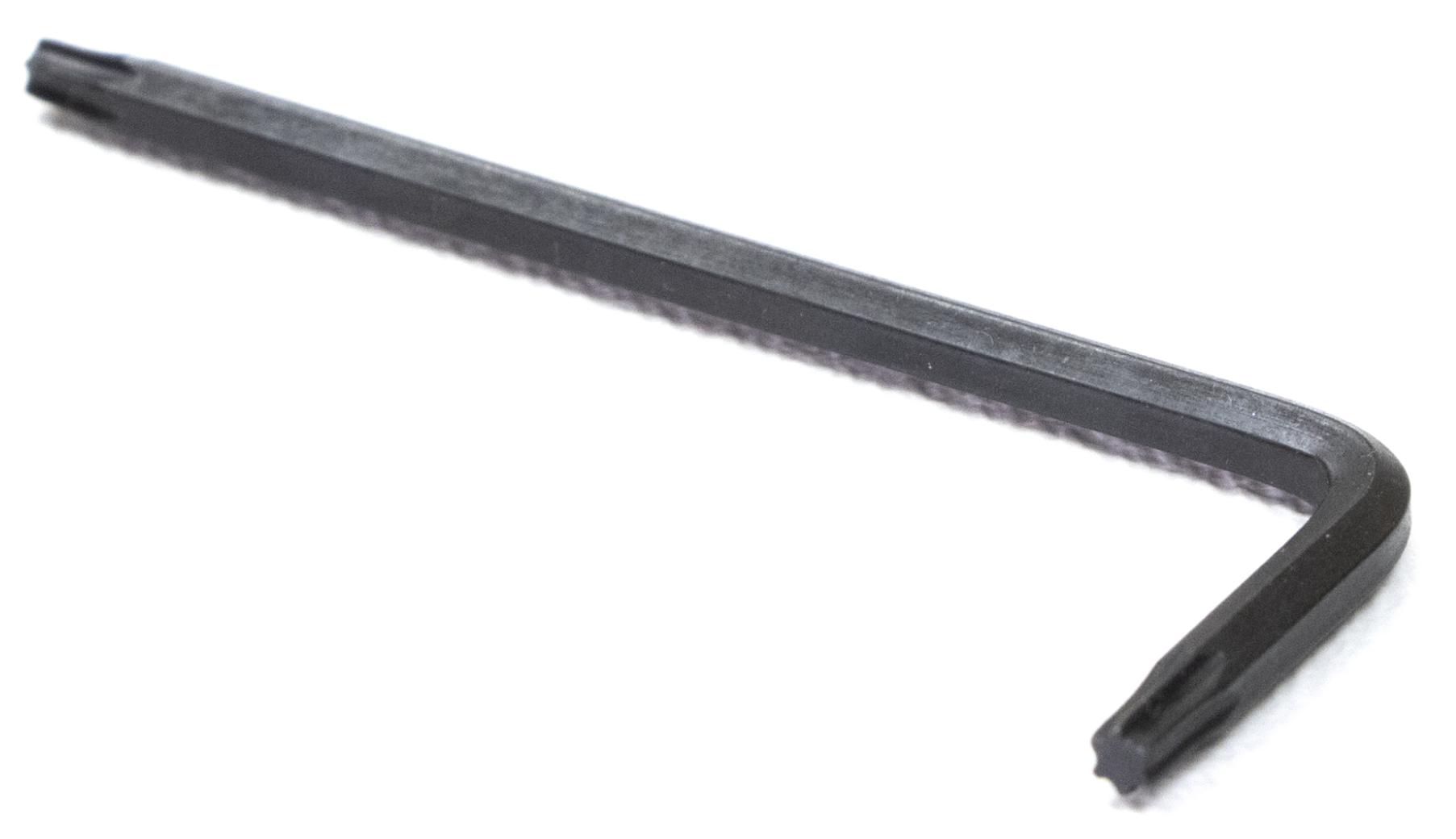

Lo scopo della chiave Star Drive T8 (nella prima foto) e del cacciavite a stella T8 (seconda foto) è quello di avvitare tutte le viti di fissaggio Star Drive n. 8-32. Queste viti di fissaggio della trasmissione a stella sono le viti più piccole situate nei giunti universali e nei collari dell'albero di trasmissione a stella.

Per maggiori informazioni e una dimostrazione sul fissaggio delle viti ai dadi, visualizza questo articolo dalla VEX Library.
