Il robot VR 123 nel 123 Playspace in VEXcode VR è dotato di una penna VR. Ciò ti consente di aggiungere colori, linee e disegni ai tuoi progetti sul campo. È possibile regolare la larghezza e il colore della penna, spostare la penna su e giù per disegnare e riempire le aree del campo con il colore utilizzando la penna.

Impostazione della larghezza della penna

Area di lavoro VEXcode VR 123 che mostra il robot 123 nell'area di gioco e i blocchi di comando della penna nell'area del progetto.

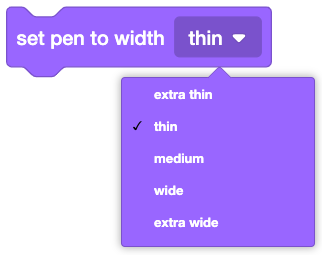

Il blocco [Imposta larghezza penna] viene utilizzato per regolare la larghezza della linea tracciata dalla penna sul robot VR 123. La larghezza predefinita è impostata su sottile.

La linea può essere resa più fine impostando la larghezza della penna su "extra sottile" o più ampia impostando la larghezza della penna su "media", "larga" o "extra larga".

Blocchi VEXcode VR per muovere il robot 123 mentre si disegna con lo strumento penna

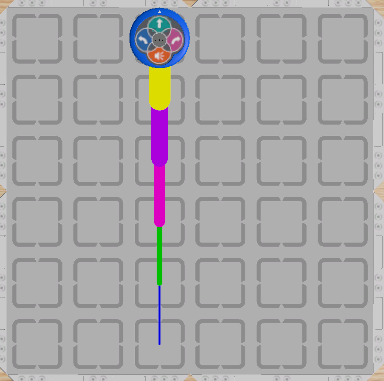

Questa immagine mostra un esempio della differenza nello spessore della linea da "extra sottile" (in basso) a "extra largo" (in alto).

Spostamento della penna

Area di lavoro VEXcode VR 123 con il robot 123 nell'area di gioco e blocchi penna nell'area del progetto.

Per disegnare con la penna sul robot VR 123, è necessario spostare la penna 'giù' sul campo utilizzando il blocco [Sposta penna].

L'impostazione predefinita per la Penna è "su", ovvero non disegna sul campo.

Robot VR 123 con penna abbassata sul Playspace VEXcode VR 123, pronto a disegnare.

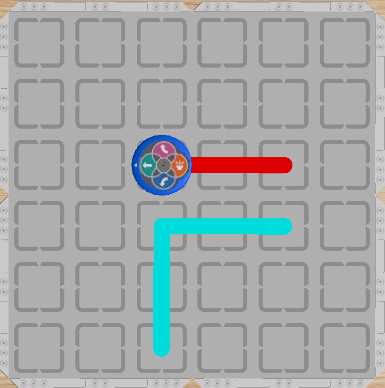

Questa immagine mostra un esempio in cui la penna è stata spostata tra "giù" e "su" per tracciare linee e lasciare uno spazio in mezzo.

Spazio di lavoro VEXcode VR che mostra il robot 123 nell'area di gioco per testare i comandi della penna.

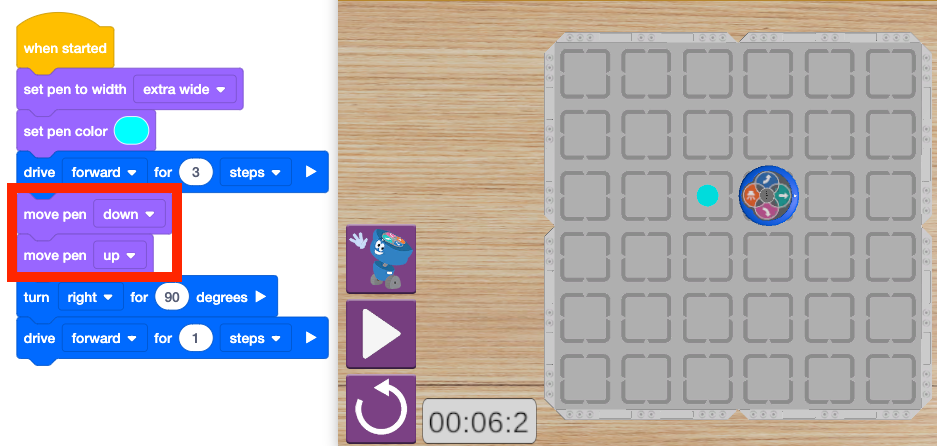

Muovere la penna prima verso il basso e poi immediatamente verso l'alto disegnerà un punto sul campo, come mostrato in questa immagine.

Impostazione del colore della penna

Robot VR 123 nello spazio di gioco VR di VEXcode con la penna abbassata per disegnare

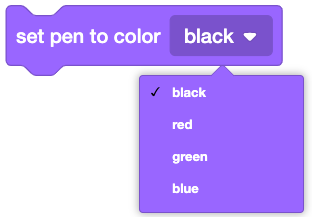

Esistono due modi per regolare il colore della penna. Il primo consiste nell'utilizzare il blocco [Imposta colore penna] per impostare il colore della penna su uno dei quattro colori di base preimpostati: nero, rosso, verde o blu.

Il colore predefinito per la penna sul robot VR 123 è nero.

Area di lavoro VEXcode VR 123 che mostra i blocchi utilizzati per programmare il robot con la penna

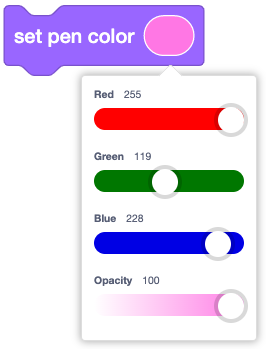

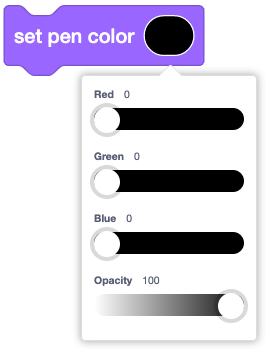

Puoi anche utilizzare il blocco [Imposta colore penna] con i cursori colore per impostare il colore della penna su qualsiasi sfumatura.

Sposta i cursori all'interno del blocco per regolare i valori rosso, verde e blu.

Sposta il cursore dell'opacità per regolare quanto solido o traslucido appare il tuo colore sul campo.

VEXcode VR 123 Playspace mostra il robot 123 che utilizza blocchi di comando penna per disegnare un percorso

Man mano che i cursori vengono spostati, il colore nel blocco [Imposta colore penna] cambierà per riflettere quella combinazione di colori.

Continua a spostare i cursori finché non viene creato il colore desiderato.

Area di lavoro VEXcode VR 123 che mostra i blocchi che abbassano la penna e guidano il robot 123 per disegnare nell'area di gioco.

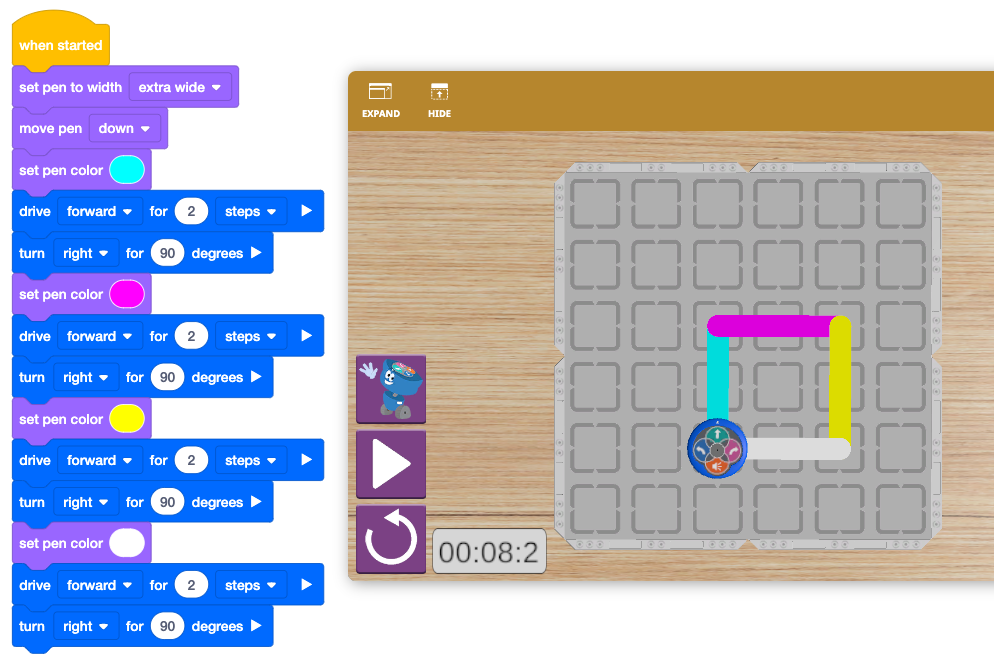

In questo esempio, il blocco [Imposta colore penna] viene utilizzato per disegnare un quadrato multicolore.

Riempire un'area con il colore

Area di lavoro VEXcode VR 123 che mostra il robot 123 nell'area di gioco e i blocchi di comando della penna nell'area di programmazione.

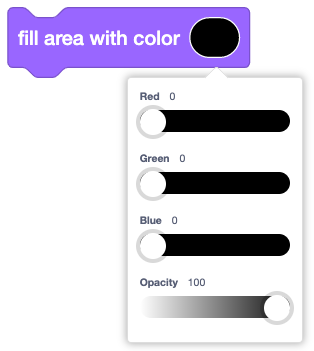

Puoi anche usare la penna del robot VR 123 per colorare un'area del campo, utilizzando il blocco [Riempi l'area con il colore].

Sposta i cursori all'interno del blocco per regolare i valori rosso, verde e blu.

Sposta il cursore dell'opacità per regolare quanto solido o traslucido appare il tuo colore sul campo.

Continua a spostare i cursori finché non viene creato il colore desiderato.

Area di lavoro VEXcode VR 123 che mostra i blocchi di comando della penna e il robot 123 nell'area di gioco.

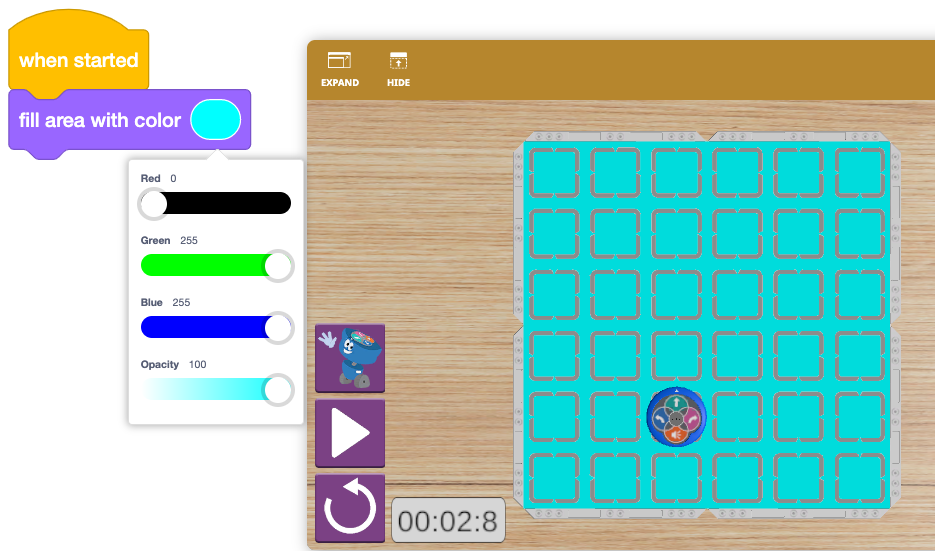

In questo esempio, il blocco [Riempi area con colore] è stato utilizzato per colorare il Campo. Puoi anche utilizzare questa funzione per colorare le forme che hai disegnato con la penna.
