Menghubungkan dengan VEXcode EXP berbasis Aplikasi ke EXP Brain-iPad

Hanya dibutuhkan beberapa langkah untuk menghubungkan VEX EXP Brain ke VEXcode EXP Berbasis Aplikasi di iPad Anda. Sebelum memulai, pastikan Anda mengetahui nama Otak Anda. Untuk bantuan menamai Otak Anda, lihatartikel ini.

Untuk Menghubungkan Otak VEX EXP

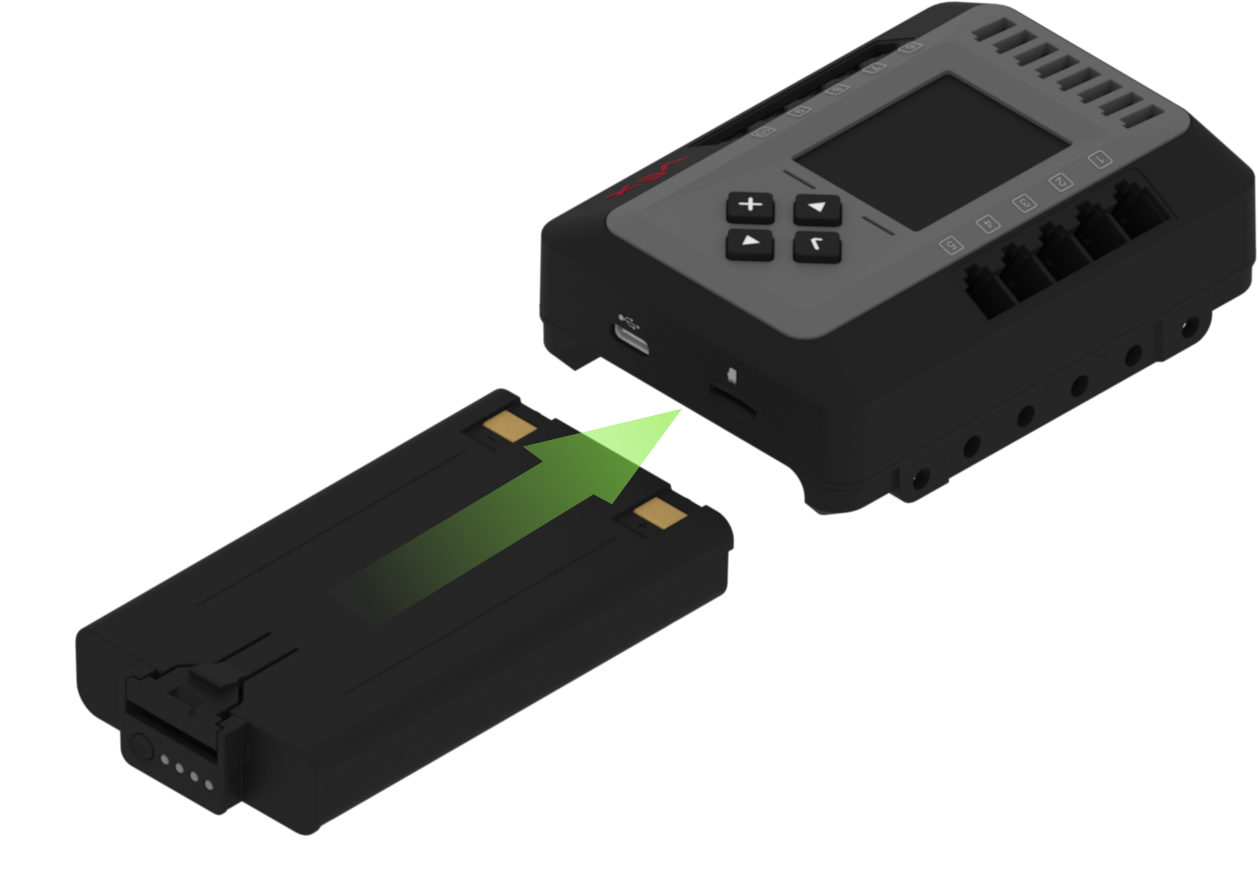

Diagram menunjukkan Baterai yang dihubungkan ke EXP Brain. Tanda panah menunjukkan bahwa Baterai harus digeser ke port pengisian daya di bagian bawah Otak. Baterai diorientasikan dengan kaitnya menghadap menjauhi Otak.

Masukkan baterai ke EXP Brain.

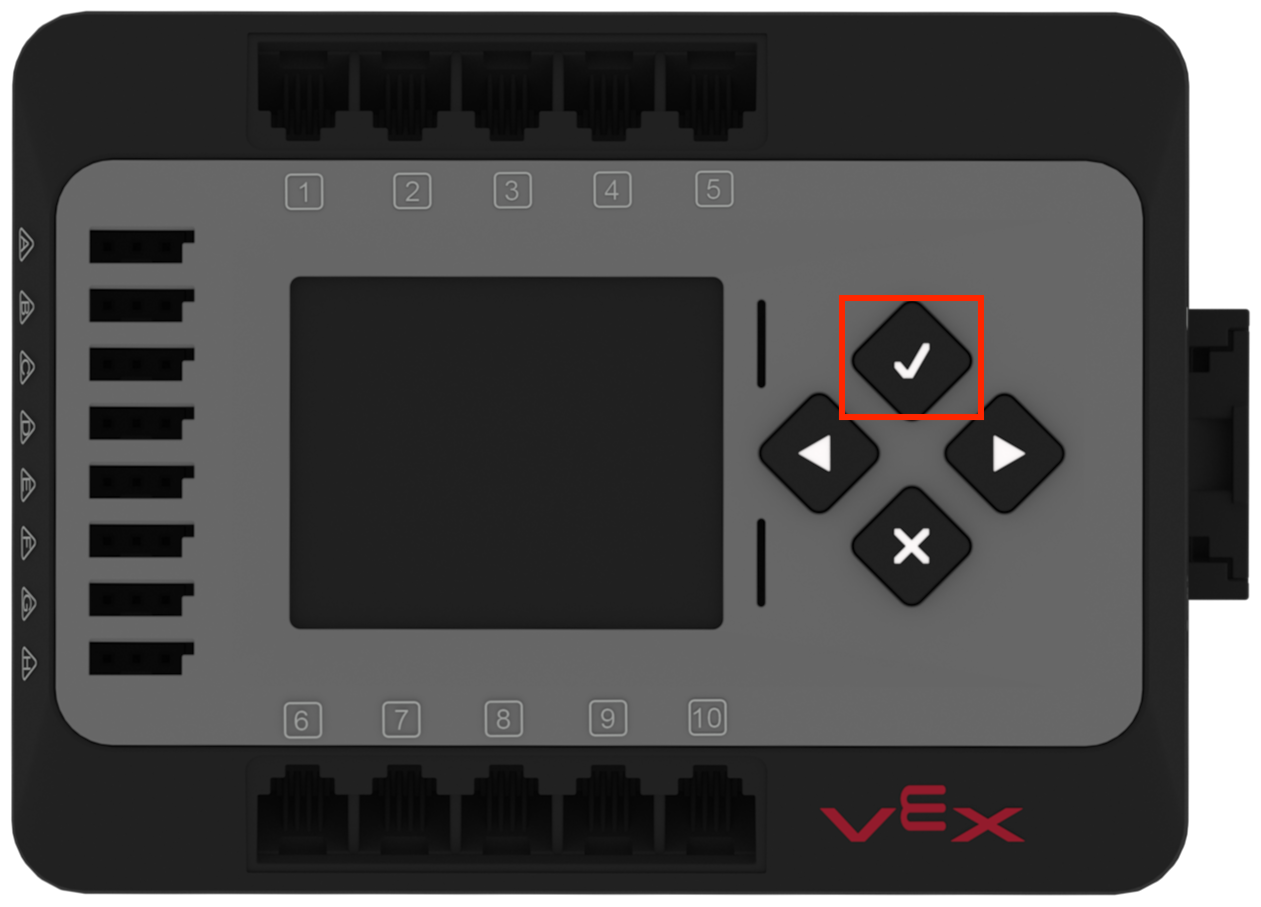

EXP Brain dengan tombol Periksanya disorot.

Nyalakan EXP Brain dengan menekan tombol tanda centang.

Ikon aplikasi VEXcode EXP.

Luncurkan VEXcode EXP berbasis aplikasi.

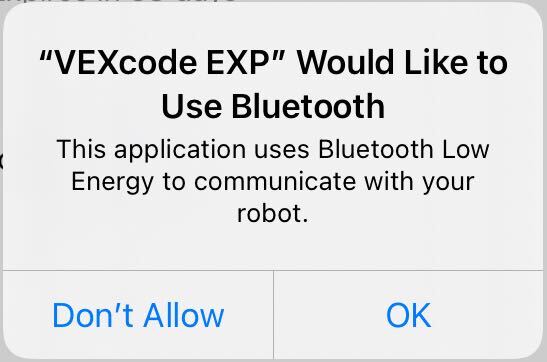

Prompt Bluetooth iPad yang bertuliskan VEXcode EXP Ingin menggunakan Bluetooth. Aplikasi ini menggunakan Bluetooth Low Energy untuk berkomunikasi dengan robot Anda. Ada dua tombol di bawah, satu bertuliskan Jangan Izinkan dan lainnya bertuliskan OK.

Saat meluncurkan VEXcode EXP, Anda mungkin menerima perintah yang meminta untuk memverifikasi penggunaan Bluetooth. Pilih 'OK.'

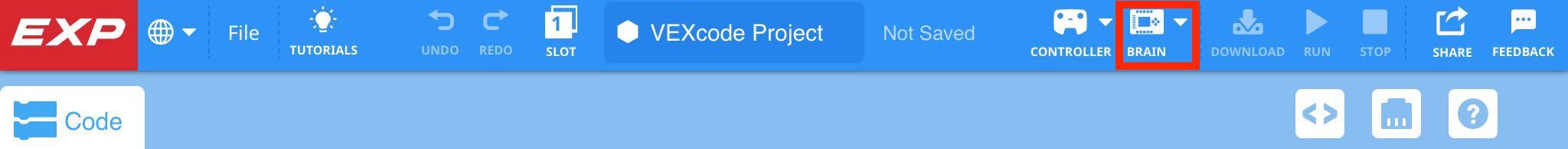

VEXcode EXP dengan ikon Brain pada Toolbar disorot di antara ikon Controller dan Download.

Pilih tombol Otak.

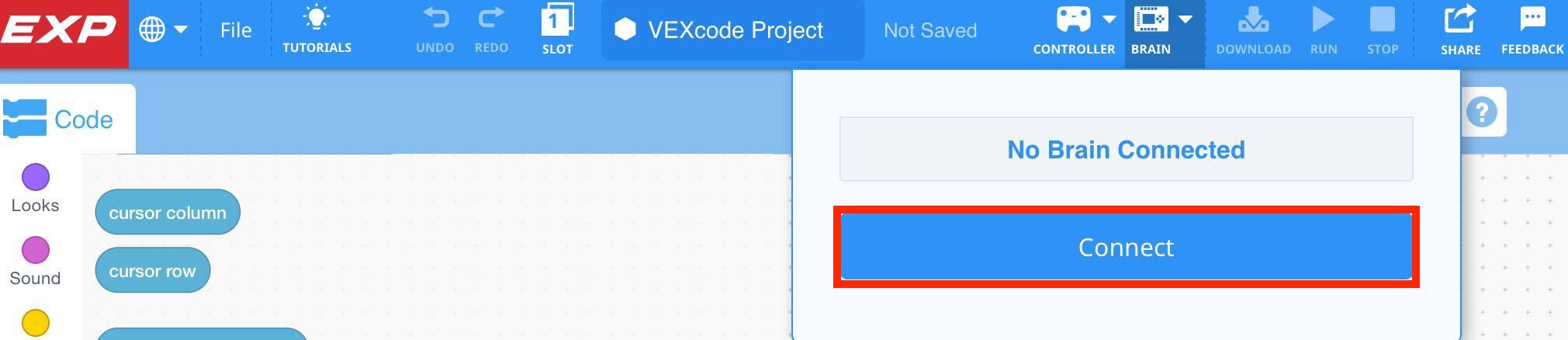

VEXcode EXP dengan menu tarik-turun Brain terbuka dan tombol Connect disorot.

Pilih 'Hubungkan.'

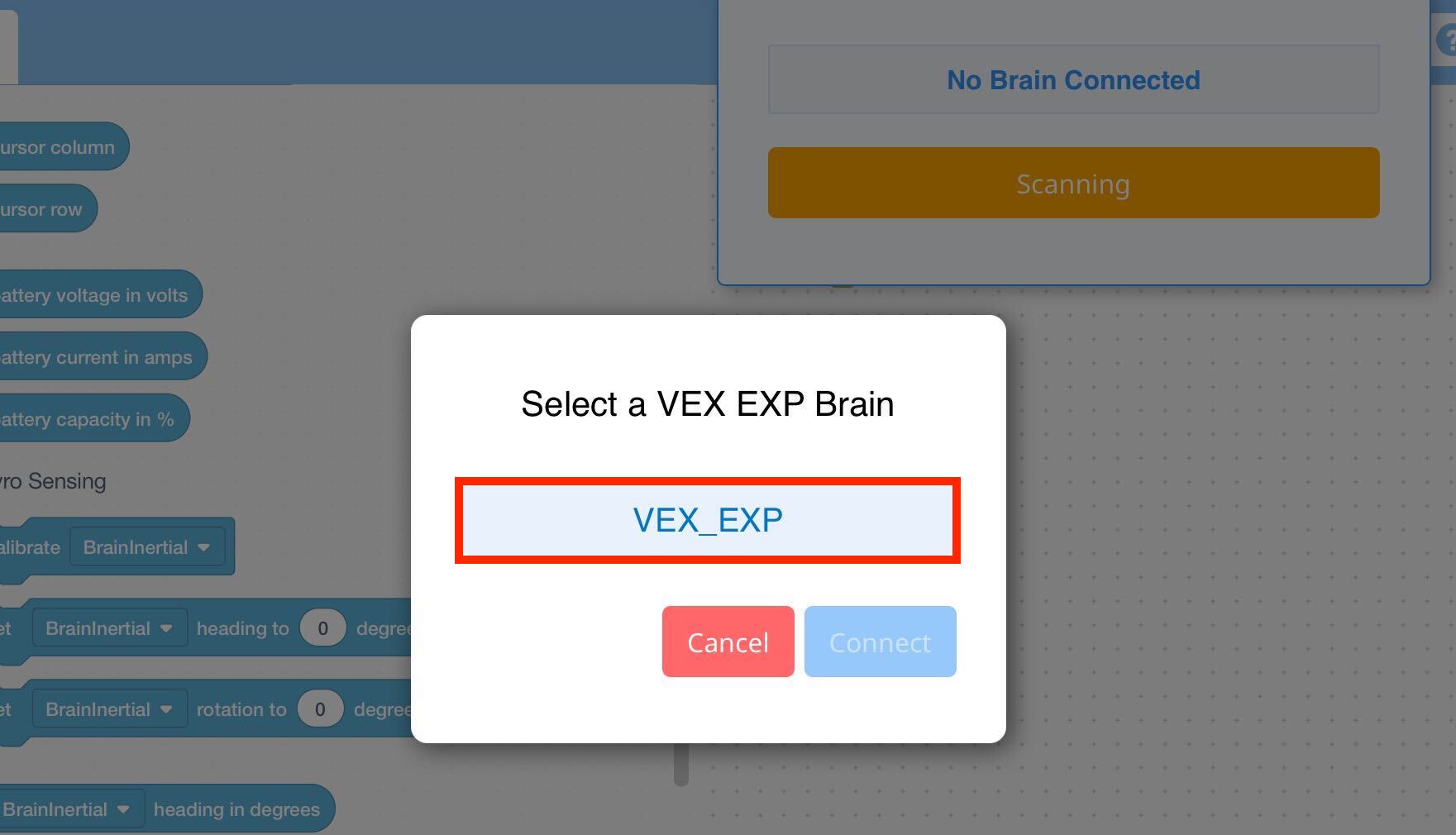

VEXcode EXP Pilih prompt Otak VEX EXP yang memiliki daftar Otak EXP untuk dihubungkan. Hanya satu Otak yang tercantum dalam contoh ini dan disorot.

Daftar EXP Brain yang tersedia akan muncul. Pilih nama Otak yang ingin Anda hubungkan.

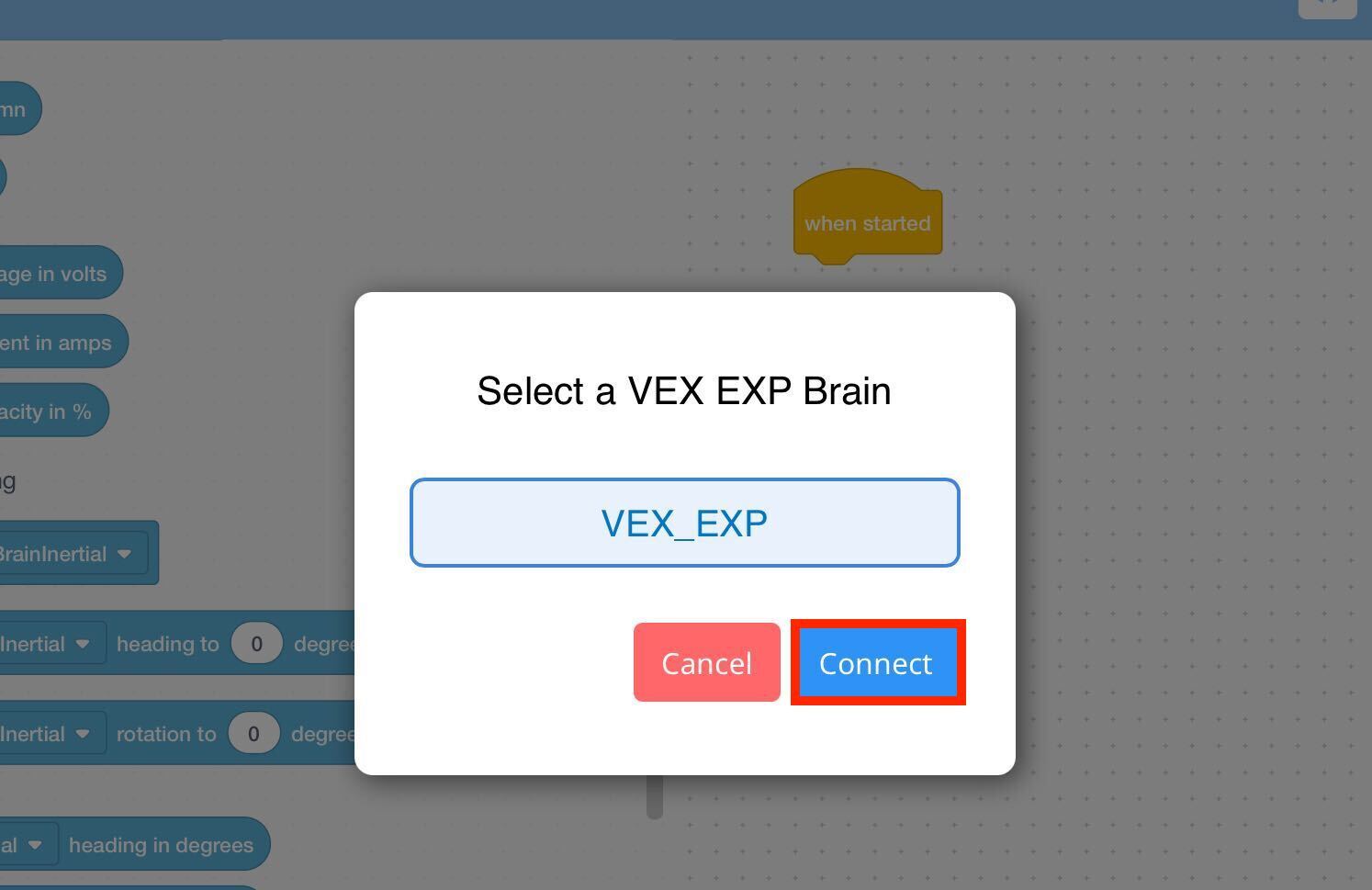

VEXcode EXP Pilih prompt Otak VEX EXP yang memiliki daftar Otak EXP untuk dihubungkan. Otak telah dipilih dan tombol Hubungkan di bawah disorot.

Setelah Otak dipilih, pilih tombol 'Hubungkan'.

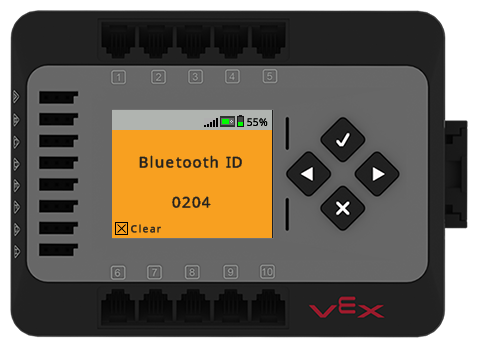

Layar otak ditampilkan dengan latar belakang oranye dan teks bertuliskan Bluetooth ID 0204. Di bawah, ikon menunjukkan bahwa tombol X dapat ditekan untuk Menghapus pesan ini.

Kode Koneksi Radio 4 digit akan muncul di layar Brain

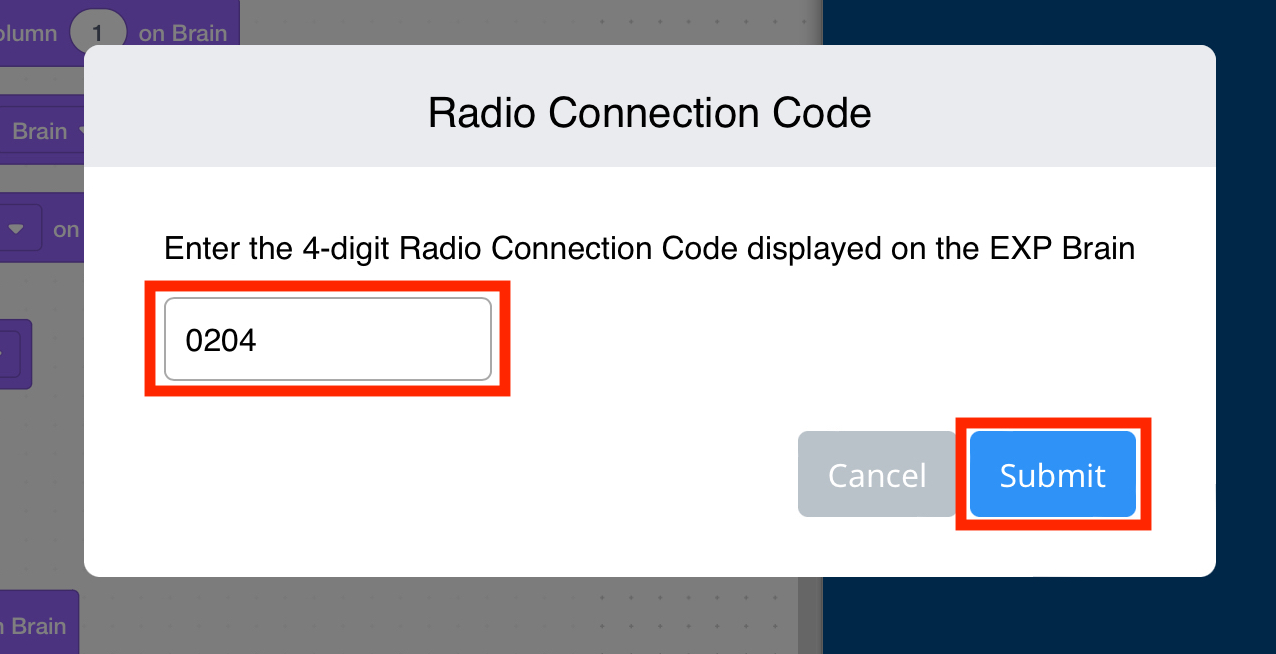

Prompt Kode Koneksi Radio EXP VEXcode yang berbunyi Masukkan Kode Koneksi Radio 4 digit yang ditampilkan di EXP Brain. Di bawahnya terdapat kolom untuk memasukkan kode dan dua tombol bertuliskan Batal dan Kirim. Kode 0204 telah dimasukkan ke dalam kolom dan tombol Kirim disorot.



Ketik kode pada prompt di aplikasi dan pilih 'kirim'.

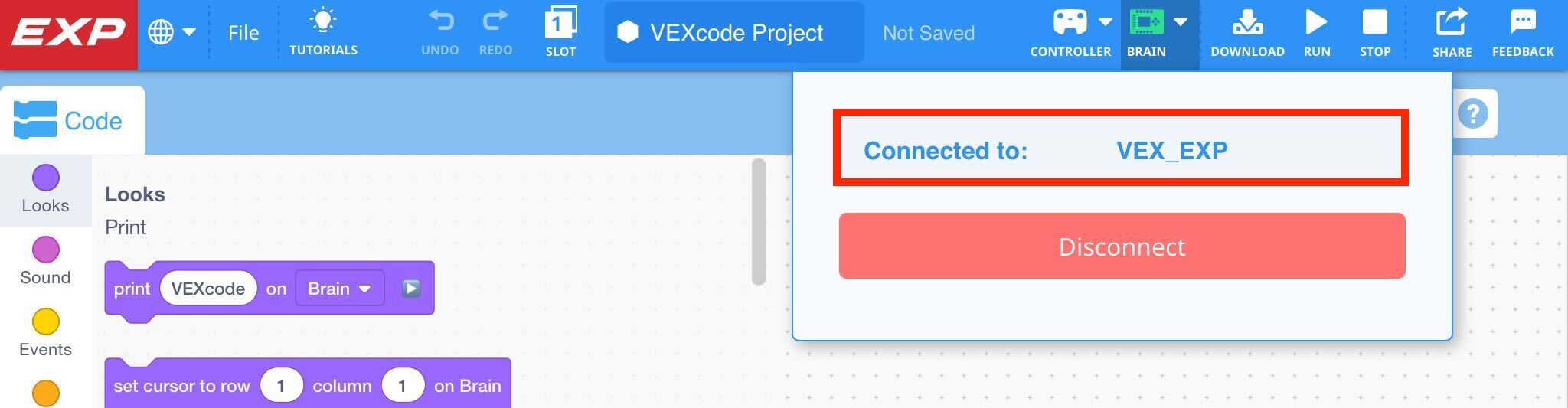

VEXcode EXP dengan menu tarik-turun Brain dibuka setelah Brain terhubung. Nama Brain pada menu disorot, dan ikon Brain pada Toolbar berwarna hijau.

Ikon Otak akan berubah menjadi hijau yang menunjukkan bahwa ia terhubung. Jika Anda memilih ikon Otak, ini akan menunjukkan nama Otak yang terhubung dengannya.

Untuk Memutuskan Koneksi Otak VEX EXP

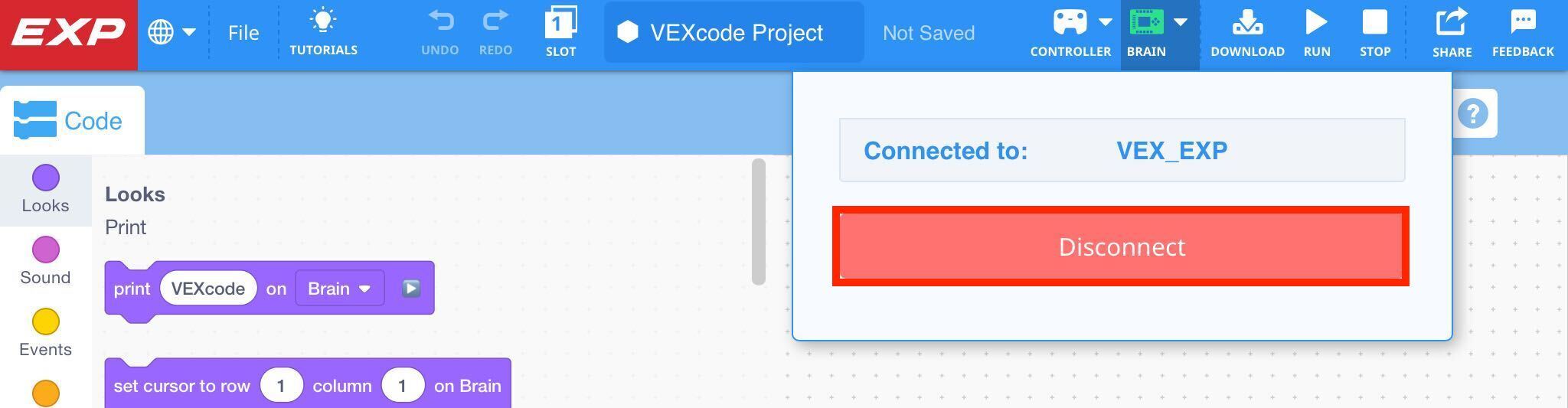

VEXcode EXP dengan menu tarik-turun Brain terbuka. Otak yang terhubung ditunjukkan di menu, dan tombol Putus disorot.

Pilih 'Putuskan sambungan' untuk memutuskan sambungan EXP Brain Anda dari VEXcode EXP.

Masalah Koneksi
