Memasang Dudukan Monitor Lapangan ke Lapangan Kompetisi Portabel V5

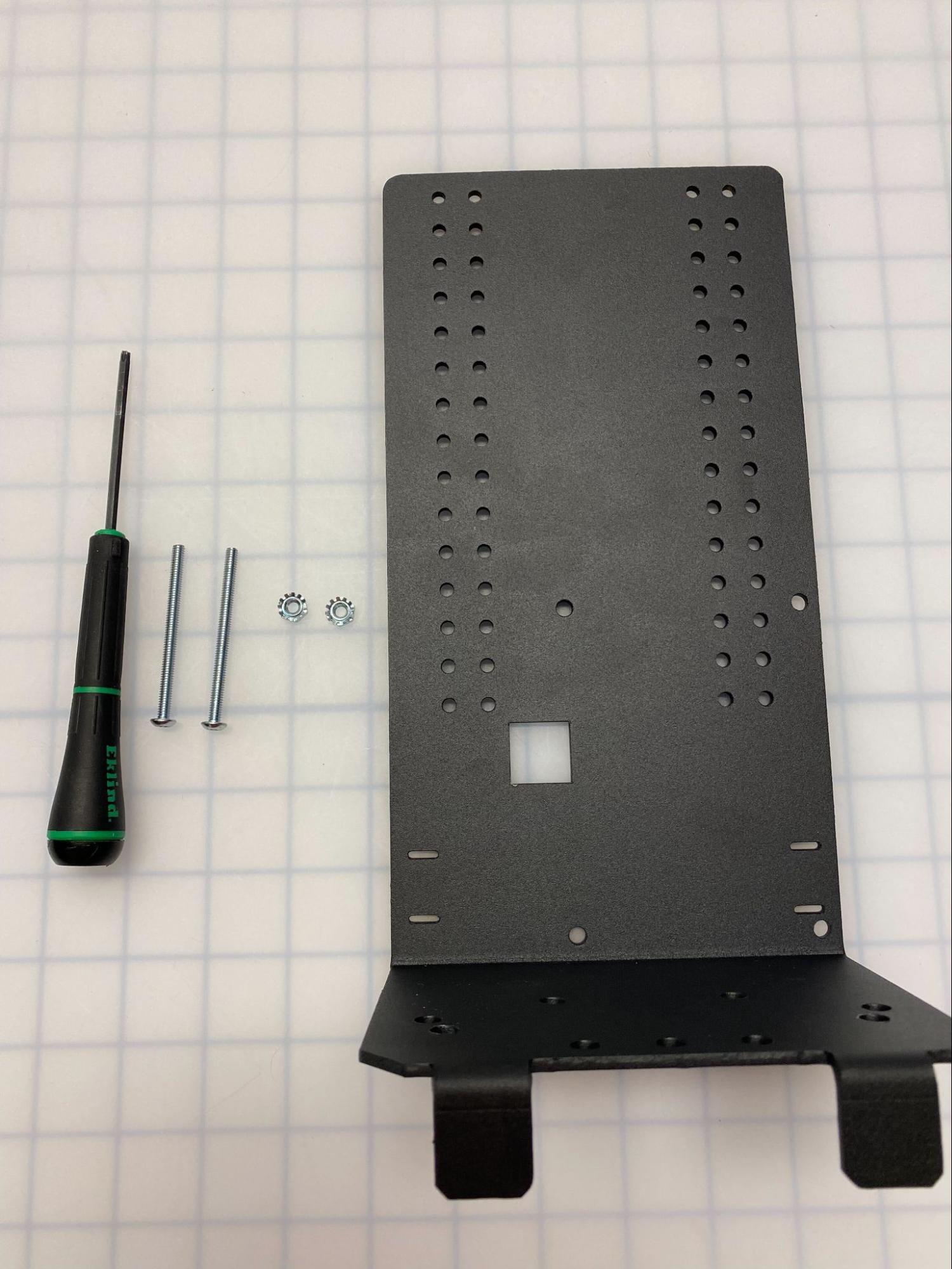

1. Kumpulkan perangkat keras untuk memasang dudukan.

Pemasangan dudukan monitor lapangan ke perangkat keras lapangan portabel yang diperlukan:

• Sekrup Penggerak Bintang 8-32 x 2,25” - Jumlah 2
• Mur Nylock - Jumlah 2
• Obeng T15

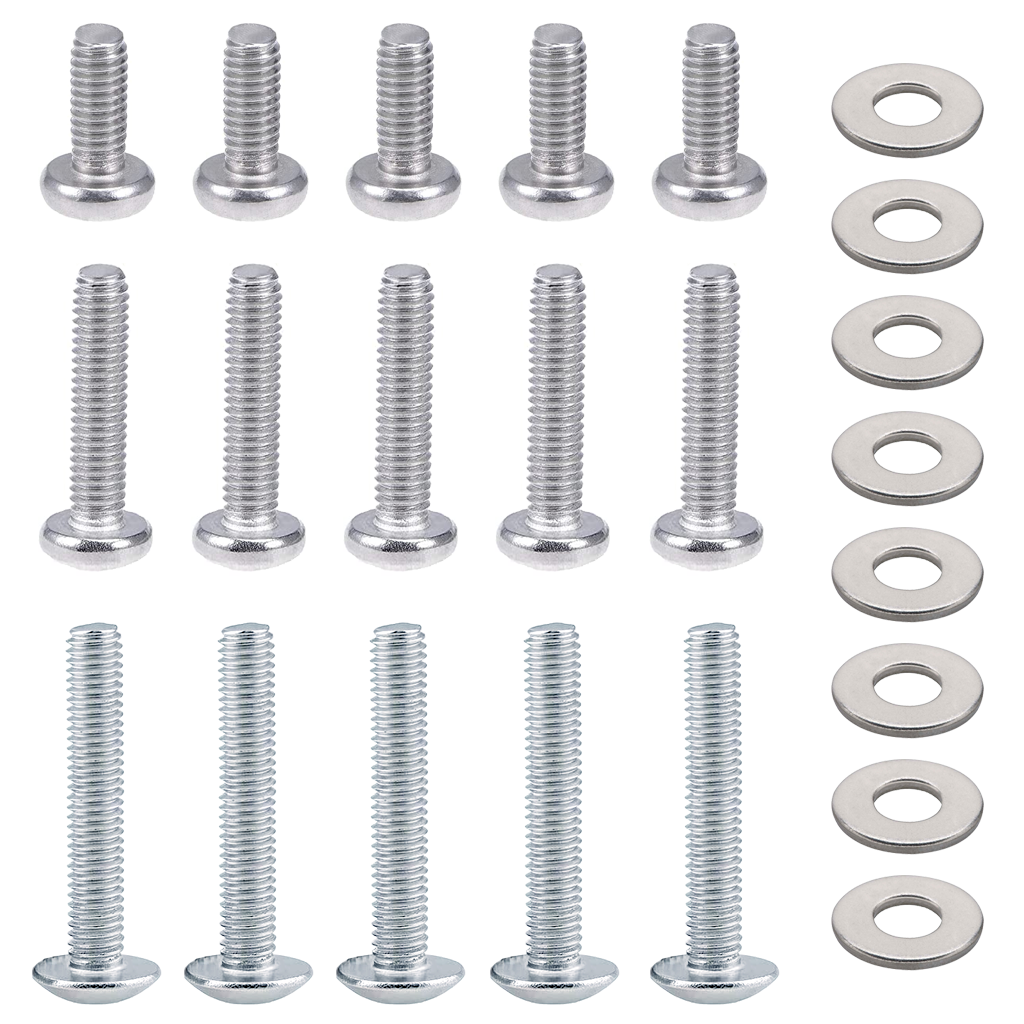

2. Kumpulkan perangkat keras untuk memasang monitor.

Pemasangan monitor ke dudukan monitor lapangan memerlukan perangkat keras berikut:

• Perangkat Keras Pemasangan Monitor VESA Standar
• Sekrup, M4 x 0,7 x 10mm - Jumlah 5
• Sekrup, M4 x 0,7 x 18mm - Jumlah 5
• Sekrup, M4 x 0,7 x 25mm - Jumlah 5
• Spacer - Jumlah 8
• Obeng kepala Phillips

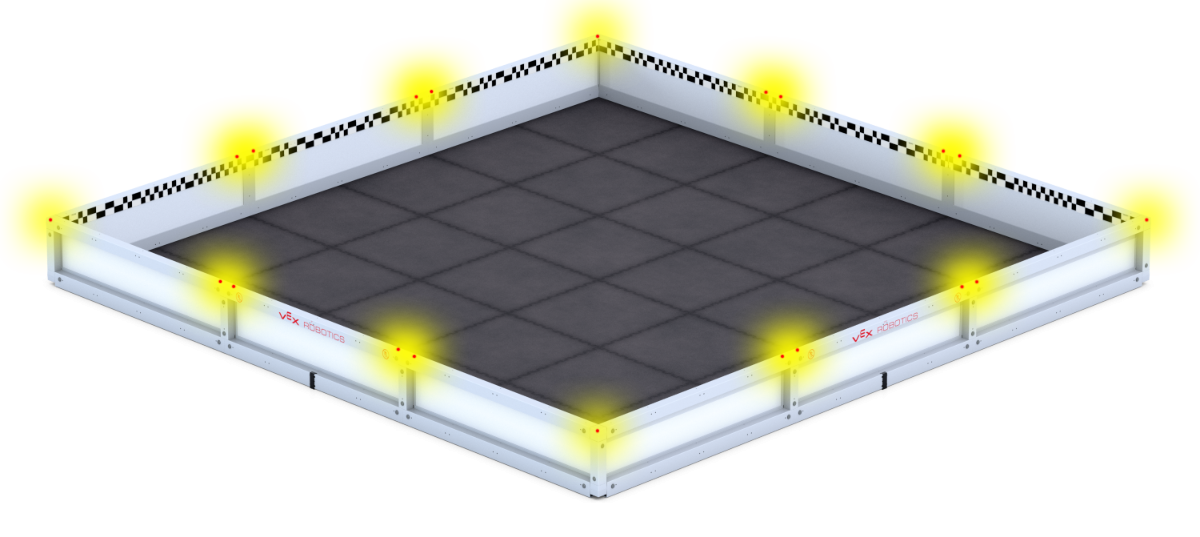

3. Tentukan lokasi untuk memasang dudukan monitor lapangan

• Dudukan monitor lapangan dapat ditempelkan pada sudut atau tepi mana saja dengan konektor T.

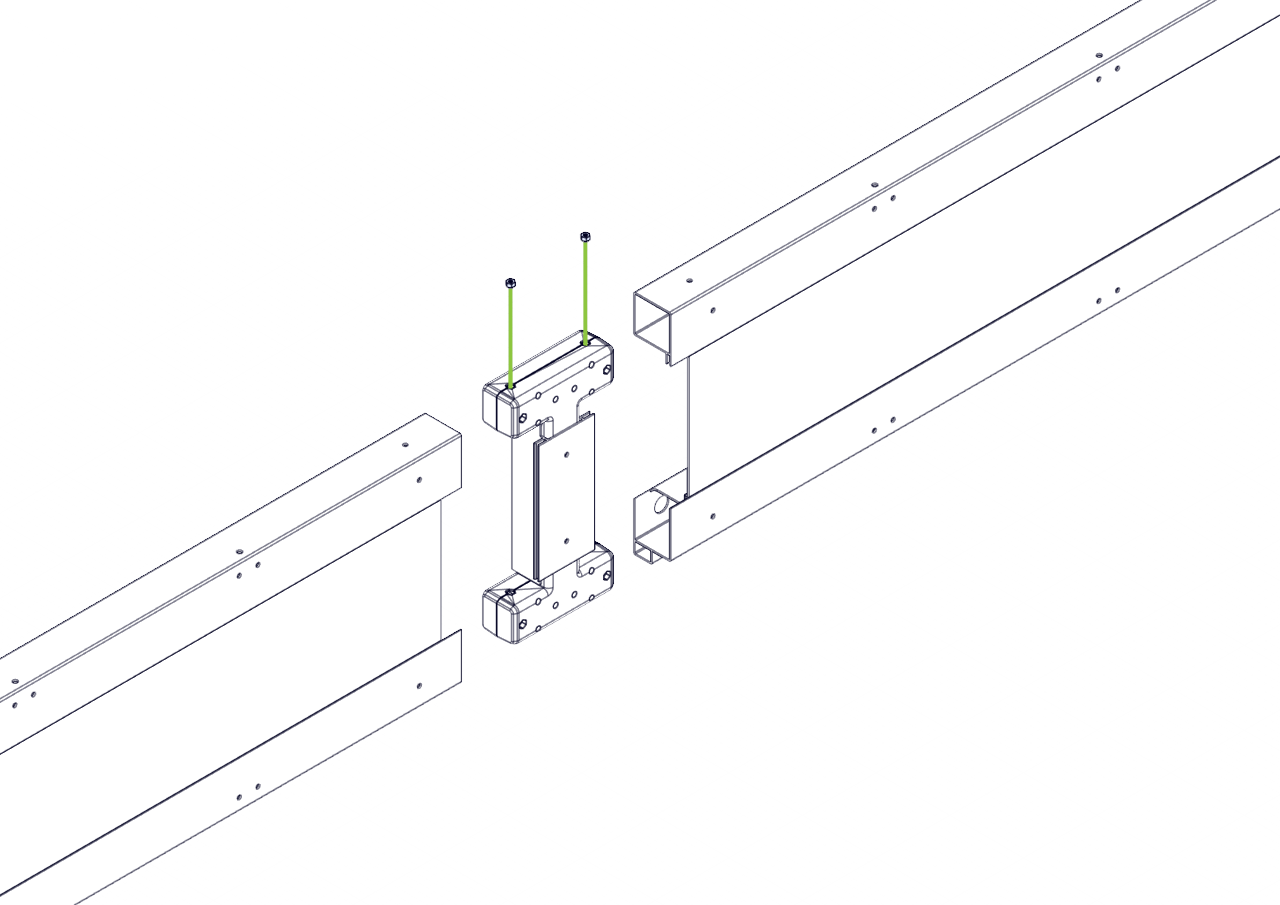

4. Setelah lokasinya ditentukan, tempatkan mur nylock ke dalam kantong mur pada konektor sudut atau konektor T.

• Untuk melakukan ini, lepaskan ekstrusi dari konektor untuk memperlihatkan kantong mur.

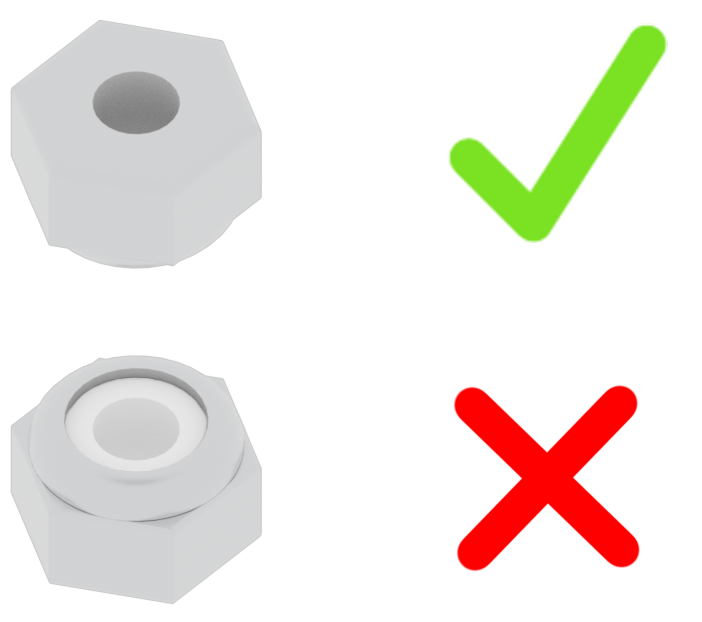

Catatan: pastikan mur nilon dimasukkan dalam orientasi yang benar.

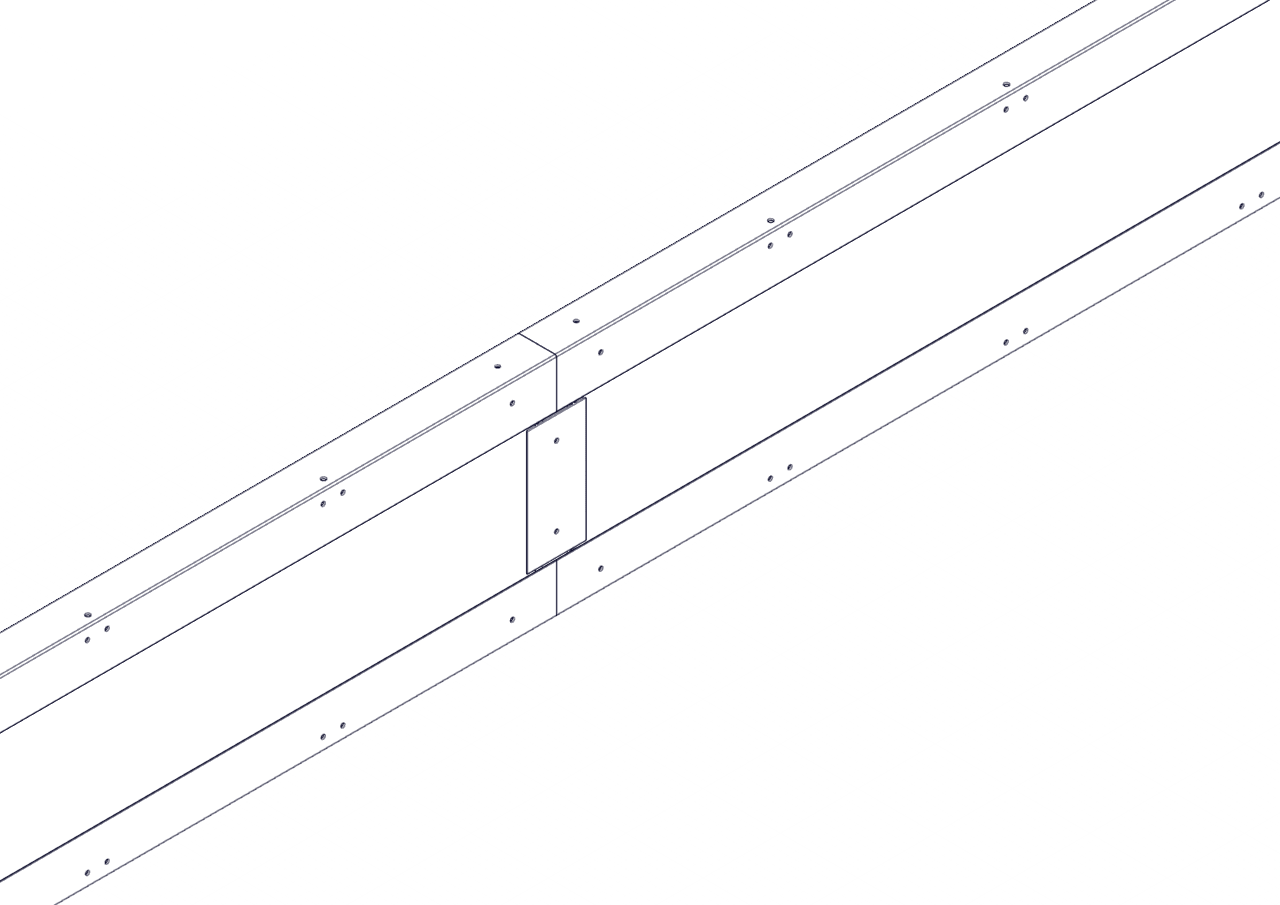

5. Hubungkan kembali ekstrusi ke konektor.

• Pastikan mur tetap berada di dalam kantong mur.

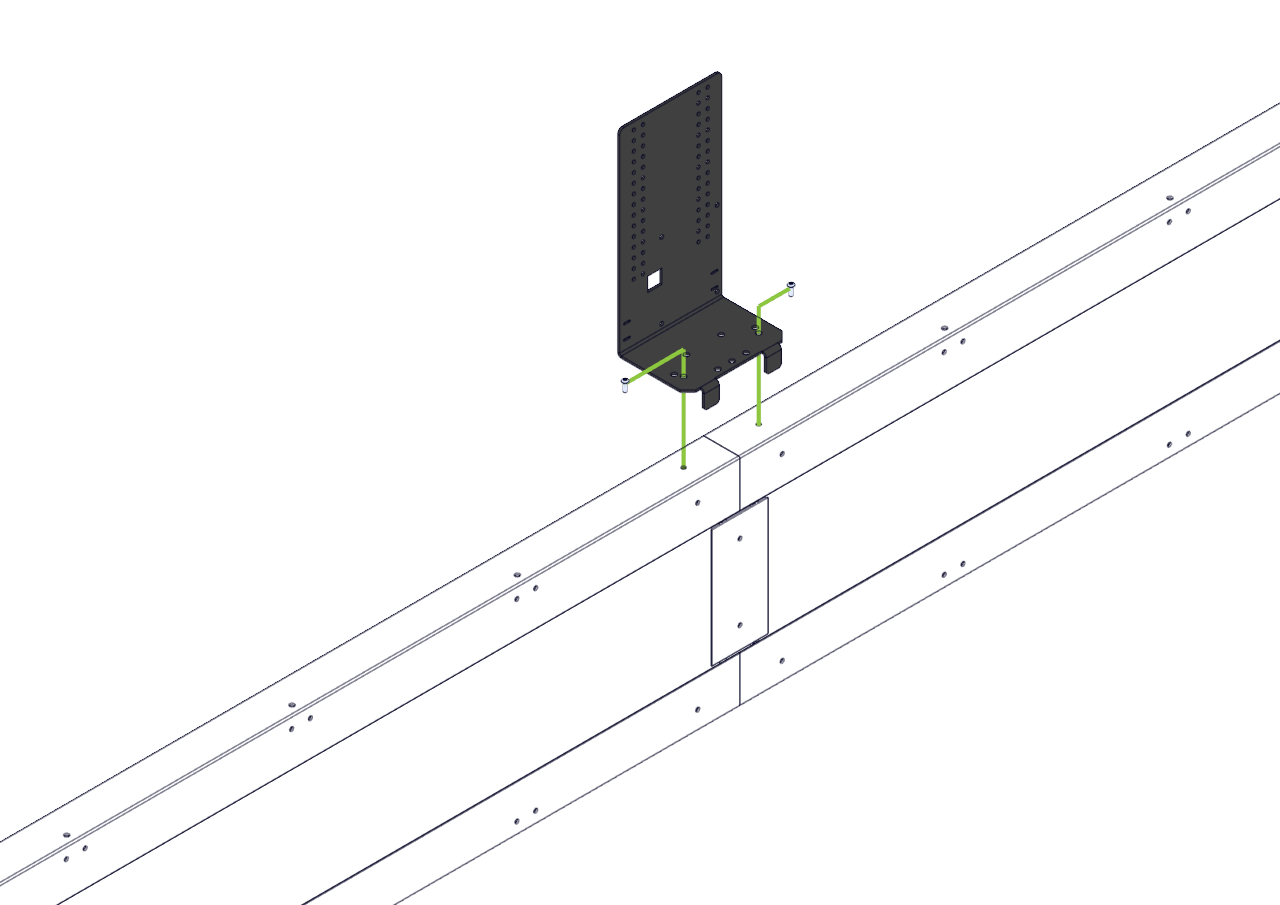

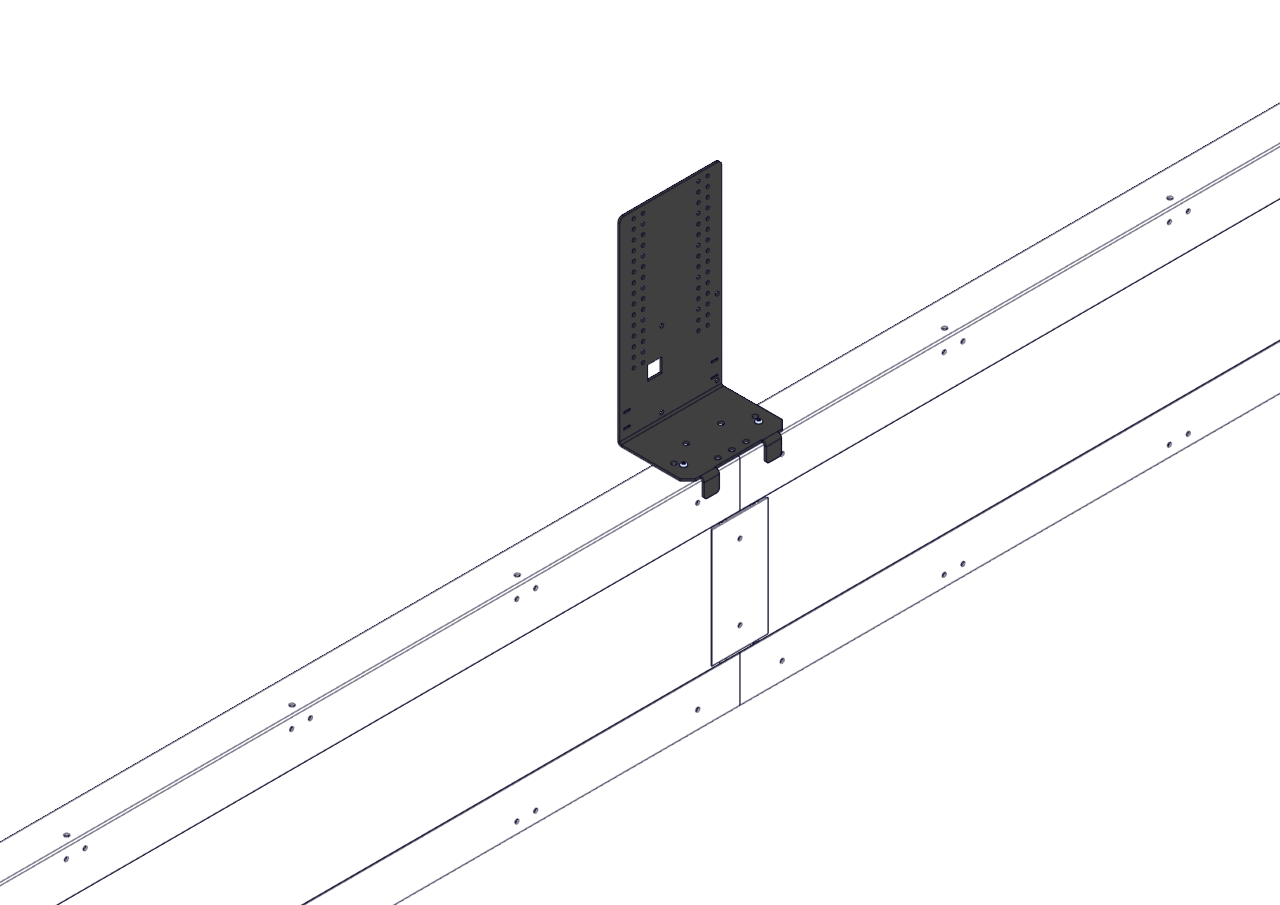

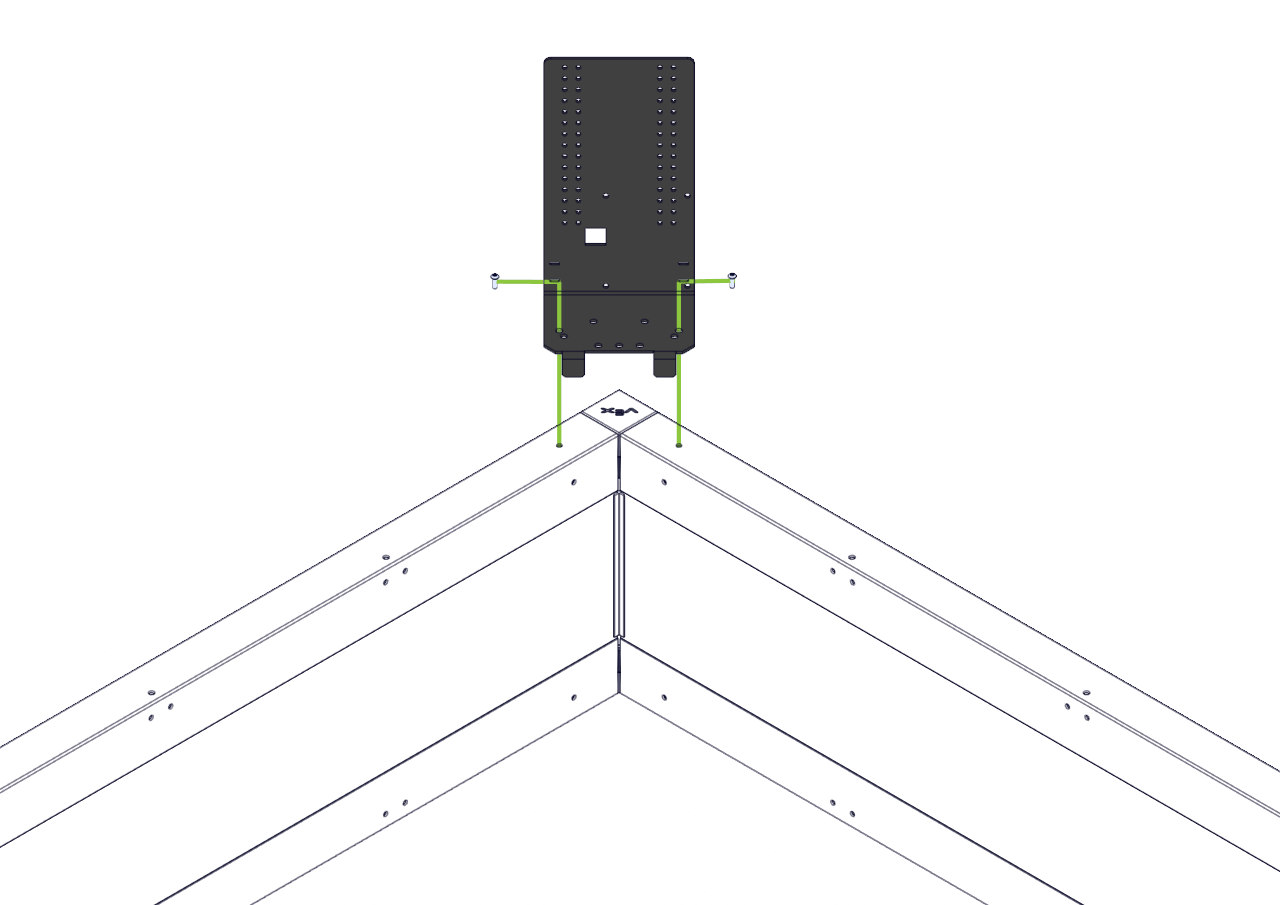

6. Letakkan dudukan monitor lapangan pada ekstrusi.

• Pasangkan dudukan dengan dua sekrup penggerak bintang.
• Pastikan sekrup telah dikencangkan sepenuhnya dan dudukan monitor lapangan terpasang dengan aman.

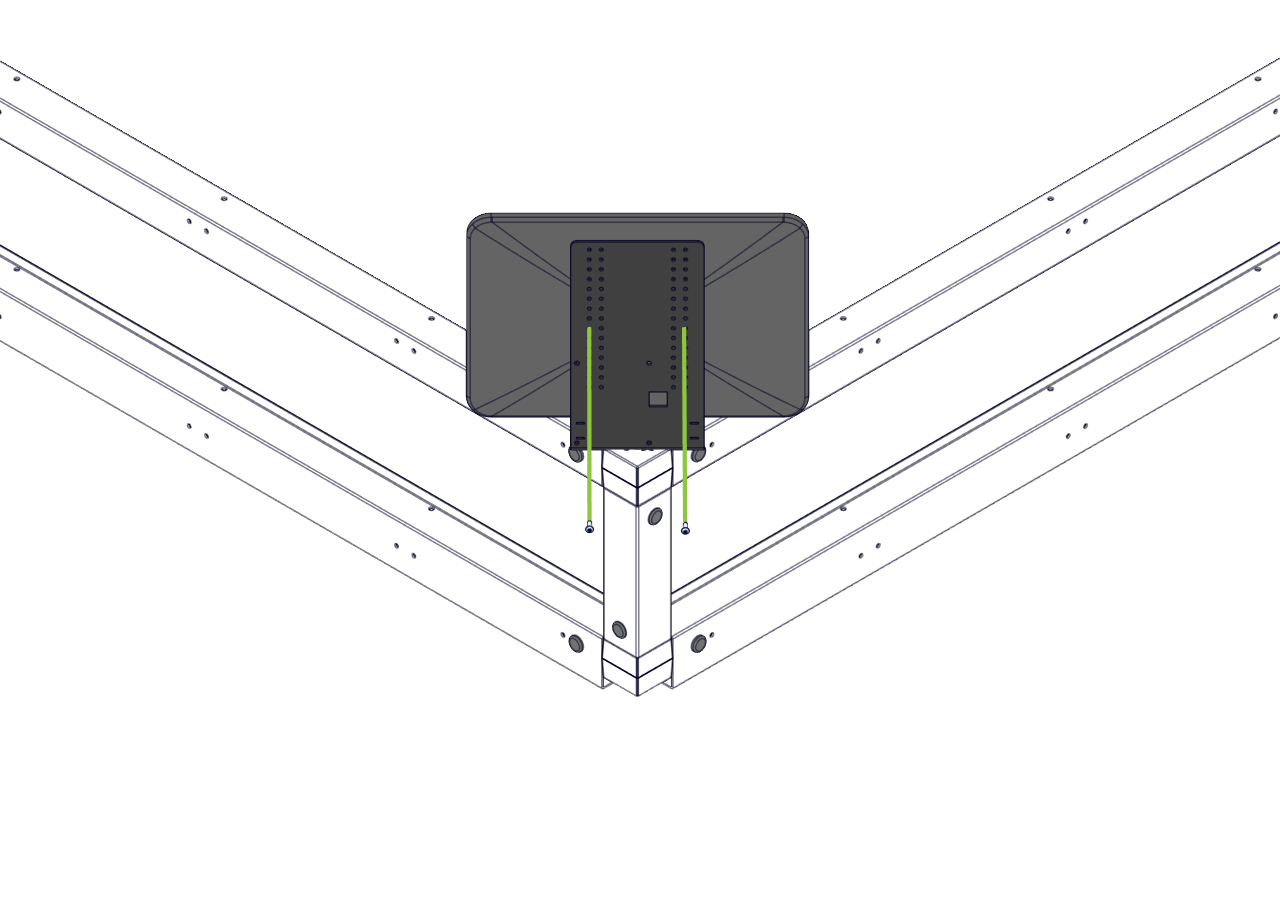

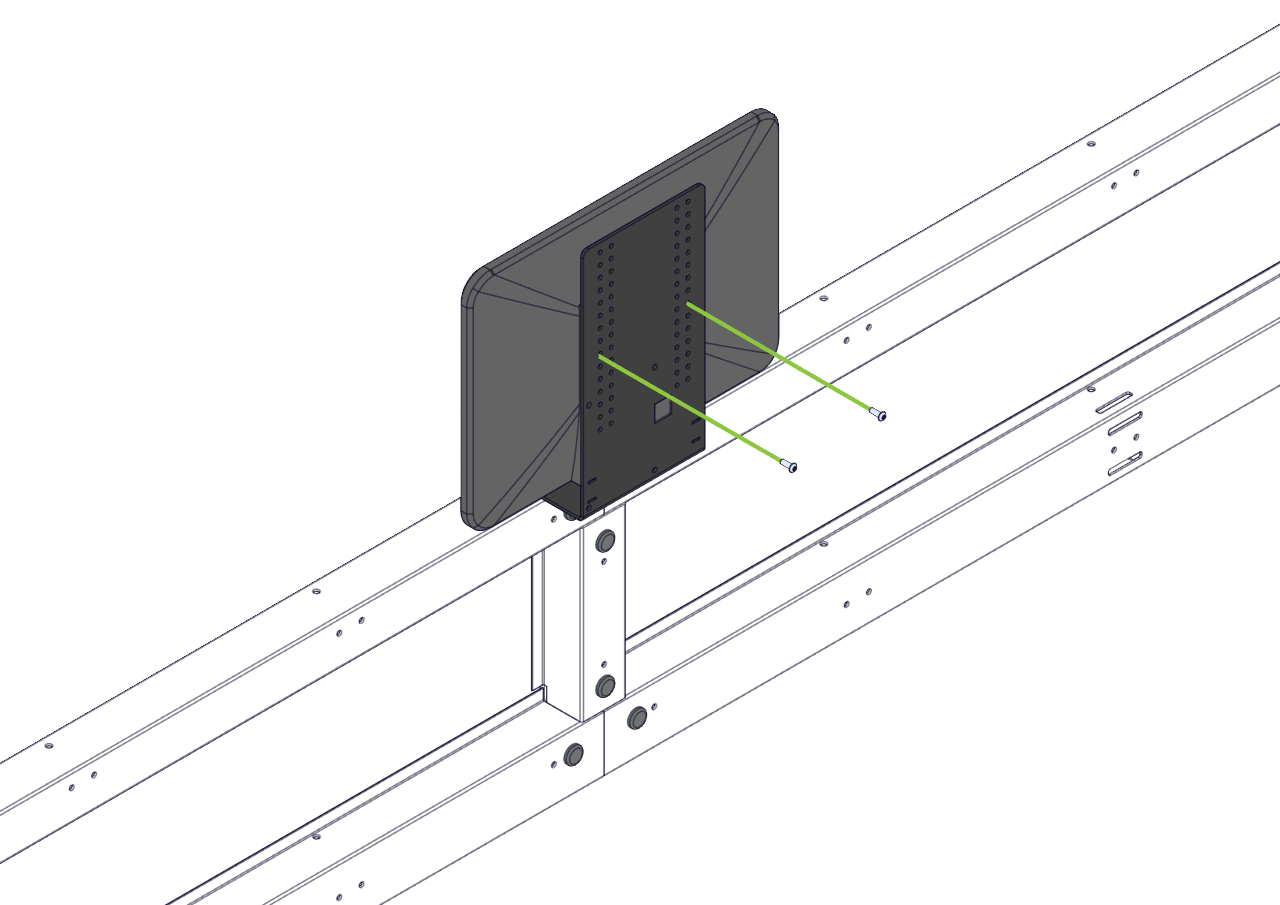

7. Dengan menggunakan Perangkat Keras Pemasangan Monitor VESA Standar, pasang monitor ke dudukan monitor lapangan.

• Monitor harus menghadap ke lapangan.

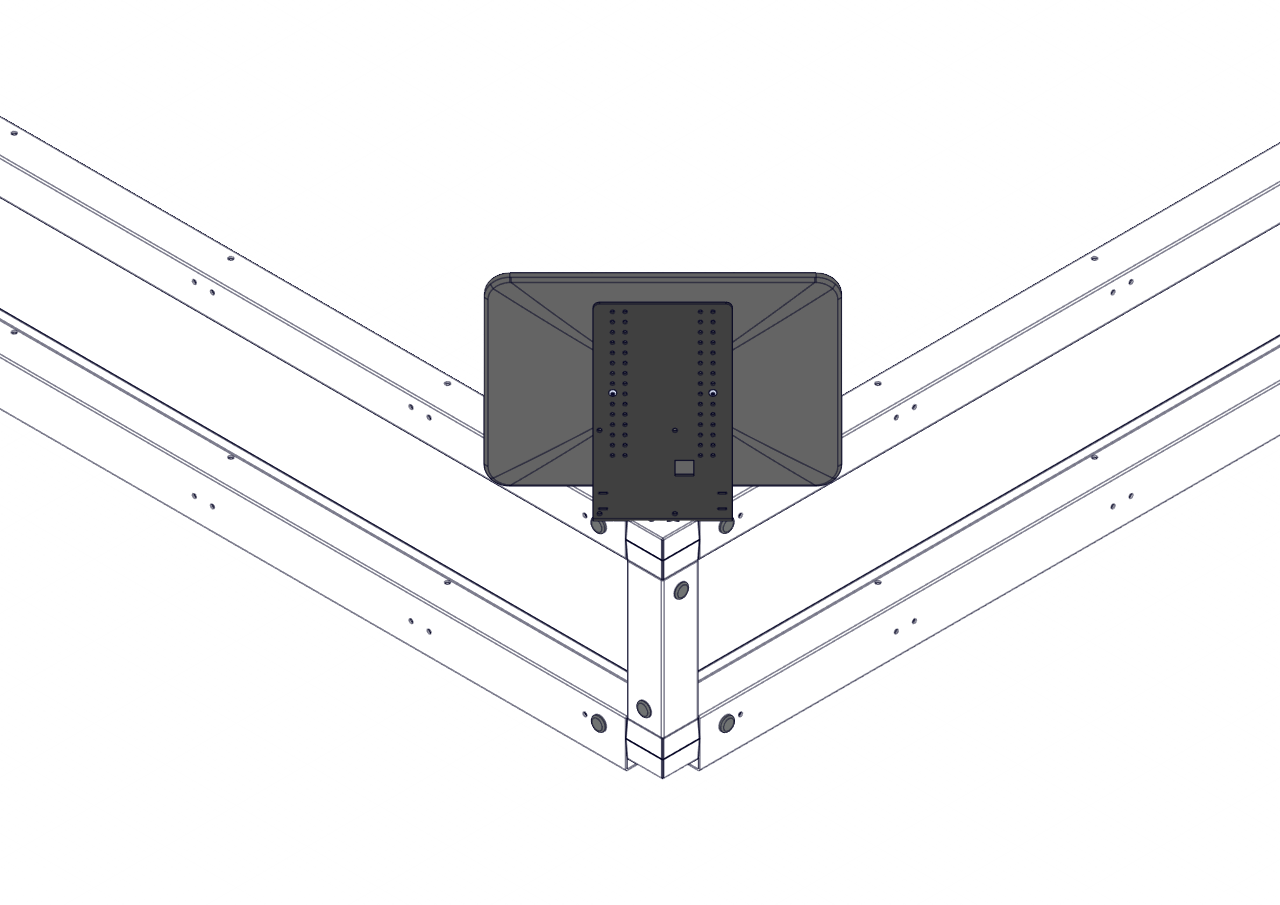

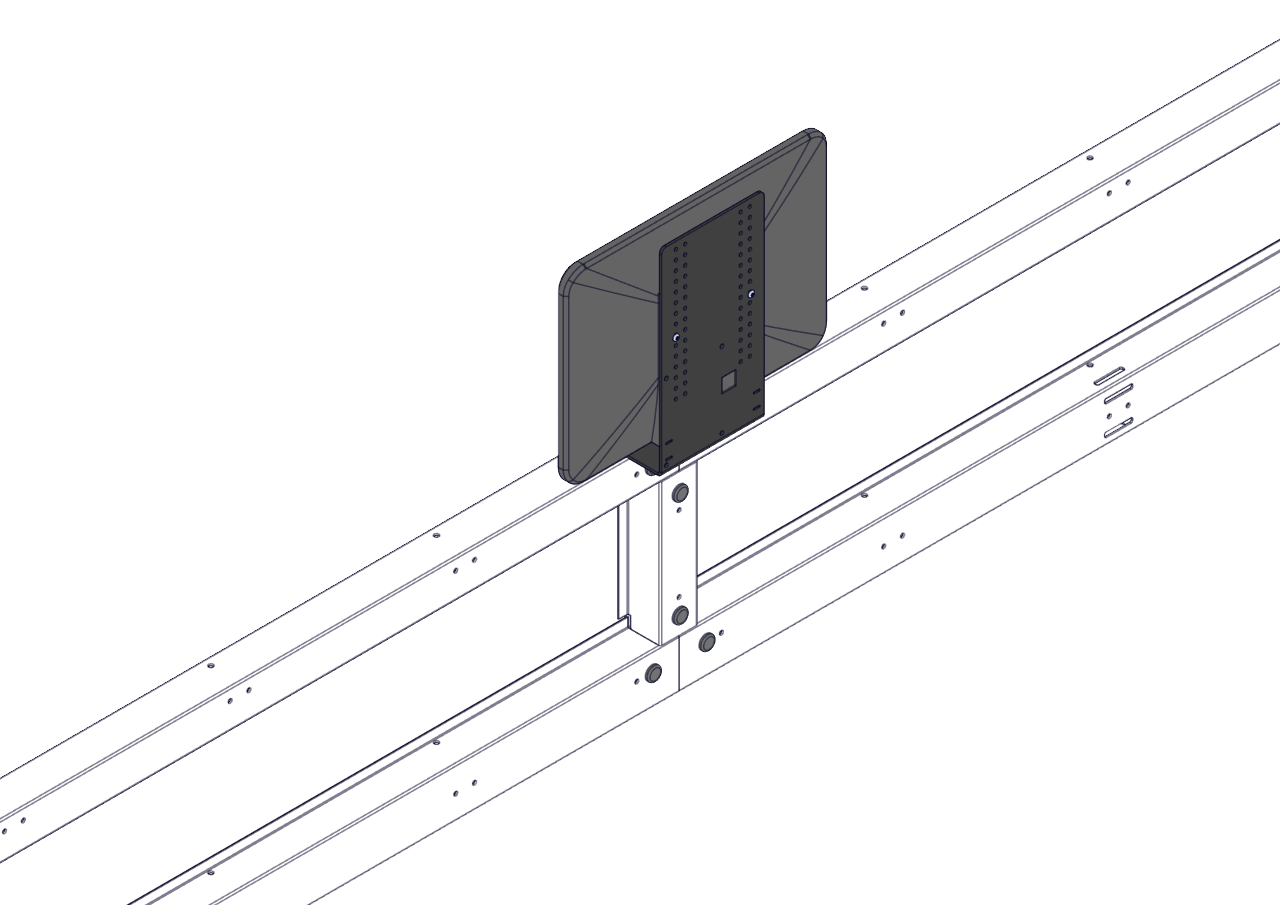

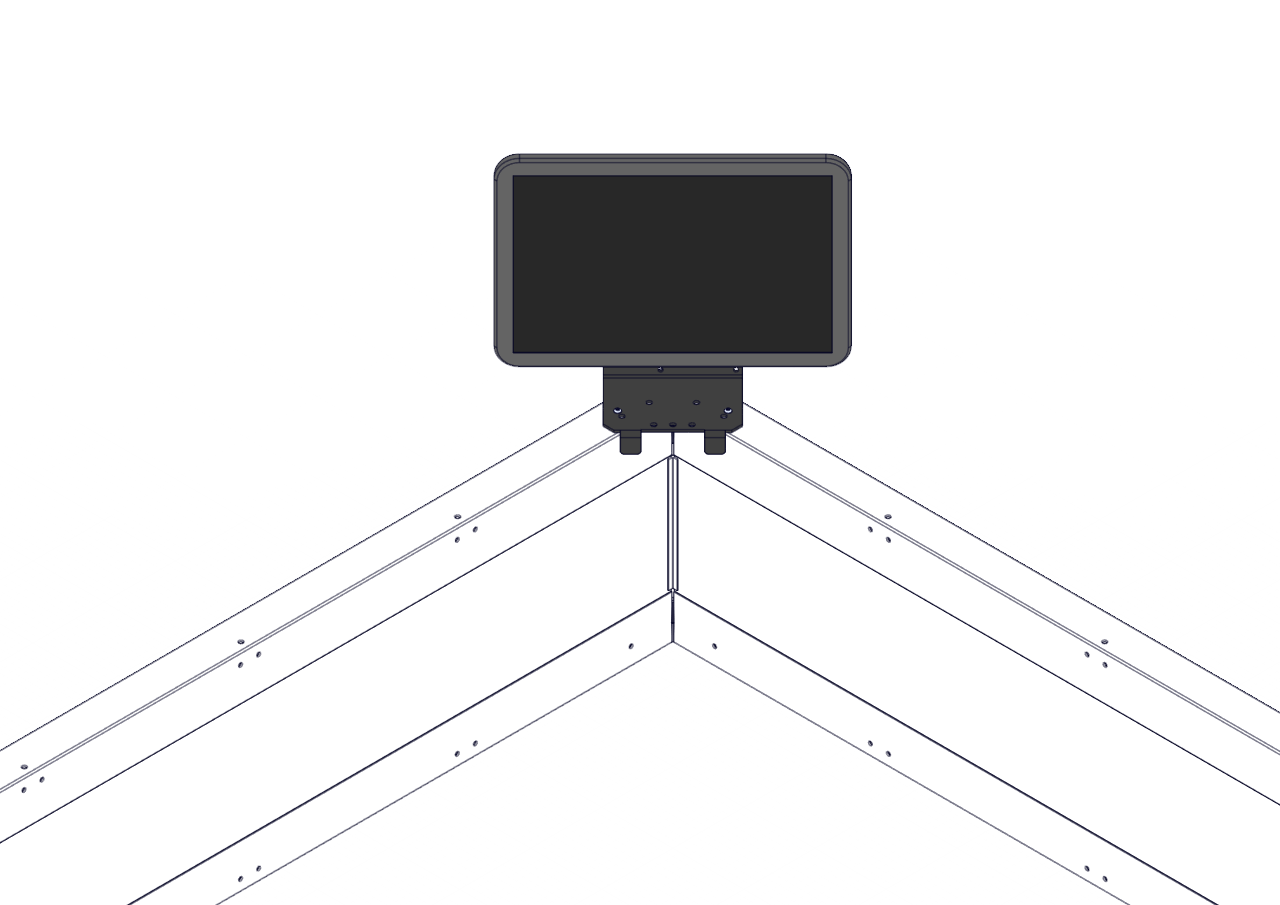

• Anda dapat memasang monitor di sisi lapangan, atau di sudut-sudut, seperti yang ditunjukkan pada gambar ini.
