Hanya diperlukan beberapa langkah untuk menghubungkan VEX V5 Brain ke VEXcode V5 berbasis Web di Chromebook.

Cara Menghubungkan VEX V5 Brain dari VEXcode V5 Berbasis Web di Chromebook

Ilustrasi tombol daya V5 Brain, memperlihatkan lokasi dan desain tombol daya untuk menghubungkan ke V5 Brain dalam aplikasi robotika.

Pastikan Baterai V5 terisi dan terhubung ke V5 Brain.

Nyalakan Brain dengan menekan tombol Power pada Brain.

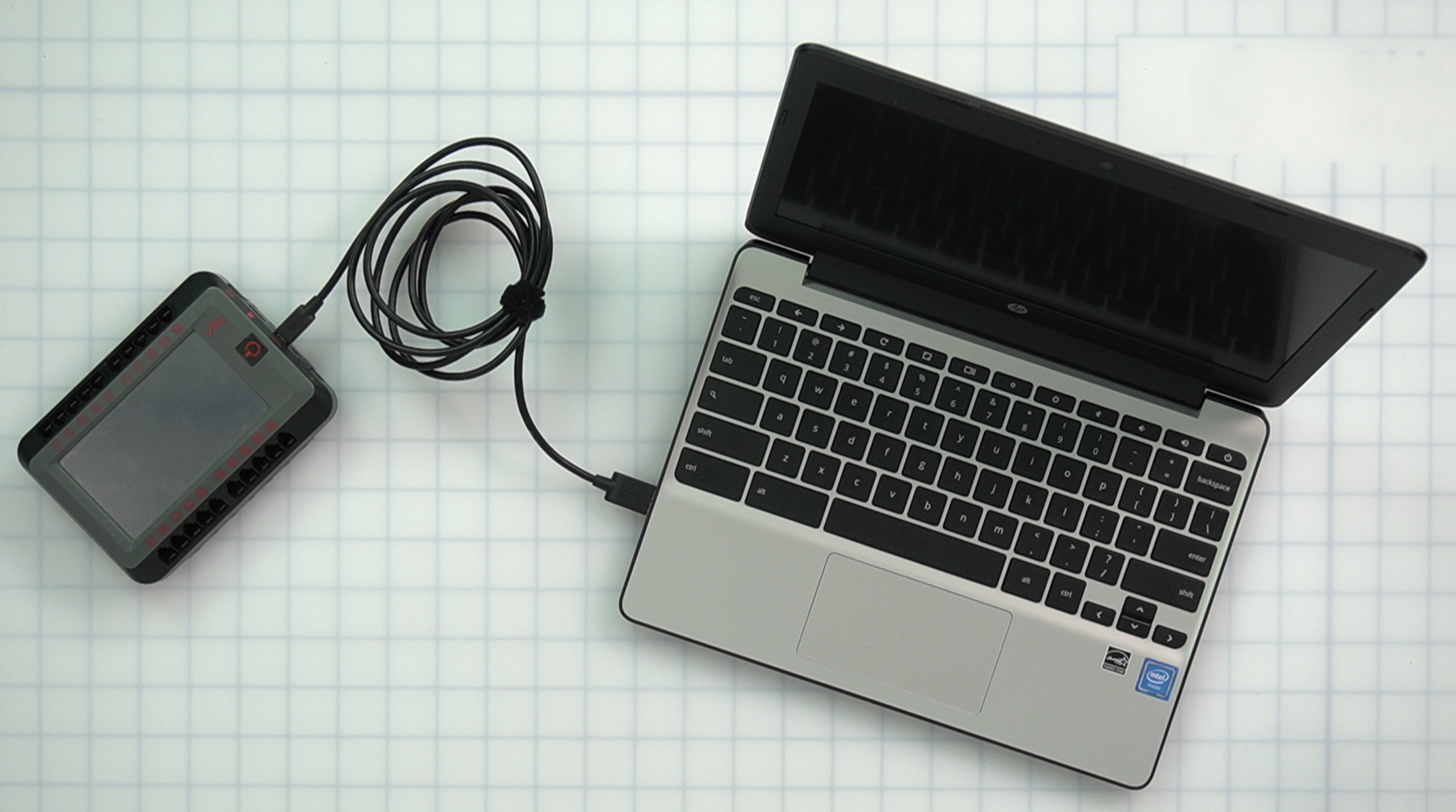

Chromebook V5 terhubung ke sumber daya, menampilkan indikator pengisian daya di layar, mengilustrasikan proses penyambungan ke Otak dalam sistem robotika V5.

Hubungkan V5 Brain ke Chromebook Anda, menggunakan kabel Micro-USB.

Catatan:V5 Brain Anda harus tetap terhubung ke Chromebook selama proses penyambungan.

Tangkapan layar yang menunjukkan proses koneksi V5 Brain, termasuk port dan komponen berlabel, yang mengilustrasikan cara menghubungkan berbagai perangkat ke VEX V5 Brain untuk proyek robotika.

Luncurkan VEXcode V5 berbasis web dengan menavigasi ke codev5.vex.com.

Pilih ikon Otak di Toolbar.

Tangkapan layar yang mengilustrasikan proses koneksi ke V5 Brain, menyoroti komponen utama dan langkah-langkah pengaturan di bagian Deskripsi Kategori V5.

Pilih 'Hubungkan'.

Tangkapan layar yang menunjukkan proses koneksi ke VEX V5 Brain, termasuk port dan koneksi berlabel untuk motor dan sensor, yang mengilustrasikan pengaturan untuk proyek robotika.

Kotak teks akan muncul dan menjelaskan bahwa Anda harus memilih Otak yang memiliki nomor ID terendah. Pilih 'Lanjutkan' pada kotak teks untuk membuka jendela koneksi.

Tangkapan layar yang menunjukkan antarmuka koneksi V5 Brain, merinci langkah-langkah untuk menghubungkan perangkat, dengan port berlabel dan indikator visual untuk pengaturan yang tepat dalam sistem robotika V5.

Pilih Otak V5 dengan nomor ID terendah dari daftar Otak yang tersedia.

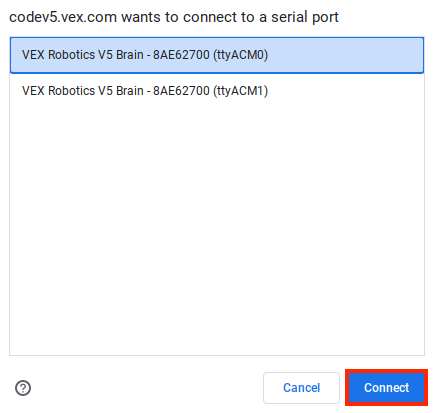

Tangkapan layar yang menunjukkan antarmuka koneksi VEX V5 Brain, mengilustrasikan port dan koneksi untuk sensor dan motor, dengan label untuk setiap komponen untuk membantu pengguna memahami cara menghubungkan perangkat ke V5 Brain.

Pilih tombol 'Hubungkan' setelah Anda memilih ID Otak V5bernomor terendah.

Tangkapan layar yang menunjukkan proses koneksi ke VEX V5 Brain, mengilustrasikan berbagai port dan indikator untuk pengaturan dan pengoperasian yang berhasil.

Setelah V5 Brain berhasil tersambung, ikon Brain akan berubah menjadi hijau.

Tangkapan layar yang menunjukkan pengaturan koneksi untuk V5 Brain, mengilustrasikan port dan kabel untuk sensor dan motor dalam konfigurasi robotika.

Jika koneksi tidak berhasil, kotak teks lain akan muncul dan meminta Anda untuk memilih Brain dengan nomor ID yang berbeda.

Cara Memutuskan Koneksi VEX V5 Brain dari VEXcode V5 Berbasis Web di Chromebook

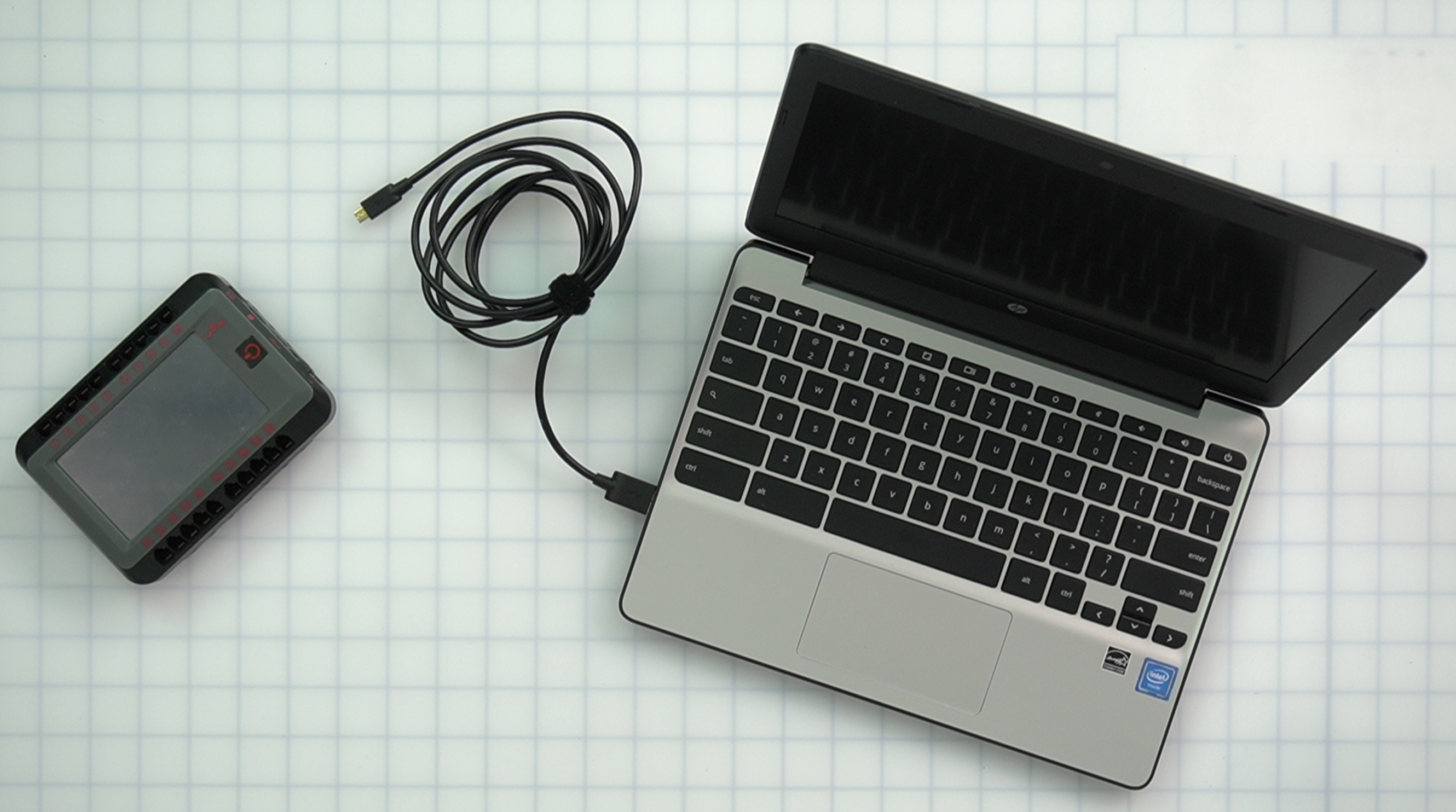

Diagram yang menunjukkan cara menghubungkan Chromebook V5 ke Brain, mengilustrasikan port dan kabel yang diperlukan untuk koneksi yang berhasil.

Untuk melepaskan perangkat Anda dari V5 Brain, cabut kabel Micro-USB dari Chromebook atau V5 Brain Anda.

Ilustrasi tombol daya V5 Brain, memperlihatkan lokasi dan desain tombol daya untuk menghubungkan ke V5 Brain dalam aplikasi robotika.

Anda juga dapat memutuskan sambungan V5 Brain dari VEXcode V5 berbasis web dengan mematikan Brain.

Matikan Brain dengan menahan tombol Power sampai layar Brain menjadi hitam.
