Saat mulai memprogram dengan VEXcode EXP, blok Sensor dan perangkat 3-Wire tidak akan muncul di Toolbox hingga keduanya dikonfigurasi.

Menambahkan Perangkat 3-Wire

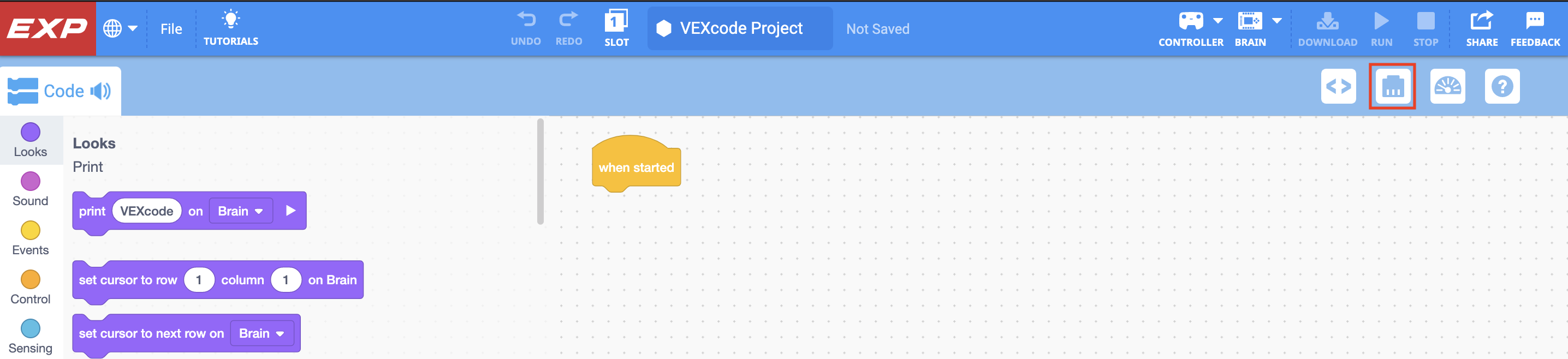

Bilah Alat VEXcode EXP dengan ikon Perangkat disorot di antara ikon Penampil Kode dan Konsol Cetak.

Untuk mengonfigurasi perangkat, pilih tombol Perangkat untuk membuka jendela Perangkat.

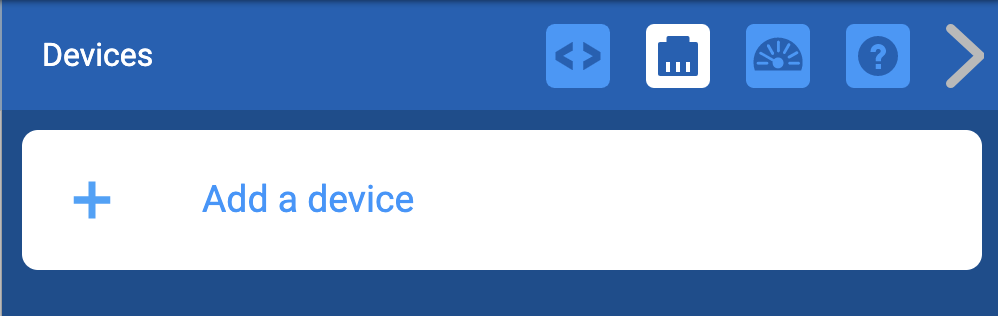

Menu Perangkat VEXcode EXP dengan tombol Tambahkan perangkat ditampilkan.

Pilih “Tambahkan perangkat.”

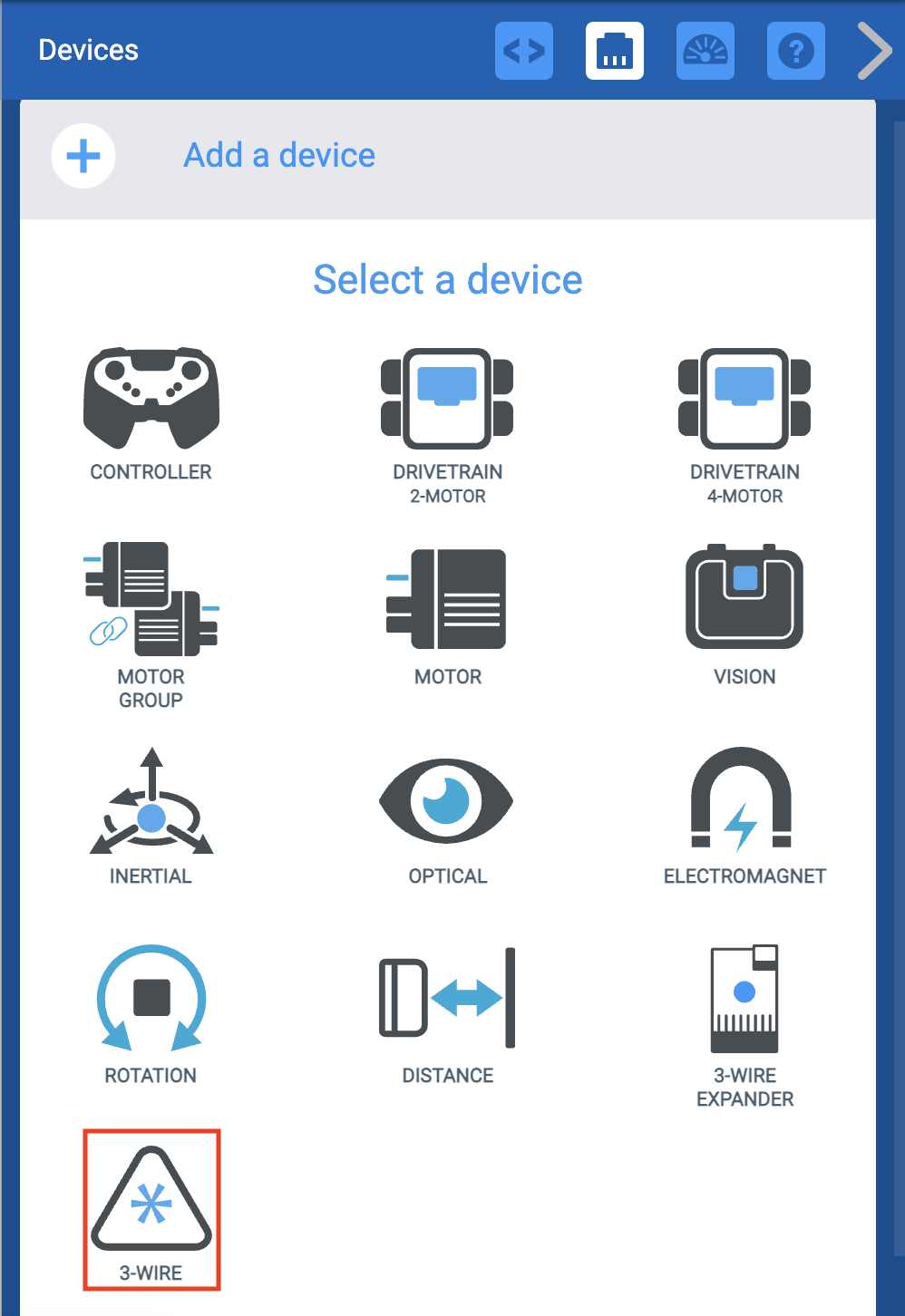

Menu Perangkat VEXcode EXP setelah tombol Tambahkan perangkat dipilih. Opsi 3 Kawat disorot.

Pilih Perangkat 3-kawat.

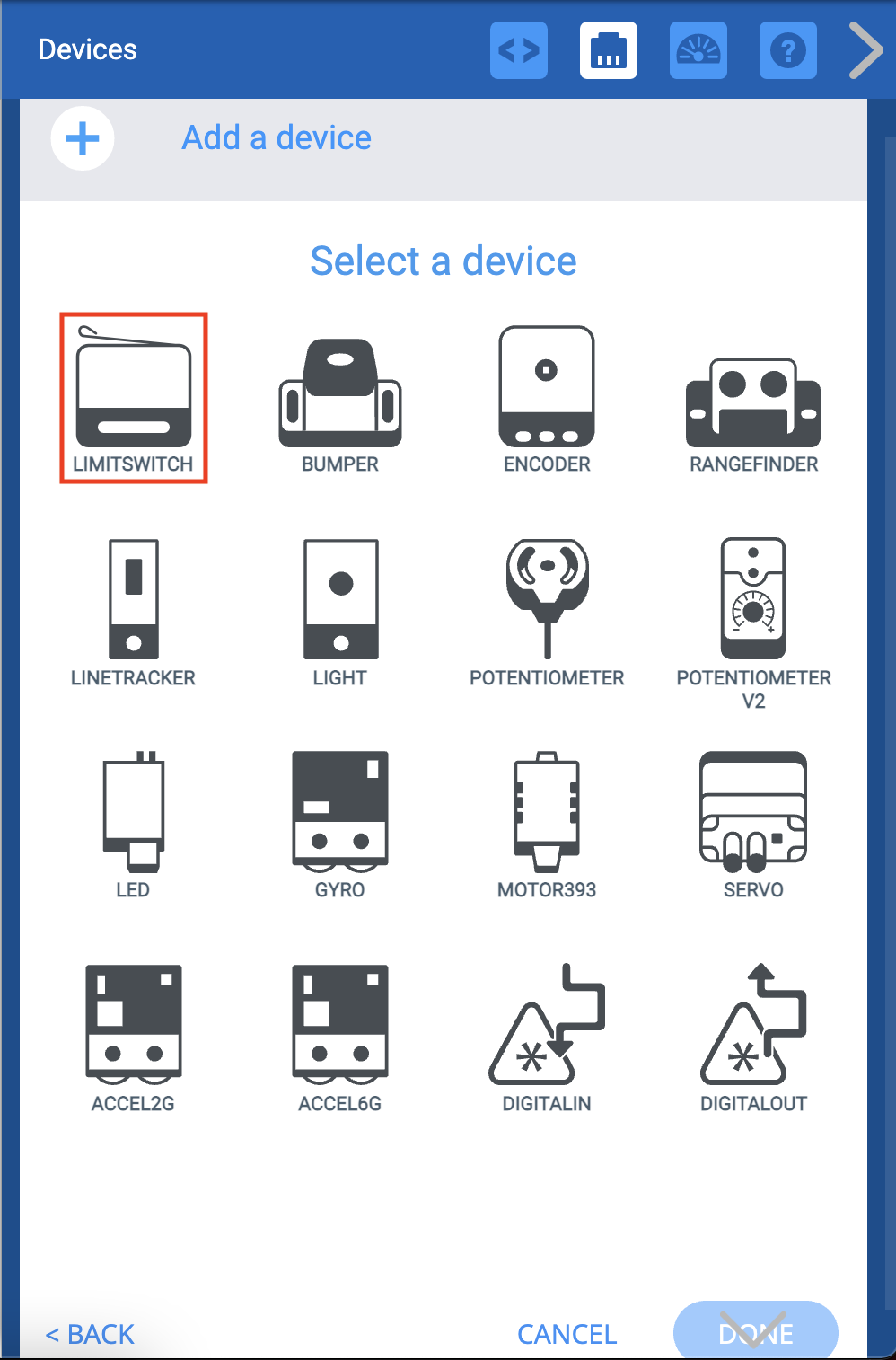

Menu Perangkat VEXcode EXP setelah opsi perangkat 3 Kawat dipilih. Ada menu Perangkat 3-Kabel yang ditampilkan, dan opsi Sakelar Batas disorot.

Pilih Perangkat 3-kabel yang Anda gunakan. Contoh ini menunjukkan Sakelar Batas.

Catatan: Perangkat 3-kawat meliputi Sakelar Batas, Sakelar Bumper, Encoder, Pencari Jarak, Pelacak Garis, Lampu, Potensiometer, LED, Gyro, Motor-393, Servo, Akselerometer-2G, Akselerometer-6G, Masukan Digital, dan Keluaran Digital. Semua perangkat mengikuti proses konfigurasi yang sama dengan langkah tambahan untuk Motor-393.

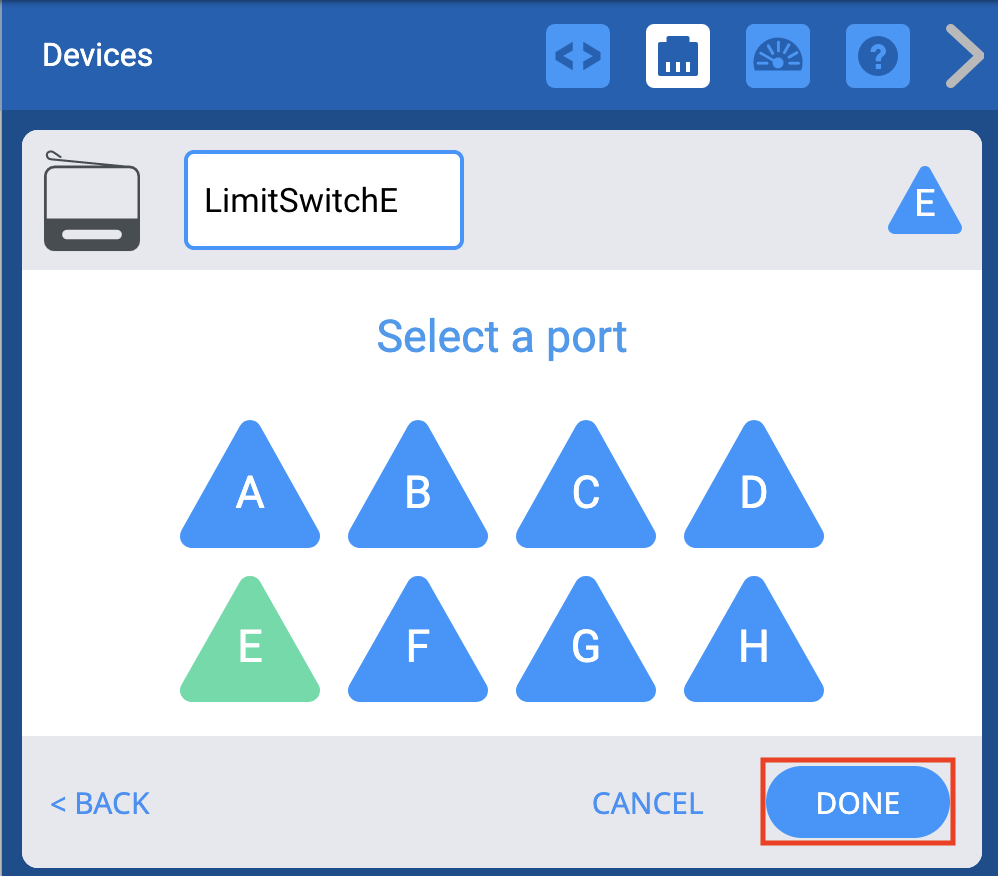

Menu Perangkat VEXcode EXP setelah mengatur port perangkat baru ke E. Di bawah, tombol Selesai disorot.

Pilih port mana perangkat akan dihubungkan pada VEX EXP Brain. Port yang sudah dikonfigurasi untuk perangkat lain tidak akan tersedia. Setelah port dipilih, pilih “Selesai” untuk mengirimkan perangkat ke konfigurasi atau “Batal” untuk kembali ke menu Perangkat.

Catatan:Memilih “Batal” akan membatalkan perubahan apa pun yang telah Anda buat pada perangkat dan tidak akan menjadi bagian dari konfigurasi.

Mengubah Port Perangkat 3-Wire

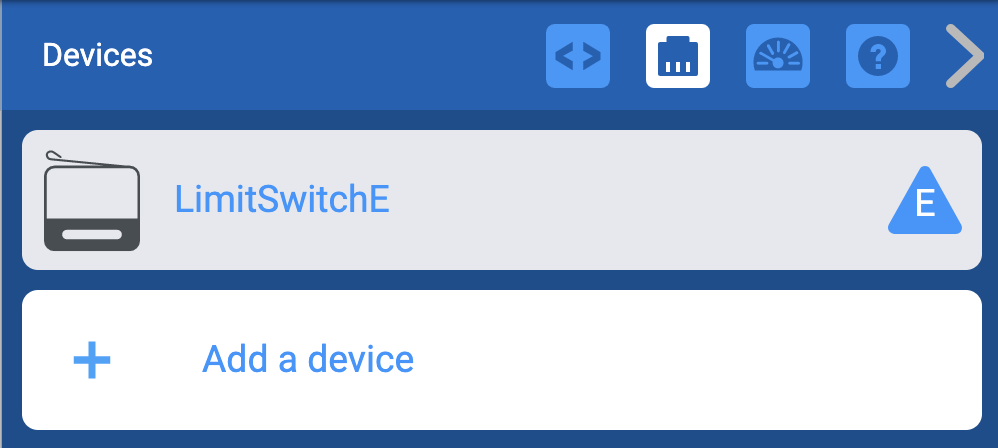

Menu Perangkat VEXcode EXP dengan Limit Switch yang ditambahkan sebelumnya ditampilkan.

Anda dapat mengubah nomor port untuk Perangkat 3-Wire dengan memilih Perangkat 3-Wire di jendela Perangkat.

Menu Perangkat VEXcode EXP setelah mengubah port perangkat ke D. Opsi port D sekarang berwarna hijau. Di bawah, tombol Selesai disorot.

Pilih port yang berbeda pada layar Pemilihan Port dan nomor port akan berubah menjadi hijau. Lalu pilih "Selesai" untuk mengirimkan perubahan.

Mengganti Nama Perangkat 3-Wire

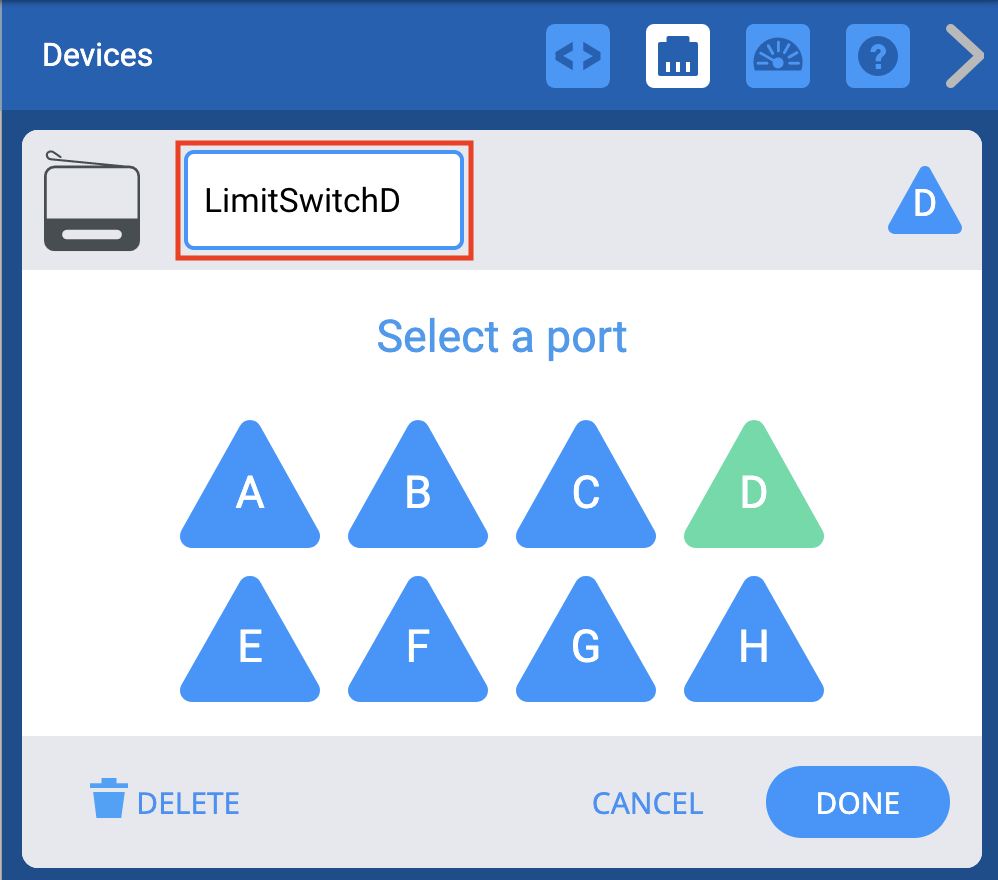

Jendela Perangkat VEXcode EXP dengan opsi Sakelar Batas ditampilkan. Di atas, nama perangkat disorot untuk menunjukkan bahwa perangkat tersebut dapat diganti namanya.

Anda juga dapat mengganti nama Perangkat 3-Wire dengan mengubah nama di kotak teks di bagian atas layar Pemilihan Port. Jika Anda memilih nama yang tidak valid, kotak teks akan disorot merah sebagai indikasi. Lalu pilih "Selesai" untuk mengirimkan perubahan perangkat ke konfigurasi.

VEXcode EXP Saat blok batas ditampilkan dengan menu tarik-turun Sakelar Batas terbuka. Nama perangkat Limit Switch yang baru ditampilkan pada menu tarik-turun.

Jika Anda mengubah nama Perangkat 3-Wire yang sudah digunakan dalam proyek Anda, Anda perlu memperbarui nama perangkat di Blok ke nama baru menggunakan menu tarik-turun.

Menghapus Perangkat 3-Wire

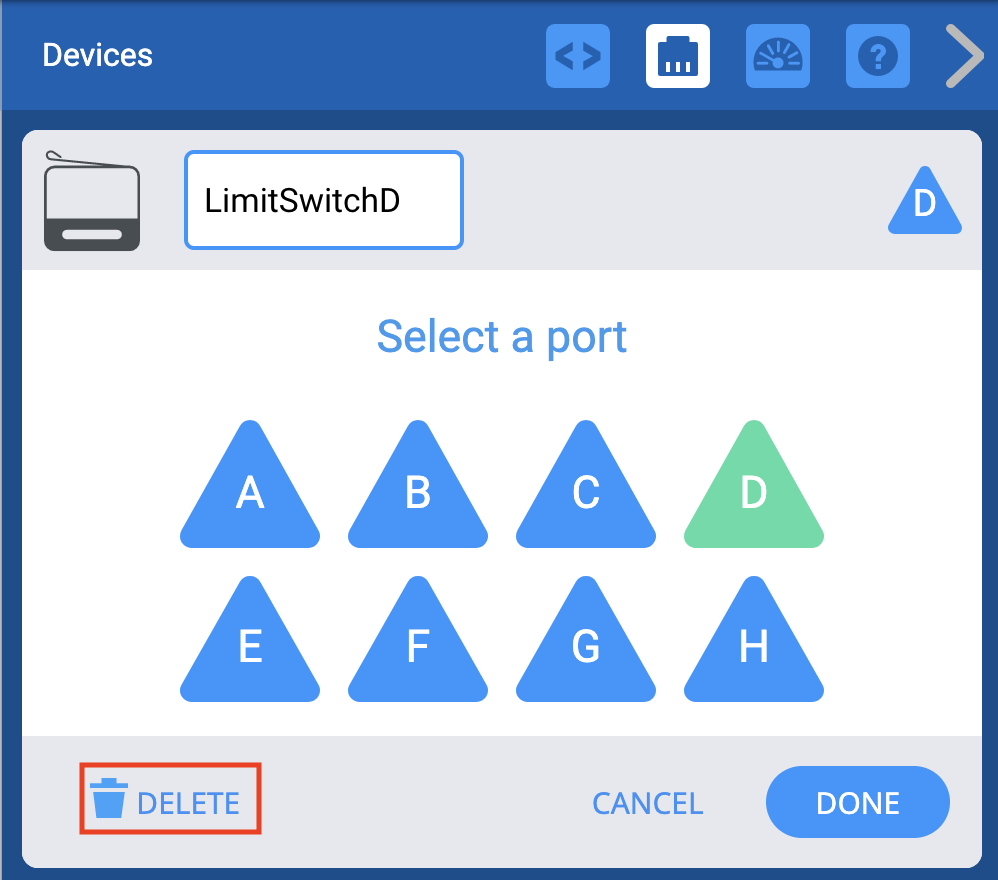

Jendela Perangkat VEXcode EXP dengan opsi Sakelar Batas ditampilkan. Di bawah, tombol Hapus disorot.

Perangkat 3-Wire juga dapat dihapus dengan memilih opsi “Hapus” di bagian bawah layar Pemilihan Port.

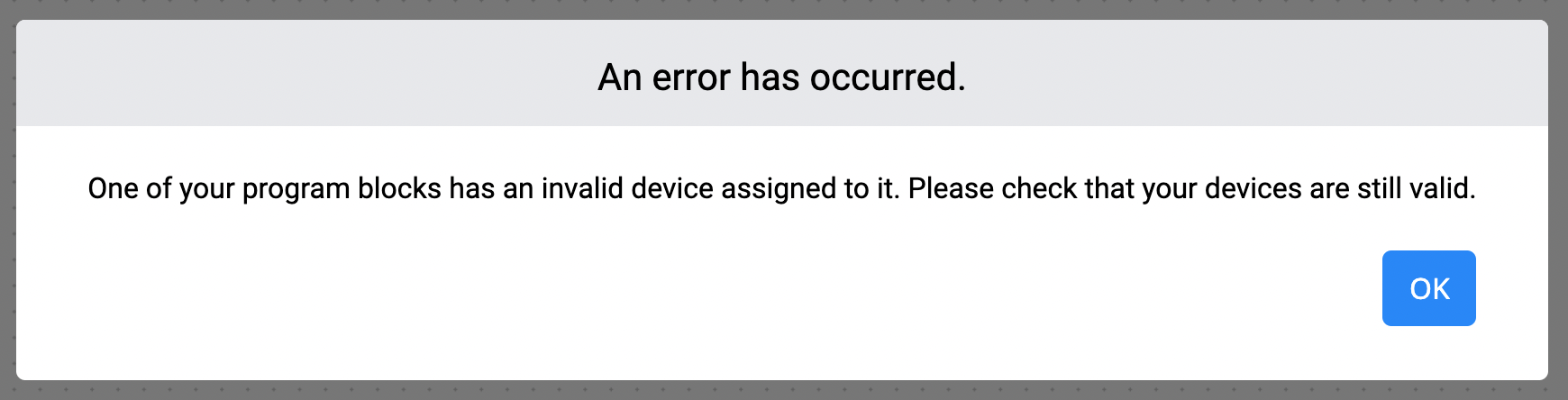

Prompt VEXcode EXP Error Occurred berbunyi Telah terjadi kesalahan. Salah satu blok program Anda memiliki perangkat yang tidak valid yang ditetapkan padanya. Harap periksa apakah perangkat Anda masih valid. Di bawahnya, ada tombol OK.

Catatan: Jika Anda menghapus Perangkat 3-Wire yang sudah digunakan dalam proyek Anda, proyek Anda akan menghasilkan kesalahan jika Anda mencoba mengunduhnya hingga Anda juga menghapus blok yang menggunakan perangkat yang dihapus tersebut.
