Mengonfigurasi Sensor di VEXcode EXP – Perpustakaan VEX

Saat mulai memprogram dengan VEXcode EXP, blok Sensor tidak akan muncul di Kotak Alat hingga sensor dikonfigurasi.

Menambahkan Sensor

Bilah Alat VEXcode EXP dengan ikon Perangkat disorot di antara ikon Penampil Kode dan Konsol Cetak.

Untuk mengonfigurasi sensor, pilih ikon Perangkat untuk membuka jendela Perangkat.

Menu Perangkat VEXcode EXP dengan tombol Tambahkan perangkat disorot.

Pilih “Tambahkan perangkat.”

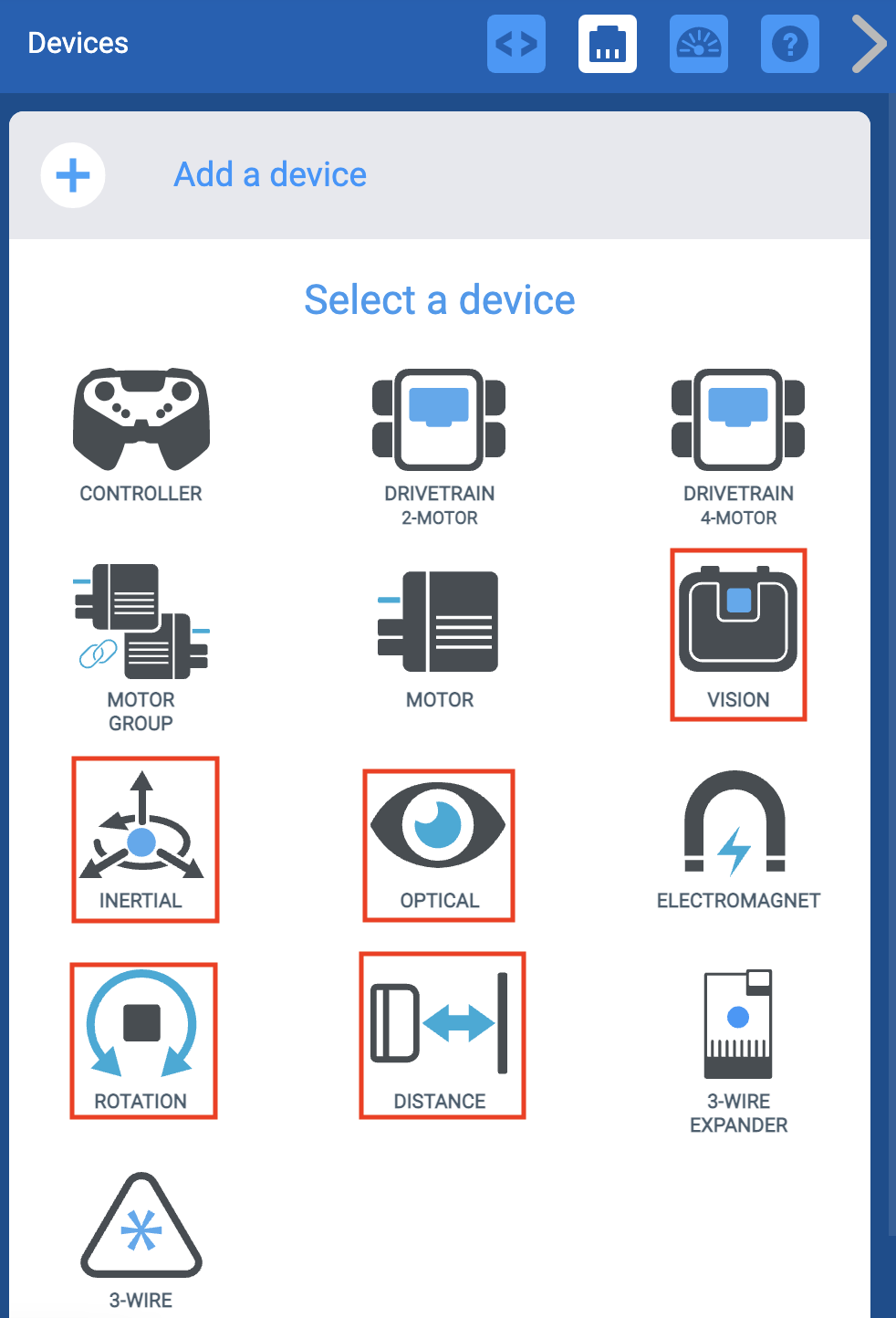

Menu Perangkat VEXcode EXP setelah tombol Tambahkan perangkat dipilih. Semua pilihan sensor disorot.

Pilih sensor.

Catatan: Sensor meliputi Sensor Rotasi, Sensor Jarak, Sensor Penglihatan, Sensor Optik, dan Sensor Inersia. Semua sensor mengikuti proses konfigurasi yang sama.

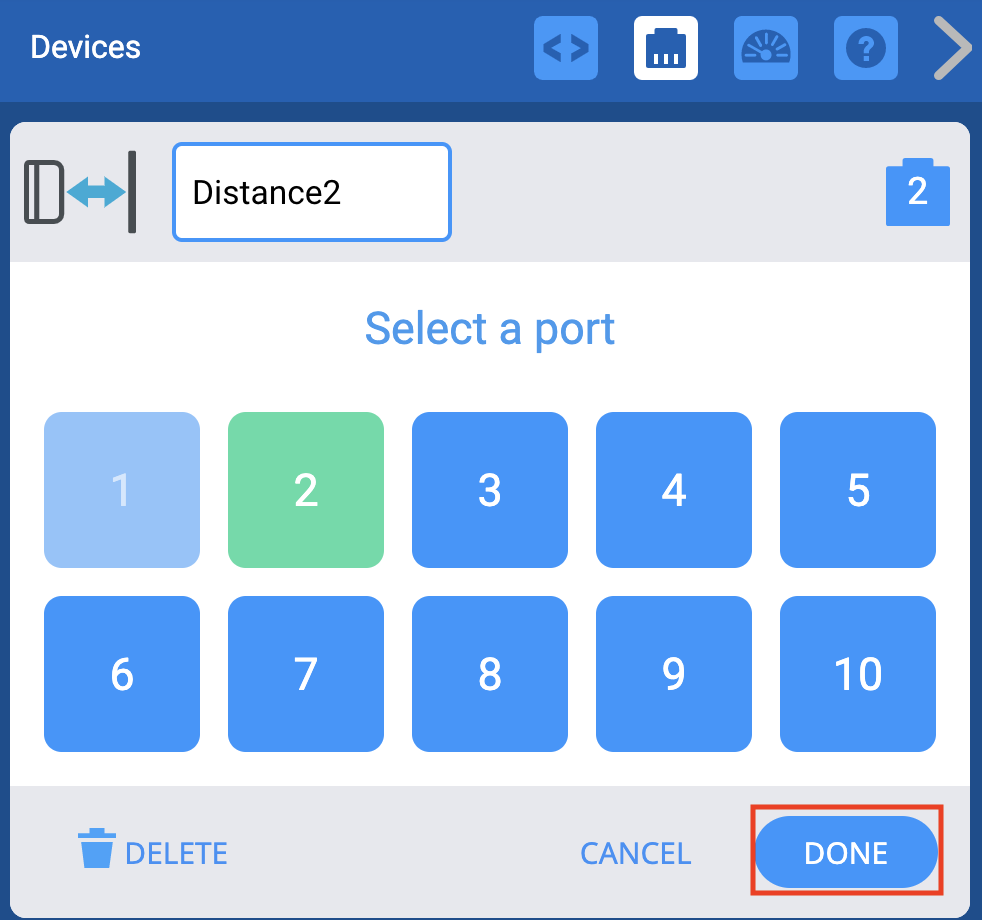

Tangkapan layar menu Pilih Port yang menunjukkan proses pemilihan Port untuk sensor Jarak.

Pilih port tempat sensor akan dipasang pada VEX EXP Brain. Port yang sudah dikonfigurasi untuk perangkat lain tidak akan tersedia. Setelah port dipilih, pilih “Selesai” untuk mengirimkan perangkat ke konfigurasi atau “Batal” untuk kembali ke menu Perangkat.

Catatan: Memilih “Batal” akan membatalkan perubahan apa pun yang telah Anda buat pada perangkat dan tidak akan menjadi bagian dari konfigurasi.

Mengubah Nomor Port Sensor

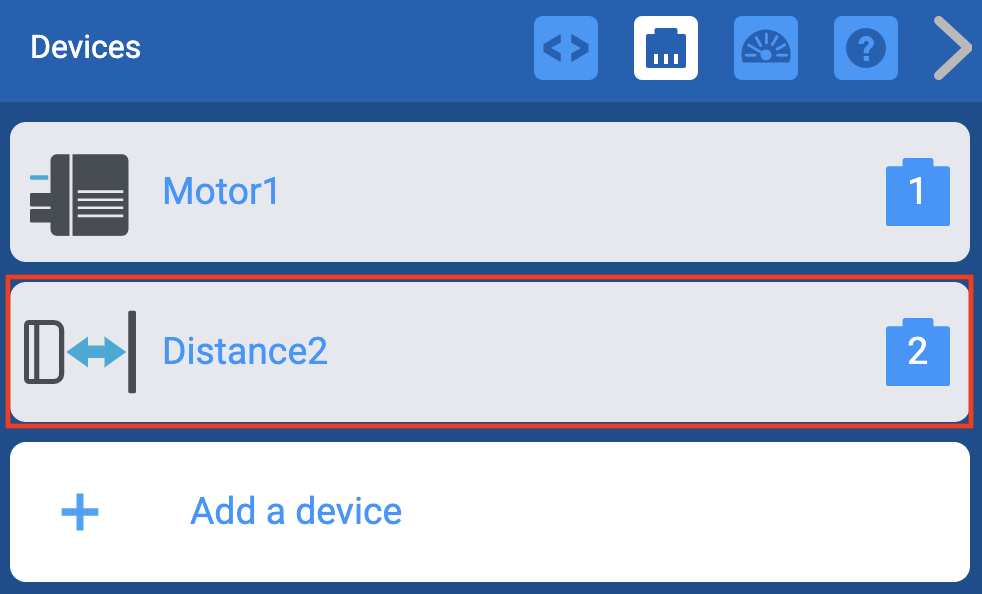

Menu Perangkat VEXcode EXP dengan sensor Jarak yang ditambahkan sebelumnya disorot.

Anda dapat mengubah nomor port untuk Sensor dengan memilih Sensor di jendela Perangkat.

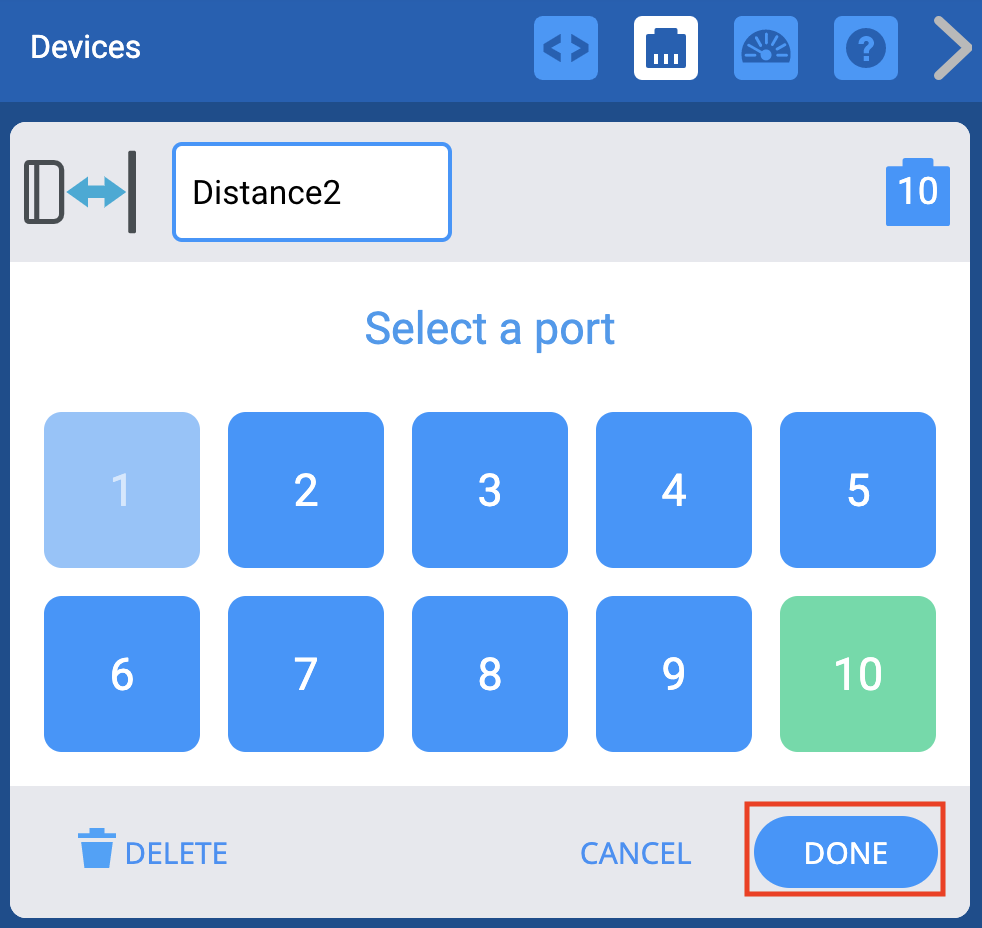

Menu Pemilihan Port Perangkat VEXcode EXP digunakan untuk mengubah nomor Port yang telah ditetapkan. Port yang dipilih akan berwarna hijau, dan setelah memilih port baru, pengguna dapat menekan Selesai untuk menyimpan perubahan.

Pilih port yang berbeda pada layar Pemilihan Port dan nomor port akan berubah menjadi hijau. Lalu pilih Selesai untuk mengirimkan perubahan.

Mengganti Nama Sensor

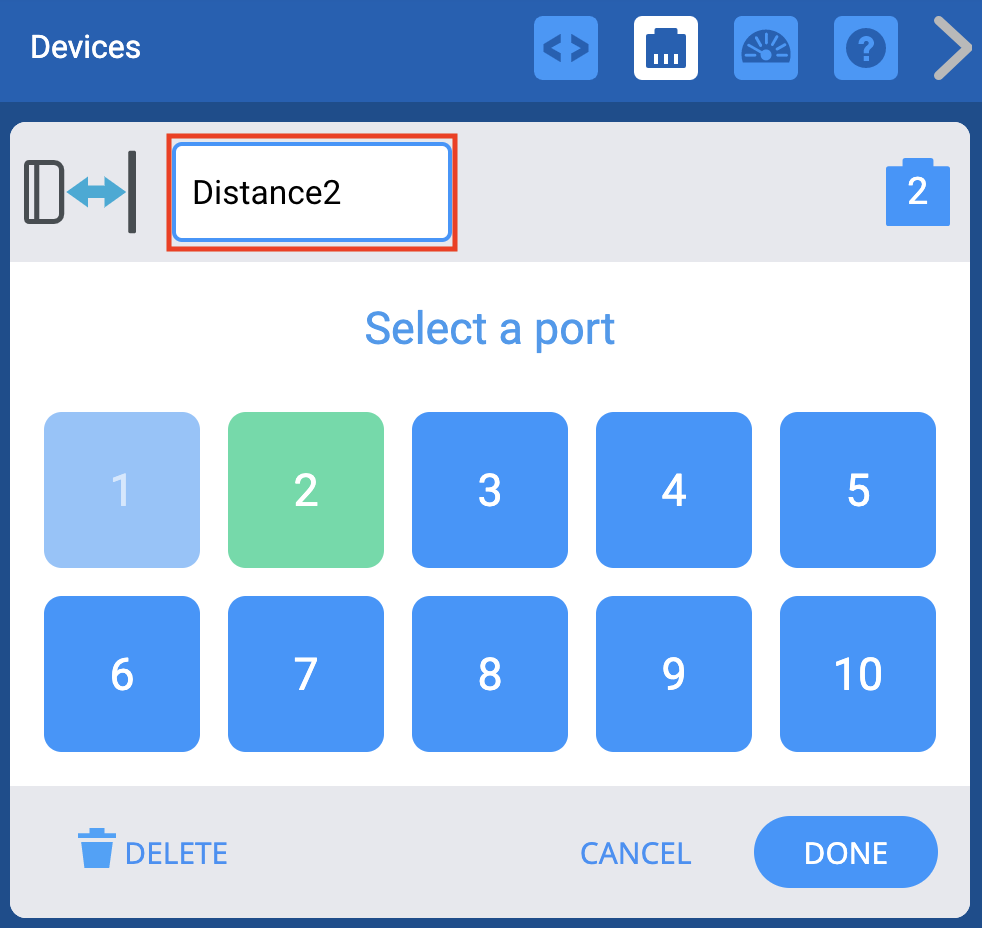

Jendela Perangkat VEXcode EXP dengan opsi Sensor Jarak ditampilkan. Di atas, nama sensor Jarak disorot untuk menunjukkan bahwa nama tersebut dapat diubah.

Anda juga dapat mengganti nama sensor dengan mengubah nama di kotak teks di bagian atas layar Pemilihan Port. Jika Anda memilih nama yang tidak valid, kotak teks akan disorot merah sebagai indikasi. Lalu pilih Selesai untuk mengirimkan perubahan perangkat ke konfigurasi.

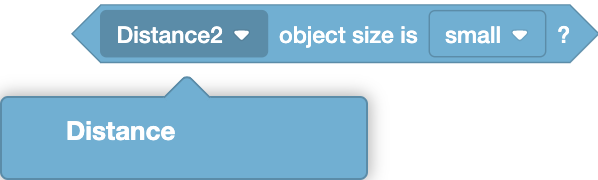

Ukuran Objek VEXcode EXP ditampilkan dengan menu tarik-turun Sensor Jarak terbuka. Nama baru sensor Jarak ditampilkan dalam menu, dalam contoh ini diberi nama Jarak.

Jika Anda mengubah nama sensor yang sudah digunakan dalam proyek Anda, Anda perlu memperbarui nama sensor di Blok ke nama baru menggunakan menu tarik-turun.

Menghapus Sensor

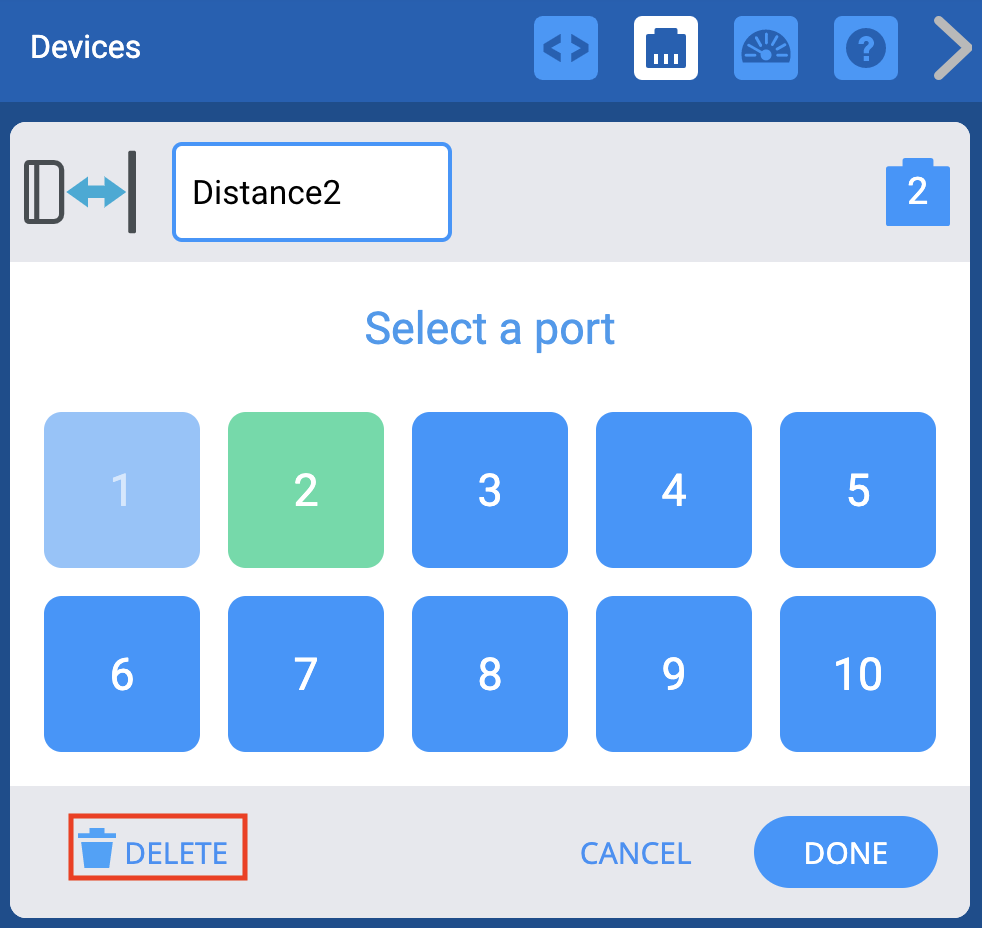

Menu Perangkat VEXcode EXP dengan opsi Sensor Jarak ditampilkan. Di bawah, tombol Hapus disorot.

Sensor juga dapat dihapus dengan memilih opsi “Hapus” di bagian bawah layar Pemilihan Port.

Catatan:Jika Anda menghapus sensor yang sudah digunakan dalam proyek Anda, proyek Anda tidak akan berfungsi sampai Anda juga menghapus blok yang menggunakan sensor yang dihapus.
