Anda dapat menggunakan Layar Perangkat di VEX EXP Brain untuk melihat data sensor untuk sensor yang terhubung.

Layar otak ditampilkan di menu Beranda dengan opsi Perangkat dipilih. Perangkat adalah pilihan ketiga di menu Beranda.

Gunakan tombol kiri dan kanan untuk menyorot opsi menu Perangkat, lalu tekan tombol Periksa untuk memilih Perangkat.

Layar otak ditampilkan di menu Perangkat tempat informasi dilaporkan dari perangkat yang terhubung secara real-time. Tiga tangkapan layar menunjukkan tombol Kanan digunakan untuk menavigasi dan memilih sensor Optik. Dalam contoh ini, Sensor Optik adalah opsi ketujuh dalam menu Perangkat.

Di menu Perangkat, Anda akan melihat perangkat yang terhubung pada robot Anda.

Gunakan tombol kiri dan kanan untuk menyorot sensor yang Anda inginkan, lalu tekan tombol Periksa untuk memilihnya.

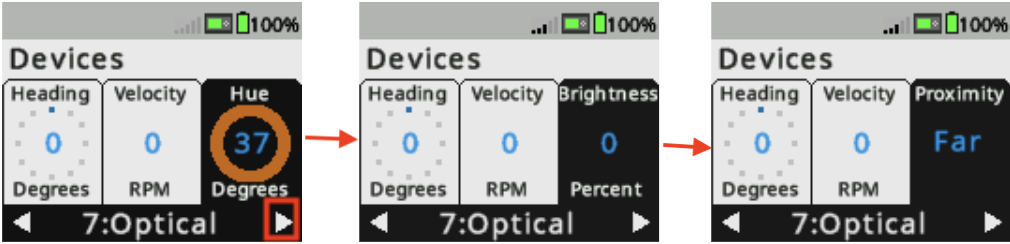

Layar otak ditampilkan di menu Perangkat dengan sensor Optik dipilih. Tiga tangkapan layar menunjukkan tombol Periksa digunakan untuk menggulir opsi data sensor Optik. Pertama, sensor melaporkan nilai Hue, lalu Brightness, dan kemudian Proximity.

Jika ada lebih dari satu tipe data yang dilaporkan oleh sensor, Anda dapat menggunakan tombol Periksa untuk menggulir opsi data sensor.

Pada gambar contoh ini, Sensor Optik dapat menunjukkan nilai rona, kecerahan, atau kedekatan.

Layar otak ditampilkan dengan Dashboard Sensor Optik yang dibuka dari menu Perangkat. Informasi ditampilkan tentang sensor seperti Hue, LED, Brightness, Proximity, dan Smart Port sensor.

Terus tekan tombol Periksa hingga Anda melihat tampilan Layar Perangkat yang diinginkan untuk sensor yang Anda pilih.

Gambar contoh ini menunjukkan Layar Perangkat untuk Sensor Optik. Layar Perangkat menunjukkan port tempat Sensor Optik terhubung, serta nilai rona, warna, LED, kecerahan, dan data kedekatan.
