Menggunakan VEX IQ (generasi pertama)? Lihat artikel ini.
Perhatikan ada dua lampu indikator berbeda pada Pengendali VEX IQ (generasi ke-2).
Daya LED

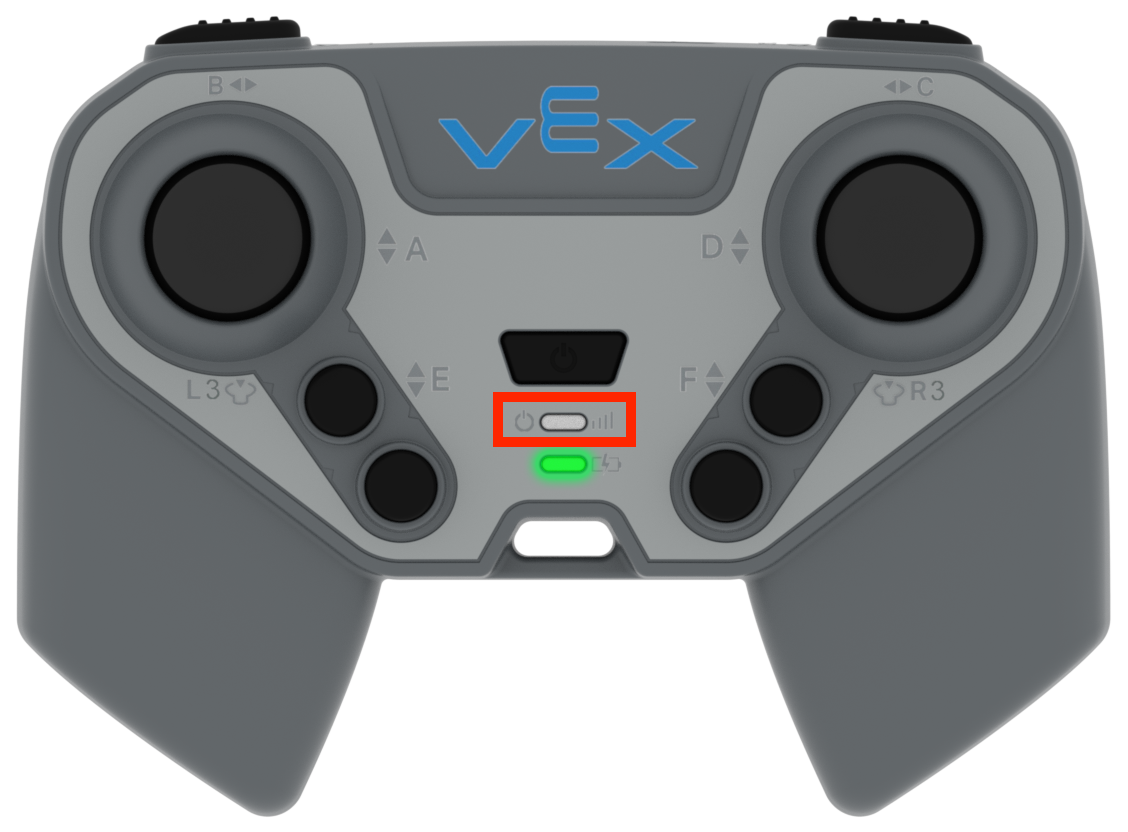

Lampu indikator pertama disebut LED Daya.
Ada tiga kemungkinan warna LED Daya untuk menunjukkan status Baterai Pengendali VEX IQ dan Tautan Radio VEX IQ:
| Daya LED Warna | Status Pengendali | Status Baterai Pengontrol | |
|---|---|---|---|
|
|
Hijau Padat | Pengontrol AKTIF - TIDAK dipasangkan dengan Otak | Tingkat Baterai Pengontrol mencukupi |
|
|
Berkedip Hijau | Pengontrol AKTIF - Dipasangkan dengan Otak | Tingkat Baterai Pengontrol mencukupi |
|
|
Kuning Padat | Berpasangan Secara Aktif | |
|
|
Merah Padat | Pengontrol AKTIF | Level Baterai Pengontrol Rendah |
|
|
Berkedip Merah | Pengontrol AKTIF - Dipasangkan dengan Otak | Level Baterai Pengontrol Rendah |
|
|
Berkedip Merah Cepat | Firmware pada pengontrol Anda gagal dimuat. Lihat artikel ini. | T/A |
Jika Pengendali tidak terhubung secara nirkabel ke VEX IQ Brain, lihat artikel ini untuk informasi lebih lanjut tentang pemasangan Pengendali VEX IQ (generasi ke-2) dan Brain secara nirkabel.
LED pengisian daya

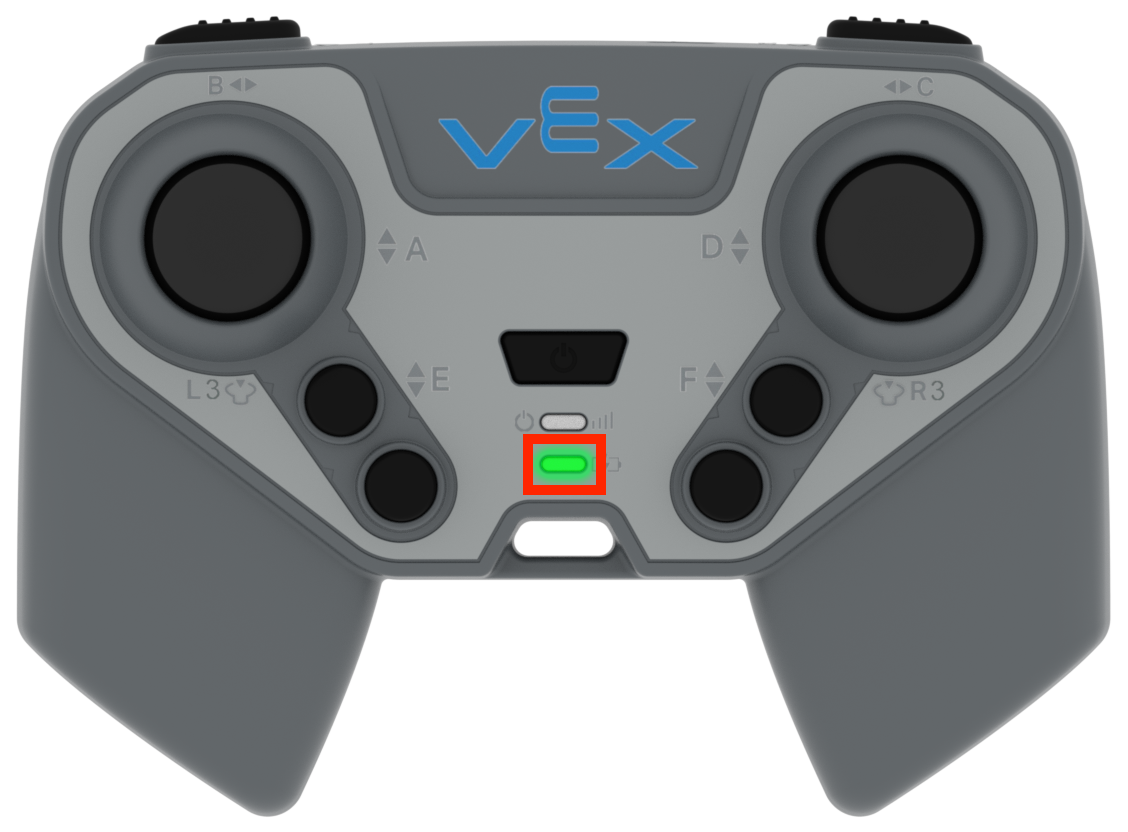

Yang kedua disebut Charge LED. LED ini hanya akan menyala ketika Pengendali dicolokkan ke pengisi daya.
Ada tiga kemungkinan warna untuk LED Pengisian Daya: hijau, merah, dan abu-abu.
| Pengisian Warna LED | Status | |
|---|---|---|
|
|
Hijau Padat | Baterai Pengontrol terisi penuh |
|
|
Merah Padat | Pengisian Baterai Pengontrol sedang berlangsung |
|
|
Berkedip Merah | Kesalahan Baterai Pengontrol |
|
|
Mati | Tidak mengisi daya |
Lihat artikel ini untuk informasi tentang cara mengisi daya Pengendali VEX IQ (generasi ke-2).
