VEXcode V5 memiliki perangkat Digital Masuk 3-kabel dan perangkat Digital Keluar 3-kabel.

Apa Itu Digital In/Digital Out

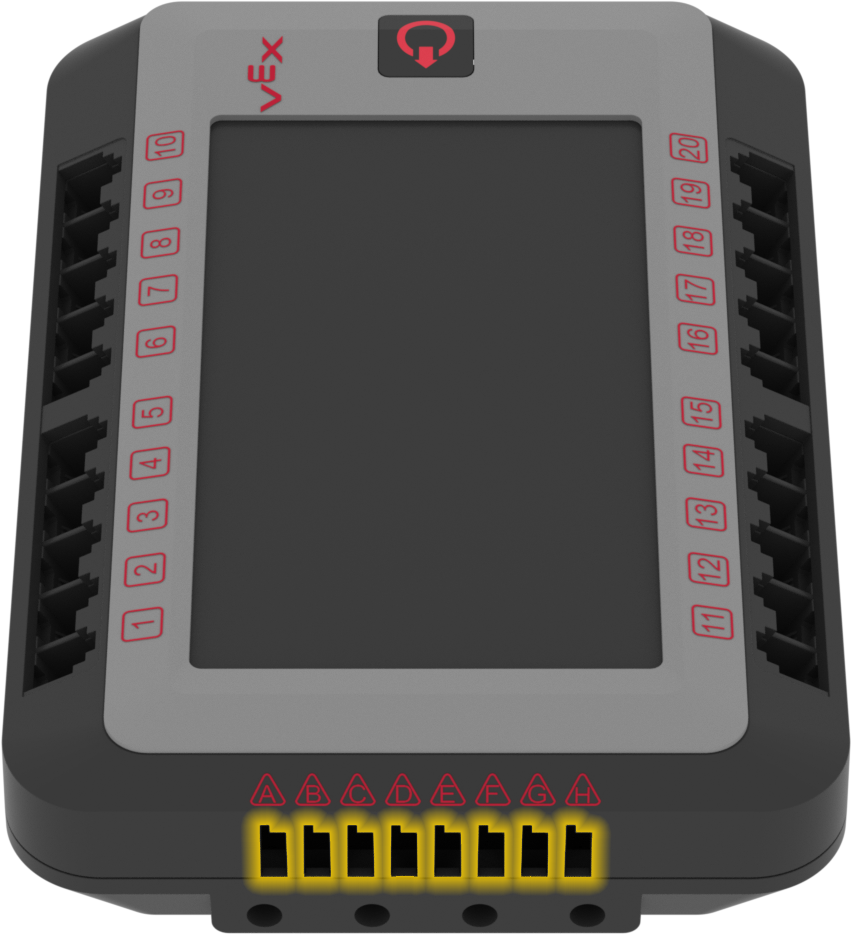

Diagram Perangkat V5 3-Wire, mengilustrasikan koneksi dan komponen untuk aplikasi robotika, menyoroti tata letak kabel dan spesifikasi perangkat untuk integrasi yang efektif.

Digital In/Digital Out merujuk pada sinyal masukan digital yang diterima ke dalam port 3-kabel V5 Robot Brain dan sinyal keluaran digital yang dikirim keluar dari port 3-kabel V5 Robot Brain.

Diagram Perangkat V5 3-Wire yang menunjukkan koneksi dan komponen, mengilustrasikan pengaturan dan fungsionalitas sistem V5 untuk aplikasi robotika.

Masukan Digital: Masukan digital mendeteksi apakah tegangan di atas/di bawah ambang batas tertentu. Jika tegangannya lebih tinggi, V5 Robot Brain akan mendeteksi masukan digital sebagai tinggi. Jika tegangannya lebih rendah, V5 Robot Brain akan mendeteksi masukan digital sebagai rendah.

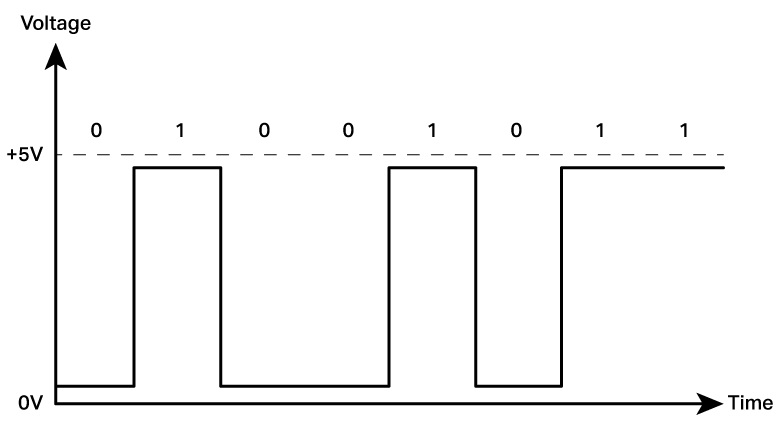

Diagram yang mengilustrasikan konfigurasi keluaran digital untuk perangkat V5 3-kabel, yang menunjukkan koneksi dan tata letak komponen.

Keluaran Digital: Keluaran digital memungkinkan Anda mengontrol voltase dengan V5 Brain. Jika Otak V5 memerintahkan keluaran menjadi tinggi, keluaran akan menghasilkan tegangan 5 volt. Jika Otak V5 memerintahkan keluarannya rendah, ia tidak mengeluarkan tegangan apa pun.

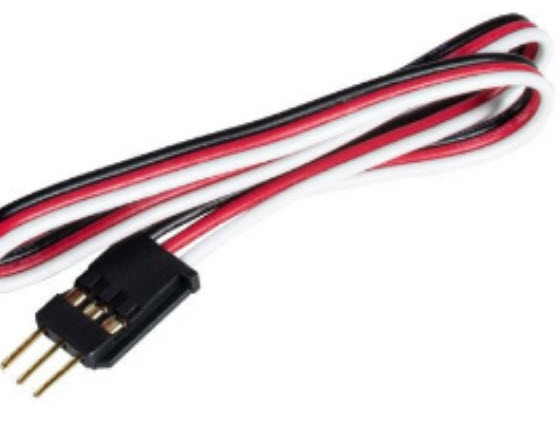

Diagram yang mengilustrasikan konfigurasi kabel untuk perangkat V5 3-kawat, menunjukkan sambungan dan label untuk pemasangan dan pengaturan yang tepat.

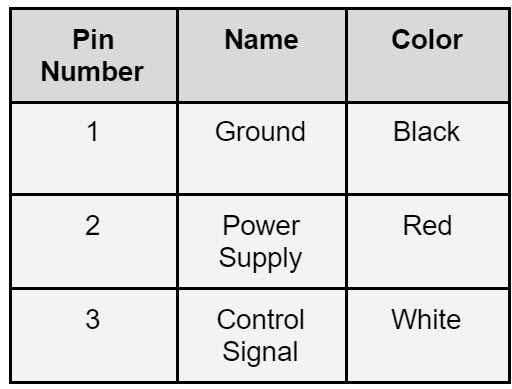

Kode Warna:

Bagan warna untuk Perangkat V5 3-Wire, menampilkan berbagai warna kabel dan fungsinya yang sesuai, membantu pengguna dalam mengidentifikasi dan menghubungkan komponen dengan benar.

Menggunakan Digital In

Ikon yang mewakili Perangkat V5 3-Wire, mengilustrasikan desain dan fungsionalitas perangkat untuk pengguna dalam kategori V5.

Perangkat VEXcode V5 Digital In ditujukan untuk digunakan oleh pengguna tingkat lanjut.

Diagram Perangkat V5 3-Wire, mengilustrasikan koneksi dan komponen yang terlibat dalam sistem V5, menyoroti fitur dan fungsionalitas utama bagi pengguna.

Salah satu penggunaan perangkat Digital In adalah untuk komunikasi Digital In/Digital Out antara dua Robot Brain V5.

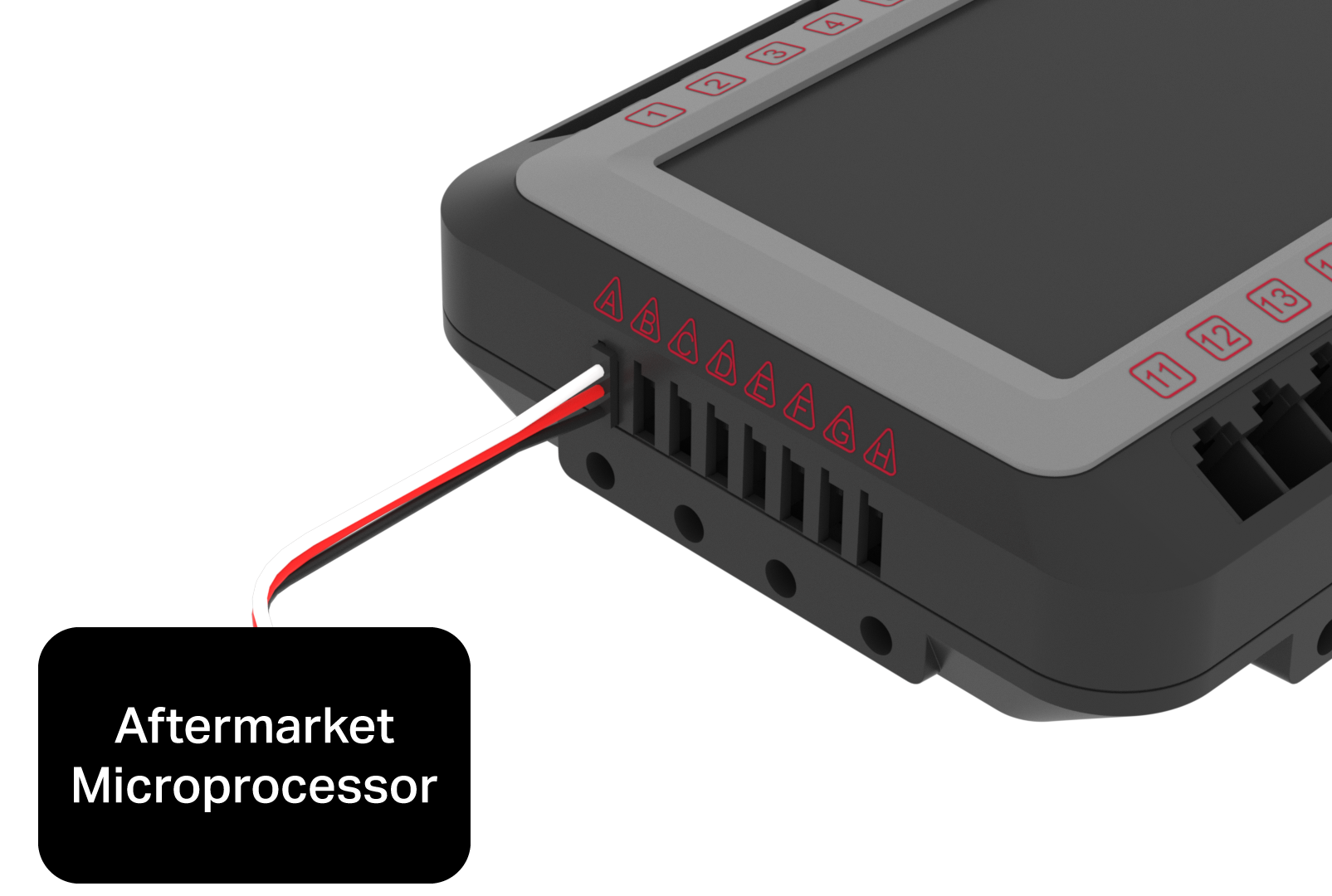

Diagram Perangkat V5 3-Wire yang menunjukkan koneksi dan komponen, mengilustrasikan pengaturan dan fungsionalitas untuk sistem robotika VEX.

Perangkat Digital In juga dapat digunakan untuk komunikasi Digital In/Digital Out dengan mikroprosesor purnajual.

Semua sensor digital yang tersedia untuk sistem VEX V5 memiliki perangkat sensor yang disediakan di jendela konfigurasi perangkat VEXcode V5. Sensor ini harus menggunakan perangkat sensor VEXcode V5 spesifiknya dan bukan perangkat Digital In.

Menggunakan Digital Out

Ikon yang mewakili Perangkat V5 3-Wire dalam Deskripsi Kategori V5, yang mengilustrasikan fungsionalitas perangkat dan jenis koneksi.

Perangkat VEXcode V5 Digital In ditujukan untuk menyediakan kontrol level logika 5 volt ke perangkat eksternal atau memasok sinyal komunikasi keluar untuk komunikasi Digital In/Digital Out.

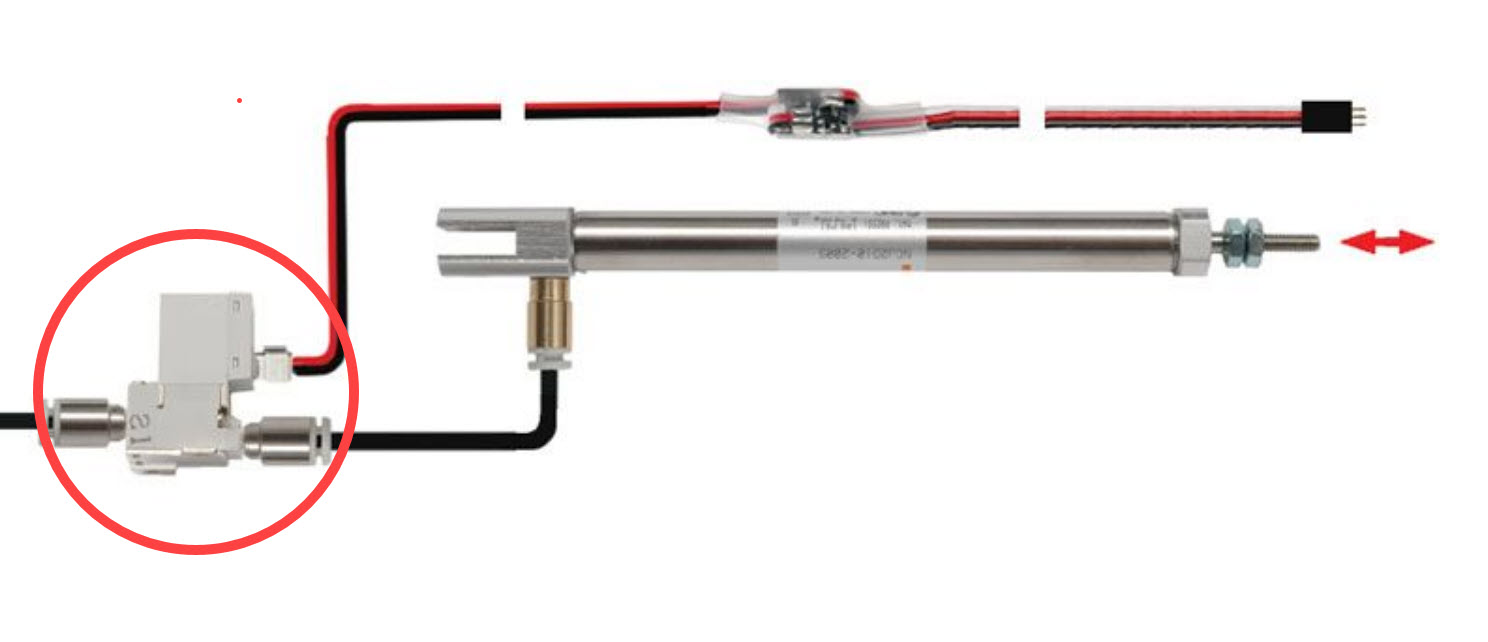

Katup solenoida pneumatik yang digunakan dalam perangkat V5 3-kawat, memiliki desain ringkas dengan konektor listrik dan port pneumatik, menggambarkan penerapannya dalam sistem robotika dan otomasi.

Perangkat VEXcode V5 Digital Out dapat digunakan untuk mengaktifkan katup solenoid pneumatik yang akan mengontrol aliran udara untuk sistem pneumatik VEX .

Untuk informasi lebih lanjut tentang Konfigurasi perangkat Digital In dan Digital Out di VEXcode V5, lihat artikel ini dari VEX Library.
