Pengontrol Drone VEX AIR memungkinkan Anda untuk merekam video dan mengambil gambar dari umpan kamera Sensor Penglihatan pada Drone VEX AIR. Artikel ini akan menjelaskan cara menangkap file-file tersebut, meninjau file-file tersebut di pengontrol, dan mengakses file-file tersebut di komputer Anda.

: Kamera drone AIR tidak boleh digunakan untuk merekam siswa, staf pengajar, atau lingkungan sekolah tanpa izin yang sesuai. Segala bentuk perekaman penerbangan harus dilakukan sesuai dengan kebijakan privasi sekolah.

Mengambil Gambar dan Video

Ada tiga cara berbeda untuk mengambil gambar dan video dengan drone dan pengendalinya.

Menggunakan Tombol pada Layar Kontroler

Layar Controller menampilkan tampilan kamera ke bawah pada layar utama, dengan tombol Eye di pojok kanan bawah disorot, menunjukkan opsi untuk mengambil gambar dari Vision Sensor ke bawah.

Ikon mata di pojok kanan bawah antarmuka pengontrol memungkinkan Anda untuk menangkap umpan kamera Vision Sensor yang menghadap ke depan atau ke bawah.

Pelajari lebih lanjut tentang opsi pada antarmuka pengontrol di artikel ini.

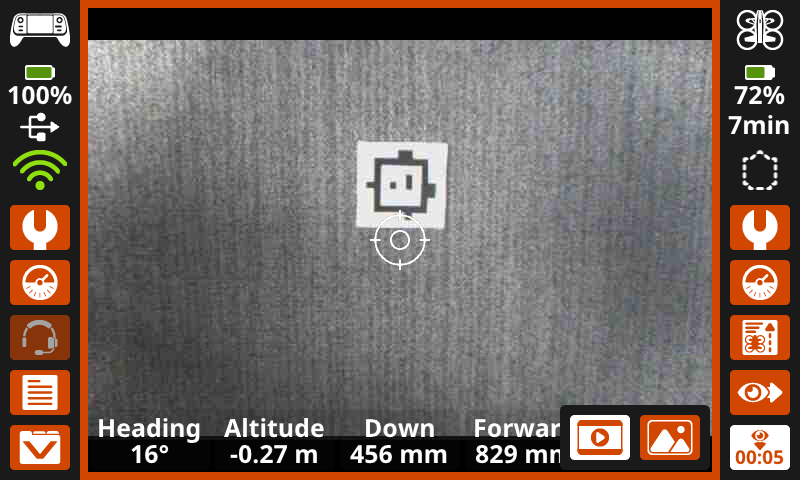

Gambar yang sama seperti sebelumnya, menunjukkan layar tengah yang disorot dalam kotak oranye, dan penghitung waktu yang menunjukkan 5 detik di sudut kanan bawah, yang menandakan video sedang direkam.

Saat merekam video, layar akan menyorot warna oranye dan penghitung waktu perekaman akan muncul pada kamera yang sedang direkam di sudut kanan bawah, seperti yang ditunjukkan di sini.

Saat mengambil gambar, layar akan menyorot warna putih saat foto diambil.

Menggunakan Proyek default_fly

Tampilan Layar Pengguna dari Proyek Fly Default dengan tombol 9 dan 10 untuk Foto Maju dan Foto Mundur yang disorot di layar.

Saat menggunakan proyekdefault_fly, Anda dapat mengambil gambar dari Vision Sensor yang menghadap ke depan atau ke bawah menggunakan tombol yang ditentukan pada layar atau pengontrol.

Menggunakan Perintah di VEXcode AIR

Gambar berdampingan dari blok kamera di sebelah kiri dan perintah Python kamera yang analog di sebelah kanan, diambil dari toolbox VEXcode AIR.

Anda juga dapat menggunakan perintah kamera dalam proyek VEXcode AIR untuk merekam video atau mengambil gambar dari kedua kamera.

Lihat Referensi API VEXcode untuk VEX AIR untuk mempelajari lebih lanjut tentang blok kamera dan perintah Python.

Melihat File pada Controller

Anda dapat melihat pratinjau rekaman dan gambar Anda pada pengontrol sebelum mengekspor ke perangkat Anda dengan melihatData Misi.

Layar pengontrol, menampilkan tampilan kamera dari atas di tengah, dengan tombol Data Misi di sudut kiri bawah disorot.

Pilih ikon Mission Data di pojok kiri bawah layar untuk membuka Data Misi Sebelumnya.

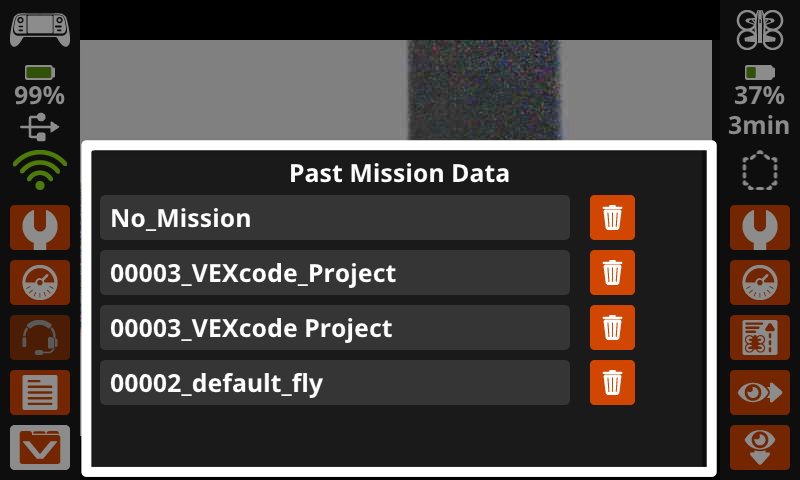

Gambar yang sama seperti sebelumnya, sekarang menunjukkan menu Data Misi Sebelumnya terbuka di atas tampilan kamera yang menghadap ke bawah.

Pilih folder yang diinginkan untuk melihat gambar atau video yang diambil selama misi tersebut.

Nama folder menunjukkan proyek apa yang sedang dijalankan saat Data Misi direkam. 'Tidak Ada Misi' menunjukkan bahwa drone tersebut dalam keadaan diam dan tidak menjalankan proyek apa pun.

Gambar yang sama seperti sebelumnya, dengan daftar file data misi Proyek VEXcode. Di sebelah kanan setiap nama file terdapat ikon tempat sampah.

Semua gambar dan video akan muncul sebagai opsi file di dalam folder data misi yang sesuai. Pilih file untuk membukanya di layar pengontrol.

File juga dapat dihapus dengan memilih ikon .

Layar pengontrol menampilkan video yang direkam, dengan tulisan video_0.avi di bagian atas dan tombol untuk maju, jeda, dan mundur disorot di bagian bawah layar.

Gunakan tombol di bagian bawah layar untuk memutar video dan menelusuri semua gambar dan video yang terekam dalam file tersebut.

Gambar yang sama seperti sebelumnya, dengan tombol x berwarna oranye di pojok kanan atas layar disorot.

Pilih X di pojok kanan atas untuk keluar dan kembali ke folder Data Misi.

Mengambil File dari Controller

Pengontrol drone VEX AIR ditunjukkan terhubung ke laptop menggunakan kabel USB. Kabel tersebut dicolokkan ke port USB-A pada kontroler.

Untuk mengakses gambar dan video yang diambil dari pengontrol di perangkat Anda, pastikan pengontrol terhubung ke perangkat Anda.

Tangkapan layar folder manajemen file perangkat, dengan perangkat Tanpa Nama disorot.

Dengan menggunakan sistem manajemen file komputer Anda (Finder, File Explorer, dll.), temukan pengontrolnya.

Untuk memudahkan identifikasi perangkat lepas pasang mana yang merupakan pengontrol, matikan lalu hidupkan kembali pengontrol sambil melihat daftar perangkat yang terhubung ke komputer Anda.

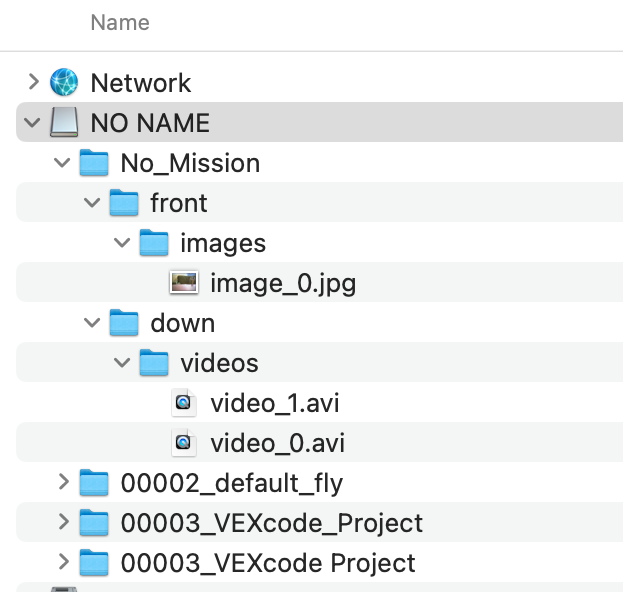

Tangkapan layar sistem manajemen file perangkat yang menunjukkan perangkat Tanpa Nama yang diperluas dengan semua file data misi yang tersedia dalam daftar bertingkat.

Di dalam folder ini Anda akan melihat folder yang sama seperti yang ditemukan di menu Data Misi Sebelumnya pada kontroler. Unduh file yang diinginkan ke perangkat Anda.

Catatan Gambar disimpan sebagai .jpg dan video disimpan sebagai file . File-file ini mungkin perlu dikonversi agar kompatibel dengan perangkat Anda.
