Setiap tahun, Hero Bot dirancang dari V5 Competition Starter Kit untuk menyediakan titik awal bagi tim untuk memainkan permainan VEX V5 Robotics Competition (V5RC) terkini. Hero Bots dirancang menggunakan bagian-bagian Competition Kit sedemikian rupa sehingga robot dapat dibongkar pada akhir musim dan dibuat menjadi Hero Bot tahun berikutnya dengan Kit yang sama.

Tim yang berpengalaman mampu dengan cepat merakit robot untuk menyelidiki dinamika permainan. Tim baru dapat menggunakan Hero Bot untuk mempelajari keterampilan membangun yang berharga dan memiliki robot yang dapat mereka sesuaikan untuk bersaing di awal musim.

Dex adalah Bot Pahlawan untuk V5RC Push Back 2025-2026. Lihat halaman ini untuk informasi lebih lanjut tentang permainan dan cara memainkannya.

Untukpermainan yang digunakan di seluruh artikel, dan informasi lebih rinci tentang aturan permainan dan penilaian, Manual Permainan untuk V5RC Push Back.

Membangun Bot Pahlawan

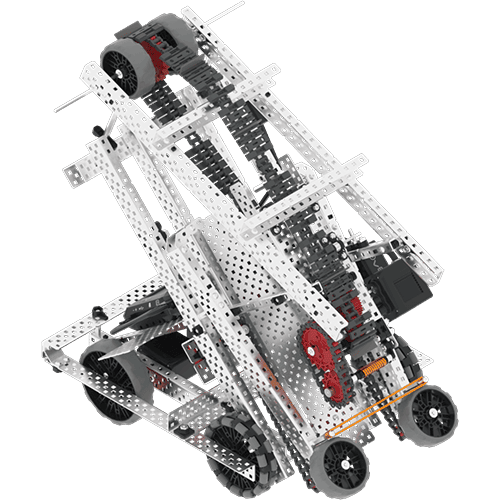

Tampilan sudut dari rakitan V5 Dex Hero Bot.

Anda dapat mengikuti petunjuk pembuatan untuk membuat Dex, Hero Bot musim ini, dari V5 Competition Starter Kit Anda.

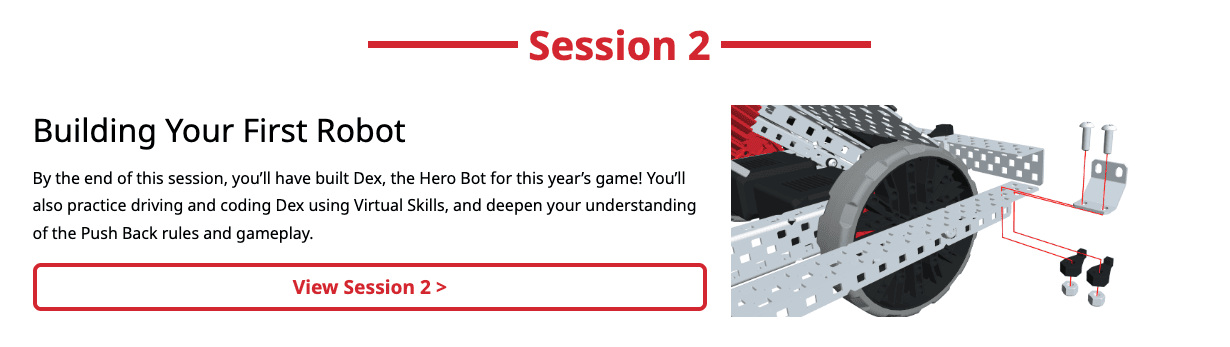

Tangkapan layar deskripsi Sesi 2 dari Kompetisi 101: V5RC Push Back STEM Lab, menunjukkan langkah dari instruksi pembuatan di sebelah kanan. Deskripsi di sebelah kiri berbunyi Membangun Robot Pertama Anda: Pada akhir sesi ini, Anda akan membangun Dex, Robot Pahlawan untuk permainan tahun ini!

Untuk saran tentang cara memecah pembangunan dalam tim Anda, lihat Sesi 2: Membangun Robot Pertama Anda, dari Kompetisi 101: Unit Lab STEM V5RC Push Back. Aktivitas sesi ini dibagi menjadi eksplorasi berbasis stasiun, sehingga semua anggota tim dapat terlibat saat setiap tahap Dex dibangun.

Kemampuan Penilaian

Ada banyak cara untuk mencetak gol di V5RC Push Back! Tonton video di halaman ini untuk ikhtisar penilaian dan permainan. Baca Buku Panduan Permainan untuk informasi lebih rinci tentang penilaian.

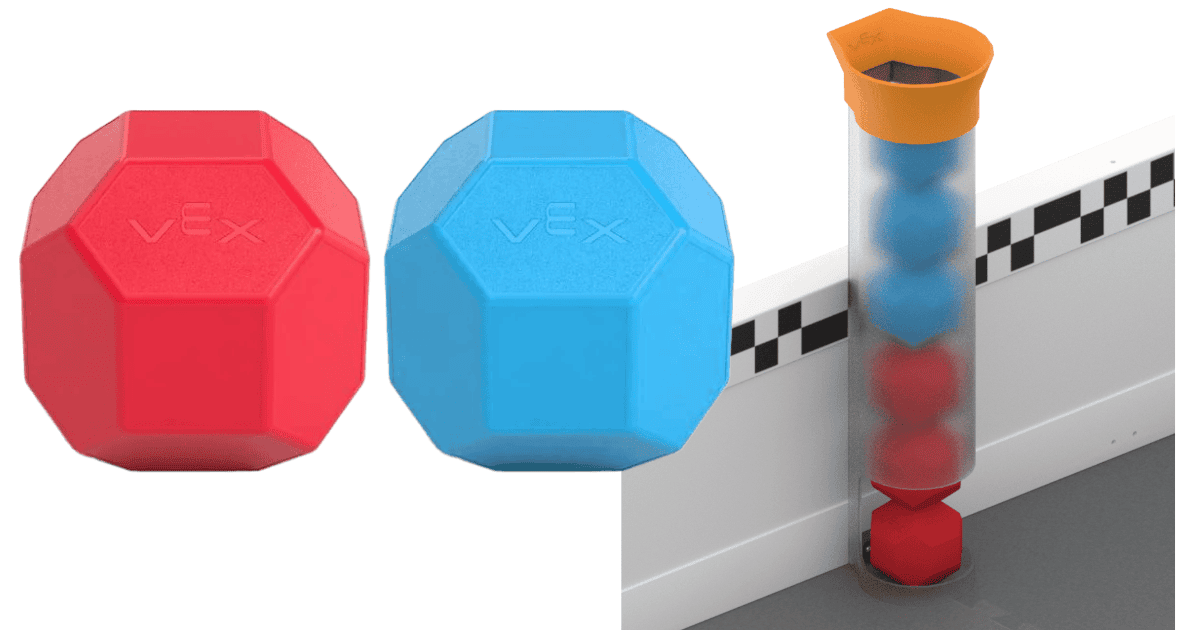

Potongan-potongan permainan balok untuk permainan V5RC Push Back ditampilkan di dalam Loader.

Blok

Dex memperoleh poin dengan mencetak Blok di empat Gawang di Lapangan Push Back V5RC. Dex dapat mengambil Blok menggunakan Intake-nya dan mengirimkannya ke Goal menggunakan Conveyor-nya. Blok-blok terletak di Lapangan dan di Loader di sepanjang dinding Lapangan.

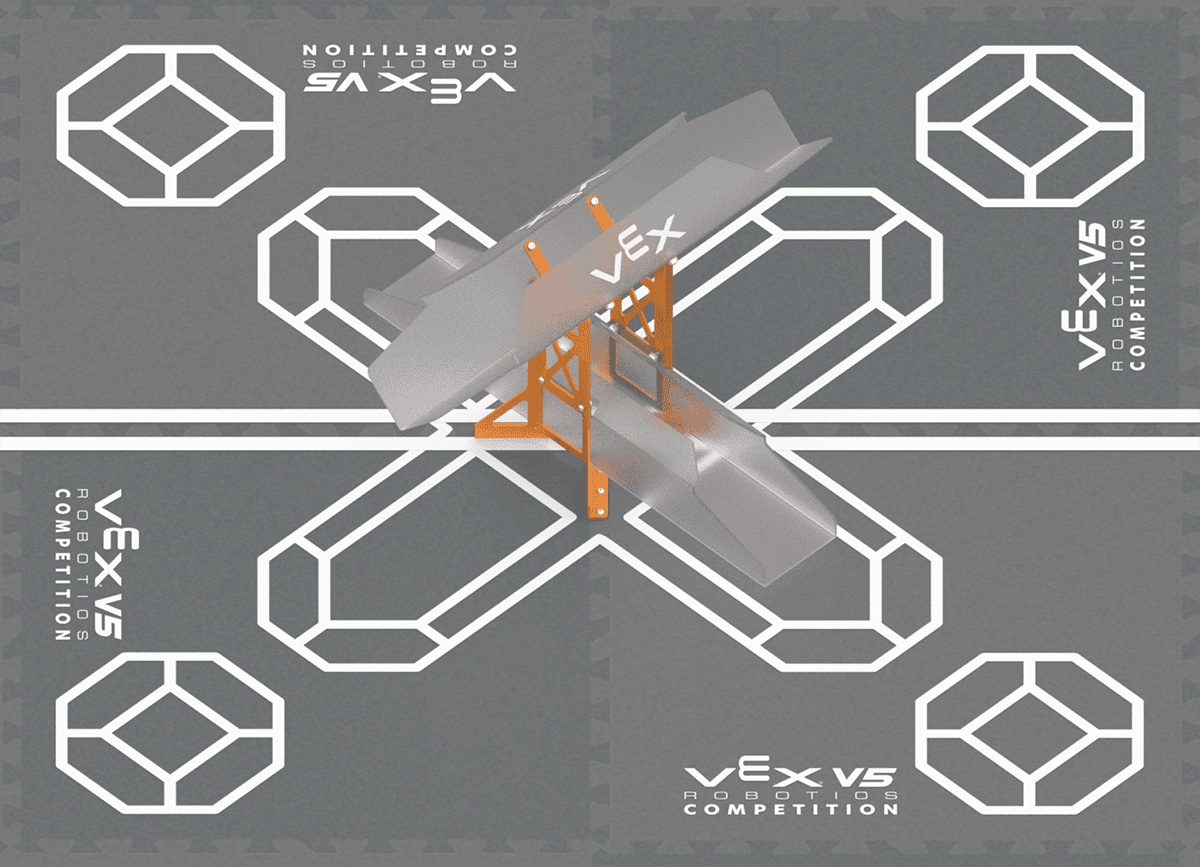

Gawang tengah ditampilkan pada lapangan permainan V5RC Push Back.

Sasaran Pusat

Gawang Tengah terletak di tengah Lapangan. Sasaran Tengah memiliki bagian atas dan bawah tempat Dex dapat mencetak Blok. Setiap bagian dapat menampung hingga tujuh Blok pada satu waktu. Aliansi dapat memperoleh poin tambahan dengan memiliki kendali mayoritas di salah satu Pusat Sasaran.

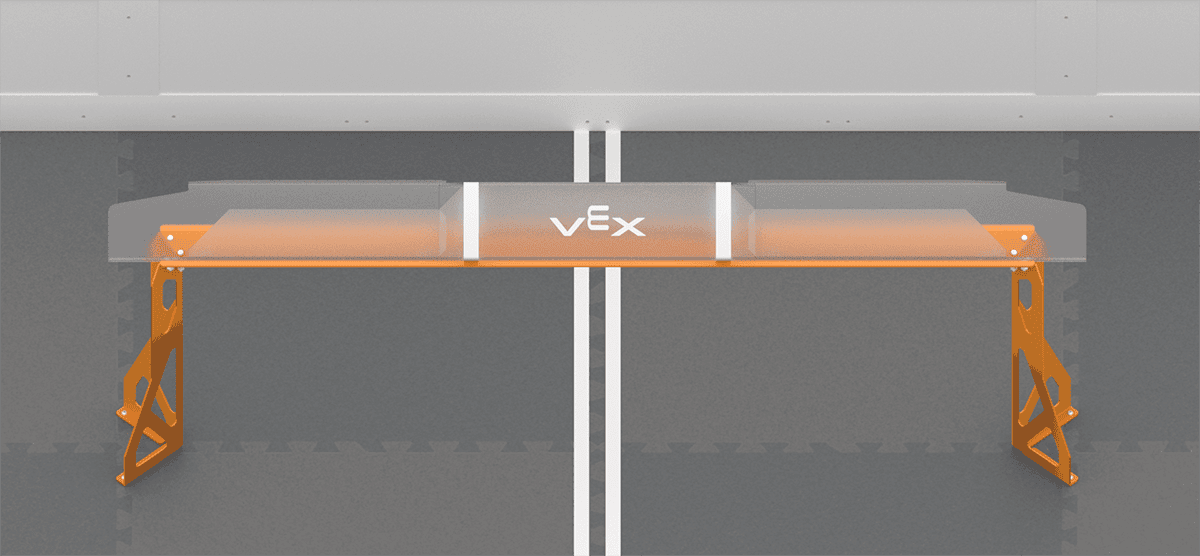

Gawang Jauh ditampilkan pada lapangan permainan V5RC Push Back.

Tujuan Jangka Panjang

Gawang Panjang terletak di kedua sisi Lapangan. Masing-masing Sasaran Panjang dapat menampung hingga 14 Blok pada satu waktu. Gawang Panjang memiliki bagian tengah yang ditandai. Aliansi yang memiliki Blok terbanyak di bagian tengah Sasaran Panjang dapat memperoleh poin tambahan.

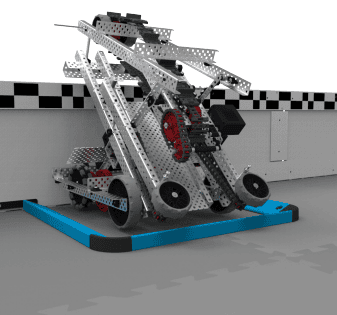

Dex Hero Bot terlihat terparkir di Zona Taman Aliansinya.

Zona Taman

Selama saat-saat terakhir pertandingan, Dex dapat Parkir di Zona Parkir Aliansi yang sesuai untuk mendapatkan poin tambahan. Dua Hero Bot mampu masuk ke Zona Taman.

Fitur Desain

Dex dimaksudkan menjadi titik awal untuk robot kompetisi, yang dirancang untuk membantu siswa, guru, dan pelatih dengan cepat membangun robot untuk mulai memahami permainan. Dengan demikian, Dex dapat digerakkan dengan program Drive bawaan pada V5 Brain. Ia dapat menyelesaikan beberapa, tetapi tidak semua, tugas dalam Game V5RC Push Back.

Bot Pahlawan ini memiliki beberapa fitur utama yang memungkinkannya menyelesaikan tugas dalam permainan:

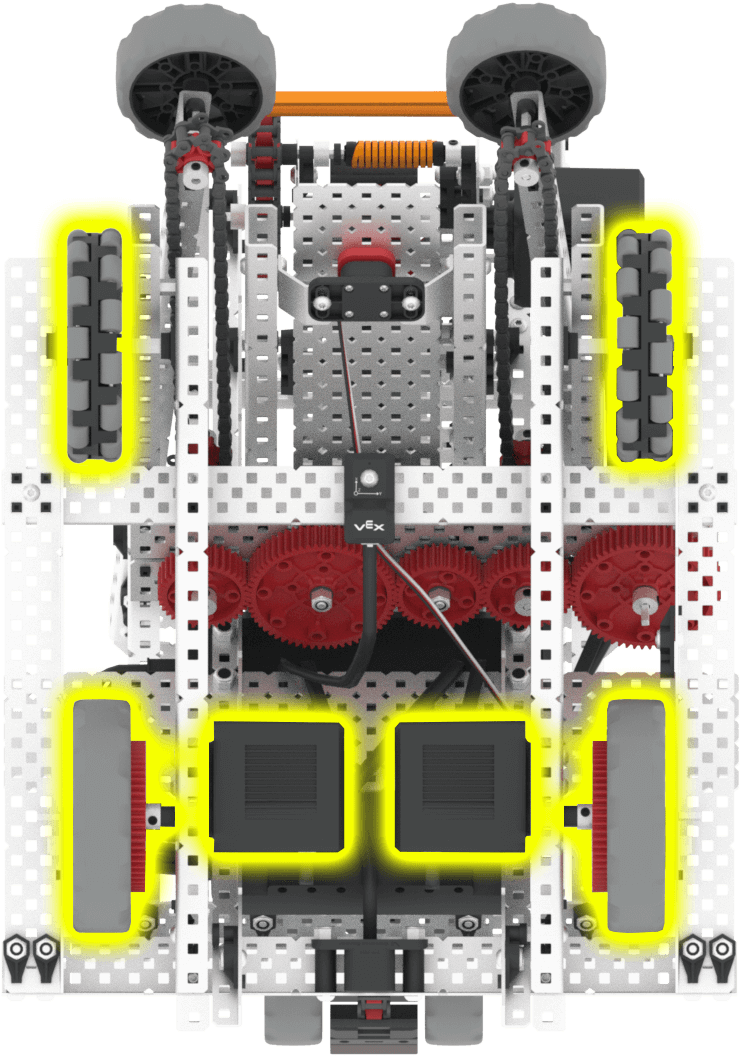

Tampilan dari bawah rangka Dex untuk menyoroti 2 motor yang menggerakkan 2 roda penggeraknya secara langsung.

Sistem Penggerak 2-Motor

Dex memiliki empat roda, dua motor penggerak, yang memungkinkan Hero Bot bermanuver dengan mudah di sekitar medan V5RC Push Back.

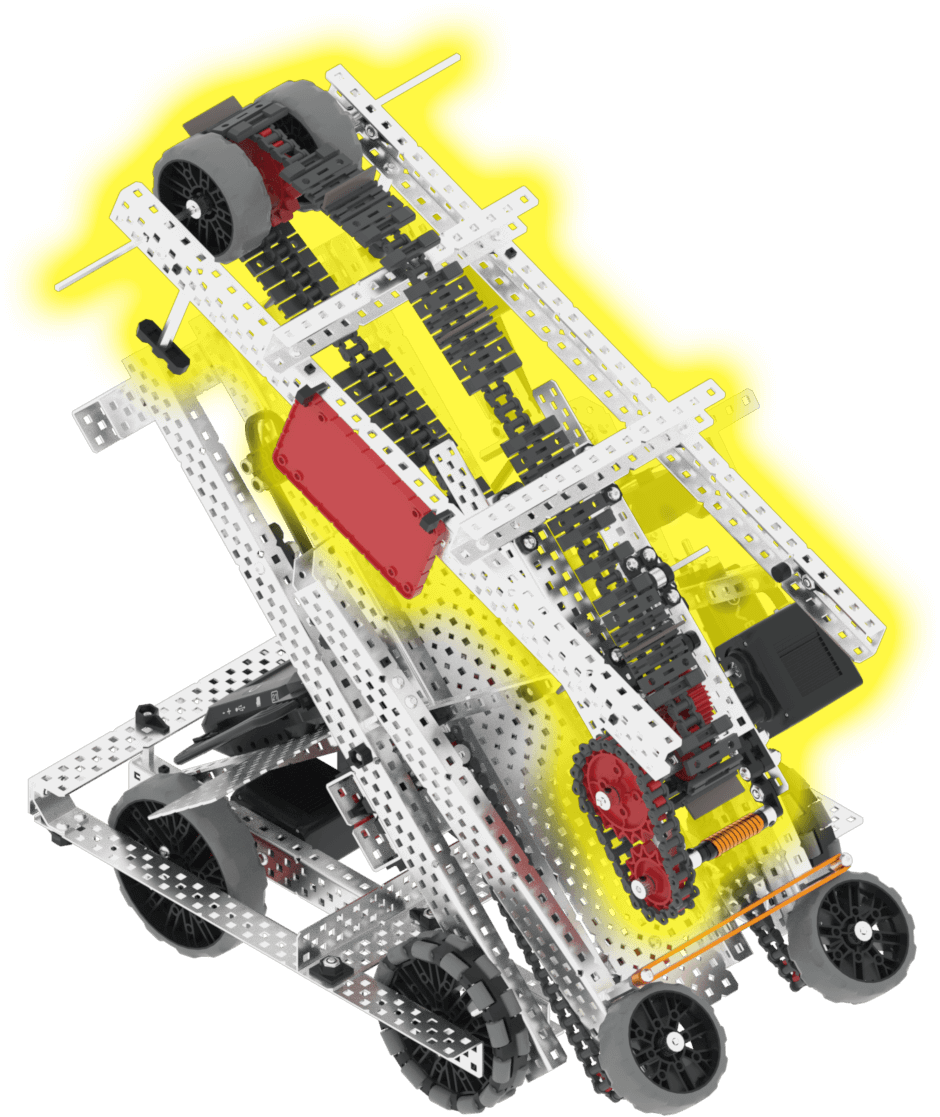

Tampilan depan Dex, dengan mekanisme konveyornya yang disorot.

Konveyor

Sistem Konveyor pada Dex menggunakan berbagai macam Rantai Penghubung beserta Sisipan Sabuk Konveyor. Ini membantu Hero Bot mengangkat Blok di Lapangan dan memasukkannya ke dalam empat Sasaran yang berbeda. Sisipan menahan Blok pada tempatnya saat bergerak melalui Sabuk Konveyor untuk dicetak.

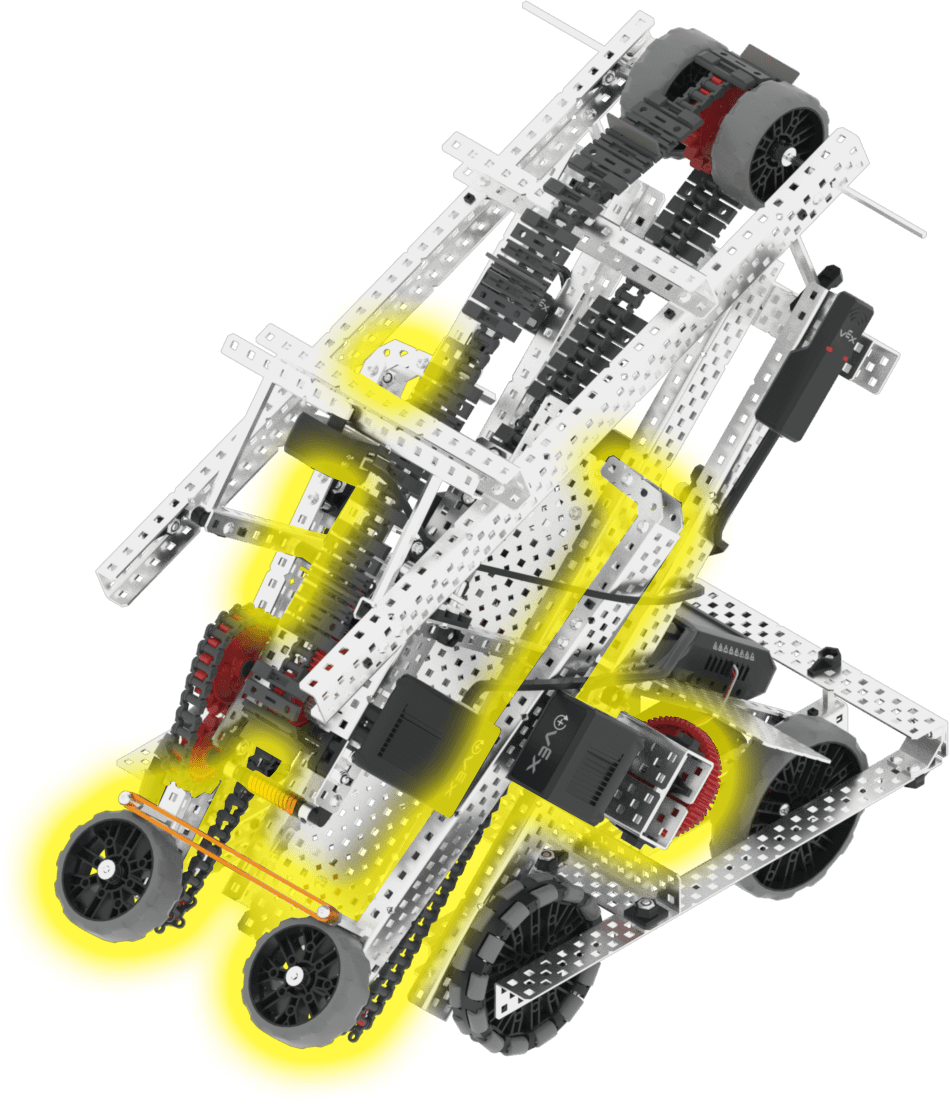

Tampilan depan Dex, dengan mekanisme pemasukan roda gigi yang disorot di bawah konveyor.

Asupan Rangkaian Gigi

Intake Dex menggunakan beberapa rangkaian roda gigi, karet gelang, dan rantai untuk menangkap Blok di Lapangan dan mengangkatnya cukup tinggi dari tanah untuk mencapai Konveyor. Tautan rantai didukung oleh rangkaian roda gigi, dan menggerakkan roda 2,75”, yang semuanya ditenagai oleh satu motor.

Memodifikasi Dex

Dex dapat dimodifikasi untuk meningkatkan kinerjanya berdasarkan strategi tim Anda. Misalnya, kemampuan Dex untuk meraih Blok dapat dibuat lebih efektif dengan memodifikasi pemasukan.

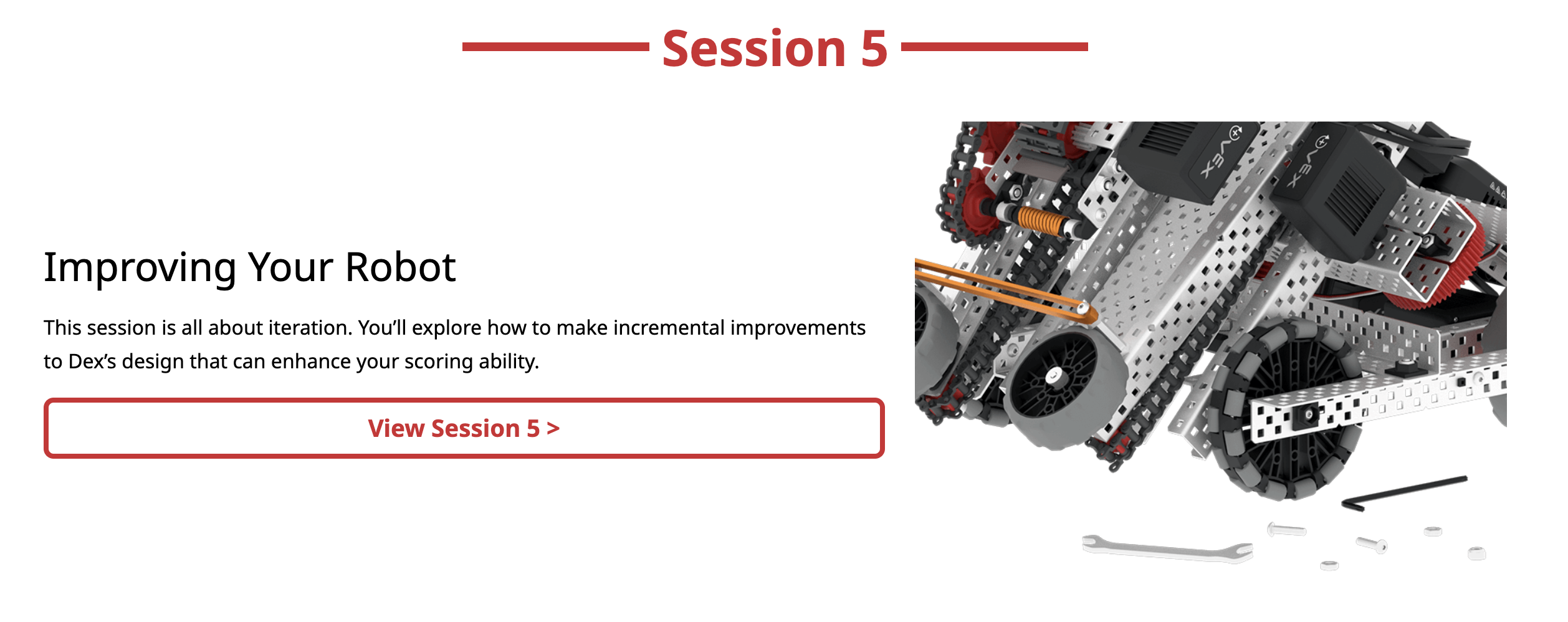

Tangkapan layar deskripsi Sesi 5 dari Kompetisi 101: V5RC Push Back STEM Lab. Di sebelah kanan, Dex ditampilkan di samping suku cadang V5 dan sebuah kunci inggris, dan di sebelah kiri deskripsinya berbunyi Meningkatkan Robot Anda: Sesi ini adalah tentang iterasi.

Lihat ke Sesi 5: Meningkatkan Robot Anda dalam Kompetisi 101: V5RC Push Back STEM Lab untuk proses yang membantu Anda memodifikasi Hero Bot. Sesi ini membahas cara membuat peningkatan bertahap pada robot dengan membuat keputusan kolaboratif berbasis data.
