Untuk memanfaatkan Sensor Penglihatan AI VEX IQ dalam proyek VEXcode, Anda harus terlebih dahulu menghubungkan dan mengonfigurasi sensor dengan VEXcode IQ berbasis web. Hal ini memerlukan:

Sensor Penglihatan AI VEX IQ.
Kabel USB-C.

Setelah mengonfigurasi sensor, Anda juga memerlukan VEX IQ Brain, Baterai, dan kabel pintar untuk mulai mengunduh dan menjalankan proyek menggunakan AI Vision Sensor.

Menghubungkan dan Mengonfigurasi Sensor Penglihatan AI

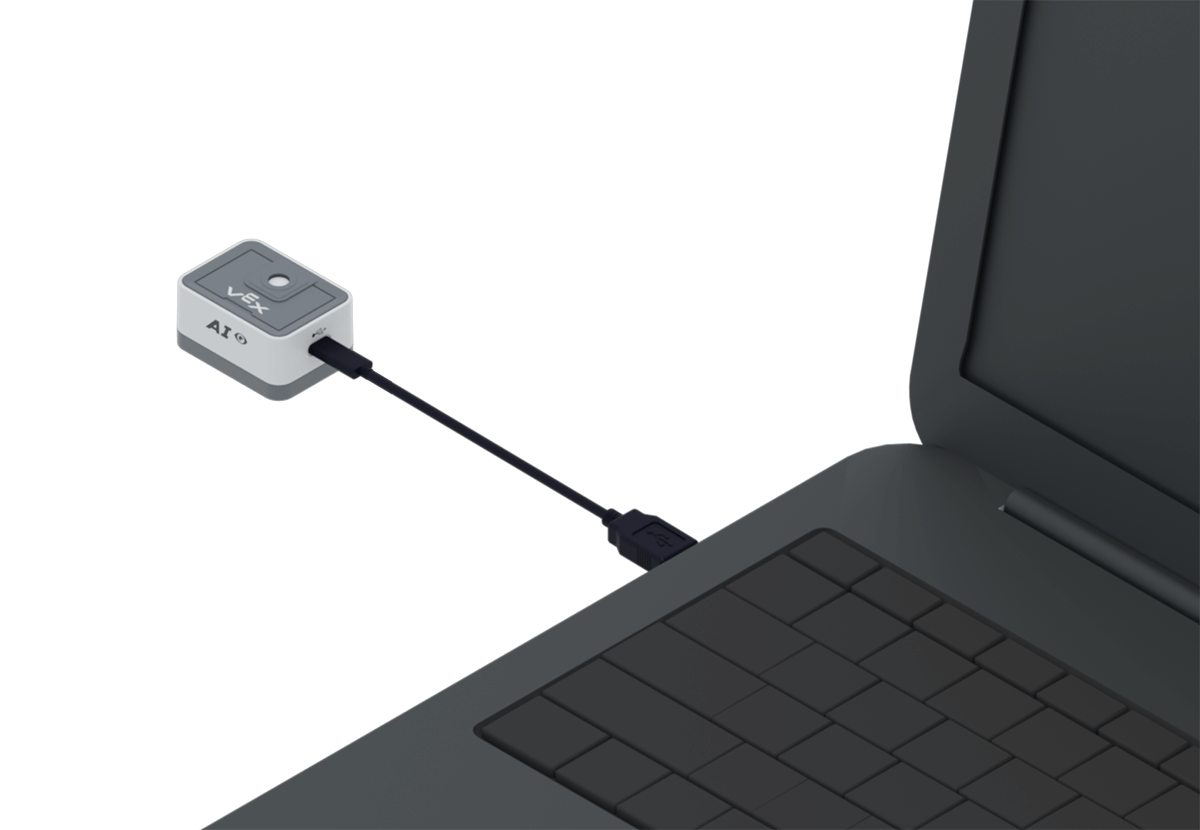

Sensor VEX IQ AI Vision terhubung ke komputer melalui kabel usb.

Hubungkan AI Vision Sensor ke komputer Anda dengan kabel USB-C.

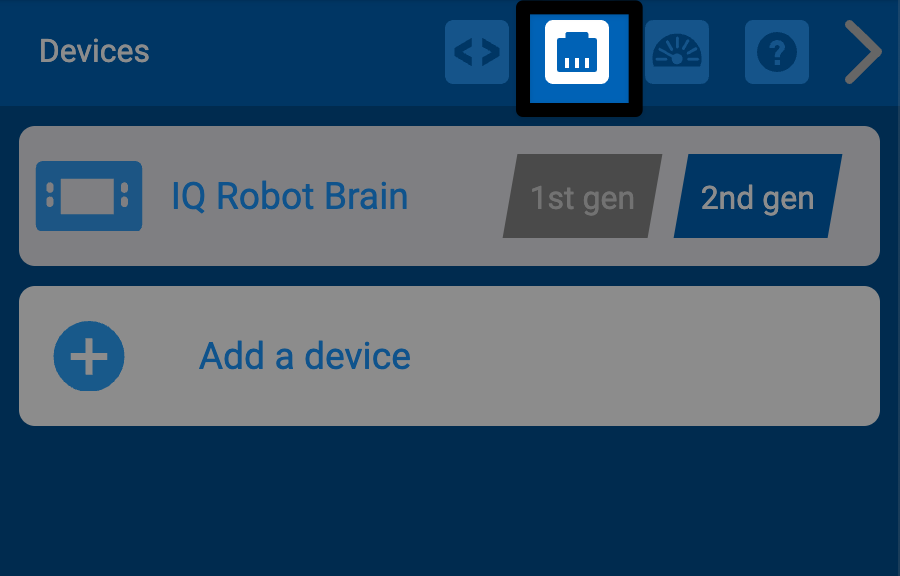

Menu perangkat VEXcode IQ. Ikon perangkat yang kedua dari kiri disorot.

Buka VEXcode IQ berbasis Web dan buka menu Perangkat.

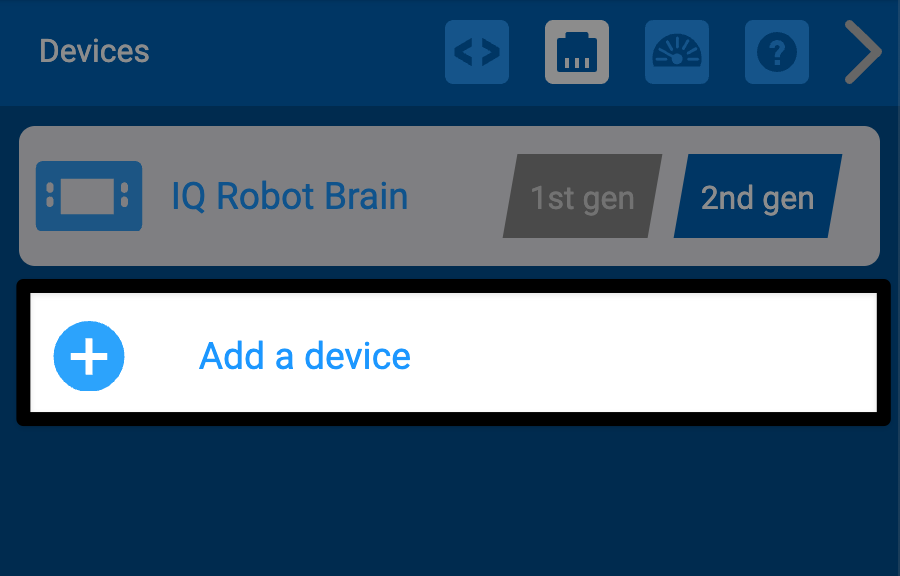

Menu Perangkat VEXcode IQ. Baris pertama bertuliskan IQ Robot Brain generasi ke-2. Baris kedua "Tambahkan perangkat" disorot.

Pilih Tambahkan Perangkat.

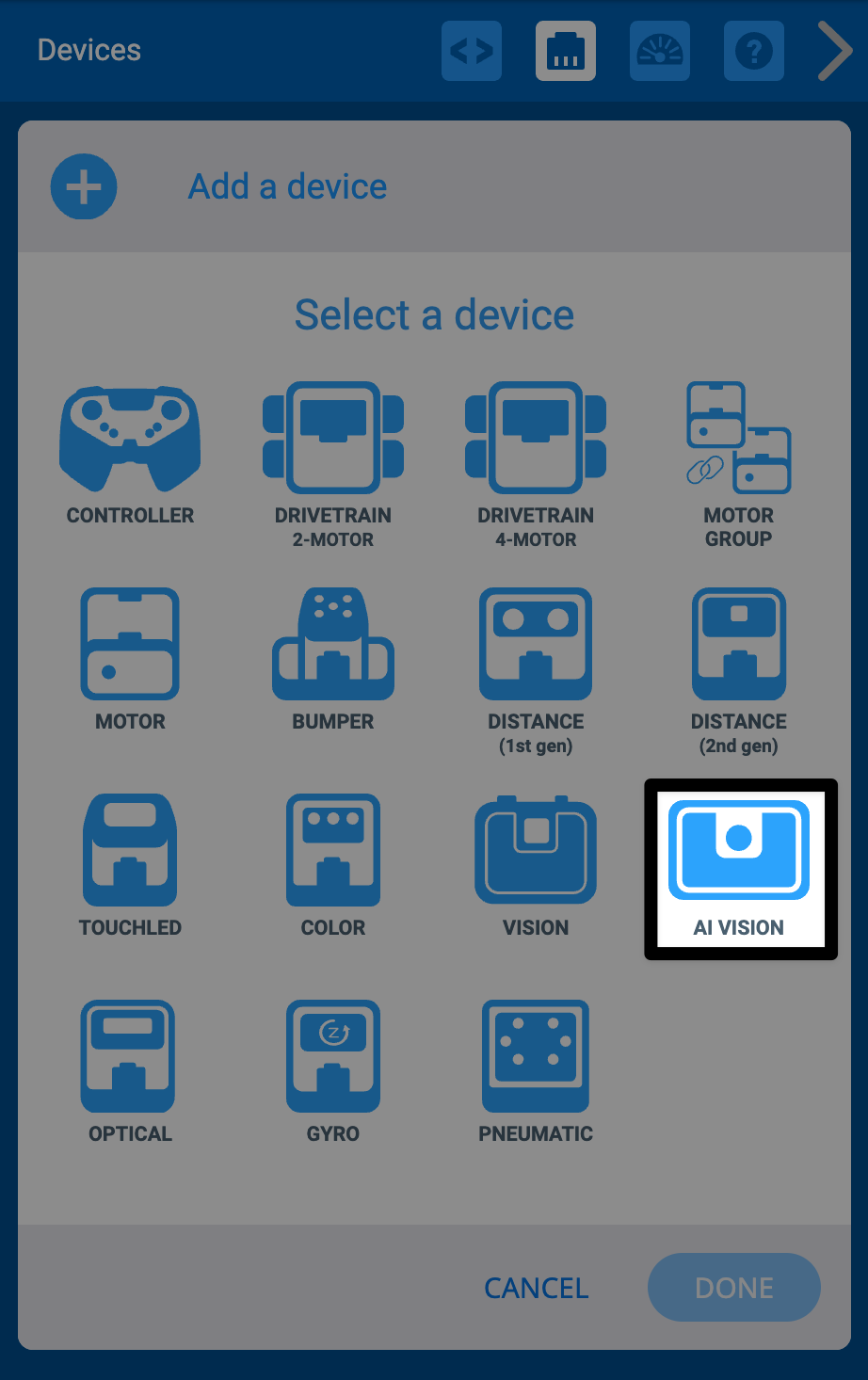

Menu perangkat VEXcode IQ dengan layar pilih perangkat. Sensor AI Vision disorot.

PilihAI Vision.

Menu perangkat VEXcode IQ dengan AIVision. Pilih port dari 1 hingga 12.

Pilih port Kabel Pintar yang akan dihubungkan dengan sensor pada IQ Brain.

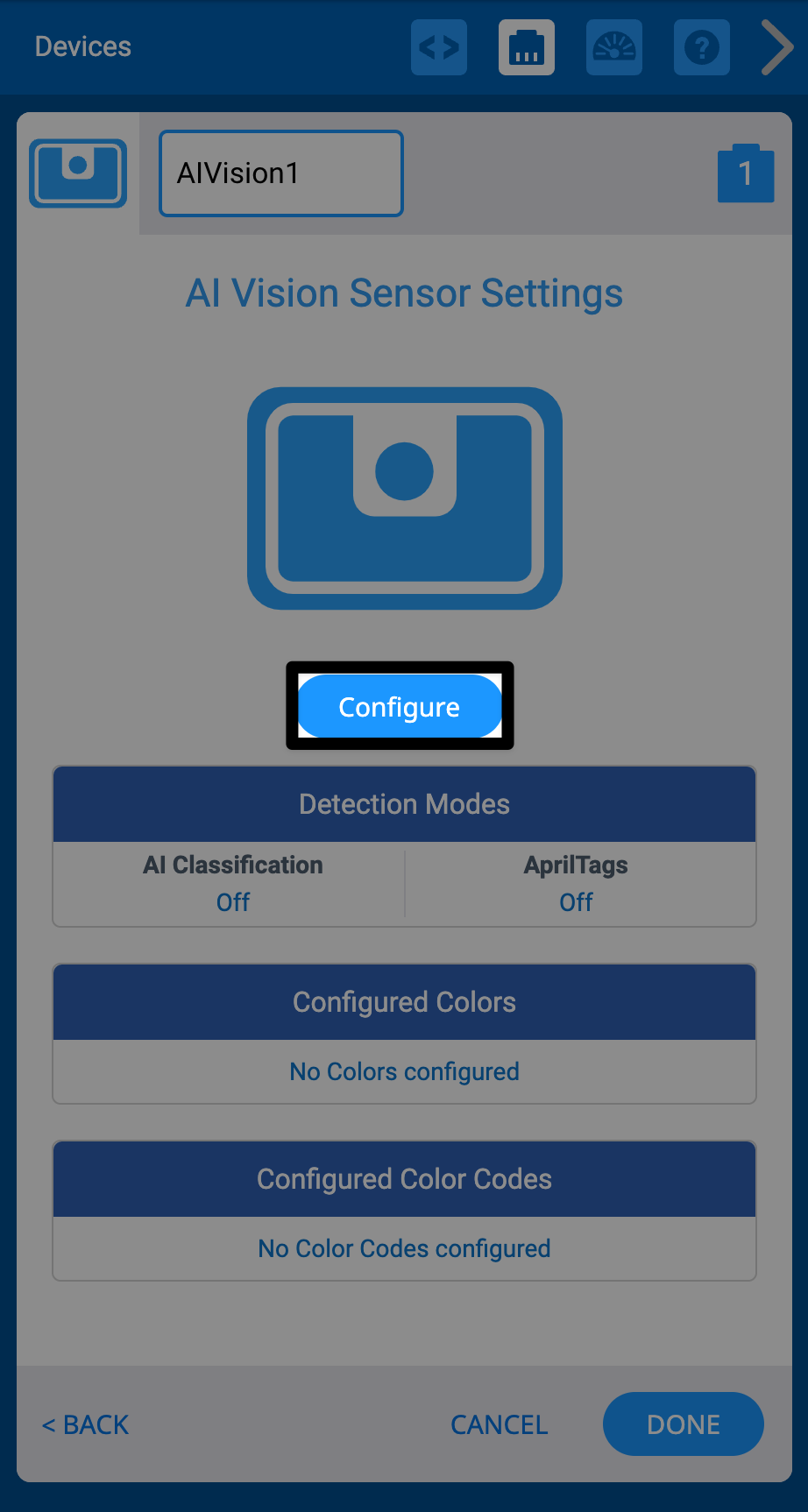

Menu Perangkat VEXcode IQ, halaman pengaturan sensor AI Vision. Tombol konfigurasi disorot.

PilihKonfigurasi.

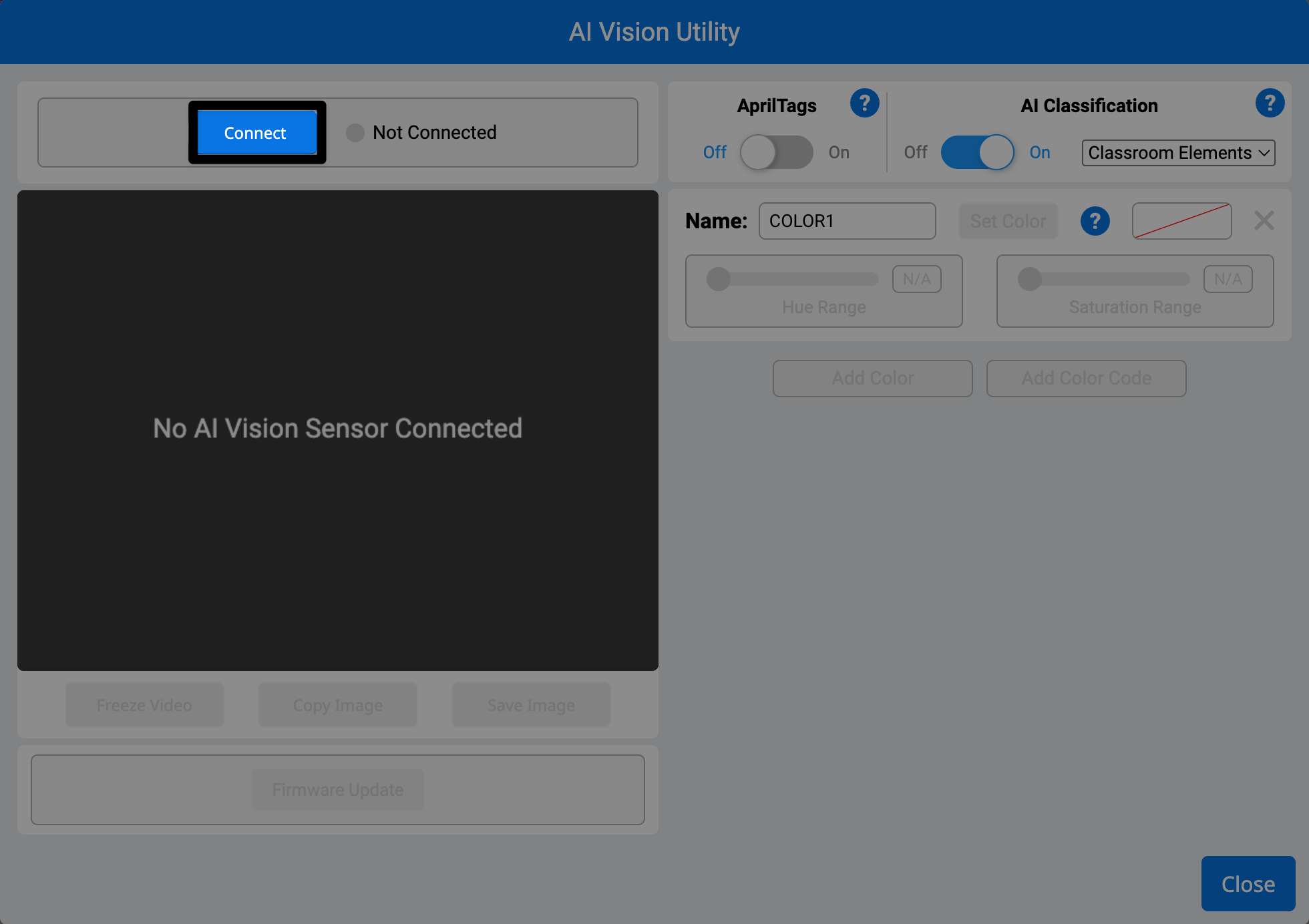

Utilitas Visi AI VEXcode IQ. Tombol sambungkan disorot.

Jendela AI Vision Sensor Utility akan terbuka. Pilih Hubungkan untuk menghubungkan Sensor Penglihatan AI Anda.

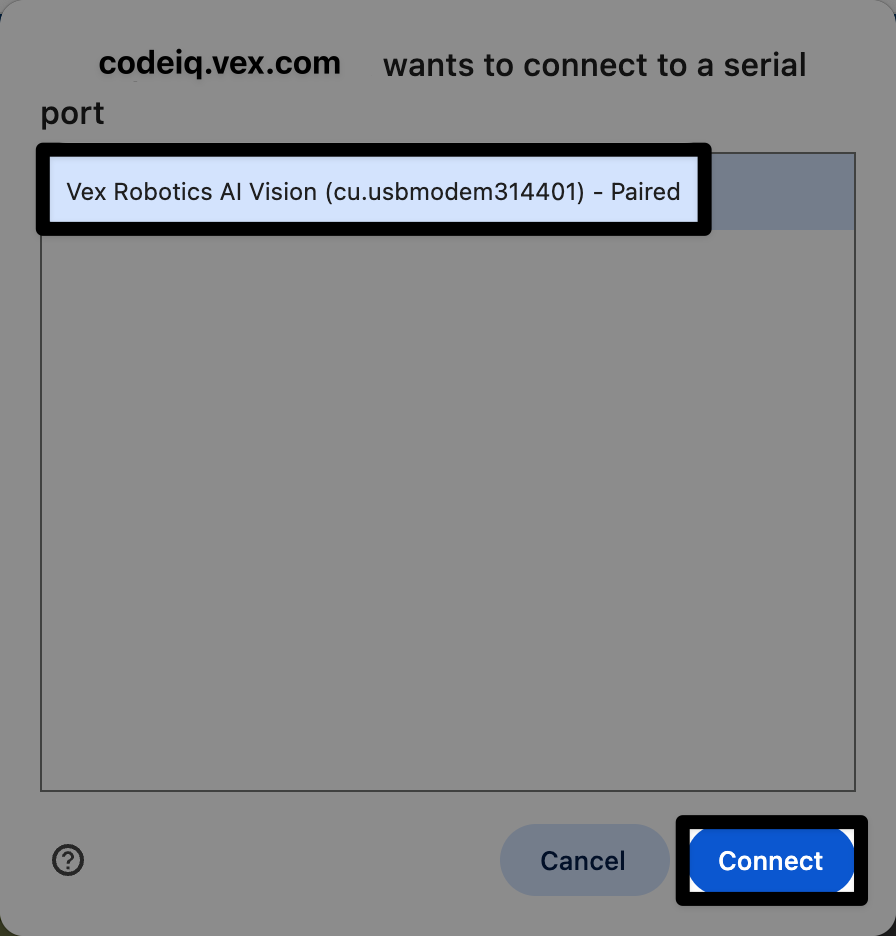

codeiq.vex.com ingin terhubung ke port serial. lalu port VEX Robotics AI Vision dipilih dan disorot. tombol sambungkan di kanan bawah juga disorot.

Sebuah jendela yang meminta Anda untuk memilih port serial untuk koneksi akan muncul. Pilih opsi yang tersedia, lalu pilih Hubungkan.

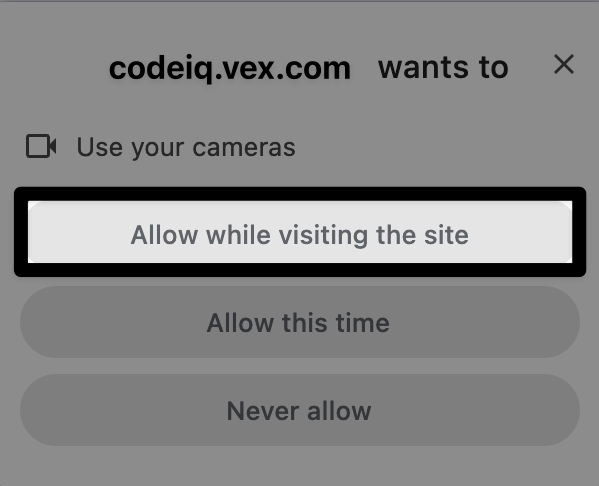

Dialog izin macOS di AI Vision Utility di VEXcode IQ. Tombol bertuliskan Izinkan saat mengunjungi situs disorot.

Kotak dialog yang meminta izin untuk menggunakan kamera Anda akan muncul. Pilih Izinkan saat mengunjungi situs.

Jika kamera lain sudah terhubung ke komputer Anda, seperti kamera web laptop, Anda mungkin melihat indikatornya menyala sesaat. Hal ini normal dan VEXcode akan menggunakan AI Vision Sensor secara default.

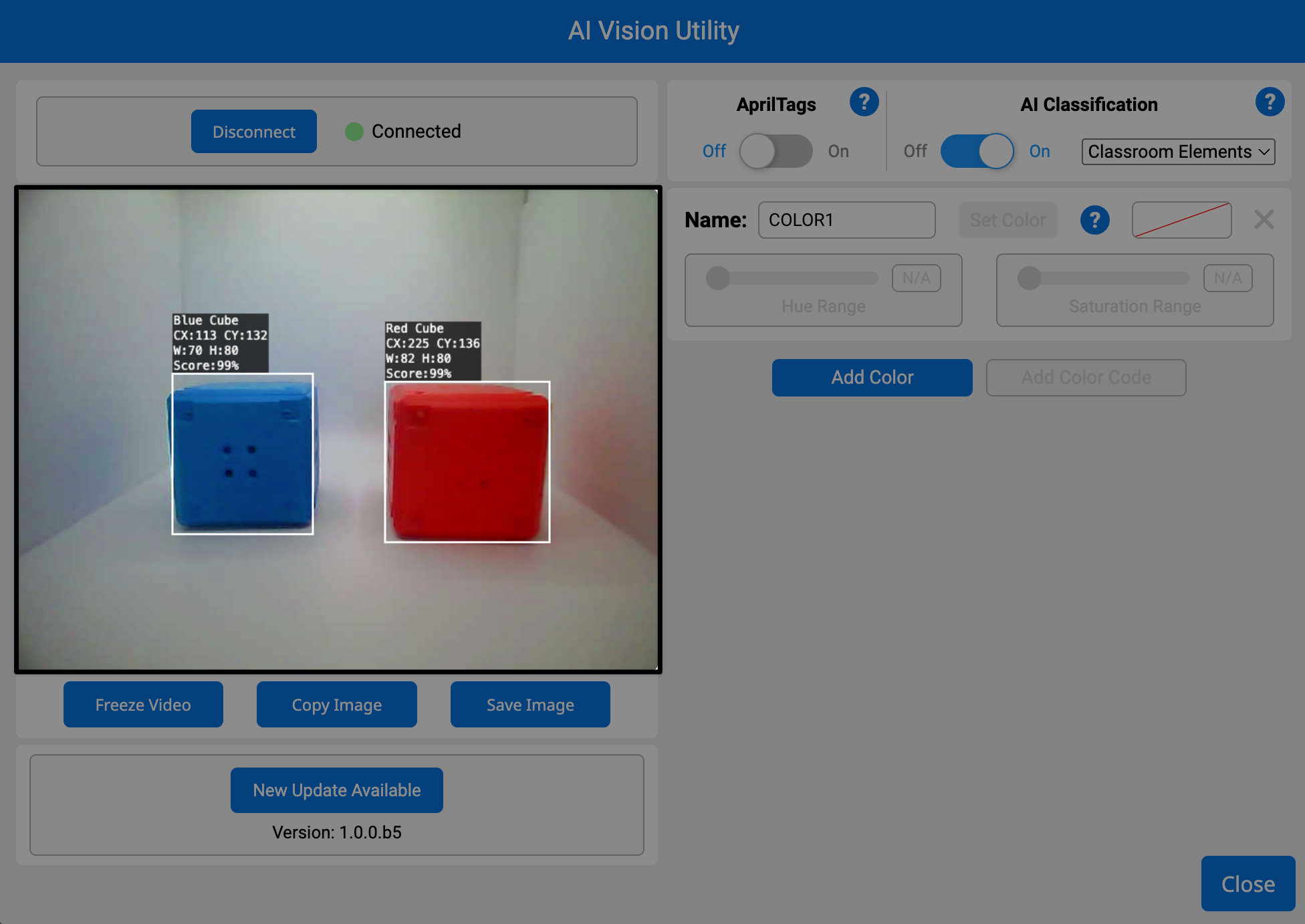

Utilitas visi AI VEXcode IQ. Umpan kamera di sisi kiri disorot.

Layar video AI Vision Sensor akan menunjukkan apa yang dilihat sensor.

Ini mungkin memakan waktu beberapa detik untuk memperbarui.

Jika tidak diperbarui, periksa sambungan kabel ke sensor dan komputer.

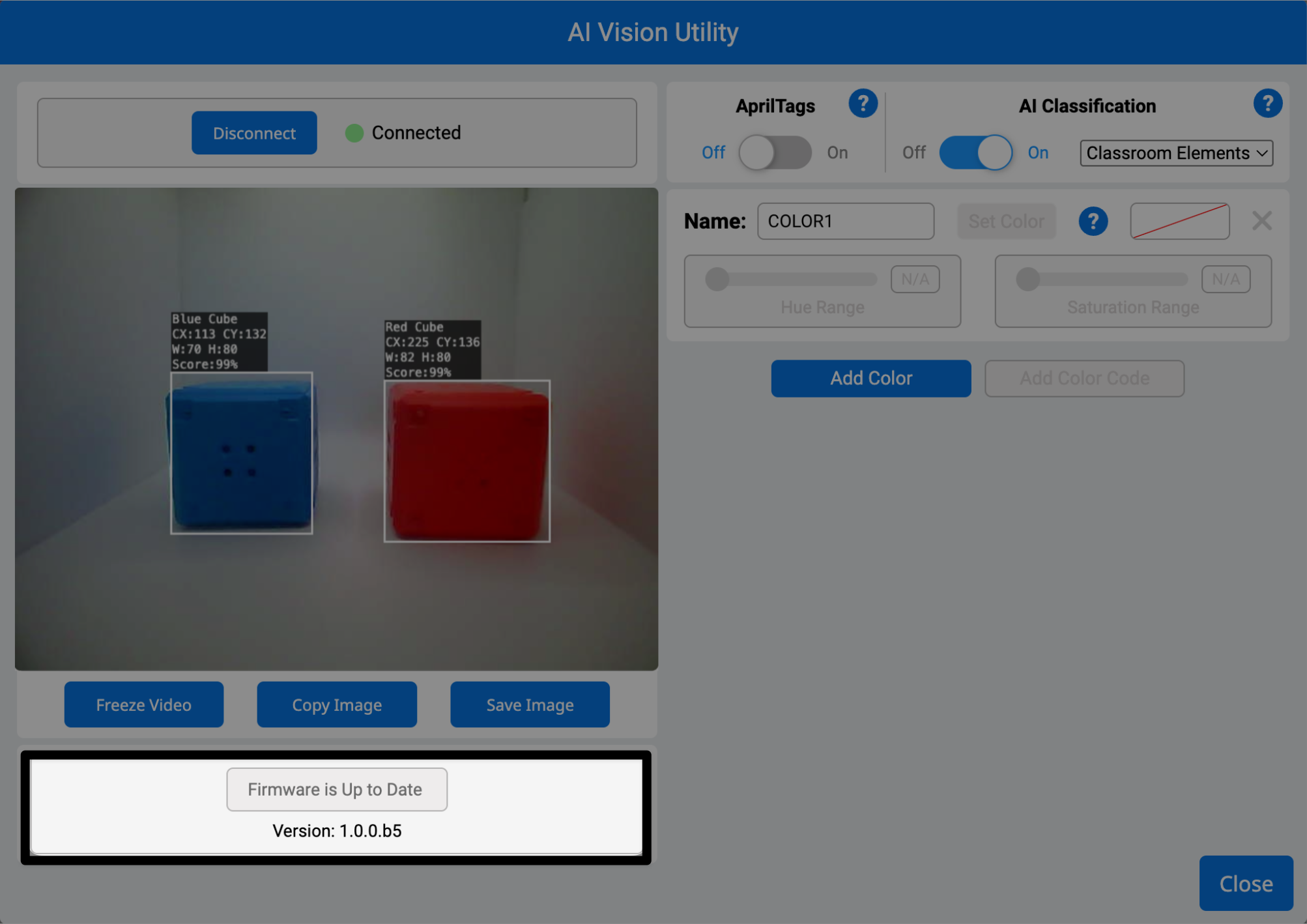

Utilitas penglihatan AI VEXcode IQ dengan firmware terkini. versi 1.0.0.b5 disorot

Di bawah layar AI Vision Sensor, Anda akan menemukan informasi tentang firmware AI Vision Sensor.

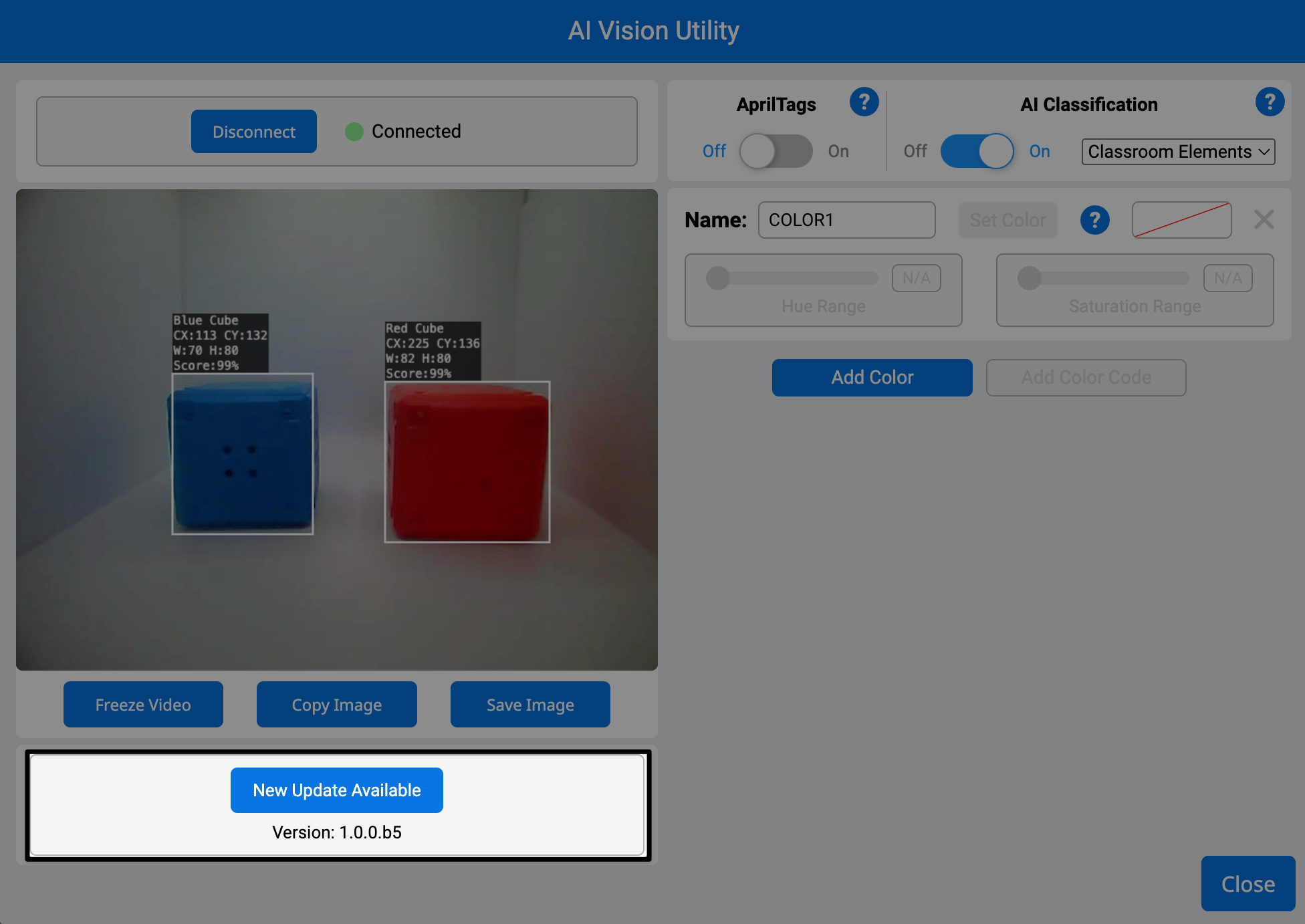

Utilitas Visi AI VEXcode IQ dengan pembaruan baru tersedia tombol dan versi 1.0.0.b5 disorot

Jika tombol bertuliskan Pembaruan Baru Tersedia, itu berarti Anda perlu memperbarui firmware. Ikuti artikel ini untuk mempelajari tentang Memperbarui Firmware Sensor Penglihatan AI.

Jika tertulis Firmware Terkini maka AI Vision Sensor Anda memiliki firmware terkini dan siap digunakan!

Untuk informasi tentang cara mengaktifkan salah satu Mode Deteksi AI, lihat artikel ini.

Menghubungkan Sensor Penglihatan AI ke Otak IQ

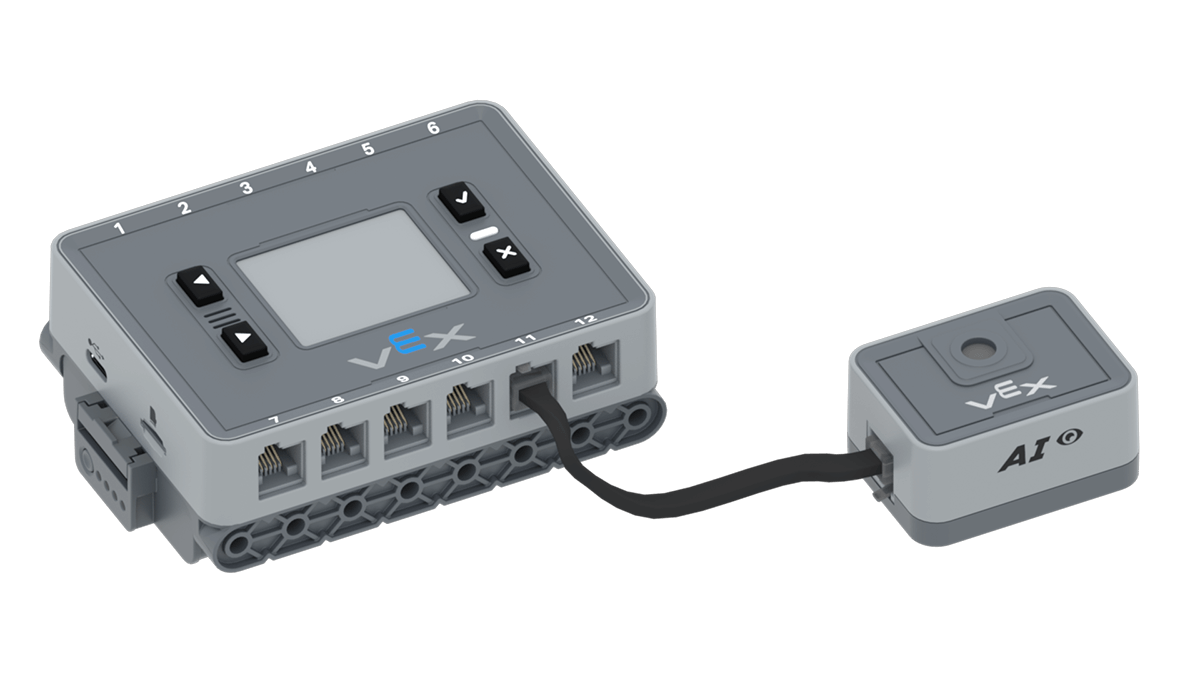

VEX IQ Brain terhubung ke sensor IQ AI Vision pada port 11.

Setelah Anda selesai mengonfigurasi AI Vision Sensor, lepaskan Sensor dari komputer dan sambungkan ke IQ Brain Anda dengan Kabel Pintar.

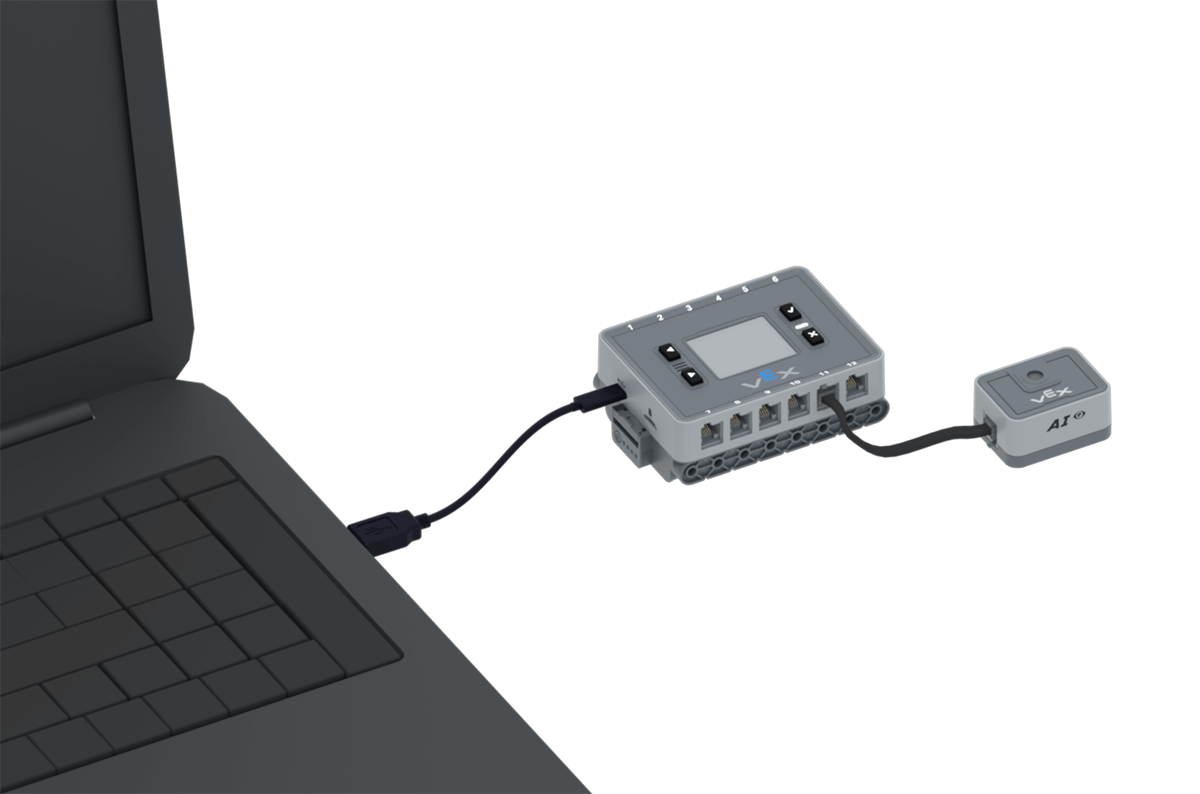

Otak VEX IQ generasi ke-2 menghubungkan sensor penglihatan AI dengan komputer

Sekarang Anda dapat menghubungkan IQ Brain ke komputer untuk mengunduh proyek menggunakan AI Vision Sensor.
