Arena di V5RC Spin Up Playground di VEXcode VR memiliki dimensi dan tata letak yang sama dengan arena untuk Pertandingan Keterampilan tatap muka di game Kompetisi V5RC Spin Up 2022-2023. Informasi ini dapat berguna saat membuat proyek di V5RC Spin Up untuk VEXcode VR.

Tata letak lapangan V5RC Spin Up dengan elemen permainan dan posisi awal untuk robot.

Dimensi Lapangan

Tata letak lapangan V5RC Spin Up di VEXcode VR Playground

Setiap ubin di Lapangan berukuran 600mm x 600mm (~24 inci x 24 inci).

Ruang kerja blok VEXcode VR untuk memprogram robot virtual di Spin Up Playground.

Lapangan tersebut memiliki panjang enam ubin penuh.

Secara total, lapangan tersebut memiliki panjang 3,65 meter (~12 kaki).

Tata letak lapangan Spin Up untuk permainan kompetisi V5RC

Lapangan tersebut memiliki lebar enam petak penuh.

Secara total, lapangan tersebut memiliki lebar 3,65 meter (~12 kaki).

Catatan Pengukuran:

Gambar close-up dari sebagian ubin lapangan, dengan panah yang menunjukkan tepi ubin, dan membentang di antara kedua sisi.

Setiap pengukuran ubin utuh dimulai dan berakhir di tepi ubin.

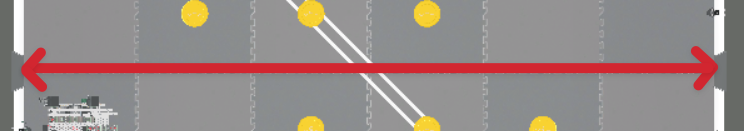

Gambar close-up penampang tengah lapangan dengan panah yang menghubungkan kedua tepi bagian dalam dinding di tengah lapangan.

Pengukuran total Lapangan dimulai dan berakhir di tepi dalam perimeter Lapangan.

Koordinat Lapangan

Dalam V5RC Spin Up di VEXcode VR, Hero Bot virtual Disco dilengkapi dengan Sensor GPS yang melaporkan lokasi dan sudutnya. Sensor GPS melaporkan koordinat (X, Y) dari pusat rotasi robot di lapangan, dalam milimeter atau inci. Ini dapat digunakan untuk memprogram Disco agar berkendara ke lokasi tertentu, dan menavigasi V5RC Spin Up Field di VEXcode VR menggunakan umpan balik sensor alih-alih jarak yang telah ditentukan.

Siapkan lapangan Spin Up dengan posisi awal, lokasi roller, dan elemen penilaian untuk V5RC.

Field pada V5RC Spin Up di VEXcode VR berkisar dari sekitar -1800mm hingga 1800mm untuk posisi X dan Y.

Lokasi pusat, atau titik asal (0,0), terletak di tengah Lapangan.

Ruang kerja VEXcode VR dengan area bermain Spin Up dan robot virtual untuk latihan pemrograman.

Objek permainan di Lapangan V5RC Spin Up di VEXcode VR memiliki ukuran dan lokasi yang sama dengan lapangan untuk Pertandingan Keterampilan tatap muka di permainan Kompetisi V5RC Spin Up 2022-2023.

Lihat artikel ini untuk informasi lebih lanjut tentang lokasi elemen permainan di Lapangan.

Lihat Panduan Permainan V5RC Spin Up untuk informasi lebih lanjut tentang elemen permainan tertentu.
