Mengonfigurasi Perangkat Masukan Digital 3-Kabel dan Keluaran Digital di VEXcode V5 – Perpustakaan VEX

Saat mulai memprogram dengan VEXcode V5, blok untuk Digital In dan Digital Out tidak akan muncul di Toolbox hingga keduanya dikonfigurasi.

Menambahkan Perangkat 3-Wire Digital In atau Digital Out

Untuk mengkonfigurasi perangkat Digital In atau Digital Out:

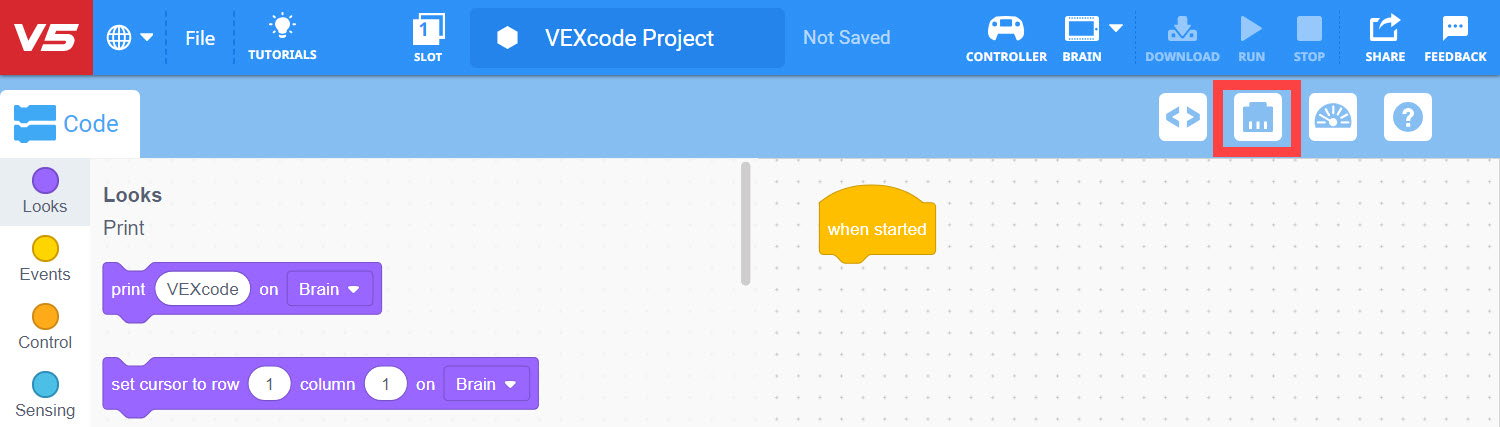

Toolbar VEXcode V5 dengan ikon Perangkat yang disorot di antara ikon Penampil Kode dan Konsol Cetak.

Pilih tombol Perangkat untuk membuka jendela Perangkat.

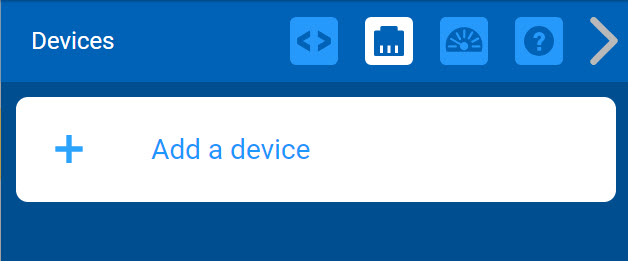

Menu Perangkat VEXcode V5 dengan tombol Tambah perangkat ditampilkan.

Pilih 'Tambahkan perangkat.'

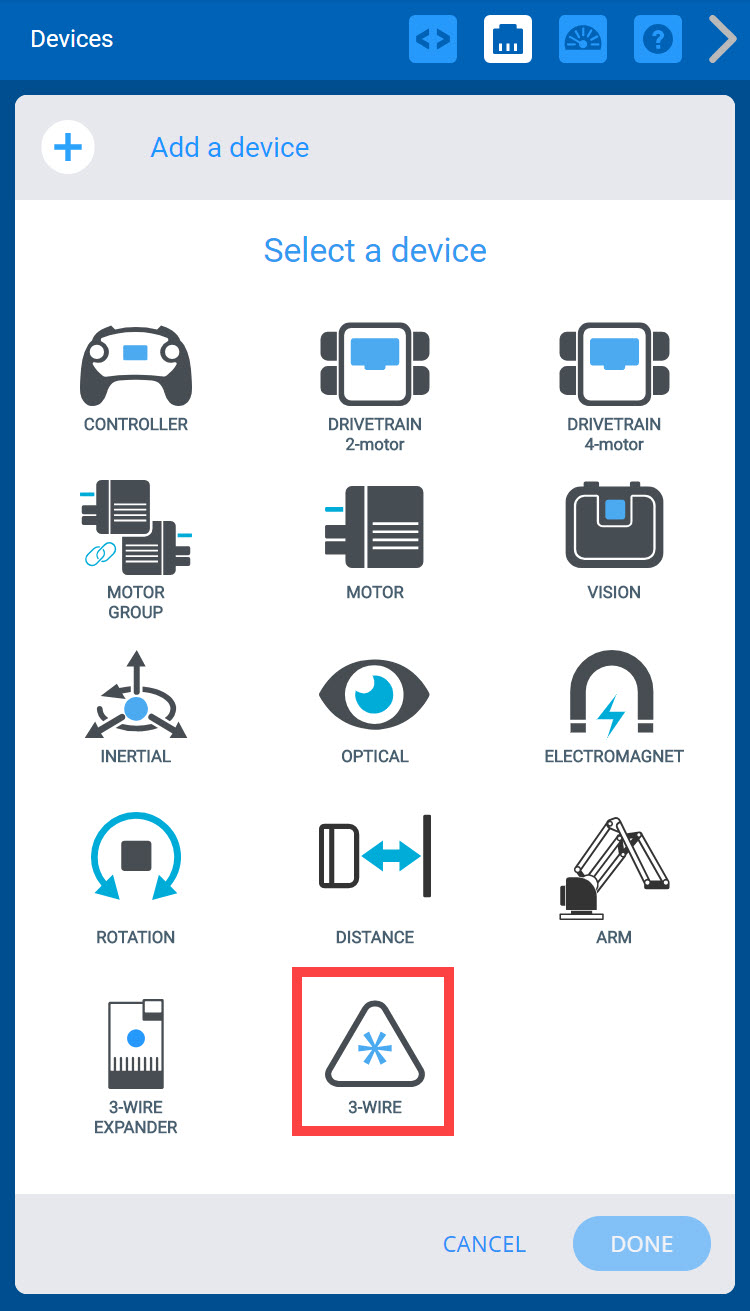

Menu Perangkat VEXcode V5 setelah tombol Tambah perangkat dipilih. Opsi 3 Kabel ditandai.

Pilih '3-WIRE.'

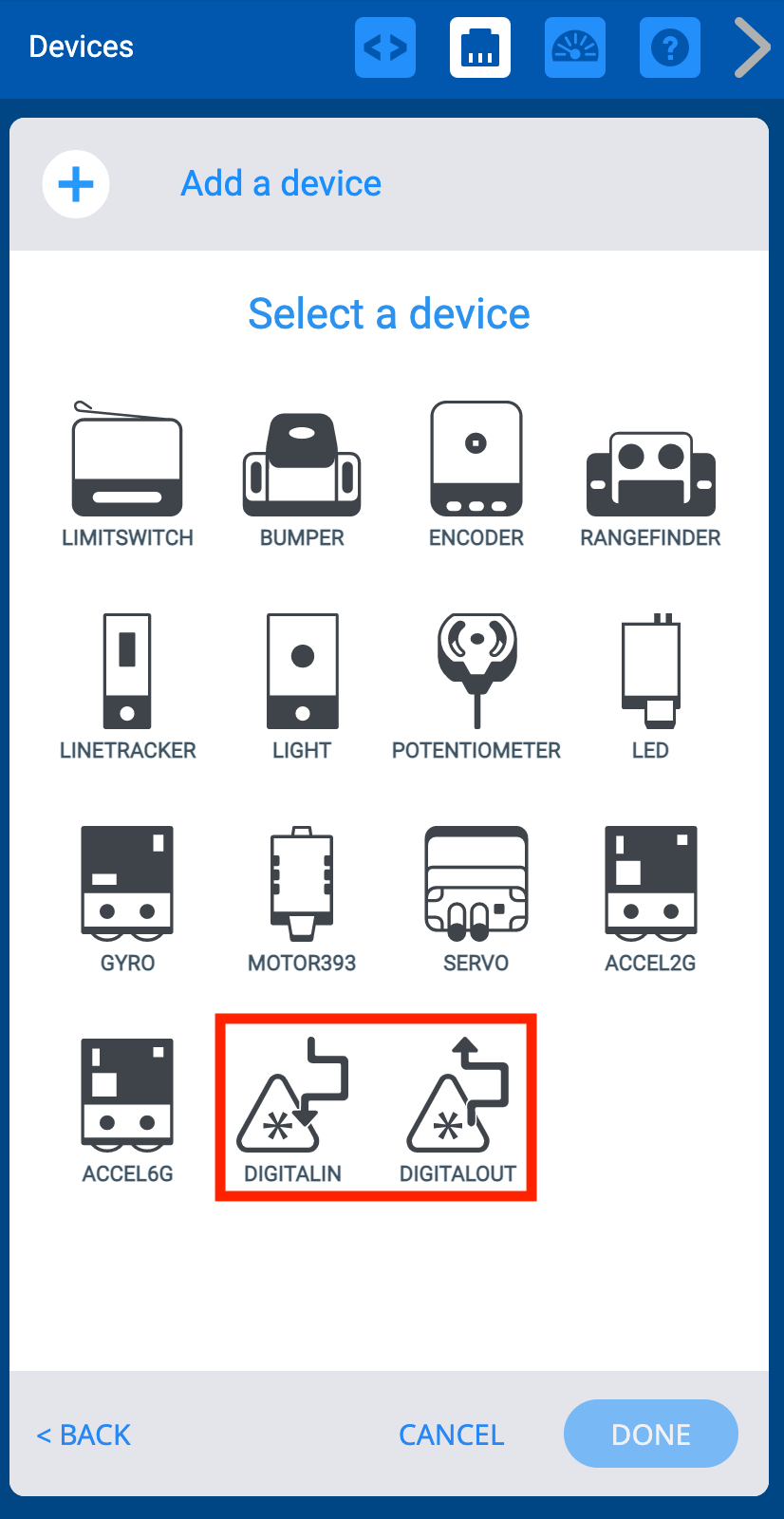

Menu Perangkat VEXcode V5 setelah opsi perangkat 3 Kabel dipilih. Terdapat menu Perangkat 3-Kabel yang ditampilkan, dan opsi Input Digital serta Output Digital disorot.

Pilih 'DIGITALIN' atau 'DIGITALOUT.'

Menu Perangkat VEXcode V5 setelah mengatur port perangkat baru ke A. Di bawahnya, tombol Selesai disorot.

Pilih port mana perangkat akan dihubungkan pada VEX V5 Brain. Port yang sudah dikonfigurasi untuk perangkat lain tidak akan tersedia. Setelah port dipilih, pilih 'Selesai' untuk mengirimkan perangkat ke konfigurasi atau 'Batal' untuk kembali ke menu Perangkat.

Catatan: Memilih 'Batal' akan membatalkan perubahan apa pun yang telah Anda buat pada perangkat dan tidak akan menjadi bagian dari konfigurasi.

Mengubah Nomor Port Perangkat 3-Wire Digital In atau Digital Out

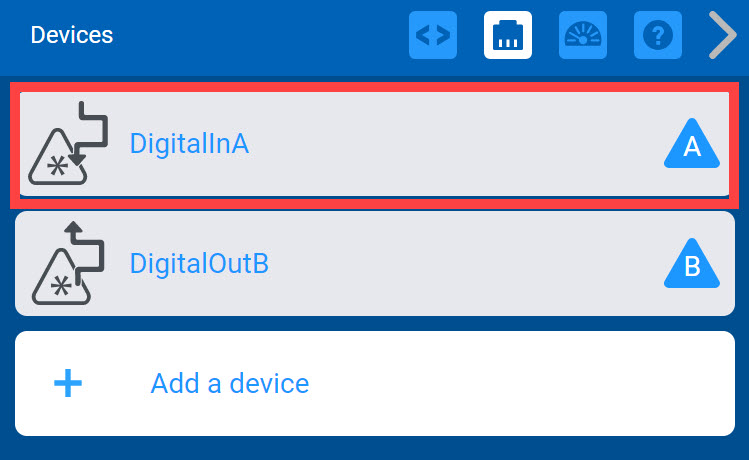

Menu Perangkat VEXcode V5 dengan perangkat Digital In dan Digital Out yang sebelumnya telah ditambahkan ditampilkan.

Anda dapat mengubah nomor port untuk perangkat dengan memilihnya di jendela Perangkat.

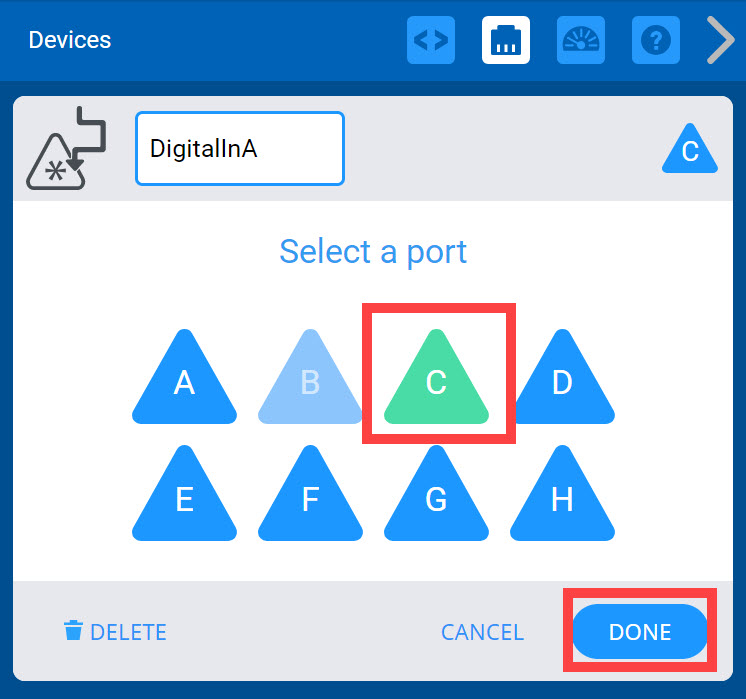

Menu Perangkat VEXcode V5 setelah mengubah port perangkat ke C. Opsi port C sekarang berwarna hijau. Di bawah ini, tombol Selesai disorot.

Pilih port yang berbeda pada layar Pemilihan Port dan nomor port akan berubah menjadi hijau. Lalu pilih 'Selesai' untuk mengirimkan perubahan.

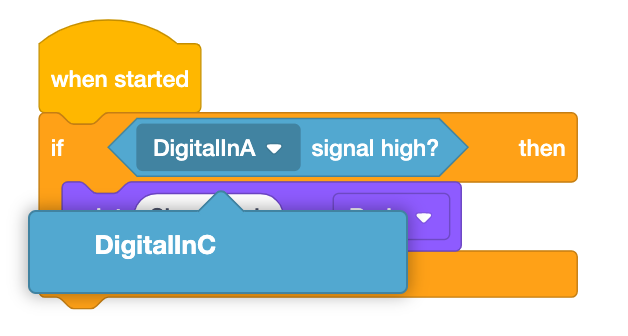

Blok boolean VEXcode V5 Digital ditampilkan dengan menu tarik-turun perangkat terbuka. Nama perangkat baru Digital In ditampilkan di menu tarik-turun, dan tertulis DigitalInC.

Jika Anda mengubah port perangkat yang sudah digunakan dalam proyek Anda, Anda perlu memperbarui nama perangkat di blok ke nama baru menggunakan menu drop down.

Mengganti Nama Perangkat 3-Wire Digital In atau Digital Out

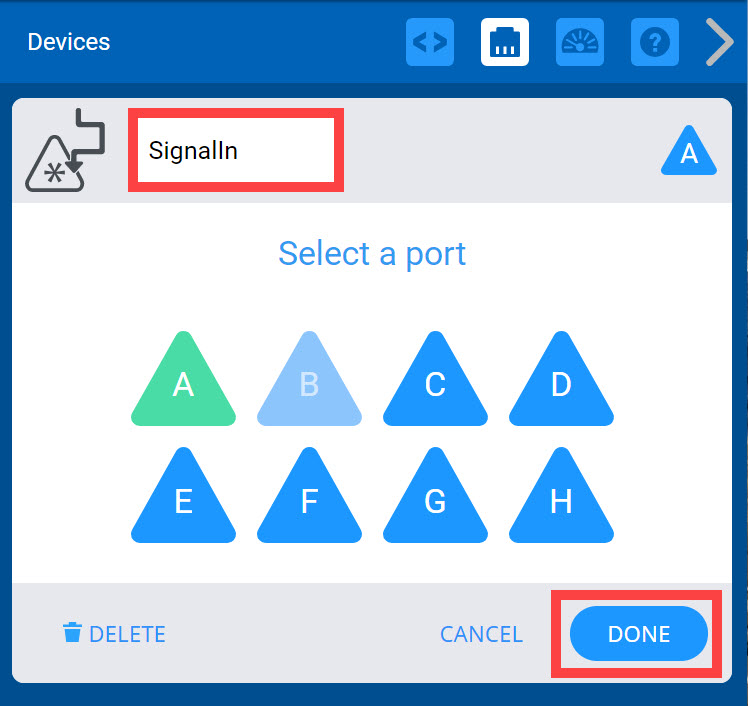

Jendela Perangkat VEXcode V5 dengan opsi Input Digital yang ditampilkan. Di atas, nama perangkat disorot untuk menunjukkan bahwa perangkat tersebut dapat diganti namanya.

Anda dapat mengganti nama perangkat dengan mengubah nama di kotak teks di bagian atas layar Pemilihan Port. Jika Anda memilih nama yang tidak valid, kotak teks akan disorot merah sebagai indikasi. Kemudian pilih 'Selesai' untuk mengirimkan perubahan perangkat ke konfigurasi.

Catatan: untuk informasi lebih lanjut tentang aturan penamaan untuk variabel dan perangkat, lihat artikel ini dari Pustaka VEX.

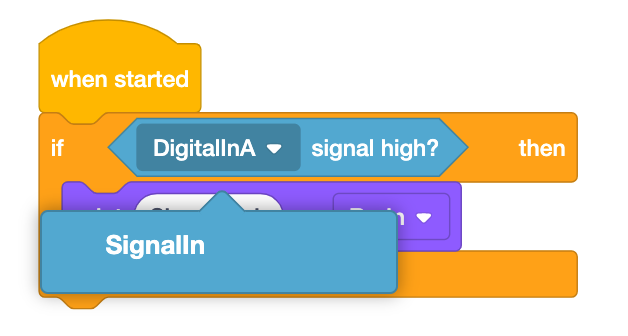

Blok boolean VEXcode V5 Digital ditampilkan dengan menu tarik-turun perangkat terbuka. Nama perangkat baru Digital In ditampilkan di menu tarik-turun, dan tertulis SignalIn.

Jika Anda mengubah nama perangkat yang sudah digunakan dalam proyek Anda, Anda perlu memperbarui nama perangkat di blok ke nama baru menggunakan menu drop down.

Menghapus Perangkat 3-Wire Digital In atau Digital Out

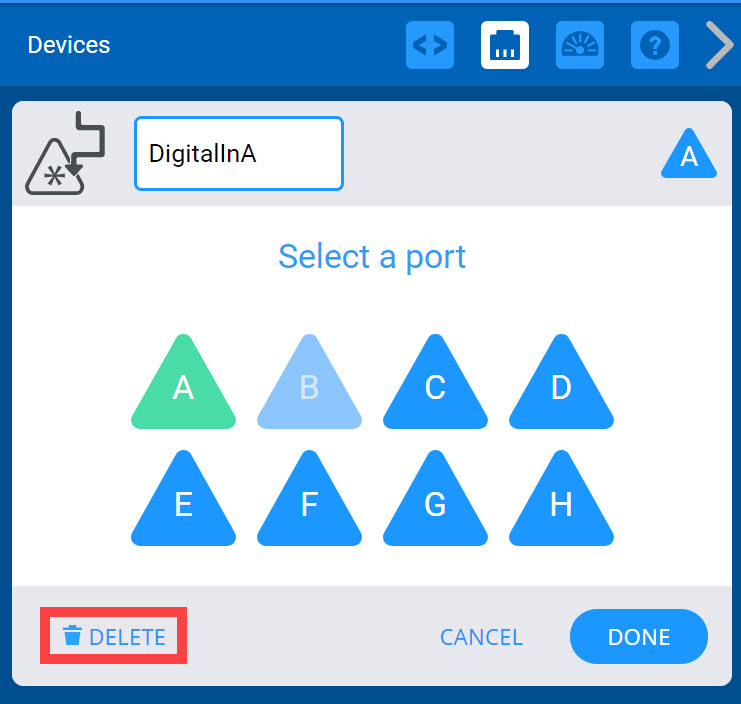

Jendela Perangkat VEXcode V5 dengan opsi Input Digital yang ditampilkan. Di bawah ini, tombol Hapus disorot.

Perangkat dapat dihapus dengan memilih opsi 'Hapus' di bagian bawah layar Pemilihan Port.

Catatan: Jika Anda menghapus perangkat yang sudah digunakan dalam proyek Anda, proyek Anda akan menghasilkan kesalahan jika Anda mencoba mengunduhnya hingga Anda juga menghapus blok yang menggunakan perangkat yang dihapus tersebut.
