Penyimpanan Kit Workcell V5 - Bin 1: Perangkat Keras STEM Labs

Artikel ini akan membahas bagian-bagian dari V5 Workcell Kit yang akan disusun ke dalam Storage Bin 1.

Ada dua komponen untuk mengatur Tempat Penyimpanan 1:

Tampilan dari atas adalah tempat penyimpanan Kit Workcell V5 1 baki.

Baki

Tampilan dasar dari atas adalah tempat penyimpanan Kit Workcell V5 nomor 1.

Basis

Artikel ini mengorganisasikan setiap bagian dalam Bin 1 dan menyediakan informasi berikut dalam bentuk tabel dari kiri ke kanan:

  • Bagian: Ini adalah nama bagiannya. Hyperlink disediakan untuk suku cadang pengganti yang tersedia untuk dibeli secara individual di vexrobotics.com.
  • Foto: Ini adalah gambar bagiannya. Gunakan ini sebagai referensi saat membuka kotak perlengkapan Anda dan merakit V5 Workcell.
  • Nomor Komponen: Jika suatu komponen terdapat dalam kit, tas, atau kotak yang lebih besar, nomor komponen kit, tas, atau kotak tersebut dan nomor komponen individualnya diberikan. Nomor komponen ini berguna saat membuka kotak perangkat Anda dan saat merakit V5 Workcell.
  • Jumlah: Ini adalah jumlah setiap bagian yang disediakan. Gunakan ini untuk memastikan Anda memiliki jumlah komponen yang tepat di setiap lokasi di Bin atau Tray saat membuka kotak.
  • Catatan Tas: Kolom ini menyediakan informasi tentang bagaimana bagian atau bagian-bagian dalam kit, tas, atau kotak tersebut akan diterima. Jika komponen tersedia dalam bentuk kit, tas, atau kotak yang lebih besar, gambar label akan disediakan sebagai referensi. Gunakan ini sebagai referensi saat membuka kotak perlengkapan Anda.
  • Lokasi: Ini adalah gambar Bin atau Tray dengan sorotan di mana komponen harus diletakkan di Bin atau Tray tersebut. Informasi ini juga berguna saat membangun V5 Workcell jika diperlukan pengingat tentang lokasi suatu komponen.
    • Petunjuk Bermanfaat: Ini disediakan di kolom Lokasi. Petunjuk ini memberikan konteks atau informasi tambahan tentang pengemasan, mengidentifikasi nomor komponen, atau kiat untuk pengorganisasian tambahan.

Tempat Penyimpanan 1: Baki

Bagian Foto Nomor Bagian Kuantitas Catatan Tas Lokasi

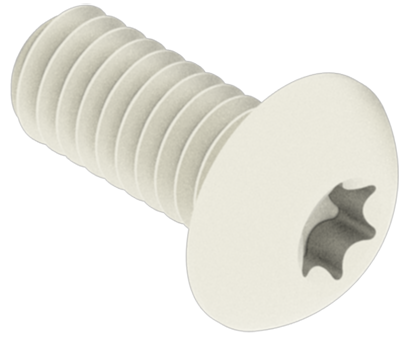

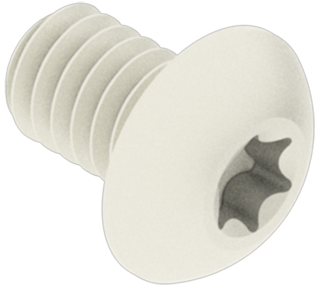

Sekrup Penggerak Bintang #8-32 x 1/4" Sekrup penggerak bintang #8-32 x 1/4 inci. Telepon: 276-4990-001 300 Tersedia dalam 3 kantong isi 100

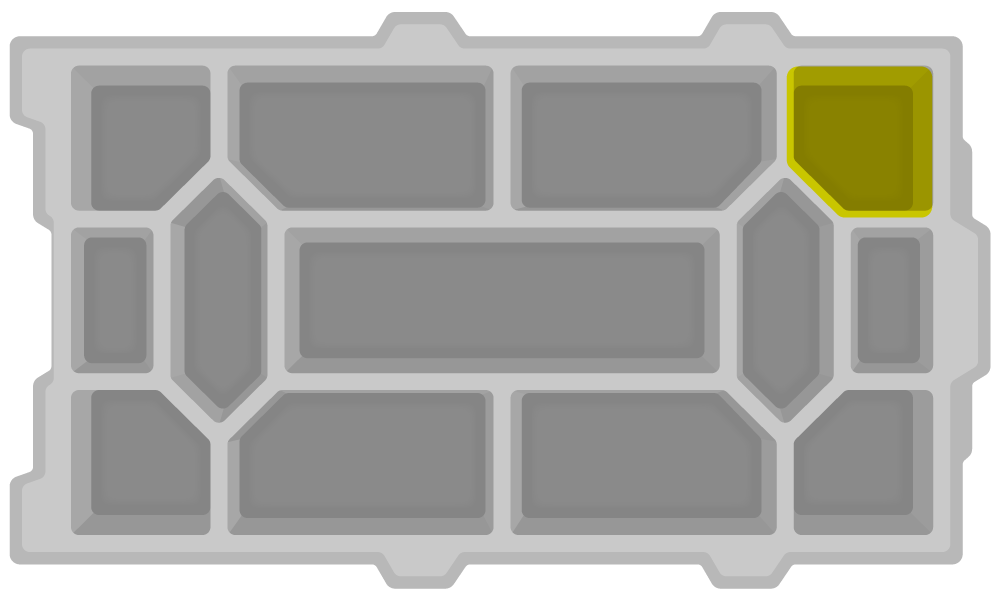

Lokasi bagian ini ditandai di pojok kanan atas Baki.

Petunjuk Bermanfaat:

Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran sekrup.

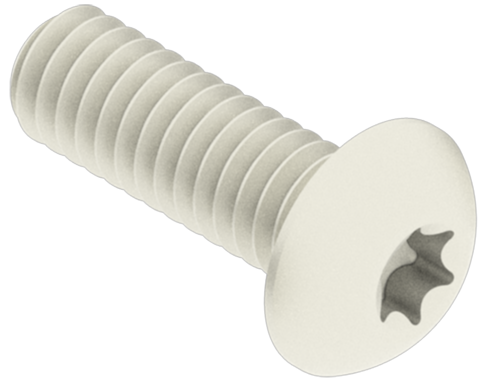

Sekrup Penggerak Bintang #8-32 x 3/8" Sekrup penggerak bintang #8-32 x 3/8 inci. Telepon: 276-4991-001 100 Tersedia dalam 1 kantong isi 100

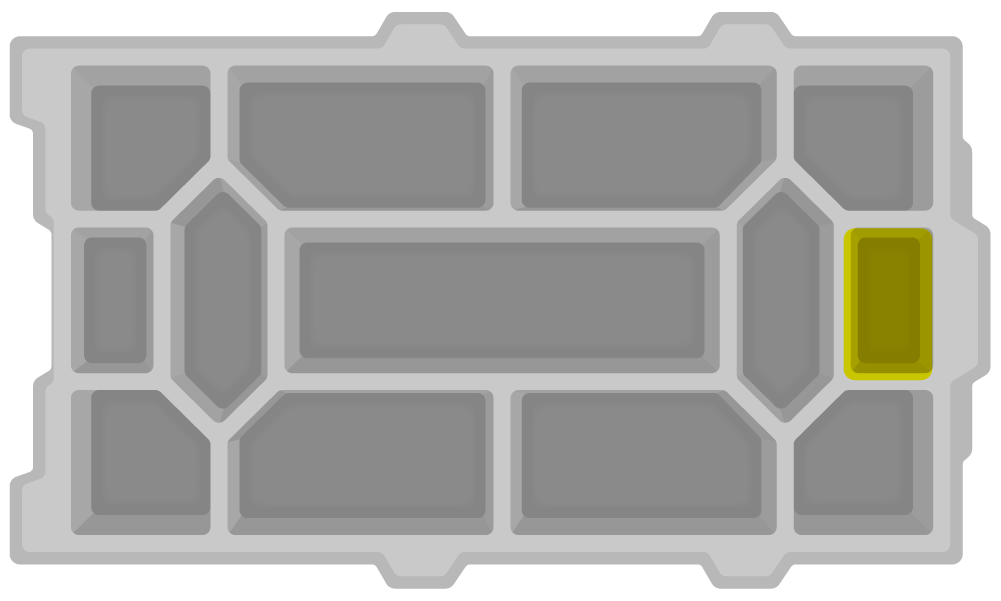

Lokasi bagian ini ditandai di sisi kanan Baki.

Petunjuk Bermanfaat:

Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran sekrup.
Sekrup Penggerak Bintang #8-32 x 1/2" Sekrup penggerak bintang #8-32 x 1/2 inci. Telepon: 276-4992-001 300 Tersedia dalam 3 kantong isi 100

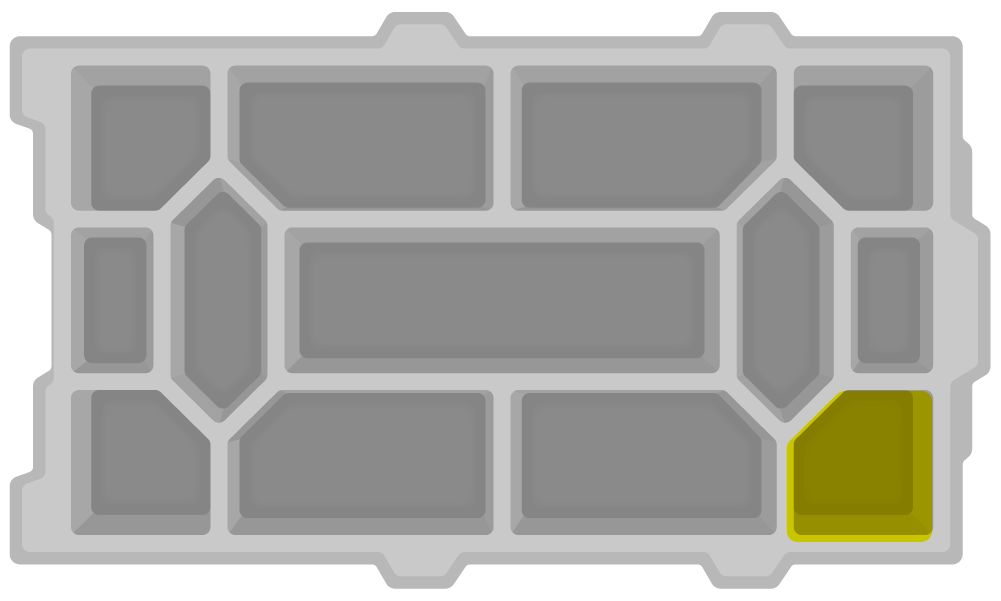

Lokasi bagian ini ditandai di pojok kanan bawah Baki.

Petunjuk Bermanfaat:

Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran sekrup.

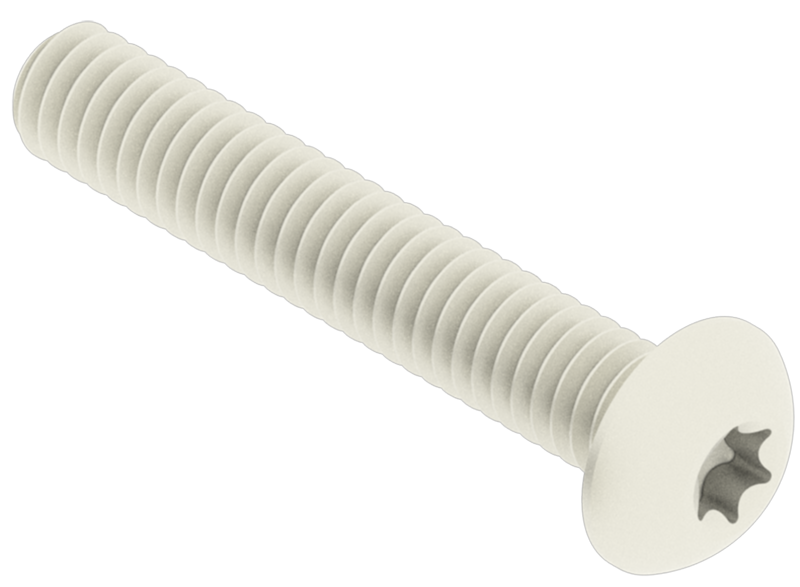

Sekrup Penggerak Bintang #8-32 x 3/4" Sekrup penggerak bintang #8-32 x 3/4 inci. Telepon: 276-4994-001 100 Tersedia dalam 1 kantong isi 100

Lokasi bagian ini ditandai di sisi kanan Baki.

Petunjuk Bermanfaat:

Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran sekrup.
Sekrup Penggerak Bintang #8-32 x 1.000" Sekrup penggerak bintang #8-32 x 1 inci. Telepon: 276-4996-001 100 Tersedia dalam 1 kantong isi 100

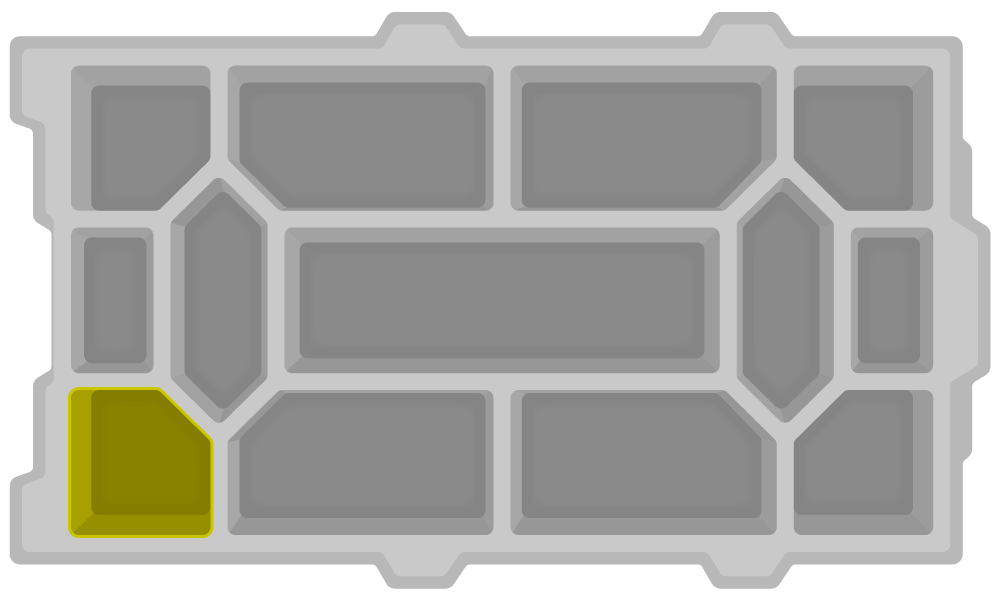

Lokasi bagian ini ditandai di sudut kiri bawah Baki.

Petunjuk Bermanfaat:

Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran sekrup.

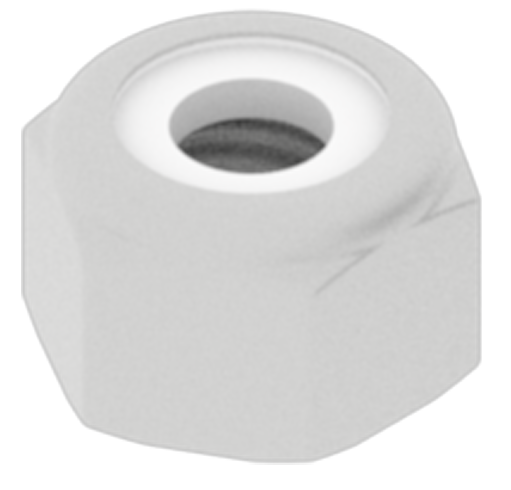

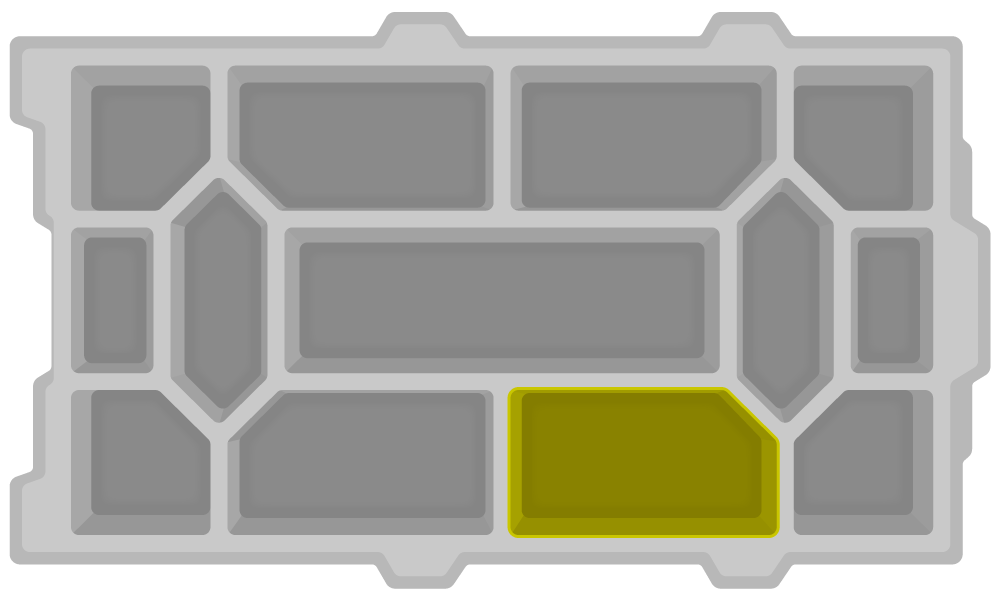

#8-32 Mur Nylock Mur Nylock #8-32. Nomor telepon 275-1027-001 400 Tersedia dalam 4 kantong isi 100 Lokasi bagian ini ditandai di bagian bawah Baki.

Petunjuk Bermanfaat: Saat membuang potongan ke dalam baki, simpan kantong ziplock. Ini dapat digunakan nanti untuk mengatur bagian-bagian yang ada dalam tas serbaguna.
Bantalan Datar Bantalan Datar. 100 Bantalan Datar ada di dalam tas ini:
276-6820-806

5 Bantalan Datar ada di dalam tas ini:
276-6009-808

Nomor komponen individual:
276-1209-001		 105 Tersedia dalam 5 kantong berisi

5 buah terakhir tersedia dalam kantong ini: Ikon tas yang berisi tiga jenis komponen termasuk bantalan pipih (flat bearing). 		Lokasi bagian ini ditandai di bagian bawah Baki.

Petunjuk Bermanfaat: Saat membuang potongan ke dalam baki, simpan kantong ziplock. Ini dapat digunakan nanti untuk mengatur bagian-bagian yang ada dalam tas serbaguna.

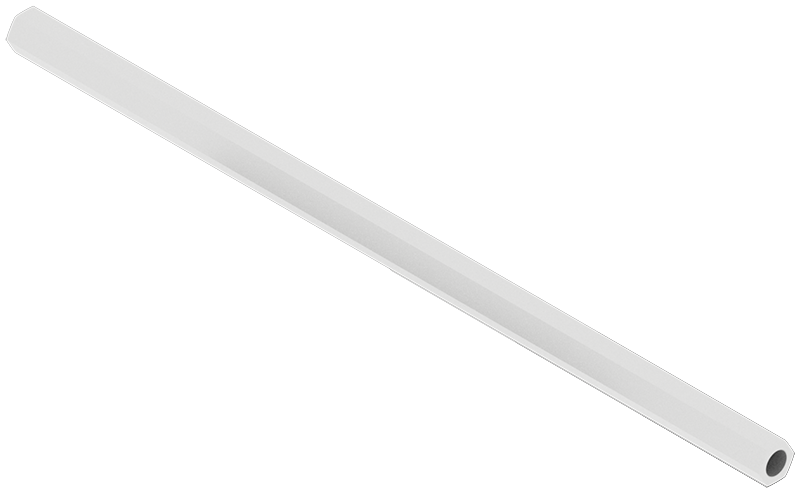

Penahan 1/2" Penyangga 1/2 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1014-001

 40 Bagian-bagian ini ada di dalam Standoff Bag

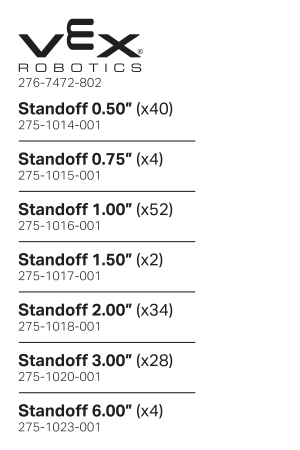

Daftar komponen sebuah tas yang berisi tujuh ukuran Standoff yang berbeda.

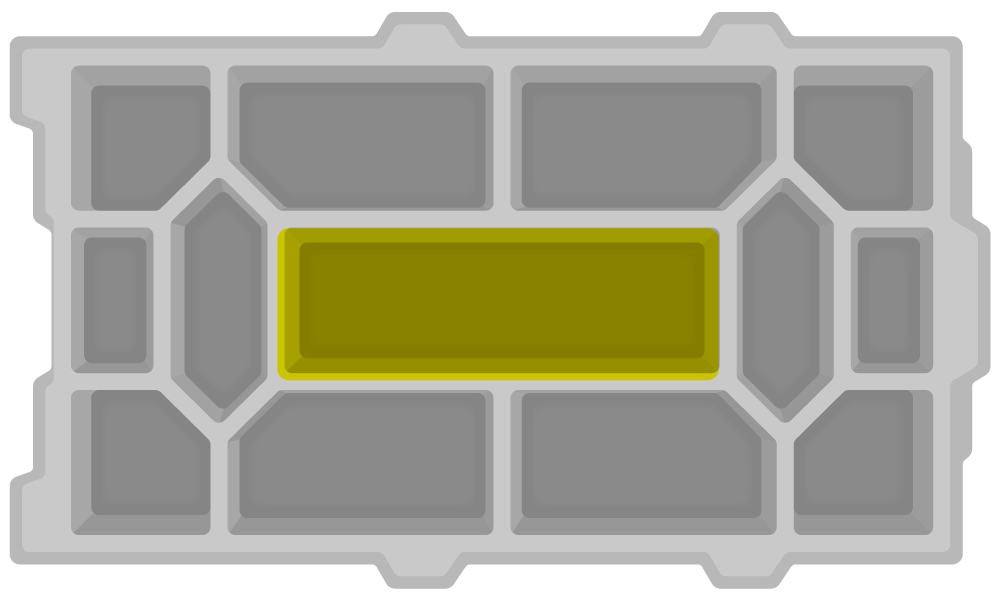

Lokasi bagian-bagian penyangga ditandai tepat di tengah baki.

Petunjuk Bermanfaat: Gunakan kantong ziplock tambahan dari hasil membuka kotak beserta selotip dan spidol untuk memisahkan penahan berdasarkan ukuran dalam kantong plastik tersendiri agar mudah diakses saat merakit. Cantumkan ukuran penahan dan nomor komponen individual di bagian luar setiap tas.



Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran penahan.
3/4" Standoff Penyangga 3/4 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1015-001		 4
1,00" Standoff Penyangga 1 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1016-001		 52
Jarak 1,50" Penyangga 1,5 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1017-001		 2
2,00" Standoff Penyangga 2 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1018-001		 34
Jarak 3,00" Penyangga 3 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1020-001		 28
Jarak 6,00" Penyangga 6 inci. Bagian ini terdapat di dalam Standoff Bag:
276-7472-802

Nomor bagian individual:
275-1023-001		 4

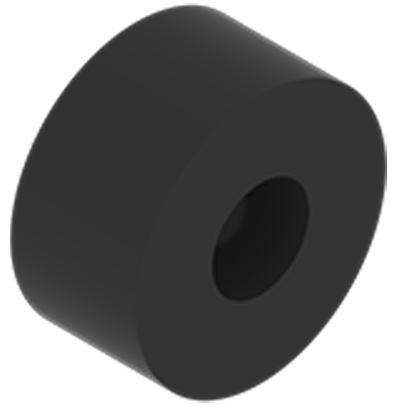

Pengatur Jarak 0,125” Spacer 0,125 inci. Bagian ini tersedia dalam paket variasi:
276-6340

Nomor bagian individual:
276-5912-001		 30 Tersedia dalam 3 paket variasi

Ikon dari VEX Variety Pack yang berisi Nylon Spacers.

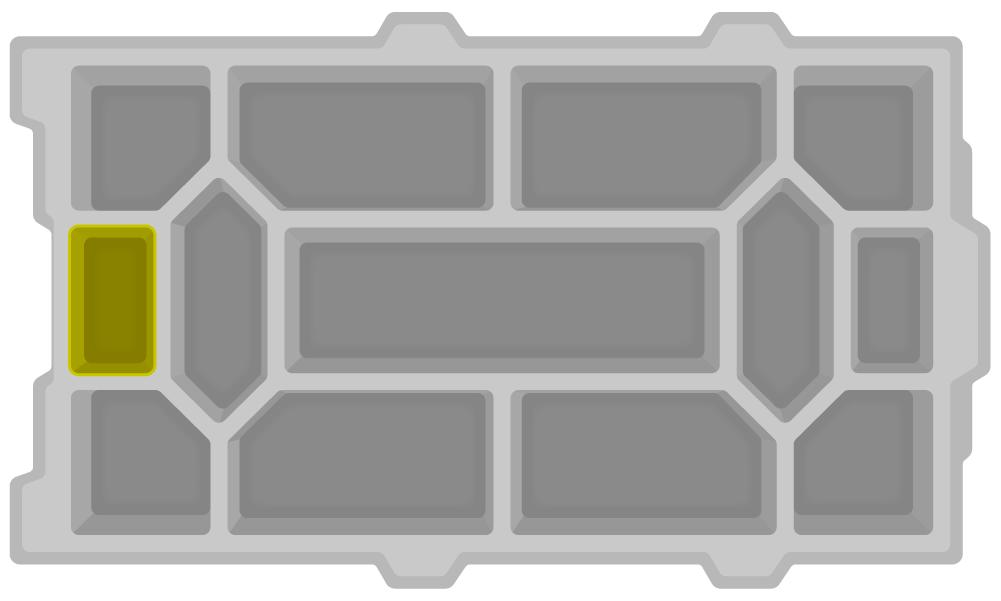

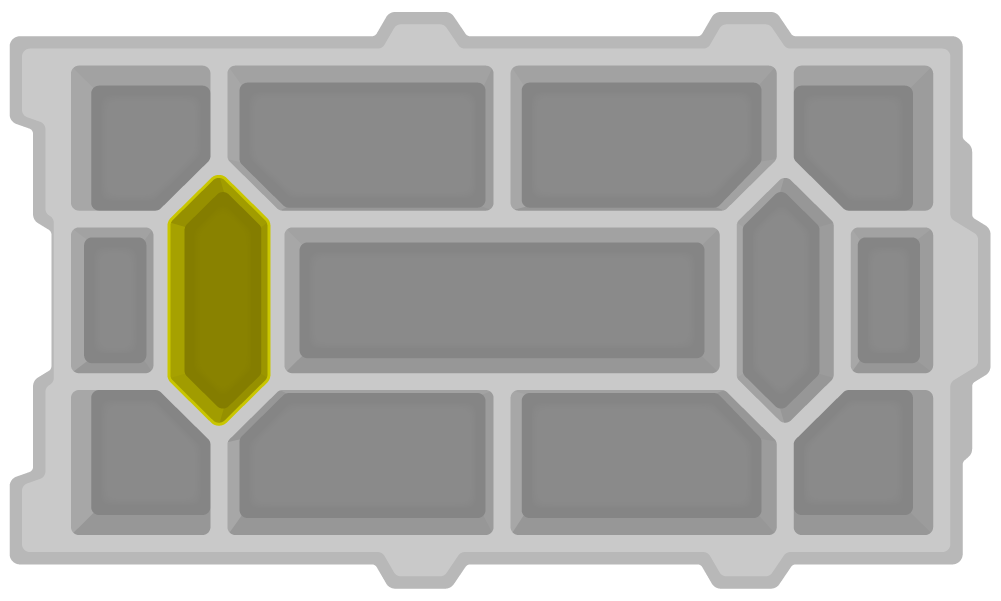

Lokasi bagian ini ditandai di sisi kiri Baki.

Petunjuk Bermanfaat: Gunakan kantong ziplock tambahan dari saat membuka kotak beserta selotip dan spidol untuk memisahkan spacer berdasarkan ukuran dalam kantong tersendiri agar mudah diakses saat merakit. Cantumkan ukuran spacer dan nomor komponen individual di bagian luar setiap tas.



Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.comuntuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran spacer.
Pengatur Jarak 0,25” Spacer 0,25 inci. Bagian ini tersedia dalam paket variasi:
276-6340

Nomor bagian individual:
276-5913-001		 30

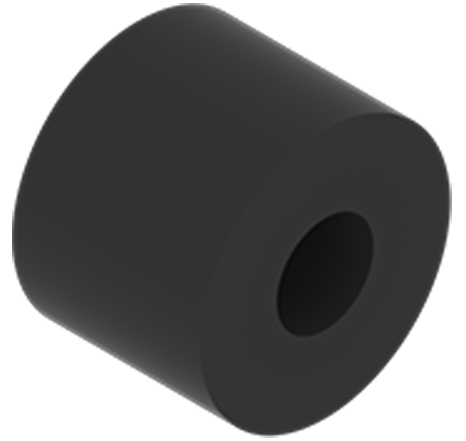

Pengatur Jarak 0,375” Spacer 0,375 inci. Bagian ini tersedia dalam paket variasi:
276-6340

Nomor bagian individual:
276-5914-001		 30
Pengatur Jarak 0,50” Spacer 0,5 inci. Bagian ini tersedia dalam paket variasi:
276-6340

Nomor bagian individual:
276-5915-001		 30

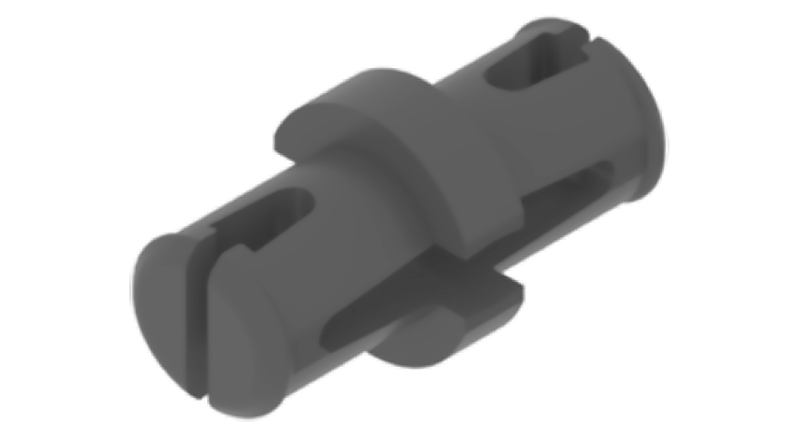

Pin Konektor 1x1 Pin Konektor 1x1. Bagian ini tersedia dalam satu paket:
276-7472-801

Nomor bagian individual:
228-3616-060		 4 Tersedia dalam 1 kemasan

Daftar komponen sebuah tas yang berisi enam jenis barang berbeda mencakup lima komponen yang tercantum di sini. Daftar lengkapnya meliputi Pin Konektor 1x1, Balok Sudut Kanan 2x3, Lebar Ganda 2x, Konektor Sudut 2x2, Rel Geser Linier, Balok Pengunci Tengah 1x3, dan Engkol Gigi Cakar. 		Lokasi bagian ini ditandai di sisi kiri Baki.

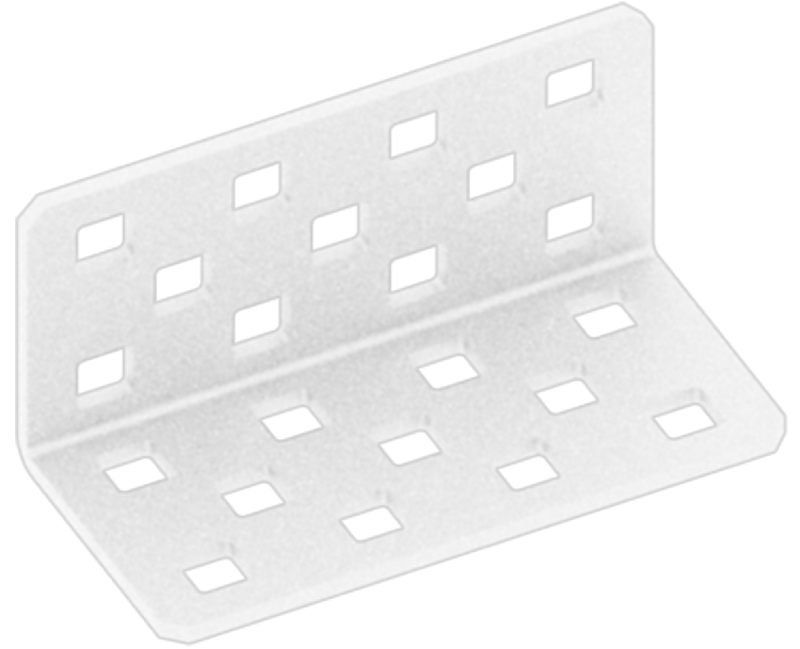

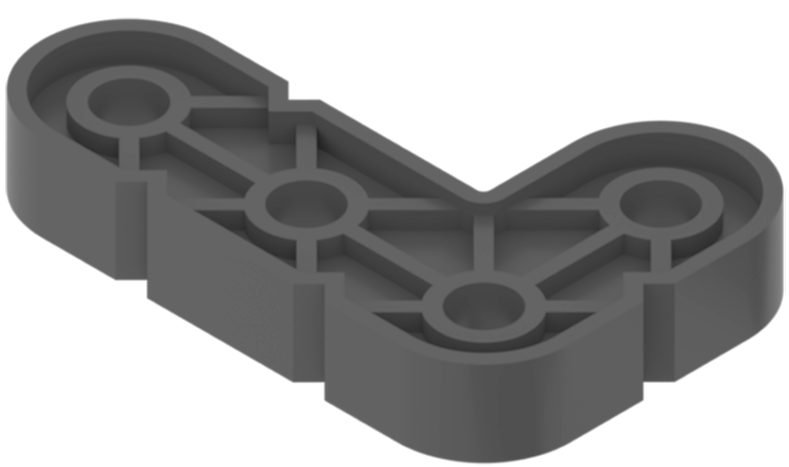

Balok Siku-siku 2x3 Balok Sudut Siku 2x3. Bagian ini tersedia dalam satu paket:
276-7472-801

Nomor bagian individual:
228-3616-145		 2

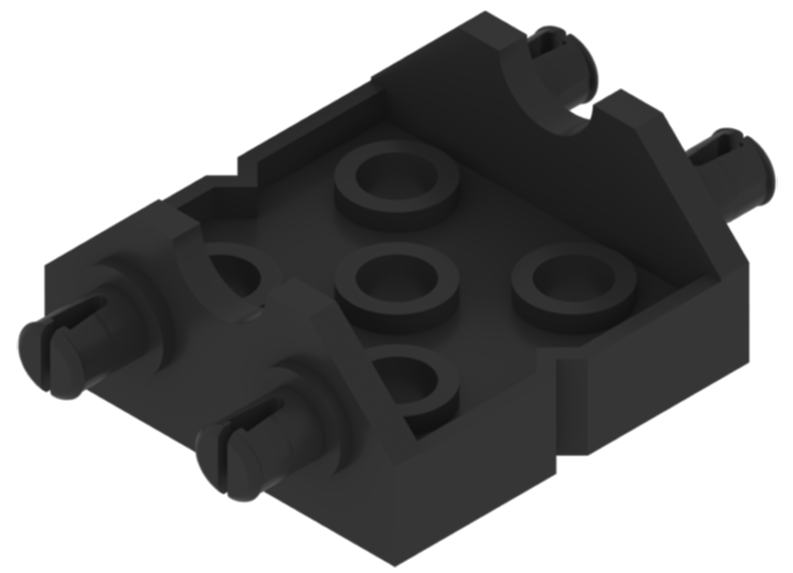

Konektor Sudut 2x2 Lebar Ganda Konektor Sudut Ganda 2x Lebar, 2x2. Bagian ini tersedia dalam satu paket:
276-7472-801

Nomor bagian individual:
228-3201-220		 1
Geser Linier Geser Linier. Bagian ini tersedia dalam satu paket:
276-7472-801

Nomor bagian individual:
228-3616-217		 1

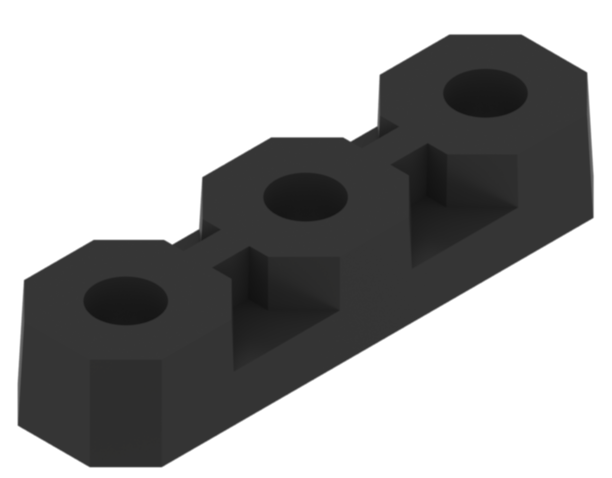

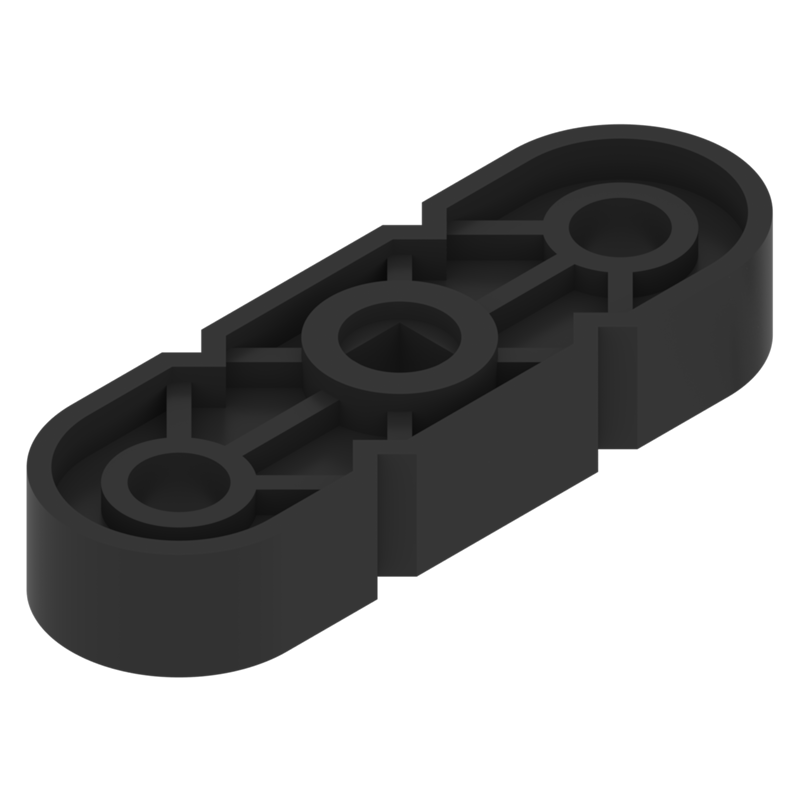

Balok Kunci Tengah 1x3 Balok Kunci Tengah 1x3. Bagian ini tersedia dalam satu paket:
276-7472-801

Nomor bagian individual:
228-3201-1141		 2
Kerah Poros Penggerak Bintang Kerah Poros Penggerak Bintang. Bagian ini tersedia dalam tas:
276-6650-806

Nomor bagian individual:

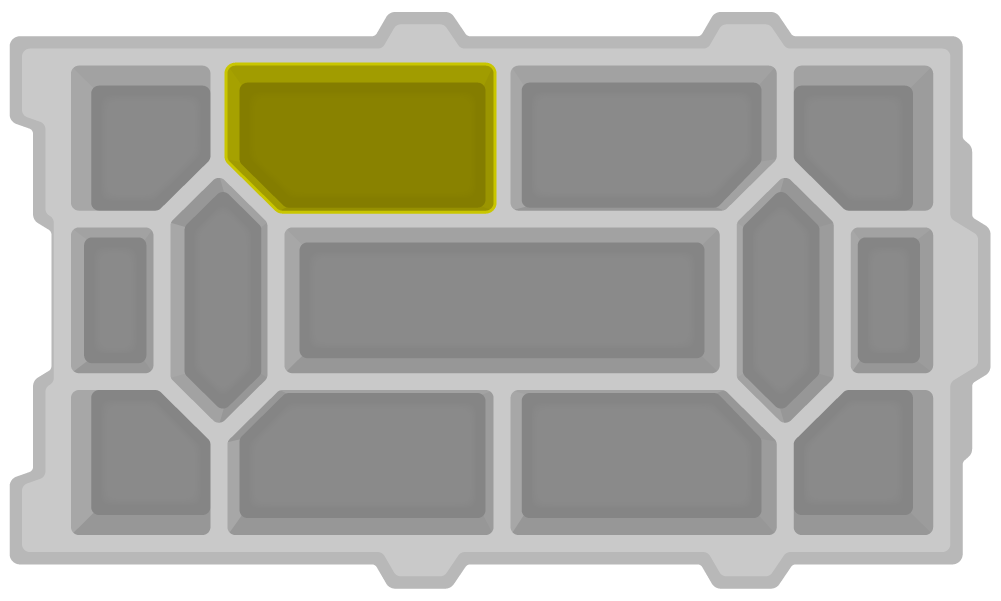

276-6103-000		 96 Tersedia dalam 1 kantong isi 96 Lokasi bagian ini ditandai di pojok kiri atas Baki.

Petunjuk Bermanfaat: Saat membuang potongan ke dalam baki, simpan kantong ziplock. Ini dapat digunakan nanti untuk mengatur bagian-bagian yang ada dalam tas serbaguna.

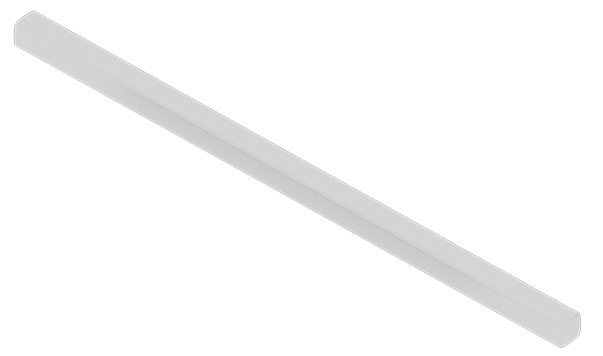

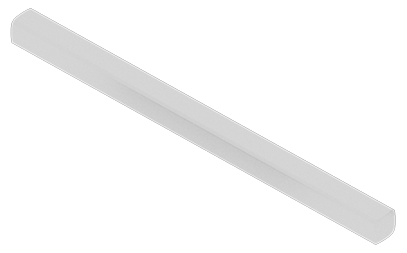

Poros Penggerak 1” atau 2x Poros penggerak 1 inci atau 2x. Bagian ini tersedia dalam paket variasi:
228-6871-800

Nomor bagian individual:
288-2500-117		 20 Tersedia dalam 5 paket variasi

Label pada paket berisi berbagai macam komponen yang disebut Foundation Add-on Kit Shafts.

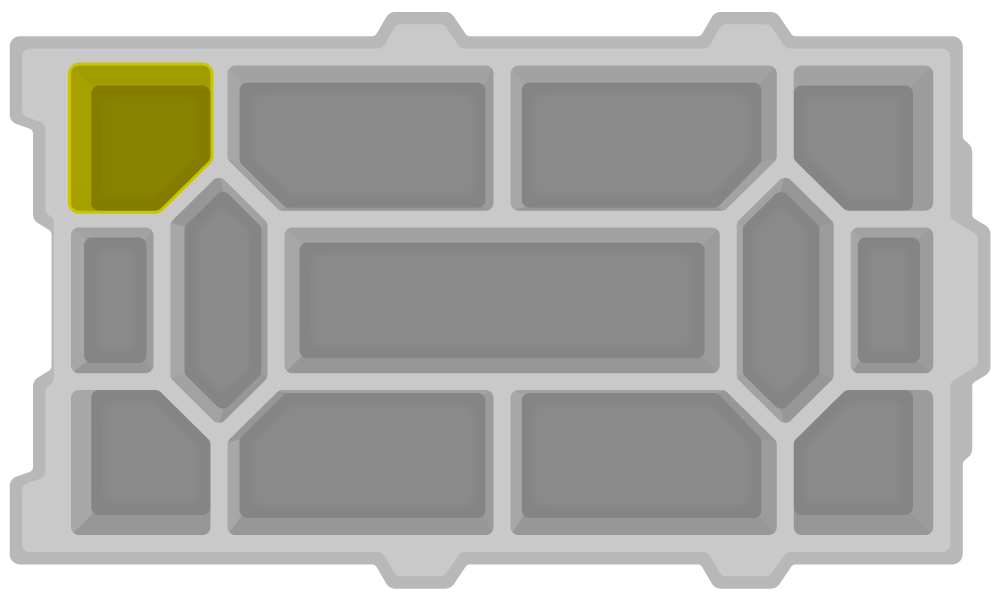

Lokasi bagian ini ditandai di pojok kiri atas Baki.

Petunjuk Bermanfaat: Gunakan kantong ziplock tambahan dari saat membuka kotak beserta selotip dan spidol untuk memisahkan spacer berdasarkan ukuran dalam kantong tersendiri agar mudah diakses saat merakit. Cantumkan ukuran spacer dan nomor komponen individual di bagian luar setiap tas.



Gunakan Penggaris Komponen Logam VEX V5 dari rulers.vex.com untuk dengan mudah membedakan dan mengidentifikasi berbagai ukuran poros.
Poros Penggerak 2” atau 4x Poros penggerak 2 inci atau 4x. Bagian ini tersedia dalam paket variasi:
228-6871-800

Nomor bagian individual:
288-2500-120		 30
Poros Penggerak 3” atau 6x Poros penggerak 3 inci atau 6x. Bagian ini tersedia dalam paket variasi:
228-6871-800

Nomor bagian individual:
288-2500-122		 20
Poros Penggerak 4” atau 8x Poros penggerak 4 inci atau 8x. Bagian ini tersedia dalam paket variasi:
228-6871-800

Nomor bagian individual:
288-2500-124		 10
Claw Gear Crank Engkol Gigi Cakar. Bagian ini tersedia dalam satu paket:
276-7472-801

Nomor bagian individual:
276-6010-003		 3 Tersedia dalam 1 paket variasi

Daftar komponen sebuah tas yang berisi enam jenis bagian berbeda, termasuk Claw Gear Crank. 		Lokasi bagian ini ditandai di pojok kanan atas Baki.

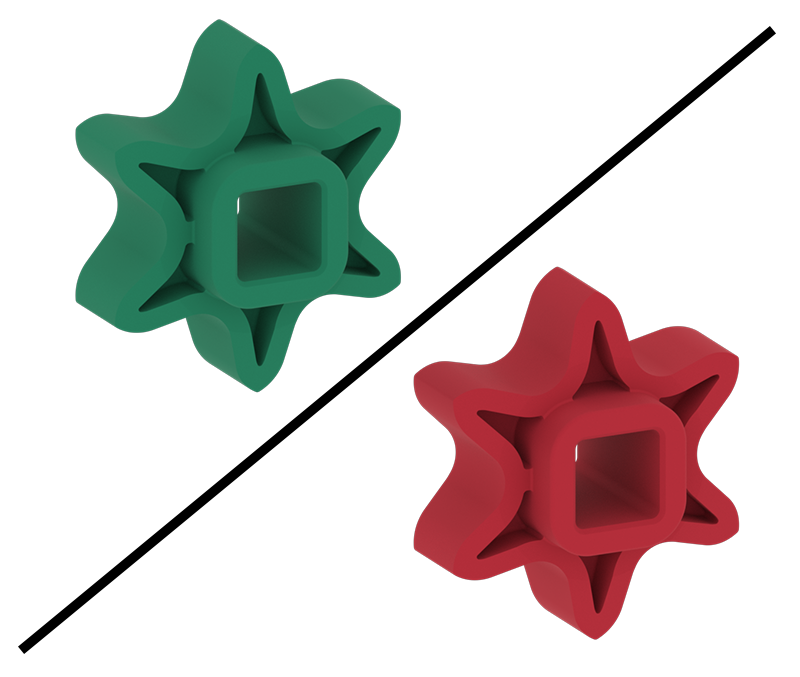

Roda Gigi Kekuatan Tinggi 6T

Catatan: Bagian ini saat ini sedang dalam proses transisi dari hijau ke merah.		 Sproket Kekuatan Tinggi 6T. Baik versi hijau yang lama maupun versi merah yang baru ditampilkan. Bagian ini terdapat dalam satu paket:
276-3876

Nomor bagian individual:
276-2252-003		 8 Tersedia dalam 1 kemasan

Label untuk Sproket 6 Gigi Kekuatan Tinggi Isi 8 Buah. 		Lokasi bagian ini ditandai di pojok kanan atas Baki.

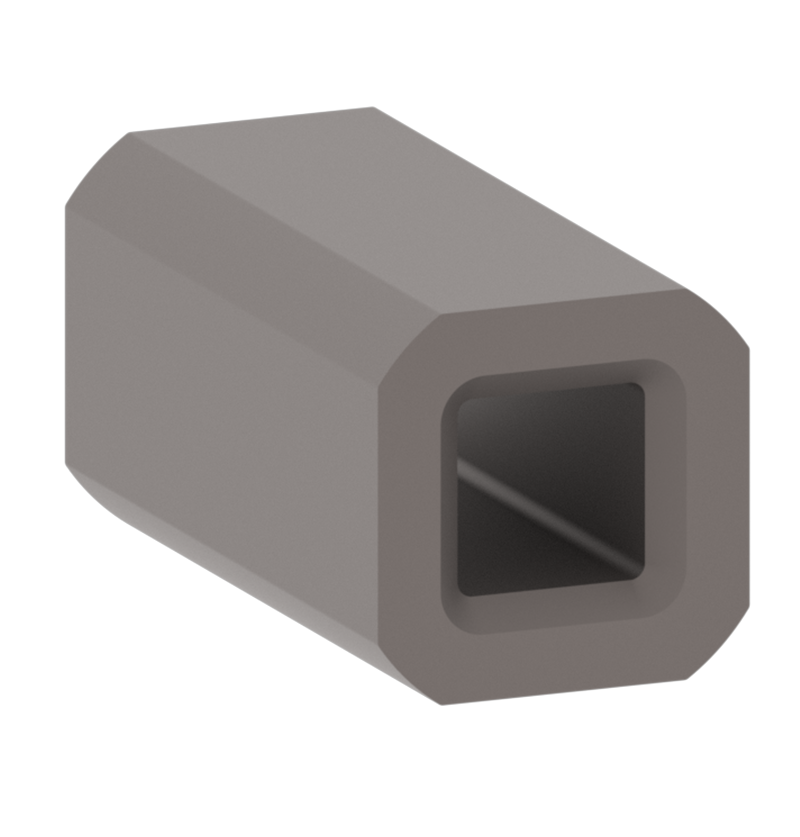

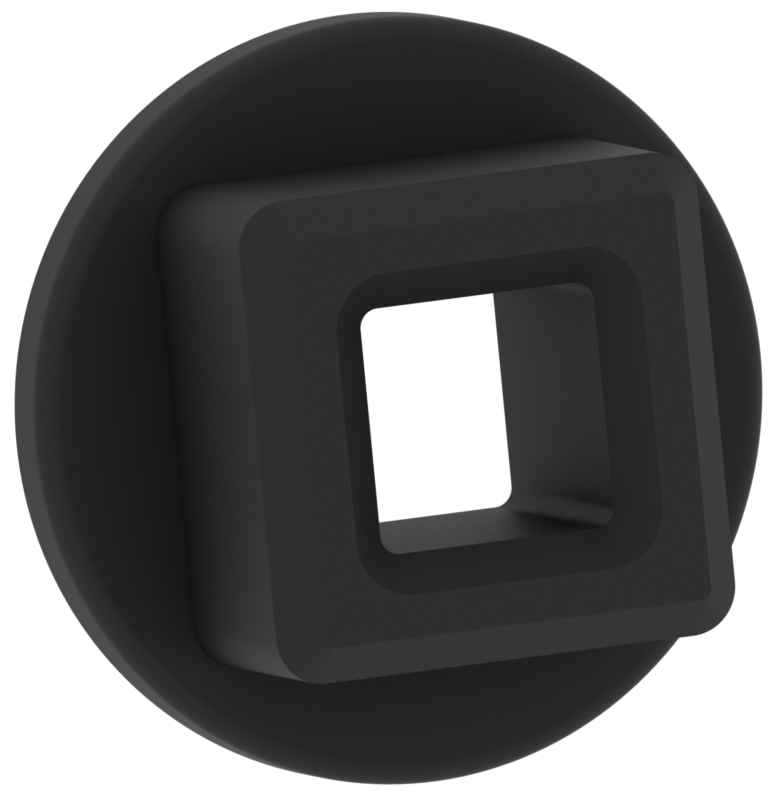

Sisipan Logam Roda Gigi Sisipan Logam Gigi. Bagian ini tersedia dalam tiga paket
276-3880
276-3881
276-3876

Nomor bagian individual:
276-2250-005		 84 Tersedia dalam 4 paket Sproket 30 Gigi Kekuatan Tinggi.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Tersedia dalam 1 paket Sproket 6 Gigi Kekuatan Tinggi.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Juga akan tersedia dalam dua paket Kit Sisipan Poros Kekuatan Tinggi.

Label untuk Kit Sisipan Poros Kekuatan Tinggi. 		Lokasi bagian ini ditandai di pojok kanan atas Baki.

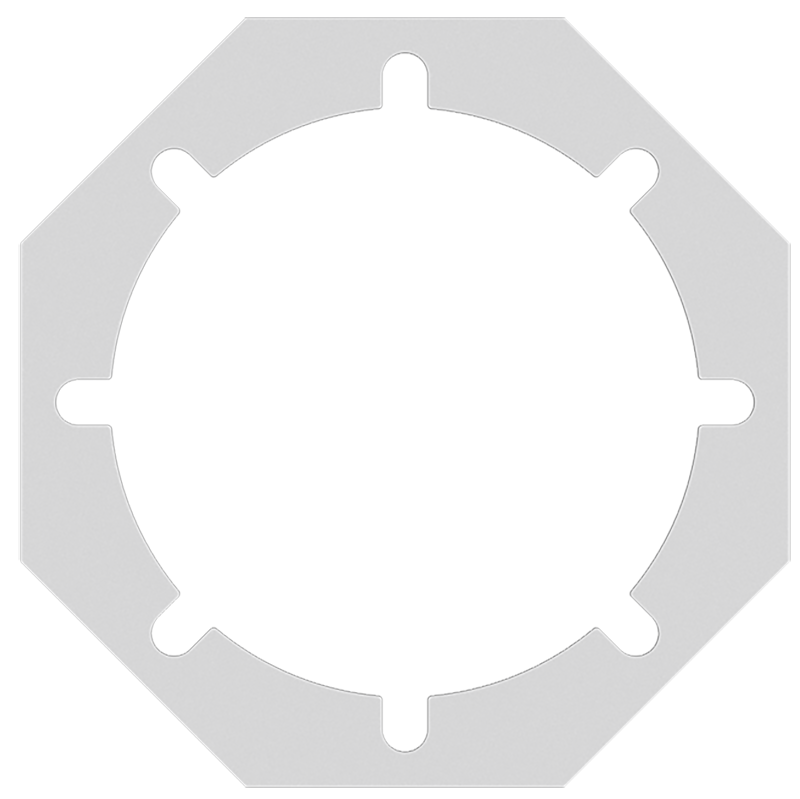

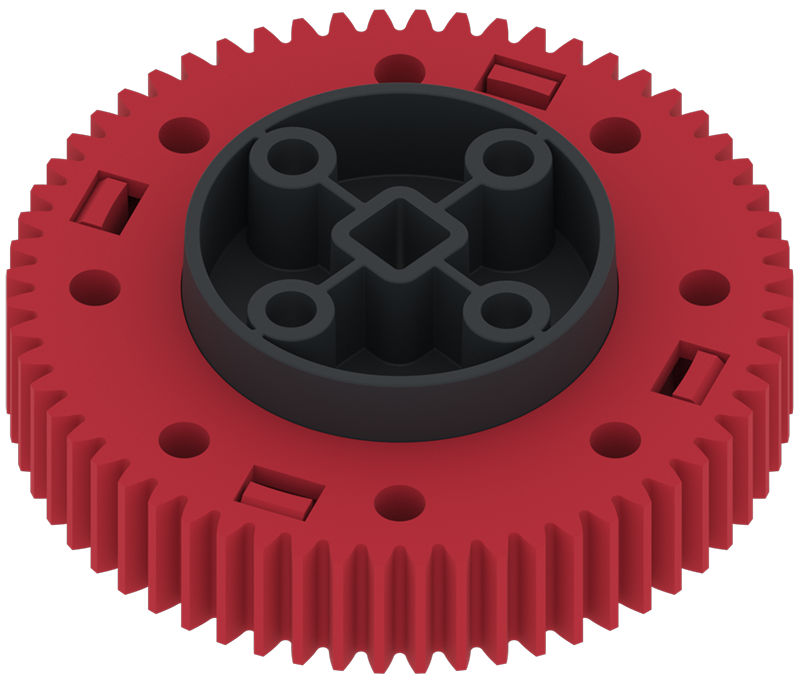

Sisipan Gigi Kekuatan Tinggi Sisipan Gigi Berkekuatan Tinggi. Bagian ini tersedia dalam tiga paket:
276-3880
276-3881
276-3876

Nomor bagian individual: 276-2250-006		 84
Sisipan HS Roda Gigi 12T Sisipan Gear HS 12T. Bagian ini tersedia dalam paket variasi:
276-6009-808

Nomor bagian individual:
276-2250-007		 1 Tersedia dalam 1 kantong potongan tambahan

Label untuk tas yang berisi tiga jenis komponen, yaitu 12T Gear HS Insert, 12T Gear dengan Bore 1/4 inci, dan Flat Bearing. 		Lokasi bagian ini ditandai di pojok kanan atas Baki.
Gigi Kekuatan Tinggi 12T dengan Lubang ¼” Roda Gigi Kekuatan Tinggi 12T dengan Lubang 1/4 inci. Bagian ini tersedia dalam paket variasi:
276-6009-808

Nomor bagian individual:
276-2250-008		 1

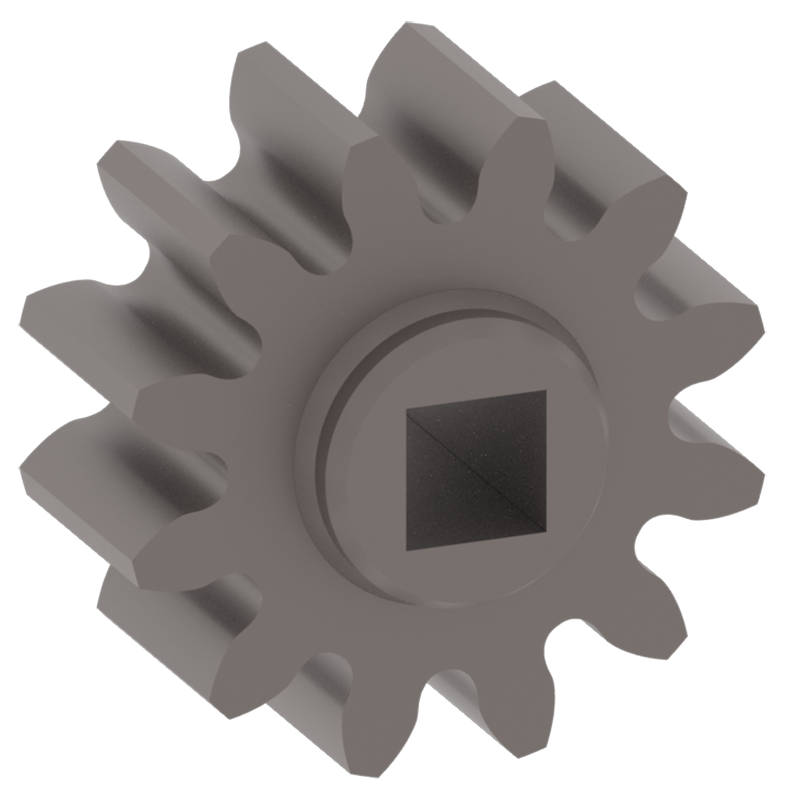

Gigi Logam 12T Gigi logam 12T. Nomor telepon 6010-011 12 Tersedia dalam 1 kantong isi 12 (berlabel 276-7368) Lokasi bagian ini ditandai di pojok kanan atas Baki.

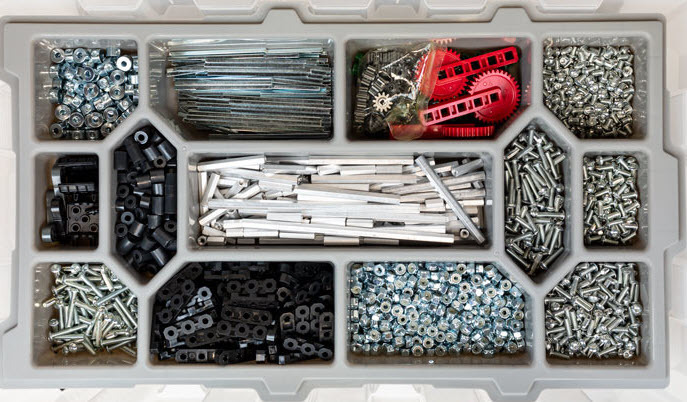

Setelah semua komponen dari Workcell Kit ditaruh dalam baki Storage Bin 1, baki tersebut akan tampak seperti gambar ini (pilih gambar untuk memperbesarnya).

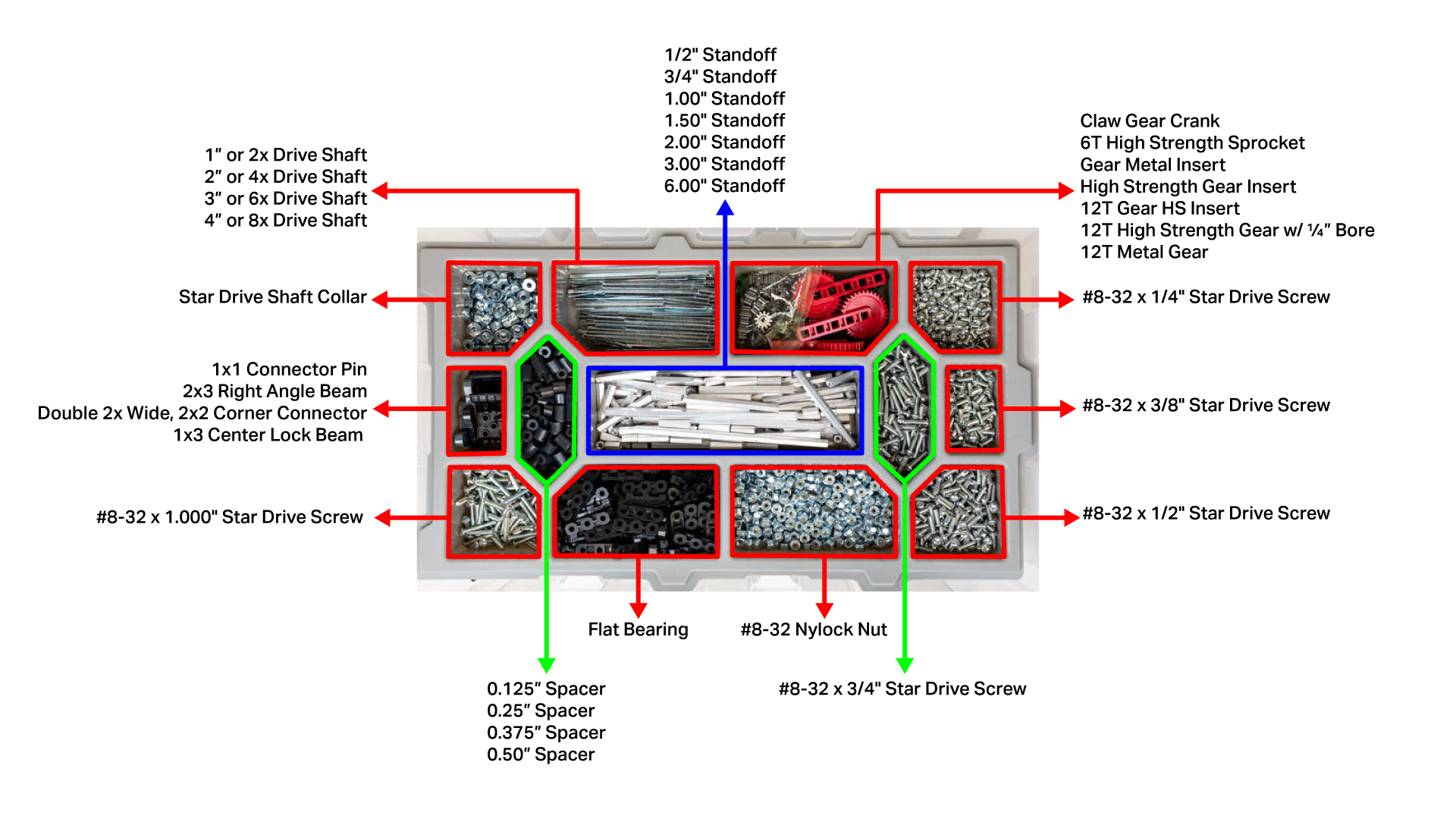

Diagram dari atas ke bawah dari Baki Kotak Penyimpanan 1, dengan setiap bagian disorot dan bagian-bagian yang termasuk di dalamnya tercantum. Terdapat total 13 bagian pada Baki tersebut.

Tempat Penyimpanan 1: Basis

Bagian Foto Nomor Bagian Kuantitas Catatan Tas Lokasi

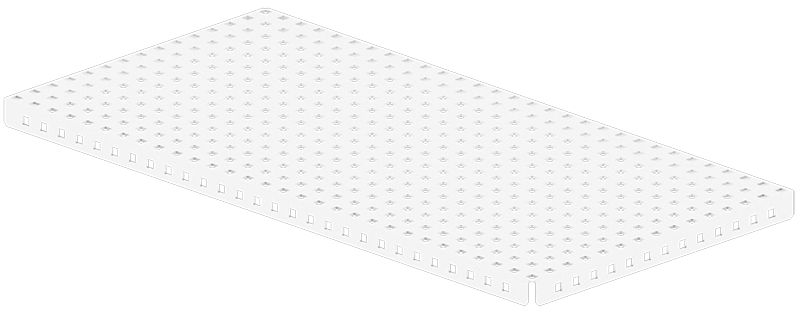

Pelat Dasar 15x30 Pelat Dasar 15x30. 276-1341 3 Ini tersedia dalam tiga kotak berisi dua Pelat Dasar.

Anda perlu membuka salah satu kotak ini saat mengatur tempat penyimpanan untuk membuat dua set berisi tiga.		 Bagian ini terletak di dasar tempat penyimpanan.
Pengumpan Cakram - Bawah Pengumpan Cakram - Bawah. Bagian ini terdapat dalam paket ini:
276-7720

Nomor bagian individual:
276-7720-001		 1 Tersedia dalam 1 tas

Label untuk tas yang berisi dua bagian Disk Feeder. 		Bagian ini terletak di dasar tempat penyimpanan.
Pengumpan Cakram - Atas Pengumpan Disk - Atas. Bagian ini terdapat dalam paket ini:
276-7720

Nomor bagian individual:
276-7720-002		 1

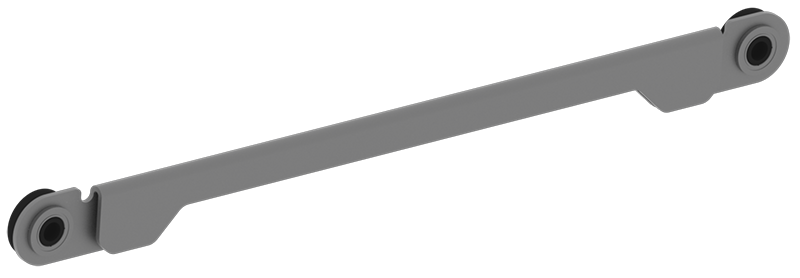

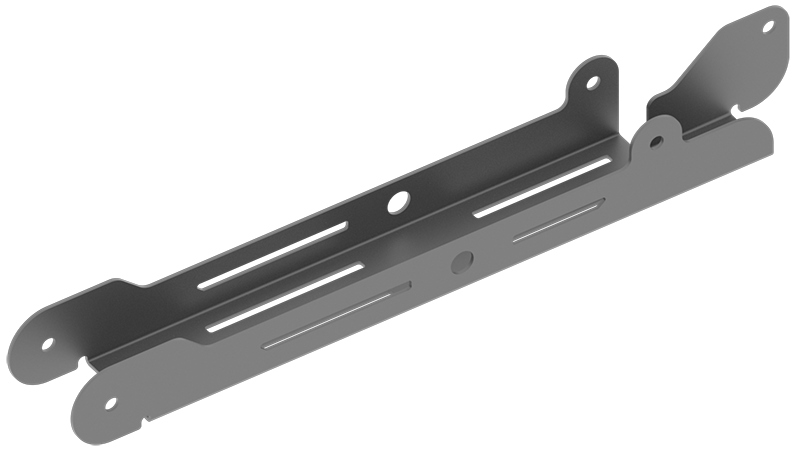

Batang Lengan Kuncian lengan. Bagian ini ada dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-500		 2 Tersedia dalam 1 tas

Label untuk tas yang berisi komponen-komponen Kit Lengan Robot. 		Bagian ini terletak di dasar tempat penyimpanan.
Batang Lengan 2 Kuncian Lengan 2. Bagian ini terdapat dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-501		 1

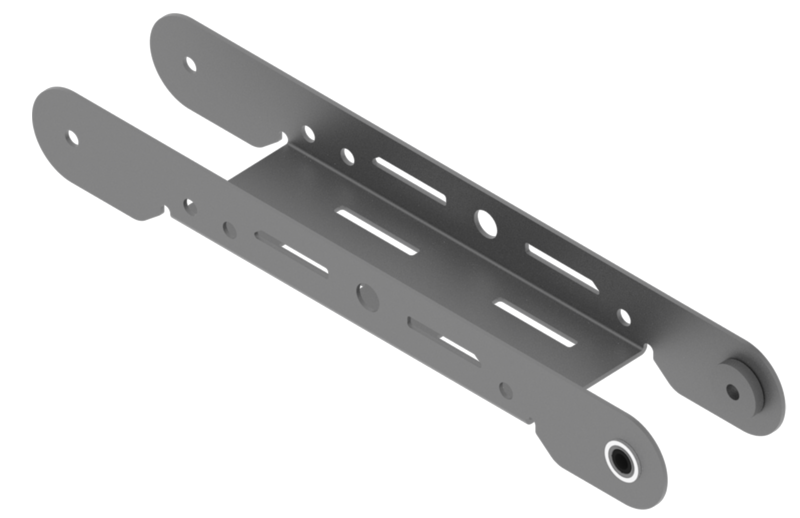

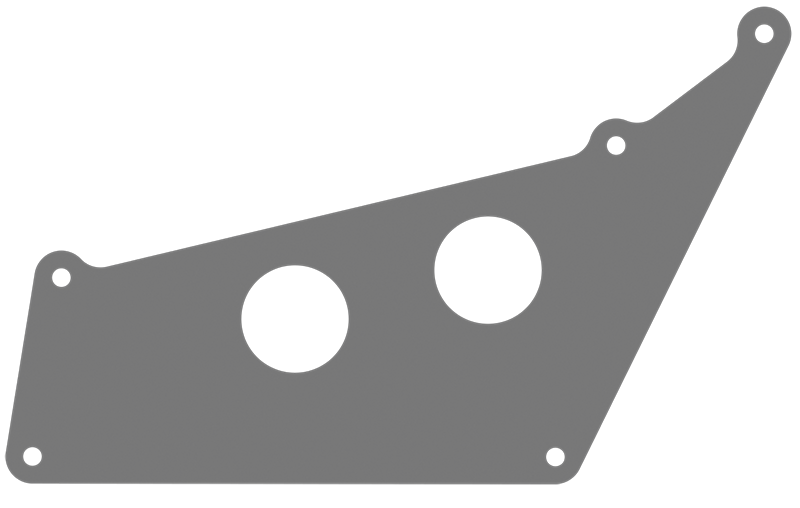

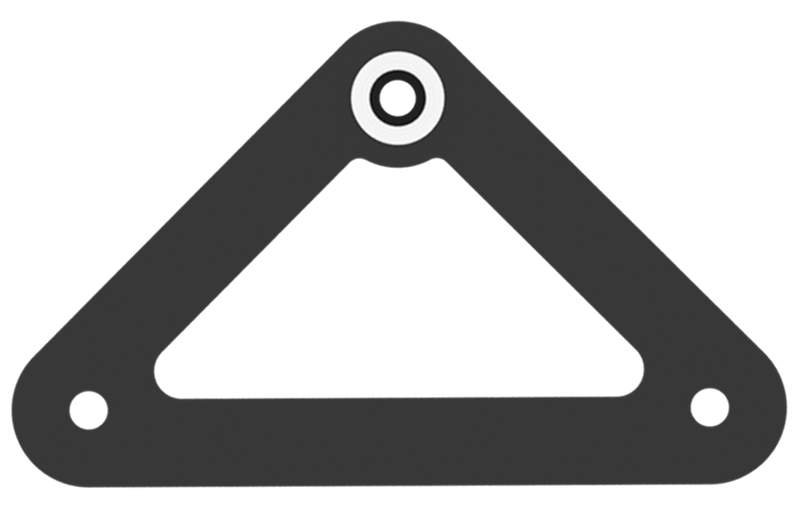

Pelat Transfer Lengan Pelat Pemindahan Lengan. Bagian ini terdapat dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-600		 1
Sendi Lengan 3 Sendi Lengan 3. Bagian ini terdapat dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-006		 1
Jig Penguasaan Lengan Alat Bantu Penguasaan Lengan. Bagian ini terdapat dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-011		 1
Sendi Lengan 1 - Kiri Sendi Lengan 1 - Kiri. Bagian ini ada dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-100		 1
Sendi Lengan 1 - Kanan Sendi Lengan 1 - Kanan. Bagian ini ada dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-200		 1
Sendi Lengan 2 Sendi Lengan 2. Bagian ini ada dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-300		 1
Sendi Lengan 4 Sendi Lengan 4. Bagian ini ada dalam paket ini:
276-7151

Nomor bagian individual:
276-7151-400		 1
Kit Bantalan Meja Putar Bantalan Meja Putar Besar. Bagian ini terdapat dalam paket ini:
276-5652

Nomor bagian individual:
276-5652-000		 1 Tersedia dalam 1 tas

Label untuk tas yang berisi komponen-komponen Kit Bantalan Meja Putar. 		Bagian ini terletak di dasar tempat penyimpanan.
Kit Bantalan Meja Putar Bantalan Meja Putar Kecil. Bagian ini terdapat dalam paket ini:
276-5652

Nomor bagian individual:
276-5652-004		 1
Kit Bantalan Meja Putar Braket Pemasangan Meja Putar. Bagian ini terdapat dalam paket ini:
276-5652

Nomor bagian individual: 276-5652-007		 1
Permukaan Penghapus Kering Permukaan yang dapat dihapus dengan mudah. Telepon: 276-7157-006 1 Permukaan Penghapus Kering ini dapat dengan mudah menyatu dengan dinding kotak karena transparan.

Pastikan Anda memperhatikannya di sisi-sisi kotak atau di sepanjang bagian paling bawah.		 Bagian ini terletak di dasar tempat penyimpanan.

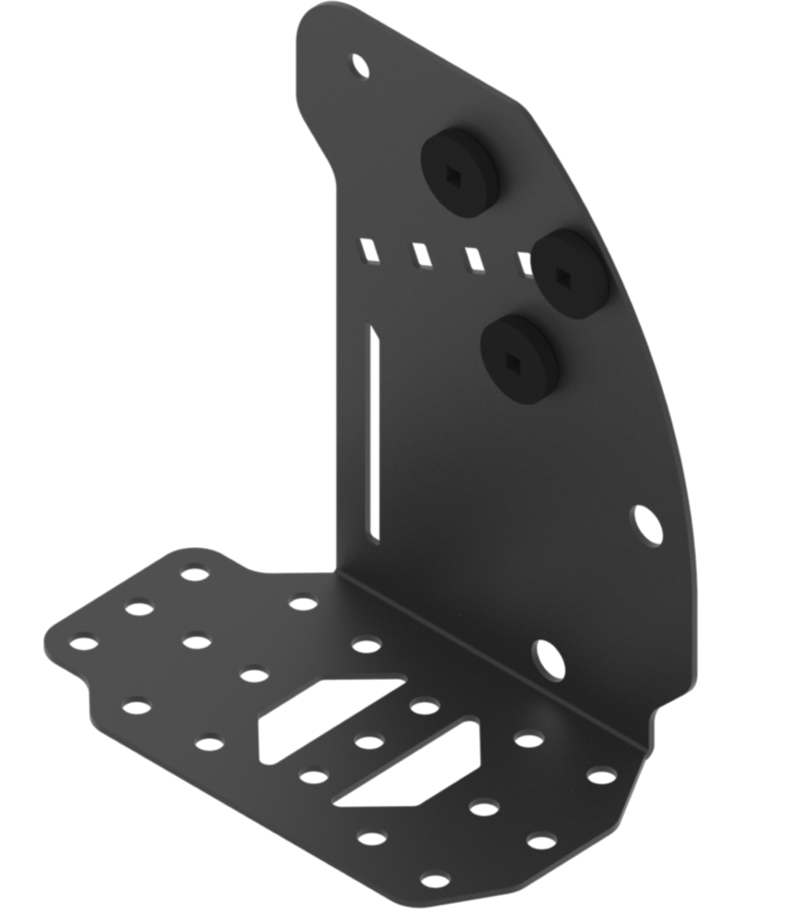

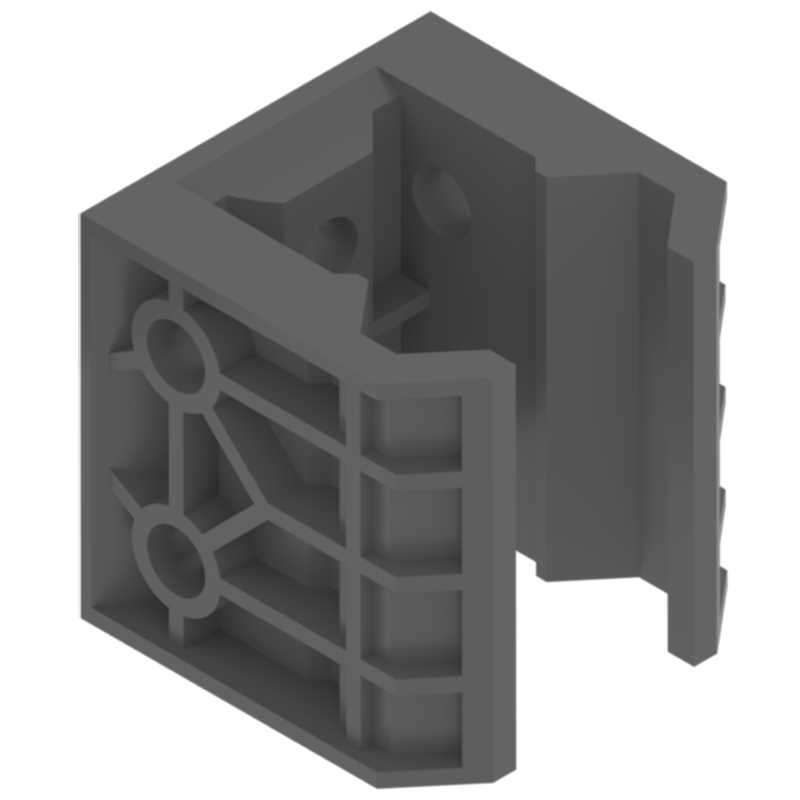

Perakitan Dudukan Otak Robot Perakitan Dudukan Otak Robot. Telepon: 276-7152-002 1 Tersedia dalam 1 kantong isi 1 Bagian ini terletak di dasar tempat penyimpanan.

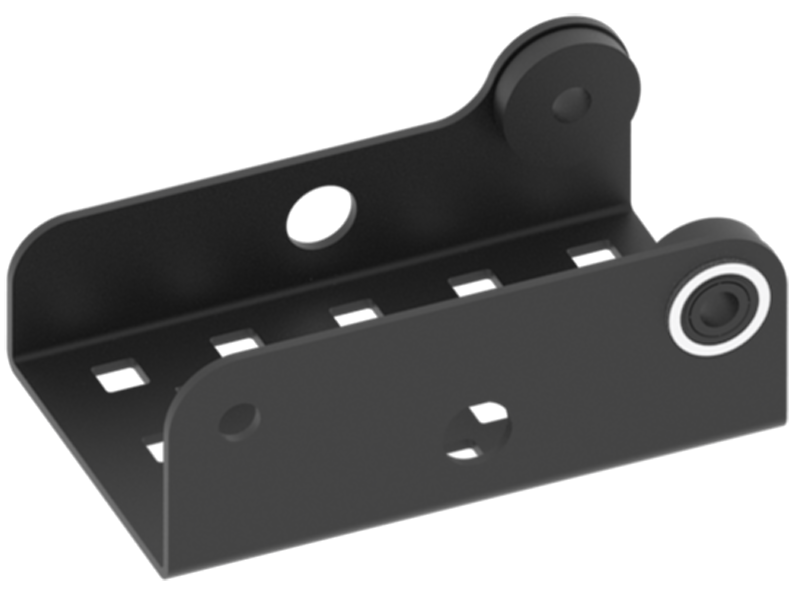

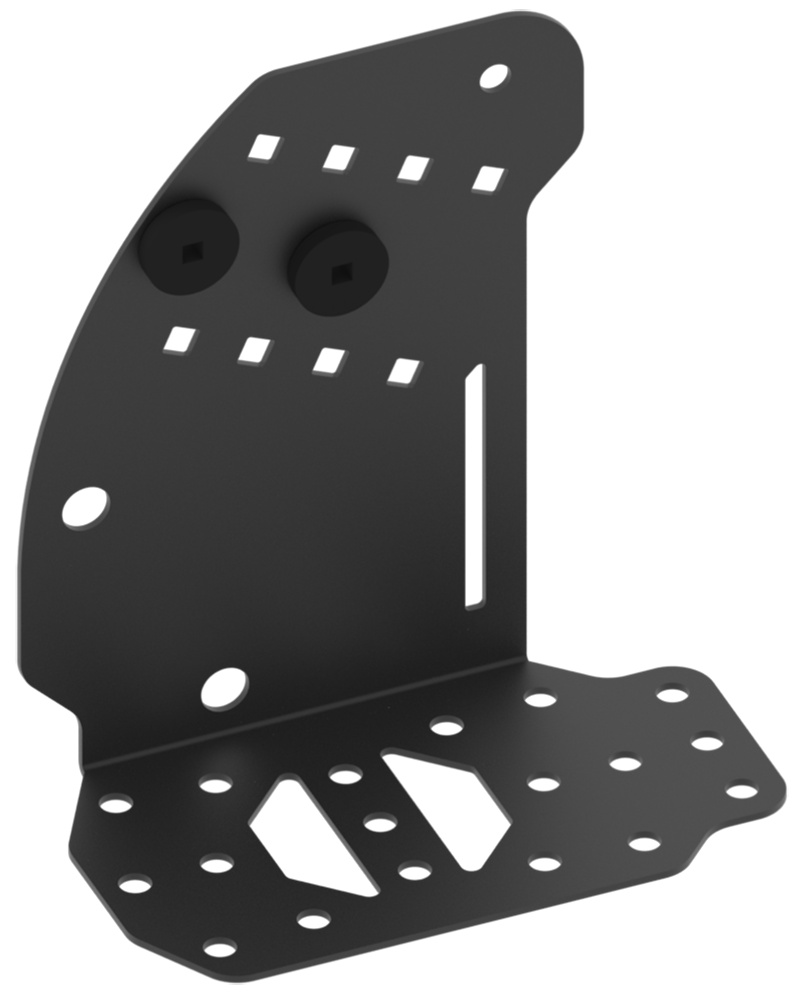

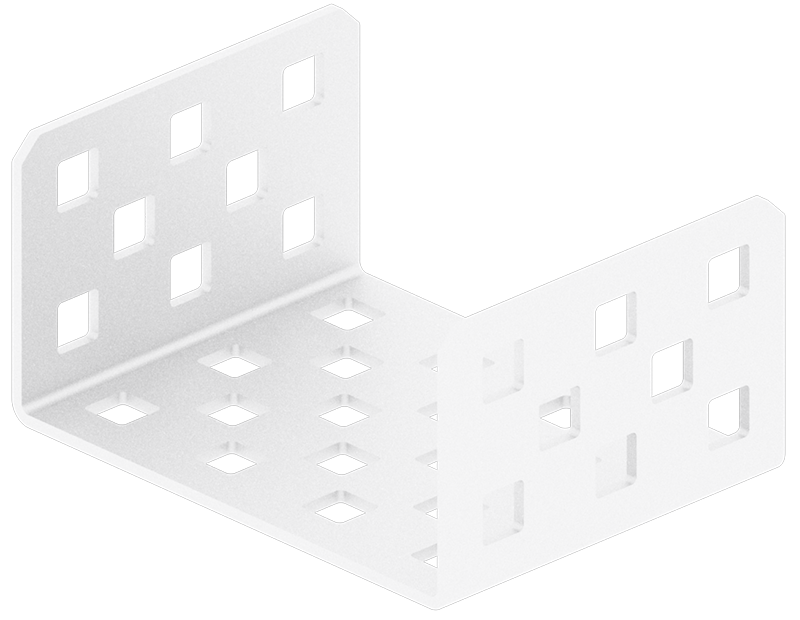

Braket Konveyor Input Output Braket Konveyor Input Output. Telepon: 276-7153-001 8 Tersedia dalam 1 kantong isi 8 Bagian ini terletak di dasar tempat penyimpanan.

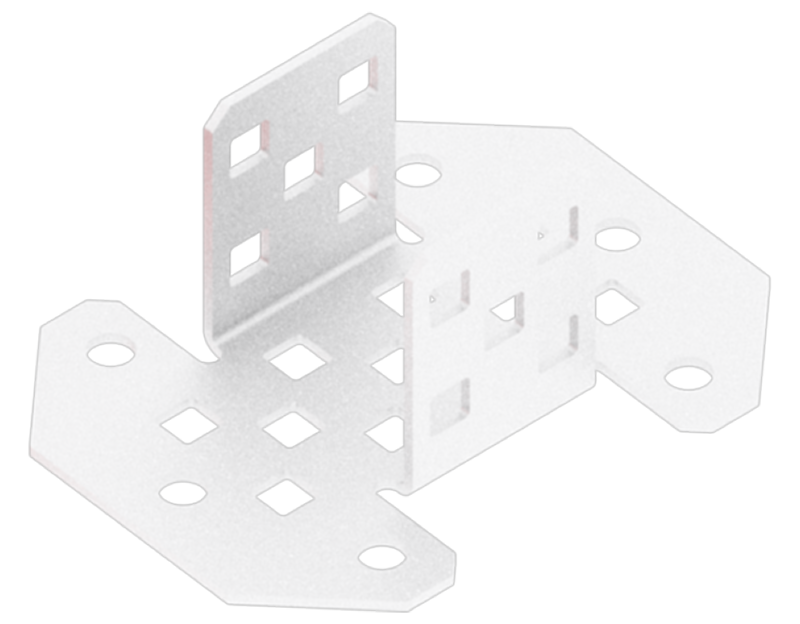

Pasangan Sudut Gusset Penguat Kopling Sudut. Nomor telepon 276-2578-001 8 Tersedia dalam 1 kantong isi 8 Bagian ini terletak di dasar tempat penyimpanan.

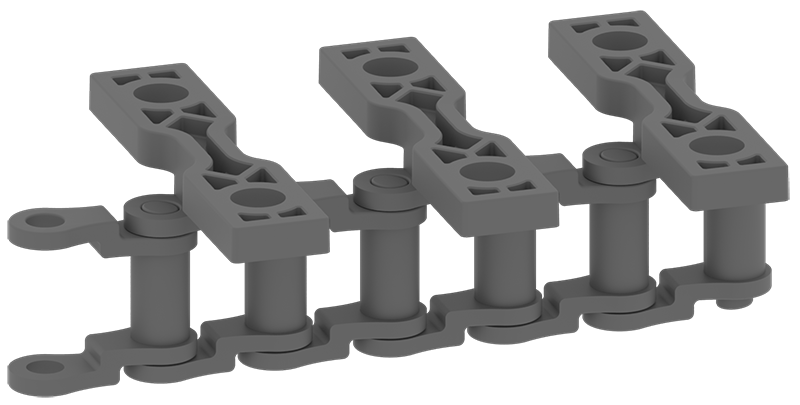

Rantai Konveyor Kekuatan Tinggi Rantai Konveyor Berkekuatan Tinggi. Telepon: 276-7141 6 rantai Tersedia dalam beberapa kantong berisi 6 rantai.

Hanya satu kantong yang dibutuhkan untuk Bin 1.

Kantong lainnya akan ditaruh di Bin 3.		 Bagian ini terletak di dasar tempat penyimpanan.
Batang Baja 1x25 Batang Baja 1x25. Nomor telepon 275-1141-001 8 Tersedia dalam 1 kantong isi 8 Bagian ini terletak di dasar tempat penyimpanan.

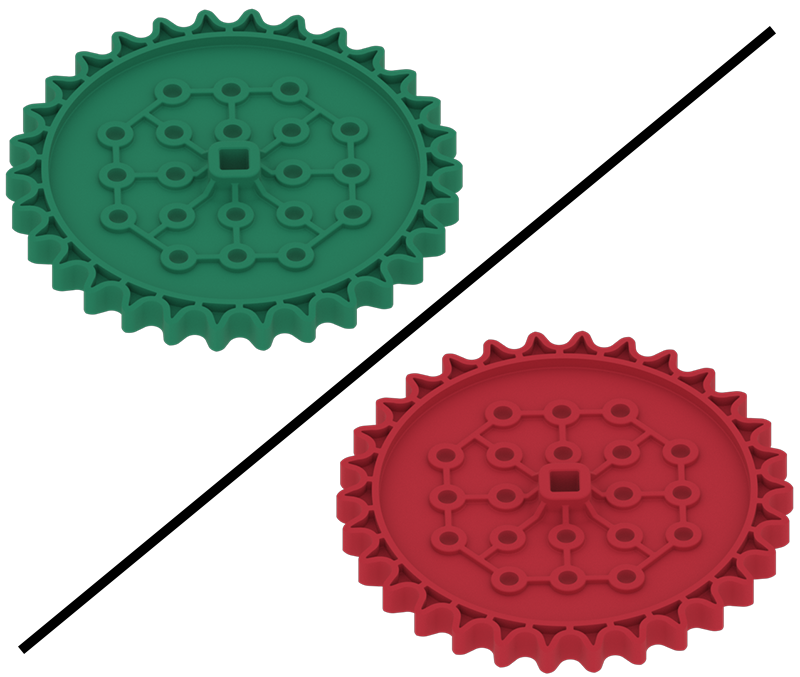

30T Sprocket Kekuatan Tinggi

Catatan: Bagian ini saat ini sedang dalam proses transisi dari hijau ke merah.		 Sproket Kekuatan Tinggi 30T. Baik versi hijau yang lama maupun versi merah yang baru ditampilkan. Bagian ini terdapat dalam satu paket:
276-3880

Nomor bagian individual:
276-2252-007		 4 Tersedia dalam kemasan Sproket 30 Gigi Kekuatan Tinggi.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Hanya satu kemasan ini yang dibutuhkan untuk Kotak 1.

Kemasan lainnya akan dimasukkan ke dalam Kotak 3.		 Bagian ini terletak di dasar tempat penyimpanan.
Kit Pengikat Rantai Kekuatan Tinggi Kit Sambungan Rantai Kekuatan Tinggi. Telepon: 276-7578 6 tautan Tersedia dalam beberapa kantong berisi 6 tautan.

Hanya satu kantong yang dibutuhkan untuk Bin 1.

Kantong lainnya akan ditaruh di Bin 3.		 Bagian ini terletak di dasar tempat penyimpanan.


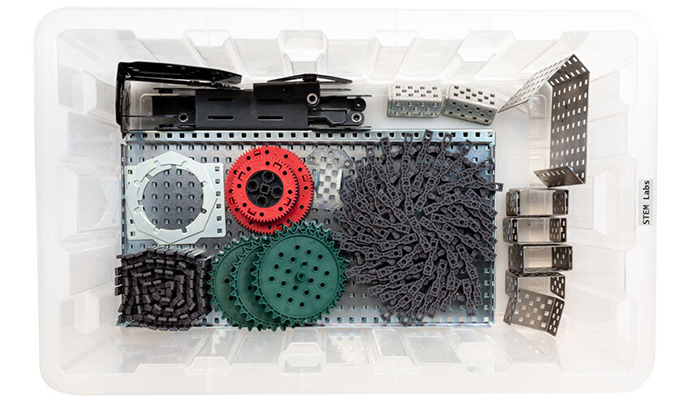

Setelah semua bagian dari Workcell Kit diletakkan di dasar Storage Bin 1, dasar tersebut akan tampak seperti gambar ini.

Tampilan dari atas bagian dasar Kotak Penyimpanan 1 untuk menggambarkan cara pengemasan barang-barang tersebut.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
