Merakit VEX V5 Workcell adalah kegiatan yang menyenangkan dan mendidik.

Diagram pengaturan Workcell V5 untuk CTE (Pendidikan Karier dan Teknis), yang mengilustrasikan pengaturan komponen dan sambungan yang diperlukan untuk pengoperasian yang efektif di lingkungan lab.

Diagram yang mengilustrasikan pengaturan V5 Workcell untuk CTE (Pendidikan Karier dan Teknis), menunjukkan susunan komponen dan sambungan yang diperlukan untuk pengoperasian.

Petunjuk Perakitan yang terdapat pada bagian Seek di V5 Workcell STEM Labs menyediakan daftar komponen dan ilustrasi terperinci untuk memandu pelajar dalam perakitan.

Apa itu Struktur V5?

Struktur V5 terdiri dari semua potongan plastik dan logam yang ditemukan pada V5 Workcell yang membentuk platform, braket, dudukan penanda, lengan robot, dan konektor yang menyatukan semuanya.

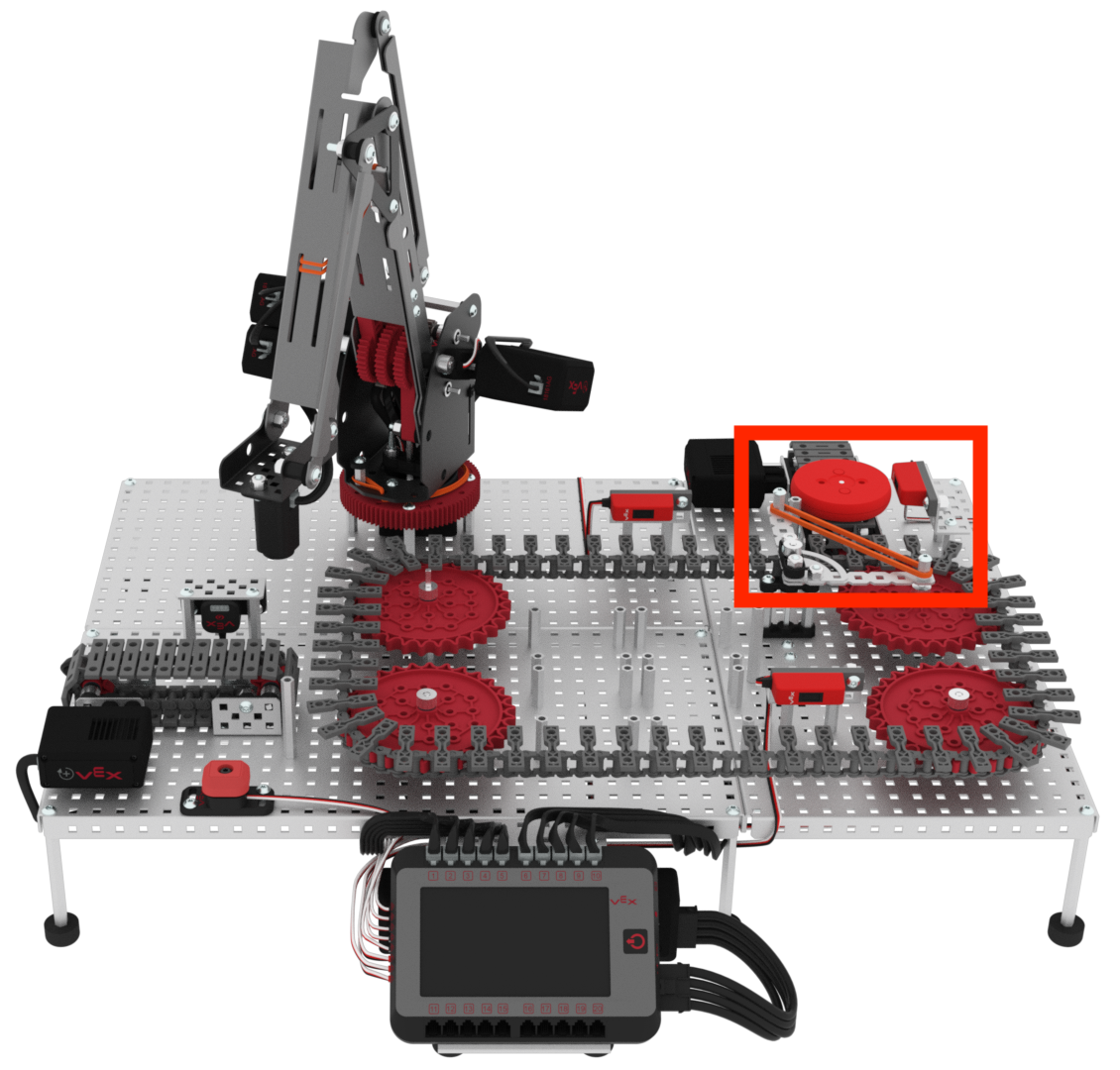

Diagram pengaturan Workcell V5 untuk Lab 10, yang mengilustrasikan pengaturan komponen dan koneksi untuk tujuan Pendidikan Karier dan Teknis.

Tips dan Trik saat bekerja dengan Struktur V5

Tabel nomor bagian untuk menyiapkan V5 Workcell dalam konteks Pendidikan Karier dan Teknis (CTE), menampilkan berbagai komponen dan pengenal yang sesuai.

Petunjuk Perakitan yang disertakan dalam V5 Workcell STEM Labs mencakup nomor komponen pada daftar komponen dan pada ilustrasi perakitan terperinci. Hal ini dapat membantu memastikan bahwa pembangun menggunakan komponen yang tepat saat merakit, serta memberikan kuantitas berapa banyak komponen tertentu yang dibutuhkan. Menambah kemudahan perakitan dengan mengumpulkan semua bagian yang diperlukan sebelum memulai langkah dalam Petunjuk Bangunan.

Diagram pengaturan V5 Workcell untuk CTE (Pendidikan Karier dan Teknis), yang mengilustrasikan pengaturan komponen dan koneksi untuk fungsionalitas optimal. Diagram yang mengilustrasikan pengaturan Workcell V5 untuk Pendidikan Karier dan Teknis, menunjukkan komponen dan pengaturannya untuk fungsionalitas optimal.

Alat VEX yang digunakan untuk mengencangkan pengencang meliputi kunci pas, Kunci Penggerak Bintang, dan Obeng Penggerak Bintang. Star Drive tersedia dalam dua ukuran. T15 Star Drive lebih besar dari keduanya dan digunakan dengan sekrup yang ditemukan dalam V5 Workcell Kit. Penggerak Bintang T8 lebih kecil dan digunakan untuk mengencangkan sekrup set di Kerah poros.

Gambar close-up mur penahan sekrup yang digunakan dalam pengaturan V5 Workcell untuk Pendidikan Karier dan Teknis, memamerkan desain dan fiturnya untuk tujuan perakitan.

Sekrup, penahan, dan mur dapat dirakit sekencang jari untuk menyambungkannya. Namun, kunci pas dan kunci penggerak bintang perlu digunakan untuk mengencangkan pengencang ini. Menggunakan Pengencang V5 akan memberi Anda informasi lebih lanjut untuk membantu merakit bangunan Anda.

Sekrup yang terlepas dapat menjadi masalah selama perakitan, namun ada beberapa tips untuk Melepas Sekrup V5 yang Terlepas.

Gambar yang menunjukkan berbagai sisipan motor untuk pengaturan V5 Workcell dalam Pendidikan Karier dan Teknis, mengilustrasikan berbagai jenis dan konfigurasi yang tersedia untuk digunakan dalam proyek robotika.

Jangan mengencangkan sekrup terlalu kencang ke dalam V5 Smart Motor #8-32 Sisipan Berulir. Ini dapat merusak sisipan.

Diagram yang mengilustrasikan pengaturan V5 Workcell yang tepat, menyoroti area yang harus dihindari pengencangan komponen yang berlebihan, relevan dengan Pendidikan Karier dan Teknis.

Jangan mengencangkan mur Nylock secara berlebihan pada titik. Pengencangan yang berlebihan akan menyebabkan sambungan titik poros terikat dan tidak dapat berputar dengan mudah.
