VEX GO adalah sistem pembangunan yang mudah yang memungkinkan siswa di kelas tiga hingga lima untuk membangun banyak proyek pendidikan. Fleksibilitas dan fungsinya juga dapat digunakan pada tingkat yang lebih tinggi.

Seorang siswa berinteraksi dengan bagian-bagian VEX GO di lingkungan kelas.

Artikel ini akan memperkenalkan Anda pada bagian-bagian yang memungkinkan Anda menyambungkan bagian-bagian VEX GO lainnya bersama-sama.

Pin adalah bagian plastik kecil yang digunakan untuk membangun proyek VEX GO. Ada empat jenis pin yang berbeda: Pin Merah, Pin Hijau, Pin Merah Muda, dan Pin Abu-abu.

Pin Merah

Diagram bagian Pin Merah, dengan tanda panah yang menunjuk dan memberi label pada Flensa dan Pasaknya.

Pin Merah adalah konektor yang paling umum digunakan untuk sistem VEX GO. Pin ini memiliki dua pasak bundar yang dipisahkan oleh flensa.

Diagram bagian Pin Merah yang menghubungkan Balok Hijau ke Pelat Putih dengan menghubungkan Pasaknya melalui Lubang Bundar pada bagian tersebut.

Pin Merah memungkinkan dua bagian dengan lubang bundar untuk disambungkan bersama seperti Sinar Hijau ke Pelat Putih.

Pin Hijau

Diagram bagian Pin Hijau, dengan label yang menunjukkan bahwa salah satu pasaknya dua kali lebih panjang daripada Pin Merah.

Pin Hijau sangat mirip dengan Pin Merah. Namun, satu sisi Pin Hijau memiliki pasak yang dua kali lebih panjang dari Pin Merah.

Diagram tiga bagian Balok yang ditempelkan pada satu bagian Pin Hijau.

Pasak yang lebih panjang memungkinkan penyambungan dua tingkat bagian plastik pada satu sisi Pin Hijau dan satu ketebalan bagian plastik pada sisi lainnya. Misalnya, satu sisi Pin Hijau dapat dimasukkan ke dalam Balok Besar Hitam. Sinar Jingga dapat disisipkan pada sisi lain pin. Kemudian Sinar Merah Muda dapat disisipkan di atas Sinar Oranye.

Diagram rakitan VEX GO Crawler dengan salah satu sambungannya dilingkari dan dicatat sebagai tiga lapisan bagian yang direkatkan dengan Pin Hijau.

Ini akan memungkinkan ketiga lapisan bagian tersebut direkatkan bersama-sama.

Pin Merah Muda

Diagram bagian Pin Merah Muda, dengan label yang menunjukkan bagian tersebut merupakan Pasak Persegi, bagian yang merupakan Pasak Bundar, dan kemudian Tutup di ujungnya.

Pin Merah Muda memiliki beberapa fitur khusus. Ia memiliki tutup untuk menjaganya agar tidak tergelincir melalui lubang bundar. Ia memiliki bagian bundar yang memungkinkannya dimasukkan ke dalam lubang bundar dan memiliki pasak persegi yang memungkinkannya dimasukkan ke dalam lubang persegi.

Diagram Pin Merah Muda yang dimasukkan melalui Sinar Biru dan ke dalam lubang persegi Roda Biru, mengamankannya pada tempatnya tanpa membatasi putarannya.

Misalnya, Pin Merah Muda dapat disisipkan melalui Sinar Biru dan tutupnya akan mencegah sinar tersebut melewatinya. Area bundar Pink Pin pas ke dalam lubang Blue Beam dan pasak persegi dapat pas ke dalam lubang persegi Blue Gear yang memungkinkan roda gigi berputar bebas.

Diagram mobil super VEX GO yang dibuat dengan bagian Pin Pink yang menahan Gear Biru yang ditunjukkan oleh anak panah.

Dalam proyek Supercar, Pin Merah Muda memungkinkan Roda Gigi Biru berputar bebas dan memberikan transfer daya dari Karet Gelang ke Roda Abu-abu.

Pin Abu-abu

Diagram bagian Pin Abu-abu, dengan label yang menunjukkan bahwa bagian tersebut mempunyai bagian berupa Pasak Persegi, bagian berupa Pasak Bulat, dan kemudian Flensa sebelum bagian Pasak Persegi lainnya.

Pin Abu-abu mempunyai pasak persegi dengan flensa, lalu bagian bundar, dan pasak persegi.

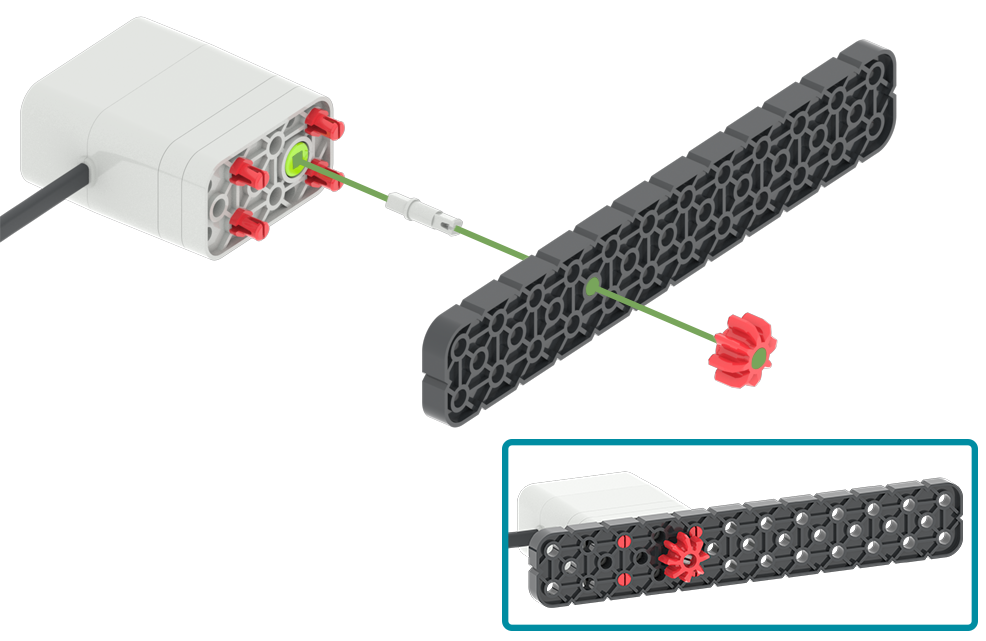

Diagram Pin Abu-abu yang dimasukkan melalui Balok Besar Hitam untuk menghubungkan Roda Gigi Merah ke Motor, sekaligus memungkinkan Motor memutar Roda Gigi Merah.

Fitur Gray Pin memungkinkannya untuk dimasukkan ke dalam Motor atau Kenop yang akan memaksa pin berputar. Pin Abu-abu dapat melewati lubang bundar di satu bagian dan kemudian masuk ke lubang persegi di bagian lain.

Misalnya, pasak persegi Pin Abu-abu dengan flensa dapat dimasukkan ke dalam Motor lalu melalui Balok Besar Hitam. Di sisi lain dari Balok Hitam Besar, Roda Gigi Merah dapat disisipkan ke pasak persegi Pin Abu-abu. Ini akan memungkinkan motor memutar Roda Gigi Merah.

Kebuntuan

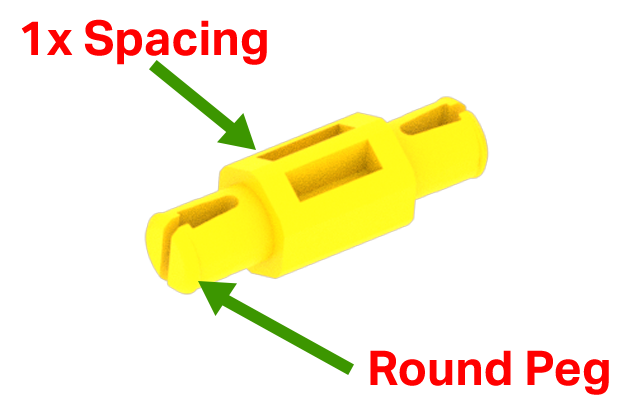

Diagram bagian Standoff Kuning, dengan label yang menunjukkan bagian tersebut memiliki Pasak Bundar di kedua sisi bagian Jarak yang setebal satu bagian plastik.

Saat membangun proyek dengan sistem VEX GO terkadang dibutuhkan lebih banyak ruang di antara bagian-bagiannya. Standoff adalah konektor yang memungkinkan hal ini terjadi. Penahan memiliki pasak bundar di setiap ujung dan bagian tengah yang memberikan jarak antar bagian.

Diagram semua bagian Standoff dalam VEX GO Kit.

Ada tiga ukuran penahan yang berbeda. Ini termasuk:

Yellow Standoff memiliki jarak satu ketebalan bagian plastik.
Blue Standoff memiliki jarak dua ketebalan bagian plastik.
Orange Standoff memiliki jarak empat ketebalan bagian plastik.

Diagram Lengan Robot VEX GO yang dibuat dengan bagian Standoff pada sensor mata yang disorot dalam lingkaran merah.

Jarak antar bagian bisa sangat penting untuk proyek Anda. Misalnya, Anda dapat menggunakan dua Standoff Kuning antara Balok Sudut Kuning dan Konektor Kuning. Ini akan memungkinkan Anda untuk memasang Sensor Mata sehingga akan berada di tengah proyek Lengan Robot Anda.

Konektor

Diagram yang menunjukkan penggunaan Konektor untuk menghubungkan bagian-bagian secara paralel atau pada sudut 90 derajat.

Konektor adalah bagian yang sangat membantu. Mereka memungkinkan Anda untuk menghubungkan dua bagian menjadi satu. Sambungan ini dapat berbentuk 90 derajat satu dengan yang lain atau sejajar satu dengan yang lain.

Diagram bagian Konektor Kuning, dengan label yang menunjukkan bahwa konektor tersebut memiliki dua Pasak Bundar yang diimbangi sejauh 90 derajat dari 5 Lubang Bundar.

Konektor memiliki lubang dan pasak bundar.

Konektor 90 derajat

Diagram semua bagian Konektor dalam Kit VEX GO.

Konektor 90 derajat tersedia dalam tiga ukuran. Ini termasuk:

Konektor Merah memiliki satu pasak dan satu lubang. Hal ini memungkinkan konektor tersebut dapat berputar.
Konektor Kuning memiliki lima lubang dan dua pasak.
Konektor Biru memiliki enam lubang dan dua pasak. Konektor Biru satu lubang lebih panjang dari Konektor Kuning.

Diagram Konektor Kuning yang digunakan untuk menyambungkan VEX GO yang dibangun pada sudut 90 derajat ke persegi Field Tiles.

Menghubungkan bagian-bagian bersama-sama pada sudut 90 derajat merupakan fitur yang sangat penting untuk sistem VEX GO. Misalnya, dua Konektor Kuning dapat digunakan untuk menghubungkan Balok Besar Abu-abu pada sudut 90 derajat ke Ubin untuk membuat alas bagi proyek Lengan Robot Anda.

Konektor Paralel

Diagram kedua bagian Konektor Paralel dalam Kit VEX GO.

Konektor Paralel tersedia dalam dua ukuran. Ini termasuk:

Konektor Hijau memiliki dua pasak di setiap sisi dan dua lubang di antara pasak.
Konektor oranye memiliki dua pasak di setiap sisi dan tujuh lubang di antara pasak.

Diagram mobil super VEX GO yang dibuat dengan Konektor Oranye yang menghubungkan dua Balok Besar Hitam yang disorot.

Konektor paralel dapat sangat berguna saat membangun proyek dengan sistem VEX GO. Misalnya, Anda dapat memisahkan dua Balok Besar Hitam paralel dengan Konektor Oranye saat membangun proyek Mobil Super Anda.

Membuat sambungan antar bagian dengan sistem VEX GO menyenangkan dan mudah menggunakan pin, penahan, dan konektor. Mereka akan membantu Anda membuat hubungan fisik antara bagian-bagian untuk mewujudkan imajinasi Anda menjadi kenyataan.
