Sistem pembangunan VEX GO merupakan cara mudah dan menyenangkan bagi siswa kelas 3-5 untuk membangun banyak proyek pendidikan. Fleksibilitas dan fungsinya juga dapat digunakan pada tingkat yang lebih tinggi.

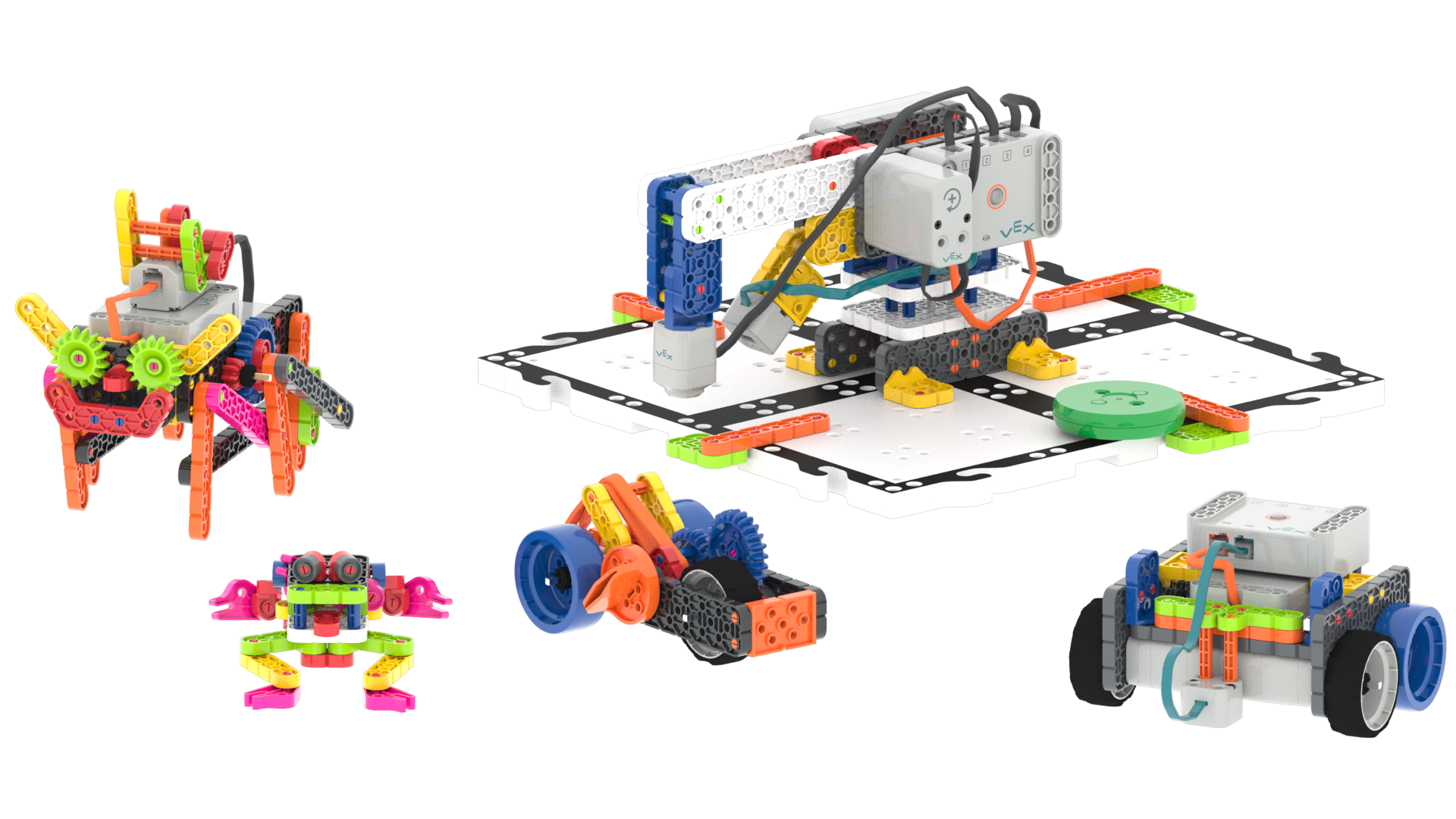

Diagram beberapa VEX GO Build yang dibuat dari Balok, Pelat, dan bagian VEX GO lainnya.

Artikel ini akan memperkenalkan Anda pada bagian-bagian yang memungkinkan Anda membangun proyek VEX GO.

Balok

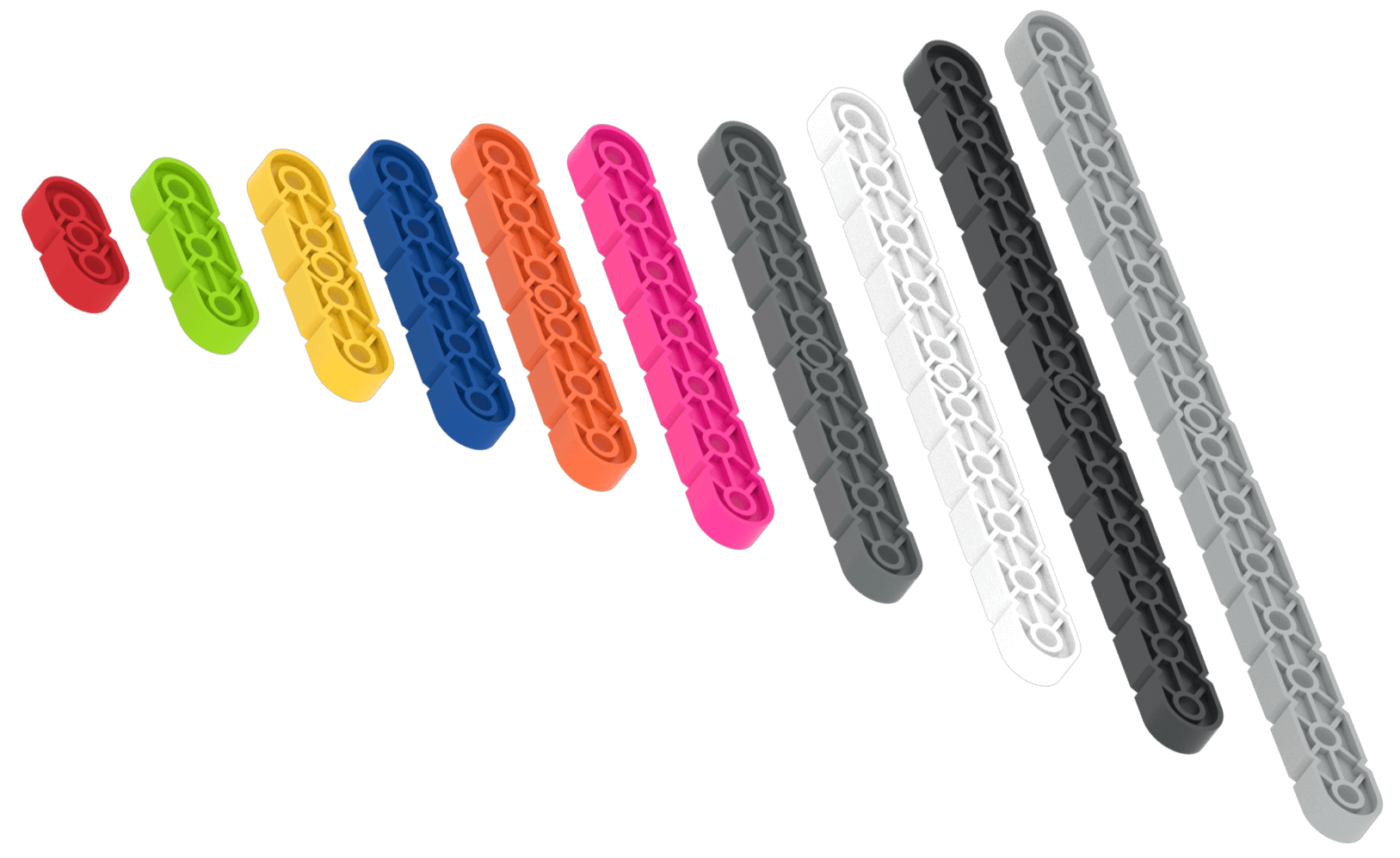

Diagram semua bagian Beam dalam Kit VEX GO.

Balok adalah bagian plastik yang lebarnya satu lubang. Panjangnya diidentifikasi berdasarkan warnanya dan tersedia dalam 10 panjang berbeda.

Diagram bagian Balok Kuning, dengan tanda panah yang menunjuk dan memberi label Lubang Tengahnya.

Setiap balok memiliki lubang di tengahnya yang memungkinkan konektor ditempatkan langsung di bagian tengahnya. Lubang tengah memberikan banyak fleksibilitas saat membangun suatu proyek.

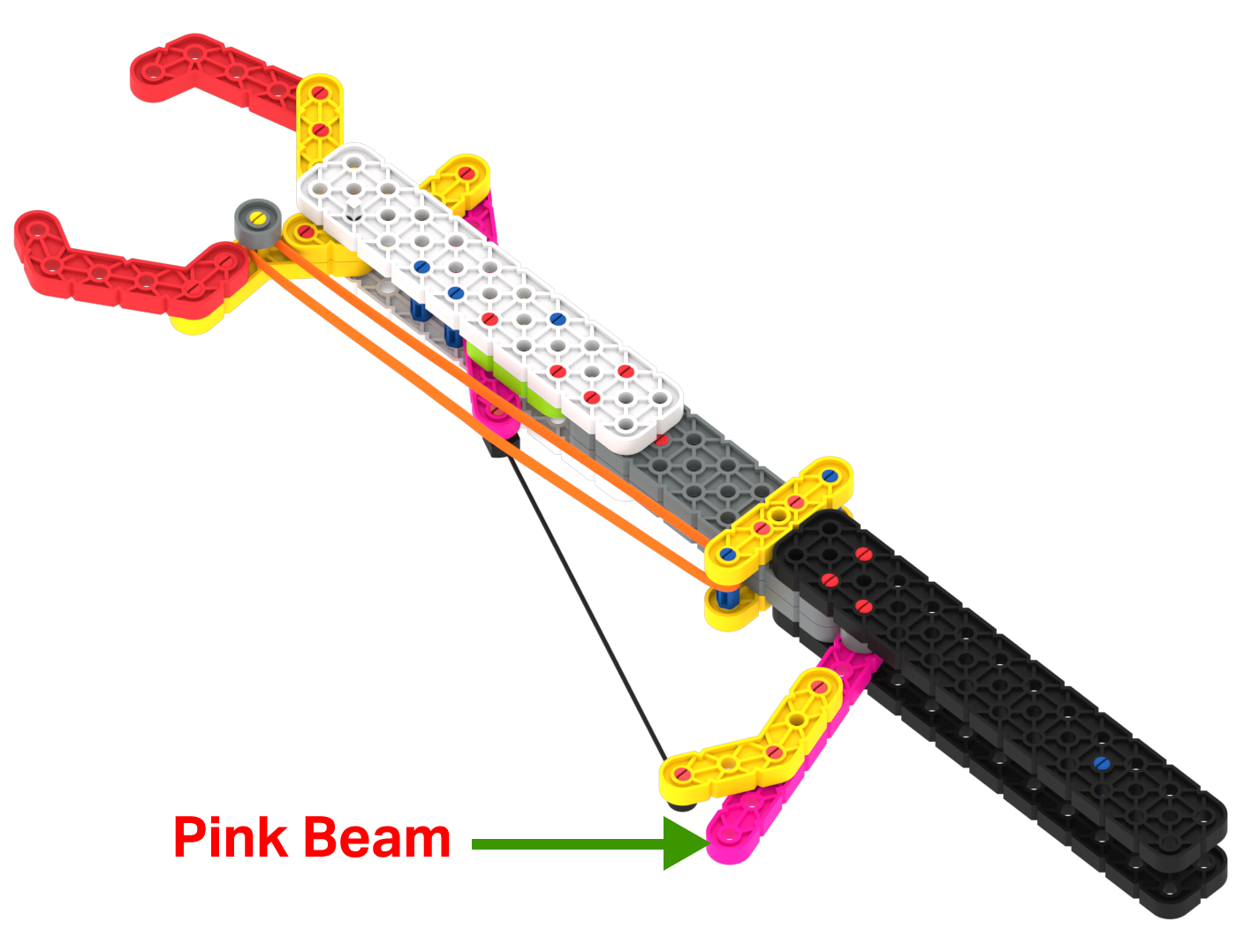

Diagram Cakar Adaptasi dengan label yang menunjuk ke gagang tarikannya dan melabelinya sebagai Sinar Merah Muda.

Balok merupakan bagian bangunan yang sangat berguna. Misalnya, dalam proyek Adaptation Claw, mereka digunakan untuk sejumlah hal. Sinar Merah Muda digunakan sebagai pegangan tarik untuk menutup cakar.

Balok Sudut

Diagram semua bagian Angle Beam dalam VEX GO Kit.

Balok Sudut adalah balok yang lebarnya satu lubang dan memiliki sudut. Ada empat balok bersudut, yaitu:

Sinar Sudut Kuning yang memiliki sudut 45 derajat
Sinar Sudut Merah yang memiliki sudut 60 derajat di setiap ujungnya
Sinar Sudut Hijau yang lebih kecil yang memiliki sudut 90 derajat
Sinar Sudut Oranye yang lebih besar yang memiliki sudut 90 derajat

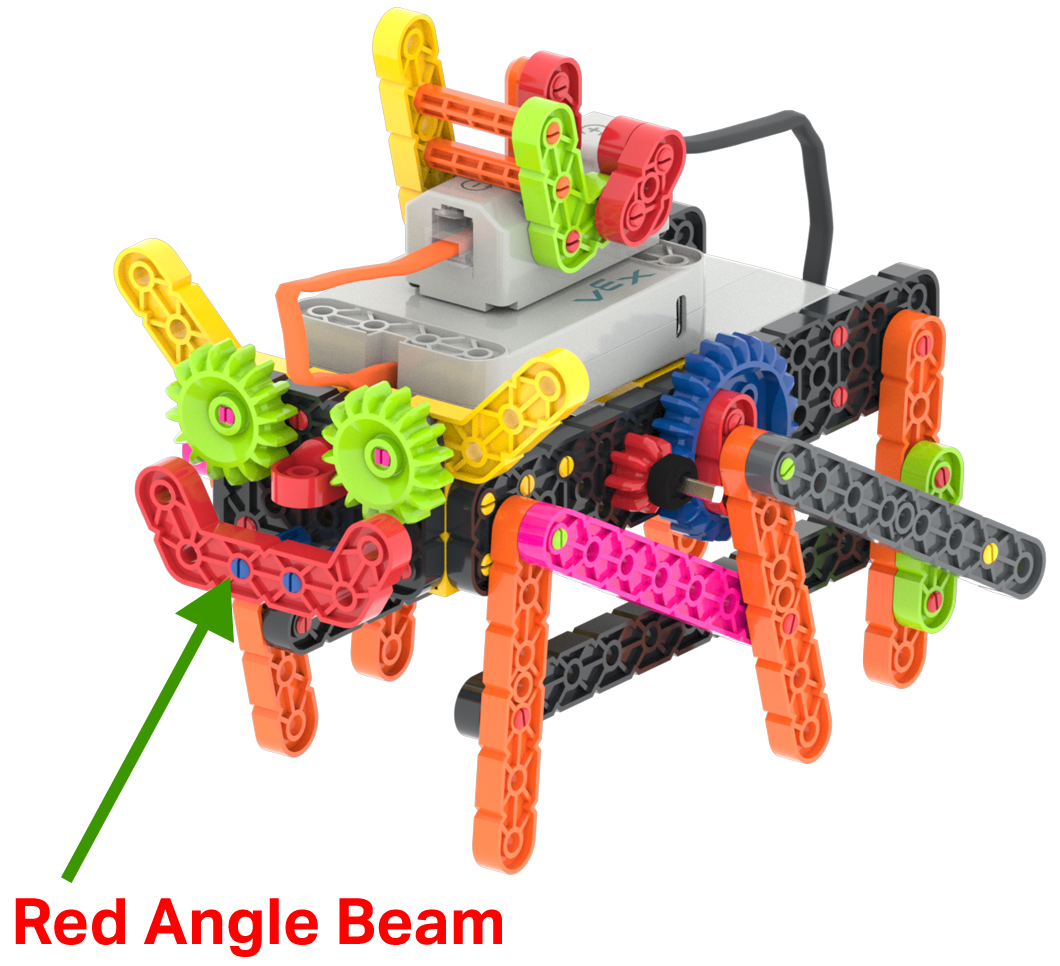

Diagram konstruksi VEX GO Crawler dengan tanda panah menunjuk ke mulutnya dan melabelinya sebagai bagian Red Angle Beam.

Balok Sudut memungkinkan proyek memiliki struktur yang ditempatkan pada sudut. Ini sangat berguna, apakah proyek Anda memerlukan bagian utama yang ditempatkan pada sudut atau tambahan yang menarik. Misalnya dengan proyek Crawler, Red Angle Beam membuat mulut yang menyenangkan untuk robot.

Balok Besar

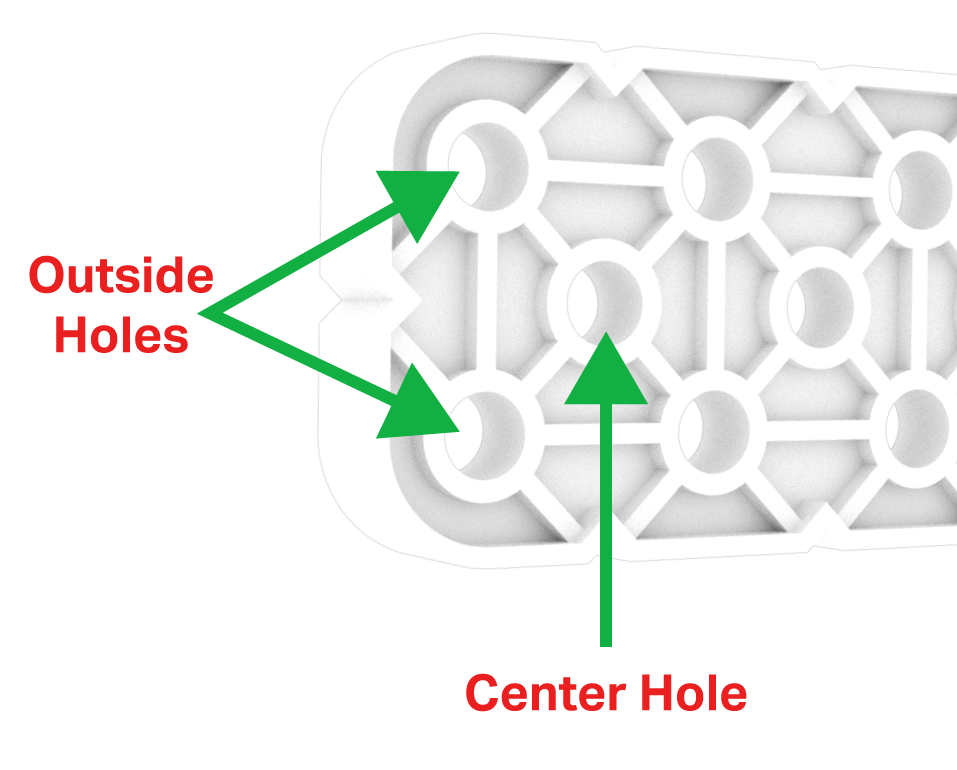

Diagram sepotong Balok Besar Putih, dengan tanda panah menunjuk ke deretan lubang dan memberi label Lubang Tengah dan Lubang Luar.

Balok Besar memiliki pola lubang yang sangat berguna. Ada dua baris lubang luar yang saling berjajar. Ada deretan lubang di tengah yang terletak di tengah-tengah antara setiap lubang luar. Pola ini memungkinkan banyak cara berbeda agar Balok Besar dapat ditempelkan ke bagian lain.

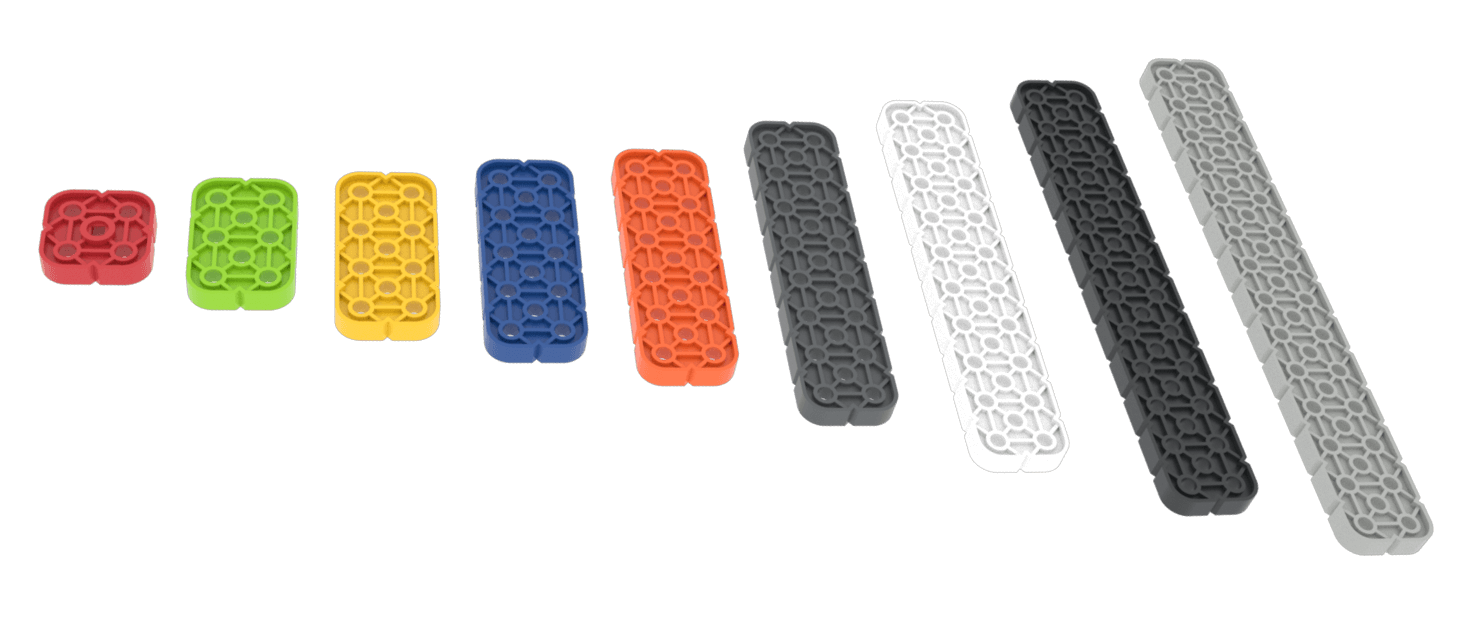

Diagram semua bagian Balok Besar dalam Kit VEX GO.

Panjang Balok Besar diidentifikasi berdasarkan warnanya dan tersedia dalam sembilan panjang berbeda.

Balok Persegi Merah

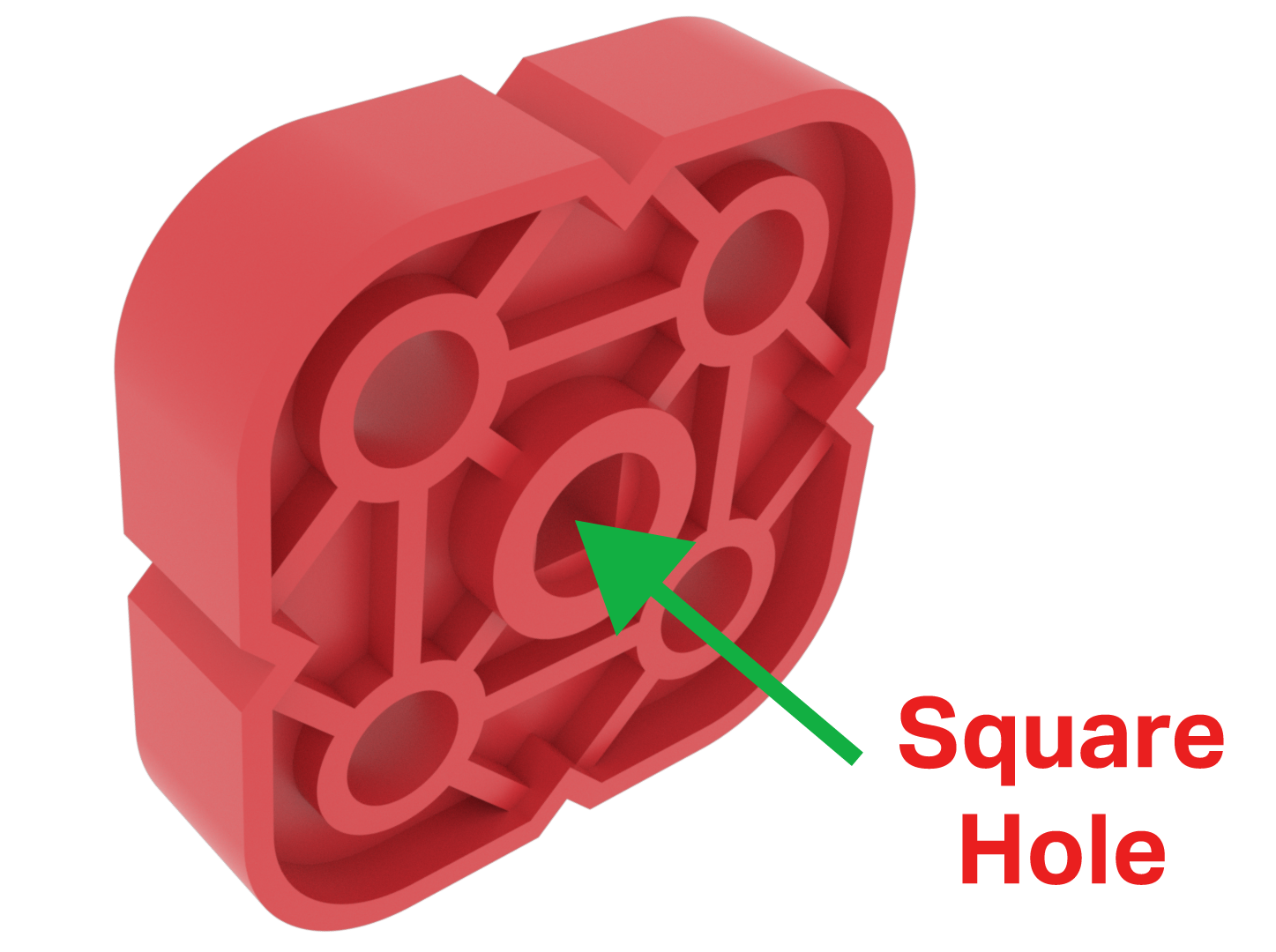

Diagram bagian Balok Persegi Merah, dengan tanda panah yang menunjuk dan memberi label lubang di tengahnya sebagai Lubang Persegi.

Balok Kotak Merah merupakan balok besar yang khusus. Bagian ini memiliki dua lubang lebar dan dua lubang panjang, sehingga bentuknya persegi. Ciri khusus dari Red Square Beam adalah lubang tengahnya. Lubang tengahnya berbentuk lubang persegi.

Lubang persegi memungkinkan Pin persegi atau Poros dimasukkan ke dalam lubang. Balok Kotak Merah akan dipaksa berputar setiap kali Pin/Poros persegi dipaksa berputar.

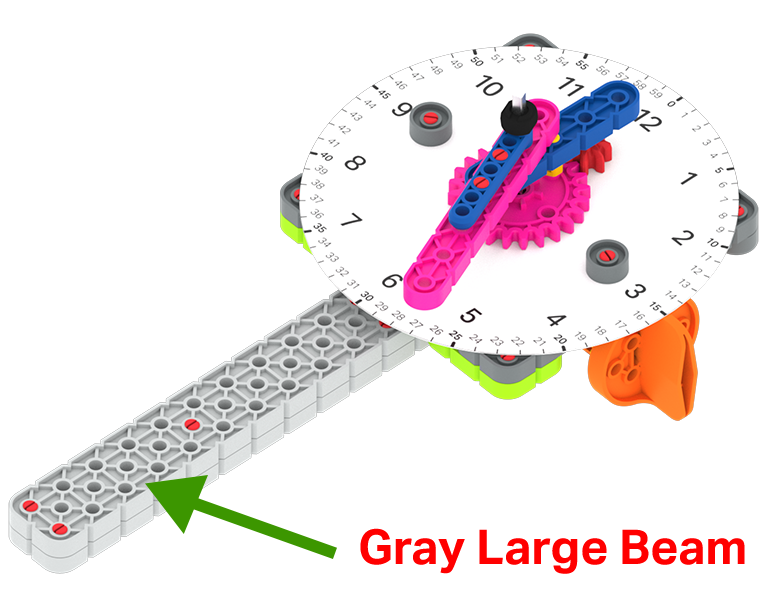

Diagram pembuatan Jam VEX GO dengan tanda panah yang menunjuk ke pegangannya dan melabelinya sebagai bagian Balok Besar Abu-abu.

Balok Besar digunakan sebagai bagian utama dalam banyak proyek. Misalnya, dua Balok Besar Abu-abu digunakan dalam proyek Jam sebagai pegangan jam.

Piring

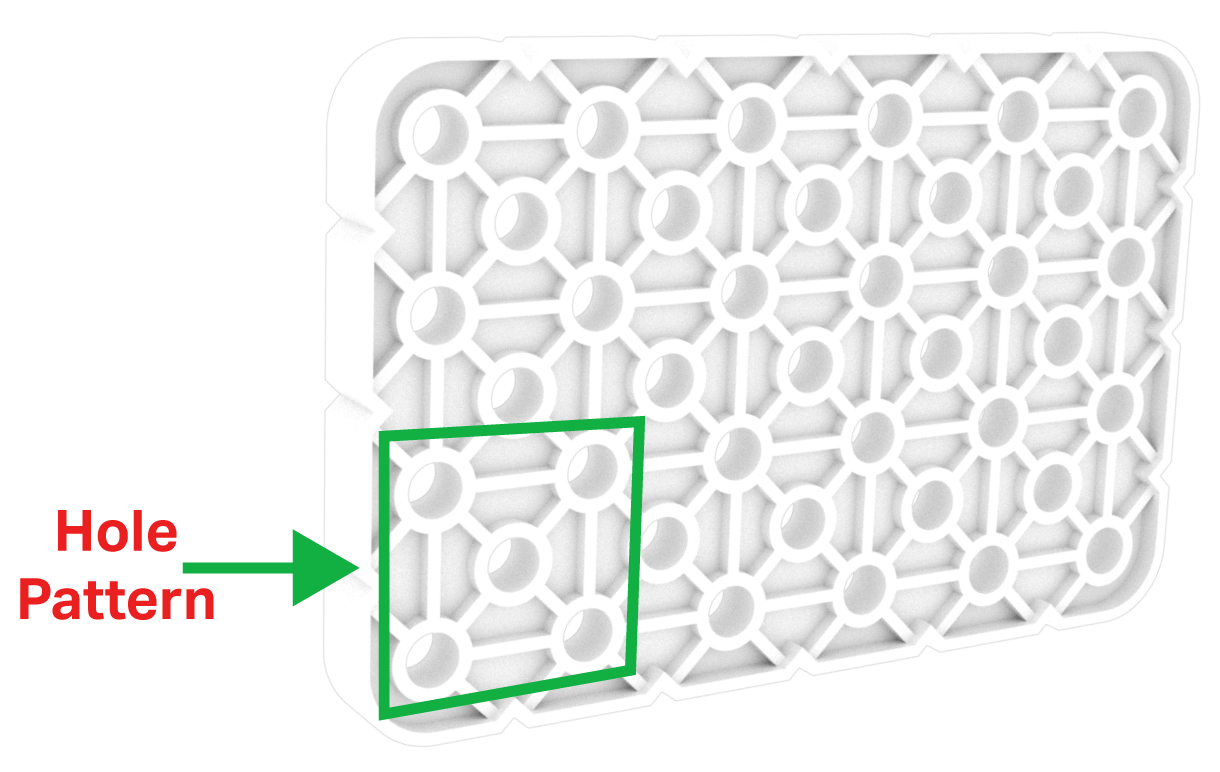

Diagram potongan Pelat Putih Besar, dengan tanda panah yang menunjuk ke deretan lubang bergantian dan memberi label Pola Lubang pelat sebagai serupa dengan pola Balok Besar.

Pelat merupakan bagian plastik yang paling lebar dan tersedia dalam lebar tiga lubang dan empat lubang. Pelat menggunakan pola lubang yang sama seperti Balok Besar.

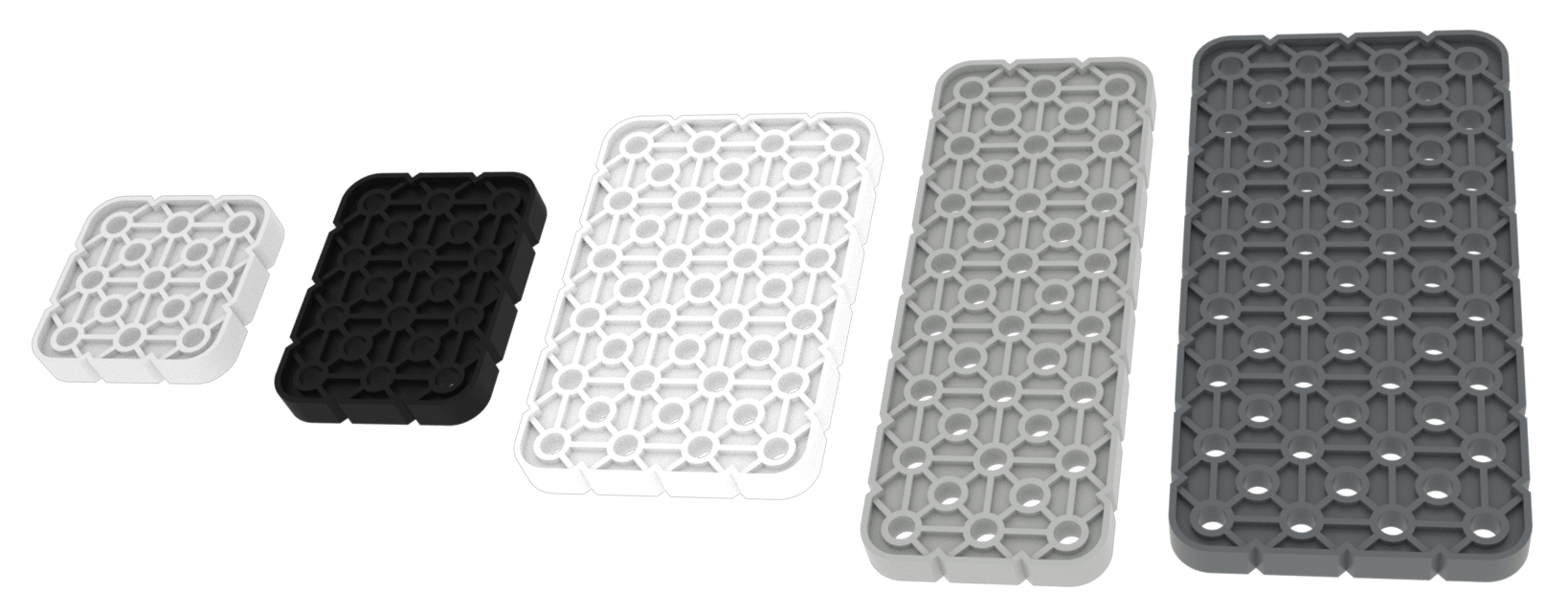

Diagram semua bagian Pelat dalam Kit VEX GO.

Pelat tersedia dalam lima panjang yang berbeda. Panjangnya yang berbeda-beda diidentifikasi berdasarkan warna.

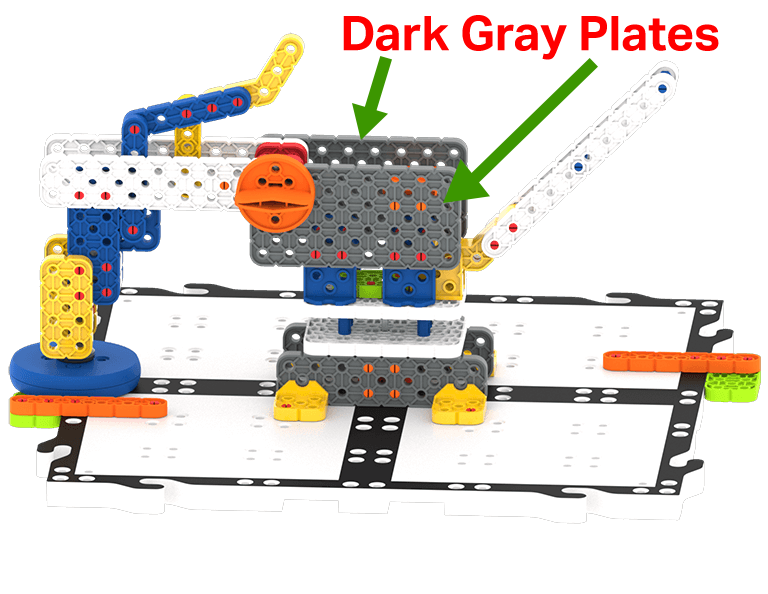

Diagram rancangan Lengan Robot VEX GO dengan tanda panah menunjuk ke sisi-sisinya dan melabelinya sebagai bagian Pelat Abu-abu Tua.

Pelat sangat berguna dalam proyek bangunan karena menyediakan banyak lubang untuk menghubungkan bagian lain. Misalnya, dalam proyek Lengan Robot dua Pelat Abu-abu Tua menyediakan banyak lubang untuk menempelkan bagian lainnya.

Balok, Balok Sudut, Balok Besar, dan Pelat adalah bagian-bagian dalam sistem VEX GO yang akan memungkinkan Anda mewujudkan proyek Anda dari imajinasi menjadi kenyataan.
