VEX GO adalah sistem yang menyenangkan dan mendidik yang ditujukan untuk digunakan oleh siswa kelas tiga hingga lima. Fleksibilitasnya dan fungsinya juga dapat digunakan pada banyak tingkatan kelas yang lebih tinggi.
Artikel ini akan memperkenalkan Anda pada beberapa ide kunci yang akan membantu siswa menggunakan sistem VEX GO.
Memahami
Berikut adalah dasar-dasar membangun, yang berlaku pada hampir semua hal yang terkait dengan VEX, serta di dunia nyata juga.
Orientasi

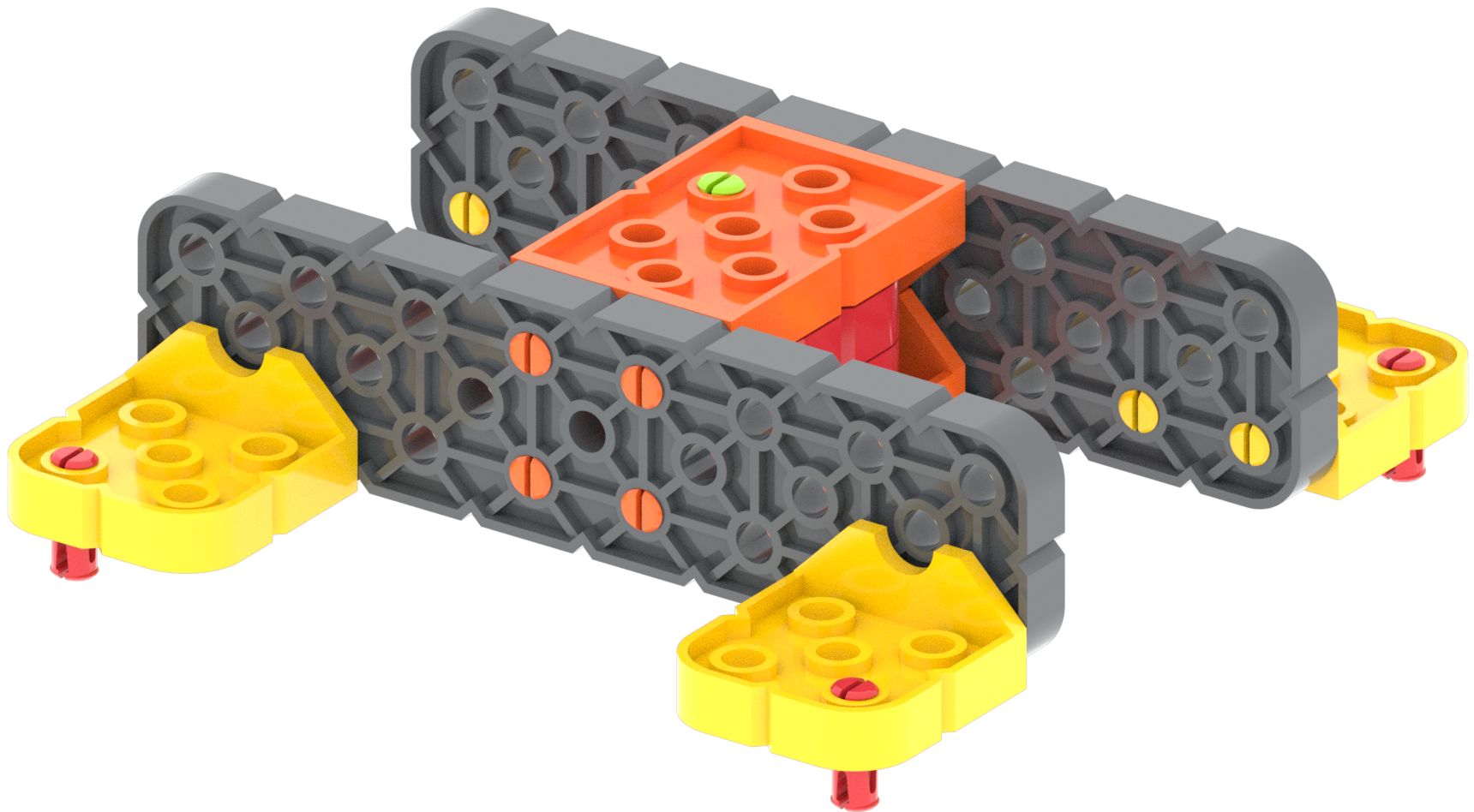

Cobalah sendiri, dan mintalah murid-murid Anda, untuk menemukan bagian yang ditunjukkan dalam poster dan arahkan dengan cara yang sama di tangan Anda seperti yang ditunjukkan. Mempelajari hal ini selagi membangun akan memastikan potongan-potongan terhubung pada lokasi yang tepat, dan juga meningkatkan penalaran spasial Anda untuk bangunan selanjutnya. Mampu memvisualisasikan suatu komponen dalam “kotak kaca” merupakan konsep yang sangat penting dalam bidang teknik karena hal ini bergantung pada gambaran yang Anda ciptakan dalam pikiran Anda. Petunjuk Pembuatan VEX dibuat dengan mempertimbangkan tampilan ini, jadi tantang diri Anda dan ubah orientasi komponen di tangan Anda untuk melihat tampilan optimal terbaik saat membuat robot Anda.
Kategori Bagian
VEX Robotics menggunakan tiga kategori utama komponen. Dimulai di Lab STEM, instruksi terpandu digunakan untuk memfasilitasi penalaran spasial Anda sebelum Anda melakukan pembangunan bebas, atau membangun tanpa instruksi terpandu untuk tujuan memenuhi kebutuhan Anda. Yang perlu Anda ingat pada titik ini adalah bahwa setiap bangunan yang dapat Anda bayangkan benar-benar memungkinkan, karena bangunan tersebut hanya terdiri dari urutan tertentu dari kategori-kategori ini. Cobalah mengatur ulang urutan ini di masa mendatang, dan kini Anda dapat membangun bebas seperti para profesional!
- Struktur: udigunakan untuk mengikat bagian-bagian bersama-sama, dan berisi bentuk keseluruhan bangunan
- Gerakan: udigunakan untuk menggerakkan robot. Termasuk poros, roda gigi, katrol, roda, rak dan slide
- Elektronika: tOtak dari pembangunan. Termasuk sensor, motor dan otak
Dapatkah Anda dan siswa Anda menentukan bagian mana yang termasuk dalam setiap kategori?
Bangunan
Membangun dengan VEX GO dirancang dengan mempertimbangkan kesederhanaan. Bagian penghubung harus dipikirkan seperti menghubungkan ponsel Anda ke pengisi daya. Anda tidak perlu memberikan tekanan yang berlebihan, tetapi Anda tidak bisa asal meletakkan tekanan pada bagian lain. Cobalah sendiri! Gunakan pin dan hubungkan ke balok mana pun. Anda seharusnya dapat merasakan atau mendengar bunyi klik yang jelas saat komponen tersebut terpasang sepenuhnya. Tidak menyambungkan bagian-bagian secara penuh dapat mengakibatkan kegagalan struktural di kemudian hari, sesuatu yang coba dihindari oleh para insinyur.
Lingkaran vs. kotak - koneksi untuk gerakan
Sistem bangunan VEX GO terdiri dari komponen plastik, poros logam, dan elektronik.
Bagian plastik mungkin memiliki:
Pasak Persegi
Lubang Persegi
Pasak Bulat
Lubang Bundar
Poros logamnya berupa batang persegi.
Bentuk-bentuk yang berbeda ini memiliki fungsi yang sangat spesifik untuk sistem VEX GO.
Pasak/poros persegi di lubang persegi

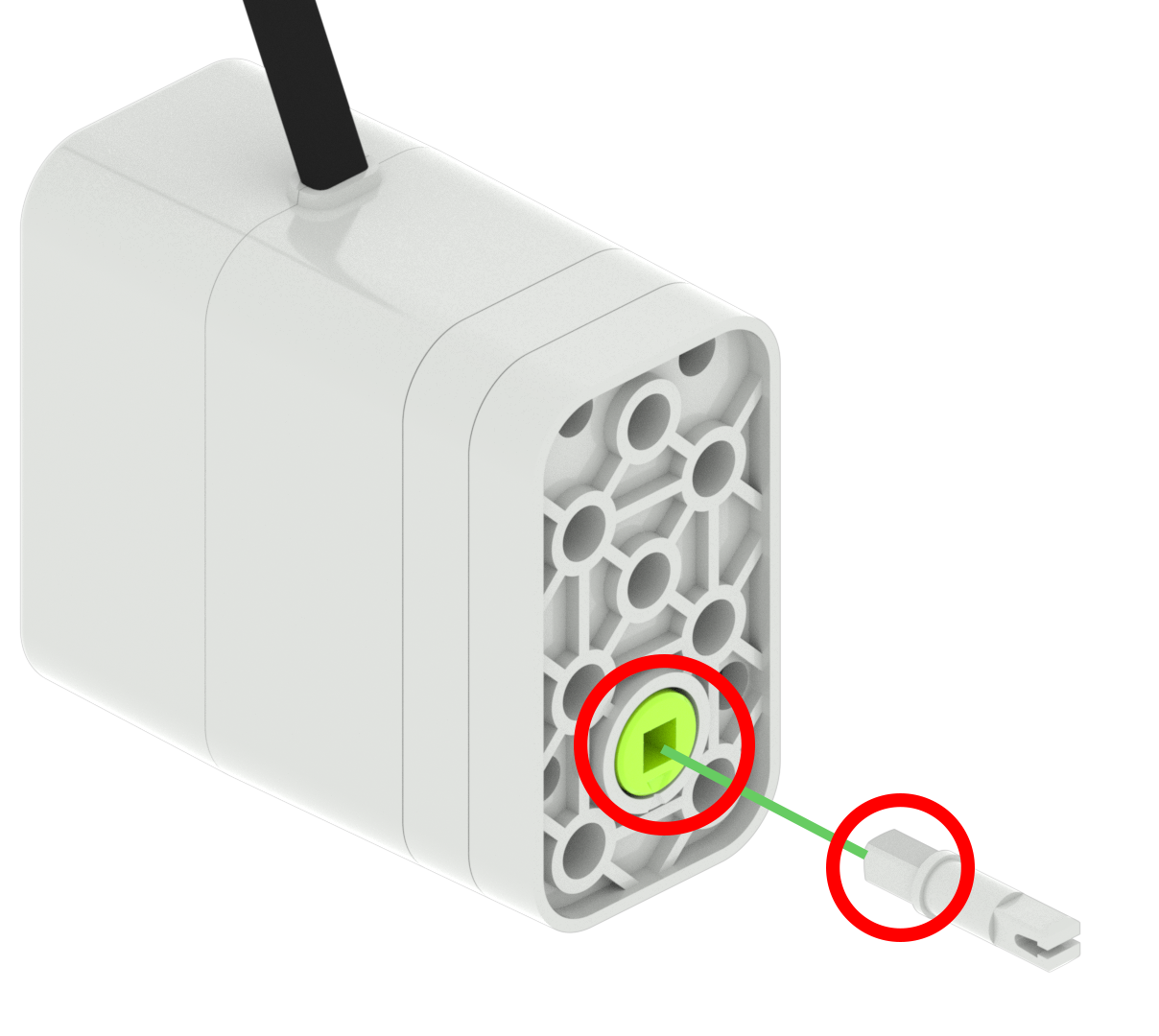

Bila pasak/poros persegi ditaruh dalam lubang persegi dan pasak/poros tersebut dipaksa berputar, maka bagian yang berlubang persegi akan dipaksa berputar. Misalnya, jika pin persegi ditempatkan di lubang persegi sebuah motor, pin tersebut dapat dipaksa berputar.

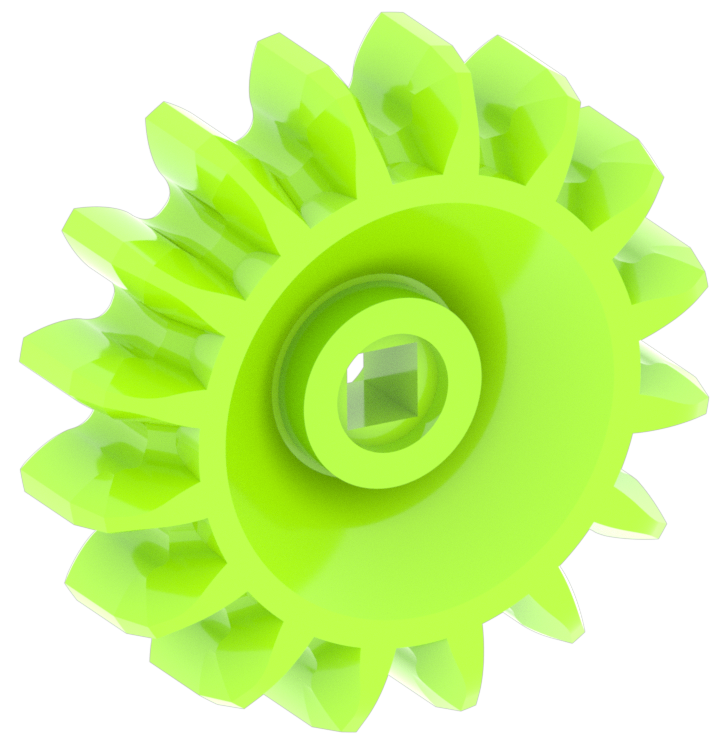

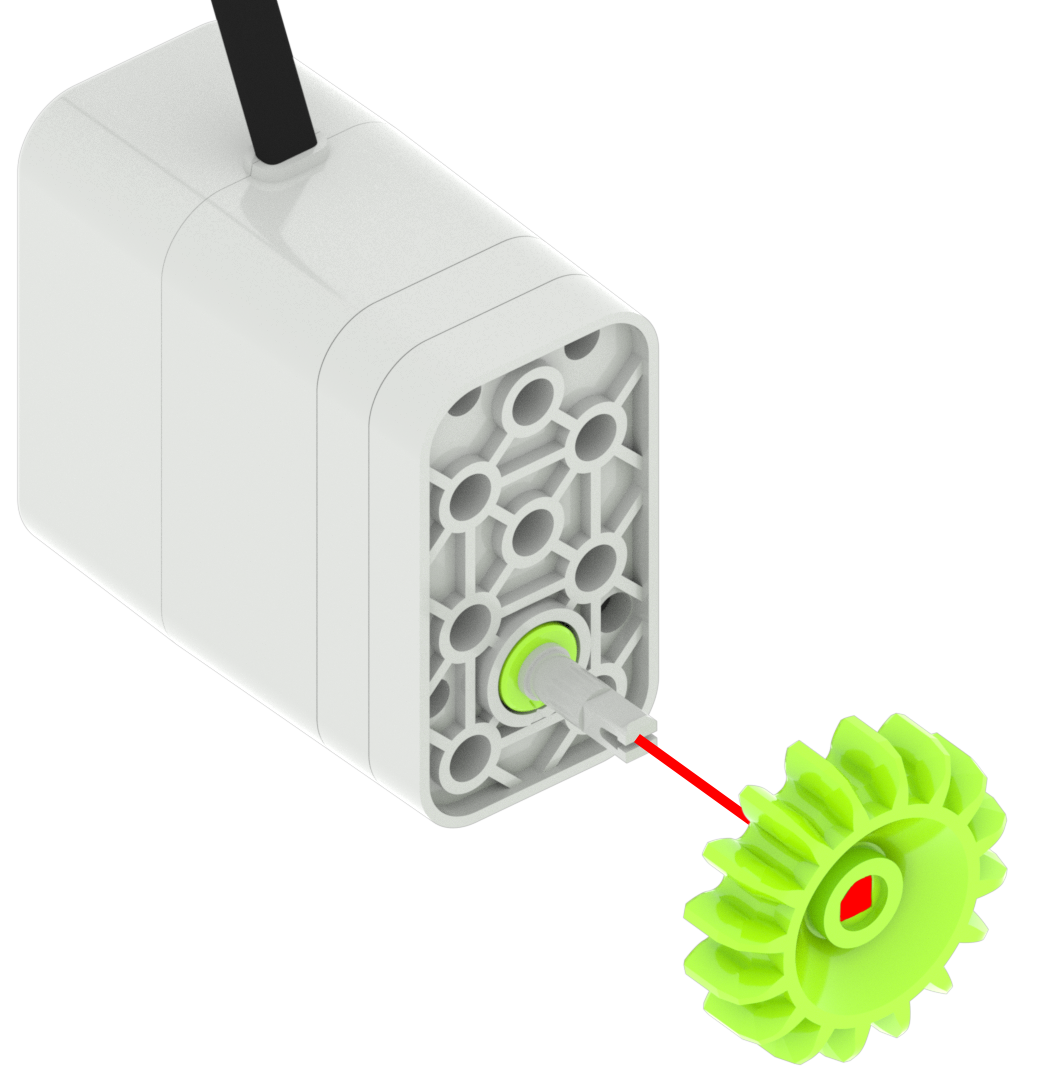

Jika lubang persegi pada Roda Gigi Hijau dimasukkan pada Pin Abu-abu yang berputar berbentuk persegi, roda gigi tersebut juga akan ikut berputar.
Bagian dengan pasak persegi atau poros persegi

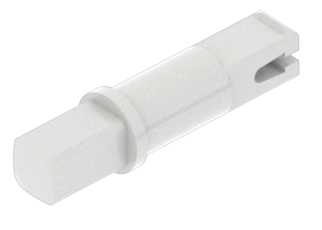

- Pin Abu-abu
- Poros Merah
- Poros Hijau
- Poros Tertutup
- Poros Biasa
Bagian dengan lubang persegi
- Motor
- Tombol
- Roda Abu-abu
- Gigi Merah
- Perlengkapan Hijau
- Gigi Biru
- Katrol Hijau
- Katrol Oranye
- Balok Persegi Merah
- Balok Tipis
Pasak bundar di lubang bundar

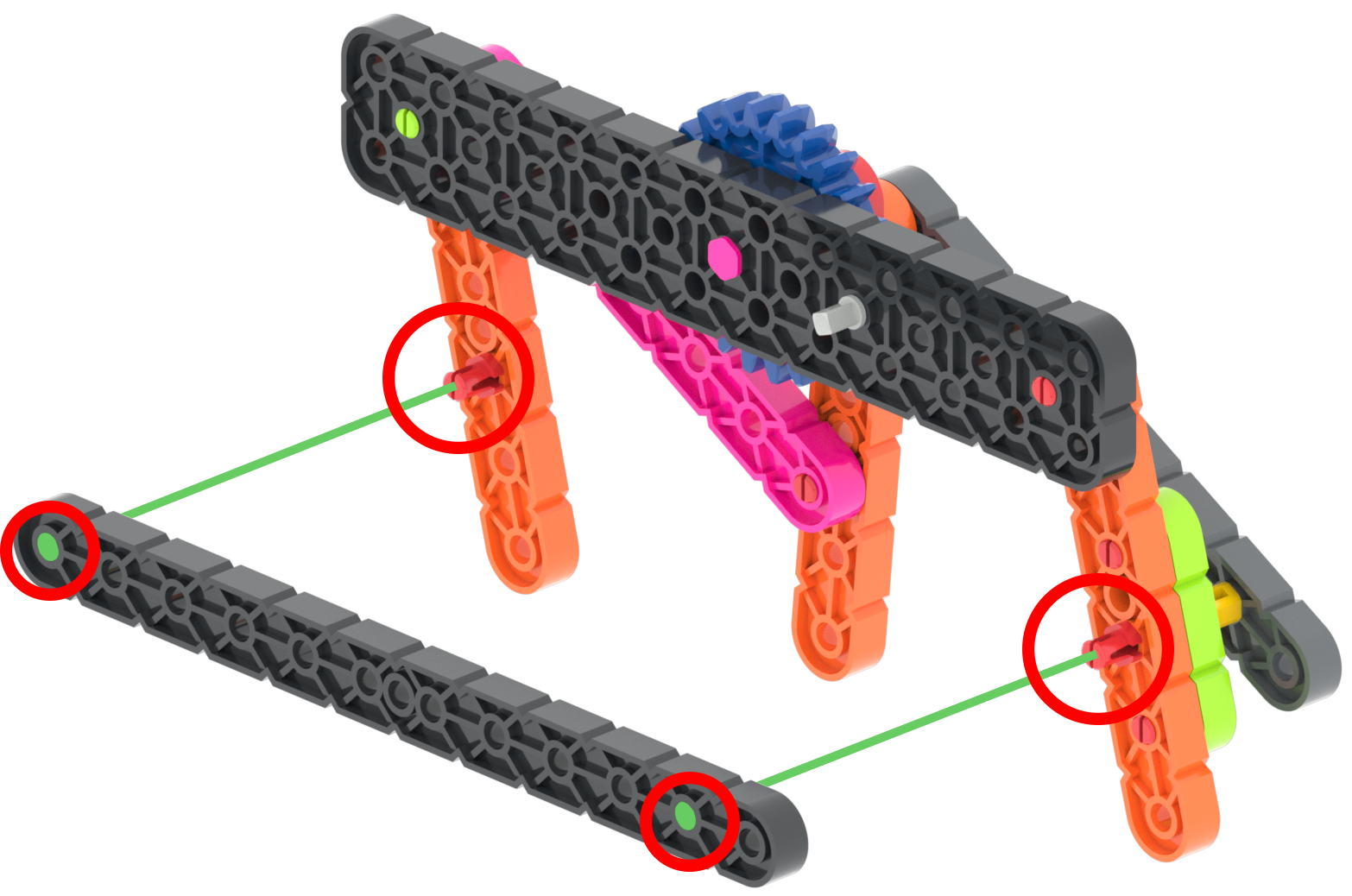

Bila pasak bundar ditaruh dalam lubang bundar suatu komponen, komponen tersebut dapat berputar bebas pada pasak bundar tersebut. Misalnya, jika pasak bundar Pin Merah ditempatkan di lubang bundar Balok Hitam, maka balok tersebut dapat berputar bebas pada Pin Merah.

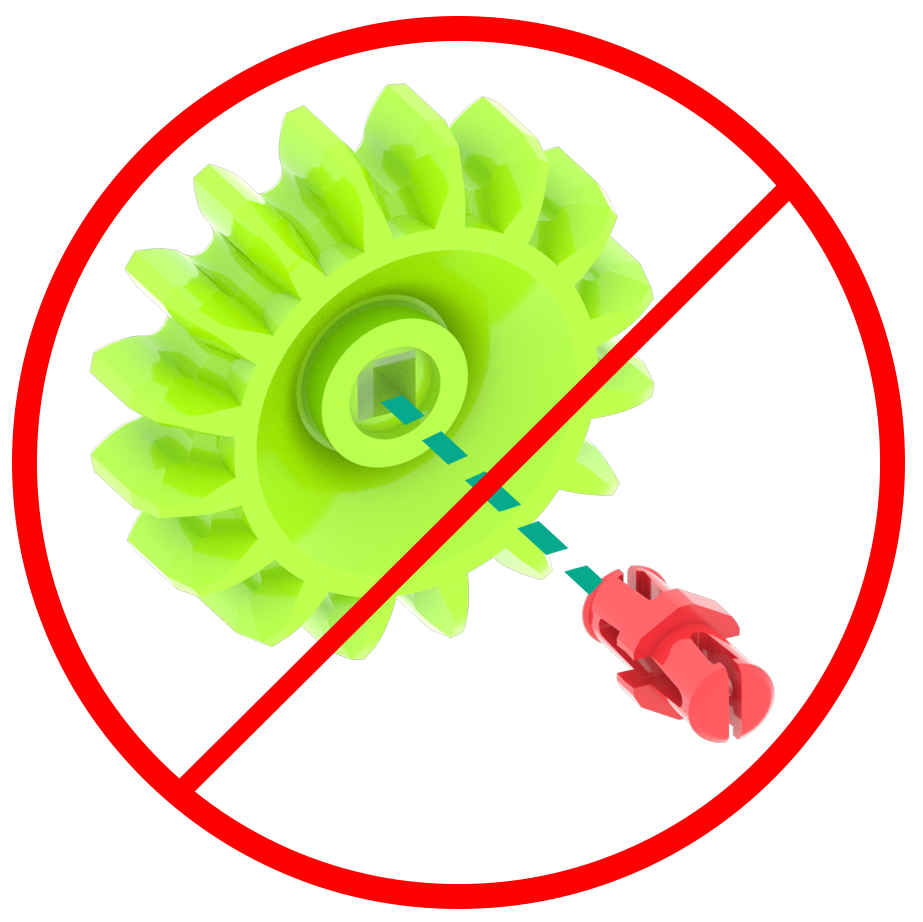

Catatan: Pasak bundar tidak akan pas pada lubang persegi.
Pasak persegi atau poros di lubang bundar
Bila pasak atau poros persegi ditempatkan pada lubang bundar suatu komponen, komponen tersebut akan dapat berputar bebas di sekeliling pasak atau poros persegi tersebut. Misalnya, jika Poros Biasa dimasukkan melalui lubang bundar Roda Biru, maka Roda Biru dapat berputar bebas pada poros tersebut.
Dua atau lebih koneksi
Hubungkan dua bagian dengan satu pin, dan berikan gaya pada salah satu bagian. Apa yang terjadi? Seperti yang Anda lihat, sinar tersebut dapat bergerak bebas di sekitar pin yang Anda hubungkan, untuk menghentikannya, lihat langkah berikutnya.

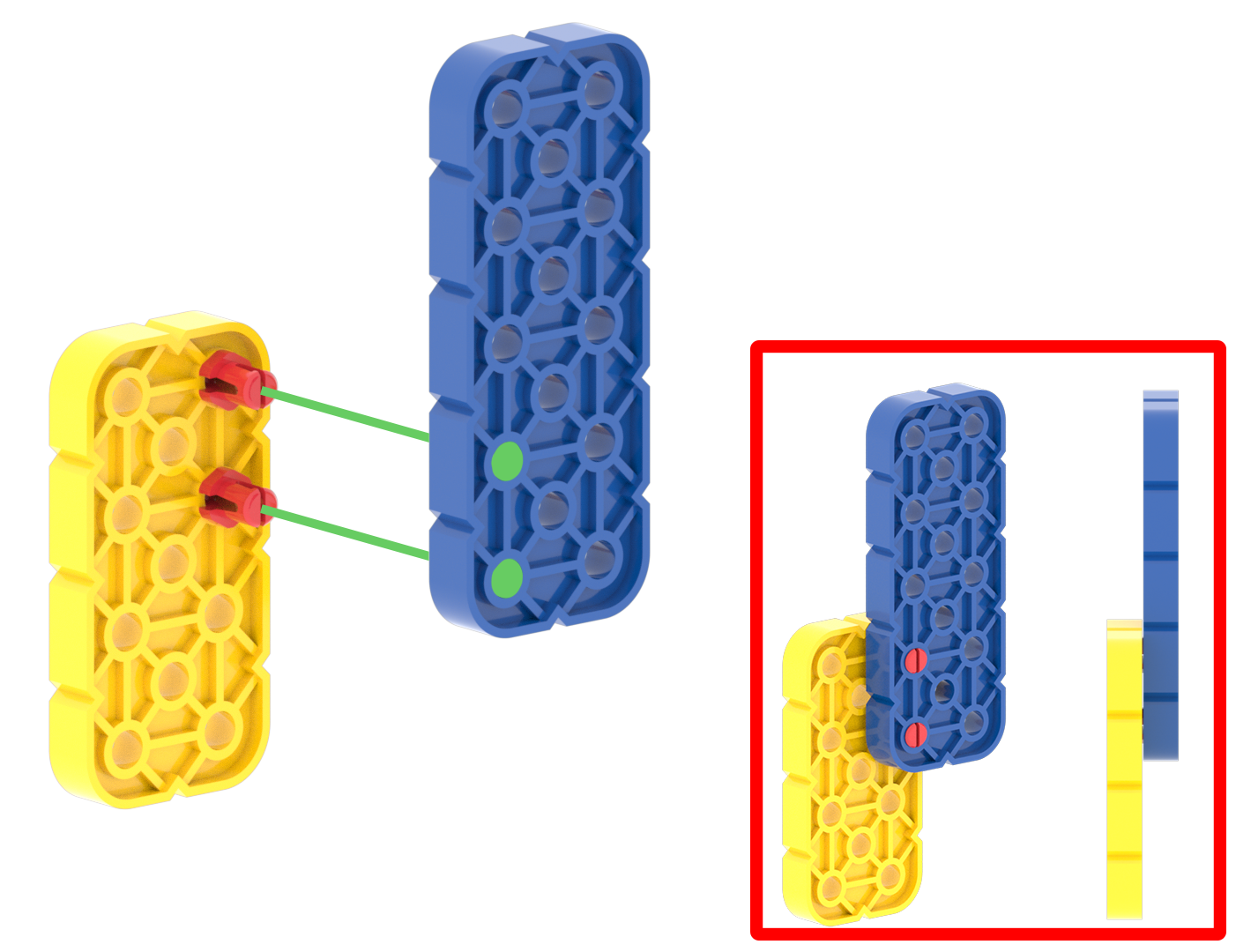

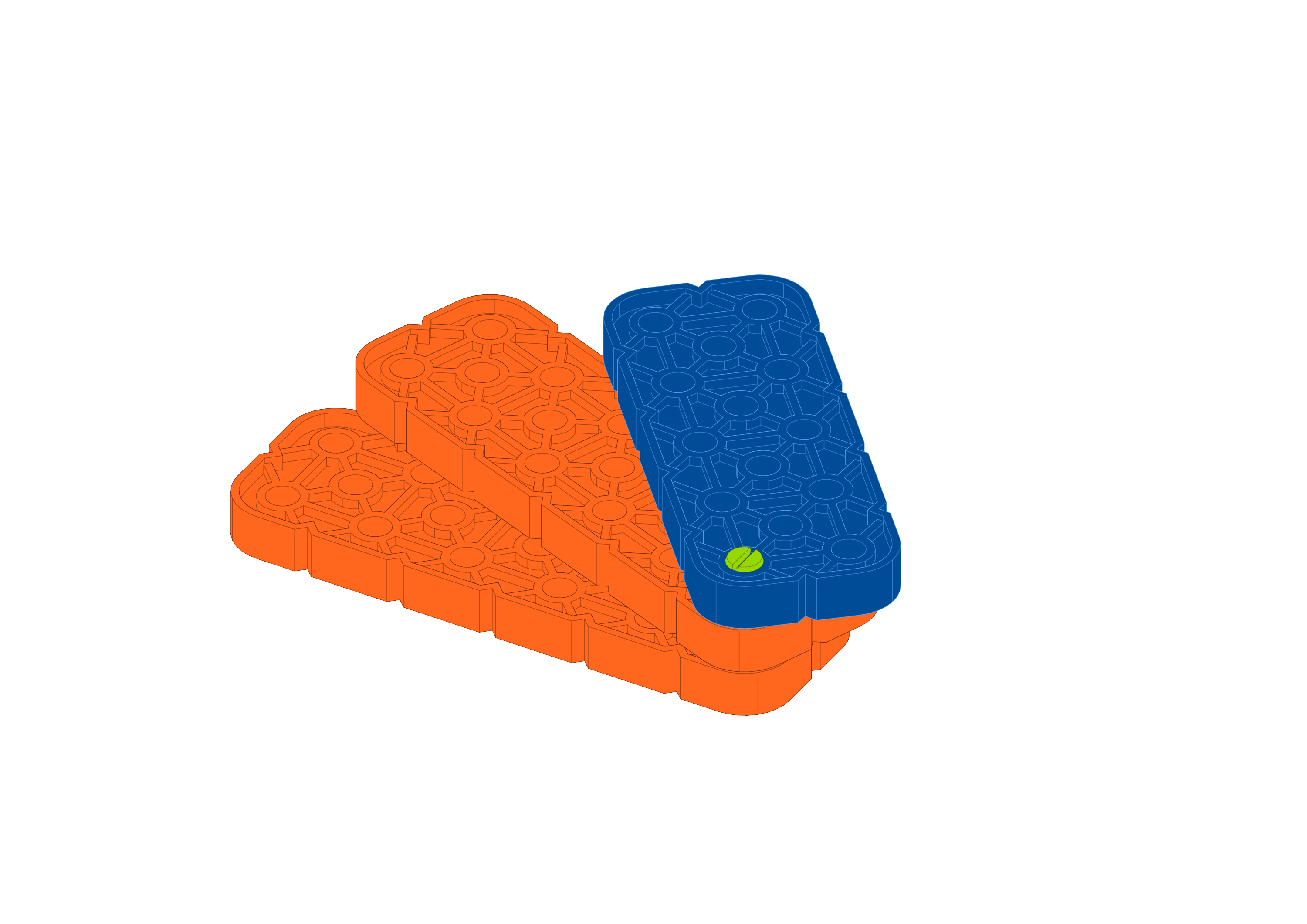

Jika dua bagian memiliki dua atau lebih konektor yang menghubungkannya, keduanya tidak akan berputar. Misalnya, jika sebuah Balok Besar Kuning memiliki dua Pin Merah yang dimasukkan ke dalam lubangnya dan sebuah Balok Besar Biru dimasukkan ke Pin Merah, maka Balok Besar Kuning dan Balok Besar Biru akan tersambung dengan kokoh bersama-sama.
Tutup, flensa, dan kerah poros
Pin dan poros VEX GO Kit memiliki fitur khusus yang disebut tutup atau flensa.
Topi

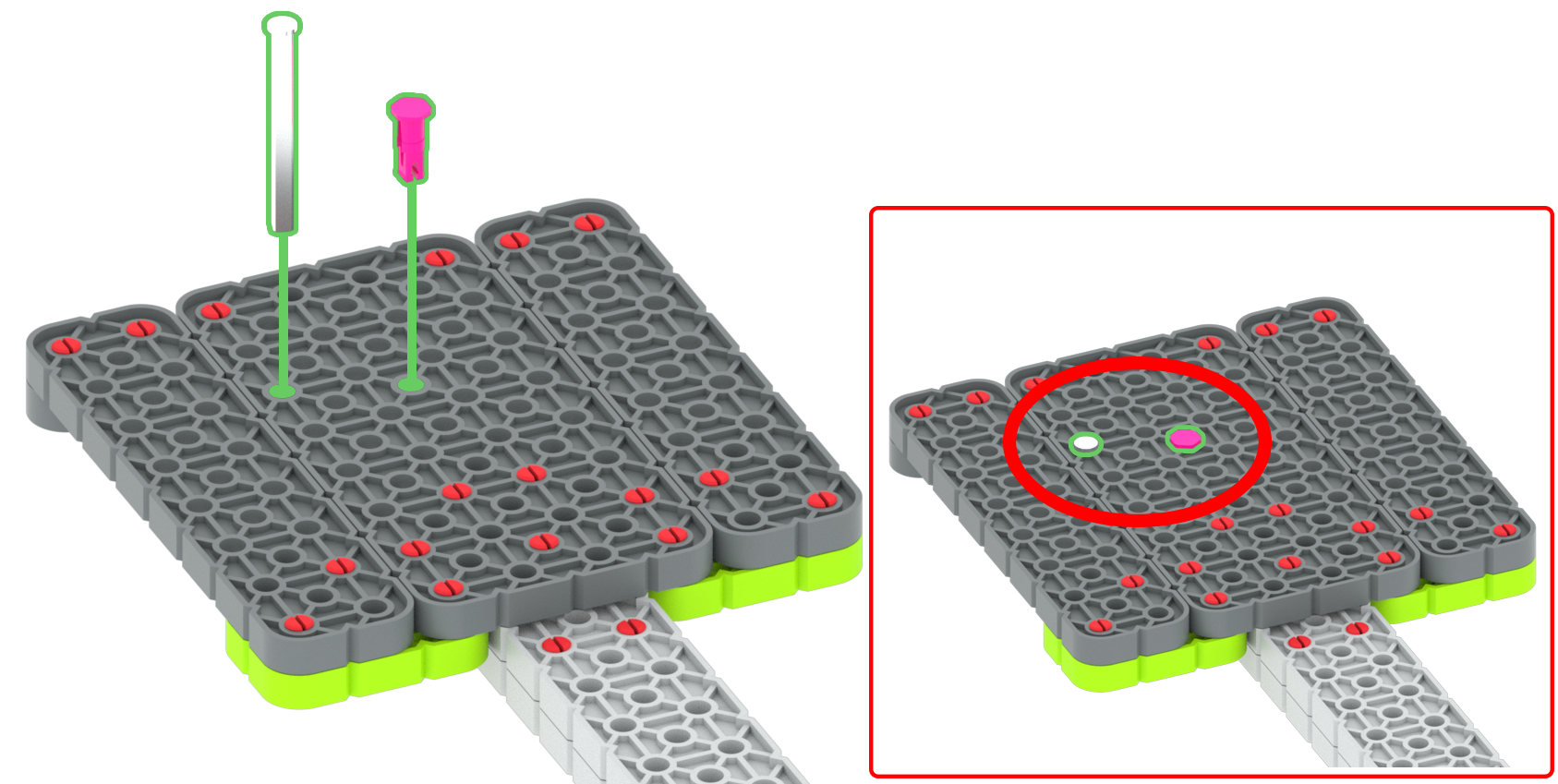

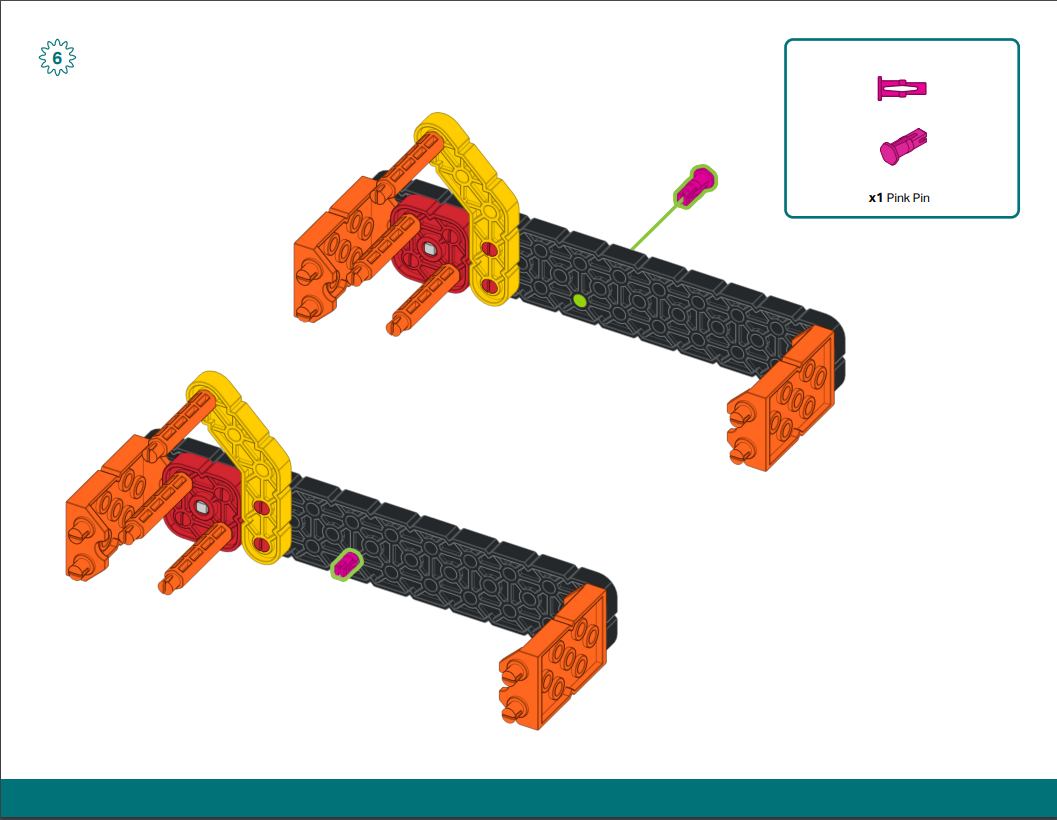

Tutup merupakan fitur yang terdapat pada Pin Merah Muda dan Poros Tertutup yang menghentikan komponen agar tidak melewati lubang bagian tempat komponen tersebut dimasukkan secara menyeluruh.
Pin Merah Muda dan Poros Tertutup bermanfaat karena tidak memiliki flensa, sehingga memungkinkan penggunaan roda gigi dengan kendala ketat. Penggunaan ini dimanfaatkan pada Basis Kode.
Flensa

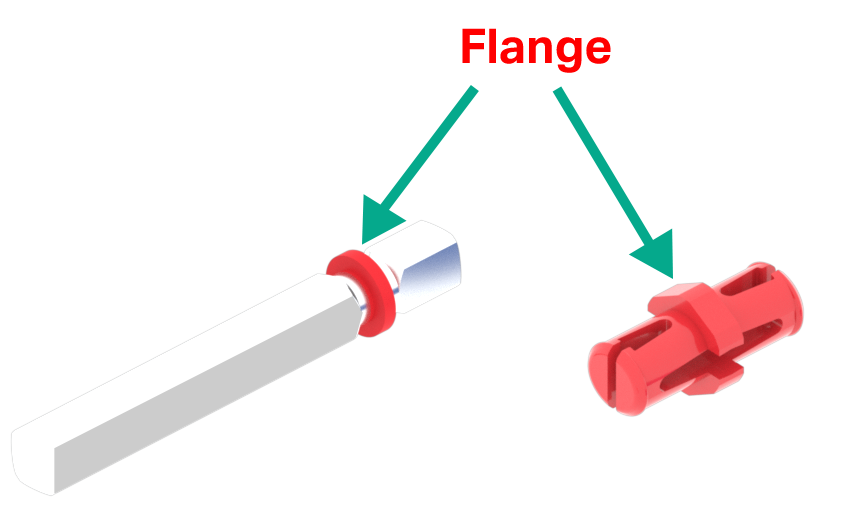

Flensa adalah fitur yang ditemukan pada pin dan poros yang menghentikannya dimasukkan lebih jauh dari satu bagian ketebalan ke dalam lubang.

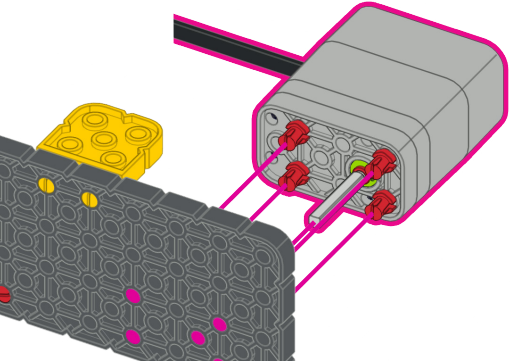

Ini dimanfaatkan pada Basis Kode dan bermanfaat karena flensa mencegah poros tergelincir melalui balok, sekaligus menerima daya dari motor.
Kerah poros
Kerah poros adalah kerah karet yang dapat dipasang pada poros logam.

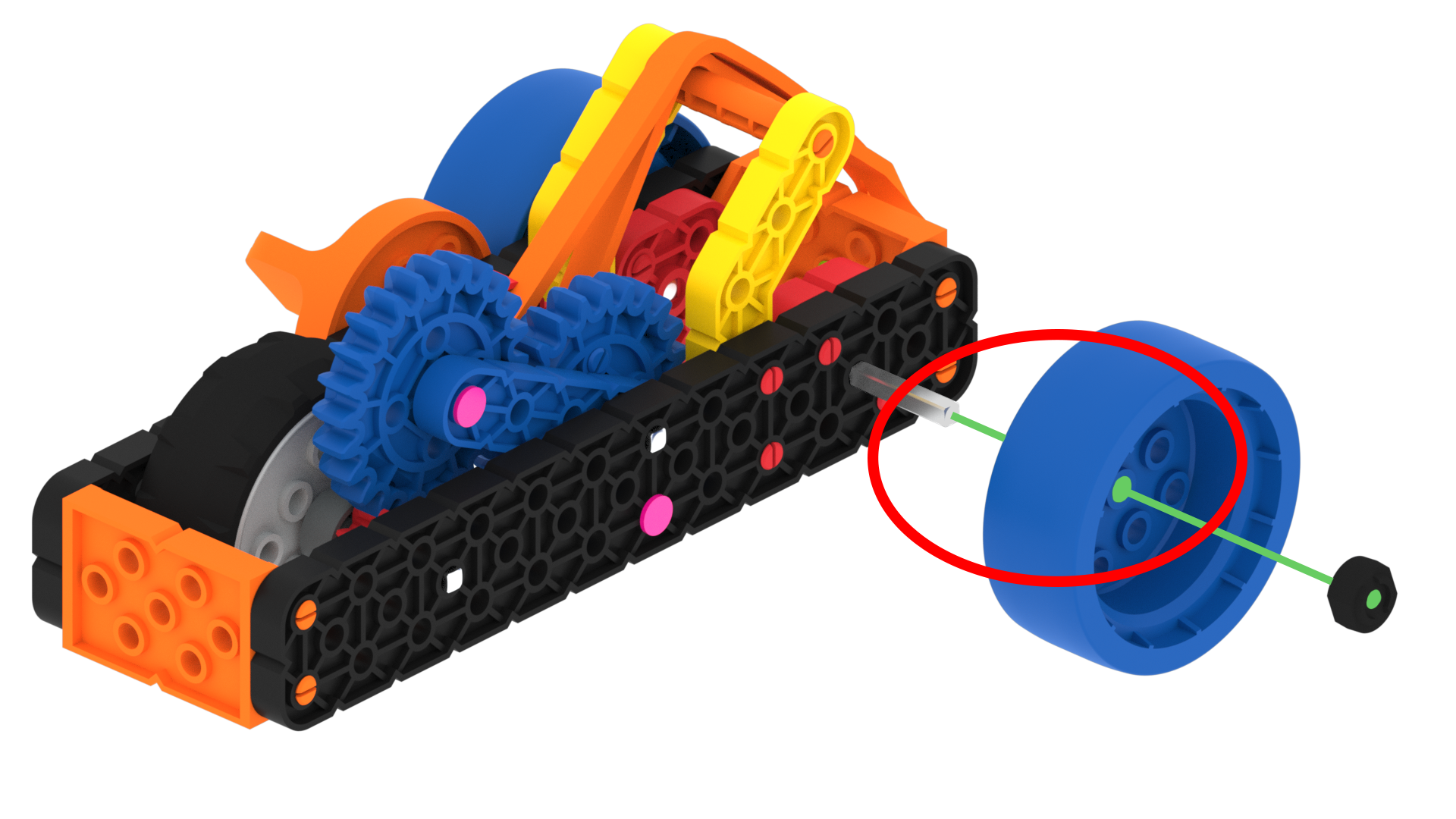

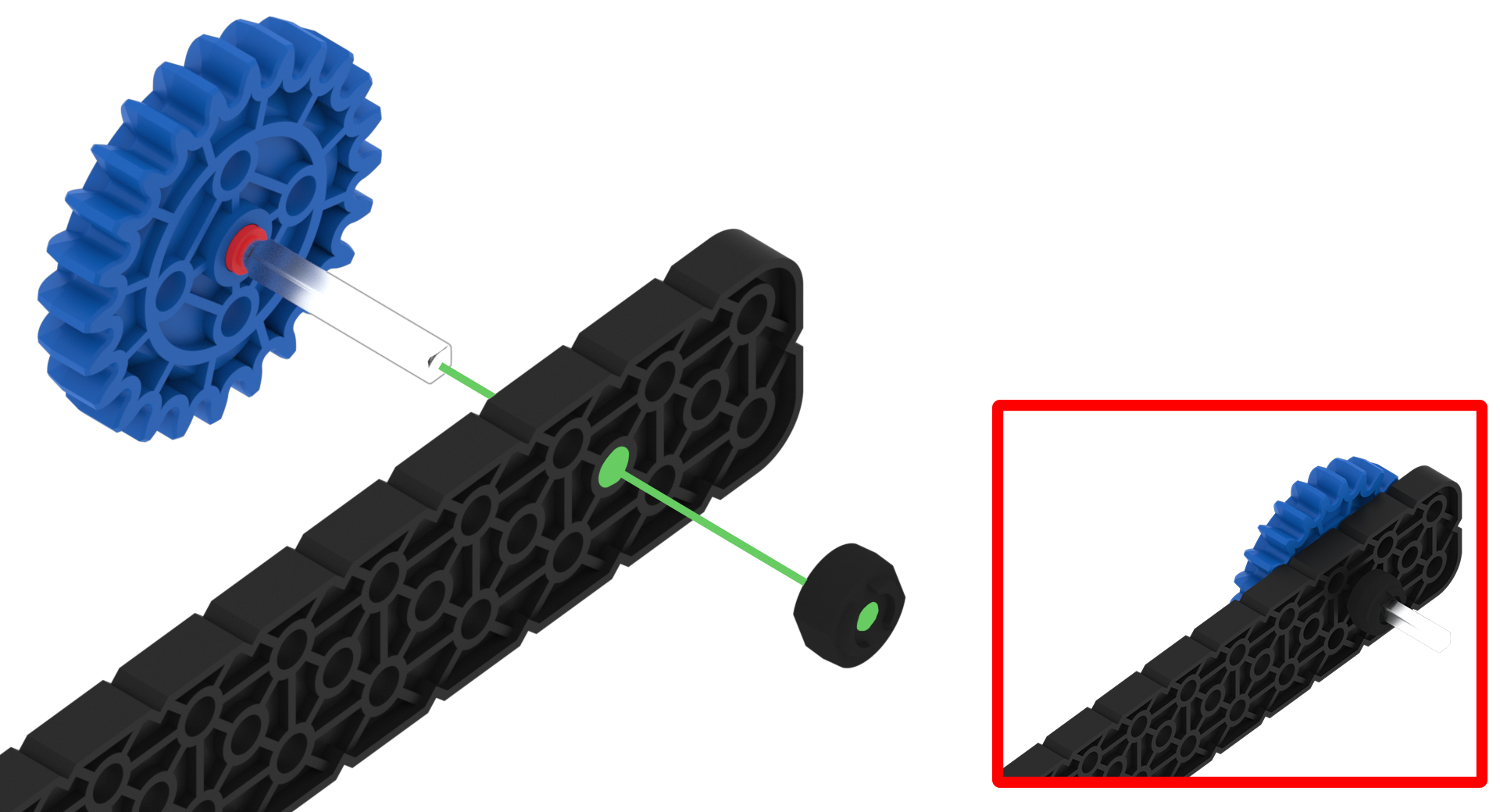

Shaft Collar dapat menjaga poros logam agar tidak meluncur melalui lubang bagian lainnya. Misalnya, Shaft Collar dapat menjaga Red Shaft agar tidak meluncur keluar dari lubang bundar di Black Large Beam.

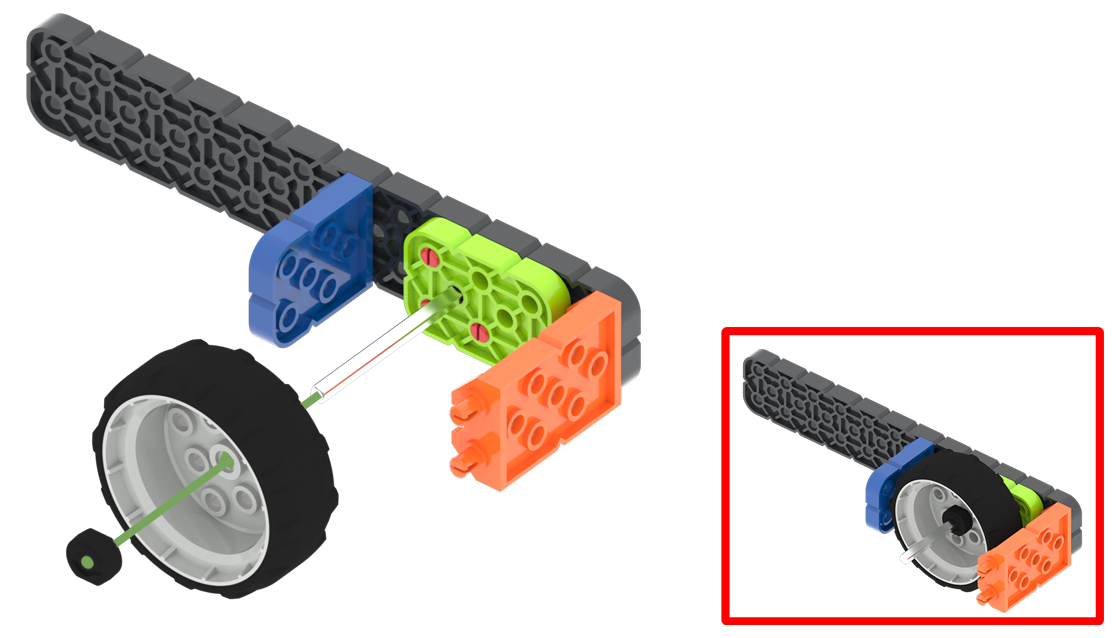

Shaft Collar dapat menjaga komponen agar tidak bergeser dari Shaft. Misalnya, Shaft Collar dapat menjaga Roda Abu-abu agar tidak tergelincir dari Poros.
Warna dan ukuran
Fitur lain yang membuat VEX GO menjadi sistem yang mudah dibangun adalah bagian-bagiannya memiliki warna yang unik. Warna-warna ini membantu mencocokkan bagian-bagian dengan langkah-langkah dalam petunjuk pembuatan.

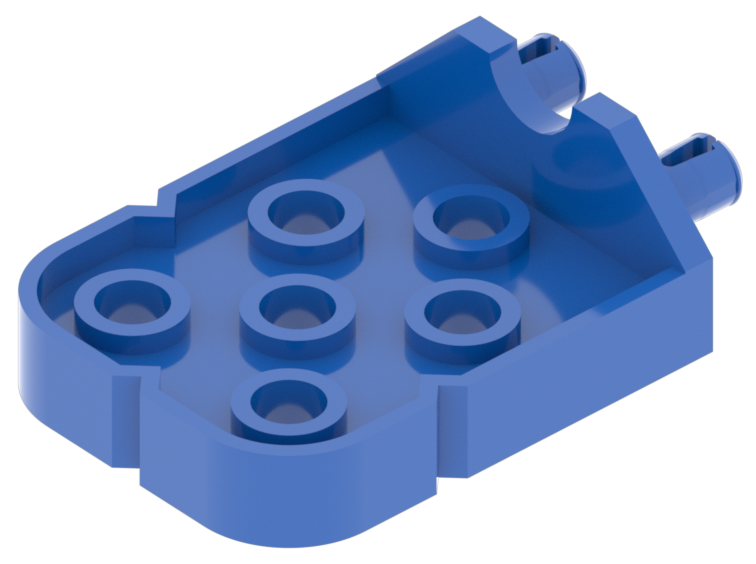

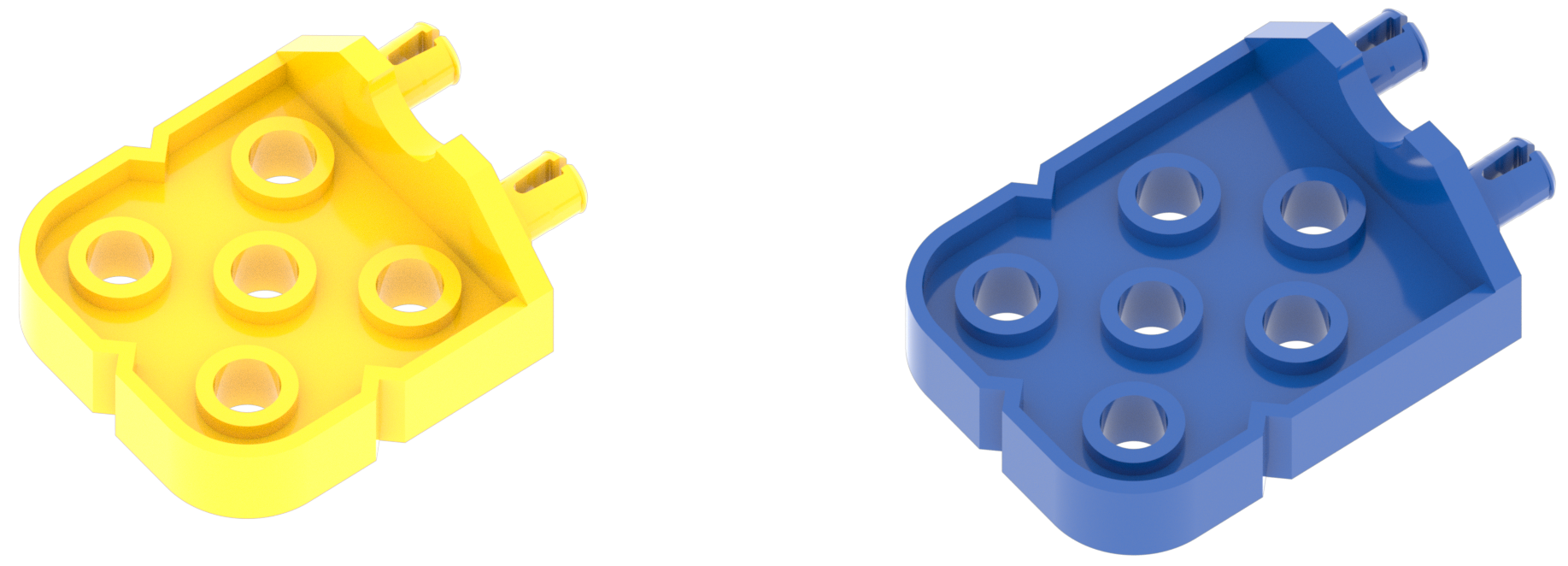

Misalnya, Konektor Biru dan Konektor Kuning mungkin terlihat serupa. Namun, ketika petunjuk pembuatan meminta Konektor Kuning, tidak ada keraguan konektor mana yang harus digunakan.

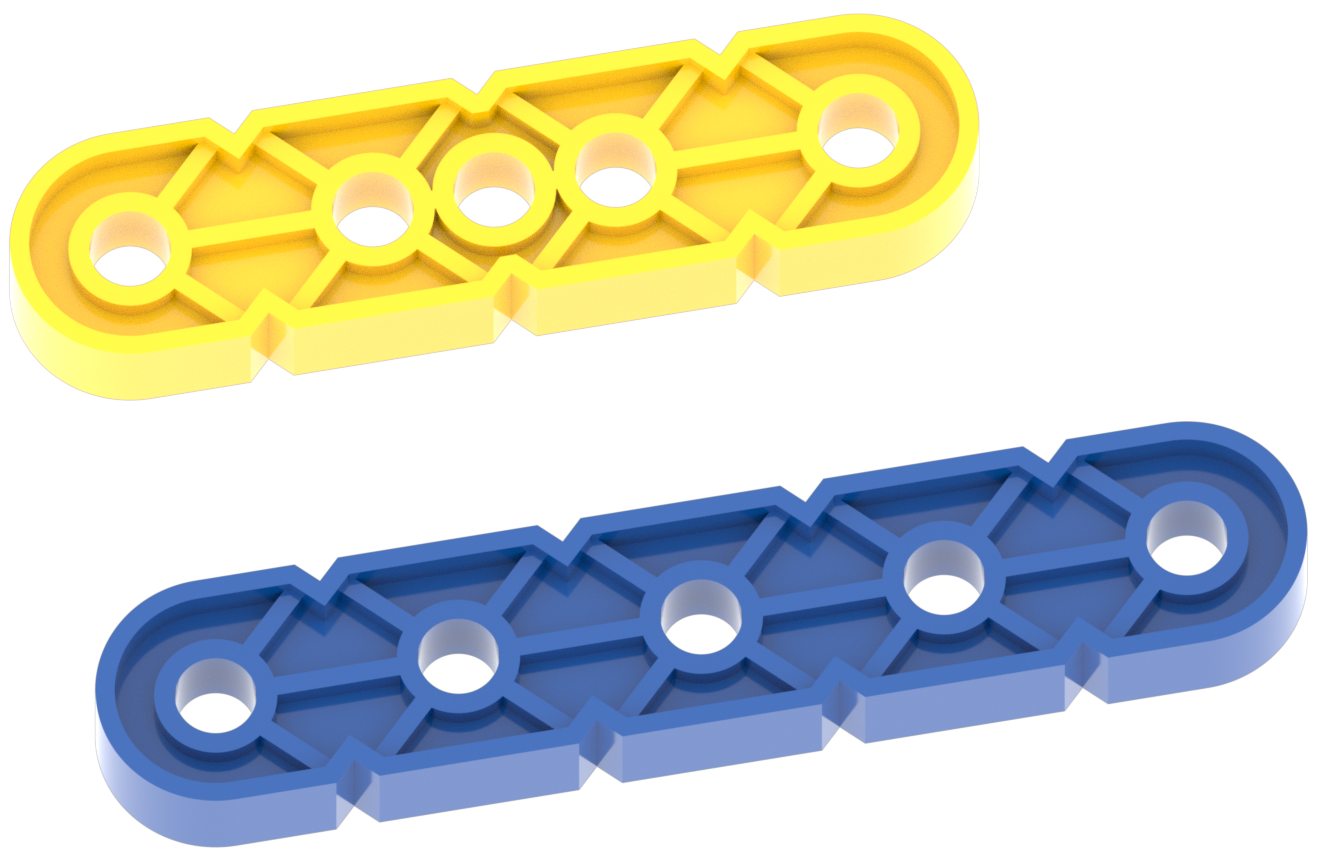

Selain membantu mengidentifikasi bagian-bagian yang diperlukan untuk suatu langkah dalam petunjuk pembuatan, bagian-bagian dengan warna yang sama akan memiliki ukuran yang sama. Misalnya Sinar Kuning selalu lebih kecil dari Sinar Biru.
Fitur ini, yang memungkinkan ukuran komponen dikenali dari warnanya, sangat membantu saat mencocokkan komponen. Misalnya, Anda akan mengetahui kedua sisi rakitan Anda berukuran sama jika Anda menggunakan Balok Besar Abu-abu Tua untuk setiap sisi.
Bentuk bagian-bagian dan warnanya memungkinkan Anda dengan mudah membangun banyak hal berbeda dengan sistem VEX GO.
