Sebelum Jetson dapat berfungsi dengan baik, Intel Dual Band Wi-Fi dan Antena perlu dipasang.

Bagian yang Dibutuhkan

Diagram yang menunjukkan semua bagian yang termasuk dalam pengaturan VEX AI, mengilustrasikan komponen yang diperlukan untuk perakitan dan konfigurasi dalam sistem robotika V5.

Bagian-bagian yang dibutuhkan untuk perakitan adalah sebagai berikut:

Jetson
Wi-Fi Pita Ganda Intel
2x Antena

Lepaskan Modul Jetson Nano

Gambar yang menunjukkan proses pelepasan kipas dari robot VEX AI, mengilustrasikan langkah-langkah yang terlibat dalam menyiapkan sistem VEX AI.

Cabut kipas jika terpasang pada Modul Jetson Nano dan lepaskan. Jika kipas sudah terlepas, lanjutkan ke langkah 2.

Diagram heatsink dua sekrup dengan komponen berlabel, mengilustrasikan pengaturannya untuk aplikasi VEX AI.

Lepaskan kedua sekrup yang menahan Modul Jetson Nano ke Papan Pembawa.

Dua klip VEX AI berdampingan, memamerkan desain dan fitur untuk menyiapkan VEX AI dalam aplikasi robotika.

Setelah sekrup dilepas, buka dua tab yang menahan Modul Jetson Nano ke Papan Pembawa. Lakukan ini dengan menarik tab perlahan secara horizontal dari Jetson Nano Module.

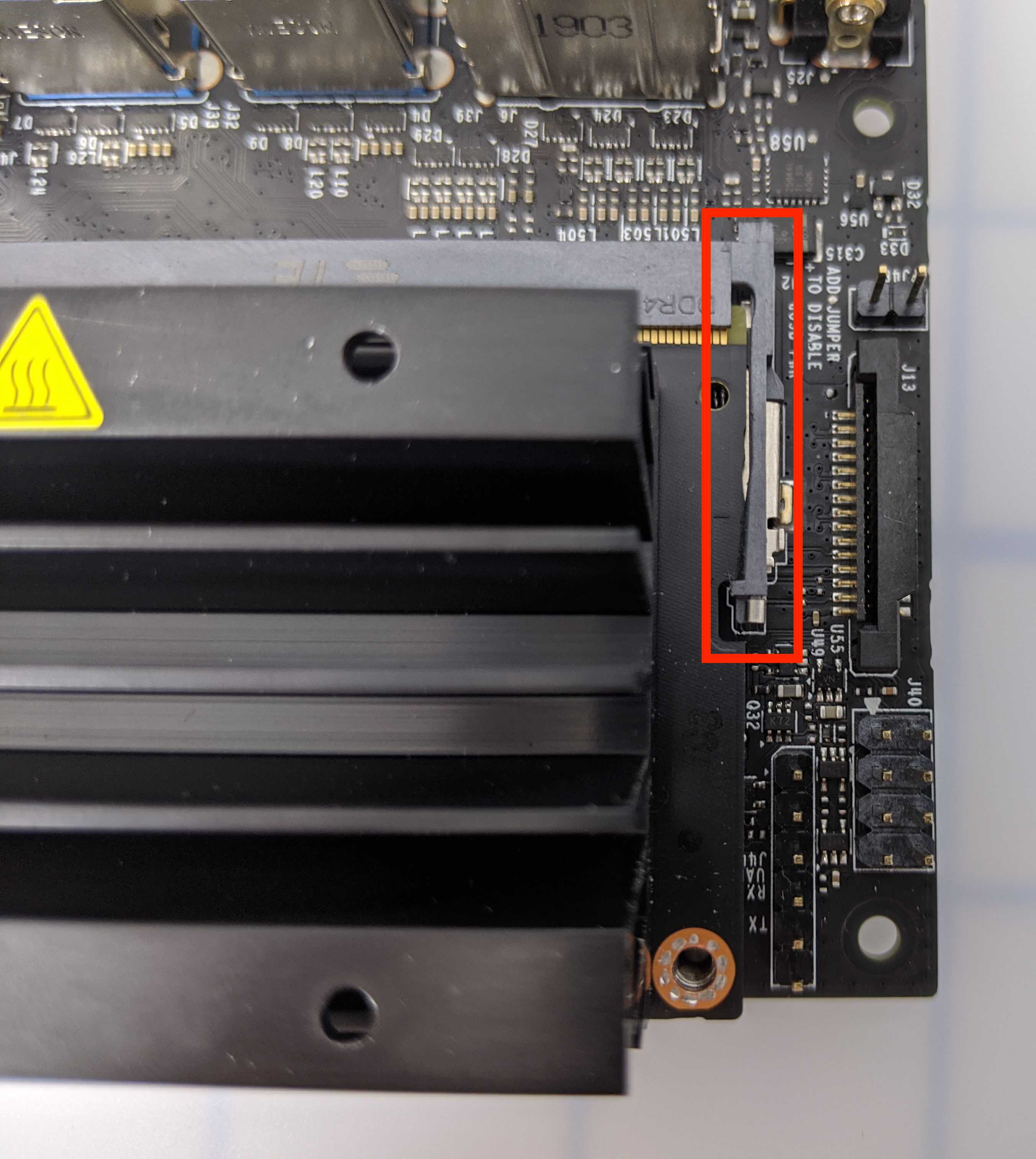

Diagram yang menunjukkan klip heatsink VEX AI dengan komponen berlabel untuk pengaturan yang tepat dalam sistem robotika VEX V5.

Ada tab di setiap sisi Modul Jetson Nano.

Tampilan dekat heatsink VEX AI dengan caput sekrup, mengilustrasikan proses pengaturan untuk VEX AI dalam deskripsi kategori V5.

Tarik perlahan Modul Jetson Nano langsung keluar dari Papan Pembawa. Perhatikan sekrup di bagian tengah Papan Pembawa.

Diagram yang menunjukkan pelepasan sekrup tengah dari rakitan robot VEX AI, menyoroti sekrup spesifik yang harus dilepaskan untuk pengaturan yang tepat.

Lepaskan sekrup di bagian tengah Papan Pembawa.

Pasang Antena

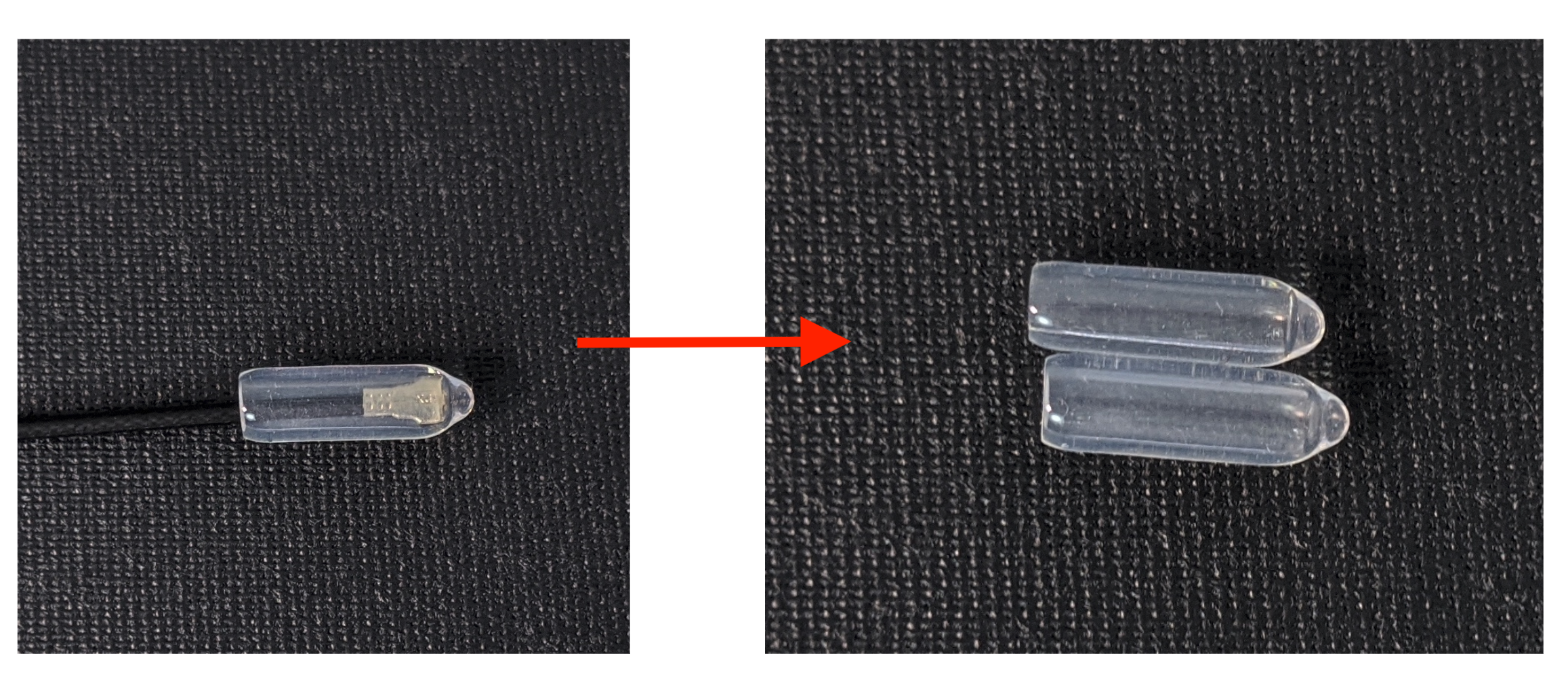

Kolase gambar yang menunjukkan pelepasan penutup plastik dari komponen VEX AI, menampilkan petunjuk langkah demi langkah untuk menyiapkan VEX AI dalam kategori V5.

Lepaskan penutup plastik dari antena.

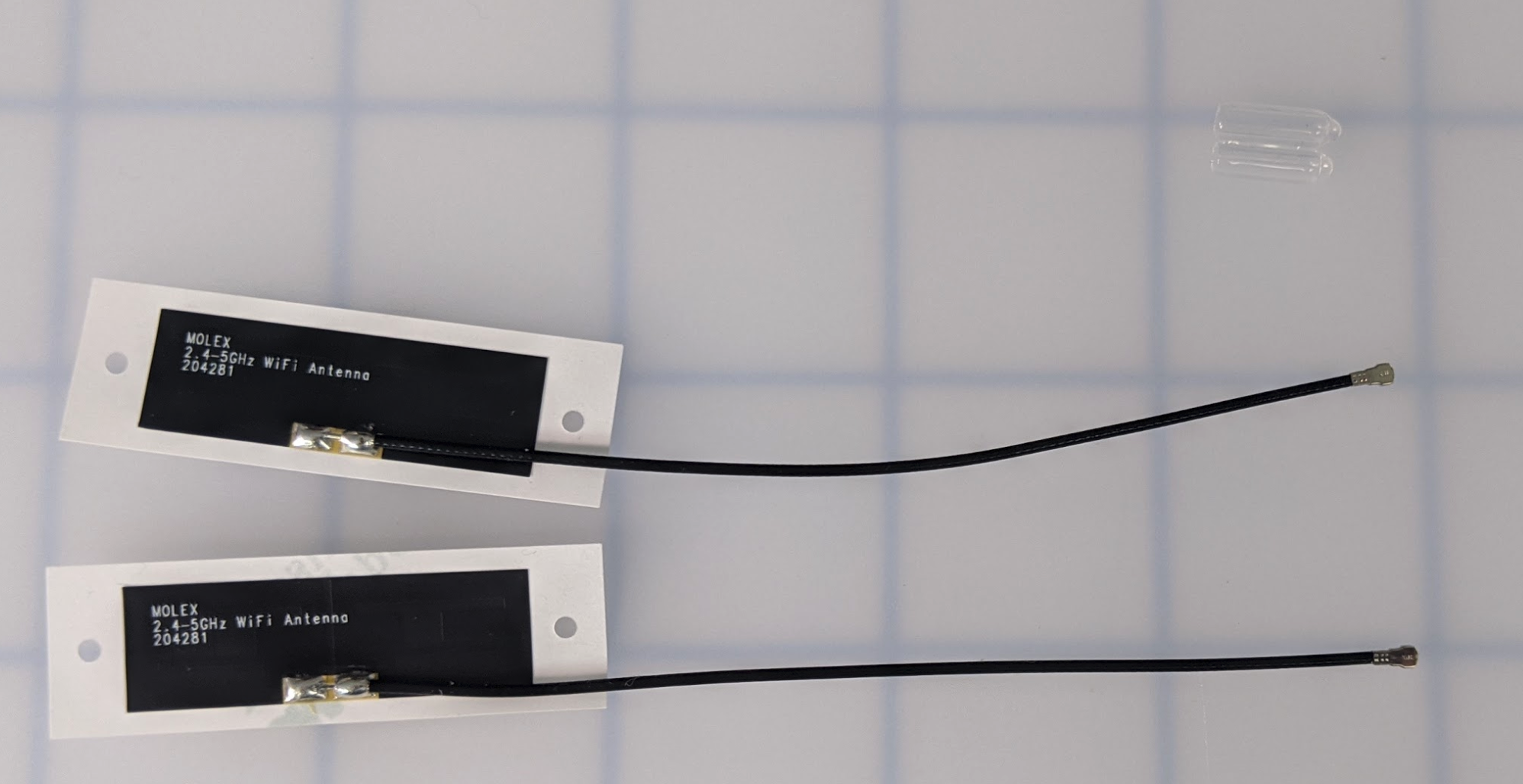

Gambar yang menunjukkan pengaturan VEX AI dengan penutup penuh dilepas, menyoroti komponen internal dan konfigurasi sistem robotika VEX.

Pastikan penutup plastik dilepas dari kedua antena.

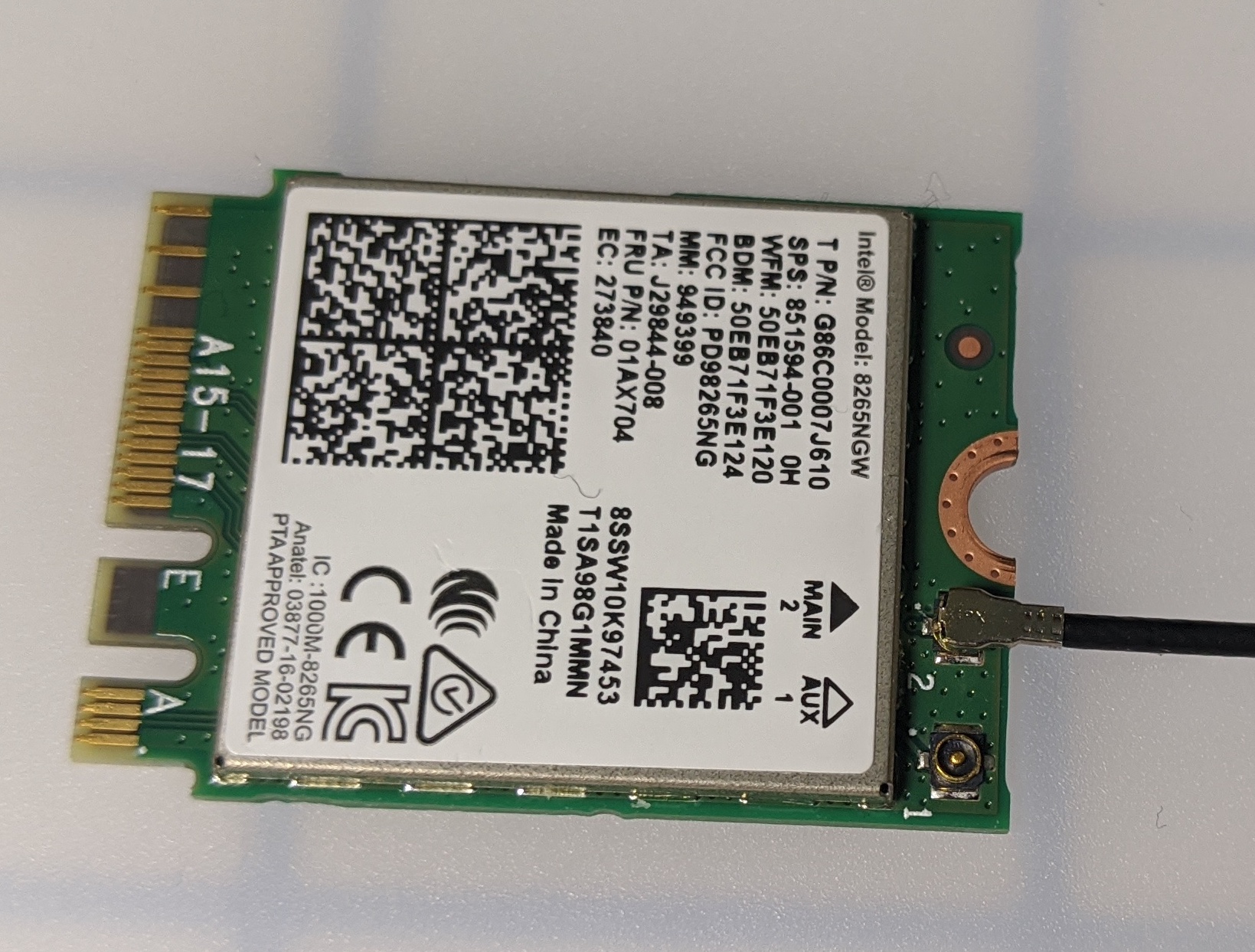

Tampilan dekat pengaturan robot VEX AI, menampilkan berbagai komponen dan kabel, yang mengilustrasikan proses konfigurasi untuk robotika VEX dalam konteks Deskripsi Kategori V5 dan Pengaturan VEX AI.

Pasangkan satu antena ke Intel Dual Band Wi-Fi. Pastikan untuk memberikan tekanan yang ringan, karena bagian-bagian tersebut rapuh. Bunyi 'klik' akan memastikan antena terpasang sepenuhnya.

Catatan: jika dibutuhkan tekanan lebih besar untuk mengamankan antena, gunakan penghapus pensil atau benda kecil lainnya untuk memberikan tekanan lebih besar. Tidak disarankan menggunakan logam untuk memberikan tekanan.

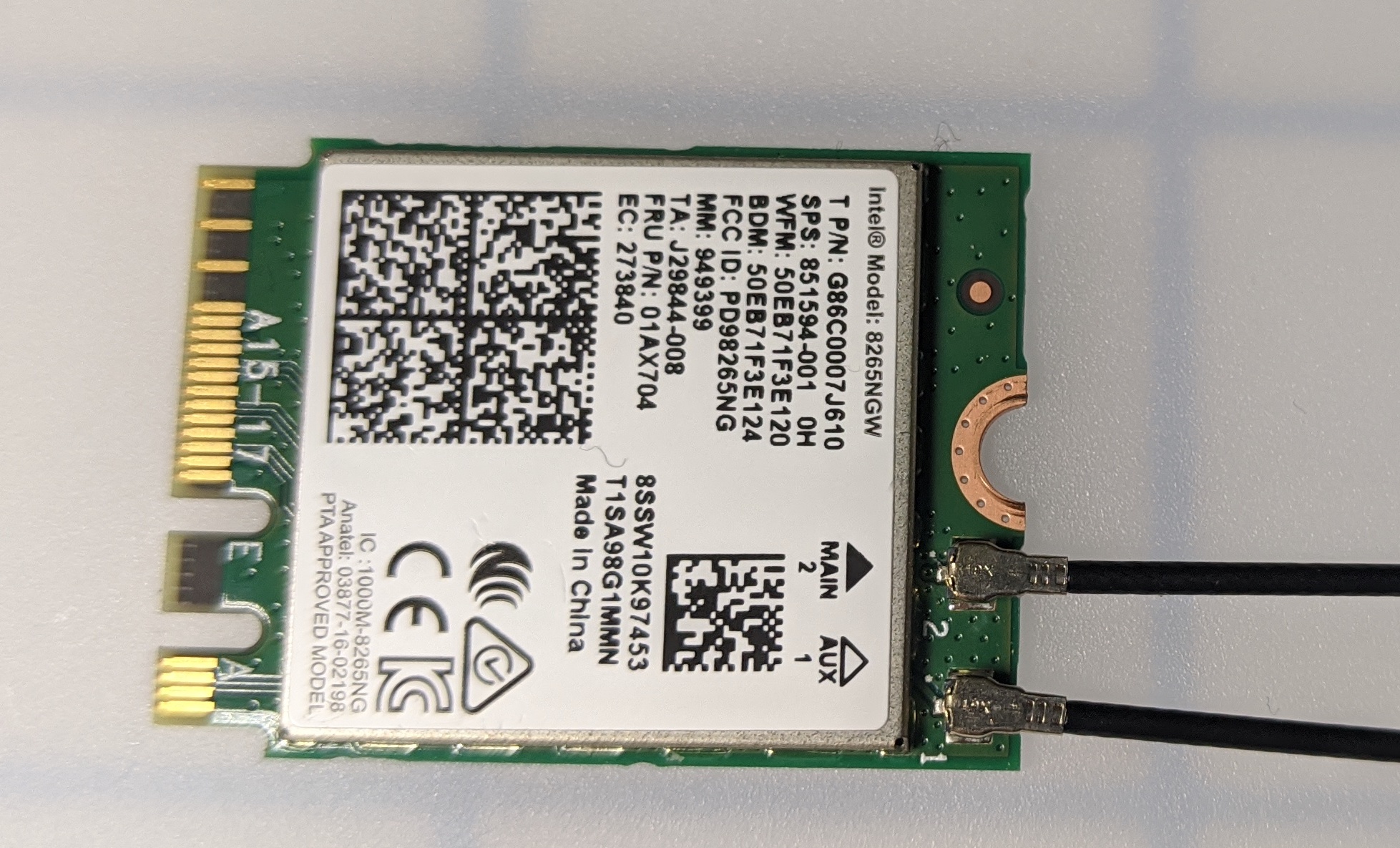

Tampilan dekat pengaturan VEX AI, menampilkan berbagai komponen dan kabel, yang mengilustrasikan proses konfigurasi untuk robotika VEX dalam konteks Deskripsi Kategori V5.

Pasang antena kedua dengan mengikuti prosedur yang sama pada langkah sebelumnya.

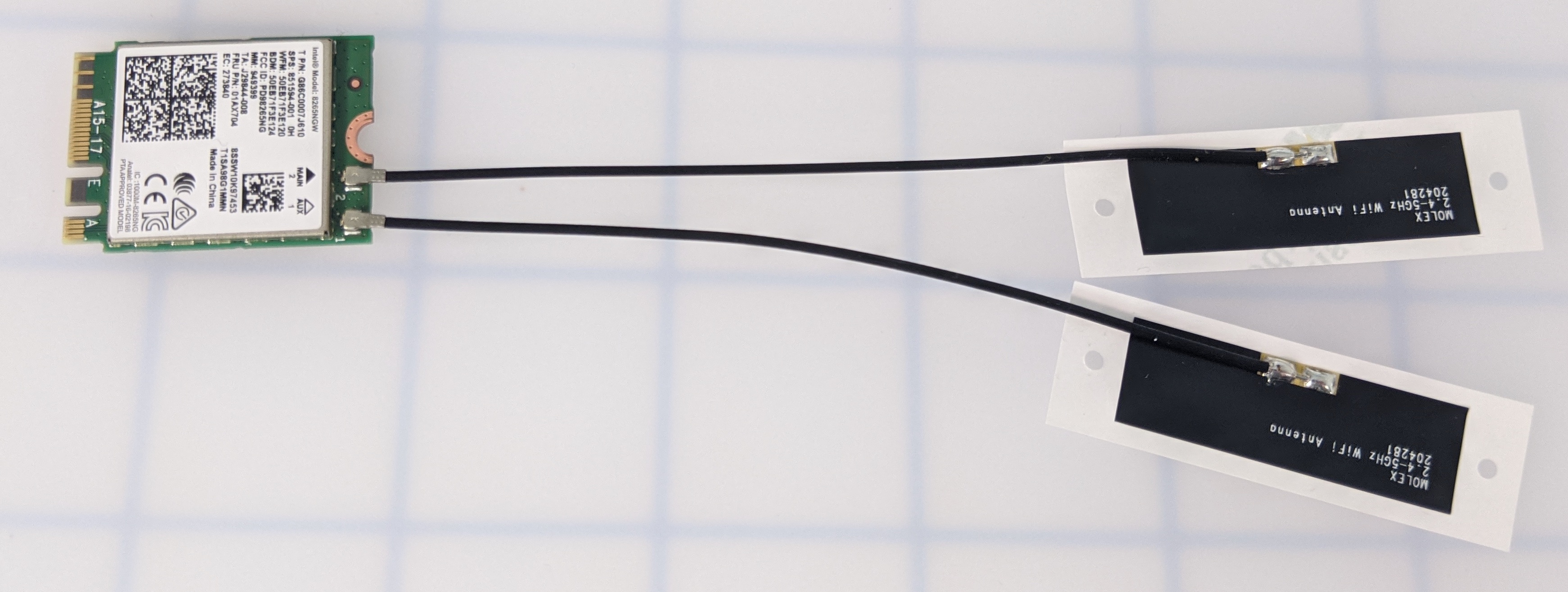

Gambar yang menunjukkan proses pengaturan untuk VEX AI, menampilkan perangkat robotika VEX dengan berbagai komponen yang disusun di atas meja, mengilustrasikan langkah-langkah konfigurasi untuk integrasi AI yang efektif.

Pastikan kedua antena terpasang sepenuhnya ke Intel Dual Band Wi-Fi. Ambil Intel Dual Band Wi-Fi untuk memastikan kedua antena aman dan tidak ada yang jatuh.

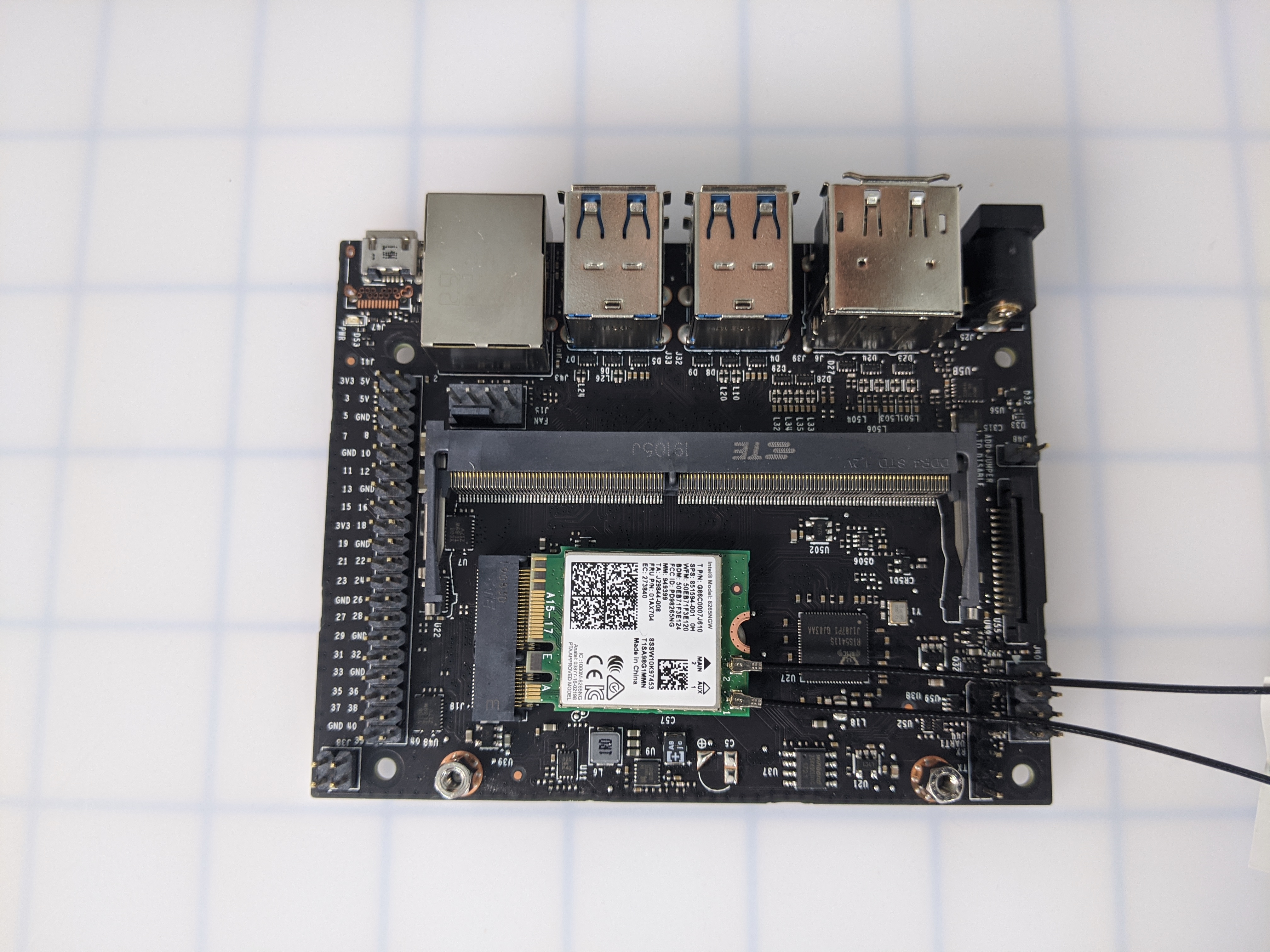

Gambar close-up pengaturan robot VEX AI, memperlihatkan komponen dan kabel yang diperlukan untuk konfigurasi. Gambar merupakan bagian dari Deskripsi Kategori V5 di bagian Menyiapkan VEX AI.

Letakkan Intel Dual Band Wi-Fi pada Carrier Board secara miring.

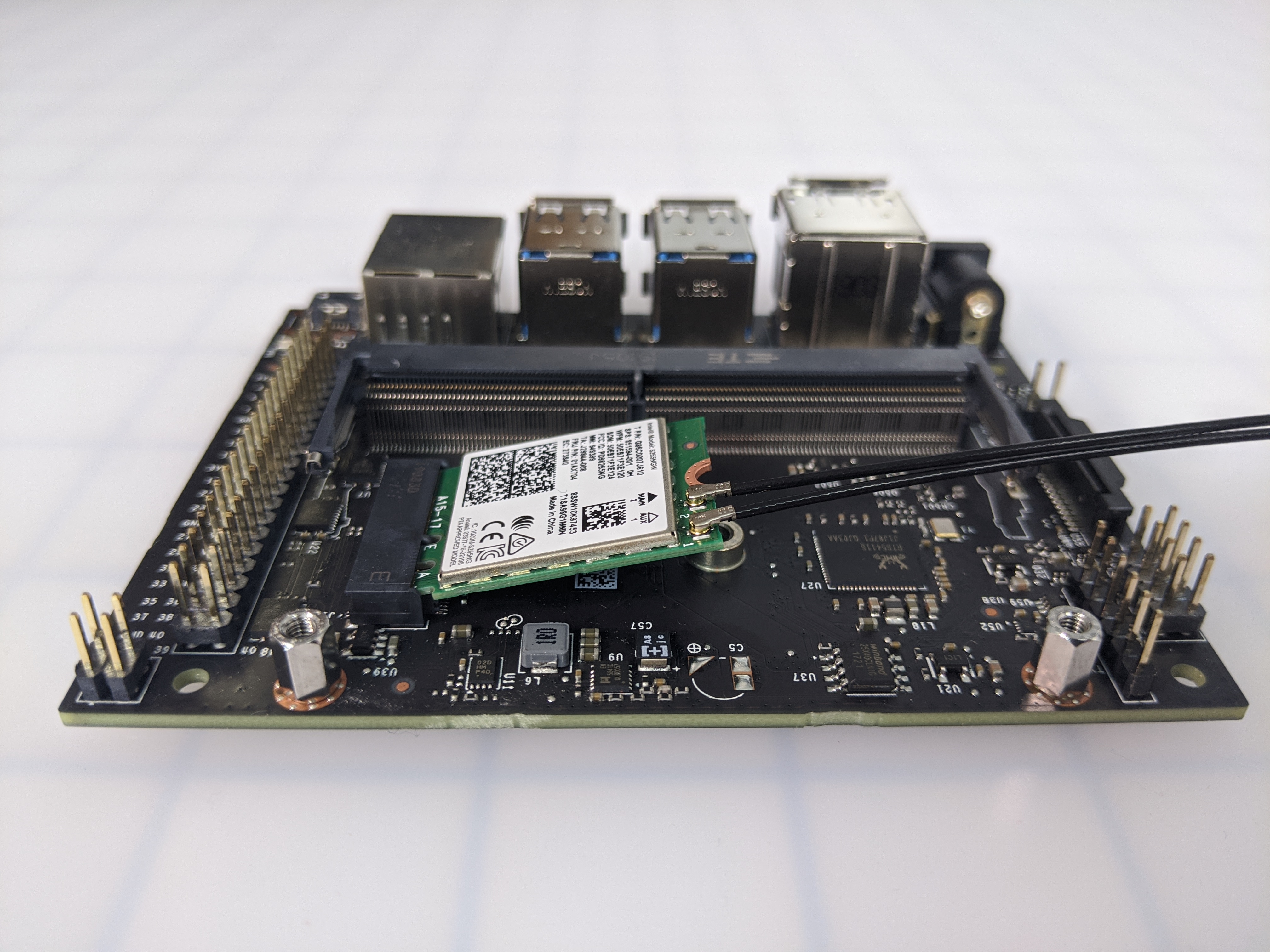

Tampilan dekat pengaturan robot VEX AI, memperlihatkan komponen dan kabel yang diperlukan untuk konfigurasi dalam lingkungan robotika, mengilustrasikan proses pengaturan VEX AI untuk kinerja optimal.

Sudutnya akan tetap sedikit ke atas sampai sekrup digunakan untuk menahannya di tempatnya.

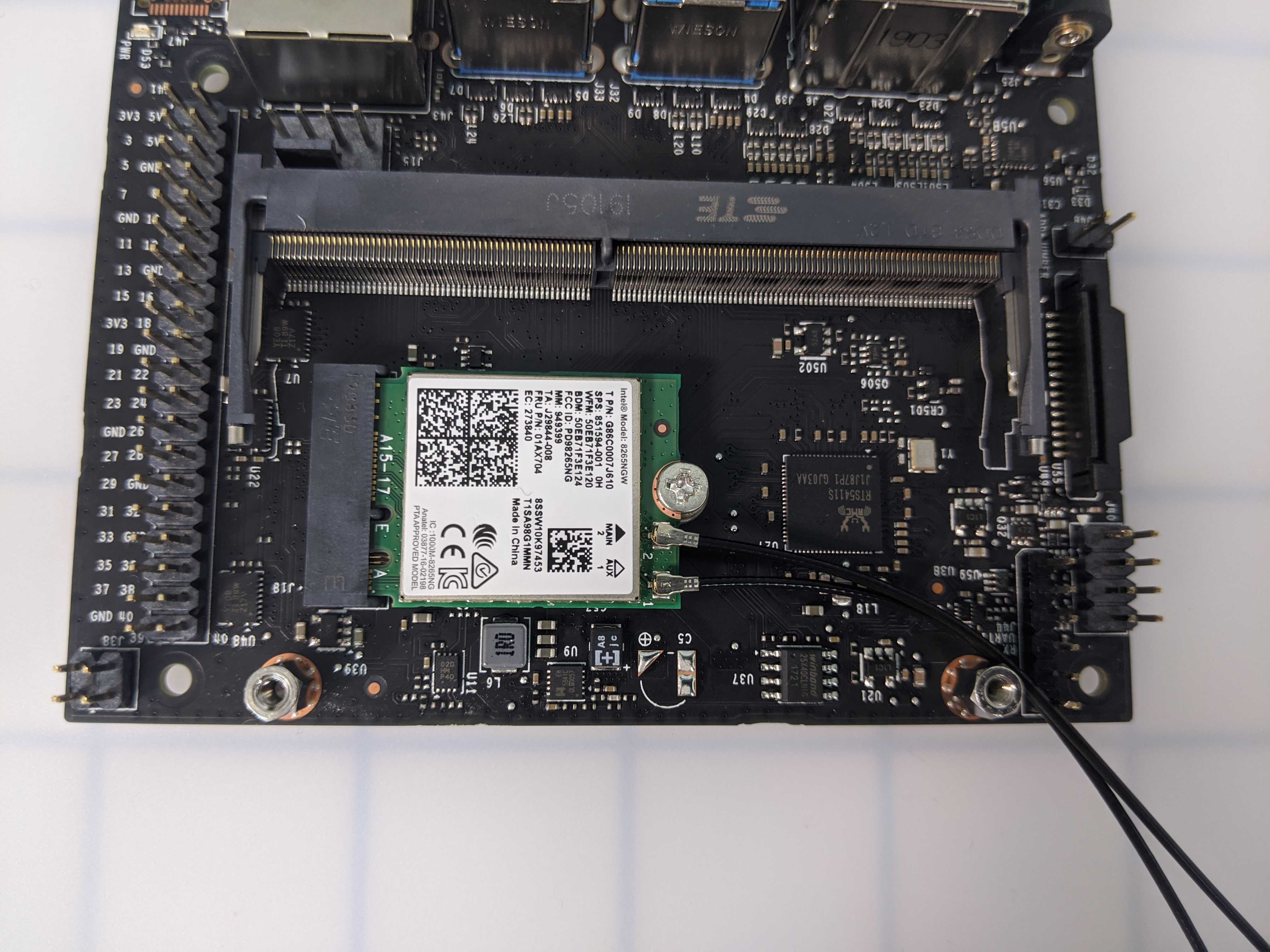

Tampilan dekat sekrup yang dipasang pada papan sirkuit, mengilustrasikan komponen yang digunakan dalam pengaturan VEX AI untuk robotika.

Kencangkan sekrup untuk menahan Intel Dual Band Wi-Fi pada tempatnya. Pastikan untuk tidak mengencangkan sekrup terlalu kencang untuk menghindari pengelupasan.

Pasang kembali Modul Jetson Nano

Diagram lubang pembuang panas dengan keterangan berlabel untuk pengaturan VEX AI, yang menggambarkan penempatan dan dimensi lubang untuk pendinginan optimal dalam perangkat keras robotika VEX.

Letakkan kembali Modul Jetson Nano pada Papan Pembawa dengan posisi miring. Tekan sedikit ke bawah sehingga lubang sekrup rata.

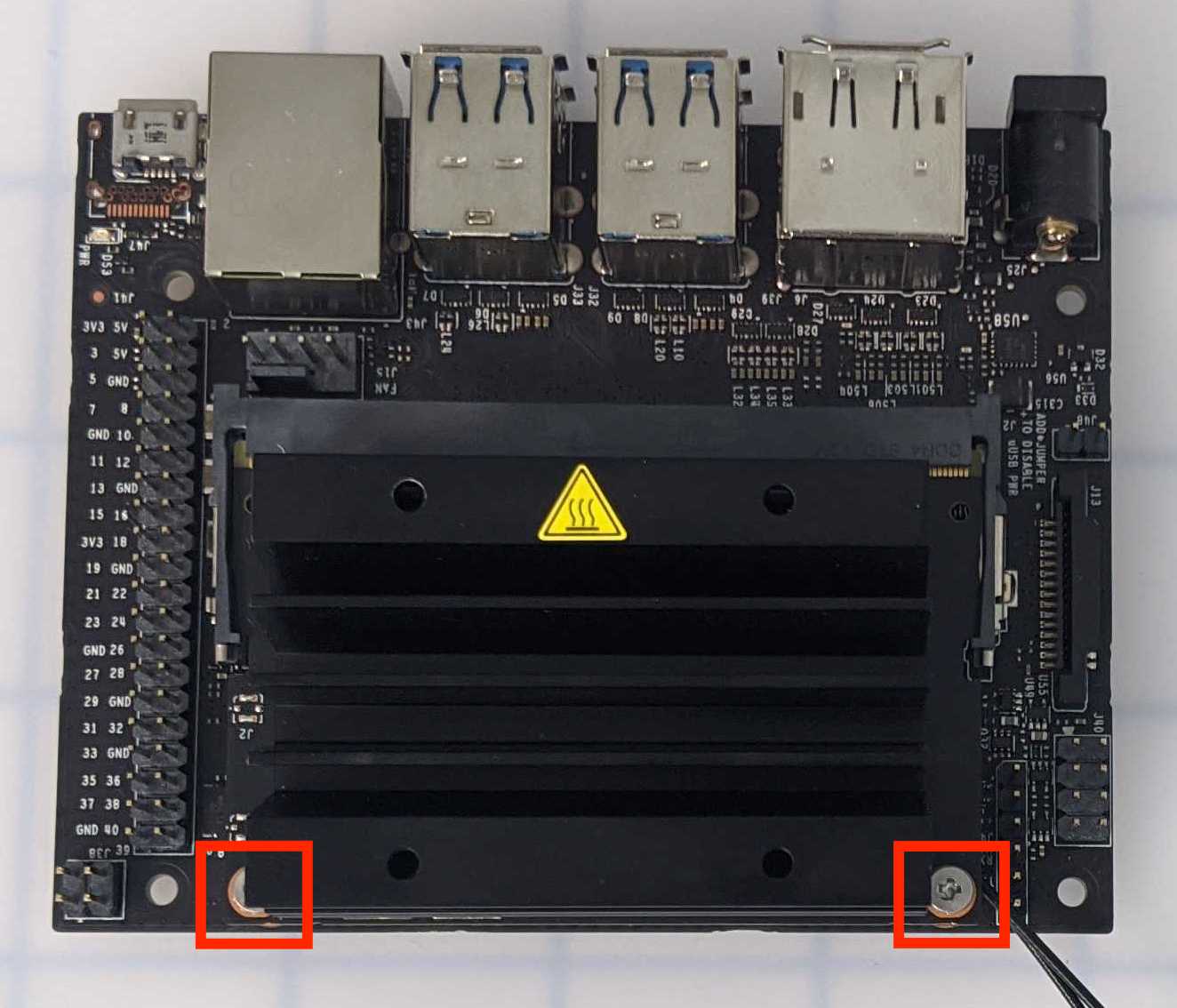

Tampilan dekat sekrup akhir yang dipasang dalam pengaturan VEX AI, mengilustrasikan proses perakitan untuk komponen robotika V5.

Pasang kembali kedua sekrup ke dalam Jetson Nano Module untuk menempelkannya ke Carrier Board. Pastikan untuk tidak mengencangkan sekrup terlalu erat untuk menghindari pengelupasan.

Diagram yang mengilustrasikan proses pengaturan untuk konfigurasi VEX AI Wi-Fi, menampilkan komponen berlabel dan langkah-langkah koneksi untuk konektivitas jaringan yang optimal.

Intel Dual Band Wi-Fi dan Antena kini telah terpasang.
