Menggunakan Switch memungkinkan Anda menghidupkan sistem VEX GO tanpa pemrograman.

Gunakan Sakelar dengan Motor

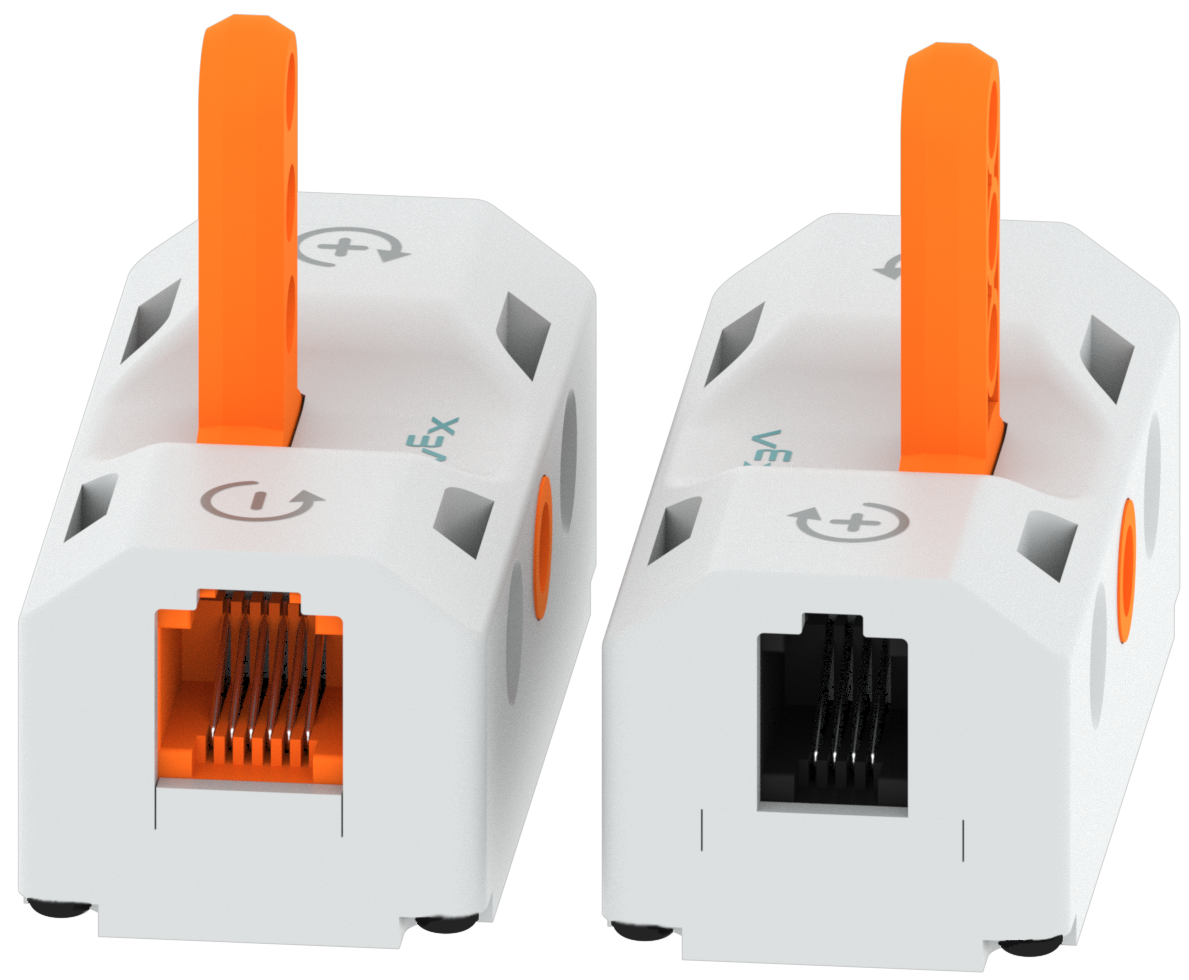

Bagian sakelar ditunjukkan dari kedua sisi untuk mengilustrasikan bahwa sakelar memiliki Port di setiap sisi. Smart Port tidak berwarna dan berukuran lebih kecil, sedangkan Battery Port berwarna oranye dan lebih besar.

Menggunakan Motor dengan Sakelar memungkinkan Anda mengendalikan Motor tanpa perlu pemrograman.

Ada dua port pada Switch. Port Cerdas untuk menghubungkan Motor atau Bumper LED dan Port Baterai berwarna oranye untuk menghubungkan Baterai.

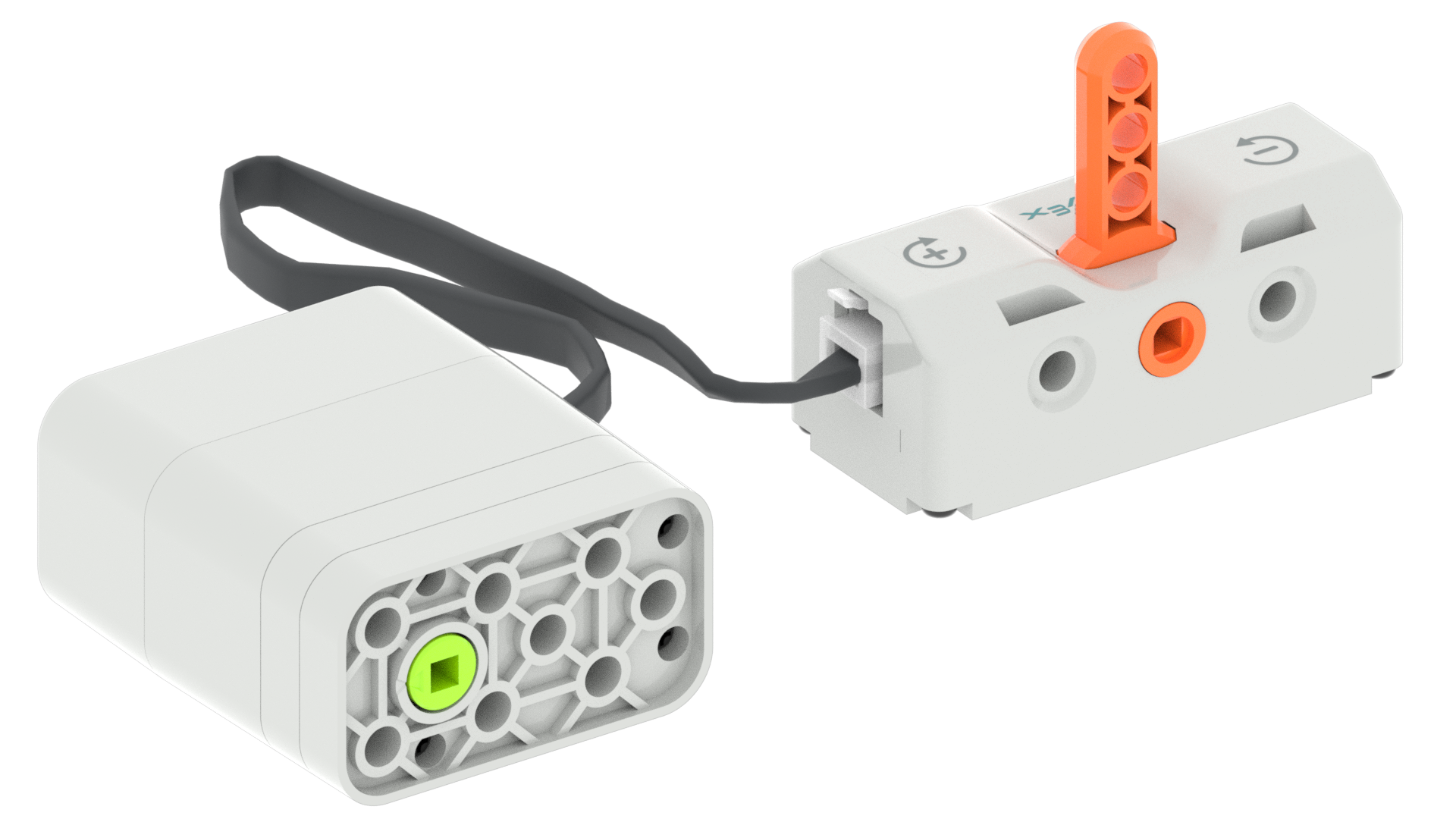

Motor dengan kabelnya terpasang ke Port Cerdas Switch.

Hubungkan Motor ke Sakelar dengan memasukkan Kabel Motor ke Port Cerdas pada Sakelar.

Diagram dua buah sakelar dengan kabel motor yang terpasang pada port pintarnya. Di sebelah kiri, Kabel Motor terpasang sepenuhnya dan ada tanda centang hijau, sedangkan di sebelah kanan, Kabel Motor hanya terpasang sebagian dan ada tanda X merah.

Pastikan Kabel Motor terpasang sepenuhnya ke Port Pintar pada Sakelar. Bunyi 'klik' akan memastikan kabel terpasang sepenuhnya pada Smart Port.

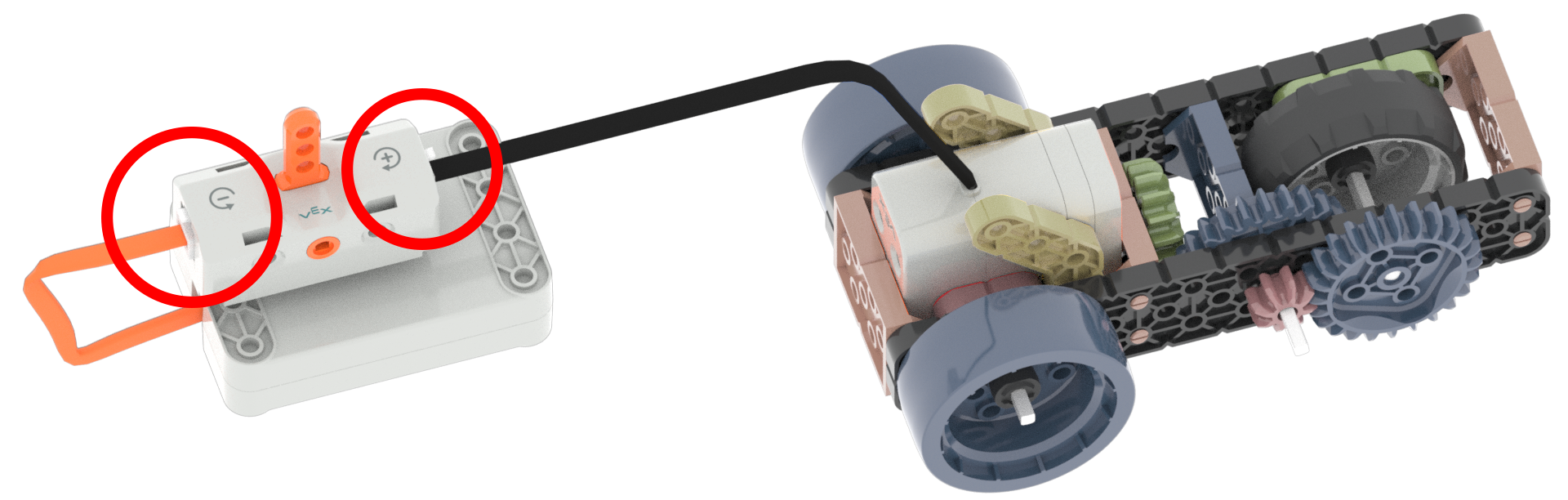

Diagram bagian Sakelar dengan Kabel Motor dan Kabel Baterai yang terpasang pada port masing-masing. Port yang digunakan disorot dalam lingkaran merah.

Untuk mengendalikan Motor dengan Sakelar, pastikan Motor dan Baterai terhubung ke Sakelar.

Ada tiga pengaturan pada Switch

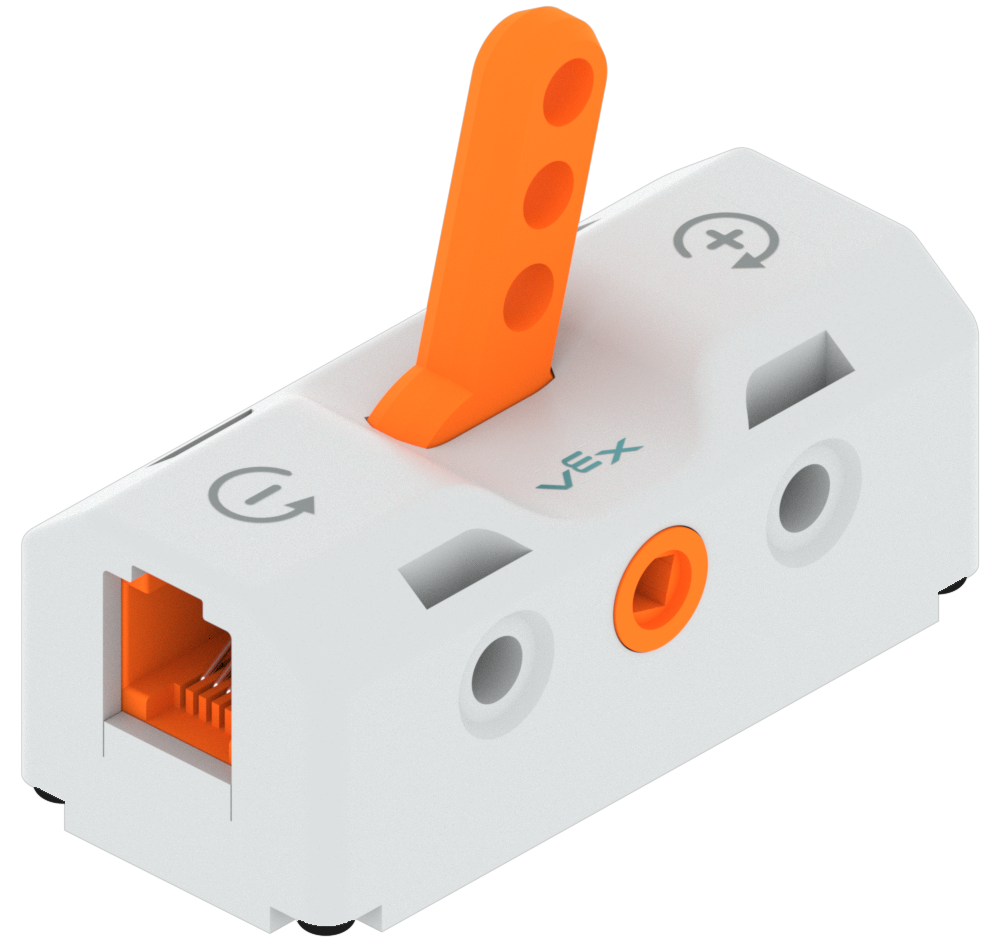

Sakelar bagian dengan tuas diputar ke pengaturan maju yang ditandai dengan tanda plus.

'+' : memutar Motor ke arah maju.

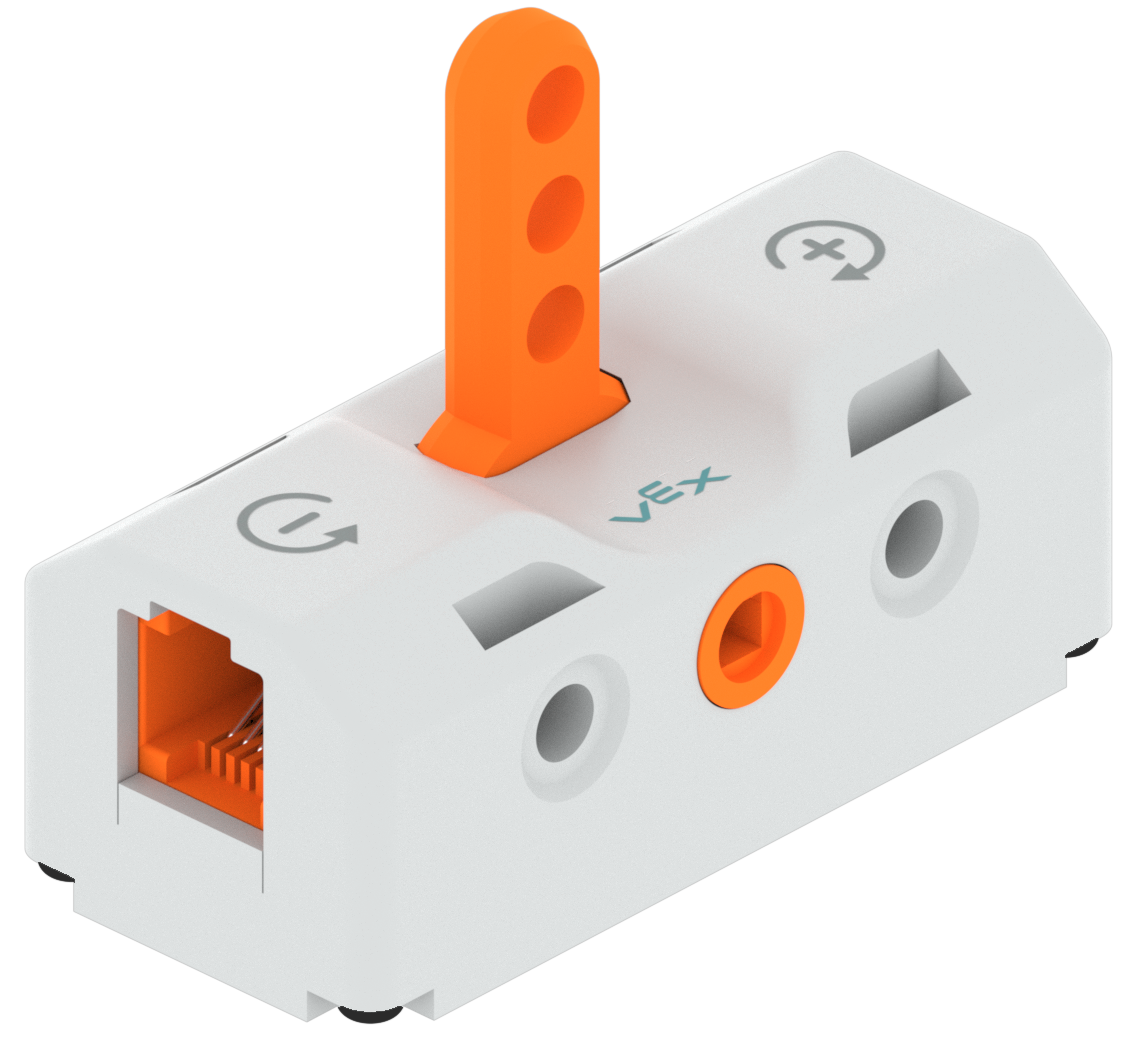

Sakelar bagian dengan tuas diputar ke posisi netral dan mengarah lurus ke atas.

Netral: mematikan Motor.

Sakelar bagian dengan tuas diputar ke pengaturan terbalik yang ditandai dengan tanda minus.

'-' : memutar Motor ke arah sebaliknya.

Lihat ketiga pengaturan Switch dalam animasi ini.

Gunakan Sakelar dengan Bumper LED

LED Bumper dengan kabelnya terpasang ke Smart Port Switch.

Hubungkan LED Bumper ke Switch dengan memasukkan Kabel LED Bumper ke Port Cerdas di Switch.

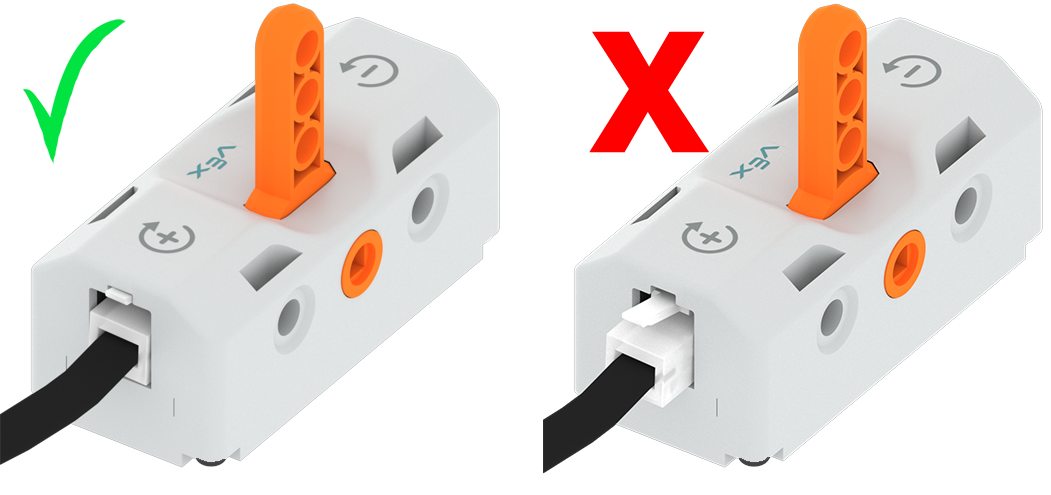

Diagram dua buah sakelar dengan Kabel Bumper LED yang terpasang ke Port Pintarnya. Di sebelah kiri, Kabel Bumper LED terpasang sepenuhnya dan ada tanda centang hijau, sedangkan di sebelah kanan, Kabel Bumper LED hanya terpasang sebagian dan ada tanda X merah.

Pastikan Kabel Bumper LED dimasukkan sepenuhnya ke Port Pintar pada Sakelar. Bunyi 'klik' akan memastikan kabel terpasang sepenuhnya pada Smart Port.

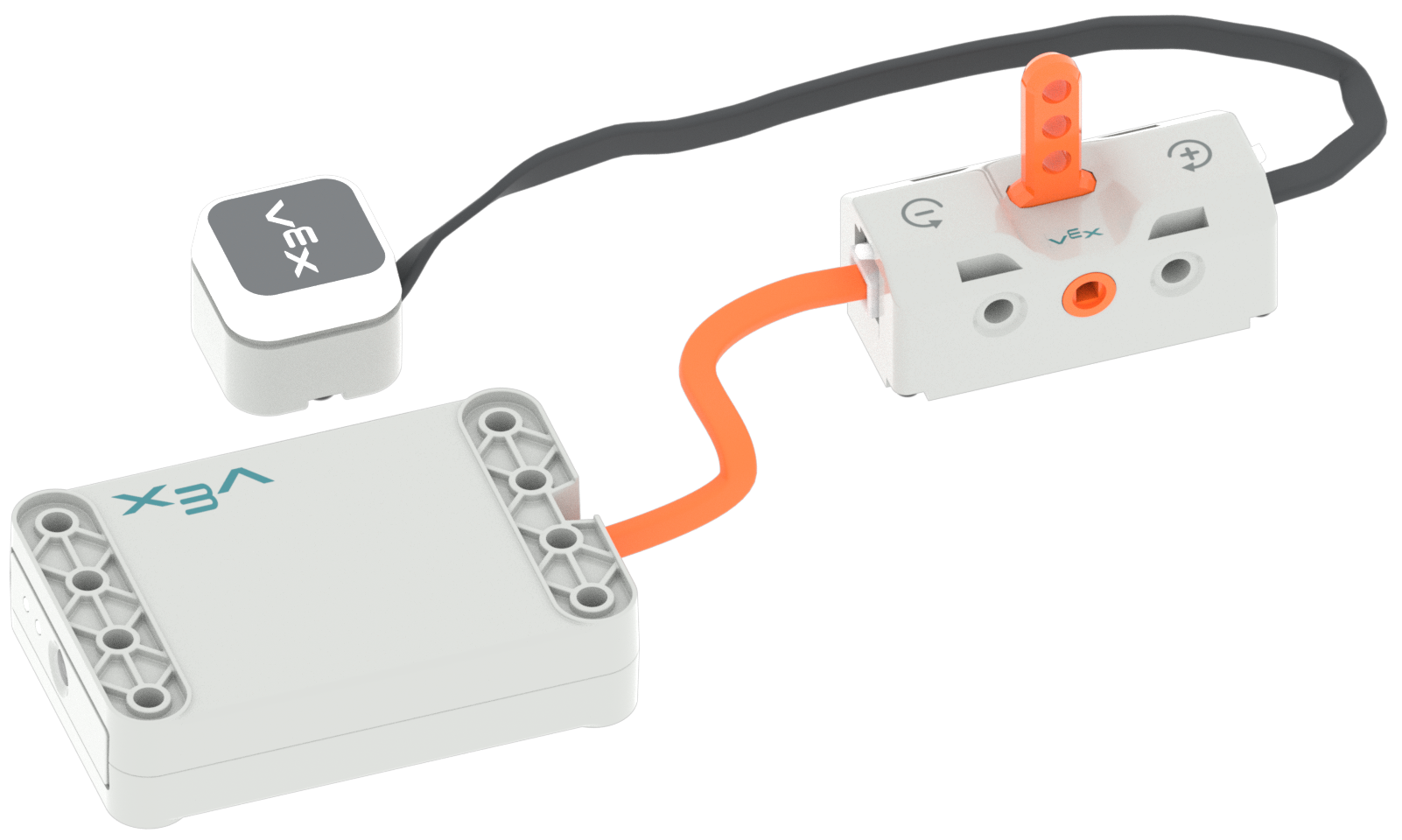

Diagram bagian Sakelar dengan Kabel Bumper LED dan Kabel Baterai yang dicolokkan ke port masing-masing.

Untuk mengendalikan LED Bumper dengan Switch, pastikan LED Bumper dan Baterai terhubung ke Switch.

Ada tiga pengaturan pada Switch saat terhubung ke LED Bumper

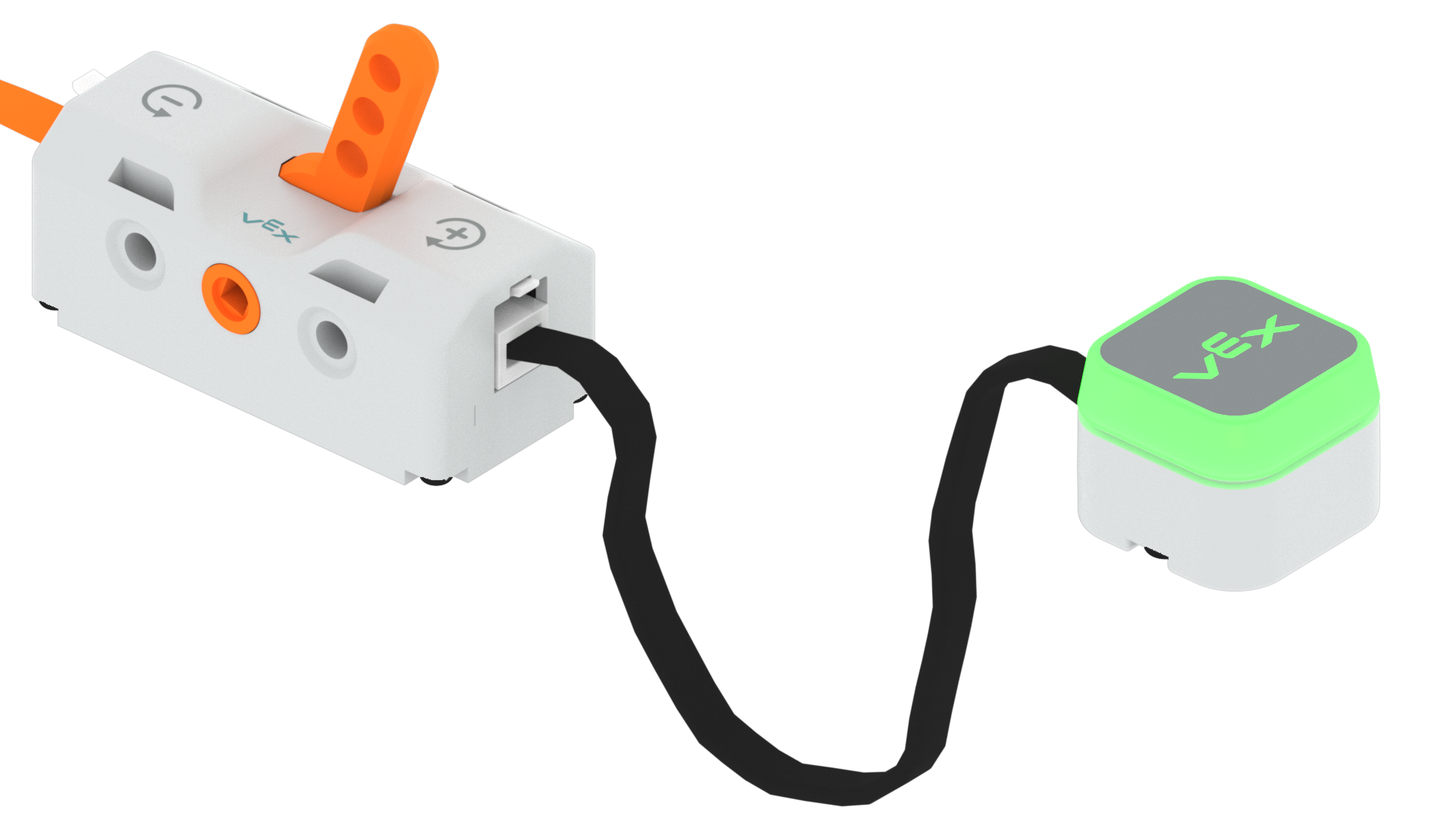

Sakelar bagian dengan tuas diputar ke pengaturan maju yang ditandai dengan tanda plus. Bumper LED yang terhubung menyala hijau.

'+' : mengatur warna LED Bumper menjadi hijau.

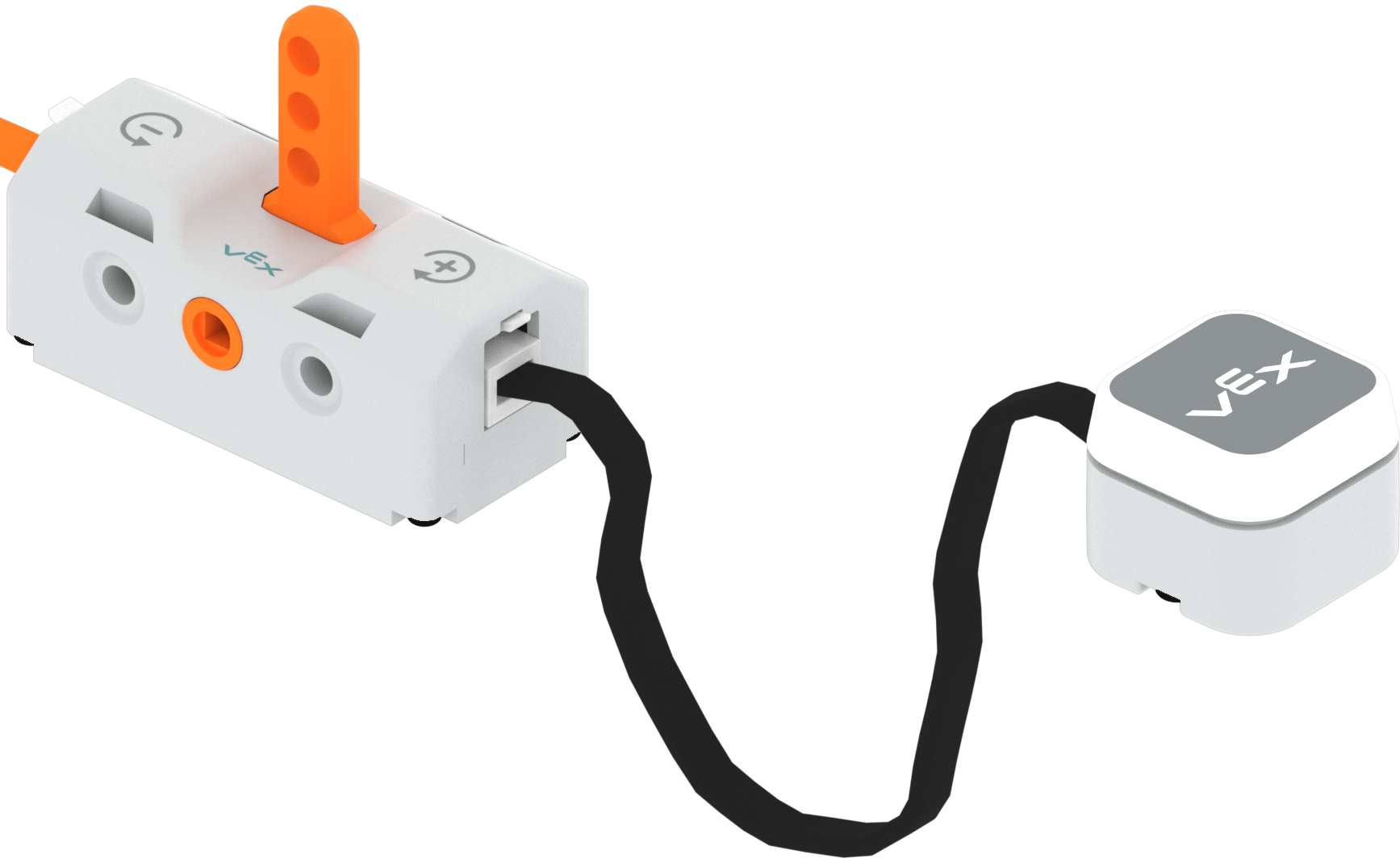

Sakelar bagian dengan tuas diputar ke posisi netral dan mengarah lurus ke atas. Bumper LED yang terhubung dimatikan.

Netral: mematikan LED Bumper.

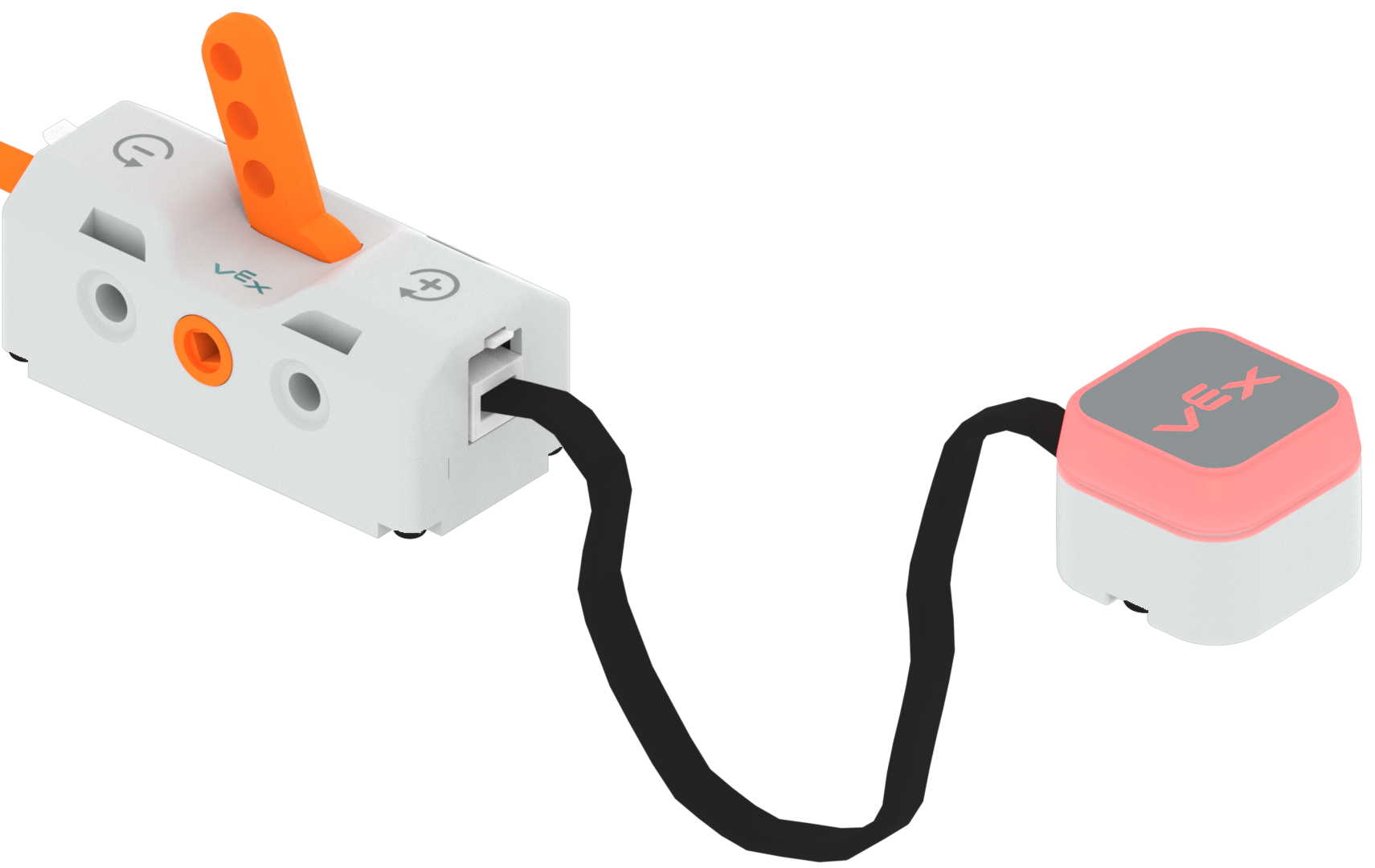

Sakelar bagian dengan tuas diputar ke pengaturan terbalik yang ditandai dengan tanda minus. Bumper LED yang terhubung menyala merah.

'-' : mengatur warna LED Bumper menjadi merah.
