Mengonfigurasi V5 Brain untuk Pengodean melalui Bluetooth – Perpustakaan VEX

Saat bekerja dengan VEXcode V5 pada perangkat (iPad / tablet Android / tablet Amazon Fire), penting untuk memahami cara menghubungkan perangkat Anda ke VEX V5 Robot Brain untuk mengunduh dan menjalankan proyek.

Cara Menghubungkan Otak Robot V5 ke Perangkat

Gambar baterai radio VEX V5 Brain yang memperlihatkan sambungan baterai dan spesifikasi untuk sistem robotika V5, yang mengilustrasikan cara menyambungkan baterai ke V5 Brain.

Pastikan V5 Robot Brain terhubung ke Baterai V5 dan Radio V5.

Ilustrasi tombol daya V5 Brain, memperlihatkan lokasi dan desain tombol daya pada V5 Brain, yang digunakan untuk menghubungkan ke sistem V5.

Nyalakan V5 Robot Brain dengan menekan tombol daya.

Antarmuka pengaturan untuk menghubungkan ke V5 Brain, menampilkan opsi dan konfigurasi untuk preferensi pengguna dalam tata letak yang jelas.

Pilih 'Pengaturan' pada layar V5 Robot Brain untuk memeriksa Jenis Radio. Jenis Radio harus diatur ke Bluetooth agar koneksi berhasil.

Diagram koneksi jenis radio VEXnet ke otak VEX V5, mengilustrasikan port dan pengaturan untuk integrasi yang tepat dalam proyek robotika.

Jendela dialog Pengaturan akan terbuka. Cari Jenis Radio di sudut kiri bawah. Jika Jenis Radio diatur ke VEXnet, alihkan ke Bluetooth dengan menekan area Jenis Radio.

Tombol berlabel 'OK' untuk mengonfirmasi perubahan dalam proses koneksi VEX V5 Brain, mengilustrasikan langkah terakhir dalam pengaturan.

Akan muncul perintah untuk mengonfirmasikan perubahan Jenis Radio. Pilih 'Ok' untuk mengonfirmasi perubahan.

Jenis radio Bluetooth untuk sistem robotika VEX V5, mengilustrasikan desain perangkat dan fitur koneksi untuk berintegrasi dengan V5 Brain.

Pastikan Jenis Radio menampilkan bahwa sekarang terhubung melalui Bluetooth.

Diagram yang menunjukkan pengaturan Data Radio pada VEX V5 Brain, mengilustrasikan cara menghubungkan otak ke modul radio untuk komunikasi.

Pastikan Data Radio diatur ke 'Aktif'.

Tangkapan layar antarmuka pengaturan VEX V5 yang memperlihatkan opsi untuk menghubungkan ke Brain, termasuk pengaturan jaringan dan fitur manajemen perangkat.

Periksa ikon koneksi. Setelah Jenis Radio diatur ke Bluetooth dan Data Radio Aktif, ikon koneksi akan menampilkan 'BD.'

Jendela dialog pengaturan untuk V5, menampilkan opsi untuk menghubungkan ke Brain, termasuk pengaturan konfigurasi dan indikator status koneksi.

Catatan: Jika Jenis Radio diatur ke VEXnet, ikon koneksi akan menampilkan 'V.'

Ikon VEXcode V5, mewakili perangkat lunak yang digunakan untuk memprogram sistem VEX Robotics V5, ditampilkan di bagian 'Hubungkan ke Otak' dari Deskripsi Kategori V5.

Luncurkan VEXcode V5 pada perangkat Anda.

Gambar yang menunjukkan proses koneksi ke VEX V5 Brain, mengilustrasikan komponen dan pengaturan yang diperlukan untuk membuat tautan antara robot dan unit otak.

Saat meluncurkan VEXcode V5, Anda mungkin menerima perintah yang meminta untuk memverifikasi penggunaan Bluetooth. Pilih 'OK.'

Catatan: jika Anda tidak menerima perintah untuk mengizinkan Bluetooth, periksa pengaturan Bluetooth di perangkat Anda untuk memastikannya aktif.

Ikon yang mewakili koneksi ke VEX V5 Brain, mengilustrasikan proses menghubungkan perangkat untuk pemrograman dan kontrol.

Pilih ikon 'Otak' di Toolbar.

Diagram yang mengilustrasikan cara menghubungkan VEX V5 Brain ke berbagai komponen, termasuk motor dan sensor, dengan sambungan berlabel untuk pemahaman yang jelas dalam konteks robotika V5.

Daftar V5 Robot Brains yang tersedia akan muncul. Pilih nama Otak yang ingin Anda hubungkan.

Diagram yang mengilustrasikan cara menghubungkan ke VEX V5 Brain, menampilkan port dan koneksi berlabel untuk sensor dan motor.

Setelah Otak dipilih, pilih 'Hubungkan.'

Ilustrasi yang menunjukkan cara menghubungkan ke otak VEX V5, menampilkan port dan koneksi berlabel untuk berbagai komponen dalam pengaturan robotika.

Lihat Kode Koneksi Radio yang akan ditampilkan di layar Brain.

Tangkapan layar Kode Koneksi Radio dari VEX V5, memperlihatkan opsi koneksi dan pengaturan untuk menghubungkan ke Otak, mengilustrasikan proses pembuatan koneksi radio.

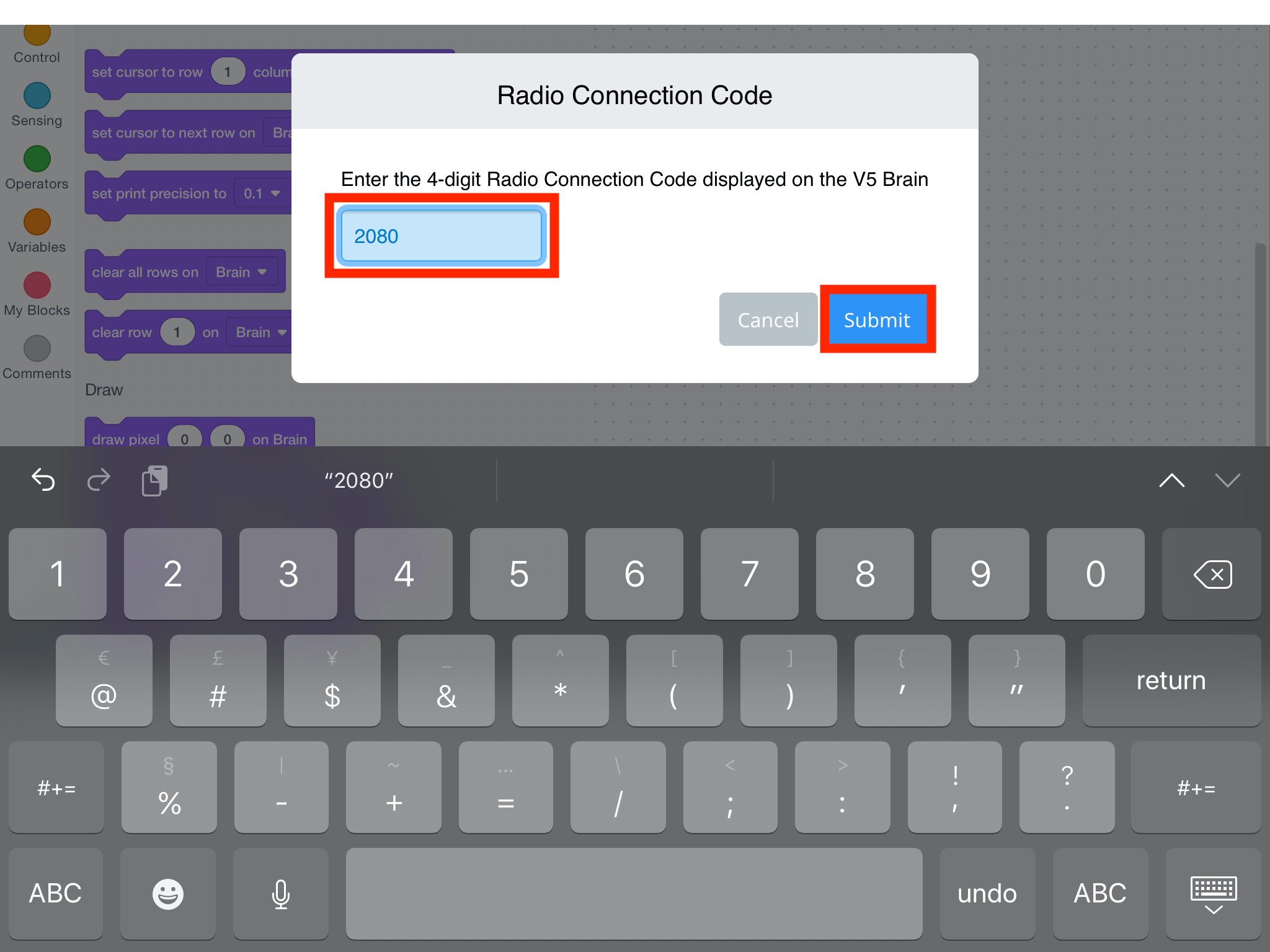

Masukkan Kode Koneksi Radio dari Layar V5 Brain, lalu pilih 'Kirim.'

Gambar yang menunjukkan proses pengiriman kode koneksi radio untuk robot V5, mengilustrasikan langkah-langkah koneksi ke komponen otak.

Ikon Otak akan berubah menjadi oranye dan pesan 'Menghubungkan ke:' akan muncul saat Otak terhubung.

Diagram yang mengilustrasikan proses penyambungan ke V5 Brain, menampilkan komponen dan sambungan berlabel untuk kejelasan dalam proses penyiapan.

Setelah Otak terhubung, ikon akan berubah menjadi hijau.

Ilustrasi otak robot hijau, melambangkan konektivitas dan fungsionalitas, terkait dengan deskripsi kategori V5 dan bagian tentang koneksi ke otak.

Pesan di jendela akan bertuliskan 'Tersambung ke:' dan mencantumkan nama V5 Brain yang terhubung ke perangkat.

Diagram yang menunjukkan cara menghubungkan komponen VEX V5 ke otak, mengilustrasikan port dan koneksi untuk pengaturan yang tepat.

Catatan: ikon koneksi akan menampilkan 'D' di sudut kanan atas layar Brain saat V5 Robot Brain terhubung ke perangkat.

Diagram yang menggambarkan proses koneksi ke Otak dalam sistem V5, menyoroti komponen utama dan hubungannya untuk pengaturan dan integrasi yang efektif.

Untuk memutuskan sambungan dari Brain, pilih 'Putuskan sambungan.'

Catatan: jika Anda telah mengikuti semua langkah dan koneksi masih tidak berfungsi, periksa pengaturan Bluetooth di perangkat Anda untuk memastikannya aktif.

Catatan untuk tim kompetisi: Sistem Kontrol Lapangan hanya berfungsi dengan radio VEXnet. Jika radio telah diubah ke Bluetooth untuk tujuan pemrograman, radio tersebut perlu diubah kembali sebelum bertanding di lapangan.
