Menggunakan Alat Crimping V5 untuk Membuat Kabel Pintar V5 dengan Panjang Kustom – Perpustakaan VEX

Merakit Kabel Cerdas V5 dengan panjang khusus Anda memberikan banyak fleksibilitas untuk lokasi sensor dan/atau motor, serta memungkinkan manajemen kabel yang efisien.

Perlengkapan yang dibutuhkan

Perlengkapan yang dibutuhkan untuk merakit Kabel Cerdas V5 dengan panjang khusus meliputi:

Bagian Alat Crimping Kabel Pintar V5.

Alat Crimping Kabel Cerdas V5 (276-5773)

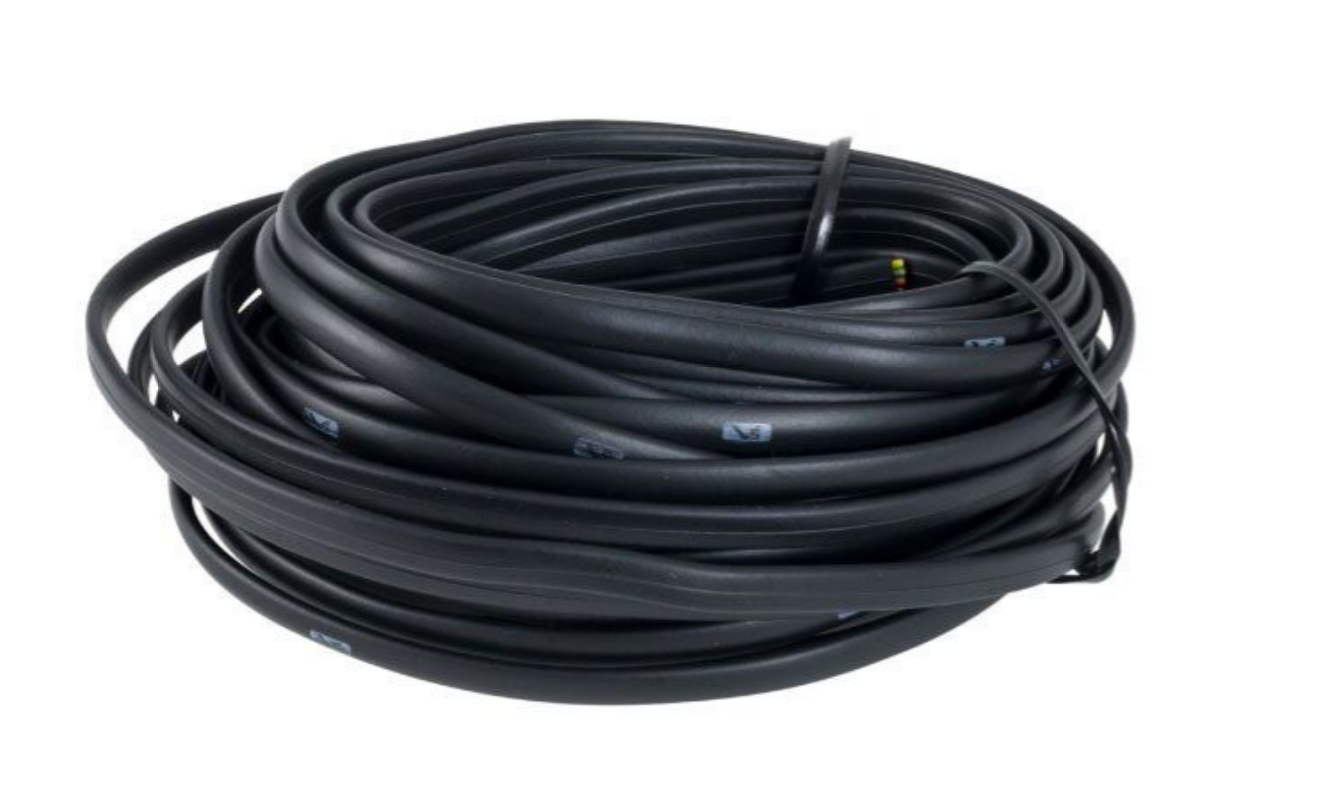

Potongan stok Kabel Pintar V5.

Stok Kabel Cerdas V5 (276-5774)

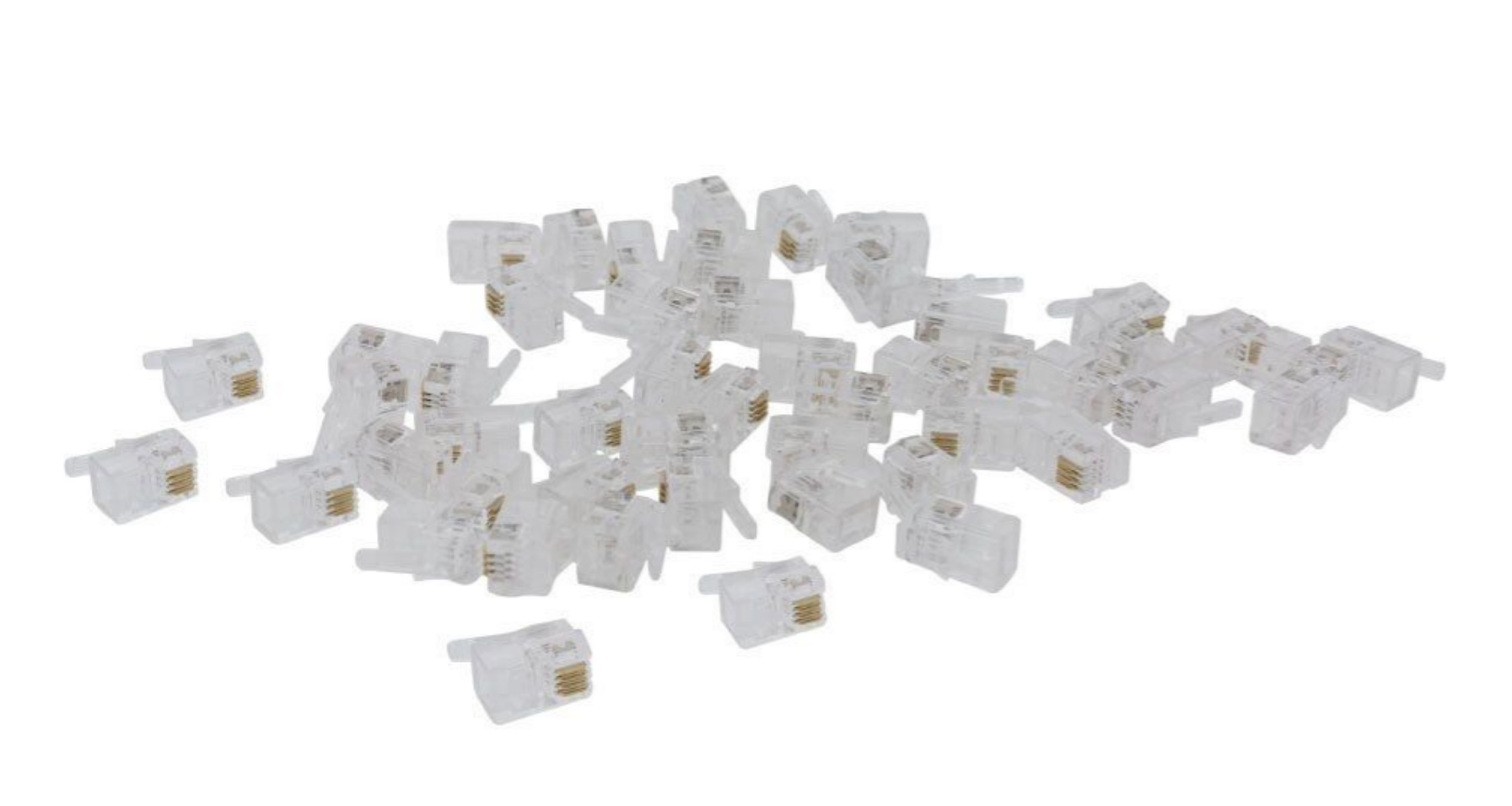

Potongan Konektor Kabel Pintar V5.

Konektor Kabel Cerdas V5 (276-5775)

Ikon kartun penanda.

Penanda atau alat tulis lain yang digunakan untuk menandai lokasi pemotongan pada kabel.

Catatan: Beberapa string berguna tetapi tidak diperlukan.

Mengukur dan memotong Kabel Cerdas V5

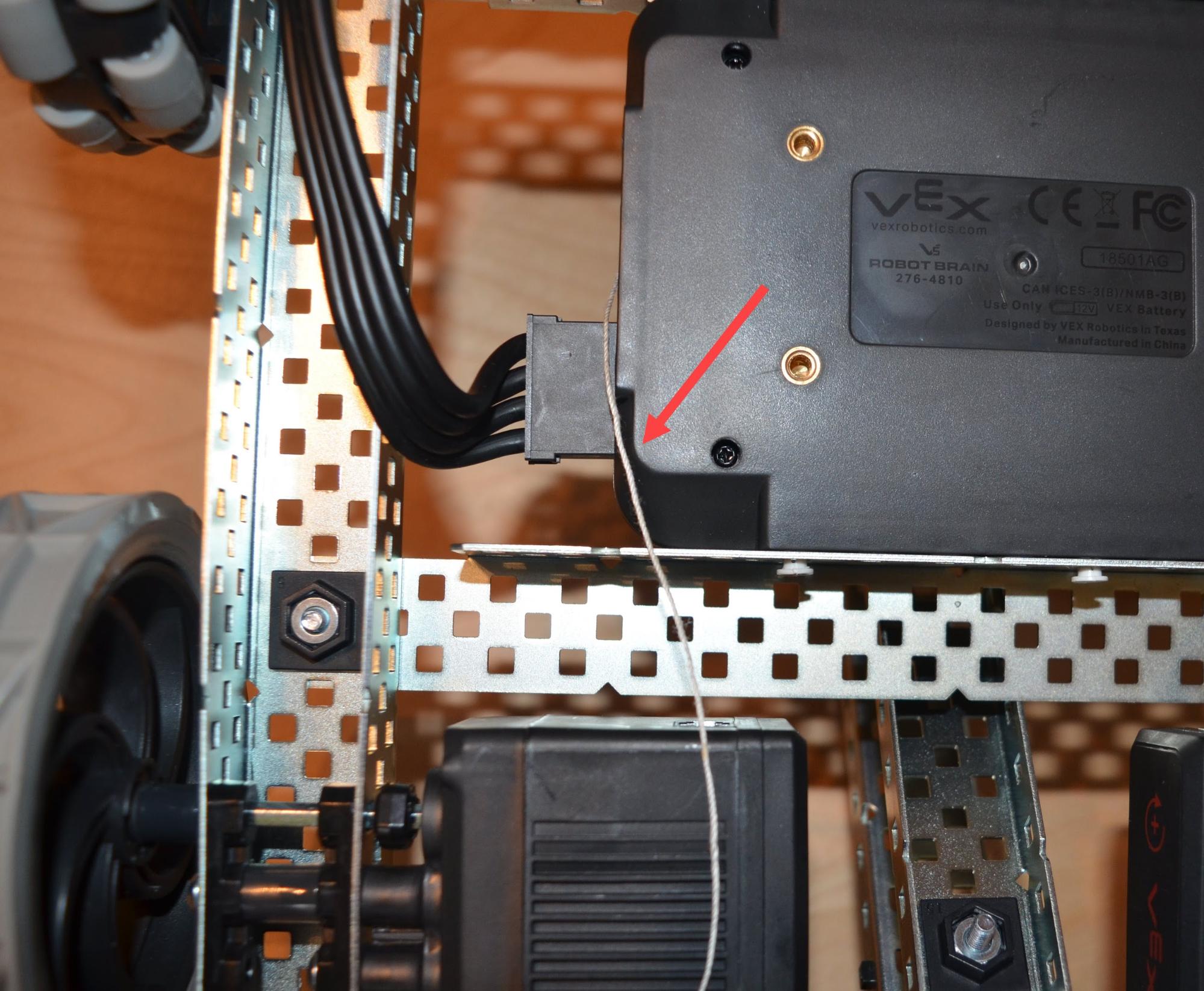

Tali digunakan untuk mengukur jarak antara dua Port Cerdas, karena tali lebih mudah digunakan dibandingkan kabel itu sendiri.

Letakkan Kabel Cerdas V5 antara Port Cerdas pada V5 Brain dan Port Cerdas pada perangkat.

Kabelnya mungkin kaku dan sulit untuk dibentangkan. Jika demikian, salah satu pilihannya adalah menggunakan seutas tali untuk mengukur jarak antara kedua Pelabuhan Pintar.

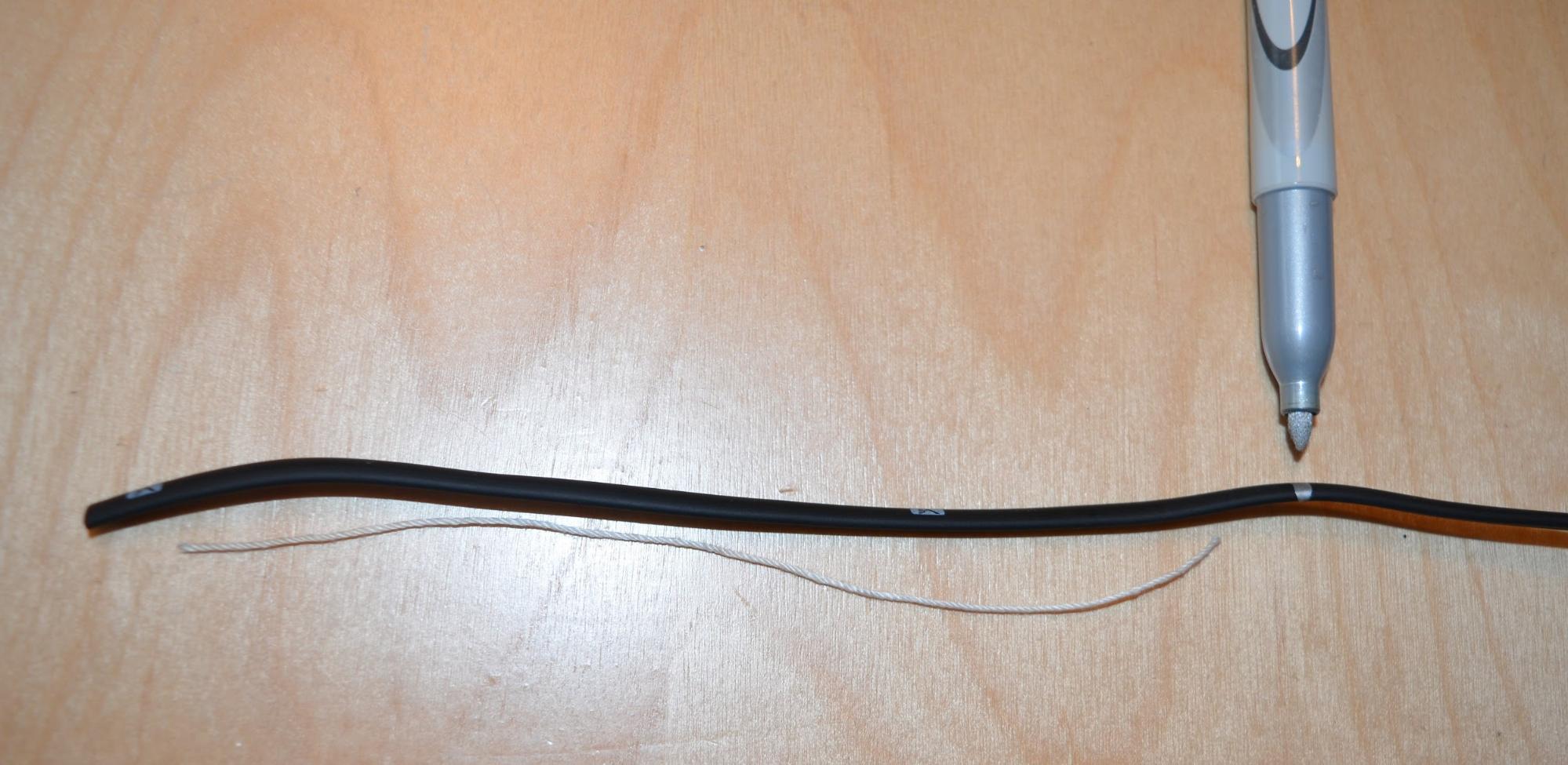

Sepotong tali yang dipotong ditempatkan di samping seutas kabel, dan sebuah penanda digunakan untuk memindahkan ukuran tali ke kabel itu sendiri. Sekitar setengah inci ruang tersisa di kedua sisi untuk memberi ruang bagi konektor.

Setelah panjang kabel diukur, sisakan sedikit ruang ekstra di setiap ujung untuk konektor. Lalu, dengan menggunakan spidol atau alat tulis lainnya, tandai lokasi pada kabel di mana kabel harus dipotong.

Pilihan lainnya adalah memotong seutas tali sesuai panjang kabel yang dibutuhkan. Kemudian, letakkan tali di samping kabel untuk mengukur jarak, sisakan sedikit tambahan di setiap ujung untuk konektor sebelum menandai lokasi pemotongan.

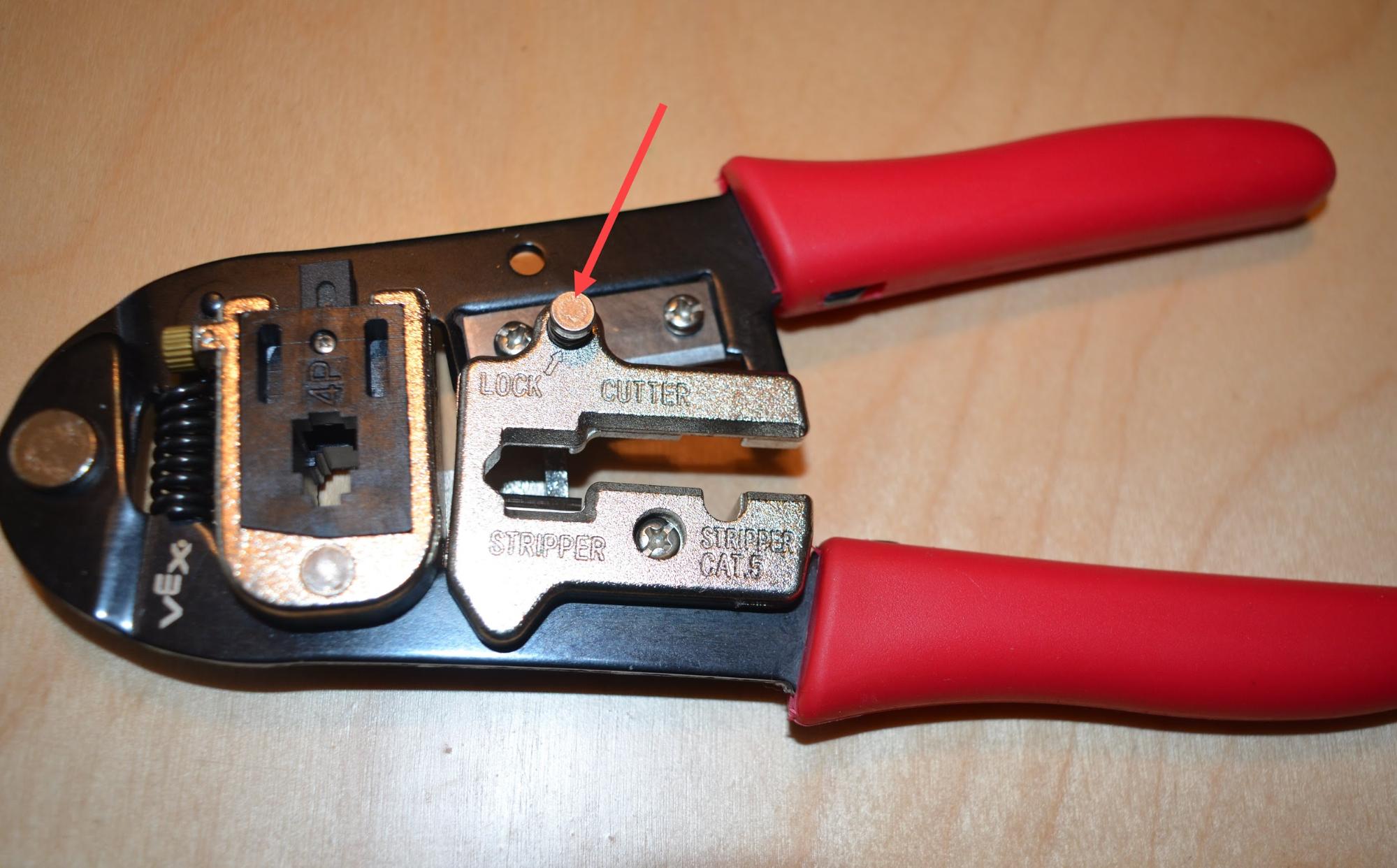

Alat Crimping Kabel Pintar V5 ditunjukkan dengan pin penguncinya disorot.

Jika alat crimping Anda terkunci, jepit gagangnya atau tarik pin pengunci.

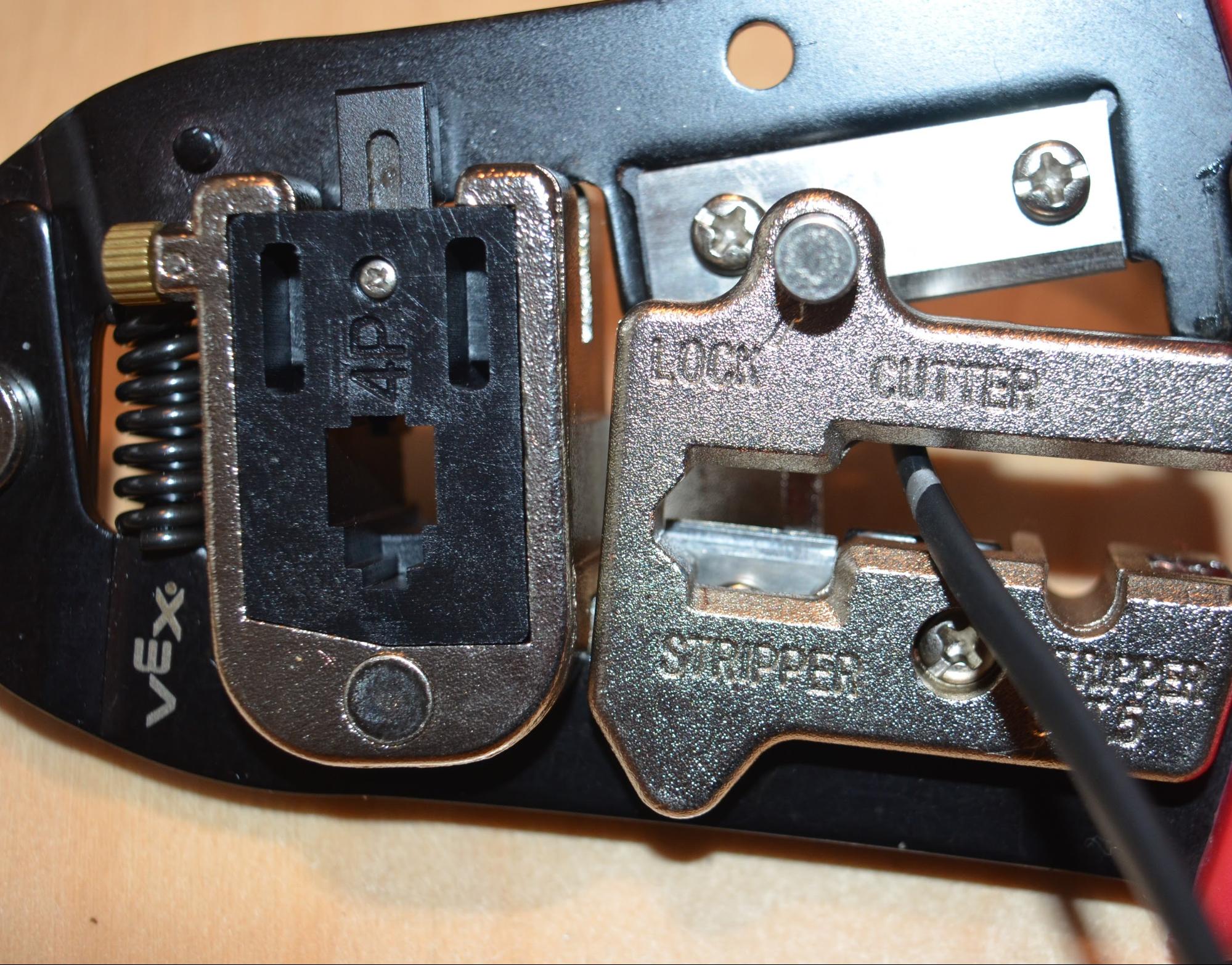

Kabel V5 ditempatkan ke bagian pemotongan alat crimping hingga panjang kabel yang ditandai. Setelah kabel berada di tempatnya, pegangan dapat ditekan untuk memotong kabel.

Masukkan kabel sesuai panjang yang diinginkan ke bagian pemotong alat dan sejajarkan kabel sehingga potongannya persegi. Remas pegangan tersebut hingga kabel terputus seluruhnya.

Melepas ujung casing hitam dari Kabel Pintar V5

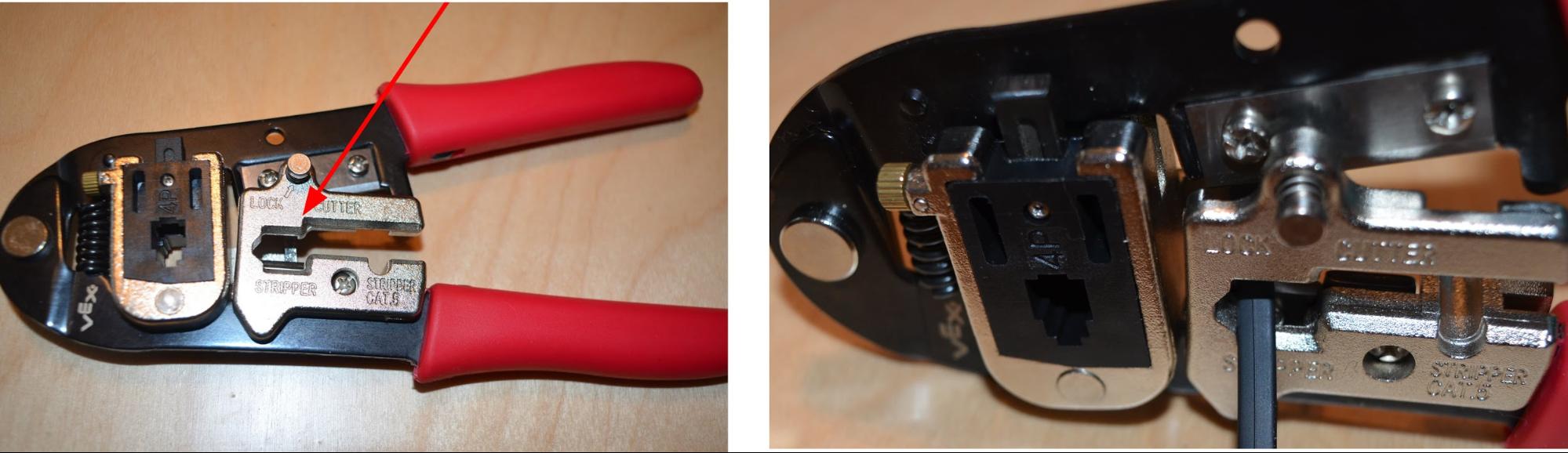

Dua gambar berdampingan. Bagian kiri menunjukkan bagian pelepas alat crimping, dan tanda panah menyorot lokasinya. Gambar sebelah kanan menunjukkan salah satu ujung kabel yang dimasukkan ke bagian pengupas alat crimping. Setelah kabel berada di tempatnya, pegangan dapat ditekan untuk mengupas ujung kabel.

Masukkan salah satu ujung kabel ke bagian pengupas alat. Pastikan Anda memasukkan kabel pada sisi yang benar pada Alat Crimping.

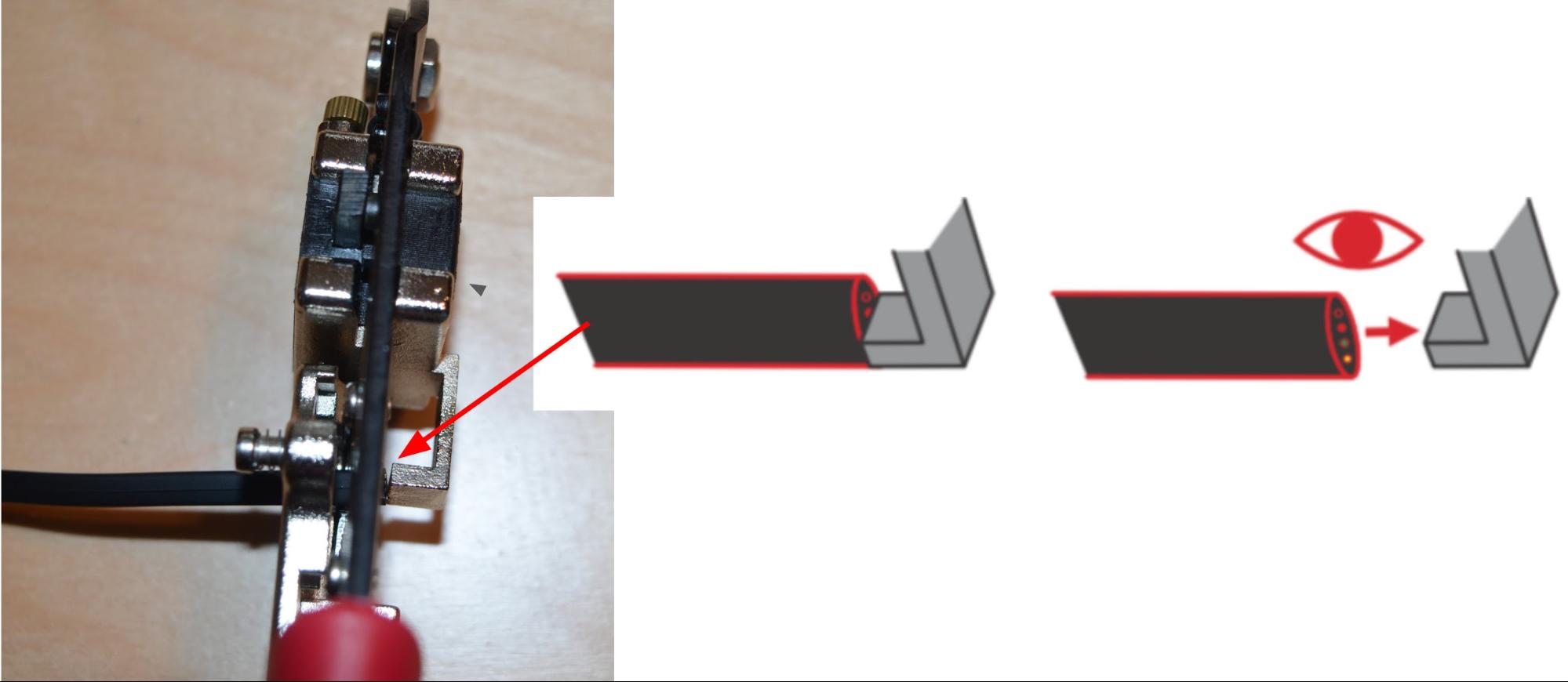

Tampilan atas-bawah salah satu ujung kabel yang sedang dilucuti dengan alat crimping untuk membantu memvisualisasikan pengaturannya. Ujung kabel sejajar dan menyentuh pengukur kedalaman di bagian belakang alat. Diagram menunjukkan bahwa pengguna harus memberikan perhatian khusus untuk memastikan kabel sejajar dengan ujung pengukur kedalaman.

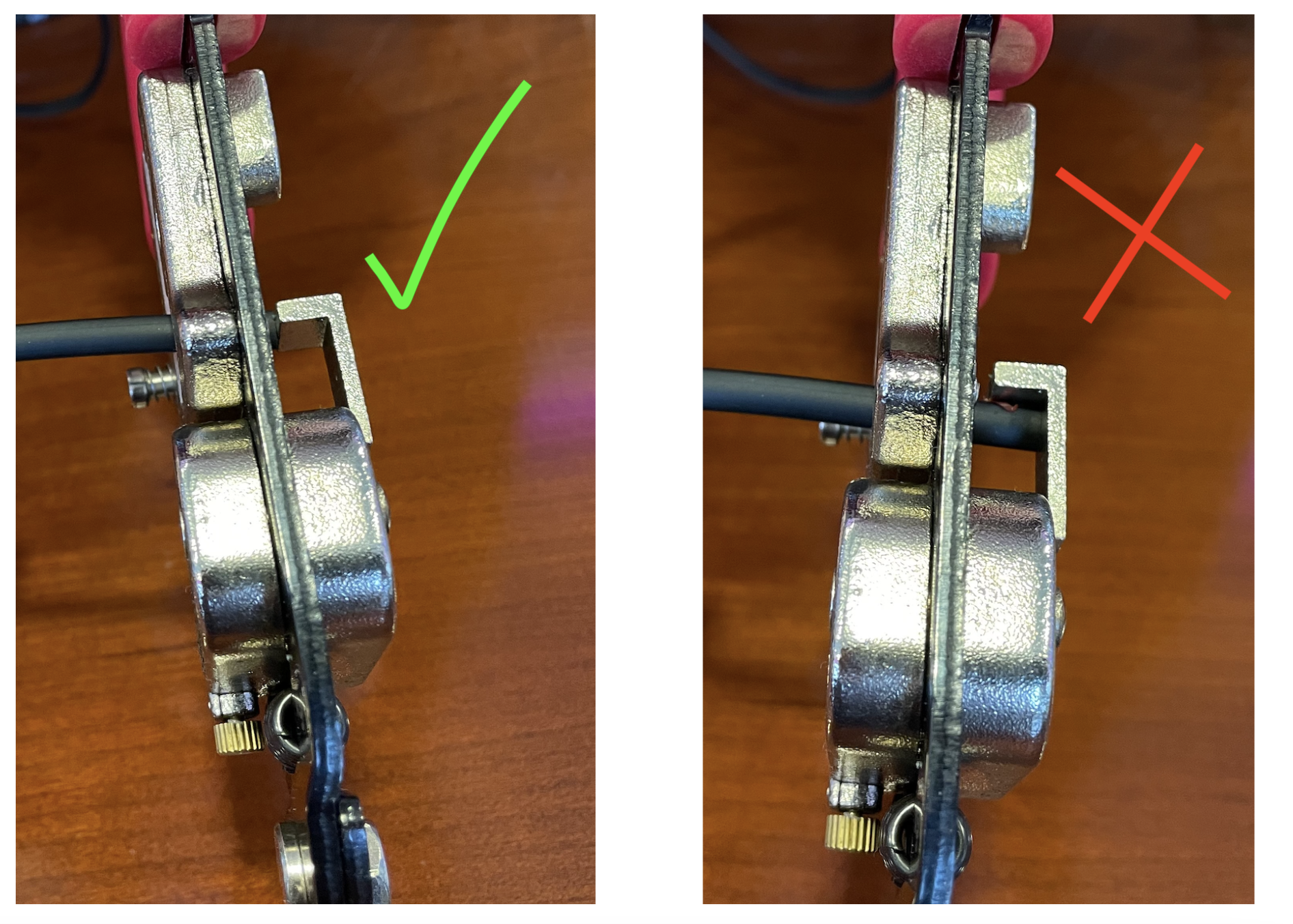

Dua tampilan atas bawah dari salah satu ujung kabel yang sedang dilucuti dengan alat crimping. Ada tanda centang di sebelah kiri yang menunjukkan kabel sejajar dengan ujung pengukur kedalaman, dan tidak terdorong sepenuhnya ke belakang. Ada tanda X di sebelah kanan yang menunjukkan kabel didorong melewati ujung pengukur kedalaman.

Sejajarkan kabel sehingga rata dengan ujung pengukur kedalaman di bagian belakang alat.

dorong kabel ke belakang. Pastikan untuk berhenti di sumbat, atau Anda akan melepas terlalu banyak selongsong.

Setelah kabel dimasukkan dan menempel pada sumbat, jepit gagang alat tersebut.

Akan membantu jika menggoyangkan kabel selagi pegangan ditekan. Ini akan membantu melonggarkan casing hitam.

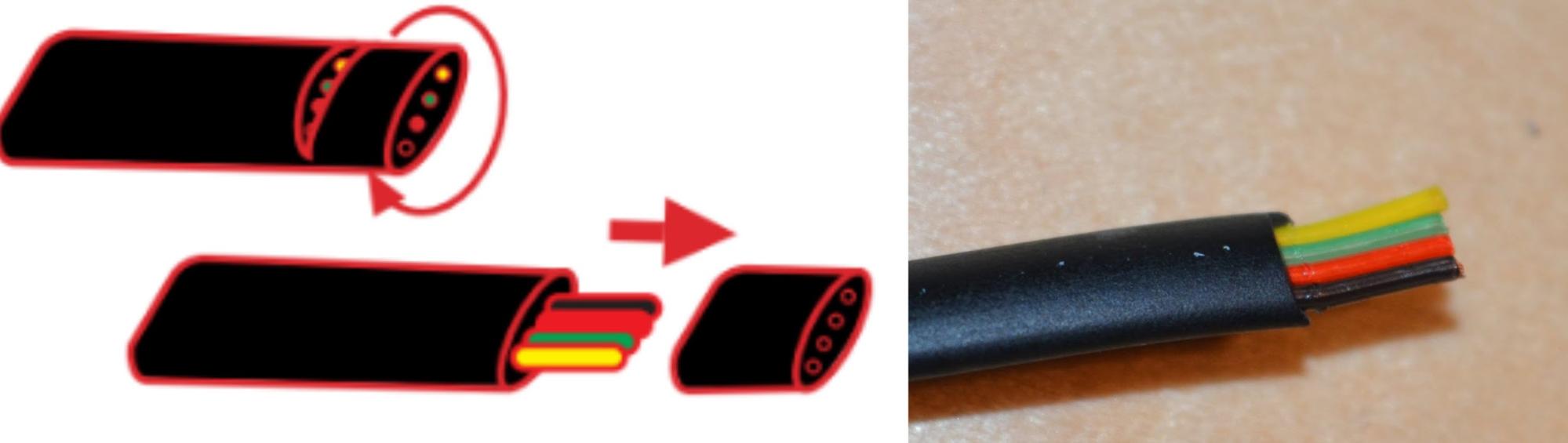

Diagram menunjukkan kabel yang ujungnya hampir sepenuhnya terkelupas, kemudian ada tanda panah yang menunjukkan bahwa casing yang terkelupas dapat ditarik untuk melepaskannya. Gambar kanan menunjukkan kabel dengan satu ujung yang dikupas dengan benar.

Kerjakan perlahan casing hitam luar maju mundur hingga longgar dan dapat dilepaskan.

Berhati-hatilah untuk tidak menarik kabel bagian dalam lebih jauh saat Anda melepaskan casing hitam.

Ulangi dua langkah sebelumnya untuk sisi kabel lainnya.

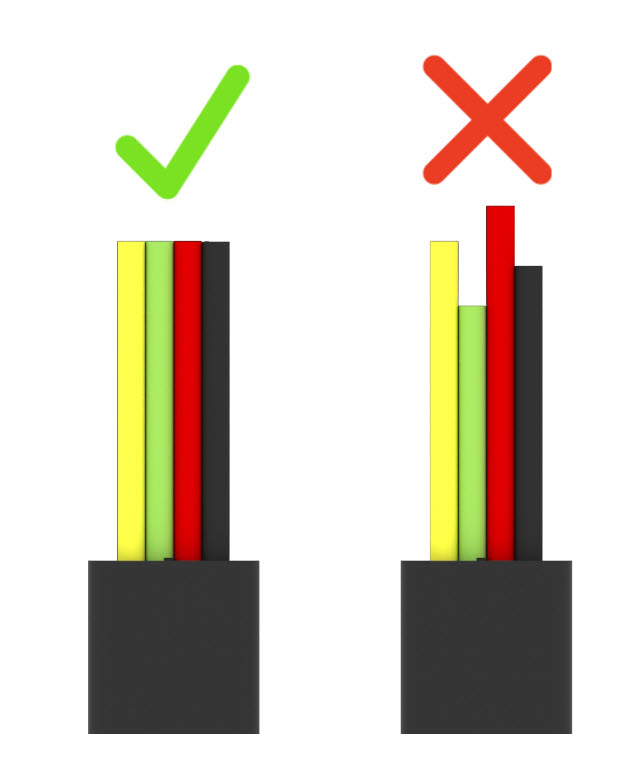

Diagram yang menunjukkan bahwa kabel yang dilucuti dengan benar akan memiliki kabel berwarna dengan panjang yang sama, dan kabel yang dilucuti secara tidak tepat akan memiliki kabel berwarna tidak sama panjang.

Setelah kedua sisi kabel dipotong, pastikan semua kabel berwarna rata.

Penyelarasan konektor yang tepat

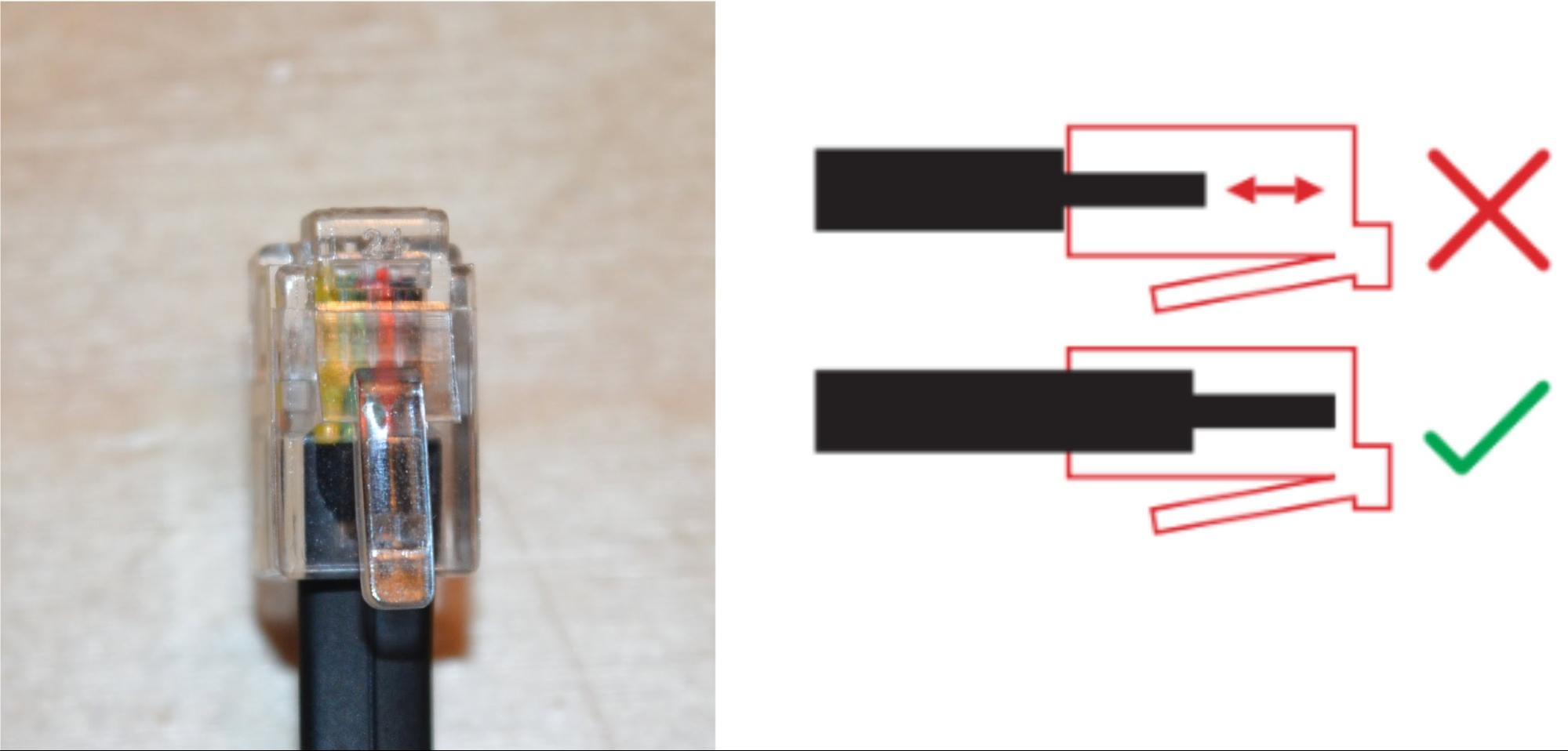

Tampilan dekat konektor kabel yang terpasang pada ujung kabel yang dilucuti. Diagram di sebelah kanan menunjukkan bahwa konektor kabel yang dipasang secara tidak benar akan memiliki celah antara kabel berwarna dan ujung konektor, sedangkan konektor kabel yang dipasang dengan benar akan memiliki kabel berwarna yang rata dengan ujung konektor.

Masukkan salah satu ujung kabel sepenuhnya ke konektor kabel. Pastikan keempat kabel (kuning, hijau, merah, dan hitam) memanjang hingga ujung konektor.

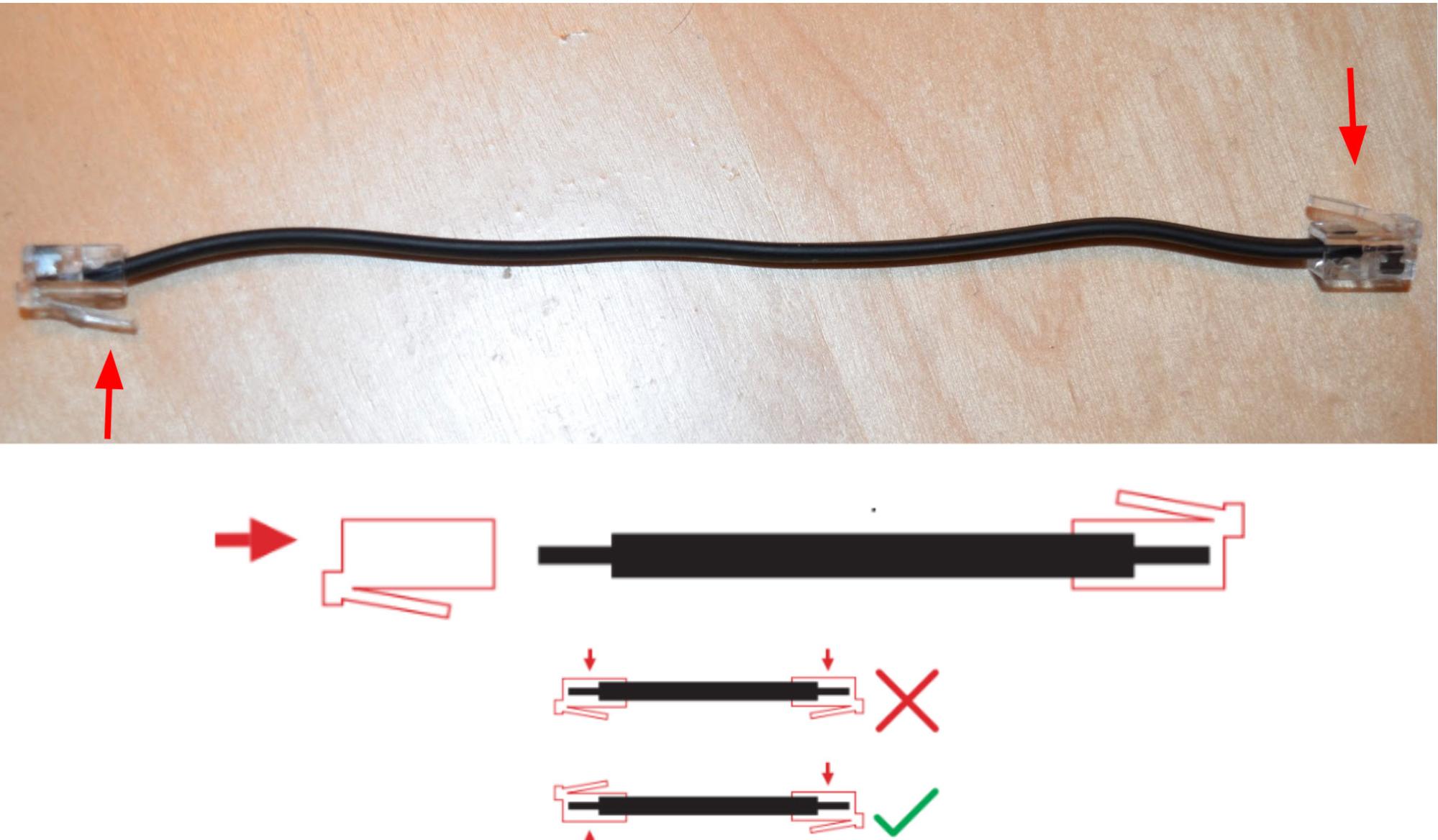

Kabel dengan konektor kabel di kedua ujungnya diletakkan di atas meja. Kabel diletakkan lurus dan tidak terpilin, dan konektor kabel terlihat menghadap ke arah yang berlawanan. Diagram di bawah menunjukkan bahwa kabel yang benar akan memiliki konektor kabel yang menghadap berlawanan satu sama lain, sedangkan kabel yang salah akan memiliki konektor kabel yang menghadap ke arah yang sama.

Balikkan kabel 180 derajat dan masukkan sepenuhnya keempat kabel di sisi lain kabel ke konektor kabel lainnya.

Pastikan tab pengunci sejajar sehingga berada pada sisi dari kabel.

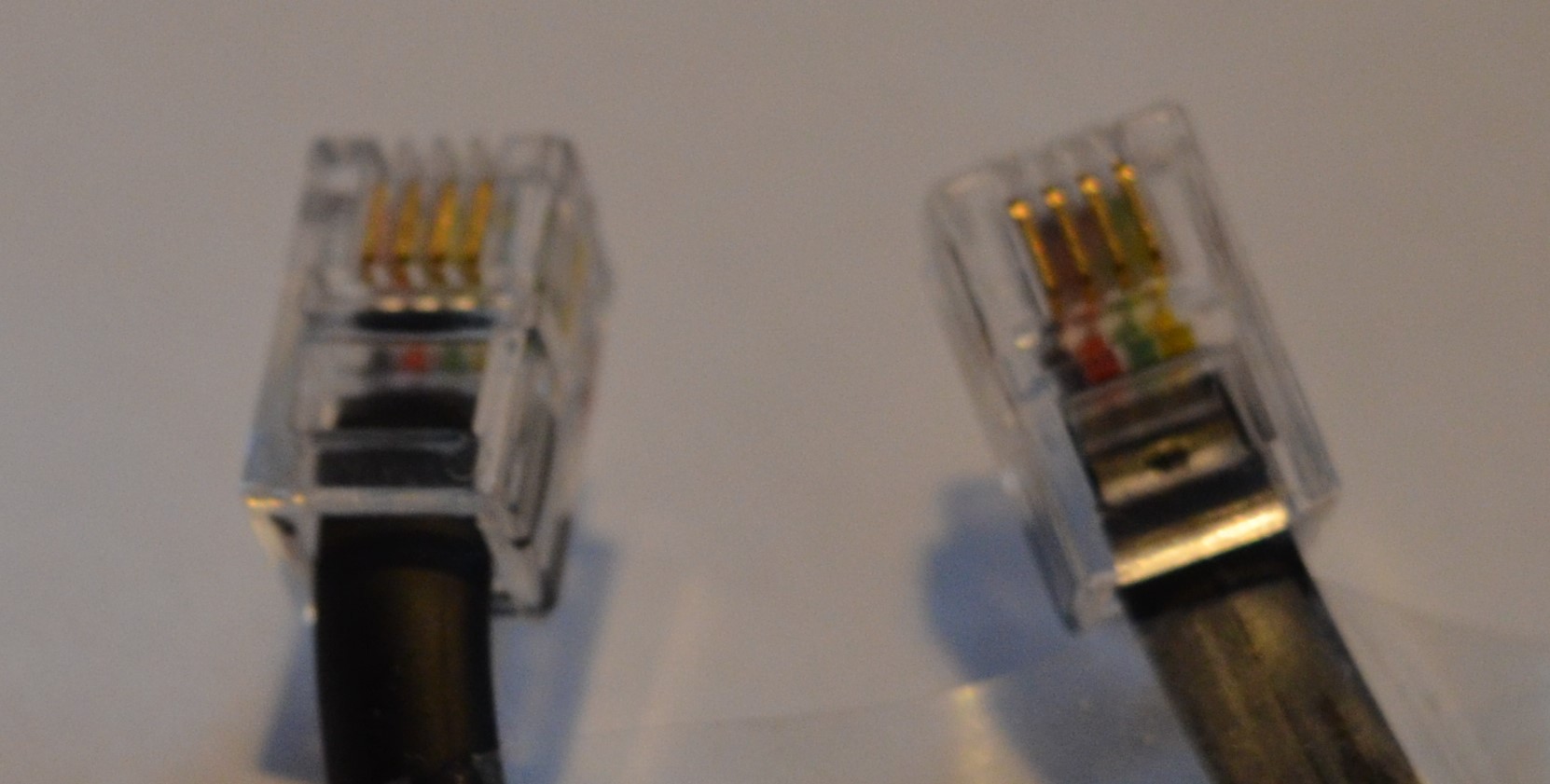

Tampilan dekat kedua ujung kabel untuk menyorot bahwa konektor kabel berorientasi berlawanan satu sama lain.

Dengan menyelaraskan tab pengunci sehingga berada pada sisi kabel yang berlawanan, ini akan memastikan urutan warna kabel akan sama dari kiri ke kanan di kedua ujungnya.

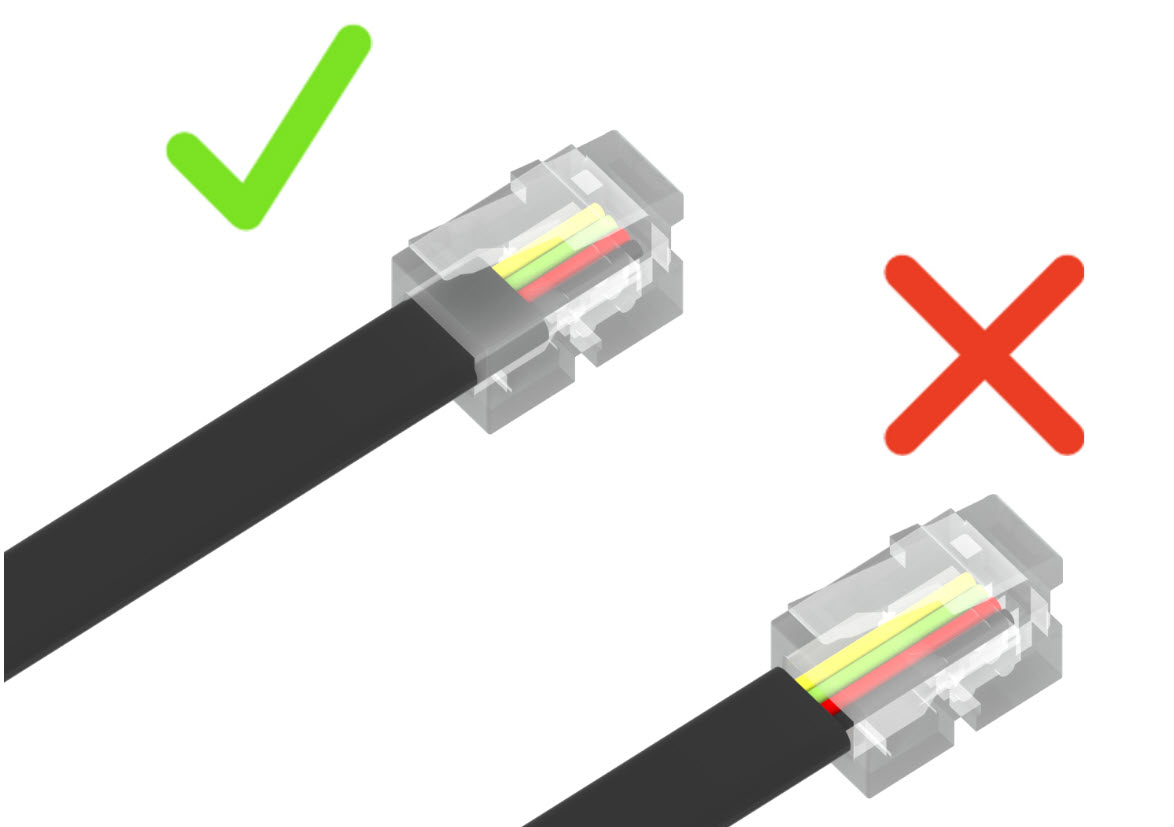

Diagram menunjukkan kabel yang dilucuti dengan benar dengan bagian casingnya dimasukkan ke konektor kabel. Kabel yang dilepas secara tidak benar juga ditunjukkan dengan terlalu banyak casing yang dilepas sehingga tidak ada casing yang berada di dalam konektor kabel.

Pastikan casing hitam dimasukkan ke konektor bening. Kabel yang berwarna tidak boleh dibiarkan terbuka.

Crimping dan pengecekan koneksi

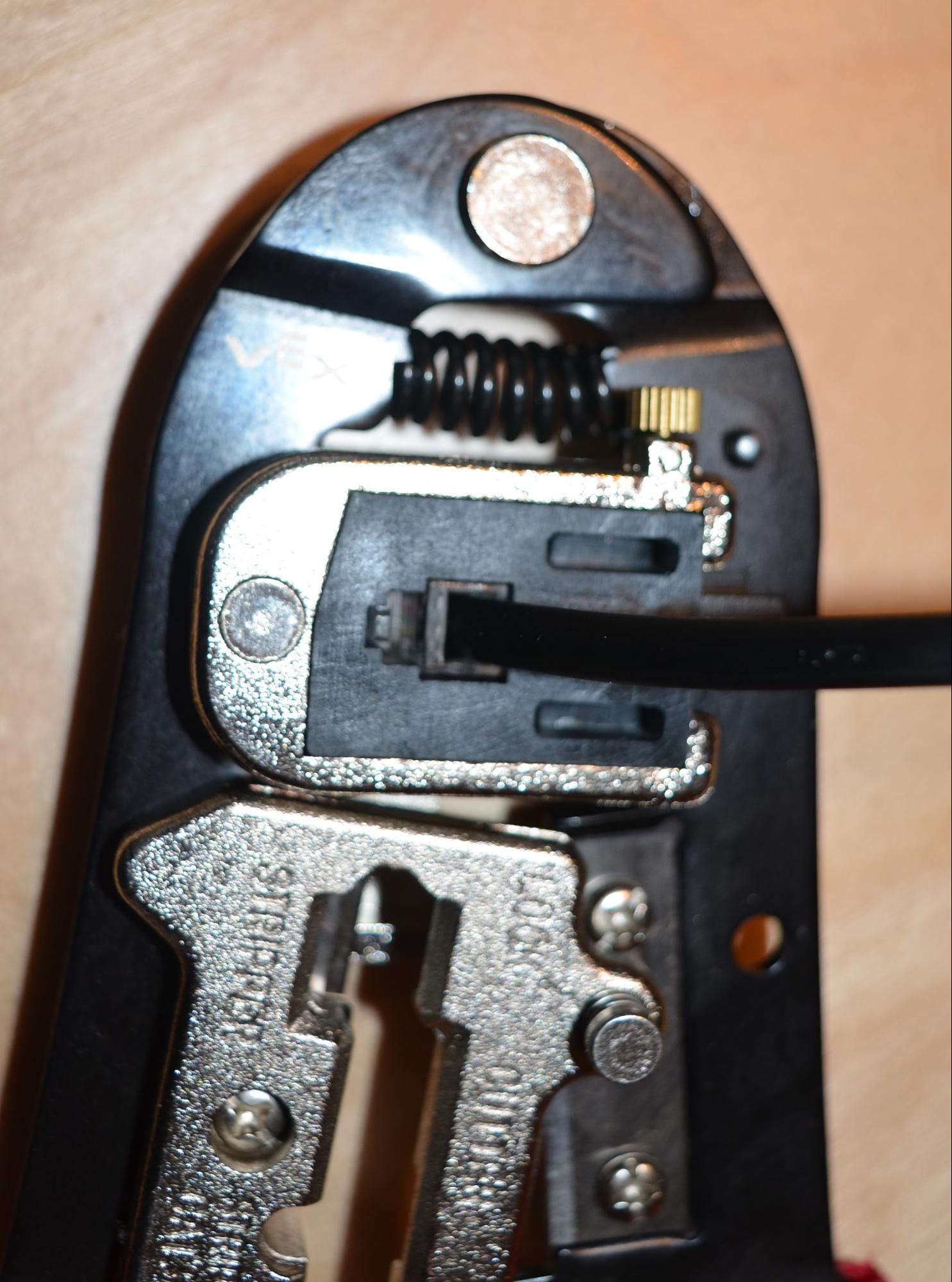

Tampilan atas-bawah konektor kabel yang ditempatkan ke bagian crimping alat crimping.

Tempatkan konektor kabel ke bagian crimping alat. Remas pegangan tersebut erat-erat hingga tidak dapat bergerak lagi.

Anda seharusnya dapat merasakan ujung logam konektor terpasang pada kabel. Sekarang ulangi dengan konektor di ujung kabel lainnya.

Diagram konektor kabel yang dikerutkan dengan benar dengan cabang yang telah dikerutkan agar rata. Di sebelah kanan adalah diagram konektor kabel yang dikerutkan secara tidak benar dengan cabang yang tidak rata yang akan merusak Smart Port yang terhubung.

Setelah mengeriting konektor, penting untuk memeriksa konektor guna memastikan ujung-ujungnya telah dikeriting rata.

Ini sangat penting. Bila ujungnya dan bukan rata, Kabel Pintar baru Anda akan merusak Port Pintar mana pun yang dicolokkannya.

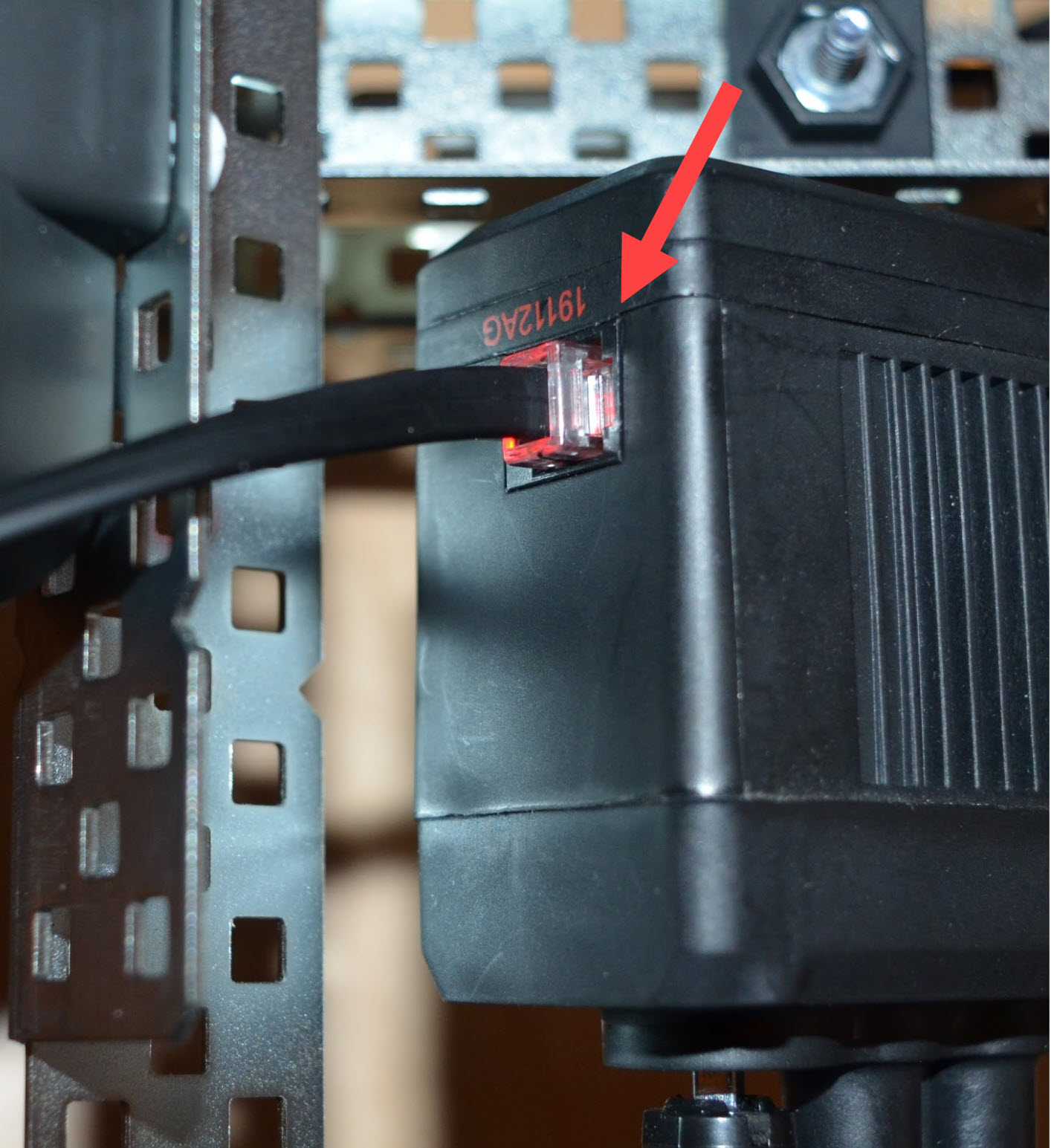

Konektor kabel dimasukkan ke dalam Smart Port V5 Smart Motor untuk menghubungkannya ke V5 Robot Brain. Lampu indikator Smart Port menyala merah yang menunjukkan koneksi berhasil.

Setelah Anda selesai mengeriting dan memeriksa kabel, periksa apakah sambungannya baik.

Hubungkan satu sisi Kabel Cerdas V5 dengan panjang khusus ke Port Cerdas Otak Robot V5 dan sisi lainnya ke Motor Cerdas V5.

Nyalakan V5 Robot Brain Anda, jika lampu Smart Motor Smart Port V5 menyala merah berarti koneksinya bagus.

Setelah Anda yakin sambungan kabel baru baik, kabel tersebut dapat digunakan dengan V5 Smart Motor atau perangkat V5 lainnya.

Untuk informasi lebih lanjut tentang manajemen kabel yang tepat, lihat artikel ini dari VEX Library.
