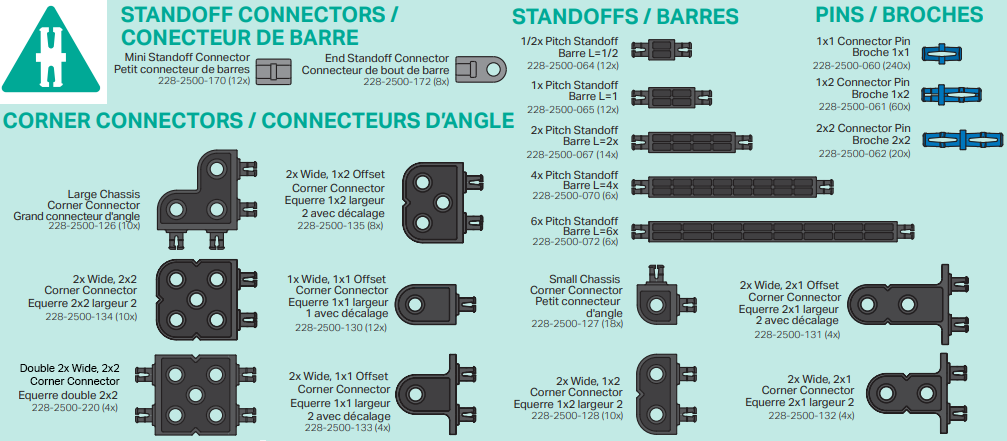

Konektor dan penahan plastik VEX adalah pengencang untuk sistem konstruksi plastik VEX. Konektor dan penahan yang disertakan dalam kit (generasi ke-1) dan (generasi ke-2) berfungsi dengan cara yang sama, tetapi mungkin warnanya berbeda. Kit (generasi ke-2) menyediakan jenis konektor dan penahan tambahan.

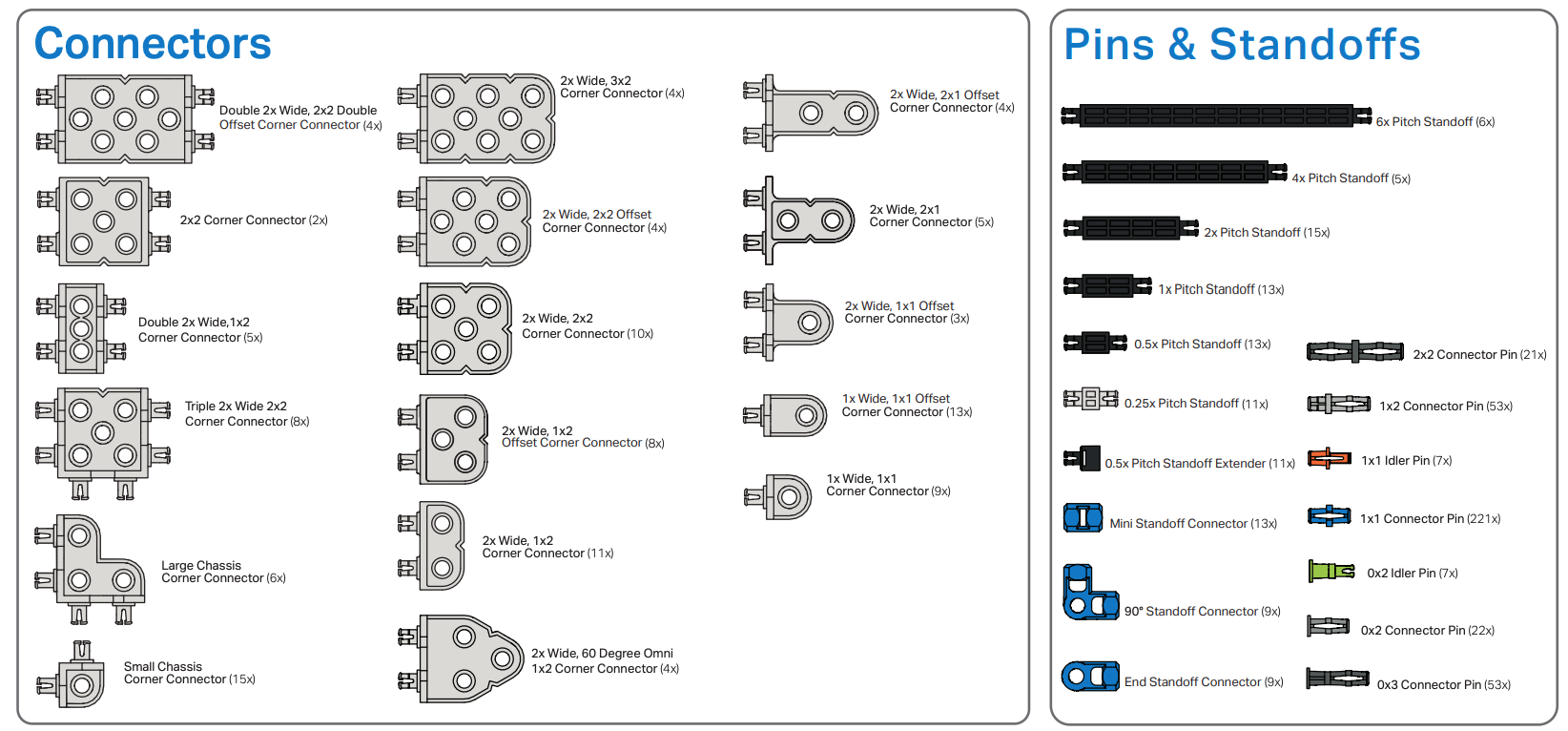

Gambar ini mengilustrasikan Konektor dan Standoff IQ (generasi ke-2).
Fungsi konektor/penahan plastik VEX berkisar dari penggunaan umum hingga sangat spesifik, tergantung pada jenis konektornya.
Pin
Pin digunakan untuk menghubungkan banyak komponen pada robot dari Elektronik ke Struktur robot. Beberapa contoh jenis pin ditunjukkan di bawah ini:

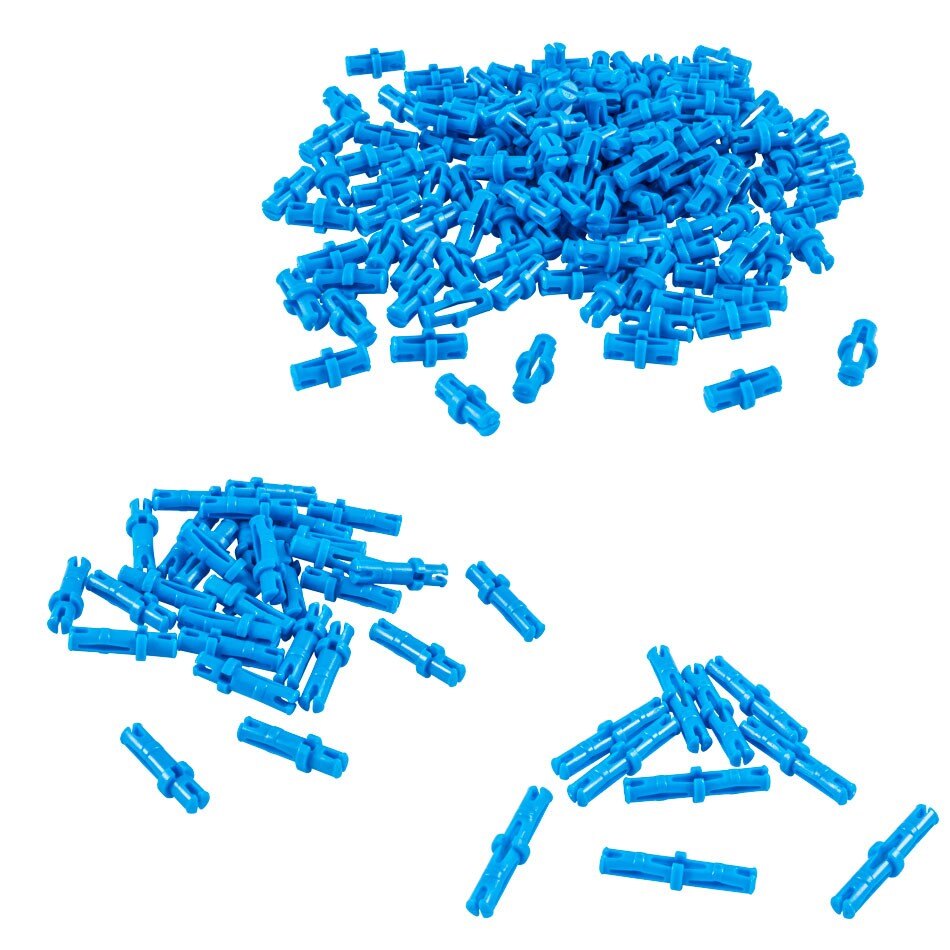

- Pin Konektor dirancang untuk dimasukkan ke dalam lubang komponen untuk pemasangan. Ada Pin Konektor 1x1 yang dirancang untuk menghubungkan satu komponen ke komponen lainnya, seperti menghubungkan otak robot ke balok. (Contohnya dapat dilihat pada petunjuk pembuatan VEX IQ Clawbot.) Ada pin Konektor 1x2 yang menghubungkan satu komponen ke dua komponen tambahan, seperti menghubungkan Konektor Sudut ke Balok 2X lalu memasang Balok 1X tambahan. Terakhir, ada Pin Konektor 2x2 yang dapat menyambungkan dua lapisan komponen ke dua lapisan komponen tambahan. Lihat Bangunan 3D berikut untuk contoh penggunaan Pin Konektor 1x1, 1x2, dan 2x2.
Pin Konektor 1x1
Pin Konektor 1x2
Pin Konektor 2x2

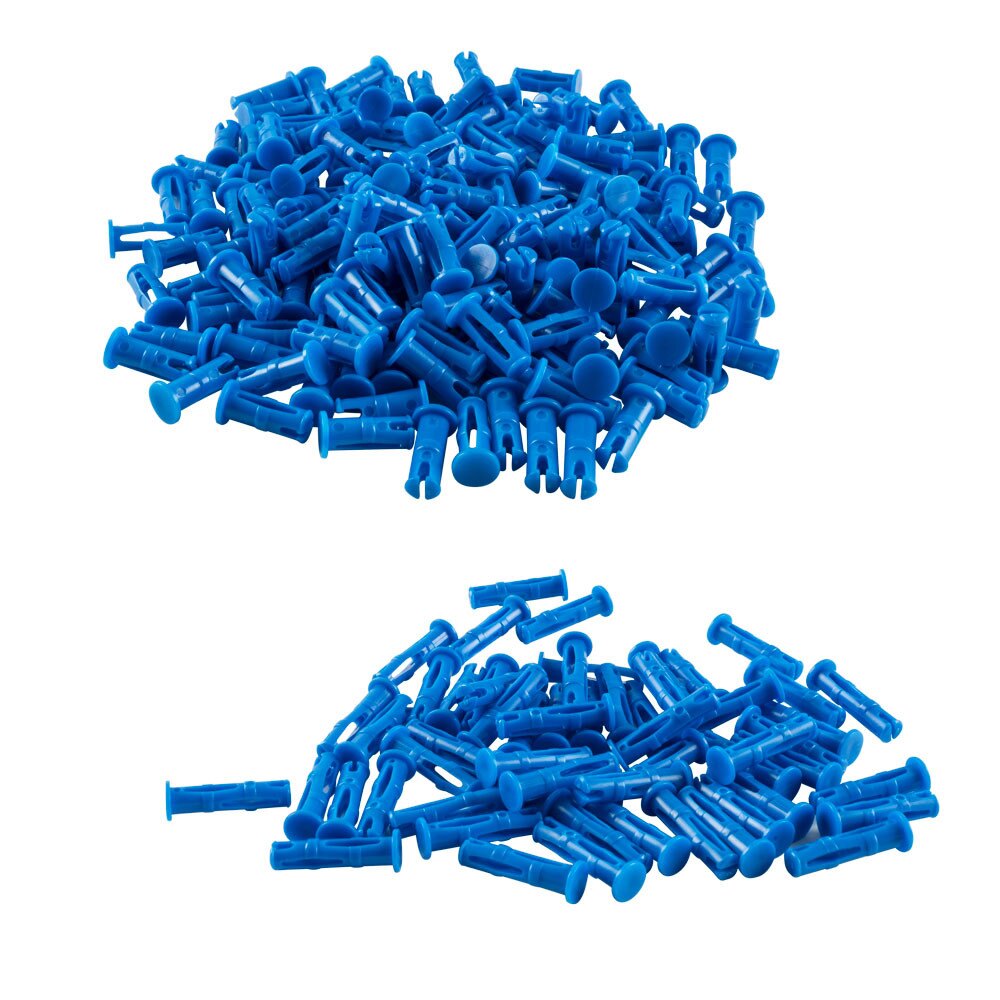

- Pin Konektor Bertutup menyediakan jenis sambungan lain dalam desain yang mungkin berisiko Pin Konektor standar tertarik keluar karena tutupnya tidak dapat ditarik melalui lubang. Pin Konektor Tertutup juga dapat digunakan untuk memperkuat suatu rakitan setelah dirakit karena pin dapat dimasukkan dari permukaan luar. Pin ini dirancang untuk didorong melalui lubang di satu komponen dan masuk ke lubang komponen berikutnya. Ada pin 0x2 untuk menghubungkan dua komponen bersama-sama dan pin 0x3 untuk menghubungkan tiga lapisan komponen.
| Pin Konektor | Pin Konektor Tertutup |
|
|
|
Kebuntuan
Penyangga digunakan untuk memisahkan dua bagian satu sama lain sekaligus menciptakan sambungan yang kaku. Contohnya adalah memisahkan dua Balok 2X sehingga serangkaian roda gigi penggerak dapat ditempatkan di antara keduanya. Penyangga juga dapat dirakit untuk menangani bagian-bagian permainan, seperti membuat garpu pada ujung lengan. Jarak penahan yang tersedia meliputi panjang 0,5x, 1x, 2x, 4x, dan 6x. Standoff juga mencakup Konektor Standoff seperti Konektor Standoff Ujung yang dapat membuat titik poros di ujung standoff, dan Konektor Standoff Mini dan Standar yang memungkinkan standoff disambungkan satu sama lain. Lihat Bangunan 3D berikut untuk melihat contoh penggunaan Standoff.
Standoff Memisahkan Bagian
Kebuntuan untuk Menangani Bagian Permainan
Membuat Standoff dengan Panjang Berbeda
Konektor Sudut
Konektor Sudut tersedia dalam berbagai orientasi, memungkinkan jumlah opsi yang hampir tak terbatas untuk membuat desain tiga dimensi yang menghubungkan Balok, Pelat, dan komponen lainnya. Lihat Build 3D berikut untuk melihat beberapa contoh penggunaan Konektor Sudut yang tersedia:
2X Konektor Sudut Lebar:
Tersedia dalam konfigurasi 2X2, 1X2, dan 2X1
Konektor Sudut Offset Lebar 2X:
Tersedia dalam konfigurasi 2X2, 1X2, dan 2X1
Konektor Sudut 2x Lebar Ganda, 2x2 dan Konektor Sudut 2x Lebar Tiga, 2x2:
Digunakan untuk memisahkan dan menghubungkan dua komponen paralel
Kit IQ (generasi ke-2) mencakup opsi Konektor Sudut tambahan seperti Konektor Sudut Omni 1x2 60 Derajat dan lainnya.
