Mengkalibrasi Pengontrol - IQ (generasi ke-1) – Perpustakaan VEX

Langkah 1: Hubungkan Pengendali.

Pengontrol yang terhubung ke Otak dengan Kabel Tether.

Hubungkan salah satu ujung Kabel Tether ke Otak Robot VEX IQ yang dimatikan dengan Baterai Robot VEX IQ yang terisi daya dan ujung lainnya ke Pengendali.

Dengarkan bunyi “klik” saat Kabel Tether dimasukkan ke dalam Controller dan Brain untuk memastikan Kabel Tether terpasang dengan aman.

Langkah 2: Nyalakan Otak.

Layar otak dengan ikon Tether disorot di kanan atas, menunjukkan bahwa pengontrol telah terhubung.

Verifikasi bahwa Pengontrol terhubung dengan memperhatikan ikon terhubung di kanan atas layar di samping ikon masa pakai baterai.

Langkah 3: Buka Pengaturan: Kalibrasi Pengontrol.

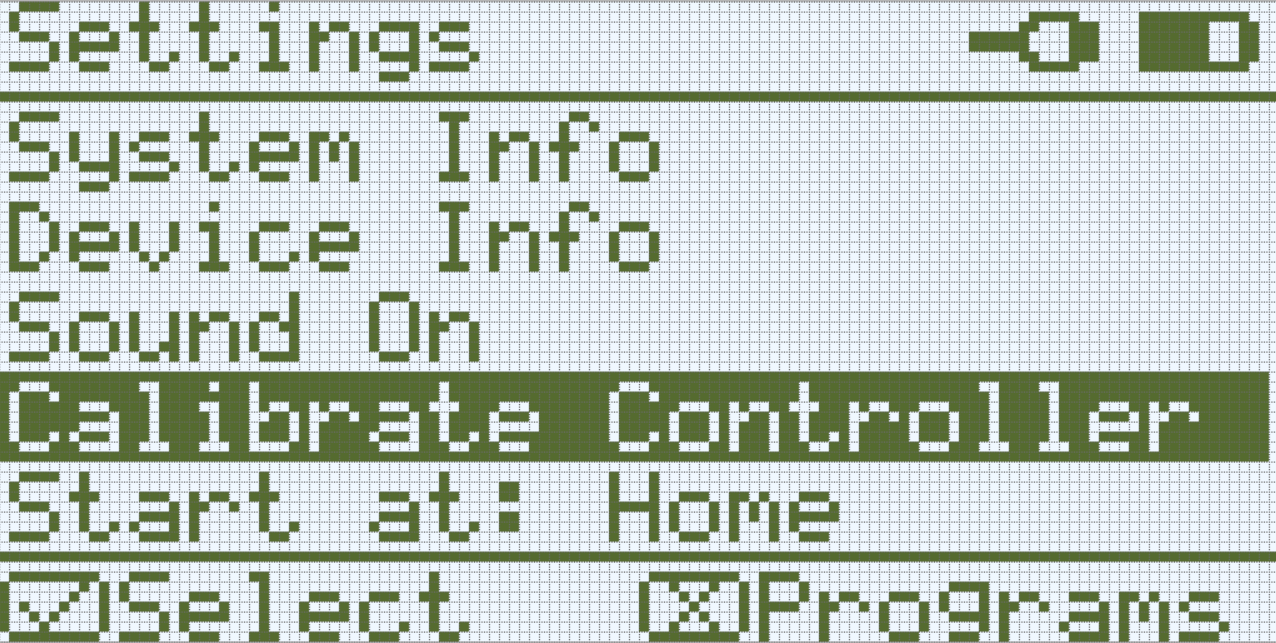

Layar otak ditampilkan di menu Pengaturan dengan opsi Kalibrasi Pengontrol disorot. Kalibrasi Pengontrol adalah pilihan keempat dalam daftar.

Tekan tombol X untuk menavigasi ke layar Pengaturan.

Tekan panah bawah pada opsi Kalibrasi Pengontrol dan pilih dengan menekan tombol Periksa.

Langkah 4: Gerakkan Joystick.

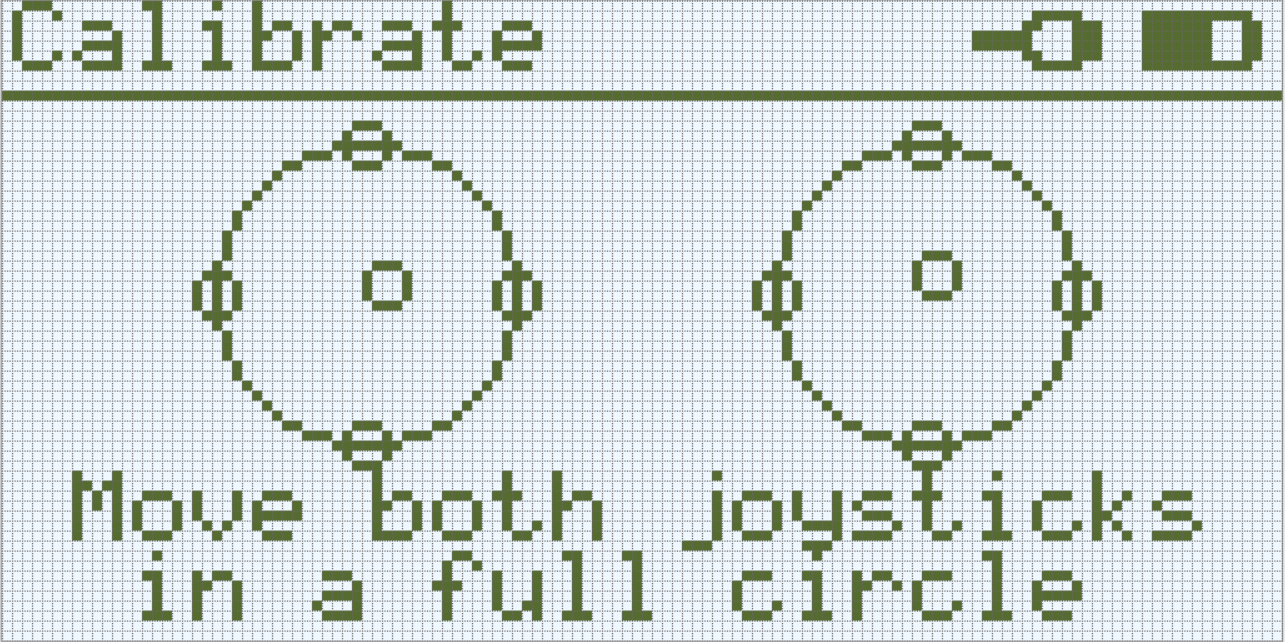

Layar otak ditampilkan di Menu Kalibrasi. Dua ikon mewakili joystick pengontrol. Di bawahnya, terdapat pesan yang berbunyi Gerakkan kedua joystick dalam satu lingkaran penuh.

Gerakkan kedua joystick dalam satu lingkaran penuh. Setelah selesai, tekan tombol apa saja di Brain atau Controller.

Langkah 5: Verifikasi dan simpan Kalibrasi.

Layar otak ditampilkan di Menu Kalibrasi. Dua ikon joystick berada di tengah untuk menunjukkan bahwa kalibrasi pengontrol telah selesai. Di bagian bawah layar, ikon menunjukkan bahwa tombol Centang dapat digunakan untuk Menyimpan dan tombol X dapat digunakan untuk Batal.

Tekan tombol Periksa untuk menyimpan kalibrasi atau tekan tombol X untuk membatalkan dan kembali ke menu Pengaturan.

CATATAN: Saat tombol Periksa ditekan untuk menyimpan kalibrasi, Brain akan mengeluarkan suara sorak-sorai.
