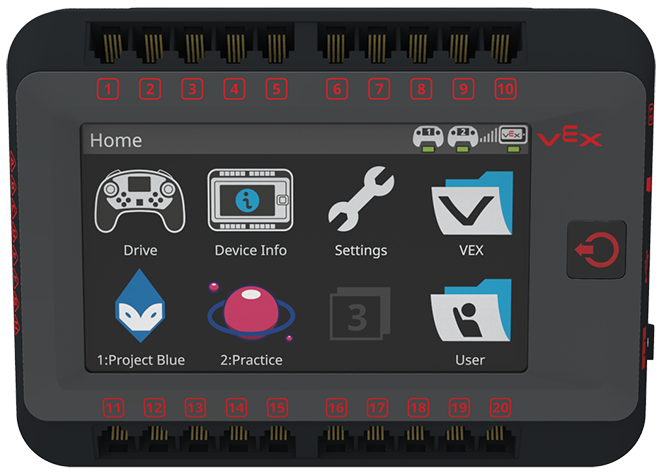

V5 Brain dihidupkan, dengan layar menampilkan menu Beranda.

Fungsi

V5 Brain menampilkan informasi tentang robot Anda dan V5 Robot Brain itu sendiri. Ia juga bertanggung jawab untuk menjalankan program pengguna dan mengendalikan/membaca perangkat yang terhubung ke otak.

Fitur & kemajuan

Otak V5

V5 Brain menggunakan prosesor Cortex A9 bersama dengan FPGA (Field Programmable Gate Array) untuk menciptakan perangkat yang 15x lebih cepat dari pendahulunya. FPGA digunakan dengan semua perangkat port pintar dan untuk mengendalikan layar.
Otak juga memiliki daya ingat yang luas dan penyimpanan tambahan. Sekarang dapat menyimpan hingga 8 program pengguna.
V5 Robot Brain memiliki berbagai bahasa yang tersedia bagi pengguna. Selain bahasa Inggris, pengguna dapat memilih salah satu dari dua belas bahasa lain untuk digunakan dalam antarmuka.

Dasbor

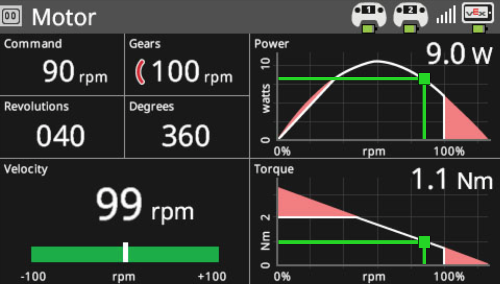

Layar V5 Brain ditampilkan di menu dasbor Smart Motor sebagai contoh.

Dasbor adalah salah satu kemajuan V5 yang paling menonjol. Terdapat dasbor internal untuk setiap sensor dan perangkat yang terhubung, mulai dari sakelar dan potensiometer hingga motor dan baterai. Dasbor menyediakan kemampuan pengajaran dan diagnostik yang luar biasa, yang memungkinkan Anda melihat secara langsung apa yang sebenarnya dilakukan sensor, dan seperti apa data untuk tindakan tersebut.

Layar V5 Brain dengan proyek pengguna yang sedang berjalan. Layar menampilkan pola geometris berwarna-warni yang digambar pada latar belakang kotak-kotak untuk menunjukkan rentang grafik yang dapat dibuat pengguna.

Program pengguna menggambar dengan cepat dan efisien pada memori internal buffer ganda, dan FPGA menangani penyegaran layar pada 60 Hz yang luar biasa. Programmer dapat memanfaatkan layar sentuh untuk menggambar garis, persegi panjang, dan lingkaran, beserta warna garis, lebar, dan kontrol isian. Font multiukuran, multibahasa, dan warna apa pun sudah tersedia di dalamnya.

Bagaimana hal ini meningkatkan pengalaman pengguna

Otak Robot V5 memiliki RAM sebesar 128 MB, sedangkan Cortex memiliki 0,0625 MB.
Antarmuka pengguna layar sentuh yang sederhana sudah dikenal hampir semua orang, membuat V5 lebih mudah diakses.
Siswa dan guru sekarang dapat menjalankan program, memecahkan masalah robot mereka, dan mendapatkan umpan balik penting secara real-time.
Program dapat diunduh secara nirkabel.
Dasbor menyediakan diagnostik waktu nyata.
Smart Port secara otomatis mendeteksi jenis perangkat yang terhubung dan menangani motor dan sensor secara bergantian.
Pengguna EDR yang ada dapat terus menggunakan beberapa motor dan sensor lama dengan V5 Robot Brain.
