Melihat Dasbor Motor V5 – Perpustakaan VEX

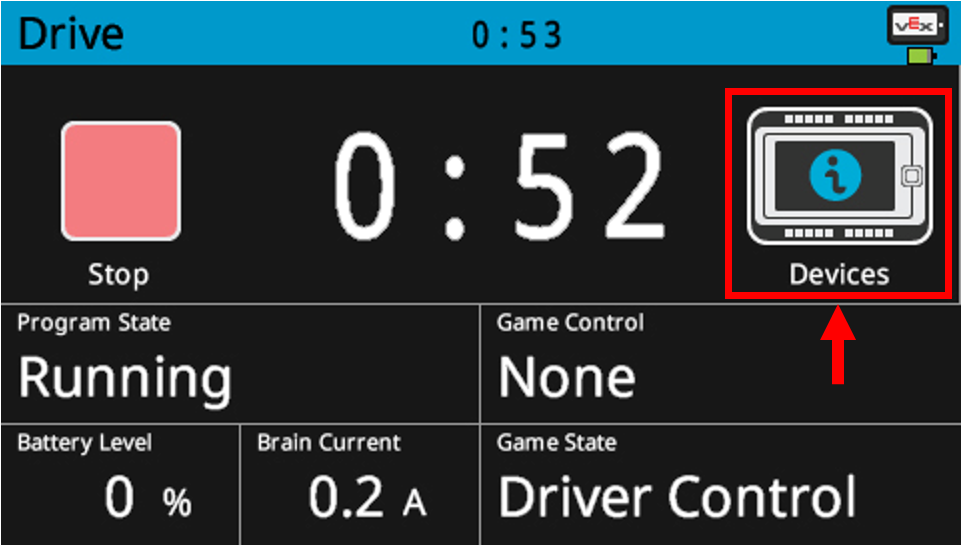

Layar otak ditampilkan saat program sedang berjalan. Terdapat opsi Perangkat di menu dan opsi tersebut disorot.

Klik Perangkat saat program sedang berjalan

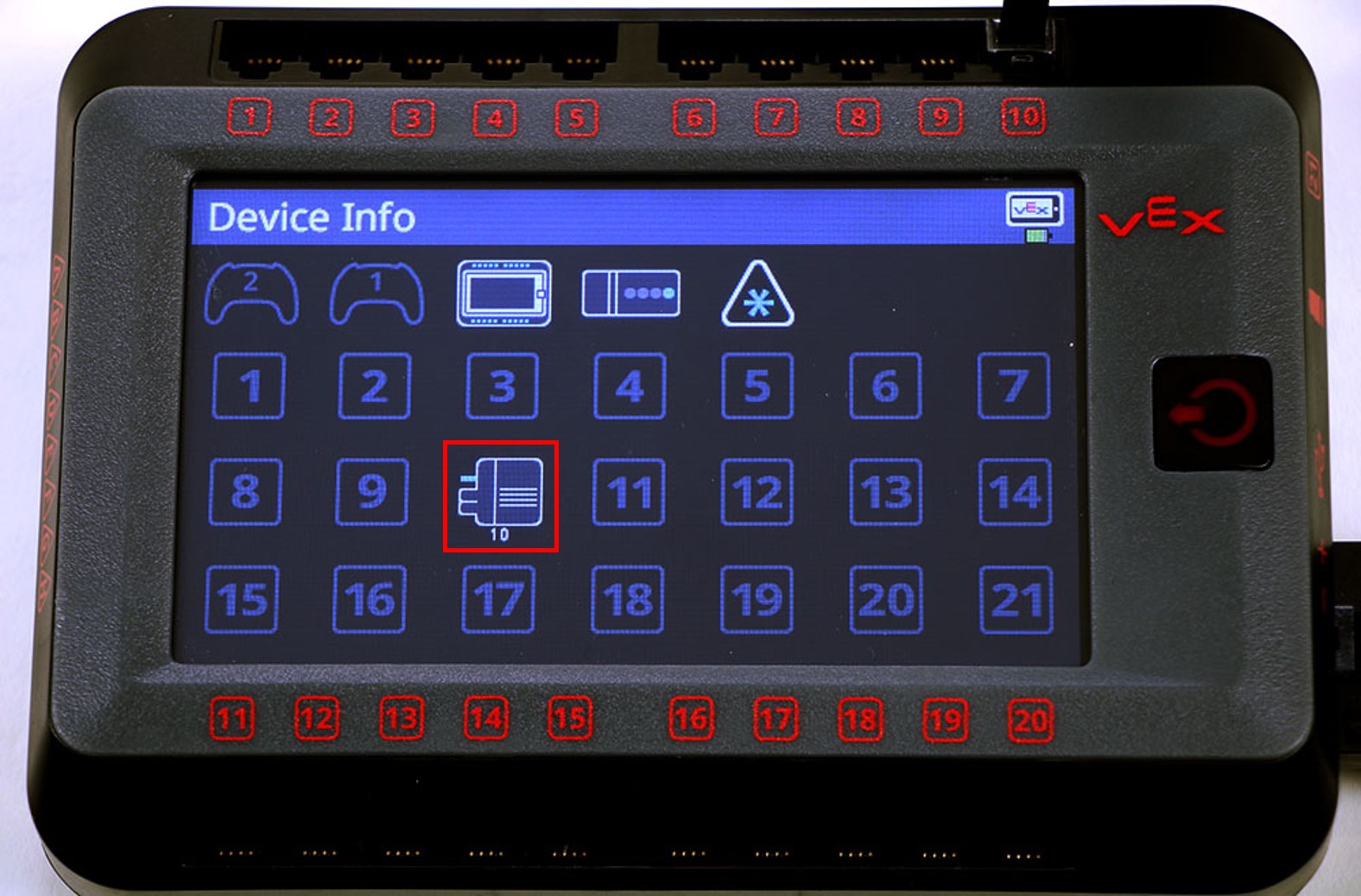

Tampilan layar Brain ditunjukkan pada menu Info Perangkat yang berisi daftar semua Port Pintar Brain dan perangkat yang terhubung. Ikon Smart Motor di menu Info Perangkat disorot untuk menunjukkan bahwa ikon tersebut dapat dipilih untuk membuka menu informasinya.

Pilih V5 Smart Motor untuk melihat Dashboard Motornya

Layar informasi perangkat ditampilkan di menu Smart Motor Info yang mencantumkan data perangkat. Menu ini menampilkan data rasio gigi, putaran, derajat, kecepatan, daya, dan torsi motor.

Tinjau kembali data yang diberikan

Catatan: Pastikan rasio roda gigi yang ditampilkan pada bingkai Roda Gigi di jendela motor sesuai dengan Kartrid Motor Cerdas V5 yang dipasangkan dengan motor tersebut. Tampilan rasio roda gigi dapat diubah dengan menyentuh bingkai Roda Gigi pada layar sentuh.
