Saat mulai memprogram dengan VEXcode Pro V5, perintah Sensor dan perangkat 3-Wire tidak akan muncul di Referensi Perintah hingga perintah tersebut dikonfigurasi.

Menambahkan Perangkat 3-Wire

Diagram yang mengilustrasikan konfigurasi robot untuk kategori V5, memamerkan berbagai komponen dan pengaturannya, termasuk motor, sensor, dan elemen struktural.

Untuk mengonfigurasi perangkat, pilih tombol Konfigurasi Robot untuk membuka jendela Konfigurasi Robot. Suatu proyek harus terbuka agar jendela Konfigurasi Robot dapat digunakan.

Diagram yang mengilustrasikan konfigurasi robot V5, memamerkan berbagai komponen dan pengaturannya untuk kinerja optimal dalam aplikasi robotika.

Pilih “Tambahkan perangkat.

Diagram yang mengilustrasikan konfigurasi robot untuk V5, menunjukkan berbagai komponen dan koneksinya, relevan dengan bagian Deskripsi Kategori V5.

Pilih Perangkat 3-kawat.

Diagram yang mengilustrasikan konfigurasi robot untuk robotika V5, menampilkan berbagai komponen dan koneksinya, relevan dengan bagian Deskripsi Kategori V5.

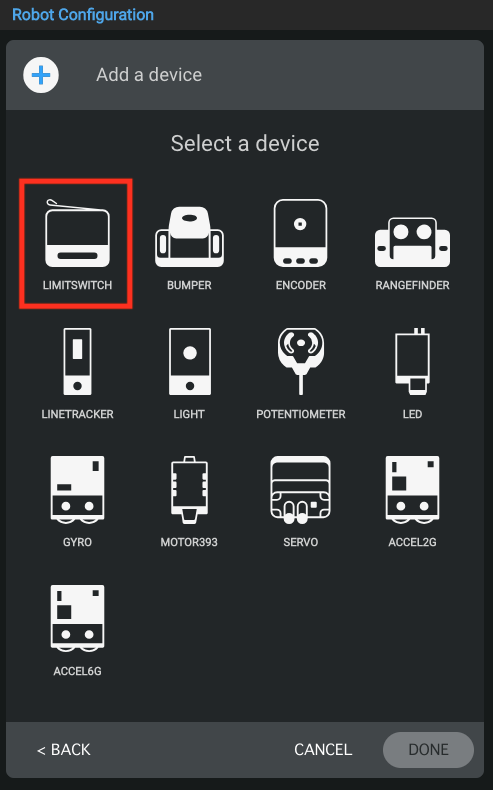

Pilih Perangkat 3-kabel yang Anda gunakan. Contoh ini menunjukkan Sakelar Batas.

Catatan: Perangkat 3-kawat meliputi Sakelar Batas, Sakelar Bumper, Encoder, Pencari Jarak, Pelacak Garis, Lampu, Potensiometer, LED, Gyro, Motor-393, Servo, Akselerometer-2G, dan Akselerometer-6G. Semua perangkat mengikuti proses konfigurasi yang sama dengan langkah tambahan untuk Motor-393. Lihat bagian bawah artikel ini untuk keterangan lebih rinci.

Diagram yang mengilustrasikan konfigurasi robot untuk kategori V5, menampilkan berbagai komponen dan pengaturannya dalam sistem.

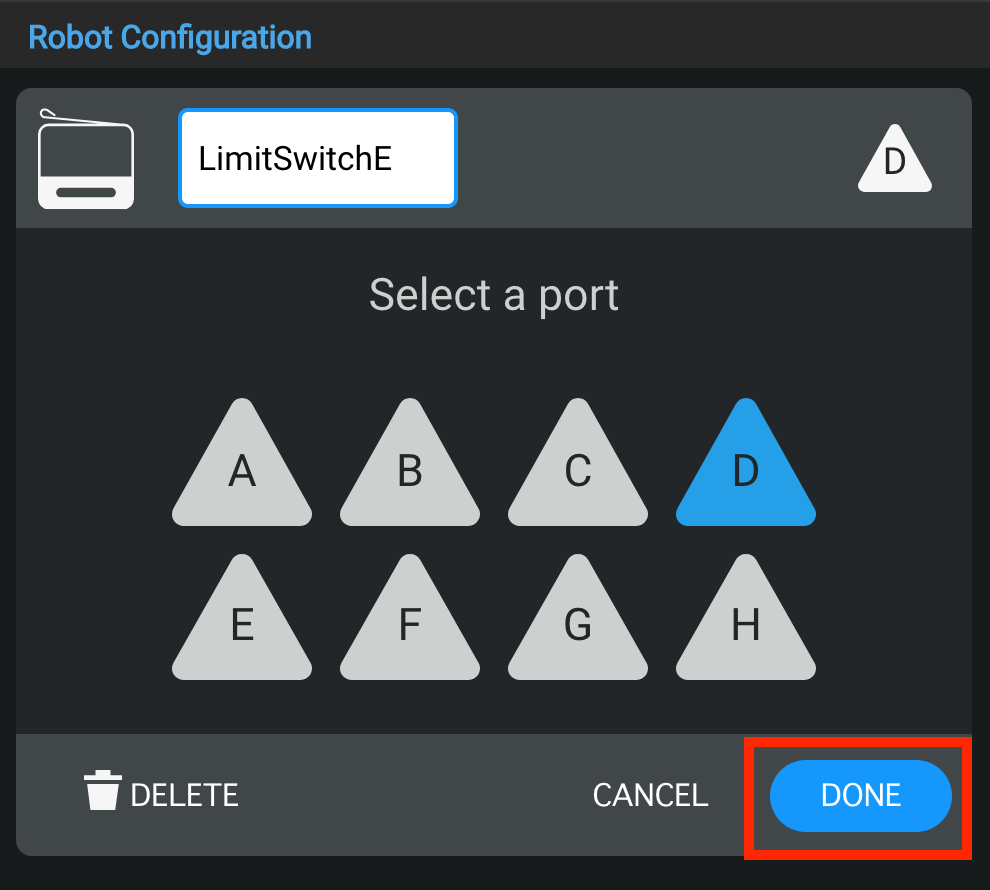

Pilih port mana perangkat akan dihubungkan pada VEX V5 Brain. Port yang sudah dikonfigurasi untuk perangkat lain tidak akan tersedia. Setelah port dipilih, pilih “Selesai” untuk mengirimkan perangkat ke konfigurasi atau “Batal” untuk kembali ke jendela Konfigurasi Robot.

Catatan: Memilih “Batal” akan membatalkan perubahan apa pun yang telah Anda buat pada perangkat dan tidak akan menjadi bagian dari konfigurasi.

Mengubah Port Perangkat 3-Wire

Diagram yang mengilustrasikan konfigurasi robot untuk V5, menampilkan berbagai komponen dan pengaturannya, relevan dengan Deskripsi Kategori V5.

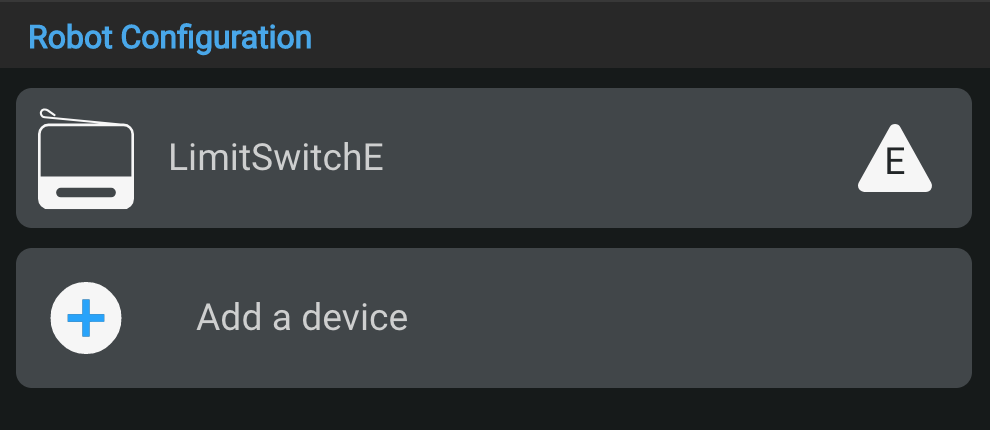

Anda dapat mengubah nomor port untuk Perangkat 3-Wire dengan memilih Perangkat 3-Wire di jendela Konfigurasi Robot.

Diagram yang mengilustrasikan konfigurasi robot V5, memamerkan berbagai komponen dan pengaturannya untuk kinerja optimal dalam aplikasi robotika.

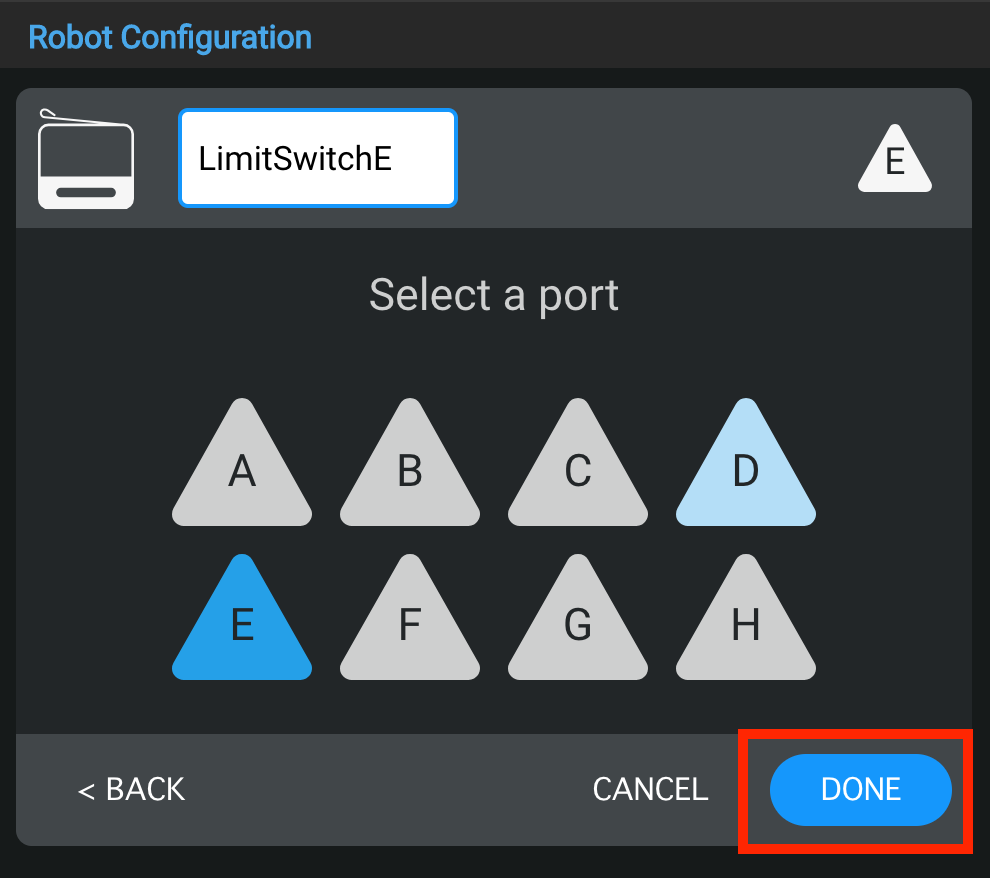

Pilih port yang berbeda pada layar Pemilihan Port dan nomor port akan berubah menjadi biru. Lalu pilih "Selesai" untuk mengirimkan perubahan.

Mengganti Nama Perangkat 3-Wire

Diagram yang mengilustrasikan opsi konfigurasi untuk robot V5, termasuk berbagai komponen dan pengaturannya, relevan dengan Deskripsi Kategori V5 di bawah bagian Konfigurasi Robot.

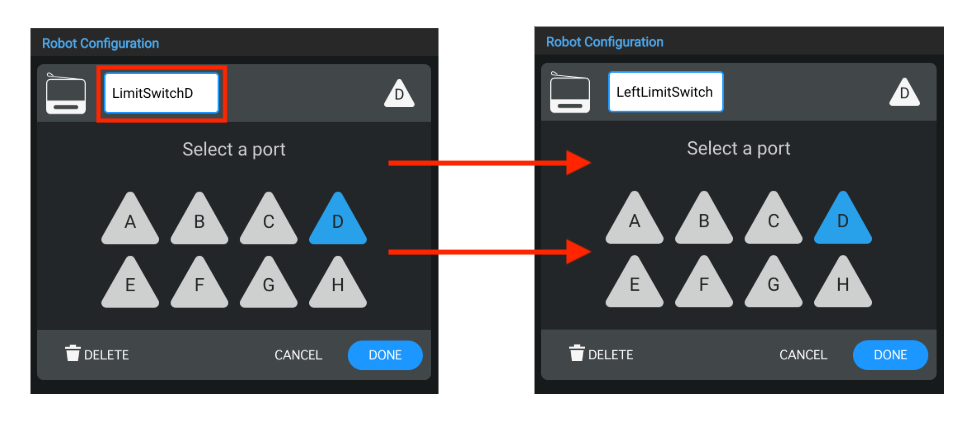

Anda juga dapat mengganti nama Perangkat 3-Wire dengan mengubah nama di kotak teks di bagian atas jendela Pemilihan Port. Jika Anda memilih nama yang tidak valid, kotak teks akan disorot dengan warna oranye sebagai indikasinya. Lalu pilih "Selesai" untuk mengirimkan perubahan perangkat ke konfigurasi.

Diagram yang mengilustrasikan konfigurasi robot untuk V5, menunjukkan berbagai komponen dan koneksinya, dengan bagian-bagian yang diberi label agar lebih mudah memahami pengaturannya.

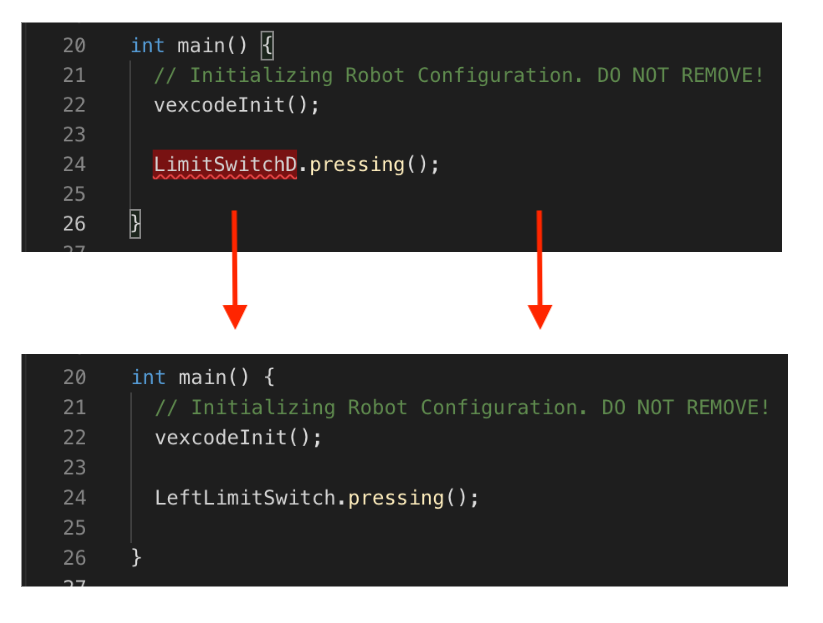

Jika Anda mengubah nama Perangkat 3-Wire yang sudah digunakan dalam proyek Anda, Anda perlu memperbarui nama perangkat dalam perintah ke nama baru.

Menghapus Perangkat 3-Wire

Diagram yang mengilustrasikan konfigurasi robot untuk kategori V5, memperlihatkan komponen utama dan pengaturannya untuk kinerja optimal.

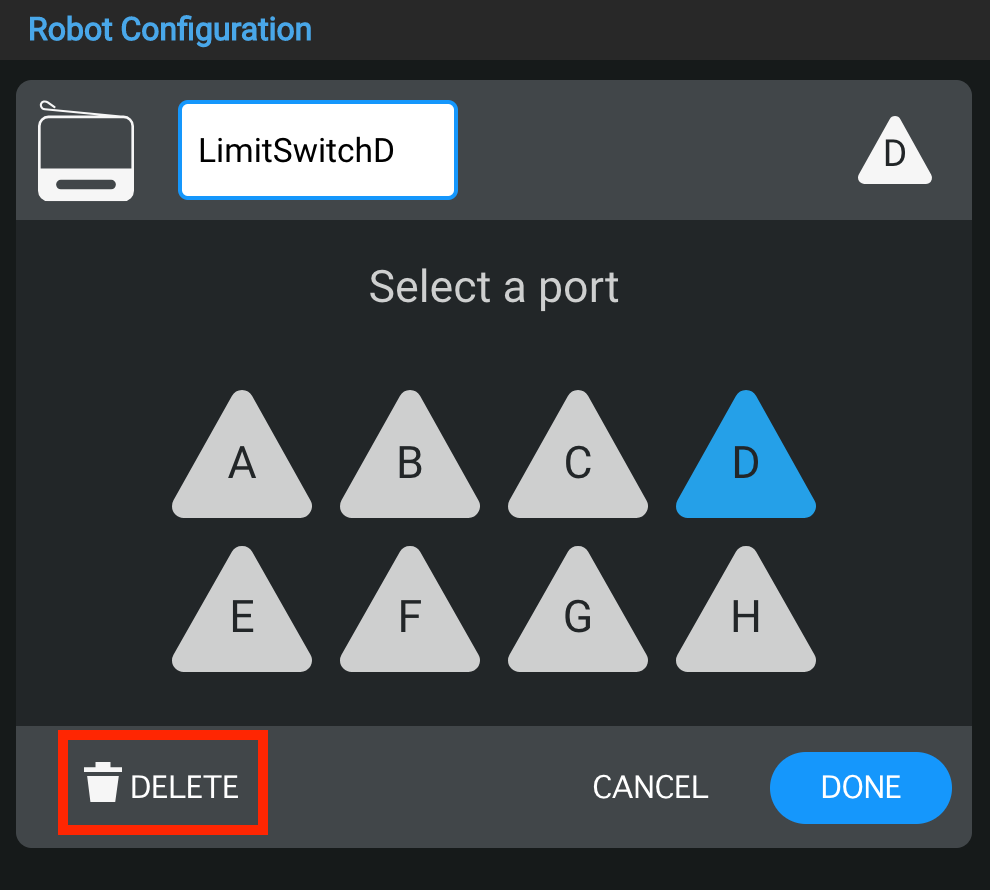

Perangkat 3-Wire juga dapat dihapus dengan memilih opsi “Hapus” di bagian bawah jendela Pemilihan Port.

Catatan: Jika Anda menghapus Perangkat 3-Wire yang sudah digunakan dalam proyek Anda, proyek Anda akan menghasilkan kesalahan jika Anda mencoba mengunduhnya hingga Anda juga menghapus perintah yang menggunakan perangkat yang dihapus tersebut.

Mengonfigurasi Motor VEX-393

Diagram yang mengilustrasikan konfigurasi robot untuk V5, menunjukkan berbagai komponen dan koneksinya, termasuk motor, sensor, dan elemen struktural, untuk membantu dalam memahami pengaturan demi kinerja optimal.

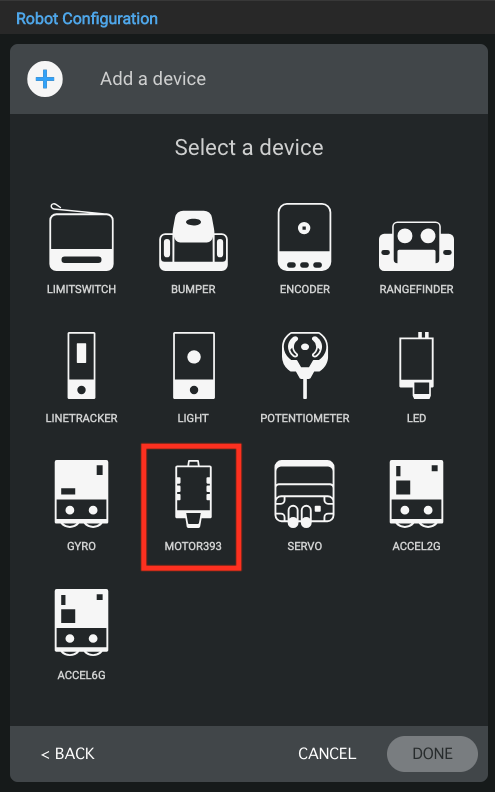

Pilih VEX Motor-393 dari daftar perangkat.

Diagram yang mengilustrasikan opsi konfigurasi untuk robot V5, termasuk komponen dan koneksi berlabel, sebagai bagian dari Deskripsi Kategori V5 di bagian Konfigurasi Robot.

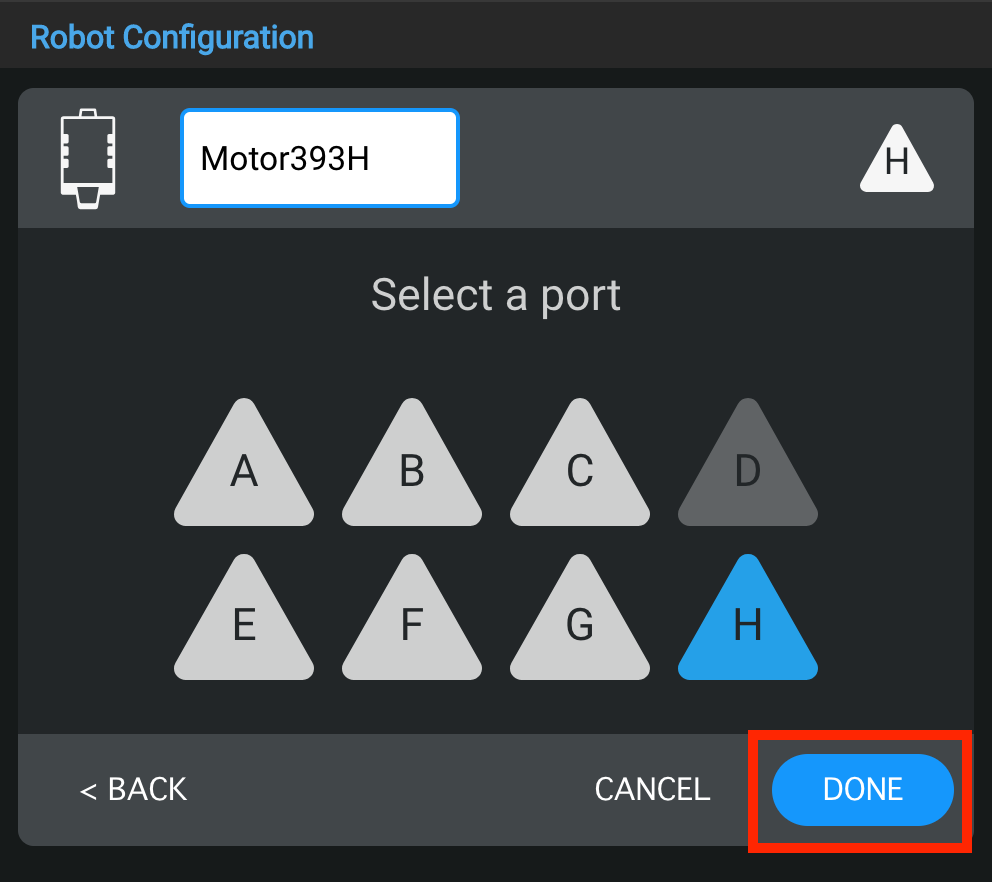

Pilih port untuk Motor-393.

Diagram yang mengilustrasikan konfigurasi robot V5, memamerkan berbagai komponen dan pengaturannya untuk kinerja optimal dalam aplikasi robotika.

Setelah memilih port, jendela Pengaturan Motor ini akan memungkinkan Anda mengonfigurasi Motor-393 lebih lanjut dengan:

Mengubah nama
Mengubah port
Mengubah arah

Untuk informasi lebih lanjut tentang konfigurasi tambahan ini, lihat opsi di bawah.

Tangkapan layar bagian Konfigurasi Robot dalam Deskripsi Kategori V5, yang menampilkan opsi konfigurasi dan pengaturan untuk sistem robotik.

Mengubah nama Motor-393.

Diagram yang mengilustrasikan konfigurasi robot V5, memamerkan komponen utama dan pengaturannya untuk kinerja optimal dalam aplikasi robotika.

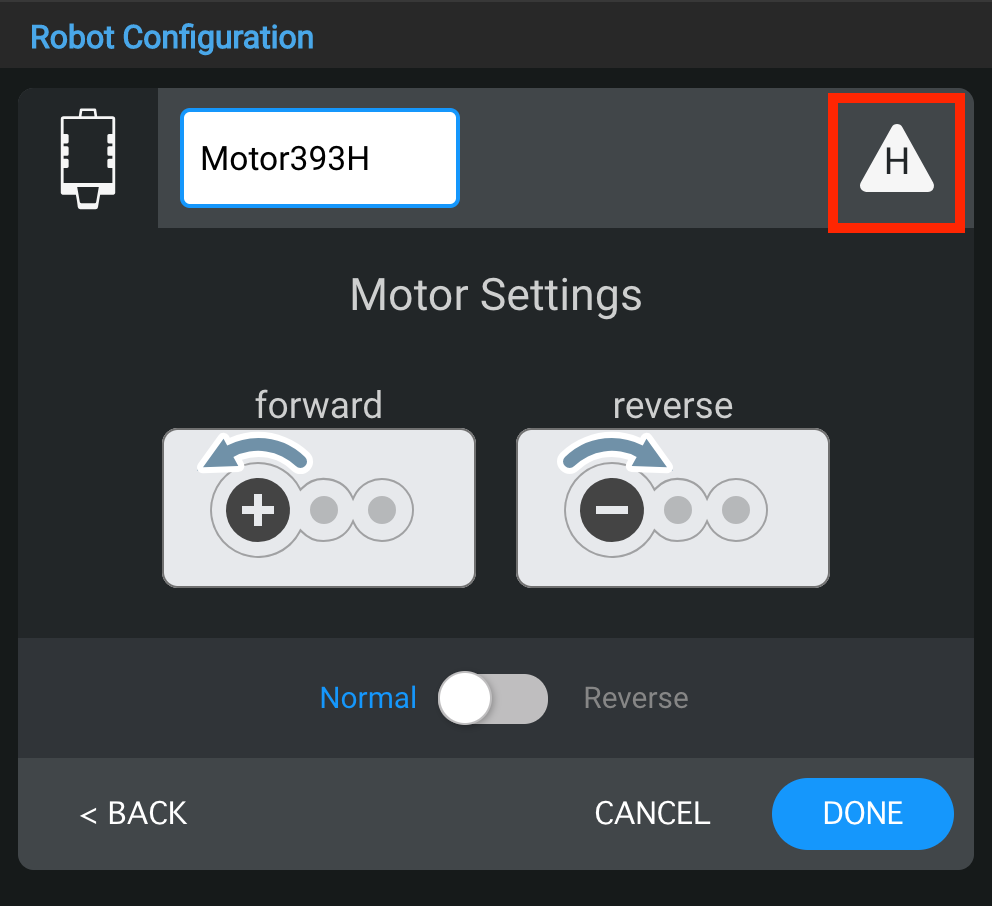

Mengubah port Motor-393.

Diagram yang mengilustrasikan konfigurasi robot V5, menampilkan berbagai komponen dan pengaturannya dalam sistem, relevan dengan bagian Deskripsi Kategori V5 dan Konfigurasi Robot.

Mengubah arah Motor-393.
