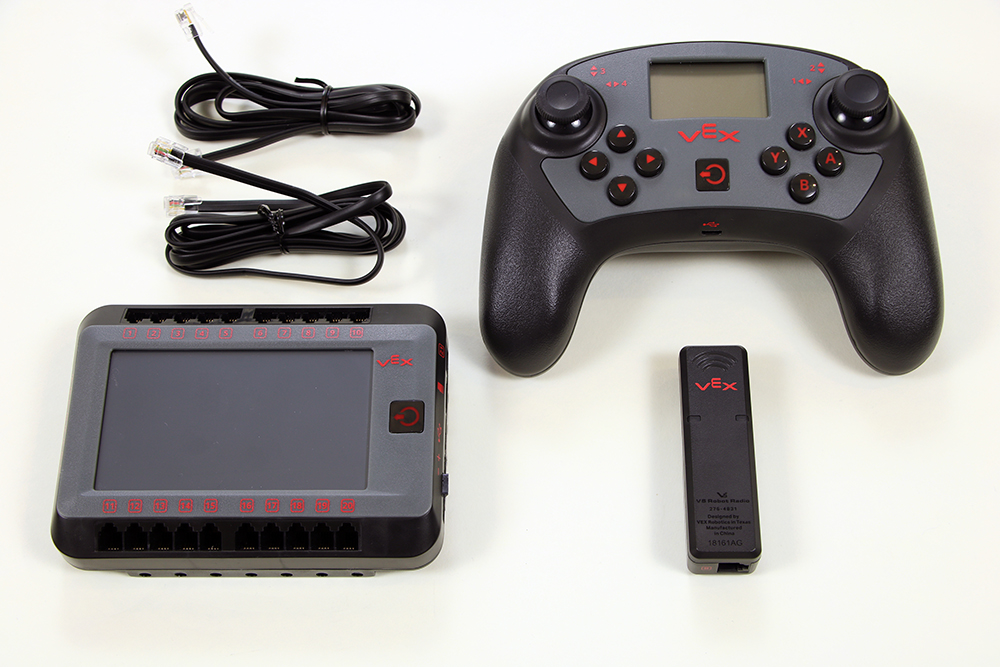

Ruang kerja dengan semua item yang dibutuhkan untuk memasangkan Pengontrol ke Otak. Komponen tersebut meliputi Otak Robot V5 bertenaga, Pengendali V5, Radio Robot V5, dan dua Kabel Cerdas.

Anda akan memerlukan barang-barang berikut untuk menyelesaikan proses ini:

Otak Robot V5 terhubung ke Baterai Robot V5 yang terisi daya
Pengontrol V5
Radio Robot V5
2 Kabel Pintar

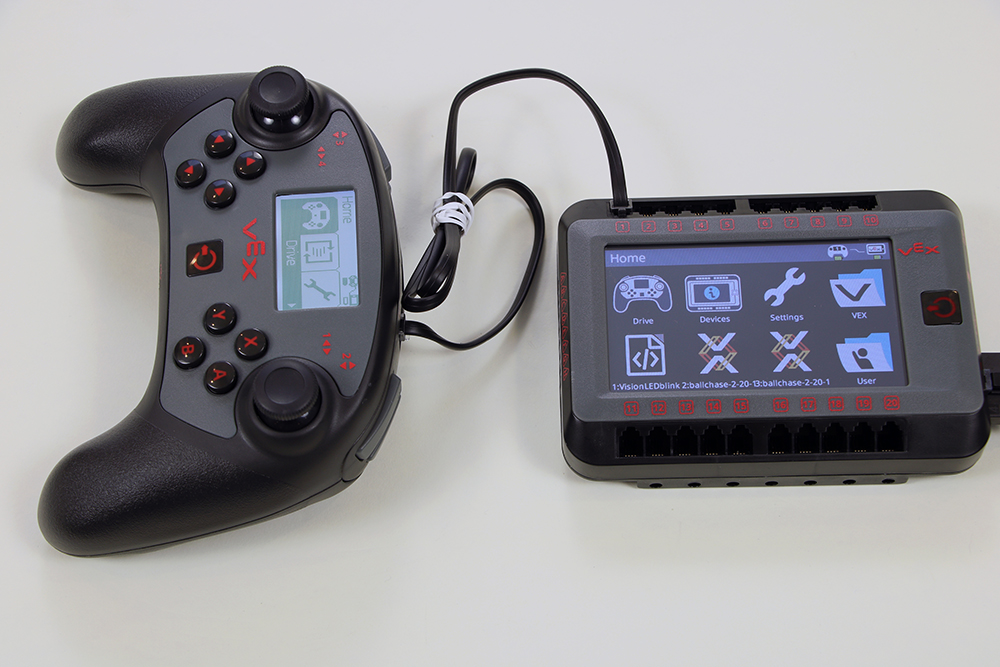

Pengendali V5 dihubungkan ke Otak Robot V5 menggunakan Kabel Pintar. Kabel Pintar dapat dihubungkan dari Port Pintar Otak mana saja, tetapi dalam contoh ini ia menggunakan port pertama. Kedua perangkat dihidupkan.

Hubungkan Kabel Pintar ke salah satu Port Pintar di bagian belakang Pengendali V5 dan ke Port Pintar mana pun di Otak Robot V5.

Kekuatan pada otak.

Pengontrol akan otomatis menyala saat otak dihidupkan dan keduanya terhubung melalui Kabel Pintar.

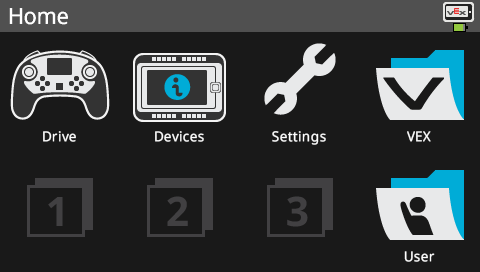

Layar otak ditampilkan di menu Beranda tanpa ikon Pengontrol di sudut kanan atas. Ini menunjukkan bahwa Pengendali tidak dipasangkan dengan Otak.

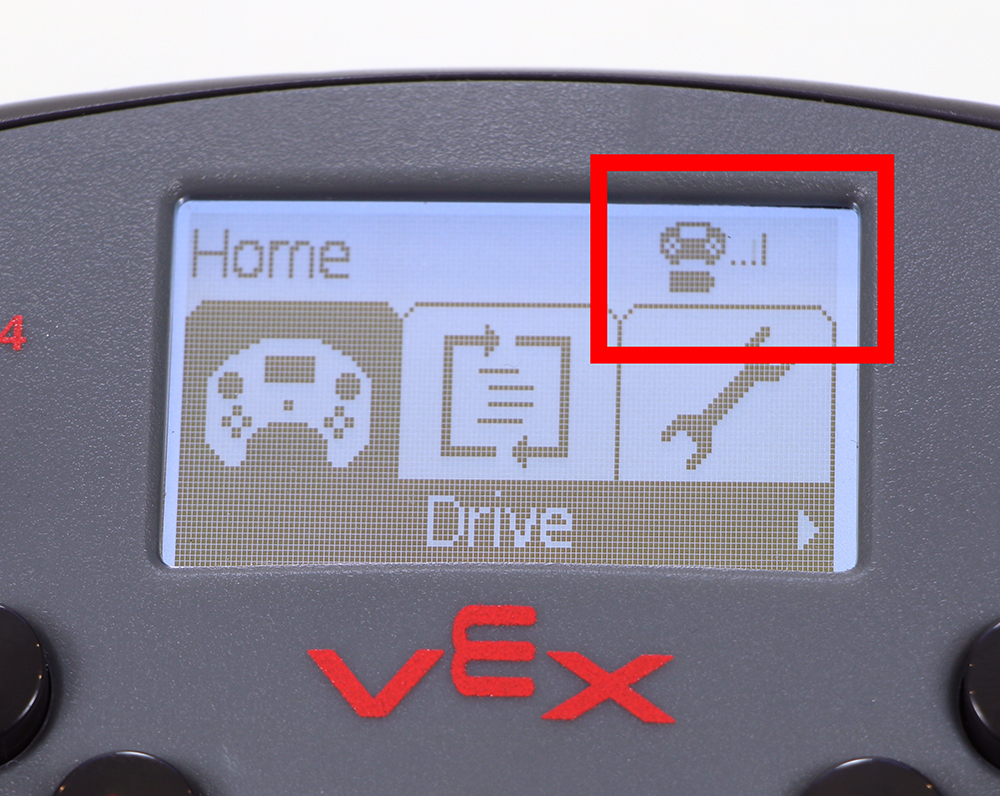

Layar pengontrol ditampilkan di menu Beranda tanpa ikon Otak di sudut kanan atas. Ini menunjukkan bahwa Pengendali tidak dipasangkan dengan Otak.

Tunggu hingga perangkat menunjukkan bahwa mereka terhubung.

Gambar di atas menunjukkan indikasi umum kurangnya koneksi.

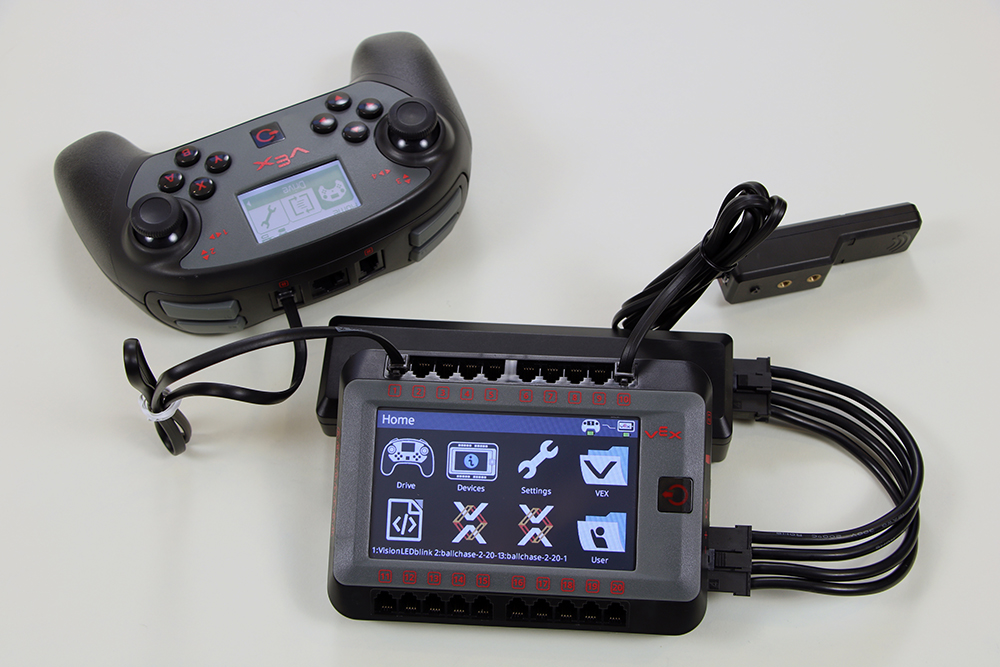

V5 Robot Radio sekarang terhubung ke V5 Robot Brain menggunakan Kabel Pintar. Kabel Pintar dapat dihubungkan dari Port Pintar Otak mana saja, tetapi dalam contoh ini ia menggunakan port kesepuluh. Brain sudah terhubung ke Pengendali V5 menggunakan port pertama, dan keduanya dihidupkan.

Selanjutnya, hubungkan V5 Robot Radio ke V5 Robot Brain.

Radio diperlukan untuk koneksi nirkabel. Radio juga dapat dihubungkan ke Smart Port mana pun.

Layar otak ditampilkan di menu Beranda dengan ikon Pengontrol berkabel di sudut kanan atas. Ini menunjukkan bahwa Pengendali terhubung ke Otak menggunakan Kabel Cerdas.

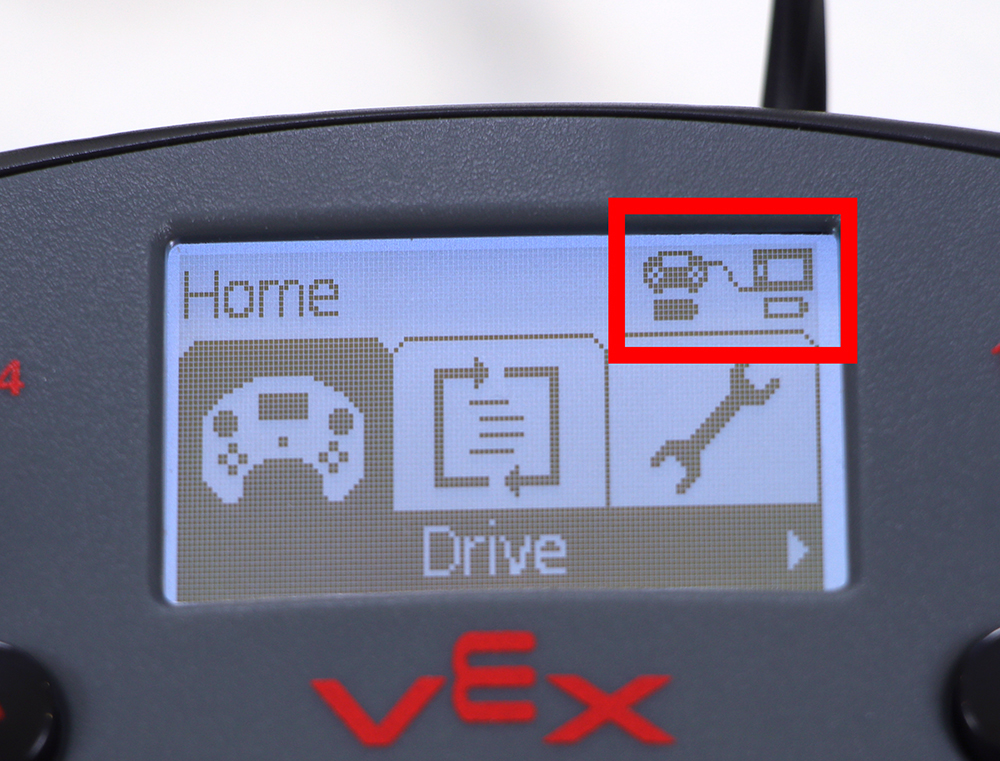

Layar pengontrol ditampilkan di menu Beranda dengan ikon Brain yang terhubung di sudut kanan atas. Ini menunjukkan bahwa Pengendali terhubung ke Otak menggunakan Kabel Cerdas.

Bila V5 Robot Brain dan V5 Controller dihubungkan dengan V5 Smart Cable, keduanya akan menampilkan ikon indikator sambungan kabel.

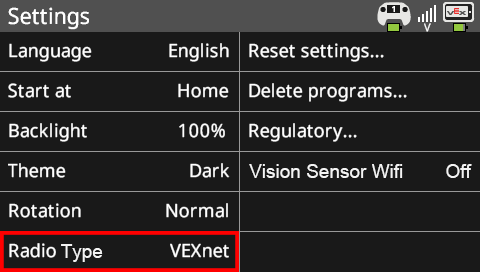

Layar otak ditampilkan di menu Pengaturan dengan opsi Jenis Radio disorot. Menu ini memiliki banyak pilihan yang dapat disesuaikan. Pilihan dalam tangkapan layar ini adalah Bahasa Inggris, Mulai di Rumah, Lampu Latar 100%, Tema Gelap, Rotasi Normal, dan Jenis Radio VEXnet. Ada juga pilihan sistem di sebelah kanan yang bertuliskan Reset pengaturan, Hapus program, Regulatory, dan Vision Sensor Wifi.

Navigasi ke menu Pengaturan untuk mengubah pengaturan Radio.

Atur radio ke VEXnet dengan mengetuk pengaturan Radio.

CATATAN: Jika mode Radio sudah diatur ke VEXnet, lewati Langkah 7.

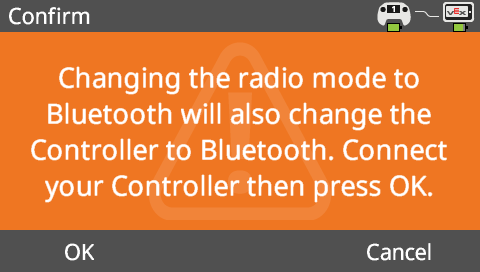

Layar otak ditampilkan setelah pengaturan Jenis Radio dipilih. Layar memiliki latar belakang oranye dan bertuliskan Konfirmasi, Mengubah mode radio ke Bluetooth juga akan mengubah Pengontrol ke Bluetooth. Hubungkan Pengontrol Anda lalu tekan OK. Ada dua tombol di bawah, satu bertuliskan OK dan lainnya bertuliskan Batal.

Tekan OK ketika peringatan ini muncul saat mengubah pengaturan Radio.

CATATAN:Meskipun peringatan ini tentang Bluetooth, peringatan ini juga berlaku untuk pengaturan VEXnet.

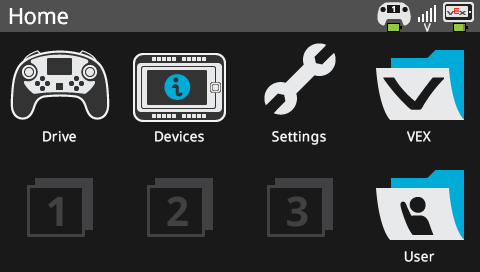

Layar otak ditampilkan di menu Beranda dengan ikon Pengontrol nirkabel di sudut kanan atas. Ini menunjukkan bahwa Pengendali terhubung ke Otak menggunakan Radio Robot V5.

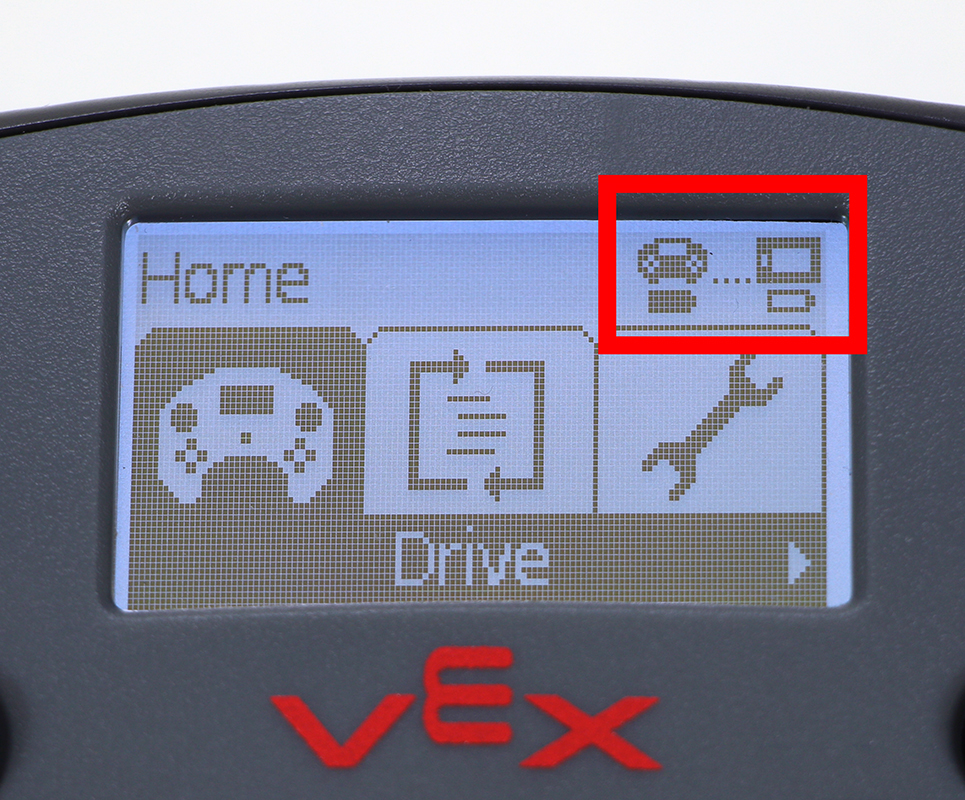

Layar pengontrol ditampilkan di menu Beranda dengan ikon Brain nirkabel di sudut kanan atas. Ini menunjukkan bahwa Pengendali terhubung ke Otak menggunakan Radio Robot V5.

Lepaskan Kabel Pintar yang menghubungkan pengontrol dan otak untuk melihat simbol yang menunjukkan koneksi nirkabel.

Gunakan pengontrol untuk berkomunikasi dengan otak secara nirkabel.

CATATAN:Bila koneksi nirkabel berhasil, Radio akan berkedip merah.
